交流调速技术模拟试题5答案

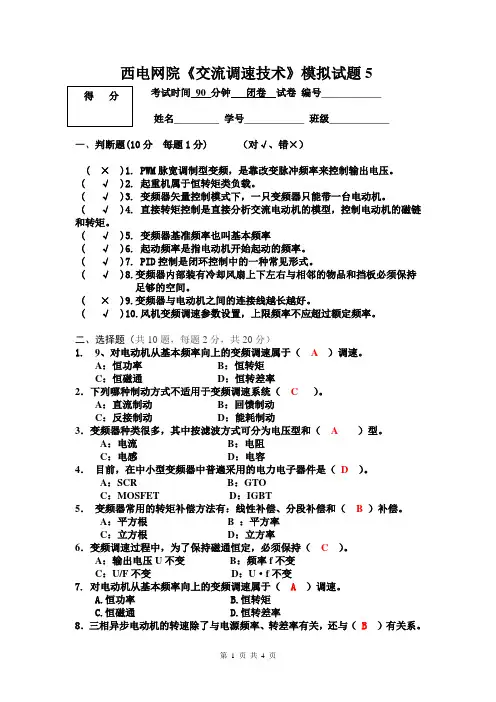

西电网院《交流调速技术》模拟试题5考试时间_90_分钟闭卷试卷编号____________姓名_________ 学号____________ 班级____________一、判断题(10分每题1分) （对√、错×）( × )1. PWM脉宽调制型变频，是靠改变脉冲频率来控制输出电压。

( √ )2. 起重机属于恒转矩类负载。

( √ )3. 变频器矢量控制模式下，一只变频器只能带一台电动机。

( √ )4. 直接转矩控制是直接分析交流电动机的模型，控制电动机的磁链和转矩。

( √ )5. 变频器基准频率也叫基本频率( √ )6. 起动频率是指电动机开始起动的频率。

( √ )7. PID控制是闭环控制中的一种常见形式。

( √ )8.变频器内部装有冷却风扇上下左右与相邻的物品和挡板必须保持足够的空间。

( × )9.变频器与电动机之间的连接线越长越好。

( √ )10.风机变频调速参数设置，上限频率不应超过额定频率。

二、选择题（共10题，每题2分，共20分）1. 9、对电动机从基本频率向上的变频调速属于（A）调速。

A：恒功率B：恒转矩C：恒磁通D：恒转差率2．下列哪种制动方式不适用于变频调速系统（ C ）。

A：直流制动B：回馈制动C：反接制动D：能耗制动3．变频器种类很多，其中按滤波方式可分为电压型和（A）型。

A：电流B：电阻C：电感D：电容4．目前，在中小型变频器中普遍采用的电力电子器件是（D ）。

A：SCR B：GTOC：MOSFET D：IGBT5．变频器常用的转矩补偿方法有：线性补偿、分段补偿和（ B ）补偿。

A：平方根 B ：平方率C：立方根D：立方率6．变频调速过程中，为了保持磁通恒定，必须保持（ C ）。

A：输出电压U不变B：频率f不变C：U/F不变D：U·f不变7. 对电动机从基本频率向上的变频调速属于（ A ）调速。

A.恒功率B.恒转矩C.恒磁通D.恒转差率8．三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。

《交流调速系统》课后习题答案第5章闭环控制得异步电动机变压调速系统5-1异步电动机从定子传入转子得电磁功率中，有一部分就是与转差成正比得转差功率根据对处理方式得不同，可把交流调速系统分成哪几类？并举例说明。

答:从能量转换得角度上瞧，转差功率就是否增大，就是消耗掉还就是得到回收，就是评价调速系统效率高低得标志。

从这点出发，可以把异步电机得调速系统分成三类。

1）转差功率消耗型调速系统：这种类型得全部转差功率都转换成热能消耗在转子回路中降电压调速、转差离合器调速、转子串电阻调速都属于这一类。

在三类异步电机调速系统中，这类系统得效率最低，而且越到低速时效率越低，它就是以增加转差功率得消耗来换取转速得降低得（恒转矩负载时）。

可就是这类系统结构简单，设备成本最低，所以还有一定得应用价值。

2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通过变流装置馈出或馈入，转速越低，能馈送得功率越多，绕线电机串级调速或双馈电机调速属于这一类。

无论就是馈出还就是馈入得转差功率，扣除变流装置本身得损耗后，最终都转化成有用得功率，因此这类系统得效率较高，但要增加一些设备。

3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。

其中变极对数调速就是有级得，应用场合有限。

只有变压变频调速应用最广，可以构成高动态性能得交流调速系统,取代直流调速；但在定子电路中须配备与电动机容量相当得变压变频器，相比之下,设备成本最高。

5-2有一台三相四极异步电动机，其额定容量为5、5kW,频率为50Hz,在某一情况下运行自定子方面输入得功率为6、32kW,定子铜损耗为341W,转子铜损耗为237、5W,铁心损耗为167、5W,机械损耗为45W,附加损耗为29W试绘出该电动机得功率流程图，注明各项功率或损耗得值，并计算在这一运行情况下该电动机得效率、转差率与转速。

《交流调速》课程综合复习资料一、选择题1．以下生产生活设备中，重点强调调速的目的不是节能需要的是（）。

A．抽油机B．风机C．风扇D．泵类2．恒压恒频正弦波供电时异步电动机的机械特性，当s接近1时，Te = f（s）是对称于原点的一段（）。

A．直线B．斜线C．双曲线D．对角线3．晶闸管交-交变压变频器的最高输出频率约为电网频率的（）。

A．1/3～1/2 B．1/2～1 C．1～2倍D．2～3倍4．PWM技术是指（）。

A．脉冲幅度调制B．脉冲频率调制C．脉冲宽度调制D．脉冲数量调制5．通用变频器的检测环节包括（）。

A．电流检测B．温度检测C．电压检测D．以上都是6．（）是恒磁通调速和弱磁调速的分界点。

A．基本频率B．最大频率C．跳跃频率D．起动频率7．单相逆变器系统的输出电压能力取决于（）。

A．直流母线电压B．直流母线电流C．直流母线功率D．交流母线电压。

8．转速开环控制的变压变频系统中，通常在工作频率设定之后加一个（）限定环节。

A．频率B．电压C．频率变化率D．电压变化率9．变频器交流输入电压降低会导致输出电压也降低，会影响电机的带负载能力的根源是（）。

A．气隙磁通变大B．气隙磁通变小C．转子磁通变大D．转子磁通变小10．恒气隙磁通控制与恒压频比控制相比，最大转矩（）。

A．更小B．更大C．相同D．未知11．三相逆变器系统的输出电压能力取决于（）。

A．直流母线电压B．PWM方式C．A和B D．A或B12．转速闭环转差频率控制的变压变频调速系统，必须具有（）。

A．测压环节B．测速环节C．测流环节D．测功环节二、简答分析题1．坐标变换是矢量控制的基础，试分析交流电动机矢量变换的基本概念和方法。

U、电源2．简述异步电动机变压变频调速的基本控制方式，说明基频以下和基频以上，定子电压s频率s f 、气隙磁场m Φ的变化规律。

3．简述基于稳态模型的转速闭环转差频率控制系统的两条基本控制规律。

4．如何区别交-直-交变频器是电压源型变频器还是电流源型变频器？它们在性能上有什么差异？5．常用的交流PWM 有三种控制方式，分别为SPWM 、CFPWM 和SVPWM ，论述它们的基本特征。

一单选１直流电机与交流电机相比具有很多优点，下列哪项不是直流电机的特点？（B）Ａ调速性能好Ｂ结构简单易维护Ｃ调速控制方便Ｄ数学模型简单２交流异步电机与直流电机相比具有很多优点，下列哪项不是它的优点？DＡ结构简单Ｂ机械结构牢固Ｃ成本低廉Ｄ调速控制方便３一般认为，当今最有发展前景的交流调速技术是？ CＡ调压调速 B 串级调速C变频调速 D 变极调速4 和异步电机调速系统相比，下列哪项不是同步电机调速系统具有的优点？A效率高 B 功率因数高C调速控制性能好D结构简单造价低5 由旋转磁场理论，在空间上有位置差的三相绕组通以在时间上有相位差正弦交流电，会产生 B 的合成磁场A脉振B旋转C恒定D 随机6 电机运行中一旦绕组磁通达到饱和，不会出现的是 DA引起过大的励磁电流B电机温度升高C绕组绝缘层老化加速D电机陡然升速，出现飞车7 异步电机变频调速中，保持U1=U1n=常数的控制方式一般在情况下使用A B C D8异步电机软起动的目的是限制起动过程中的 CA起动电压B转速C起动电流D效率9 有关电压源型变频器说法错误的是A直流回路滤波环节为电容器B输出电压波形为矩形C直流侧可看作电压源D再生制动较电流源型逆变器方便10 有关梯形波PWM（TPWM）,一下说法错误的是CA梯形波PWM调制中，三相逆变器调制信号使用的是梯形波B梯形波PWM调制相对于正弦波PWM调制，逆变器输出电压的谐波成分变少C 梯形波PWM调制中，载波信号不能采用常规的等腰三角波D采用梯形波PWM调制的目的是使逆变器输出的电压波形等效梯形波11 有关鞍形波PWM（SAPWM）,一下说法错误的是 CA鞍形波PWM调制中，三相逆变器调制信号使用的是鞍形波B鞍形波PWM调制克服了正弦波PWM调制下逆变器输出电压不足的问题C鞍形波PWM调制中，载波信号不能采用常规的等腰三角波D采用鞍形波PWM调制的目的是使逆变器输出的电压波形等效鞍形波12电流跟踪型PWM调制中，电流调节器采用的是 CA PI调节器B PID调节器C 滞环调节器D P调节器13 有关异步电机矢量控制理论，下列说法错误的是 DA与三相坐标系A,B,C绕组等效的两相静止坐标系绕组通入的是交流电B 与三相坐标系A,B,C绕组等效的两相旋转坐标系M,T绕组匝数通入的是直流电C 两相静止坐标系绕组与两相旋转坐标系M,T绕组匝数相同D 三相坐标系A,B,C绕组与两相旋转坐标系M,T绕组匝数相同14 异步电机矢量变换中三相静止轴系的相绕组匝数和两相静止轴系绕组匝数之比为A B C D15 交流异步电动机直接转矩控制中不需要检测或计算的是 C A 定子磁链 B 定子电流 C 转子磁链 D 定子电压 16 有关无刷直流电机调速系统，一下说法错误的是 C A 无刷直流电机的转子为永磁式结构，产生梯形波的气隙磁通密度 B 无刷直流电机控制系统采用电子幻想取代了普通直流电机的机械换向 C 无刷直流电机的电枢电流为正弦波D 无刷直流电机也称为方波永磁同步电机 二 简答1 交流异步电动机的绕组电压方程式的矩阵形式ψψψψψψcb a C B A cb a C BAcb a C BA P r r r r r r ii i i i i uu u u u u +=202000000200000100000010000001写出各字母表示的物理含义。

西电网院《交流调速技术》模拟试题2B卷一、名词解释（共5题，共10分）1.变频器-----2.矢量控制系统---3.SPWM-----4.DTC_______5.IGBT_____二、选择题（共10题，每题2分，共20分）1.正弦波脉冲宽度调制英文缩写是().A:PWMB:PAMC:SPWMD:SPAM2.在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能。

A：频率偏置B：转差补偿C：转矩补偿D：段速控制3.在中小型变频器中普遍采用的电力电子器件是（）。

A：SCRB：GTOC：MOSFETD：IGBT4.交流电机定、转子的极对数要求()。

A：不等；B：相等；C：不可确定D：可变。

5.以下()不是异步电动机的交流调速方法。

A.变极调速B.变频调速C.带换向器脉宽调速系统D.改变转差率调速6.下面四个电力电子器件中，属于全控型电力电子器件的是（）A．二极管B．晶闸管C．功率晶体管D．逆导晶闸管7.对电动机从基本频率向上的变频调速属于()调速.A:恒功率B:恒转矩C:恒磁通D:恒转差率8.普通三相异步电动机需要宽范围调速，较理想的方法是（)A．调压调速B．变频调速C．转子串电阻调速D．变极调速5.有源逆变指的是（）A.把交流电变为可调的直流电送到负载B.把交流电变为固定的直流电送到负载。

C.把直流电变为频率可调的交流电送到交流电网。

D.把直流电变为同频率的交流电送到交流电网10.在晶闸管触发电路中，改变()的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A.同步电压B.控制电压，C.脉冲变压器变比D.导通角三、填空题（共10空，每空2分，共20分）1.无整流子电动机的调速原理中，开环同步电动机变频调速易发生，改进为方案。

2.交流电机调速技术发展迅速，继技术后，又出现了，解耦控制等方法。

3.对于异步电机的变压变频调速，必须具备能够同时控制电压和的交流电源，而电网提供的是恒压恒频的电源，因此应该配置，又称VVVF（VariableVoltageVariableFrequency）装置。

交流调速系统试题文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-重 庆 科 技 学 院200 /200 学年第 学期考试试卷( )卷课程名称： 适用专业／年级： 选课课号： 抽(命)题人： 本卷共 页,考试方式： ,考试时间： 分钟一、填空题：（本题共5小题,每空2分,共20分）1. 绕线转子异步电动机从广义上讲,________和________可以分别向定子和转子馈入,也可以从定子或转子输出,故称作双馈电机.2. 在串级调速系统中,异步电动机转子侧整流器的输出量、分别________与异步电动机的________有关.3. 绕线转子异步电动机改变________,可以改变________,调速过程中,转差功率完全消耗在转子串接电阻上.4. 系统能把异步电动机的转差功率回馈给________,从而使扣除装置损耗后的________得到有效利用,大大提高了调速系统的效率.5.绕线转子异步电动机改变转子电路的________,可以改变电机的转速,调速过程中,________完全消耗在转子串接电阻上. 二、选择题：（本题共10小题,每小题2分,共20分）专业班级： 姓 名： 学 号：密 封 线装 订 线1. 由于转子侧串入附加电动势极性和大小的不同, s 和 P m 都可正可负,因而电机在（ ）转速下作回馈制动运行.A 超同步B 回馈制动C 倒拉制动D 次同步2.异步电机的功率关系,忽略机械损耗和杂散损耗时,异步电机在（ ）下的功率关系都可写作 m m m P s sP P )1(-+=A 电磁功率B 任何工况C 轴上D 转差功率3. 由于转子侧串入附加电动势极性和大小的不同, s 和 P m 都可正可负,因而 电机在（ ）转速下作电动运行A 超同步B 回馈制动C 倒拉制动D 次同步4. 电机在次同步转速下作电动运行,运行工况：电机作电动运行,转差率为（ ）,e1A S>1B S<0C S<1D 0 < S < 15. 串级调速中转子附加电动势的作用E r 与 E add 同相:当 E add ,则转速（ ）A.不变B.上升 C 下降 D 不确定6、转差功率消耗型——异步电机采用调压控制等调速方式,转速越低时,转差功率的消耗( ),效率越低；但这类系统的结构简单,设备成本最低,所以还有一定的应用价值.A 越小B 不变C 越大D 不确定7. 串级调速系统没有制动停车功能.只能靠减小 角逐渐减速,并依靠（ ）的作用自由停车.A 负载阻转矩B 动态转矩C 转差功率D 电磁转矩8.异步电机的功率关系,忽略机械损耗和杂散损耗时,异步电机在（ ）下的功率关系都可写作 m m m P s sP P )1(-+=A 电磁功率B 任何工况C 轴上D 转差功率9. 由于转子侧串入附加电动势极性和大小的不同, s 和 P m 都可正可负,因而电机在反转时作（ ）运行 A 超同步 B 回馈制动C 倒拉制动D 次同步10、转差功率消耗型——异步电机采用调压控制等调速方式,转速越低时,转差功率的消耗( ),效率越低；但这类系统的结构简单,设备成本最低,所以还有一定的应用价值.A 越小B 不变C 越大D 不确定三、判断题（正确打√,错误打×）：（本题共10小题,每小题1分,共10分）1、1.次同步速串级调速系统的构成的基本思路, 在异步电机转子回路中附加交流电动势调速的关键就是在转子侧串入一个可变频、可变幅的电压（）.2.对于只用于次同步电动状态的情况来说,是将转子电压变成交流电压（）3. 次同步速串级调速系统,通过改变角的大小调节电动机的转速（）4.不采用逆变变压器,逆变变压器付方电压就是电源线电压,无法调整.（）5. 串级调速中转子附加电动势的作用, 减少或串入反相的附加电动势,则可使电动机的转速降低.（）6. 绕线转子异步电动机从广义上讲,定子功率和转差功率可以分别向定子和转子馈入,也可以从定子或转子输出,故称作双馈电机.（）7. 对于只用于次同步电动状态的情况来说,是将转子电压变成直流电压（）8.次同步速串级调速系统起动控制：控制逆变角 ,使在起动开始的瞬间,U d与U i的差值能产生足够大的I d,以满足所需的动态转矩（）.9. 要利用转差功率,就必须使异步电动机的转子绕组有与外界实现电气联接的条件.（）10. 交流调速系统按转差功率的处理方式可分为三种类型：转差功率消耗型、转差功率不变型、转差功率馈送型.（）四、问答题：（本题共3小题,共15分）1.如下图所示为转速开环恒压频比控制的同步电动机群调速系统,是一种最简单的他控变频调速系统,多用于化纺工业小容量多电动机拖动系统中.试述该系统的系统组成及控制特点.2.试述异步发电机闭环变压调速系统的主要组成结构及功能3．按电动机的能量转换类型分类,可把异步电动机的调速系统分为三类,总结他们的优缺点五．分析题（本题共1小题,共10分）8下图绘出了一种典型的数字控制通用变频器-异步电动机调速系统原理图.试分析该系统的组成结构及功能.六、计算题：（共25分）有一台三相四极异步电动机,其额定容量为5.5KW,频率为50HZ,在某一情况下运行,自定子方面输入的功率为6.32kW,定子铜损耗为341W,转子铜损耗为237.5W,铁心损耗为167.5W,机械损耗为45W,附加损耗为29W,计算在这一运行情况下该电动机的效率、转差率和转。

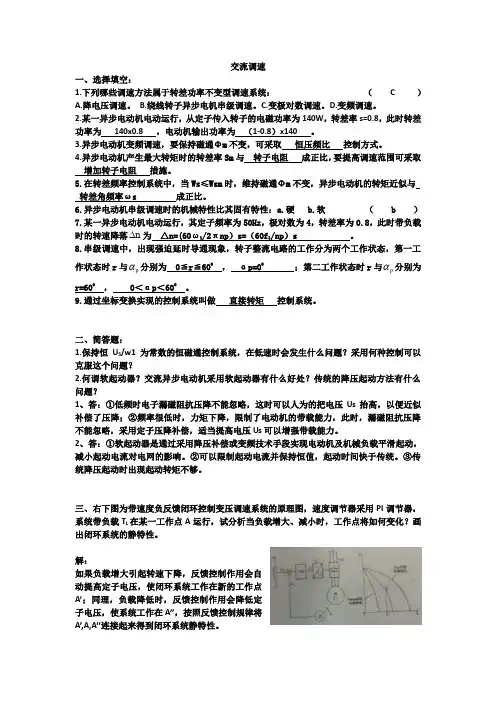

交流调速一、选择填空：1.下列哪些调速方法属于转差功率不变型调速系统： （ C ）A.降电压调速。

B.绕线转子异步电机串级调速。

C.变极对数调速。

D.变频调速。

2.某一异步电动机电动运行，从定子传入转子的电磁功率为140W ，转差率s=0.8，此时转差功率为 140x0.8 ，电动机输出功率为 （1-0.8）x140 。

3.异步电动机变频调速，要保持磁通Φm 不变，可采取 恒压频比 控制方式。

4.异步电动机产生最大转矩时的转差率Sm 与 转子电阻 成正比，要提高调速范围可采取 增加转子电阻 措施。

5.在转差频率控制系统中，当Ws ≤Wsm 时，维持磁通Φm 不变，异步电动机的转矩近似与 转差角频率ωs 成正比。

6.异步电动机串级调速时的机械特性比其固有特性：a.硬 b.软 （ b ）7.某一异步电动机电动运行，其定子频率为50Hz ，极对数为4，转差率为0.8，此时带负载时的转速降落n ∆为 △n=(60ω1/2πnp ）s=（60f 1/np ）s 。

8.串级调速中，出现强迫延时导通现象，转子整流电路的工作分为两个工作状态，第一工作状态时r 与p α分别为 0≦r ≦600 ， αp=00；第二工作状态时r 与p α分别为 r=600 ， 0＜αp ＜600。

9.通过坐标变换实现的控制系统叫做 直接转矩 控制系统。

二、简答题：1.保持恒U S /w1为常数的恒磁通控制系统，在低速时会发生什么问题？采用何种控制可以克服这个问题？2.何谓软起动器？交流异步电动机采用软起动器有什么好处？传统的降压起动方法有什么问题？1、答：①低频时电子漏磁阻抗压降不能忽略，这时可以人为的把电压Us 抬高，以便近似补偿了压降；②频率很低时，力矩下降，限制了电动机的带载能力，此时，漏磁阻抗压降不能忽略，采用定子压降补偿，适当提高电压Us 可以增强带载能力。

2、答：①软起动器是通过采用降压补偿或变频技术手段实现电动机及机械负载平滑起动，减小起动电流对电网的影响。

2023交流调速模拟题含答案一、单项选择题答题要求:每题只有一个正确选项。

1(答案)B根据尽量少的励磁电流产生足够的磁通的原则，电机额定运行时的磁通选在电机磁化曲线的（）附近最合适。

A)零点B)膝点C)原点D)拐点2(答案)BSHEPWM指的是（）。

A)三次谐波注入法B)特定谐波消去法C)电压空间矢量调制D)电流滞环跟踪法Selective Harmonic Elimination Pulse Width Modulation3(答案)A基频以上变频调速时，定子电压（）。

A)不变B)增大C)减小D)不定4(答案)B恒气隙磁通控制与恒压频比控制相比，临界转差率（）。

B)更大C)相同D)未知在整个调速范围内，保持电压恒定是不可行的。

在基频以上调速时，频率从额定值向上升高，受到电动机绝缘耐压和磁路饱和的限制，定子电压不能随之升高，最多只能保持额定电压不变，这将导致磁通与频率成反比地降低，使得异步电动机工作在弱磁状态。

5(答案)DPWM变压变频器的不足包括（）。

A)输入电流的谐波含量大B)功率不能双向流动C)直流侧能量无法回馈D)以上都是从稳态的角度分析，能够改变电机转速的方法是（）。

A)改变电磁转矩和负载特性曲线交点的位置B)改变电磁转矩C)改变负载转矩D)改变电压7(答案)A电流滞环跟踪PWM技术的核心单元是（）。

A)滞环比较器B)电压比较器C)运算放大器D)电流调节器8(答案)D若一台三相感应电动机在额定电压下运行，突然发现转速变慢了（假设电机没坏），此时定子电流（）。

A)不变B)减小C)未知D)增大9(答案)D以下调速方式中，不属于鼠笼式异步电动机的是（）。

A)变极调速B)变频调速C)调压调速D)转子回路串电阻调速10(答案)A采用三次谐波注入SPWM，直流母线电压利用率（）无限地升高。

A)不可以B)可以C)不确定D)无关于Sinusoidal Pulse Width Modulation11(答案)A晶闸管交-交变压变频器的最高输出频率约为电网频率的（）。

交流调速期末考试题及答案一、选择题（每题2分，共20分）1. 交流调速系统的主要功能是什么？A. 调节电流大小B. 调节电压大小C. 调节频率大小D. 调节相位大小答案：C2. 下列哪个不是交流调速器的组成部分？A. 电源模块B. 控制模块C. 显示模块D. 电阻模块答案：D3. 交流调速器在工业自动化中的主要应用是什么？A. 温度控制B. 速度控制C. 压力控制D. 湿度控制答案：B4. 交流调速器的调速范围通常是多少？A. 0-10%B. 10-50%C. 50-100%D. 100-200%答案：C5. 交流调速器的调速精度可以达到多少？A. 0.1%B. 0.5%C. 1%D. 5%答案：B...10. 交流调速器的控制方式有哪些？A. 开环控制B. 闭环控制C. 混合控制D. 所有以上答案：D二、填空题（每空2分，共20分）1. 交流调速器的基本原理是通过改变________来实现对电机速度的控制。

答案：频率2. 在交流调速系统中，________是实现精确控制的关键。

答案：反馈3. 交流调速器的输出频率范围通常在________到________之间。

答案：40Hz，50Hz4. 交流调速器的调速方式可以分为________和________两种。

答案：恒压调频，恒频调压5. 交流调速器在运行过程中，________是保证系统稳定运行的重要参数。

答案：负载...三、简答题（每题10分，共30分）1. 请简述交流调速器的工作原理。

答案：交流调速器的工作原理是通过改变输入到电机的交流电的频率来改变电机的转速。

当频率增加时，电机的转速也会相应增加；反之，频率减少时，电机的转速也会减少。

2. 交流调速器在工业自动化中有哪些优势？答案：交流调速器在工业自动化中的优势包括：调速范围广，精度高，响应速度快，可靠性好，维护成本低，以及与现代控制技术兼容性好等。

3. 请列举交流调速器在实际应用中的几种常见问题，并简述其解决方法。

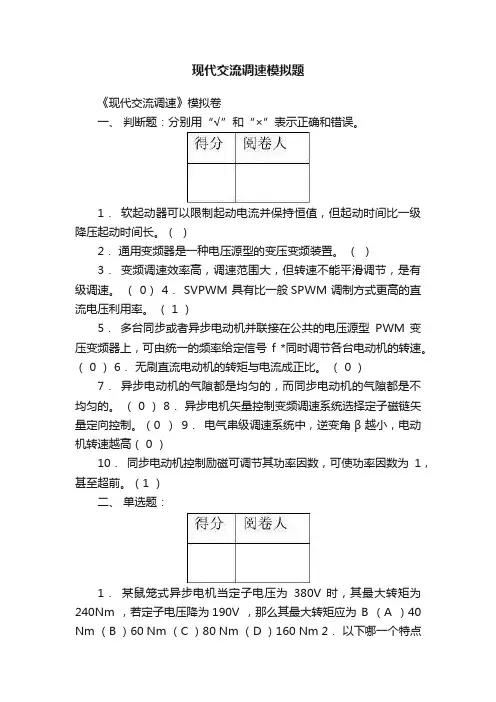

现代交流调速模拟题《现代交流调速》模拟卷一、判断题：分别用“√”和“×”表示正确和错误。

1．软起动器可以限制起动电流并保持恒值，但起动时间比一级降压起动时间长。

（）2．通用变频器是一种电压源型的变压变频装置。

（）3．变频调速效率高，调速范围大，但转速不能平滑调节，是有级调速。

（ 0） 4． SVPWM 具有比一般SPWM 调制方式更高的直流电压利用率。

（ 1 ）5．多台同步或者异步电动机并联接在公共的电压源型PWM 变压变频器上，可由统一的频率给定信号f *同时调节各台电动机的转速。

（ 0 ） 6．无刷直流电动机的转矩与电流成正比。

（ 0 ）7．异步电动机的气隙都是均匀的，而同步电动机的气隙都是不均匀的。

（ 0 ） 8．异步电机矢量控制变频调速系统选择定子磁链矢量定向控制。

（0 ）9．电气串级调速系统中，逆变角β越小，电动机转速越高（ 0 ）10．同步电动机控制励磁可调节其功率因数，可使功率因数为1，甚至超前。

（1 ）二、单选题：1．某鼠笼式异步电机当定子电压为380V 时，其最大转矩为240Nm ，若定子电压降为190V ，那么其最大转矩应为 B （A ）40 Nm （B ）60 Nm （C ）80 Nm （D ）160 Nm 2．以下哪一个特点是交-直-交变频装置所具备的(与交-交变频装置相比)：B （A ）一次换能，效率较高（B ）频率调节范围宽（C ）采用电源电压自然换流（D ）仅适用于低速大功率拖动3．普通异步电动机的变电压调速时，调速范围很窄，为此，对于恒转矩性质的负载，当要求调速范围大于2时，往往采用以下哪种方法？（A ）转速闭环控制（B ）电流闭环控制（C ）开环控制（D ）降低电压 4．在交流调压调速系统中采用力矩电机的目的是D （A ）扩大调速范围，提高静差率（B ）扩大调速范围，提高力矩（C ）扩大调速范围，减少静差率（D ）扩大调速范围，限制转子电流增加5．在消除指定次数谐波的PWM 控制方式中，若要消除4个不同次数的谐波，则需要列出几个三角函数的联立方程？C（A）3个（B）4个（C）5个（D）6个6．异步电动机采用恒压频比控制方式，低频需对定子压降进行补偿，由于C?不同，需要补偿的定子压降值也不一样。

交流调速复习题及答案1.直流调速有哪几种调速方案? 各有什么特点? 电枢串电阻调速转速变化率大~轻载很难得到低速~效率低。

降电源电压调速电动机机械特性硬度不变~ 低速运行时转速随负载变化幅度较小稳定性好弱磁调速励磁回路所串电阻消耗功率较小连续调节其阻值可实现无级调速2.单闭环直流调速系统中~比例~比例积分调节各有什么特点? 比例调节响应快~ 但无法消除系统存在的静差。

比例积分调节稳态精度高~ 动态响应快~ 无静差系统为什么在直流调速系统中~要加入电流截止负反馈? 3. 直流调速系统中电流截至负反馈的作用? 当电流增加到一定程度时它可以把该电流输入引入到系统的输入端~从而减小了加强电流使电机安全加速。

4.转速~电流双闭环调速系统中~基本工作原理是什么?起动~稳态工作时有什么特点? 工作原理? 起动时加入给定电阻~速度环和电流环以饱和限幅值输出~ 使电动机以限定的最大起动电流起动~ 直到电动机转速达到给定转速并在出现超调后速度环和电流环退出饱和最后稳定在略低于给定转速下运行。

起动时~ 速度环相当于开环~电流环恒值。

稳态时~ 速度环恒值~ 电流环随动。

5. 交流调速~按转速公式?转差功率分类~各有哪几种调速方式? 按转速公式 1.变极调速 2. 变频调速3. 变转差率调速 3.转差功率消耗型：调压调速；4.按转差功率 1.转差功率不变型：变频?变极； 2.转差功率回馈型：串级调速；滑差电机调速（转自串电阻调速） 6.电力电子器件常用的换流方式有哪几种? 电网电压自然换流负载换流强迫换流7. 变频器有哪几种?各有什么特点? 交交变频器交直交变频器特一次换能两次换能点效率较高采用晶闸管时低~全控型器件时较高电网电压自然换流全控型器件可控关断~ 晶闸管强迫换流矩阵式采用全控型器件可控关断或负载谐振换流使用器件较多较少电网功率因数低~矩阵式高用可控整流调压时~低压时功率因数低用斩波器或pwm 方式时功率因数高适用于低速大功率拖动用各种拖动装置稳频稳压电源和不停电电源ups 调频范围较窄~矩阵式较宽范围宽8~ 异步电动机变频调速时~ 如果只从调速角度出发~ 仅改变频率f1 是否可行为什么?在实际应用中同时还要调节u1~ 否则会出现什么问题? 不可行~当其频率在低频时~对于异步电动机其定子电阻不可忽略~所以定子电阻所分得的电压也不能忽略~ 若要使U1/f1=c, 则必须在调节f1 的同时调节U1 否则会产生过励磁和欠励磁现象。

《交流调速》课程综合复习资料一、单选题1、SPWM的最大输出不失真的线电压幅值为（）。

A、Ud/3B、Ud/2C、Ud/3D、Ud/2答：B2、三相电压型逆变器输出中的谐波含量次数主要是（）。

A、3n±1B、6n±1C、2n±1D、4n±1答：B3、SPWM的最大输出不失真的相电压幅值为（）。

A、Ud/5B、Ud/4C、Ud/3D、Ud/2答：D4、变频器交流输入电压降低会导致输出电压也降低，会影响电机的带负载能力的根源是（）。

A、气隙磁通变大B、气隙磁通变小C、转子磁通变大D、转子磁通变小答：B5、Back-to-Back PWM变换器的整流侧是（）。

A、SHEPWM变换器B、PWM变换器C、PFM变换器D、PDM变换器答：B6、采用SVPWM调制时，逆变器输出线电压基波最大值为直流侧电压，这比一般的SPWM逆变器输出电压提高了（）。

A、25%B、20%C、15%D、5%答：C7、SVPWM调制模式中，零矢量安排的原则是使器件开关最少，从而（）最小。

A、通态损耗B、断态损耗C、开关损耗D、转差损耗答：C8、为避免变频器输出某个频率点上可能与机械系统的固有频率一致而发生共振，通过设置（）来解决。

A、点动频率B、最高频率C、回避跳跃频率D、偏置频率答：C9、恒压恒频正弦波供电时异步电动机的机械特性，当s比较小时，Te=f（s）是一段（）。

A、直线B、斜线C、双曲线D、对角线答：A10、三种典型的负载转矩特性曲线不包括（）。

A、恒功率负载B、恒转矩负载C、风机泵类负载D、恒转速负载答：A11、较小功率PWM变压变频器的功率开关器件一般采用（）。

A、MOSFETB、IGBTC、IGCTD、以上都是答：A12、恒压恒频正弦波供电时异步电动机的机械特性，当s接近1时，Te=f（s）是对称于原点的一段（）。

A、直线B、斜线C、双曲线D、对角线答：C13、在一定条件下，转差频率与电磁转矩是线性关系，控制系统通过（）指令限幅和电压补偿来满足。

西电网院《交流调速技术》模拟试题4考试时间_90_分钟闭卷试卷编号____________姓名_________ 学号____________ 班级____________一、填空题（10X2分=20分）1．随着的发展，使得采用的交流拖动系统得以实现，特别是大规模集成电路和计算机控制的实现，高性能交流调速系统产生。

2．交流拖动控制系统的应用领域有3个方面，为一般性能的调速和调速、的交流调速系统和伺服系统、特大容量、极高转速的交流调速3．目前在中小型变频器中,应用最多的逆变元件是电压调制方式为正弦波脉冲宽调制.4．矢量控制技术，又称控制技术，通过坐标变换把交流电机的定子电流分解成分量和分量，用来控制电动机的转矩和磁通，可获得高动态性能。

5．交流电机调速技术发展迅速，继矢量控制技术后，又出现了控制，控制等方法6．按电动机能量转换类型分类，调速系统可分为型、型和型调速系统7．按电动机调速方法分类，常见的交流调速方法有、、、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速等8．按照交流异步电机的原理，从定子传入转子的电磁功率可分为两部分，一部分是拖动负载的有效功率，称作；另一部分是，与转差率成正比。

9．自控变频调速利用的检测信号，来控制，类似于直流电机中的电刷和换向器的作用，均又称作无换向器点击调速或无刷直流电机调速10．异步电机等效电路的参数不变时，在相同的转速下，和定子电压的平方成正比，因此改变定子外加电压就可以改变，从而调节定负载转速。

二、判断题(每题1分) （对√、错×）1、半控桥整流电路，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。

（）.2、采用两组反并联晶闸管变流桥的可逆系统，供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（）3、交流调速性能目前已经超过了直流调速特性。

（）4、逆变角太大会造成逆变失败。

（）5、并联谐振负载的逆变器负载必须是呈电容性电路。

1、试述交流异步电动机调速的方法，分类及其特点。

2、请叙述交流异步电动机电压频率协调控制的方式及其各自的特点3、请论述电机的恒转矩运行和恒功率运行含义。

4、试述按照中间直流环节的不同，交直交变频器的分类，并分析它们的特点。

5、请简述变频调速系统中SPWM 方法及其实现依据。

6、请论述SPWM 方法中的规则采样法，其有何优点。

7、写出180六拍阶梯波逆变器8种工作状态与对应的开关代码，其中，ABC 三相上、下桥臂的开关管排列分别为135、462。

8、变频调速的异步电动机，带额定负载起动，应选用下面哪一个图中的U f 特性，说明理由。

U U fNfU U fNf（a ） (b)9、什么是电压空间矢量脉宽调制（SVPWM ）控制技术？相对于SPWM 和电流滞环控制有什么优点？10、什么是SPWM 逆变器的同步调制和异步调制？为什么要采用分段同步调制？11、试采用线性组合法由空间矢量2378,,,u u u u 组成新的电压矢量u，按最小开关损耗原则生成0T 区间的三相对称电压，并画出对应电压波形。

12、结合下图解释异步电机的动态数学模型，及其为什么是一个高阶、非线性、强耦合的多变量系统。

13、请推导出2s/2r 变换的变换阵。

14、根据下图分析异步电机在任意旋转速度dq 坐标系下的电压方程。

15、请叙述异步电机矢量控制的思想与基本原理。

16、请分析在异步电机矢量控制系统中常用的两种电流型转子磁链模型。

17、请分析直接转矩控制系统的优缺点。

18、根据下式分析同步电机转矩的组成。

19、请给出永磁同步电机矢量控制的数学模型，并解释各方程的含义。

20、与异步电机相比，同步电机调速系统有哪些特点。

u L rdu L rq)()(d Q mq q D md p q d sq sd p q f md p ei i L i i L n i i L L n i I L n T-+-+=21、如何将dq坐标定义成MT坐标？22、分析异步电机矢量控制中ϕ、ω系统解耦的条件。
