2019年北师大九年级上册期末专题《第五章投影与视图》单元试题(有答案)优质版

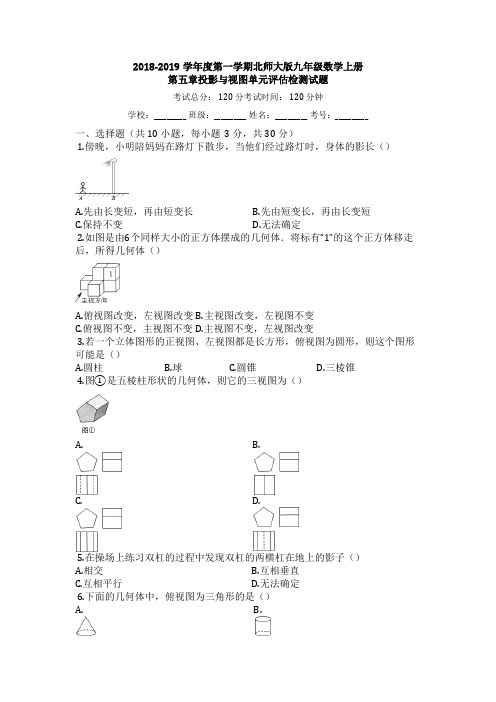

2018-2019学年度第一学期北师大版九年级数学上册第五章投影与视图单元评估检测试题考试总分： 120 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（共 10 小题，每小题 3 分，共 30 分）1.傍晚，小明陪妈妈在路灯下散步，当他们经过路灯时，身体的影长（）A.先由长变短，再由短变长B.先由短变长，再由长变短C.保持不变D.无法确定2.如图是由个同样大小的正方体摆成的几何体．将标有“ ”的这个正方体移走后，所得几何体（）A.俯视图改变，左视图改变B.主视图改变，左视图不变C.俯视图不变，主视图不变D.主视图不变，左视图改变3.若一个立体图形的正视图、左视图都是长方形，俯视图为圆形，则这个图形可能是（）A.圆柱B.球C.圆锥D.三棱锥4.图①是五棱柱形状的几何体，则它的三视图为（）A. B.C. D.5.在操场上练习双杠的过程中发现双杠的两横杠在地上的影子（）A.相交B.互相垂直C.互相平行D.无法确定6.下面的几何体中，俯视图为三角形的是（）A. B.C. D.7.下列几何体的主视图与众不同的是（）A. B.C. D.8.如图所示的立体图形是由个棱长为的小立方体组成的，其俯视图是（）A. B.C. D.9.如图是由一些相同的小正方体堆叠成的几何体的三种视图，则此几何体中的小正方体的个数是（）A. B. C. D.10.如图，正六棱柱的左视图是（）A. B.C. D.二、填空题（共 10 小题，每小题 3 分，共 30 分）11.如图，计算所给三视图表示的几何体的体积是________．12.一个透明的玻璃正方体内镶嵌了一条铁丝（如图所示的粗线），请指出右边的两个图是从正方体的哪个方向看到的视图．________；________．13.如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体________．14.一个几何体的主视图为长方形，这个几何体可能是________（只需填上一种几何体的名称）．15.物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是________现象．16.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小________．17.两个物体映在地上的影子有时在同侧，有时在异侧，则这可能是________投影．18.图中八边形表示一个正八棱柱形状的高大建筑物的俯视图，小明站在地面上观察该建筑物，图中标注的个区域中，他只能同时看到其中三个侧面的是________．19.从不同的方向观察同一物体时，可能看到不同的图形，我们把从正面看到的图叫________，从________面看到的图叫做左视图，从上面看到的图叫做________．20.小明同学在教室透过窗户看外面的小树，他能看见小树的全部吗？请在图中画说明．如果他想看清楚小树的全部，应该往________（填前或后）走．在图中画出视点（小明眼睛）的位置．三、解答题（共 6 小题，每小题 10 分，共 60 分）21.如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．22.一个几何体由大小相同的小立方体搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出从正面和从左面看到的这个几何体的形状图．23.如图是同一时刻的两棵树及其影子，请你在图中画出形成树影的光线，并判断它是太阳光线还是灯光的光线？若是灯光的光线，请确定光源的位置；请判断如图所示的两棵树的影子是在太阳光下形成的，还是灯光下形成的？并画出同一时刻旗杆的影子（用线段表示）．24.在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．请画出这个几何体的三视图．如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？25.某一时刻，树在阳光下的影子一部分在地面上，另一部分在建筑物的墙面上．设树在地面上的影长为，墙面上的影长为；同一时刻测得竖立于地面长的木杆的影长为，求树高．26.晚上，一个身高米的人站在路灯下，发现自己的影子刚好是块地砖的长（地砖是边长为米的正方形），当他沿着影子的方向走了块地砖时，发现自己的影子刚好是块地砖的长，根据他的发现，你能不能计算路灯的高度？答案1.A2.B3.A4.A5.C6.C7.D8.D9.C10.B11.12.俯视图主视图13.略14.长方体15.投影16.相同17.中心①19.主视图左俯视图20.前21.解：如图所示：22.解：如图所示：23.解：如图所示是灯光的光线．原因是过一棵树的顶端及其影子的顶端作一条直线，再过另一棵树的顶端及其影子的顶端作一条直线，两直线相交，其交点就是光源的位置；如图所示，是太阳光的光线．原因是过一棵树的顶端及其影子的顶端作一条直线，再过另一棵树的顶端及其影子的顶端作一条直线，两直线平行．然后再过旗杆的顶端作一条与已知光线平行的直线，交地面于一点，连接这点与旗杆底端的线段就是旗杆的影子．24.解：如图所示：最多可以再添加个小正方体．25.树的高度为．26.路灯的高度为．。

新北师大版九年级上册投影与视图单元测试（二）一、填空题（30分）1、甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长的关系是2、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子（填“长”或“短”）3、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是________m。

4、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝_______。

5、下图的几何体由若干个棱长为数1的正方体堆放而成，则这个几何体的体积为__________。

6、如图是某个几何体的展开图，这个几何体是．俯视图左视图主视图7、如图，是由几个相同的小正方体搭成的几何体的三种视图， 则搭成这个几何体的小正方体的个数是8、如图，身高为1.6m 的某学生想测量一棵大树的高度，她沿着树影BA 由B 到A 走去，当走到C 点时，她的影子顶端正好与树的影子顶端重合，测得 BC=3.2m ,CA=0.8m, 则树的高度为9、春分时日，小明上午9：00出去，测量了自己的影长，出去一段时间后回来时，发现这时的影长和上午出去时的影长一样长，则小明出去的时间大约为 小时。

10、直角坐标系内，身高为1.5米的小强面向y 轴站在x 轴上的点A(－10,0)处，他的前方5米处有一堵墙,已知墙高2米,则站立的小强观察y(y>0)轴时，盲区(视力达不到的地方)范围是224113二、选择题：(30分)11、下列四幅图形中，表示两颗小树在同一时刻阳光下的影子的图形可能是( )A. B. C. D.12、在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A 小明的影子比小强的影子长B 小明的影长比小强的影子短C 小明的影子和小强的影子一样长D 无法判断谁的影子长13下图中几何体的主视图是（）.(A) (B) (C) (D)A BC D第16题14、对左下方的几何体变换位置或视角，则可以得到的几何体是 （ ）第Ⅱ卷(非选择题，共98分)15、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（ ）（A ）5桶 （B ） 6桶 （C ）9桶 （D ）12桶16、一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（ ）17.下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为 （ ）AB CD214俯视图主（正）视图左视图18、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数（ ）A 5个B 6个 C 7个 D 8个19、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 ( )A ．OB ． 6C ．快D ．乐20、图1表示正六棱柱形状的高大建筑物，图2中的阴影部分表示该建筑物的俯视图，P 、Q 、M 、N 表示小明在地面上的活动区域，小明想同时看到该建筑物的三个侧面，他应在（ ）A P 区域 B Q 区域 C M 区域 D N 区域三、解答题（60分）21、(6分)中午，一根1.5米长的木杆影长1.0米，一座高21米的住宅楼的影子是否会落在相距18米远的商业楼上？傍晚，该木杆的影子长为2.0米，这时住宅楼的影子是否会落在商业楼上？为什么？22、(12分)画出下列几何体的三视图：N P Q M第13题图2图123、（6分）将下列所示的几何体进行两种不同的分类，并说明理由。

一、选择题1.如图所示的几何体的俯视图为( )A．B．C．D．2.如图，是由几个相同的小正方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小正方体的个数，这个几何体的主视图是( )A．B．C．D．3.用两块完全相同的长方体搭成如图所示的几何体，这个几何体的主视图是( )A．B．C．D．4.如图是某个几何体的三视图，该几何体是( )A．长方体B．正方体C．圆柱D．三棱柱5.如图，①是由6个棱长为1个单位的正方体摆放而成的，将正方体A向右平移2个单位，向后平移1个单位后，所得几何体（如图②）的视图( )A．主视图改变，俯视图改变B．主视图不变，俯视图不变C．主视图不变，俯视图改变D．主视图改变，俯视图不变6.如图，是由4个小立方体组成的几何体，则该几何体的俯视图是( )A．B．C．D．7.如图，圆柱体中挖去一个小圆柱，那么这个几何体的主视图和俯视图分别为( )A．B．C．D．8.如图是某个几何体的三视图，该几何体是( )A．棱柱B．圆锥C．球D．圆柱9.下面简单几何体的左视图是( )A．B．C．D．10.如图是由4个小正方体组合成的几何体，该几何体的俯视图是：( )A．B．C．D．二、填空题11.将如图所示的三角形绕边AB所在直线旋转一周所形成的几何体是．（填名称）12.在图①中写出图②所示这个物体的三个视图的名称．13.主视图、左视图、俯视图都全等的几何体是（写出一种即可）．14.在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）15.请写出一个三视图都相同的几何体：．16.在①长方体，②球，③圆锥，④圆柱，⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是．（填上序号即可）17.如图，它们都是由四个大小相同的立方体以面相连接构成的不规则形状组件．其中左视图与主视图相同的组件是．三、解答题18.画出如图所示的几何体的三视图．19.如图是由一些棱长都为1cm的小正方体组合成的简单几何体．(1) 该几何体的表面积（含下底面）为；(2) 该几何体的主视图如图所示，请在下面的方格纸中分别画出它的左视图和俯视图．20.画出如图所示的几何体的三视图．21.从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．22.如图是由9个小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请按要求画出该几何体的主视图与左视图．23.如图是一个由若干个小正方体搭成的几何体从上面看到的形状图，其中小正方形内的数字是该位置小正方体的个数，请你画出它从正面和从左面看到的形状图．24.从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．25.学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数1234⋯碟子的高度(单位:cm)22+1.52+32+4.5⋯(1) 当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；(2) 分别从正面、左面、上面三个方向看这些碟子，看到的形状图如图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．答案一、选择题1. 【答案】C【知识点】由立体图形到视图2. 【答案】D【知识点】由立体图形到视图3. 【答案】C【解析】从物体正面看，左边1列、右边1列上下各一个正方形，且左右正方形中间是虚线，故选：C．【知识点】由立体图形到视图4. 【答案】D【知识点】由视图到立体图形5. 【答案】C【知识点】由立体图形到视图6. 【答案】B【解析】由题可知，该几何体的俯视图是由三个正方形组成的矩形．【知识点】由立体图形到视图7. 【答案】B【知识点】由立体图形到视图8. 【答案】D【解析】根据俯视图和左视图为矩形是柱体，根据主视图是圆形可判断出这个几何体应该是圆柱．【知识点】由视图到立体图形9. 【答案】A【知识点】由立体图形到视图10. 【答案】A【知识点】由立体图形到视图二、填空题11. 【答案】圆锥【知识点】由视图到立体图形12. 【答案】主视图；俯视图；左视图【知识点】由立体图形到视图13. 【答案】立方体、球等【知识点】由视图到立体图形14. 【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆．【知识点】由立体图形到视图15. 【答案】球（或正方体）【解析】球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【知识点】由立体图形到视图16. 【答案】②【知识点】由立体图形到视图17. 【答案】（1），（2），（4）【解析】（1）左视图为，主视图为，左视图与主视图相同，故此项符合题意；（2）左视图为，主视图为，左视图与主视图相同，故此项符合题意；（3）左视图为，主视图为，左视图与主视图不同，故此项不符合题意；（4）左视图为，主视图为，左视图与主视图相同，故此项符合题意．【知识点】由立体图形到视图三、解答题18. 【答案】如图所示：【知识点】由立体图形到视图19. 【答案】(1) 26cm2(2) 略．【知识点】几何体的表面积、由立体图形到视图20. 【答案】如图【知识点】由立体图形到视图21. 【答案】如图所示：【知识点】由立体图形到视图22. 【答案】如图，主视图，左视图如图所示．【知识点】由立体图形到视图23. 【答案】从正面和从左面看到的形状图如图所示：【知识点】由立体图形到视图24. 【答案】【知识点】由立体图形到视图25. 【答案】(1) 由图可知，每增加一个碟子高度增加1.5cm，桌子上放有x个碟子时，高度为2+1.5(x−1)=1.5x+0.5．(2) 由图可知，共有3摞，左前一摞有5个，左后一摞有4个，右边一摞有3个，共有3+4+5=12（个），叠成一摞后的高度=2+1.5×11=18.5(cm)．【知识点】简单列代数式、由视图到立体图形。

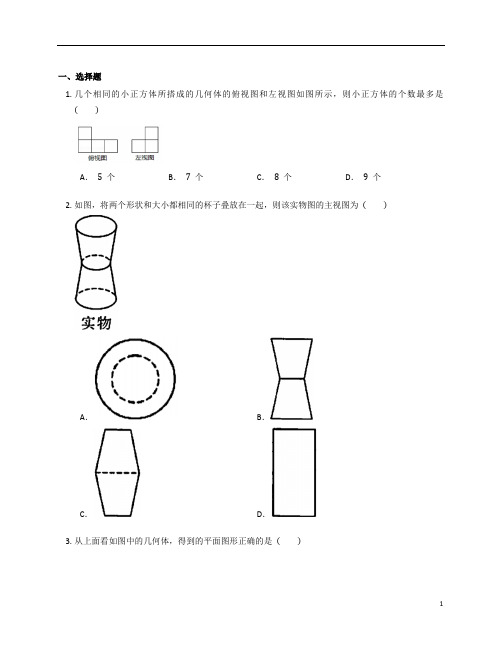

一、选择题1.几个相同的小正方体所搭成的几何体的俯视图和左视图如图所示，则小正方体的个数最多是( )A．5个B．7个C．8个D．9个2.如图，将两个形状和大小都相同的杯子叠放在一起，则该实物图的主视图为( )A．B．C．D．3.从上面看如图中的几何体，得到的平面图形正确的是( )A．B．C．D．4.如图是一个机器的零件，则下列说法正确的是( )A．主视图与左视图相同B．主视图与俯视图相同C．左视图与俯视图相同D．主视图、左视图与俯视图均不相同5.一个几何体如图，则它的左视图是( )A．B．C．D．6.如图，几何体由5个相同的小正方体构成，该几何体三视图中为轴对称图形的是( )A．主视图B．左视图C．俯视图D．主视图和俯视图7.已知一个组合体是由几个相同的正方体叠合在一起组成的，该组合体的主视图与俯视图如图所示，则该组合体中正方体的个数最多是( )A．10B．9C．8D．78.一个几何体的俯视图如图所示，其中的数字表示该位置上小正方体的个数，那么这个几何体的主视图是( )A．B．C．D．9.几个相同的正方体叠合在一起，该组合体的主视图和俯视图如图所示，那么组合体中正方体的个数至少有几个？至多有几个？( )A．5，6B．6，7C．7，8D．8，1010.如图是由一个立方体挖去一个小立方体后的示意图，则它的主视图是( )A．B．C．D．二、填空题11.如图，正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的面积是．12.在图①中写出图②所示这个物体的三个视图的名称．13.如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图，则构成这个几何体的小正方体有个．14.如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是．15.几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有种．16.三棱柱的三视图如图所示，在△EFG中，FG=18cm，EG=14cm，∠EGF=30∘，则AB的长是cm．17.如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的表面积等于．三、解答题18.图（1）是一张长为18cm，宽为12cm的长方形硬纸板，在它的四个角都剪去一个边长为x cm的小正方形，然后把它折成一个无盖的长方体盒子，如图（2）所示，请回答下列问题：(1) 折成的无盖长方体盒子的容积V=cm3；（用含x的代数式表示即可，不需化简）(2) 请完成下表，并根据表格回答，当x取什么正整数时，长方体盒子的容积最大？x/cm12345V/cm316021680(3) 从正面看折成的长方体盒子，它的形状可能是正方形吗？如果可能是正方形，求出x的值；如果不可能是正方形，请说明理由．19.在平整的地面上，有若干个完全相同的棱长为1cm的小正方体堆成一个几何体，如图所示：(1) 从正面、上面观察这个几何体，分别画出你所看到的形状图．(2) 如果这个几何体露在外面的表面喷上黄色的漆，每平方厘米用2克，则共需克漆．(3) 若现在你手头还有一些相同的小正方体，如果保持从正面看和从上面看的形状图不变，最多可以再添加个小正方体．20.在平整的地面上，有若干个完全相同的棱长为10cm的小正方体堆成一个几何体，如图所示．(1) 现已给出这个几何体的俯视图，请你画出这个几何体的主视图与左视图；(2) 若现在你手头还有一些相同的小正方体，如果保持这个几何体的主视图和俯视图不变，①在图1所示的几何体上最多可以再添加几个小正方体？②图1所示的几何体中最多可以拿走几个小正方体？③在②的情况下，把这个几何体放置在墙角，如图2所示是此时这个几何体放置的俯视图，若给这个几何体表面喷上红漆，则需要喷漆的面积最少是多少？21.画出如图所示立体图形的三视图．22.如图是由一些棱长都为的小正方体组合成的简单几何体．(1) 该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图；(2) 如果在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加块小正方体．23.一个几何体的三视图如图所示，你能画出这个几何体吗？并求出它的表面积和体积．（π取3.14）24.已知：一个几何体由大小相同的小立方体搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．请画出从正面和从左面看到的这个几何体的形状图．25.由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．答案一、选择题1. 【答案】B【解析】由俯视图及左视图知，构成该几何体的小正方形体个数最多的情况如下：【知识点】由视图到立体图形、从不同方向看物体2. 【答案】B【知识点】由立体图形到视图3. 【答案】B【解析】从上边看是，故B．【知识点】由立体图形到视图4. 【答案】A【知识点】由立体图形到视图5. 【答案】A【知识点】由立体图形到视图6. 【答案】B【解析】由如图所示的几何体可知：该几何体的主视图、左视图和俯视图分别是其中左视图是轴对称图形．【知识点】轴对称图形、由立体图形到视图7. 【答案】B【解析】由俯视图可得该几何体最底层有5个正方体，由主视图可得该几何体上面一层有2个，3个或4个正方体，则组成这个几何体的正方体的个数是7或8或9，故组成这个几何体的正方体的个数最多是9．【知识点】由视图到立体图形8. 【答案】A9. 【答案】D【解析】由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最多个数和最少个数，加上第一层的正方体的个数即为所求答案．第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有8个正方体组成；第一层有1+2+3=6个正方体，第二层最多有4个正方体，∴这个几何体最多有10个正方体组成．【知识点】由视图到立体图形10. 【答案】A【解析】从几何体的正面看所得到的图形是，故选：A．【知识点】由立体图形到视图二、填空题11. 【答案】18cm2【知识点】由立体图形到视图、点、线、面、体12. 【答案】主视图；俯视图；左视图【知识点】由立体图形到视图13. 【答案】5【解析】如图，故2+1+1+1=5，共5个正方体．【知识点】由视图到立体图形14. 【答案】4【解析】由主视图可得有2列，根据左视图和俯视图可得每列的方块数如图，则搭成这个几何体的小正方体的个数是2+1+1=4个．15. 【答案】4【解析】第一种可以把第二层前面这两个的左边这个拿掉，第二种可以把第二层前面这两个的右边这个拿掉，第三种可以把第二层后面这三个的中间这个拿掉，第四种可以把第二层前面这两个的左边这个拿掉和第二层后面这三个的中间这个拿掉．【知识点】由立体图形到视图16. 【答案】7【知识点】30度所对的直角边等于斜边的一半、由视图到立体图形17. 【答案】52【知识点】由立体图形到视图三、解答题18. 【答案】(1) (18−2x)⋅(12−2x)⋅x(2) 把x=2代入(18−2x)⋅(12−2x)⋅x，得(18−2x)⋅(12−2x)⋅x=14×8×2=224．把x=4代入(18−2x)⋅(12−2x)⋅x，得(18−2x)⋅(12−2x)⋅x=10×4×4=160．故答案为224，160．结合表格可知，当x=2时长方体盒子的容积最大．(3) 从正面看折成的长方体盒子，它的形状不可能是正方形．理由如下：当18−2x=x时，解得x=6．此时宽为12−2x=0．此时硬纸板无法折成一个长方体盒子，故从正面看它的形状不可能是正方形．【解析】(1) 由题意得长方体盒子的长为(18−2x)cm，宽为(12−2x)cm，高为x cm，因此容积V=[(18−2x)⋅(12−2x)⋅x]cm3．故答案为(18−2x)⋅(12−2x)⋅x．【知识点】直棱柱的展开图、由立体图形到视图、简单列代数式、简单的代数式求值19. 【答案】(1) 这个几何体有10个立方体构成，如图所示：(2) 64(3) 3【解析】(2) 这个几何体的表面有38个正方形，去了地面上的6个，32个面需要喷上黄色的漆，∴表面积为32cm2，32×2=64（克），∴共需64克漆．(3) 如果保持俯视图和左视图不变，最多可以再添加1+2=3（个）．【知识点】由立体图形到视图、由三视图计算表面积、体积20. 【答案】(1) 如图所示．(2) ① 2个．② 2个．③根据每一个面的面积是10×10=100，∴需要喷漆的面积最少是：19×100=1900(cm2)．【知识点】由立体图形到视图21. 【答案】如图所示：【知识点】由立体图形到视图22. 【答案】(1) 如图所示：(2) 6【解析】(2) 保持俯视图和左视图不变，最多可以再添加6块小正方体，故答案为：6．【知识点】由立体图形到视图23. 【答案】几何体如图所示：表面积是：3.14×(8÷2)2×2+3.14×8×(10−5)+3.14×8÷2×5+8×5=100.48+125.6+62.8+40=328.88.体积是：3.14×(8÷2)2×5+3.14×(8÷2)2÷2×5=251.2+125.6=376.8.【知识点】由三视图计算表面积、体积、由视图到立体图形24. 【答案】如图所示．【知识点】由视图到立体图形、由立体图形到视图25. 【答案】如图所示，答案不唯一．【知识点】由视图到立体图形、由立体图形到视图、轴对称图形。

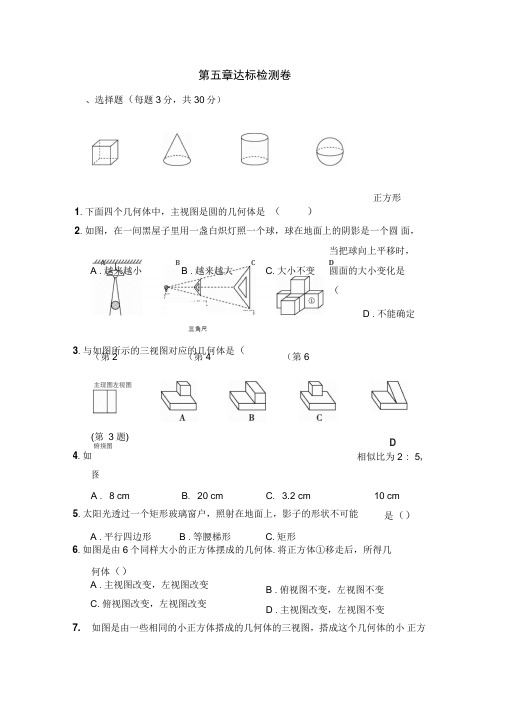

第五章达标检测卷、选择题（每题3分，共30分）1.下面四个几何体中，主视图是圆的几何体是 （ ）2.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影是一个圆 面，当把球向上平移时，圆面的大小变化是（D .不能确定6.如图是由6个同样大小的正方体摆成的几何体.将正方体①移走后，所得几何体（）7. 如图是由一些相同的小正方体搭成的几何体的三视图，搭成这个几何体的小 正方3.与如图所示的三视图对应的几何体是（ 主现图左视图(第 3 题)4.如图相似比为2 : 5,A . 8 cmB . 20 cmC . 3.2 cm5.太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状不可能10 cm 是（）A .平行四边形B .等腰梯形C .矩形 正方形A .主视图改变，左视图改变 C .俯视图改变，左视图改变B .俯视图不变，左视图不变 D .主视图改变，左视图不变ABCDA .越来越小B .越来越大C .大小不变 三角尺（第2题） （第4题）（第6题）俯挠图D体个数是（）C . 4个8. 如图①②③④是一天中四个不同时刻的木杆在地面上的影子，将它们按时间先后顺序排列正确的一项是（ ）9. 某学校小卖部货架上摆放着某品牌的桶装方便面，它们的三视图如图所示, 则货架上的方便面至少有（）10 .某数学课外活动小组想利用树影测量树高，他们在同一时刻测得一身高为1.5 m 的同学的影长为1.35 m ,由于大树靠近一幢建筑物，因此树影的一部 分落在建筑物上，如图，他们测得地面部分的影长为 3.6 m ,建筑物上的影长为1.8 m ,则树的高度为（） A . 5.4 mB . 5.8 mC . 5.22 mD . 6.4 m二、填空题（每题3分，共24分）11 .写出一个在三视图中左视图与主视图完全相同的几何体： __________________. 12 .某学校操场上立着高度不同的甲、 乙两种篮球架，那么在某一时刻的太阳光的照射下，甲种篮球架的高度与其影长的比 _________ 填 大于”小于”或等 于”乙种篮球架的高度与其影长的比.13 .如图，正方形ABCD 的边长为3 cm ,以直线AB 为轴，将正方形旋转一周，A .④③①B .①②③④C .②③①④D .③①④②A . 7桶B . 8桶C . 9桶D . 10 桶（第9题） （第10所得几何体的左视图的面积是_________ cm2.14 .由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图所示，贝U 搭成该几何体的小正方体最多有 __________ •15.对于下列说法：①太阳光线可以看成平行光线， 这样的光线形成的投影是平 行投影；②物体投影的长短在任何情况下，仅与物体的长短有关；③物体的 俯视图是光线垂直照射时，物体的投影；④看书时人们之所以使用台灯，是 因为台灯发出的光线是平行光线.其中正确的是 ______________________ （把所有正确结论的 序号都填上）.16•如图，这是圆桌正上方的灯泡（看成一个点）发出的光线照射桌面后，在地面 上形成阴影（圆形）的示意图，已知桌面的直径为1.2 m ,桌面距地面1 m ,灯 泡距地面3 m ,则地面上阴影部分的面积是 _____________ . （第17题） （第18题） 仃.如图是一个正六棱柱的主视图和左视图，则图中的a = ________ .18.如图，一根直立于水平地面上的木杆 AB 在灯光下形成影子 AC （AC >AB ）, 当木杆绕点A 按逆时针方向旋转，直至到达地面时，影子的长度发生变化.已 知AE = 5 m ，在旋转过程中，影长的最大值为 5 m ，最小值为3 m ，且影长 最大时，木杆与光线垂直，则路灯 EF 的高度为 ____________________ .三、解答题（19〜21题每题10分，其余每题12分，共66分） 佃.如图，大王站在墙前，小明站在墙后，小明不能让大王看见，请你画出小明的活动区域.大王（第 13题） （第14题） （第16主規图 左規图（第19题）20.如图①是一个组合几何体，图②是它的两种视图.（1）在图②的横线上填写出两种视图的名称；（第20题）（2）根据两种视图中的数据（单位：cm）,计算这个组合几何体的表面积.（结果保留一位小数，n取3.14）21.已知CD为一幢3 m高的温室，其西面窗户的底框G距地面1 m, CD在地面上留下的最大影长CF为2 m,现欲在距C点7 m的正西方A处建一幢12 m高的楼房AB.（设A, C, F在同一水平线上）（1）按比例较精确地作出高楼AB及它的最大影长AE;⑵大楼AB建成后是否影响温室CD的采光？试说明理由.A（第21题）22•如图，已知线段AB = 2 cm,投影面为P.⑴当AB垂直于投影面P时（如图①），请画出线段AB的正投影；⑵当AB平行于投影面P时（如图②），请画出它的正投影，并求出正投影的长；⑶在⑵的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30。

九年级数学上册第五章《投影与视图》测试卷-北师大版（含答案）（满分120 分）一、选择题（每题3分，共30 分）1. 如图放置的圆柱体的左视图为（）2.小明从路灯底部走开时，他的影子（）A.逐渐变长B. 逐渐变短C.不变D.无法确定3.下面所给几何体的俯视图是（）4．小红拿着一块正方形纸板站在阳光下，则正方形纸板的影子不可能是（）A.正方形B. 平行四边形C. 圆形D.线段5.如图所示的物体由两个紧靠在一起的圆柱体组成，它的主视图是（）6.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小的变化情况是（）A. 越来越小B. 越来越大C. 大小不变D.不能确定7.下列投影一定不会改变△ABC 的形状和大小的是（）A.中心投影B.平行投影C.当△ABC 平行于投影面时的正投影D.当△ABC 平行于投影面时的平行投影8.如图是一个几何体的三视图，则该几何体的展开图可以是（）9.下列几何体是由4个相同的小正方体搭成的，其中主视图和左视图相同的是（）10.如图是某工件的三视图，则此工件的体积为（）A.144π c m3B. 12π c m3C. 36π c m3D.24π c m3二、填空题（每题4 分，共28分）11．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是____________.12.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说："广场上的大灯泡一定位于两人__________________________.13.如图，三角尺与其在灯光照射下的投影组成位似图形，它们的相似比为2 ：5，且三角尺的一边长为8 c m，则这条边在投影中的对应边长为____________________.14. 太阳光线形成的投影称为____________________像手电筒、路灯、台灯的光线形成的投影称为_______________________.15.长方体的主视图、俯视图如图所示，则其左视图面积为____________________.16．一个几何体的三视图如图所示，其中主视图、左视图都是腰长为4，底边为2的等腰三角形，则这个几何体的体积为_________________.17.如图，在A 时测得旗杆CD的影长DE是4 m，B时测得的影长DF是8 m，两次的日照光线恰好垂直，则旗杆的高度为______________.三、解答题（一）（每题 6 分，共18 分）18. 画出如图所示几何体的三视图.19.如图，水平放置长方体底面是长为4和宽为2的矩形，它的主视图的面积为12.（1）求长方体的体积；（2）画出长方体的左视图.（用1c m代表1个单位长度）20.如图，小明利用所学的数学知识测量旗杆AB 的高度.（1）请你根据小明在阳光下的投影，画出旗杆AB 在阳光下的投影；（2）已知小明的身高为1.6 m，在同一时刻测得小明和旗杆AB 的投影长分别为0.8 m和6 m，求旗杆AB 的高.四、解答题（二）（每题8分，共24 分）21.一个几何体的三视图如图所示，（1）这个几何体名称是___________；（2）求该几何体的全面积.22.小明把镜子放在离树（AB）8 米的点E处，然后沿着直线BE后退到点D，这时恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.4米，CD=1.6 米，请你计算树（AB）的高度.23.如图所示为一几何体的三视图.（1）写出这个几何体的名称；（2）若三视图中的长方形的长为10 c m，正三角形的边长为4 c m，求这个几何体的侧面积.五、解答题（三）（每题10 分，共20 分）24. 5个棱长为1的正方体组成如图所示的几何体.（1）该几何体的体积是________（立方单位），表面积是______________（平方单位）；（2）画出该几何体的主视图和左视图.25.由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数.（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图；（2）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中.参考答案一、1.A 2.A 3.B 4.C 5.A 6.A 7.C 8.A 9.C 10.B 二、11.3 12.之间 13.20c m 14.平行投影 中心投影 15. 3 16.15317.42m 三、18.解：三视图如下图所示：19.解：(1 )12 x 2 =2420.解：(1)如图所示：(2)如图，∵ DE 、AB 都垂直于地面，且光线DF //AC ， ∴∠DEF=∠ABC ， ∠DFE=∠ACB ， ∴ Rt △DEF~Rt △ABC=,=1.60.86DE EF AB BC AB 即 ∴AB=12(m )答：旗杆AB 的高为12 m .四、21.解：(1)圆柱 (2)S 底圆=π·12=π S 侧=2π· 1·3=6π ∴S 全=2π+6π=8π(c m 2)22.解：由题意得∠B=∠D =90° 又由光的反射原理可知∠AEB =∠CED ∴△ABE~△CDE)81.6=2.41,(6=3A B AB B E AB CD DE 即∴米23.解：(1)三棱柱(2)侧面积为：3 x 4 x 10= 120(c m 2) 五、24.解：(1)5 22(2)如图所示：25.解：(1)这个几何体的主视图和左视图如图所示：(2)要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：。

北师大版九年级上册数学第五章投影与视图含答案一、单选题(共15题，共计45分)1、如图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的，则按时间先后顺序可排列为（）A.③②①B.②①③C.①②③D.②③①2、在同一时刻，两根长度不等的木杆置于阳光之下，但它们的影长相等，那么这两根木杆可能的相对位置是（）A.都垂直于地面B.都倒在地上C.平行插在地面D.斜插在地上3、小涛用一块矩形的硬纸板在阳光下做投影实验，通过观察后，他发现这块矩形硬纸板在平整的地面上不可能出现的投影是（）A.线段B.矩形C.平行四边形D.三角形4、由几个大小相同的正方形组成的几何图形如图，则它的左视图是（）A. B. C. D.5、如图所示的几何体是由7个大小相同的小立方块搭成，其左视图是（）A. B.C. D.6、如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是（）A.6B.5C.4D.37、如图所示几何体的俯视图是( )A. B. C. D.8、如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是（）A. B. C. D.9、如图所示的几何体，它的主视图是（）A. B. C. D.10、小明从正面如图所示的两个物体，看到的是平面图形中的（）A. B. C. D.11、右图物体的主视图是（）A. B. C. D.12、如图是由3个大小相同的小正方体组成的几何体，它的左视图是（）A. B. C. D.13、如图，立体图形的俯视图是（）A. B. C. D.14、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A. B.. C.. D..15、如图是由5个完全相同是正方体组成的立体图形，它的主视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、有六个面，且主视图、俯视图和左视图都相同的几何体是________ ．17、如图，电灯在横杆的正上方，在灯光下的影子为，，，，点到的距离为，则与间的距离是________ ．18、皮影戏中的皮影是由投影得到的________19、如图，电影胶片上每一个图片的规格为3.5c m×3.5cm，放映屏幕的规格为2m×2m，若放映机的光源S距胶片20cm，那么光源S距屏幕________ 米时，放映的图象刚好布满整个屏幕．20、如图是四个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，与艺术字母“N”属于同一种投影的有________ ．21、如图，左边是一个由5个棱长为1的小正方体组合而成的几何图，现在增加一个小正方体，使其主视图如右，则增加后的几何体的左视图的面积为________．22、在某一时刻，测得一根高为2m的竹竿的影长为3m，同时测得一根旗杆的影长为21m，那么这根旗杆的高度为________m．23、一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.24、如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是________25、两根不一样长的木杆垂直竖立在地面上，若它们的影长相等，则此时的投影是________．（填写“平行投影”或“中心投影”）三、解答题(共5题，共计25分)26、由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．27、如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、“左”或“俯”）；（2）根据两个视图中的尺寸，计算这个组合几何体的体积．（结果保留π）28、如图所示，小红想利用竹竿来测量旗杆AB的高度，在某一时刻测得1米长的竹竿竖直放置时影长2米，在同时刻测量旗杆的影长时，旗杆的影子一部分落在地面上（BC），另一部分落在斜坡上（CD），他测得落在地面上的影长为10米，落在斜坡上的影长为4 米，∠DCE＝45°，求旗杆AB的高度？29、分别画出如图所示几何体的三视图，并求几何体的表面积和体积．30、如图，铜亭广场装有智能路灯，路灯设备由灯柱AC与支架BD共同组成（点C处装有安全监控，点D处装有照明灯），灯柱AC为6米，支架BD为2米，支点B到A的距离为4米，AC与地面垂直，∠CBD=60°．某一时刻，太阳光与地面的夹角为45°，求此刻路灯设备在地面上的影长为多少？参考答案一、单选题(共15题，共计45分)1、A2、D3、D4、B5、C6、B7、B8、D9、A10、C12、D13、C14、C15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)27、30、。

北师版九年级数学上册第五章投影与视图综合测试卷第Ⅰ卷（选择题）一、选择题（共10小题，3*10=30）1．下面属于中心投影的是( )A．太阳光下的树影B．皮影戏C．月光下房屋的影子D．海上日出2．灯光下的两根小木棒A和B，它们竖立放置时的影子长分别为l A和l B.若l A＞l B，则它们的高度h A 和h B满足( )A．h A＞h B B．h A＜h BC．h A≥h B D．不能确定3. 下列几何体中，主视图与俯视图不相同的是( )4．已知某物体的三视图如图所示，那么与它对应的物体是( )5．圆桌面(桌面中间有一个直径为0.4 m的圆洞)正上方的灯泡(看作一个点)发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2 m，桌面离地面1 m，若灯泡离地面3 m，则地面圆环形阴影的面积是( )A．0.324π m2B．0.288π m2C．1.08π m2D．0.72π m26．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A处径直走到B处，表示她在灯光照射下的影长l与行走的路程s之间的变化关系的图象是（）7. 如图所示的几何体的俯视图是( )8．如图是一个几何体的三视图，则这个几何体的表面积是（）A．60π＋48 B．68π＋48C．48π＋48 D．36π＋489．如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是( )10．如图是一个几何体的三视图，则这个几何体是( )A．正方体B．长方体C．三棱柱D．三棱锥第Ⅱ卷（非选择题）二．填空题（共8小题，3*8=24）11．太阳光线形成的投影是___________，电动车车灯所发出的光线形成的投影是______________．12．如图，长方体的一个底面ABCD在投影面P上，M，N分别是侧棱BF，CG的中点，矩形EFGH 与矩形EMNH的投影都是矩形ABCD，设它们的面积分别是S1，S2，S，则S1，S2，S的关系是__________.(用“＝”“>”或“<”连起来)13. 如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是___________.14．如图是一个几何体的三视图，根据图中提供的数据(单位：cm)，可求得这个几何体的体积为________.15. 如图是某物体的三视图，则此物体的体积为_____________．(结果保留π)16. 一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是______.17．如图，小明从路灯下A处，向前走了5米到达D处，行走过程中，他的影子将会(只填序号)①.(①越来越长，②越来越短，③长度不变．)在D处发现自己在地面上的影子长DE是2米，如果小明的身高为1.7米，那么路灯离地面的高度AB是_________米．18. ．圆柱的轴截面平行于投影面S，它的正投影是长4，宽3的矩形，则这个圆柱的表面积是________________.(结果保留π)三．解答题（共7小题，46分）19．(6分) 画出如图所示的几何体的三种视图．20. (6分) 根据几何体的三视画出述物体的形状．21. (6分) 如图，由六个棱长为1 cm的小正方体组成一个几何体．(1)分别画出这个几何体的主视图、左视图、俯视图．(2)该几何体的表面积是24cm2.22．(6分) 如图所示的是一个几何体的两种视图，请你求出该几何体的体积．(结果保留π)23．(6分) 用小正方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中的字母表示在该位置小立方体的个数，请解答下列问题：(1)a，b，c各表示多少？(2)这个几何体最少由几个小正方体组成，最多又是多少？(3)当d＝e＝1，f＝2时，画出这个几何体的左视图．24．(8分) 如图，阳光下，小亮的身高如图中线段AB所示，他在地面上的影子如图中线段BC所示，线段DE表示旗杆的高，线段FG表示一堵高墙．(1)请你在图中画出旗杆在同一时刻阳光照射下形成的影子；(2)如果小亮的身高AB＝1.6 m，他的影子BC＝2.4 m，旗杆的高DE＝15 m，旗杆与高墙的距离EG ＝16 m，请求出旗杆的影子落在墙上的长度．25．(8分) 李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，李航边移动边观察，发现站到点E处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度CD＝1.2 m，CE＝0.6 m，CA＝30 m(点A、E、C在同一直线上)．已知李航的身高EF是1.6 m，请你帮李航求出楼高AB.参考答案 1-5 BDBBD 6-10 CDADB11. 平行投影，中心投影 12. S 1＝S<S 2 13．俯视图 14．3 cm 3 15.8753π 16. 5 17. 5.95 18. 20π或332π19. 解：如图所示：20. 解：几何体的形状为：21. 解：(1)如图所示：(2)该几何体的表面积是：4×2＋5×2＋3×2＝24(cm 2)，22. 解：该几何体由长方体与圆柱体两部分组成，长方体的长为30 cm ，宽为25 cm ，高为40 cm ， 圆柱体的直径为20 cm ，高为32 cm ，所以V ＝30×40×25＋π×102×32＝30000＋3200π(cm 3)． 答：该几何体的体积是(30000＋3200π)cm 323. 解：(1)由俯视图可知，这个几何体共有三排三列，第三列只有一排，第二列有两排．而由主视图可知，第三列的层数为3，第二列的层数为1，所以a 为3，b ，c 均为1.(2)d ，e ，f 既可为1，也可为2，但至少有一个应为2.当均为2时，共有11个小正方体；当其中一个为2，另外两个为1时，共有9个小正方体． (3) 如图所示：24. 解：(1)如图，线段MG 和GE 就表示旗杆在阳光下形成的影子.(2)解：过M 作MN ⊥DE 于N ，设旗杆的影子落在墙上的长度即MG 为x m ，则MG ＝NE ＝x m ，由题意易得DN MN ＝ABBC .又∵AB ＝1.6 m ，BC ＝2.4 m ，DN ＝DE －NE ＝(15－x) m ，MN ＝EG ＝16 m ， ∴15－x 16＝1.62.4，解得x ＝133，旗杆的影子落在墙上的长度为133m 25. 解：过点D 作DN ⊥AB ，垂足为N.交EF 于M 点， ∴四边形CDME 、ACDN 是矩形，∴AN ＝ME ＝CD ＝1.2 m ，DN ＝AC ＝30 m ，DM ＝CE ＝0.6 m ， ∴MF ＝EF －ME ＝1.6－1.2＝0.4(m)， ∴依题意知，EF ∥AB ，∴△DFM ∽△DBN ， ∴DM DN ＝MF BN， 即：0.630＝0.4BN ，解得：BN ＝20，AB ＝BN ＋AN ＝20＋1.2＝21.2. 答：楼高为21.2米。

北师大新版九年级上册《第5章投影与视图》单元测试卷一、选择题：（每小题3分，共30分）1．小明从正面观察如图所示的物体，看到的是( )A．B．C．D．2．在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为( ) A．16m B．18m C．20m D．22m3．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )A．B．C．D．4．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了．这是因为( )A．汽车开的很快B．盲区减小C．盲区增大D．无法确定5．由下列光线形成的投影不是中心投影的是( )A．手电筒B．探照灯C．太阳D．电灯6．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散的A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形8．圆形的物体在太阳光的投影下是( )A．圆形B．椭圆形C．以上都有可能D．以上都不可能9．小丽制作了一个如图所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是( )A．B．C．D．10．如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB等于( )A．4.5米B．6米C．7.2米D．8米二．填空题：（每小题3分，共18分）11．我们常说的三种视图分别是指__________、__________、__________．12．请写出三种视图都相同的两种几何体是__________．13．如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称__________．14．一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上共有__________个碟子．15．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠（即点E、C、A在一直线上），量得ED=2米，DB=4米，CD=1.5米．则电线杆AB长=__________米．16．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是__________cm2．三、作图题（按要求画出图形并写出名称）17．画出如图组合体的三种视图．18．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．四、解答题（19题12分，20题12分，21题13分）19．为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：实践：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如图，测量方案：把镜子放在离树（AB）8.7米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.6米，请你计算树（AB）的高度．（精确到0.1米）20．已知，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．21．（13分）为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？北师大新版九年级上册《第5章投影与视图》单元测试卷一、选择题：（每小题3分，共30分）1．小明从正面观察如图所示的物体，看到的是( )A．B．C．D．【考点】简单组合体的三视图．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：主视图是从正面看所得到的图形，圆柱从正面看是长方形，正方体从正面看是正方形，所以从左往右摆放一个圆柱体和一个正方体，它们的主视图是左边一个长方形，右边一个正方形．故选C．【点评】此题主要考查了三视图的知识，主视图是从物体的正面看得到的视图．2．在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为( ) A．16m B．18m C．20m D．22m【考点】相似三角形的应用．【专题】计算题．【分析】设旗杆高为xm，则利用在同一时刻物高与影长的比相等得到=，然后根据比例性质求x即可．【解答】解：设旗杆高为xm，根据题意得=，解得x=20，即旗杆高为20．故选C．【点评】本题考查了相似三角形的应用：通常利用相似三角形的性质即相似三角形的对应边的比相等和“在同一时刻物高与影长的比相等”的原理解决．3．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )A．B．C．D．【考点】简单组合体的三视图．【专题】压轴题．【分析】找到从正面看所得到的图形即可，注意所有看到的棱都应表现在主视图中．【解答】解：从正前方观察，应看到长有三个立方体，且中间的为三个立方体叠加；高为两个立方体，在中间且有两个立方体叠加．故选B．【点评】此题主要考查三视图的知识、学生的观察能力和空间想象能力．4．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了．这是因为( )A．汽车开的很快B．盲区减小C．盲区增大D．无法确定【考点】视点、视角和盲区．【分析】前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了，说明看到的范围减少，即盲区增大．【解答】解：根据题意我们很明显的可以看出“沉”下去的建筑物实际上是到了自己的盲区的范围内．故选C．【点评】本题结合了实际问题考查了对视点，视角和盲区的认识和理解．5．由下列光线形成的投影不是中心投影的是( )A．手电筒B．探照灯C．太阳D．电灯【考点】中心投影．【分析】利用中心投影和平行投影的定义判断即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C 选项得到的投影为平行投影．故选C．【点评】本题考查了中心投影的定义，解题的关键是理解中心投影的形成光源是灯光．6．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散的【考点】平行投影．【分析】解答本题关键是要理解平行投影，平行投影中的光线是平行的，如阳光等．【解答】解：平行投影中的光线是平行的．故选A．【点评】本题考查平行投影的定义，需注意与中心投影定义的区别．A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形【分析】根据球的三视图即可作出判断．【解答】解：A，错误，三视图是平行投影；B，错误，小华是视点；C，正确；D，错误，也可以是平行四边形；故选C．【点评】本题考查了三视图，投影，视点的概念．8．圆形的物体在太阳光的投影下是( )A．圆形B．椭圆形C．以上都有可能D．以上都不可能【考点】平行投影．【分析】根据圆形的物体与太阳光线的位置关系进行判断．【解答】解：圆形的物体在太阳光的投影下可能为圆形，也可能为椭圆形．故选C．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．9．小丽制作了一个如图所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是( )A．B．C．D．【考点】几何体的展开图．【分析】本题考查了正方体的展开与折叠．可以动手折叠看看，充分发挥空间想象能力解决也可以．【解答】解：根据题意及图示只有A经过折叠后符合．故选：A．【点评】本题着重考查学生对立体图形与平面展开图形之间的转换能力，与课程标准中“能以实物的形状想象出几何图形，由几何图形想象出实物的形状”的要求相一致，充分体现了实践操作性原则．要注意空间想象哦，哪一个平面展开图对面图案都相同10．如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB等于( )A．4.5米B．6米C．7.2米D．8米【考点】相似三角形的应用．【专题】压轴题；转化思想．【分析】由于人和地面是垂直的，即和路灯到地面的垂线平行，构成两组相似．根据对应边成比例，列方程解答即可．【解答】解：如图，GC■BC，AB■BC，■GC■AB，■■GCD■■ABD（两个角对应相等的两个三角形相似），■，设BC=x，则，同理，得，■，■x=3，■，■AB=6．故选：B．【点评】本题考查相似三角形性质的应用．在解答相似三角形的有关问题时，遇到有公共边的两对相似三角形，往往会用到中介比，它是解题的桥梁，如该题中的“”．二．填空题：（每小题3分，共18分）11．我们常说的三种视图分别是指主视图、俯视图、左视图．【考点】平行投影．【分析】根据三视图的定义求解．【解答】解：我们常说的三种视图分别是指主视图、俯视图、左视图．故答案为主视图、俯视图、左视图．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．记住三视图的定义．12．请写出三种视图都相同的两种几何体是球，正方体（答案不唯一）．【考点】由三视图判断几何体．【专题】开放型．【分析】球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为球，正方体（答案不唯一）．【点评】考查由三视图判断几何体；常见的三视图相同的几何体如球，正方体等应熟记．13．如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称圆锥．【考点】由三视图判断几何体．【分析】从主视图以及左视图都为一个三角形，俯视图为一个圆形看，可以确定这个几何体为一个圆锥．【解答】解：根据三视图可以得出立体图形是圆锥，故答案为：圆锥．【点评】本题考查了由几何体的三种视图判断出几何体的形状，应从所给几何体入手分析得出是解题关键．14．一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上共有12个碟子．【考点】由三视图判断几何体．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：易得三摞碟子数分别为3，4，5则这个桌子上共有12个碟子．故答案为：12．【点评】本题考查对三视图的理解应用及空间想象能力．15．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠（即点E、C、A在一直线上），量得ED=2米，DB=4米，CD=1.5米．则电线杆AB长=4.5米．【考点】相似三角形的应用．【分析】根据题意求出■ECD■■EBA，利用相似三角形的对应边成比例即可解答．【解答】解：■CD■AB，■■ECD■■EAB，■ED：EB=CD：AB，■2：6=1.5：AB，■AB=4.5米．答：电线杆AB长为4.5米．【点评】本题只要是把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程即可求出电线杆AB长．16．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是36cm2．【考点】几何体的表面积．【专题】计算题．【分析】解此类题应利用视图的原理从不同角度去观察分析以进行解答．【解答】解：从上面看到的面积为6×（1×1），从正面看面积为6×2×（1×1），从两个侧后面看面积为2×6×（1×1），底面看到的面积为6×（1×1），故这个几何体的表面积为36cm2．故答案为36cm2．【点评】几何体的表面积是所有围成几何体的表面面积之和．三、作图题（按要求画出图形并写出名称）17．画出如图组合体的三种视图．【考点】作图-三视图．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为1，3，1，左视图有2列，每列小正方形数目分别为2，3，2．俯视图有3列，每一列的正方形个数为3，3，3据此可画出图形．【解答】解：如图所示：．【点评】此题主要考查了画三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．18．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．【考点】中心投影．【专题】作图题．【分析】根据中心投影的特点可知，连接物体和它影子的顶端所形成的直线必定经过点光源．所以分别把已知影长的两个人的顶端和影子的顶端连接并延长可交于一点，即点光源的位置，再由点光源出发连接小赵顶部的直线与地面相交即可找到小赵影子的顶端．【解答】解：【点评】本题考查平行投影和中心投影的作图，解题的关键是要知道：连接物体和它影子的顶端所形成的直线必定经过点光源．四、解答题（19题12分，20题12分，21题13分）19．为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：实践：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如图，测量方案：把镜子放在离树（AB）8.7米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.6米，请你计算树（AB）的高度．（精确到0.1米）【考点】相似三角形的应用．【专题】阅读型．【分析】如图容易知道CD■BD，AB■BE，即■CDE=■ABE=90°．由光的反射原理可知■CED=■AEB，这样可以得到■CED■■AEB，然后利用对应边成比例就可以求出AB．【解答】解：由题意知■CDE=■ABE=90°，又由光的反射原理可知■CED=■AEB，■■CED■■AEB■■．■AB≈5.2米．答：树高是5.2米．【点评】本题只要是把实际问题抽象到相似三角形中，利用相似三角形的性质就可以求出结果．20．已知，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．【考点】平行投影；相似三角形的性质；相似三角形的判定．【专题】计算题；作图题．【分析】（1）根据投影的定义，作出投影即可；（2）根据在同一时刻，不同物体的物高和影长成比例；构造比例关系．计算可得DE=10（m）．【解答】解：（1）连接AC，过点D作DF■AC，交直线BC于点F，线段EF即为DE的投影．（2）■AC■DF，■■ACB=■DFE．■■ABC=■DEF=90°■■ABC■■DEF．■，■■DE=10（m）．说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．【点评】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．要求学生通过投影的知识并结合图形解题．21．（13分）为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？【考点】解直角三角形的应用；平行投影．【专题】应用题；压轴题．【分析】在不违反规定的情况下，需使阳光能照到旧楼的一楼；据此构造Rt■DCE，其中有CE=30米，■DCE=30°，解三角形可得DE的高度，再由DB=BE+ED可计算出新建楼房的最高高度．【解答】解：过点C作CE■BD于E．■AB=40米，■CE=40米，■阳光入射角为30°，■■DCE=30°，在Rt■DCE中tan■DCE=．■，■DE=40×=米，■AC=BE=1米，■DB=BE+ED=1+=米．答：新建楼房最高为米．【点评】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．需注意通过投影的知识结合图形相似的性质巧妙地求解或解直角三角形．。
