§5.2 AutoLISP程序设计一、概述LISP语言（List Processing Language的缩写）是一种表处理语言。
因为LISP在描述表方面有独到之处，且本身灵活而精巧，自创立以来，在人工智能的程序设计中得到广泛应用。
在英、美等国应用尤为普遍。
AutoLISP是LISP语言的一个版本，其独特性在于专门为AutoCAD开发的。
所以AutoLISP仅能运行于AutoCAD软件包环境里。
同样，也正是在AutoCAD内置AutoLISP这样一种灵活、精巧的开发语言，使得AutoCAD得到进一步广泛使用。
1． AutoLISP特点：（1）AutoLISP语言是一种仅能以解释方式运行于AutoCAD内的程序设计语言。
即：脱离AutoCAD环境，它就不能运行。
（2）AutoLISP语言是函数型语言，其函数和数据形式是一致的，即（function argument）·function（函数名）：内建函数或用户自定义函数名；·argument（参数）：参数种类：①变量（Varibles）②常量（Constants）③其他函数（function）所以表达式可以嵌套.④标志数（flag）⑤可选性参数（optional parameters）因此，表达式的形式是：“先说做什麽，再说对谁做”。
（3）可以在AutoLISP程序中引用AutoCAD的几乎所有功能进行图形处理的自动化，尤其是较深层的应用——对象数据库的操作。
在Visual LISP的协助下，对于AutoCAD进行操作功能上的讨论，LISP仅比ARX少一个功能。
在AutoCAD R14已经不再使用ADS程序设计，取而代之的是ARX 程序设计模式。
ARX一般是在AutoCAD和开发商中使用。
使用Visual C++作为基本程序设计语言，其效率、数据处理和软硬件的控制能力都是相当好的。
但是，要想真正发挥这种开发模式的作用，对于程序设计者的要求也较高。

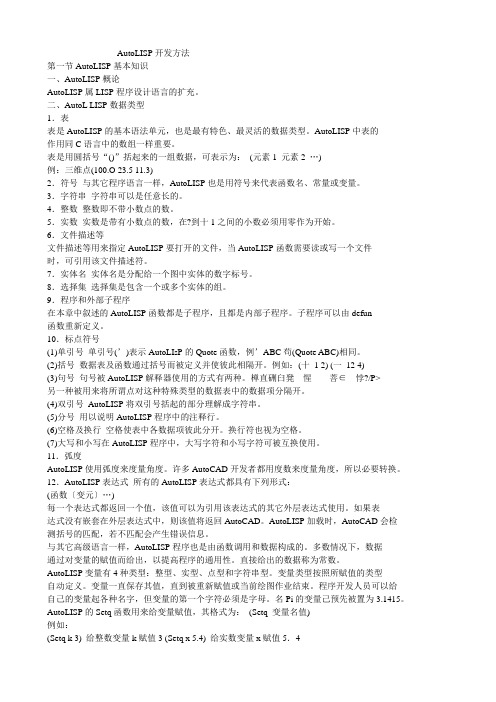

AutoLISP开发方法第一节AutoLISP基本知识一、AutoLISP概论AutoLISP属LISP程序设计语言的扩充。
二、AutoL LISP数据类型1．表表是AutoLISP的基本语法单元，也是最有特色、最灵活的数据类型。
AutoLISP中表的作用同C语言中的数组一样重要。
表是用圆括号“()”括起来的一组数据，可表示为：(元素1 元素2 …)例：三维点(100.O 23.5 11.3)2．符号与其它程序语言一样，AutoLISP也是用符号来代表函数名、常量或变量。
3．字符串字符串可以是任意长的。
4．整数整数即不带小数点的数。
5．实数实数是带有小数点的数，在?到十1之间的小数必须用零作为开始。
6．文件描述等文件描述等用来指定AutoLISP要打开的文件，当AutoLISP函数需要读或写一个文件时，可引用该文件描述符。
7．实体名实体名是分配给一个图中实体的数字标号。
8．选择集选择集是包含一个或多个实体的组。
9．程序和外部子程序在本章中叙述的AutoLISP函数都是子程序，且都是内部子程序。
子程序可以由defun函数重新定义。
10．标点符号(1)单引号单引号(’)表示AutoLIsP的Quote函数，例’ABC苟(Quote ABC)相同。
(2)括号数据表及函数通过括号而被定义并使彼此相隔开。
例如：(十1 2) (一12 4)(3)句号句号被AutoLISP解释器使用的方式有两种。
椫直硎臼凳 惺 菩∈ 悖?/P>另一种被用来将所谓点对这种特殊类型的数据表中的数据项分隔开。
(4)双引号AutoLISP将双引号括起的部分理解成字符串。
(5)分号用以说明AutoLISP程序中的注释行。
(6)空格及换行空格使表中各数据项彼此分开。
换行符也视为空格。
(7)大写和小写在AutoLISP程序中，大写字符和小写字符可被互换使用。
11．弧度AutoLISP使用弧度来度量角度。
许多AutoCAD开发者都用度数来度量角度，所以必要转换。
AutoLISP语言第一节概述1．1简介AutoLISP是一种嵌入AutoCAD内部的LISP语言。
它可让用户和AUTOCAD 开发者以非常强大的高级语言编写出宏语言程序和函数，它非常适合于图形的应用，LISP很易于学习和使用，它也非常灵活多变。
1．2AUTOLIAP中的数据类型．表．符号．字符串．实型数．整型数．文件指针．AUTOCAD实体名．AUTOCAD选择集．子程序整型数是16位带符号的数，因此，它的范围是在—32768和+32767之间。
实型数是以双精度的浮点数表示。
字符串可以是任意长度，它们的存贮空间是动态分配的。
1．3AUTOLISP的求值程序、词汇约定每一个LISP解释程序的核心就是求值程序。
求值程序装入用户的输入行，对它进行计算，并返回一些结果。
AUTOLISP的输入可以采用好几种形式。
它们可以在运行AUTOCAD时从键盘输入，也可以从ASCII文件读入，或者可以从字符串变量读入。
在所有这些形式中，必须要遵守上定的约定：1．符号名称可以由除下列字符之外的所有可打印字符序列组成：（）．’”；2．符号和函数名称（子程序）在AUTOLISP中大小写等效。
符号名称不能以数字开头。
3．实型数由一个或多个数字组成，后面跟着小数点，再就是一个或多个数字；如：“．4”并不被认作为实型数，“0．4”才是正确的写法。
4．文字字符串是一个由双引号引起来的字符序列。
在引起来的字符串中，可以使用反斜号，使得其中包括的控制字符可被正确识别，规定：\\ 表示字符“\”\n 表示换行\e 表示ESC\r 表示回车\t 表示光标\nnn 表示其八进制码为nnn的字符第二节AUTOLISP函数AUTOLISP提供了大量的预定义函数，本节介绍一些主要的函数。
需要说明的是，逻辑常数T与NIL这两个值相当于逻辑上的真与假。
是两个特殊原子。
这两个原子的值预先设置为T和NIL；常数PI表示数学上的π，它不是一个函数。
2．1数值运算函数1．（+ 〈数〉〈数〉…）函数返回所有数的总和2．（—〈数〉〈数〉…）函数返回所有数的差3．（* 〈数〉〈数〉…）函数返回所有数的积4．（/ 〈数〉〈数〉…）函数返回所有数的商其中的〈数〉可以是整型的，也可以是实型的。
