数字电子技术基础试题（一）一、填空题: （每空1分，共10分）1．（30.25）10 = （11110.01 ）2 = （1E.4）16 .2 。

逻辑函数L = + A+ B+ C +D = 1 。

3 . 三态门输出的三种状态分别为：、和。

4 。

主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 。

存储容量为4K×8位的RAM存储器，其地址线为12 条、数据线为8 条。

1．(30。

25）10 = ( 11110.01 ）2 = （1E。

4 ）16 .2 . 1.3 。

高电平、低电平和高阻态。

4 . .5 . 四。

6 。

12、8二、选择题：（选择一个正确的答案填入括号内，每题3分，共30分)1。

设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下，输出电压波形恒为0的是:（C ）图。

2。

下列几种TTL电路中，输出端可实现线与功能的电路是( D）。

A、或非门B、与非门C、异或门D、OC门3。

对CMOS与非门电路，其多余输入端正确的处理方法是（D ).A、通过大电阻接地（〉1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、D、通过电阻接V CC4。

图2所示电路为由555定时器构成的（A ）.A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5。

请判断以下哪个电路不是时序逻辑电路（C )。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中,转换速度最快的是(A ）.A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、D、双积分A/D转换器7．某电路的输入波形u I 和输出波形u O 如下图所示，则该电路为（C）.A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍,可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为( D).A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有( C）个数据信号输出.A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

第四章习题答案4.1.4 试分析图题4.1.4所示逻辑电路的功能。

解：（1）根据逻辑电路写出逻辑表达式：()()L A B C D =⊕⊕⊕ （2）根据逻辑表达式列出真值表：由真值表可知，当输入变量ABCD 中有奇数个1时，输出L=1，当输入变量中有偶数个1时，输出L=0。

因此该电路为奇校验电路。

4.2.5 试设计一个组合逻辑电路，能够对输入的4位二进制数进行求反加1 的运算。

可以用任何门电路来实现。

解：（1）设输入变量为A 、B 、C 、D ，输出变量为L3、L2、L1、L0。

（2）根据题意列真值表：（3）由真值表画卡诺图（4）由卡诺图化简求得各输出逻辑表达式()()()3L AB A C AD ABCD A B C D A B C D A B C D =+++=+++++=⊕++ ()()()2L BC BD BCD B C D B C D B CD =++=+++=⊕+ 1L CD CD C D =+=⊕0L D =（5）根据上述逻辑表达式用或门和异或门实现电路，画出逻辑图如下：A B CDL 3L 2L 1L 04.3.1判断下列函数是否有可能产生竞争冒险，如果有应如何消除。

（2）(,,,)(,,,,,,,)2578910111315L A B C D m =∑ （4）(,,,)(,,,,,,,)4024612131415L A B C D m =∑解：根据逻辑表达式画出各卡诺图如下：（2）2L AB BD =+，在卡诺图上两个卡诺圈相切，有可能产生竞争冒险。

消除办法：在卡诺图上增加卡诺圈（虚线）包围相切部分最小项，使2L AB BD AD =++，可消除竞争冒险。

（4）4L AB AD =+，在卡诺图上两个卡诺圈相切，有可能产生竞争冒险。

消除办法：在卡诺图上增加卡诺圈（虚线）包围相切部分最小项，使4L AB AD BD =++，可消除竞争冒险。

4.3.4 画出下列逻辑函数的逻辑图，电路在什么情况下产生竞争冒险，怎样修改电路能消除竞争冒险。

精品文档《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子技术基础》（编号为 08001）共有单选题 , 简答题 , 计算题 1, 作图题 1, 作图题 2, 计算题 2, 分析题 , 化简题等多种试题类型，其中，本习题集中有 [ 计算题 2, 作图题 2] 等试题类型未进入。

一、单选题1.测得 NPN三极管的三个电极的电压分别是U =1.2V ，U =0.5V ，U =3V，该三极管处在（）B E C状态。

A. 击穿B.截止C.放大D.饱和2.二极管的主要特性是（）。

A. 放大特性B.恒温特性C.单向导电特性D.恒流特性3.在 N 型半导体中（）。

A. 只有自由电子B. 只有空穴C.有空穴也有电子D. 没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。

A. 放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流 I B=10μA时，I C=1mA；而 I B=20μA时，IC=1.8mA，则该三极管的交流电流放大系数为（）。

A.50B.80C.100D.1806.稳压管的稳压是其工作在（）。

A. 正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、 -10V和 -9.3V，则该管为（）。

A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多数载流子的浓度主要取决于（）。

A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷9.测得 NPN型硅三极管三个电极电位分别为：U B=2.8V ， U E=2.1V ， U C＝ 3.6V ，则该管处于（）状态。

精品文档10.P 型半导体中的自由电子浓度（）空穴浓度。

A. 大于B.小于C.等于D.大于或等于11.N 型半导体是在纯净的本征半导体中加入（）。

A. 自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

模拟电子技术一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

训练加强题（二）填空题76、显示译码器的代表产品是段数字译码器。

77、在逻辑电路中，假定用1表示高电平，用0表示低电平，称为逻辑。

若用0表示高电平，用1表示低电平，称为逻辑。

78、异或门有数字电路中作为判断的门电路。

它的逻辑函数式可表示为。

79、微分电路能把矩形脉冲波变换成脉冲波，积分电路能把矩形脉冲波变换成脉冲波。

80、多谐振荡器是一种能输出矩形波的器，电路能在之间自行变换，没有状态，所以又称为。

81、单稳态触发器只有状态，在触发脉冲作用下，从状态转换到状态，经过一段时间后，电路又自动返回状态。

82、单稳态触发器在数字脉冲电路中，常用于脉冲的和、。

83、施密特有稳态，电路从翻转，然后再从翻转到，两次翻转所需的是不同的。

84、施密特触发器两次触发电平的差值称为，这种特性叫做。

它的应用广泛，主要有、、和组成等。

85、化简逻辑函数就是使逻辑函数的与或表达式中所含的为最少。

逻辑函数的常用的化简方法有法和法。

86、公式法化简常用的有法、法、法、法。

87、组合逻辑电路不具有功能，它的输出直接由电路的所决定，与输入信号作用前的无关。

88、常用的逻辑部件有、、和。

89、组合逻辑电路的一般分析方法和步骤为：(1)由逻辑电路图写出；(2) 。

(3)列，然后分析。

90、组合逻辑电路的设计方法和步骤为：(1)根据实际问题的逻辑功能，列出 ；(2)写出 ；(3)化简逻辑函数表达式，然后根据表达式 。

91、译码是 的逆过程，它将 转换成 。

译码器主要有 和 两大类。

92、译码显示器主要由 、 和 三部分组成。

译码显示器的功能是将输入的 译成对应的输出信号，用以去驱动显示器，显示出 。

93、主从R-S 触发器的工作特点是：在 接收输入信号，在 翻转。

94、同步式触发器的状态会随输入信号的改变而多次翻转，这种现象称为 ，为防止这种现象的发生，可采用 触发器或 触发器。

95、T 触发器可以看成是JK 触发器的输入端为 时的应用特例。

电子技术基础与技能模拟考试题含答案一、单选题（共40题，每题1分，共40分）1、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：C2、若逻辑函数L=E+E+E+E，则L可简化为A、L=EB、L=2EC、L=4ED、L=3E正确答案：A3、下列关于低频功率放大器的各种叙述中，错误的是A、甲类功放电路只需一只功放管B、音响设备中肯定有功放电路C、乙类功放电路的最高效率可达78.5%D、功率放大器不允许有信号失真正确答案：D4、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、波形图B、逻辑函数表达式C、逻辑电路图D、真值表正确答案：D5、移位寄存器可能是A、双向移位寄存器B、左移寄存器C、都可能D、右移寄存器正确答案：C6、把射极输出器用作多级放大器的第一级，是利用它的A、有一定的电流和功率放大能力B、输入电阻高C、输出电阻低D、电压放大倍数略小于1，电压跟随特性好正确答案：B7、所谓并联型开关稳压电源，是指开关电源中( )并联连接。

A、取样比较电路与负载B、开关管与负载C、反馈网络与取样比较电路D、反馈网络与负载正确答案：B8、要七段共阳数码管要显示字母b，则abcdefg分别为A、0110000B、1101111C、0010000D、1010000正确答案：A9、移位寄存器具有的功能是A、存放数码B、数码移位C、A、B两者均可D、运算正确答案：C10、当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电容B、大电阻C、接通的开关D、断开的开关正确答案：C11、主从JK触发器的初态为0，JK=00时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、一直为1C、在0、1间翻转，最后为0D、一直为0正确答案：D12、放大电路设置偏置电路的目的是A、使放大器工作在截止区B、使放大器工作在饱和区C、使放大器工作在集电极最大允许电流状态下D、使放大器工作在线性放大区正确答案：D13、十进制数码18用8421BCD码表示为A、10010B、100010C、0001D、0111正确答案：C14、模13计数器的开始计数状态为0000，则它的最后计数状态是A、1011B、1100C、1111D、1101正确答案：B15、电子型半导体的形成是通过在本征半导体中掺入微量的A、六价元素B、五价元素C、四价元素D、三价元素正确答案：B16、将或非门电路的所有输入端连接在一起，可实现( )功能。

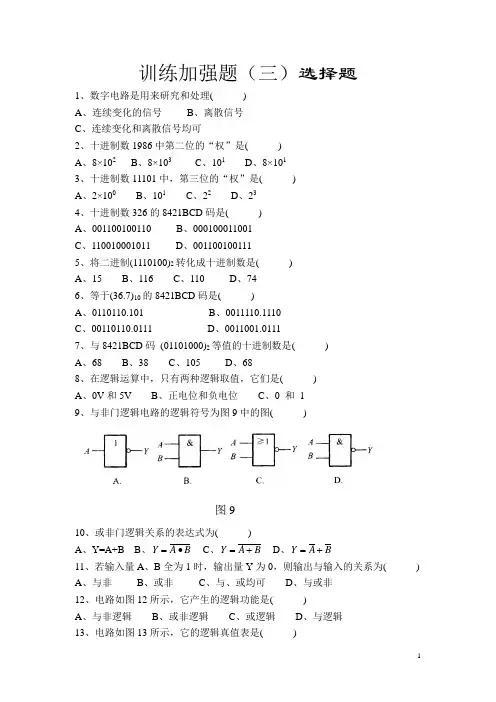

训练加强题（三）选择题1、数字电路是用来研究和处理( )A、连续变化的信号B、离散信号C、连续变化和离散信号均可2、十进制数1986中第二位的“权”是( )A、8×102B、8×103C、101D、8×1013、十进制数11101中，第三位的“权”是( )A、2×100B、101C、22D、234、十进制数326的8421BCD码是( )A、001100100110B、000100011001C、110010001011D、0011001001115、将二进制(1110100)2转化成十进制数是( )A、15B、116C、110D、746、等于(36.7)10的8421BCD码是( )A、0110110.101B、0011110.1110C、00110110.0111D、0011001.01117、与8421BCD码(01101000)2等值的十进制数是( )A、68B、38C、105D、688、在逻辑运算中，只有两种逻辑取值，它们是( )A、0V和5VB、正电位和负电位C、0 和19、与非门逻辑电路的逻辑符号为图9中的图( )图910、或非门逻辑关系的表达式为( )A、Y=A+BB、B=D、BAY+=Y+AY•=C、BA11、若输入量A、B全为1时，输出量Y为0，则输出与输入的关系为( )A、与非B、或非C、与、或均可D、与或非12、电路如图12所示，它产生的逻辑功能是( )A、与非逻辑B、或非逻辑C、或逻辑D、与逻辑13、电路如图13所示，它的逻辑真值表是( )图 12 图 1314、下列真值表对应图14所示门电路中的图( )图14图1515、如图15所示电路的逻辑表达式为( )A 、AC AB Y += B 、Y=AB+ACC 、Y=AB+BCD 、Y=A+B+C16、时序电路可由( )构成。

A 、触发器或门电路B 、门电路C 、触发器或触发器和门电路的组合D 、运算放大器17、时序电路状态的改变( )A 、仅与该时刻的输入信号状态有关B 、仅与时序电路的原状态有关C 、与该时刻的输入信号状态和时序电路原状态均有关D 、以上都不对18、触发器是由门电路构成的，其主要特点是( )A 、和门电路的功能一样B 、具有记忆功能C 、有的具有记忆功能，有的没有记忆功能D 、没有记忆功能19、基本R-S 触发器电路中，触发脉冲消失后，其输出状态( )A 、恢复原状态B 、保持现状态C 、0状态D 、1状态20、同步R-S 触发器在CP=0期间，R =S =1时，触发器状态( )A 、置0B 、置1C 、保持D 、翻转21、J-K 触发器的逻辑功能是( )A 、置0、置1和保持B 、置0、置1、保持、翻转C 、保持、翻转图2222、同步R-S 触发器的逻辑符号是图22中的( )23、对于J-K 触发器，输入J=0，K=1，CP 脉冲作用后，触发器状态应为( )A 、 0B 、1C 、0、1均可D 、状态不定24、由与非门构成的基本R-S 触发器，欲使该触发器保持原态，则输入信号应为 ( )A 、R =S =0B 、R =S =1C 、R =0，S =125、如图25所示主从J-K 触发器，当J-K 端及D S 、D R 端均为高电平或悬空时，该触发器完成的功能为 ( )A 、置0B 、置1 图25C 、计数D 、复位26、一个4位二进制加法计数器起始状态为1001，当最低位接到4个脉冲时，触发器的状态为 ( )A 、00110B 、0100C 、1101D 、110027、构成计数器的基本单元是( )A 、与非门B 、或非门C 、触发器D 、放大器28、8421BCD 十进制计数器的状态为1000，若再输入6个计数脉冲后，计数器的新状态是( )A 、1001B 、0100C 、0011D 、111029、同步计数器和异步计数器比较，同步计数器的显著优点是( )A 、工作速度快B 、触发器的利用率高C 、不受时钟CP 控制D 、计数量大30、寄存器中与触发器相配合的控制电路通常由( )构成。

电子技术基础测试题（含答案）一、单选题（共50题，每题1分，共50分）1、共射极放大电路的交流输出波形下半周失真时为（）失真A、交越B、截止。

C、饱和。

正确答案：C2、与门的逻辑功能是。

A、全高为高。

B、部分高为高。

C、全低为高。

正确答案：A3、射极跟随器的特点是。

A、输入电阻大，输出电阻小。

B、输入电阻小，输出电阻大。

C、输入电阻大，输出电阻大。

正确答案：A4、JK触发器具有（）种逻辑功能。

A、4B、2C、3正确答案：A5、三极管的反向电流ICBO是由（）组成的。

A、多数载流子B、少数载流子。

C、多数载流子和少数载流直。

正确答案：B6、稳压电源是一种将交流电转化成稳定直流电的电路。

A、✔B、×正确答案：A7、多谐振荡器是一种无稳态触发器。

A、×B、✔8、为使电路输入电阻高，输出电阻低，应引入（）A、电流并联负反馈。

B、电流串联负反馈。

C、电压串联负反馈。

正确答案：C9、TTL器件输入脚悬空相当于输入（）电平A、负B、高C、低正确答案：B10、将二进制数1111011写成八进制数应是（）A、173B、1323C、177正确答案：A11、组合逻辑电路的输出与电路的原状态（）A、有关B、无关C、不一定正确答案：A12、PN结两端加正向电压时，那么参加导电的是（）A、既有多数载流子又有少数载流子。

B、少数载流子。

C、多数载流子。

正确答案：C13、逻辑代数运算于普通代数运算结果（）A、有的相同，有的不相同。

B、不想同C、相同正确答案：A14、集成运放在开环情况下，一定工作在非线性区。

A、×B、✔15、数字电路比模拟电路抗干扰能力（）A、强B、相同C、差正确答案：A16、同步二进制计数器一般由t触发器组成。

A、×B、✔正确答案：B17、在由运放组成的电路中运放工作在非线性状态的电路是。

（）A、电压比较器。

B、差值放大器。

C、反相放大器。

正确答案：A18、共射极放大电路的交流输出波形上半周失真时为（）失真A、截止。

Word 2010基础试题及答案一、单项选择题1. Word是Microsoft公司提供的一个________。

A. 操作系统B. 表格处理软件C. 文字处理软件D. 数据库管理系统2. 启动Word是在启动________的基础上进行的。

A. WindowsB. UCDOSC. DOSD. WPS3. 在Word“文件”菜单底部列出的文件名表示________。

A. 该文件正在使用B. 该文件正在打印C. 扩展名为DOC的文件D. Word最近处理过的文件4. Word文档文件的扩展名是。

A. txtB. wpsC. docD. wod5. 第一次保存文件，将出现________对话框。

A. 保存 B 全部保存C. 另存为 D 保存为6. 在Word编辑窗口中要将光标移到文档尾可用________。

A. Ctrl+<End> B <End>C. Ctrl+<Home> D <Home>7. 要打开菜单，可用________键和各菜单名旁带下划线的字母。

A. Ctrl B ShiftC. Alt D Ctrl+Shift8. 以下关于“Word文本行”的说法中，正确的说法为________。

A. 输入文本内容到达屏幕右边界时，只有按回车键才能换行B. Word文本行的宽度与页面设置有关C. 在Word中文本行的宽度就是显示器的宽度D. Word文本行的宽度用户无法控制9.“剪切”命令用于删除文本和图形，并将删除的文本或图形放置到________。

A. 硬盘上 B 软盘上C. 剪贴板上 D 文档上10. 关于Word查找操作的错误说法是________。

A. 可以从插入点当前位置开始向上查找B. 无论什么情况下，查找操作都是在整个文档范围内进行C. Word可以查找带格式的文本内容D. Word可以查找一些特殊的格式符号，如分页线等11. 打印预览中显示的文档外观与________的外观完全相同。

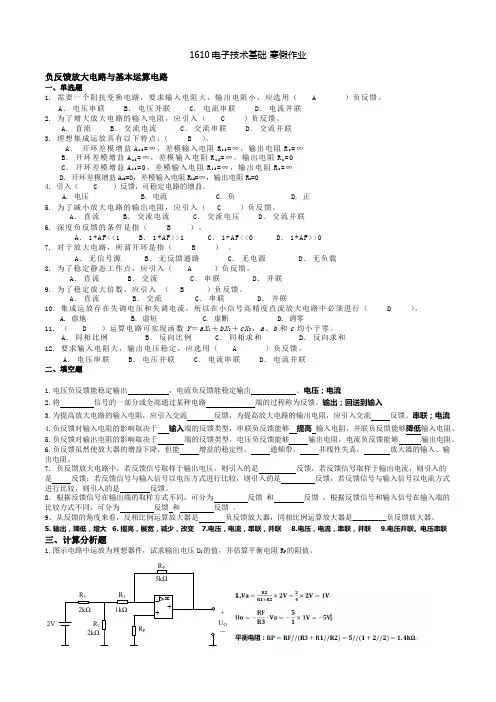

1610电子技术基础 寒假作业负反馈放大电路与基本运算电路一、单选题1. 需要一个阻抗变换电路，要求输入电阻大，输出电阻小，应选用（ A ）负反馈。

A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联2. 为了增大放大电路的输入电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联 3. 理想集成运放具有以下特点：（ B ）。

A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =0 4. 引入（ C ）反馈，可稳定电路的增益。

A. 电压B. 电流C. 负D. 正5. 为了减小放大电路的输出电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流电压D. 交流并联6. 深度负反馈的条件是指（ B ）。

A. 1+AF<<1B. 1+AF>>1C. 1+AF<<0D. 1+AF>>07. 对于放大电路，所谓开环是指（ B ） 。

A. 无信号源B. 无反馈通路C. 无电源D. 无负载8. 为了稳定静态工作点，应引入（ A ）负反馈。

A. 直流B. 交流C. 串联D. 并联9. 为了稳定放大倍数，应引入 （ B ）负反馈。

A. 直流B. 交流C. 串联D. 并联10. 集成运放存在失调电压和失调电流，所以在小信号高精度直流放大电路中必须进行（ D ）。

A. 虚地 B. 虚短 C. 虚断 D. 调零11. （ D ）运算电路可实现函数Y ＝aX 1＋bX 2＋c X 3，a 、b 和c 均小于零。

A. 同相比例B. 反向比例C. 同相求和D. 反向求和 12. 要求输入电阻大，输出电压稳定，应选用（ A ）负反馈。

第二章运算放大器2.1 集成电路运算放大器2。

1。

1答；通常由输入级,中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能.中间级由一级或多级放大电路组成，主要是可以提高电压增益。

输出级电压增益为1，可以为负载提供一定的功率。

2.1.2答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即Vvo很大,直线几乎成垂直直线.非线性区由两条水平线组成，此时的Vo达到极值，等于V+或者V-。

理想情况下输出电压+Vom=V+，-Vom=V-。

2.1.3答:集成运算放大器的输入电阻r约为10^6欧姆，输出电阻r约为100欧姆，开环电压增益Avo约为10^6欧姆。

2.2 理想运算放大器2.2。

1答：将集成运放的参数理想化的条件是:1.输入电阻很高,接近无穷大。

2。

输出电阻很小，接近零.3.运放的开环电压增益很大。

2.2。

2答：近似电路的运放和理想运放的电路模型参考书P27。

2。

3 基本线性运放电路2.3。

1答：1.同相放大电路中，输出通过负反馈的作用，是使Vn自动的跟从Vp,使Vp≈Vn，或Vid=Vp-Vn≈0的现象称为虚短。

2。

由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间Ip=In≈0,这种现象称为虚断。

3.输入电压Vi通过R1作用于运放的反相端，R2跨接在运放的输出端和反相端之间,同相端接地。

由虚短的概念可知,Vn≈Vp=0,因而反相输入端的电位接近于地电位，称为虚地。

虚短和虚地概念的不同:虚短是由于负反馈的作用而使Vp≈Vn,但是这两个值不一定趋向于零，而虚地Vp,Vn接近是零.2.3.2答：由于净输入电压Vid=Vi—Vf=Vp—Vm,由于是正相端输入，所以Vo为正值,Vo等于R1和R2的电压之和，所以有了负反馈电阻后，Vn增大了，Vp不变，所以Vid变小了，Vo变小了,电压增益Av=Vo/Vi变小了。

由上述电路的负反馈作用，可知Vp≈Vn,也即虚短。

第7章时序逻辑电路【7-1】已知时序逻辑电路如图 7.1所示，假设触发器的初始状态均为 0。

(1 )写出电路的状态方程和输出方程。

(2) 分别列出X=0和X=1两种情况下的状态转换表，说明其逻辑功能。

(3) 画出X=1时，在CP 脉冲作用下的 Q i 、Q 2和输出Z 的波形。

解：1 .电路的状态方程和输出方程Q ； 1Q 2 1Z Q 1Q 2CP2. 分别列出X=0和X=1两种情况下的状态转换表，见题表 7.1所示。

逻辑功能为 当X=0时，为2位二进制减法计数器；当 X=1时，为3进制减法计数器。

3. X=1时，在CP 脉冲作用下的 Q 1、Q 2和输出Z 的波形如图7.1(b)所示。

【7-2】电路如图7.2所示，假设初始状态 Q a Q b Q c =000。

(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。

(2) 试分析该电路构成的是几进制的计数器。

X=0X=1 Q 2 Q 1 Q 2 Q 1 0 0 0 0 1 1 1 0 1 0 0 1 01 0图7.1题表7.1 图 7.1(b)图7.2解：1 .写出驱动方程3 .列出状态转换表见题表7.2，状态转换图如图7.2（b ）所示。

4 .由FF a 、FF b 和FF c 构成的是六进制的计数器。

【7-3】在二进制异步计数器中，请将正确的进位端或借位端（Q 或Q ）填入下表触发方式计数器类型加法计数器减法计数器 上升沿触发［ 由（）端引出进位 由（）端引出借位 下降沿触发 由（）端引出进位由（）端引出借位解：题表7-3触发方式 加法计数器 减法计数器 上升沿触发下降沿触发由Q 端引岀进位 由Q 端引岀进位由Q 端引岀借位 由Q 端引岀借位【7-4】电路如图7.4（a ）所示，假设初始状态 Q 2Q 1Q O =OOO 。

1•试分析由FF 1和FF o 构成的是几进制计数器；2. 说明整个电路为几进制计数器。

列出状态转换表，画出完整的状态转换图和 作用下的波形图。

电工学第七版下册电子技术课后练习题含答案前言作为一名电子技术专业的学习者，掌握电工学知识是基础中的基础。

而掌握电工学知识的最好方法，就是不断练习。

本文提供了电工学第七版下册的课后练习题及其答案。

希望能够对大家在学习电工学的过程中提供一定的帮助。

第一章电子技术基础1. 有一只20kΩ，±5%的电阻，求它允许误差的范围？答案允许误差的范围为: 20kΩ × 5% = 1kΩ所以这只电阻的阻值范围为: 20kΩ±1kΩ2. 什么是三极管？答案三极管是一种半导体器件，也叫做双极型晶体管。

它由三个掺杂浓度不同的半导体材料构成（一般为PNP或NPN），分别称为发射极、基极和集电极。

三极管是一种电流控制器件，通过控制基极电流来控制集电极电流。

三极管在电子技术中广泛应用，尤其是在放大器、开关电路和振荡电路中使用较为广泛。

第二章半导体二极管1. 硅板在常温下引入施主原子，会发生什么变化？答案硅板在常温下引入施主原子（如磷原子），会使其变成N型半导体。

引入施主原子的过程叫做掺杂。

在N型半导体中，掺有大量的自由电子，这些自由电子会带负电荷。

由于施主原子掺入的电子不会和晶体中的晶格原子结合，因此其自由电子是比导带中的电子能量更低的电子，即位于导带下方。

2. 硅板在常温下引入受主原子，会发生什么变化？答案硅板在常温下引入受主原子（如硼原子），会使其变成P型半导体。

引入受主原子的过程叫做掺杂。

在P型半导体中，掺有大量的空穴，空穴带正电荷。

由于受主原子掺入的空穴缺少了一个电子，因此其空穴的能量比空穴带中的能量更高，即位于空穴带上方。

第三章晶体管及其基本电路1. 晶体管的三个引脚分别代表什么？答案晶体管的三个引脚分别代表：1.发射极（E）：用来连接基极和集电极之间的导体，主要负责发射电子。

2.基极（B）：设置在发射极与集电极之间的控制电极，主要控制电流。

3.集电极（C）：负责接受发射极电子，主要负责放大电流。

《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子技术基础》（编号为08001）共有单选题,简答题,计算题1,作图题1,作图题2,计算题2,分析题,化简题等多种试题类型，其中，本习题集中有[计算题2,作图题2]等试题类型未进入。
