2011年中考题分类汇编-简单机械和功一、选择题1. （2011济宁）如图所示，使用中属于费力杠杆的工具是第1题2. （2011重庆）如图所示，用拉力F使物体竖直匀速上升，下列说法正确的是A．对物体做的功是额外功B．拉力F做的功是有用功C．拉力F移动的距离是物体移动距离的2倍D．增加物体重力可以增加滑轮组的机械效率第2题3. （2011泉州）如图所示，当高速公路收费站的栏杆升起时，它相当于A．省力杠杆B．费力打杆C．等臂杠杆D．无法确定第3题4. （2011兰州）如图所示，工人用250 N的力将重400 N的物体匀速提升2 m，在此过程中滑轮组的机械效率和所做的额外功分别为A.80% 800JB.80% 1000 JC.62.5% 200JD.80% 200J5. （2011兰州）使用下列工具，费力的是第4题第5题6. （2011临沂）如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适？第6题7. （2011北京）如图所示四种情景中，所使用的杠杆属于费力杠杆的是A.撬棒B.羊角锤C.核桃夹D.食品夹第7题8. （2011福州）如图所示的生活用具中，使用时属于省力杠杆的是A.筷子B.核桃夹C.碗夹D.面包夹第8题9. （2011宁德）下列四位科学家中，以其名字命名功的单位是A.瓦特B.安培C.焦耳D.欧姆 第9题10. （2011天津，多选）粗糙斜面高为h ，长为l ，用沿斜面向上的力把重为G 的物体由斜面底端匀速拉到顶端的过程，拉力做功为W ，则 A.拉力大小为lhGB.拉力大小为lWC.物体受摩擦力大小为lhGW -D. 物体受摩擦力大小为hlGW - 11. （2011沈阳）举重是我国的优势体育项目。

一位身高180cm 的运动员和一位身高160cm的运动员，在挺举项目中用相同时间吧同样重的杠铃举起，如果他们对杠铃所做的功分别为1W 、2W ，功率分别为1P 、2P ，则下列关系式正确的是 A. 2121P P ,W W == B. 2121P P ,W W >>C. 2121P P ,W W =>D. 2121P P ,W W <<12. （2011苏州）如图所示的常用工具中，属于费力杠杆的是第12题 13. （2011苏州）用1个定滑轮和一个动滑轮组成的滑轮组把重150N 的物体匀速提升1m ，不计绳重和摩擦，滑轮组的机械效率为60%，则下列选项错误的是 A.拉力大小一定是125 N B.有用功一定是150J C.总功一定是250J D.动滑轮中一定是100N 二、填空题14. （2011昆明）图中，三个物体的重力均为100N ，a 图中在力F 1的作用下，杠杆处于平衡状态，不计杠杆的重及摩擦，则F l =________N ；在b 图中，不计绳和动滑轮的重及摩擦，则F 2=________N ；在c 图中，大小活塞的面积之比是10：1，不计摩擦，则F 3=________N 。

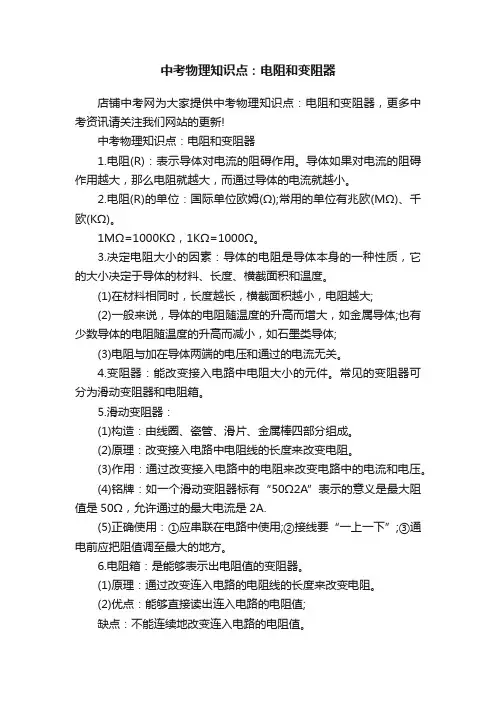

中考物理知识点：电阻和变阻器店铺中考网为大家提供中考物理知识点：电阻和变阻器，更多中考资讯请关注我们网站的更新!中考物理知识点：电阻和变阻器1.电阻(R)：表示导体对电流的阻碍作用。

导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。

2.电阻(R)的单位：国际单位欧姆(Ω);常用的单位有兆欧(MΩ)、千欧(KΩ)。

1MΩ=1000KΩ，1KΩ=1000Ω。

3.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

(1)在材料相同时，长度越长，横截面积越小，电阻越大;(2)一般来说，导体的电阻随温度的升高而增大，如金属导体;也有少数导体的电阻随温度的升高而减小，如石墨类导体;(3)电阻与加在导体两端的电压和通过的电流无关。

4.变阻器：能改变接入电路中电阻大小的元件。

常见的变阻器可分为滑动变阻器和电阻箱。

5.滑动变阻器：(1)构造：由线圈、瓷管、滑片、金属棒四部分组成。

(2)原理：改变接入电路中电阻线的长度来改变电阻。

(3)作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

(4)铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是最大阻值是50Ω，允许通过的最大电流是2A.(5)正确使用：①应串联在电路中使用;②接线要“一上一下”;③通电前应把阻值调至最大的地方。

6.电阻箱：是能够表示出电阻值的变阻器。

(1)原理：通过改变连入电路的电阻线的长度来改变电阻。

(2)优点：能够直接读出连入电路的电阻值;缺点：不能连续地改变连入电路的电阻值。

(3)读数方法：旋盘下面的“△”所对应的示数乘以相应的倍数之和。

2011年测电阻的变式1.（11·福州）14．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是2.（11·漳州）15．如图所示的四种电路中，电阻R O已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是3.（11·北京）33．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻R X的阻值。

小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻R X的阻值，请你只添加两根导线完成图所示的实验电路的连接。

（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。

请你用I1、I2和R0表示R X。

R X = 。

4.（11·成都）B6．实验室备有下列器材：A．待测定值电阻R x：阻值在7~9Ω之间B．滑动变阻器：最大阻值500ΩC．滑动变阻器：最大阻值10ΩD．定值电阻R0：阻值10ΩE．电流表A：测量范围0~0.6A，0~3AF．电源E：电源电压U恒为4VG．单刀双掷开关（双向开关）S及导线若干5.为了较精确地测出待测电阻R x的电阻，小聪、小亮和小英共同设计了下图所示的电路。

（1）在他们设计的电路中，电流表的量程应选_______A，滑动变阻器应选_______（填器材前面的序号字母）。

（2）小亮设计的实验操作主要步骤是：Ⅰ．将开关掷向a，移动滑片P至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）；Ⅱ．将开关掷b，移动滑片P至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）；小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，正确的步骤Ⅱ应该是：将开关掷向b，___________________________________________。

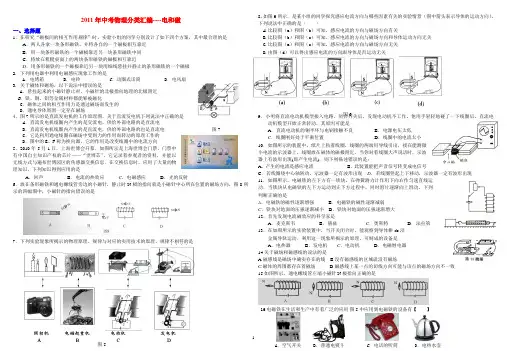

图62011年中考物理分类汇编----电和磁一、选择题1．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是 A ．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近 B ．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间 C ．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D ．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极 2. 下列用电器中利用电磁感应现象工作的是A ．电烤箱B ．电铃C ．动圈式话筒D ．电风扇 3. 关于磁体和磁场，以下说法中错误的是A ．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B ．铁、铜、铝等金属材料都能够被磁化C ．磁体之间的相互作用力是通过磁场而发生的5．2010年5月1日，上海世博会开幕．如图所示是上海世博会门票，门票中有中国自主知识产权的芯片——“世博芯”，它记录着参观者的资料，并能以无线方式与遍布世博园区的传感器交换信息．在交换信息时，应用了大量的物理知识，下列知识得到应用的是A ．回声B ．电流的热效应C ．电磁感应D ．光的反射6．放在条形磁铁和通电螺线管旁边的小磁针，静止时N 极的指向就是小磁针中心所在位置的磁场方向，图8所示的四幅图中，小磁针的指向错误的是7．下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是8.如图6所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（ ）A .比较图（a ）和图（b ）可知，感应电流的方向与磁场方向有关B.比较图（b ）和图（c ）可知，感应电流的方向与磁场方向和导体运动方向无关C.比较图（a ）和图（c ）可知，感应电流的方向与磁场方向无关D.由图（d ）可以得出感应电流的方向跟导体是否运动无关9．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A ．直流电动机的铜半环与电刷接触不良B ．电源电压太低C ．线圈刚好处于平衡位置D ．线圈中的电流太小 10．如图所示的装置中，纸片上粘着线圈，线圈的两端用导线引出，接在能测微小电流的示波器上，线圈放在磁体的磁极附近．当你对着线圈大声说话时，示波器上有波形出现(即产生电流)．则下列描述错误的是： A ．产生的电流是感应电流 B ．此装置能把声音信号转变成电信号C ．若线圈绕中心轴转动，示波器一定有波形出现D ．若线圈竖起上下移动，示波器一定有波形出现 11．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是A ．电磁铁的磁性逐渐增强B ．电磁铁的磁性逐渐减弱C ．铁块对地面的压强逐渐减小D ．铁块对地面的压强逐渐增大 12．首先发现电流磁效应的科学家是A ．麦克斯韦B ．赫兹C ．奥斯特D ．法拉第 13．在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab 沿 金属导轨运动．利用这一现象所揭示的原理，可制成的设备是 A ．电热器 B ．发电机 C ．电动机 D ．电磁继电器 14.关于磁场和磁感线的说法的是A.磁感线是磁场中确实存在的线B.没有磁感线的区域就没有磁场C.磁体的周围都存在着磁场D.磁感线上某一点的切线方向可能与该点的磁场方向不一致 15.如图所示，通电螺线管左端小磁针N 极指向正确的是16电磁铁在生活和生产中有着广泛的应用.图5中应用到电磁铁的设备有【 】17．如图3所示的四个图的装置可以用来演示物理现象，则下列表述正确的是A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系18．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻(GMR)效应，荣获诺贝尔物理学奖。

2011年中考物理试题汇编——学科内综合8．（2011沈阳）罐头的瓶盖很难拧开，用螺丝刀把瓶盖撬起一个缝隙，会听到“噗”的一声，瓶盖就很容易被拧开。

关于此过程涉及的物理知识，下列说法正确的是( ＡＢＤ)A．起初瓶盖很难拧开是由于受到大气压的作用B．撬起一个缝隙时听到“噗”的一声是空气振动产生的C．撬瓶盖时用的螺丝刀相当于费力杠杆D．瓶盖沿瓶口的螺纹螺旋上升(如图1)，利用了斜面省力的原理6．（2011沈阳）下列几个探究实例的描述中，采用了控制变量研究方法的是( Ａ)A．研究物体动能与速度的关系时，保持质量不变B．通过吸引大头针数目的多少，判断电磁铁磁性的强弱C．在平面镜成像的实验中，让蜡烛与虚像重合来确定虚像的位置D．将发声的音叉靠近乒乓球，乒乓球被弹开说明音叉在振动30.（2011陕西）(4分)根据图示实验，完成填空。

（1）图-1所示，将光屏放在像的位置，发现光屏上并没有像，说明平面镜所成的像是像。

（2）图-2所示的实验现象说明分子在永不停息地做。

（3）图-3所示，将正在发声的音叉接触轻质小球,小球被弹开,说明了声音是由物体产生的。

（4）图-4所示线框的底边ab在磁场中做切割磁感线运动时会产生。

30【答案】（1）虚（2）运动（或无规则运动）（3）振动（4）感应电流（2011陕西）用电吹风吹干湿头发的过程涉及了许多物理知识，下列说法正确的是电吹风机中的电动机和电热丝是串联的湿头发被吹干的过程中，水蒸发放热电吹风机能吹出热风，应用了电流的热效应湿头发被吹起，说明力是维持物体运动的原因【答案】C【解析】电吹风机中的电动机和电热丝是并联的，选项A错误；湿头发被吹干的过程中，水蒸发吸热，选项B错误；湿头发被吹起，说明力改变了湿头发原来的静止状态，力是改变物体运动状态的原因，选项D错误。

24.（2011陕西）（3分）如图是一款带有放大镜的指甲刀。

使用时，透镜到指甲的距离应一倍焦距（选填“大于”、“等于”或“小于”）；拇指按压的杠杠是杠杠，人的指甲对上刀刃的阻力方向是的（选填“向上”或“向下”）。

2013年全国各地中考物理试题分类汇编--电学压轴题之传感器、变阻器等问题1、（2013孝感）如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0——0.6A的电流表），R X为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。

（1）当R X所受压力为零时，R X的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）（3）油箱装满油时，油对R X的压力与压强各为多少？（1）当F=0时，由图乙可知R X =300Ω（2）当油箱内汽油用完时，F=0，R X =300Ω由欧姆定律得I=U/(R X +R0 )=24V/(300Ω+10Ω)=0.08A(3)当油箱加满油时，由题意及图丙可知，此时I=0.6A结合I=U/(R X +R0 ) 得，R X =U/I－R0 =24V/0.6A－10Ω=30Ω当R X =30Ω时，由图乙可知此时F=2.8N油对R X的压强p=F/S=2.8N/(10×10-4m2)=2.8×103Pa2、（2013河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。

他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。

闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。

已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。

(1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。

请你判断灯________ (选填“L1”或“L2”)是红灯。

(2)某水平公路桥禁止质量大于或等于20t 的车辆通行，要用小强设计的装置为此桥报警，R 的阻值应调节为多少?（g 取10N/kg ）(3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。

初中物理电阻器和变阻器【考点精讲】1. 结构及其示意图如图所示：2. 原理：通过改变连入电路中电阻丝的长度来改变电阻的大小。

3. 符号：4. 使用方法：（1）滑动变阻器要与被控制的用电器串联在电路中；（2）将滑动变阻器连入电路中时，应采取“一上一下”两个接线柱的接法；（3）在闭合开关前，应将滑动变阻器的阻值调到最大处。

使用接线柱连入电路的电阻线滑片右移时电阻的变化A、B AB 不变A、C AP 增大A、D AP 增大B、C BP 减小B、D BP 减小C、D 无电阻为05.对于旋盘式电阻箱而言，面板上往往有两个接线柱，四个旋钮，调节旋钮，由两个接线柱就能得出0~9999Ω之间的任意数值的电阻值。

各旋钮对应指示点的读数乘以面板上标记的倍数，然后相加就是两个接线柱间的电阻值。

【典例精析】例题1 如图所示，滑动变阻器有4个接线柱，使用时只需接入其中两个，因此有6种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A. 接A和DB. 接B和CC. 接A和BD. 接C和D思路导航：本题考查滑动变阻器的正确连接方法。

滑动变阻器要改变电路中的电阻，必须能改变接入电路中的电阻线的长度，因此正确的接线方法是选择“一上一下”两个接线柱，选项C、D不符合题目要求；当选用电阻线两个接线柱B 和C时，电阻不可变且最大，但是能对电路起保护作用，B不符合题目要求；当选用金属杆上的两个接线柱A和D时，电阻不变且最小（为0），电路中的电流最大，对电路起不到保护作用，可能损坏仪器。

答案：A例题2 电位器是电器设备中常用的电路元件（如图所示），在音响设备中电位器必须与扬声器_________（选填“串”或“并”）联.已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和__________接入电路。

思路导航：电位器实质是滑动变阻器，通过调节滑动变阻器的阻值，来调节通过扬声器的电流。

2011年中考物理试题汇编——运动与能量1、（2011年安徽）如图所示，某物体(可看成一个点)从坐标原点0开始以3cm ／s的速度沿x轴正方向匀速运动2s，然后以4cm／s的速度沿y轴正方向运动2s到P点(图中未标出)。

若物体直接从O点沿直线匀速运动到P点，所用时间也为2s，则物体的速度大小为_____cm／s。

2、（2011年北京）小英乘坐在行驶的“和谐号”列车上，看到路旁的树向后运动，小英是以为参照物的。

3、（2011年北京）一辆汽车以25m/s的速度匀速行驶，该车在20s内行驶的路程是 m。

4、（2011年广安）小王同学在端午节时随父亲到嘉陵江上乘船游玩。

当船加速行驶时，船受到（填“平衡力”或“非平衡力”）作用；此时以为参照物，小王是静止的。

5、（2011年泰州）空中加油机加油过程中，加油机、受油机沿同一水平方向以相同的速度飞行，以加油机为参照物，受油机是的；以为参照物，加油机是运动的。

6、（2011年广东）坐在行驶火车上的乘客，我们说他静止是以下列哪个物体为参照物的A.火车车厢B.铁轨C.迎面开来的火车D.车厢里走动的乘务员7、（2011年临沂）周日，晓月和晓华骑双人自行车郊游，在如图所示的行驶过程中以晓华为参照物，晓明是的。

（2011年苏州）机场周围不允许有鸟类飞行，以免撞毁飞机．这是因为A．以地面为参照物，鸟的速度很大B．以机场内步行的人为参照物，鸟的速度很大C．以停在机场的飞机为参照物，鸟的速度很大D．以正在飞行的飞机为参照物，乌的速度很大（2011年无锡）如图所示，坐在甲火车中的小华在车窗里看到乙火车的车头，过一会儿，她又在车窗里看到乙火车的车尾．若两火车车头朝向一致，下列关于它们运动情况的判断，不可能的是CA．甲火车停在轨道上，乙火车向前运动B．两列火车均向前运动，但甲火车运动较慢C．两列火车均向后倒车，但甲火车运动较慢D．甲火车向后倒车，乙火车停在轨道上（2011年大连）某旅游船在湖面上航行，小明坐在该旅游船的座位上。
