化工厂仪表分类化工厂仪表是指用于监测和控制化工生产过程中各种物理量和化学参数的仪器设备。

根据其功能和特点，可以将化工厂仪表分为以下几类。

1. 流量仪表流量仪表用于测量流体在管道中的流量，常见的流量仪表有流量计、涡街流量计、电磁流量计等。

它们通过感应流体流过仪表时产生的压力、速度或电磁感应来测量流量。

流量仪表在化工生产中起到了重要的监测和控制作用，能够确保生产过程的稳定性和安全性。

2. 压力仪表压力仪表用于测量流体、气体或蒸汽中的压力，常见的压力仪表有压力变送器、压力表等。

它们通过感应流体对仪表产生的压力来测量压力值。

压力仪表在化工生产中用于监测和控制各种压力参数，保证生产过程的正常运行。

3. 温度仪表温度仪表用于测量物体或介质的温度，常见的温度仪表有温度传感器、温度计等。

它们通过感应物体或介质的热量变化来测量温度。

温度仪表在化工生产中用于监测和控制物料的温度，保证生产过程的温度稳定性和安全性。

4. 液位仪表液位仪表用于测量容器或管道中液体的液位高度，常见的液位仪表有液位计、超声波液位计等。

它们通过感应液体与仪表之间的介质压力或超声波的反射来测量液位高度。

液位仪表在化工生产中用于监测和控制液位，确保生产过程的液位稳定和安全。

5. 分析仪表分析仪表用于对物料或介质进行分析和检测，常见的分析仪表有气体分析仪、液体分析仪等。

它们通过感应物料或介质中的化学成分来进行分析和检测。

分析仪表在化工生产中用于监测和控制物料的成分和质量，保证产品的质量和安全性。

以上是化工厂仪表的主要分类，每种仪表在化工生产中都起到了重要的作用。

它们通过监测和控制各种物理量和化学参数，保证了化工生产过程的稳定性、安全性和产品质量。

化工厂仪表的发展也不断推动着化工工艺的进步和优化，为化工行业的发展做出了重要贡献。

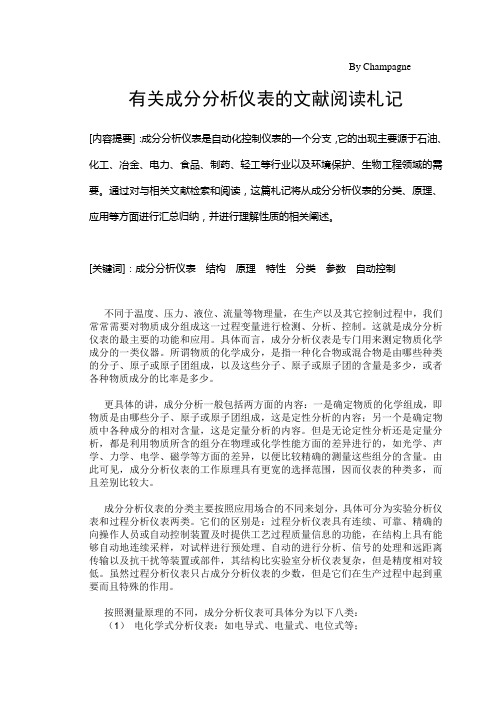

By Champagne 有关成分分析仪表的文献阅读札记[内容提要]：成分分析仪表是自动化控制仪表的一个分支，它的出现主要源于石油、化工、冶金、电力、食品、制药、轻工等行业以及环境保护、生物工程领域的需要。

通过对与相关文献检索和阅读，这篇札记将从成分分析仪表的分类、原理、应用等方面进行汇总归纳，并进行理解性质的相关阐述。

[关键词]：成分分析仪表结构原理特性分类参数自动控制不同于温度、压力、液位、流量等物理量，在生产以及其它控制过程中，我们常常需要对物质成分组成这一过程变量进行检测、分析、控制。

这就是成分分析仪表的最主要的功能和应用。

具体而言，成分分析仪表是专门用来测定物质化学成分的一类仪器。

所谓物质的化学成分，是指一种化合物或混合物是由哪些种类的分子、原子或原子团组成，以及这些分子、原子或原子团的含量是多少，或者各种物质成分的比率是多少。

更具体的讲，成分分析一般包括两方面的内容：一是确定物质的化学组成，即物质是由哪些分子、原子或原子团组成，这是定性分析的内容；另一个是确定物质中各种成分的相对含量，这是定量分析的内容。

但是无论定性分析还是定量分析，都是利用物质所含的组分在物理或化学性能方面的差异进行的，如光学、声学、力学、电学、磁学等方面的差异，以便比较精确的测量这些组分的含量。

由此可见，成分分析仪表的工作原理具有更宽的选择范围，因而仪表的种类多，而且差别比较大。

成分分析仪表的分类主要按照应用场合的不同来划分，具体可分为实验分析仪表和过程分析仪表两类。

它们的区别是：过程分析仪表具有连续、可靠、精确的向操作人员或自动控制装置及时提供工艺过程质量信息的功能，在结构上具有能够自动地连续采样，对试样进行预处理、自动的进行分析、信号的处理和远距离传输以及抗干扰等装置或部件，其结构比实验室分析仪表复杂，但是精度相对较低。

虽然过程分析仪表只占成分分析仪表的少数，但是它们在生产过程中起到重要而且特殊的作用。

按照测量原理的不同，成分分析仪表可具体分为以下八类：（1）电化学式分析仪表：如电导式、电量式、电位式等；（2）热学式分析仪表：如热导式、热化学式、热谱式等；（3）磁学是分析仪表：如磁性氧量分析仪、核磁共振波谱仪等；（4）光学式分析仪表：如分析式光学分析仪、发热式光学分析仪等；（5）射线式分析仪表：如X射线分析仪、γ射线分析仪、同位素分析仪等；（6）色谱分析仪表：如气相色谱仪等；（7）电子光学和离子光学分析式仪表：如电子探针、质谱仪、离子探针等；（8）物质性测量仪表：如水分计、粘度计、湿度计、密度计、电导率测量仪等。

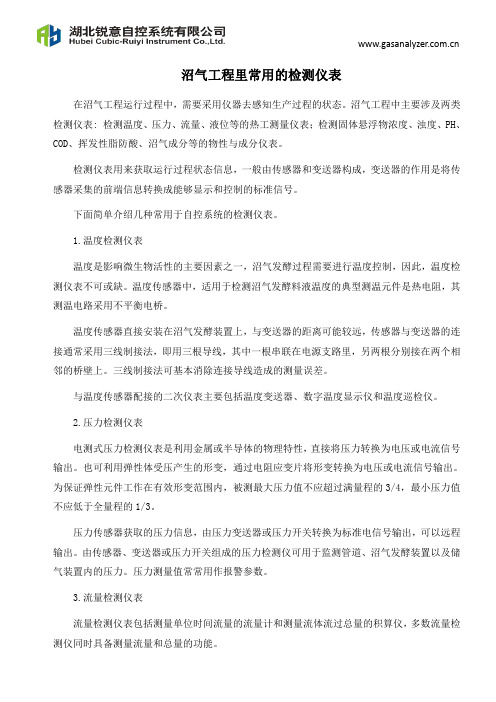

沼气工程里常用的检测仪表在沼气工程运行过程中，需要采用仪器去感知生产过程的状态。

沼气工程中主要涉及两类检测仪表:检测温度、压力、流量、液位等的热工测量仪表；检测固体悬浮物浓度、浊度、PH、COD、挥发性脂防酸、沼气成分等的物性与成分仪表。

检测仪表用来获取运行过程状态信息，一般由传感器和变送器构成，变送器的作用是将传感器采集的前端信息转换成能够显示和控制的标准信号。

下面简单介绍几种常用于自控系统的检测仪表。

1.温度检测仪表温度是影响微生物活性的主要因素之一，沼气发酵过程需要进行温度控制，因此，温度检测仪表不可或缺。

温度传感器中，适用于检测沼气发酵料液温度的典型测温元件是热电阻，其测温电路采用不平衡电桥。

温度传感器直接安装在沼气发酵装置上，与变送器的距离可能较远，传感器与变送器的连接通常采用三线制接法，即用三根导线，其中一根串联在电源支路里，另两根分别接在两个相邻的桥壁上。

三线制接法可基本消除连接导线造成的测量误差。

与温度传感器配接的二次仪表主要包括温度变送器、数字温度显示仪和温度巡检仪。

2.压力检测仪表电测式压力检测仪表是利用金属或半导体的物理特性，直接将压力转换为电压或电流信号输出。

也可利用弹性体受压产生的形变，通过电阻应变片将形变转换为电压或电流信号输出。

为保证弹性元件工作在有效形变范围内，被测最大压力值不应超过满量程的3/4，最小压力值不应低于全量程的1/3。

压力传感器获取的压力信息，由压力变送器或压力开关转换为标准电信号输出，可以远程输出。

由传感器、变送器或压力开关组成的压力检测仪可用于监测管道、沼气发酵装置以及储气装置内的压力。

压力测量值常常用作报警参数。

3.流量检测仪表流量检测仪表包括测量单位时间流量的流量计和测量流体流过总量的积算仪，多数流量检测仪同时具备测量流量和总量的功能。

检测流量的方式很多，其中电磁流量计因其传感器的光滑测量管内无阻流部件，使仪表压力损失极小，且不易堵塞，在检测液固两相介质流量方面有优势，故具有一定导电率的污水流量适合用电磁流量计检测，但若污水中含有较多铁磁性物质及大量水泡时会影响测量精度。

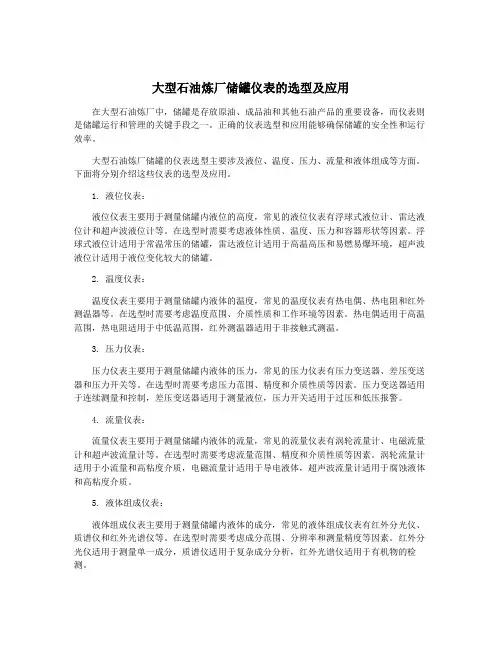

大型石油炼厂储罐仪表的选型及应用在大型石油炼厂中，储罐是存放原油、成品油和其他石油产品的重要设备，而仪表则是储罐运行和管理的关键手段之一。

正确的仪表选型和应用能够确保储罐的安全性和运行效率。

大型石油炼厂储罐的仪表选型主要涉及液位、温度、压力、流量和液体组成等方面。

下面将分别介绍这些仪表的选型及应用。

1. 液位仪表：液位仪表主要用于测量储罐内液位的高度，常见的液位仪表有浮球式液位计、雷达液位计和超声波液位计等。

在选型时需要考虑液体性质、温度、压力和容器形状等因素。

浮球式液位计适用于常温常压的储罐，雷达液位计适用于高温高压和易燃易爆环境，超声波液位计适用于液位变化较大的储罐。

2. 温度仪表：温度仪表主要用于测量储罐内液体的温度，常见的温度仪表有热电偶、热电阻和红外测温器等。

在选型时需要考虑温度范围、介质性质和工作环境等因素。

热电偶适用于高温范围，热电阻适用于中低温范围，红外测温器适用于非接触式测温。

3. 压力仪表：压力仪表主要用于测量储罐内液体的压力，常见的压力仪表有压力变送器、差压变送器和压力开关等。

在选型时需要考虑压力范围、精度和介质性质等因素。

压力变送器适用于连续测量和控制，差压变送器适用于测量液位，压力开关适用于过压和低压报警。

4. 流量仪表：流量仪表主要用于测量储罐内液体的流量，常见的流量仪表有涡轮流量计、电磁流量计和超声波流量计等。

在选型时需要考虑流量范围、精度和介质性质等因素。

涡轮流量计适用于小流量和高粘度介质，电磁流量计适用于导电液体，超声波流量计适用于腐蚀液体和高粘度介质。

5. 液体组成仪表：液体组成仪表主要用于测量储罐内液体的成分，常见的液体组成仪表有红外分光仪、质谱仪和红外光谱仪等。

在选型时需要考虑成分范围、分辨率和测量精度等因素。

红外分光仪适用于测量单一成分，质谱仪适用于复杂成分分析，红外光谱仪适用于有机物的检测。

大型石油炼厂储罐仪表的选型及应用需要综合考虑液位、温度、压力、流量和液体组成等因素，并根据具体的工艺要求和环境条件选择合适的仪表设备。

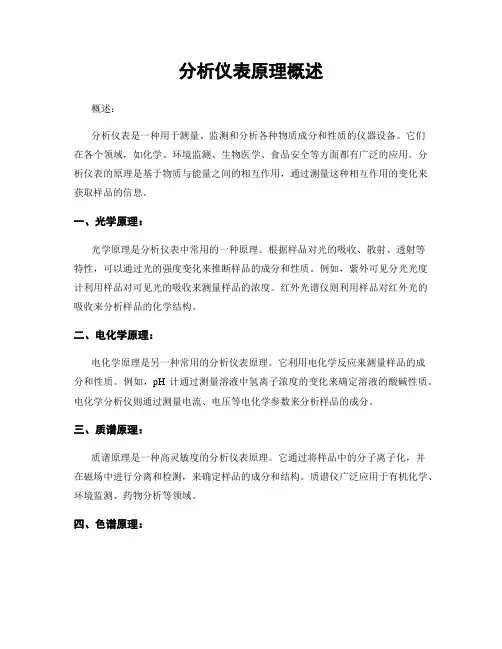

分析仪表原理概述概述：分析仪表是一种用于测量、监测和分析各种物质成分和性质的仪器设备。

它们在各个领域，如化学、环境监测、生物医学、食品安全等方面都有广泛的应用。

分析仪表的原理是基于物质与能量之间的相互作用，通过测量这种相互作用的变化来获取样品的信息。

一、光学原理：光学原理是分析仪表中常用的一种原理。

根据样品对光的吸收、散射、透射等特性，可以通过光的强度变化来推断样品的成分和性质。

例如，紫外可见分光光度计利用样品对可见光的吸收来测量样品的浓度。

红外光谱仪则利用样品对红外光的吸收来分析样品的化学结构。

二、电化学原理：电化学原理是另一种常用的分析仪表原理。

它利用电化学反应来测量样品的成分和性质。

例如，pH计通过测量溶液中氢离子浓度的变化来确定溶液的酸碱性质。

电化学分析仪则通过测量电流、电压等电化学参数来分析样品的成分。

三、质谱原理：质谱原理是一种高灵敏度的分析仪表原理。

它通过将样品中的分子离子化，并在磁场中进行分离和检测，来确定样品的成分和结构。

质谱仪广泛应用于有机化学、环境监测、药物分析等领域。

四、色谱原理：色谱原理是一种将混合物中的成分分离并进行定量分析的方法。

它利用样品中各组分在固定相或液相中的分配系数不同，通过在色谱柱中的运动速度差异来实现分离。

气相色谱、液相色谱等都是常见的色谱分析方法。

五、核磁共振原理：核磁共振原理是一种利用核自旋共振现象来分析样品的原理。

它通过在外加磁场和射频场的作用下，使样品中的核自旋发生共振吸收，从而得到样品的结构和成分信息。

核磁共振广泛应用于有机化学、生物医学、材料科学等领域。

六、质量光谱原理：质量光谱原理是一种利用质量光谱仪来分析样品的原理。

它通过将样品中的分子或离子离子化，并在磁场中进行分离和检测，来确定样品的成分和结构。

质量光谱仪广泛应用于有机化学、环境监测、药物分析等领域。

七、热分析原理：热分析原理是一种利用样品在升温过程中的质量、体积、热量等性质的变化来分析样品的原理。
