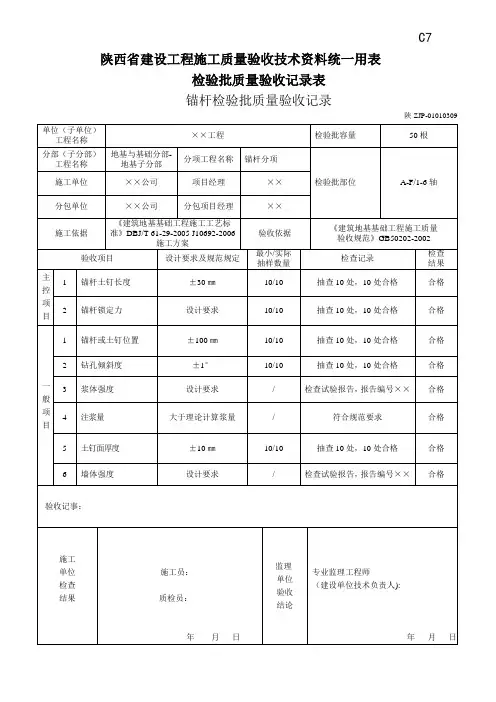

锚杆及土钉墙支护工程检验批质量验收记录表

C7
陕西省建设工程施工质量验收技术资料统一用表
检验批质量验收记录表

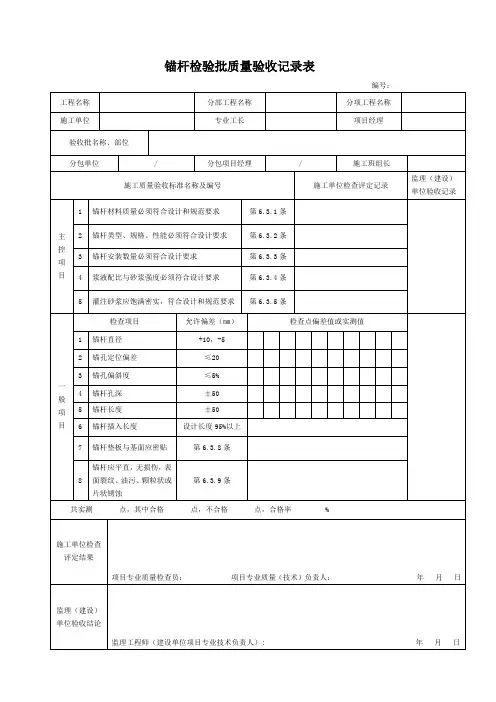

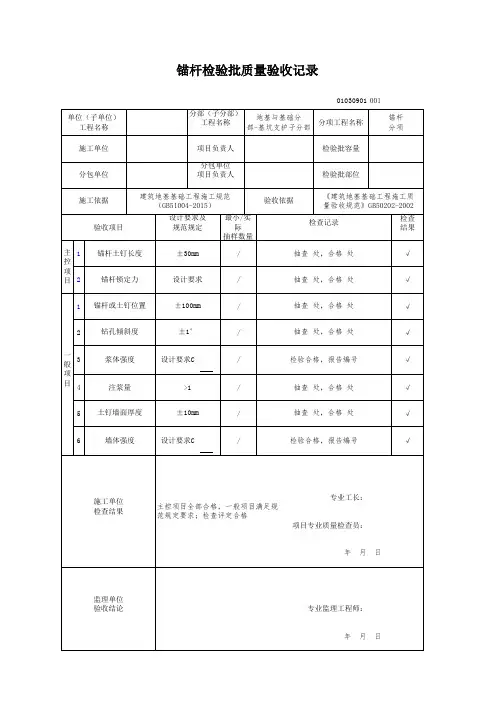

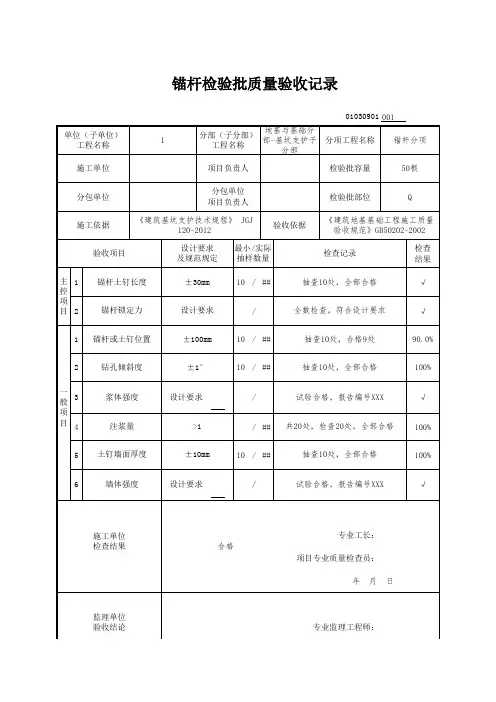

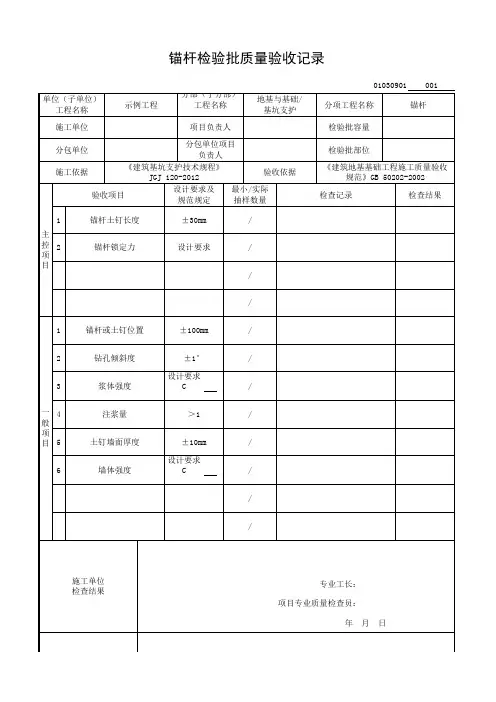

锚杆检验批质量验收记录
陕ZJP-01010309
陕西省建设工程质量安全监督总站编印编写说明：
一、验收依据
1、《建筑工程施工质量验收统一标准》GB 50300-2013
2、《建筑地基基础工程施工质量验收规法》GB 50202-2002
二、规范摘要
《建筑地基基础工程施工质量验收规法》GB 50202-2002
7.4.1锚杆及土钉墙支护工程施工前应熟悉地质资料、设计图纸及周围环境，降水系
统应确保正常工作，必须的施工设备能正常运转。

7.4.2一般情况下，应遵循分段开挖、分段支护的原则，，不宜按一次挖就再行支护
的方式施工。

《建筑工程施工质量验收统一标准》GB 50300-2013
3.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应
符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9
的要求
表3.0.9检验批最小抽样数量
主控项目：
1）锚杆土钉长度±30㎜，尺量检查。

2）锚杆锁定力，符合设计要求，现场抽样实测。

一般项目：
1）锚杆或土钉位置±100㎜，尺量检查
2）钻杆倾斜度±1°，测钻机倾角。

3）浆体强度，符合设计要求，取样检验，检查试验报告。

4）注浆量，实际注浆量大于理论计算量，检查计量数据。

5）土钉面厚度±10㎜，尺量检查。

6）墙体强度，符合设计要求，取样检验，检查试验报告。

检查结果：主控项目填合格，一般项目填合格或合格率。

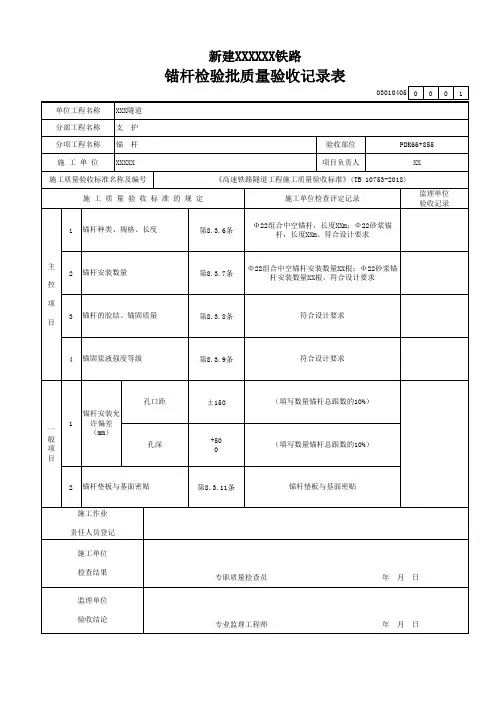

新建
XXXXXX 铁路
XXX 隧道
XXXXX
Φ22组合中空锚杆，长度XXm ；Φ22砂浆锚杆，长度XXm 。

符合设计要求
Φ22组合中空锚杆安装数量XX 根；Φ22砂浆锚杆安装数量XX 根。

符合设计要求符合设计要求符合设计要求（填写数量锚杆总跟数的10%）（填写数量锚杆总跟数的10%）锚杆垫板与基面密贴
锚杆垫板与基面密贴
XX
新建
XXXXXX 铁路
XXX 隧道
XXXXX
Φ22组合中空锚杆，长度XXm ；Φ22砂浆锚杆，长度XXm 。

符合设计要求
Φ22组合中空锚杆安装数量XX 根；Φ22砂浆锚杆安装数量XX 根。

符合设计要求符合设计要求符合设计要求（填写数量锚杆总跟数的10%）（填写数量锚杆总跟数的10%）锚杆垫板与基面密贴
锚杆垫板与基面密贴
XX。

1/
2/
1/
2/

4/
5/
墙体强度设计要求C 浆体强度设计要求C监理单位 验收结论 施工单位 检查结果 //专业监理工程师： 年 月 日主 控 项 目一般 项目 36

专业工长：
项目专业质量检查员：

年 月 日

注浆量>1
土钉墙面厚度±10mm

锚杆或土钉位置±100mm
钻孔倾斜度±1°

锚杆土钉长度±30mm
锚杆锁定力设计要求

施工依据验收依据
《建筑地基基础工程施工质
量验收规范》GB50202-2002

验收项目设计要求及 规范规定 最小/实际 抽样数量检查记录 检查 结果

分包单位分包单位 项目负责人 检验批部位
施工单位项目负责人检验批容量
单位（子单位） 工程名称分部（子分部）
工程名称
分项工程名称

土钉墙检验批质量验收记录

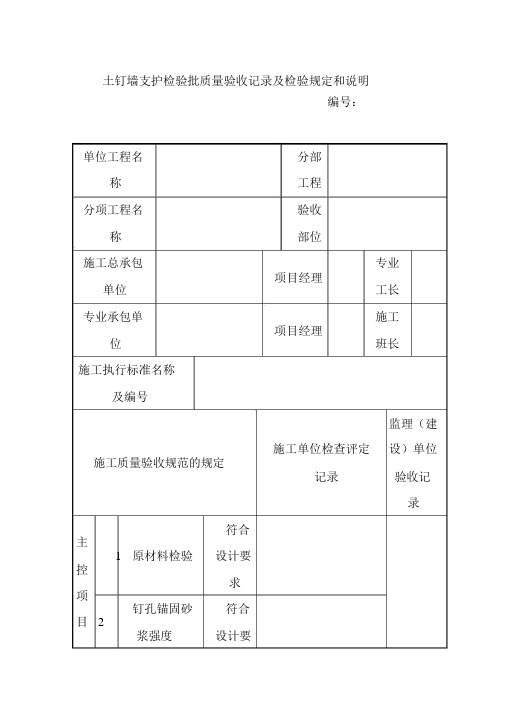

土钉墙支护检验批质量验收记录及检验规定和说明编号：单位工程名分部称工程分项工程名验收称部位施工总承包专业单位项目经理工长专业承包单施工位项目经理班长施工执行标准名称及编号监理（建施工单位检查评定设）单位施工质量验收规范的规定记录验收记录主符合1 原材料检验设计要控求项钉孔锚固砂符合目 2浆强度设计要求符合喷射混凝土3设计要强度求1土钉孔深50mm 一2土钉间距50mm 般土钉长度50mm 项网格间距50mm 目土钉墙面厚50mm度施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技负责人：年月日检验规定和说明适用范围：本表适用于土钉墙的施工质量验收。

检验批的划分：每一个施工段为一个检验批。

主控项目：1.土钉墙工程所用钢材、水泥等原材料必须符合设计要求。

检验数量：施工单位、监理单位按进场的批次和产品的抽样检验方案检验。

检验方法：观察和检查材料合格证、检查试验报告。

2.土钉的布置形式应符合设计要求。

检验数量：施工单位、监理单位全数检查。

检验方法：观察检查和查阅设计文件。

3.钉孔锚固砂浆强度等级应符合设计要求。

检验数量：施工单位每3组，不足100m 砂浆取试件 1100m3亦按一批计；监理单位按施工单位检查数量的30%作见证检验或 10%作平行检验，且不少于 1 组。

检验方法：砂浆试件做抗压强度试验。

4.喷射混凝土强度等级应符合设计要求。

检验数量：施工单位每3喷射混凝土制取试件 1 100m组，不足 100m3亦制取试件 1 组；监理单位按施工单位检查数量的 30%见证检验或 10%平行检验，且不少于 1 组。

检验方法：混凝土试件做抗压强度试验。

5.钢筋网的规格、尺寸、网与土钉的连接应符合设计要求。

检验数量：施工单位按网面积的10% 进行检查；监理单位按施工单位检查数量的30%作见证检验。

检验方法：网的规格采用尺量，挂网与土钉的连接采用观察及查焊接试验报告。

一般项目：1.土钉孔深度、间距、长度允许偏差及检验标准应符合下表的规定。

锚杆注浆记录表三篇篇一：锚杆注浆记录表锚杆及土钉墙支护工程检验批质量验收记录表锚杆及土钉墙支护工程检验批质量验收记录表锚杆及土钉墙支护工程检验批质量验收记录表锚杆及土钉墙支护工程检验批质量验收记录表锚杆及土钉墙支护工程检验批质量验收记录表篇二：锚杆注浆记录表锚杆注浆记录表工程名称：XX市中天：万里湘江：B区边坡支护边坡工程施工单位：XX建筑勘察设计有限公司 20XX 年 9 月日检查部位：B区AD部位第 18 页共 131 页第 19 页共 131 页第 20 页共 131 页锚杆注浆记录表工程名称：XX市中天：万里湘江：B区边坡支护边坡工程施工单位：XX建筑勘察设计有限公司年月日检查部位：B区AD部位锚杆注浆记录表工程名称：XX市中天：万里湘江：B区边坡支护边坡工程施工单位：XX建筑勘察设计有限公司年月日检查部位：B区AD部位篇三：锚杆注浆记录表锚杆注浆施工记录表工程名称：建设单位：设计单位：监理单位：设计钻孔直径：φ110mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：施工部位：记录员：施工单位：注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：7号楼内侧1坡面记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200施工部位：7号楼内侧2面记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：7号楼内侧2面记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：7号楼内侧2面记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：8楼内侧3记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：8号楼内侧3坡面记录员：施工单位：XX市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：XX·水晶郦苑边坡治理锚喷工程建设单位：XX市兴胜房地产开发有限公司设计单位：XX省XX地质勘察施工公司监理单位：XX江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200 施工部位：8楼内侧3。
