路由协议与交换技术实验指导书实验目的本实验旨在使学生掌握路由协议与交换技术的基本概念、原理和实现方法，通过实践操作，加深对路由协议和交换技术的理解，并提高解决实际网络问题的能力。
实验环境•模拟器软件：GNS3、Packet Tracer等•操作系统：Windows、Linux或者macOS•实验设备：至少两台路由器、至少两台交换机、一台主机等实验内容1.路由协议实验–实验1：使用静态路由配置实验1.搭建实验网络拓扑2.在各个路由器上配置静态路由3.验证静态路由配置是否生效–实验2：使用RIP协议实验1.搭建实验网络拓扑2.在各个路由器上配置RIP协议3.验证RIP协议配置是否生效–实验3：使用OSPF协议实验1.搭建实验网络拓扑2.在各个路由器上配置OSPF协议3.验证OSPF协议配置是否生效2.交换技术实验–实验4：VLAN实验1.搭建实验网络拓扑2.配置VLAN及端口划分3.验证VLAN配置是否生效–实验5：交换机间链路聚合实验1.搭建实验网络拓扑2.配置交换机间链路聚合3.验证链路聚合是否配置成功–实验6：交换机堆叠实验1.搭建实验网络拓扑2.配置交换机堆叠3.验证交换机堆叠配置是否成功3.综合实验–实验7：路由协议与交换技术实战1.搭建实验网络拓扑2.配置路由协议和交换技术3.解决实际网络问题实验步骤实验步骤1：使用静态路由配置实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置静态路由–通过命令行或图形界面工具，配置路由器的静态路由表。
3.验证静态路由配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认静态路由配置生效。
实验步骤2：使用RIP协议实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置RIP协议–通过命令行或图形界面工具，配置路由器的RIP协议。
3.验证RIP协议配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认RIP协议配置生效。
高级路由技术实验指导书（初稿）上海应用技术学院目录实验一、路由器基础_____________________________________________1实验二、端口配置、路由器RIP配置_______________________________14实验三、点到点协议（PPP）_____________________________________17实验四、基本的帧中继配置______________________________________22实验五、路由器IGRP配置________________________________________27实验六、标准ACL_______________________________________________30实验七、简单VLAN配置_________________________________________33计算机科学与信息工程系实验一、路由器基础一、实验目的与要求1) 熟悉Boson Netsim的基本使用2) 了解路由器的常见接口。
3) 熟悉路由器的Console口的连接。
4) 掌握路由器的基本配置。
二、实验环境与设备5) 路由器设备6) Netsim三、实验步骤3.1路由器的硬件连接路由器的接口类型非常多，它们各自用于不同的网络连接，如果不能明白各自端口的作用，就很可能进行错误的连接，导致网络连接不正确，网络不通。
下面我们通过对路由器的几种网络连接形式来进一步理解各种端口的连接应用环境。
路由器的硬件连接因端口类型，也主要分与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接三类。
1. 路由器与局域网接入设备之间的连接局域网设备主要是指集线器与交换机，交换机通常使用的端口只有RJ-45和SC，而集线器使用的端口则通常为AUI、BNC和RJ-45。
下面，我们简单介绍一下路由器和集线设备各种端口之间如何进行连接。
实验一：路由器基本操作1 学时2 学时2 实验目的● 熟悉路由器的配置方式● 掌握路由器基本配置模式● 掌握路由器基本信息配置● 了解路由器的工作原理3 实验原理路由器（Router）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
4 实验内容● 路由器几种配置模式之间的切换● 路由器的基本配置● 路由器基本信息查看● 路由器的telnet 配置5 实验环境路由器一台、交换机两台、PC 机一台、Console 线（反转线）一根、学生自带笔记本、正线四根设备连接图如下：6 实验步骤任务一、登录到路由器并熟悉几种配置模式间的切换1）使用Windows 下的“超级终端”登录到路由器使用反转线将路由器的Console 口与计算机的串行口连接在一起，启动Windows 以后，用鼠标单击“开始”---“程序”---“附件”---“通讯”---“超级终端”，参数选择为默认值。
2）熟悉路由器的几种配置模式及切换命令比较路由器在不同模式下的提示符，将正确选项填入下表中：1 262 16192.168.1.0 192.168.2.0模式种类 提示符用户模式特权模式全局配置模式接口配置模式任务二、用路由器互连两个网络1）按照设备连接图搭建网络2）配置路由器Router>enableRouter#config tRouter（config）#interface f0/0 (or 0/1 1/0 1/1)Router（config－if）#ip add 192.168.1.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#interface f0/1 (or 1/0 1/1)Router（config－if）#ip add 192.168.2.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#endRouter#sh run（查看配置是否成功）3）主机配置第一组的网段为192.168.1.0，网关为192.168.1.1,交换机连接在路由器的第一个以太口（192.168.1.1）第二组的网段为192.168.2.0, 网关为192.168.2.1，交换机连接在路由器的第二个以太口（192.168.2.1）4）验证网络是否连通从网段为192.168.1.0的某台终端ping网段192.168.2.0的终端，是否ping 通？（ping通说明网络互连成功）7 实验报告要求1）填写任务一2)中的表格2）画出任务二的设备拓扑图、写出路由器、PC机的配置步骤3）结合所学理论知识写出实验结论及分析。
路由协议与交换技术实验指导书实验目的：学习和了解路由协议和交换技术的基本概念和原理；了解并掌握路由协议和交换技术的配置和实现方法；掌握网络拓扑结构设计和优化方法。
实验设备：Cisco路由器；Cisco交换机；PC机。
实验内容：实验一：基本路由协议配置配置IP地址和路由协议；配置静态路由和默认路由；配置动态路由协议；配置路由过滤和路由汇总。
实验二：高级路由协议配置配置路由重分发和路由重分布；配置路由红istribution；配置路由过滤和路由汇总；配置路由策略。
实验三：交换技术配置配置交换机基本设置；配置交换机端口和VLAN；配置交换机STP；配置交换机EtherChannel。
实验四：网络拓扑结构设计设计网络拓扑结构；优化网络拓扑结构；配置网络拓扑结构。
实验要求：学生应该熟悉路由协议和交换技术的基本概念和原理；学生应该能够独立完成路由协议和交换技术的配置和实现；学生应该熟悉网络拓扑结构的设计和优化方法；学生应该能够根据实际需求进行网络拓扑结构的配置。
实验一：基本路由协议配置1.配置IP地址和路由协议在路由器上配置IP地址和路由协议，使用以下命令：Router(config)# interface interface-idRouter(config-if)# ip address ip-address subnet-mask Router(config-if)# no shutdownRouter(config)# router protocolRouter(config-router)# network network-address wildcard-mask area area-id其中，interface-id是接口名称，ip-address是IP地址，subnet-mask是子网掩码，protocol是路由协议名称，network-address是网络地址，wildcard-mask是通配符掩码，area-id是区域ID。
实验四路由器的基本配置实验指导实验四路由器的基本配置（实验指导）一、实验目的了解路由器网络硬件设备，初步掌握路由器的常用配置。
二、实验工具交换机，路由器，PC，Packet Tracer软件等。
三、实验要求熟悉Cisco IOS命令，理解路由器的工作原理，通过Packet Tracer软件能对路由器进行基本配置，也可进一步完成（选做）RIP配置并测试。
四、实验内容4.1 配置路由器和PC （必做部分）：1)实验环境搭建图 1交换机和路由器配置拓扑图首先，如实验三中的交换机配置上，上侧的主机都属于Vlan2,下侧的主机都属于Vlan3。
再添加一个模块化的路由器如图中的R0，单击Packet Tracer 5.0的工作区中路由器，在弹出的配置窗口上添加一些模块：图 2 关闭电源以添加模块默认情况下，路由器的电源是打开的，添加模块时需要关闭路由器的电源，单击图2箭头所指的电源开关，将其关闭，路由器的电源关闭后绿色的电源指示灯也将变暗。
图 3添加所需要的模块在“MODULES”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。
然后拖到路由器的空插槽上即可。
图 4 打开路由器电源，完成模块添加2）与路由器左边相连的交换机对应的端口的VLAN设置为VLAN2图 5 配置与路由器连接的交换机端口3）同理，与路由器右边相连的交换机对应的端口的VLAN设置为VLAN3。
4）相应的将路由器左边的连线端口的IP设置为与VLAN2有关的192.168.2.254。
图 6配置路由器端口IP地址，并打开端口5）同理，相应的将路由器右边的连线端口的IP设置为与VLAN3有关的192.168.3.2546）. 各个PC的IP设置：设备名称IP 默认网关PC0 192.168.2.1 192.168.2.254PC1 192.168.2.2 192.168.2.254PC2 192.168.3.1 192.168.3.254PC3 192.168.3.2 192.168.3.254PC4 192.168.2.3 192.168.2.254PC5 192.168.2.4 192.168.2.254PC6 192.168.3.3 192.168.3.254PC7 192.168.3.4 192.168.3.254图 7 PC机上的IP配置7）.测试：图 8 测试连接状态结果：任何两台主机，无论是否属于相同的VLAN，都能ping通。
双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。
如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。
第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。
第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。
第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。
要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。
实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识，并通过实际操作加深对路由器配置的理解。
2.实验材料- 一台路由器（型号：X）- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接，确保连接稳定。
3.2 登录路由器打开浏览器，在地质栏输入路由器默认的管理界面地质（通常为192.168.1.1），按下回车键访问。
3.3 登录认证填写路由器的管理账号和密码，登录按钮进行登录认证。
3.4 路由器基本设置在路由器管理界面中，找到基本设置选项。
3.4.1 修改路由器名称路由器名称选项，输入新的路由器名称，保存设置。
3.4.2 设置管理员密码管理员密码选项，输入新的管理员密码，保存设置。
3.4.3 设置LAN（局域网）口IP地质LAN口设置选项，输入新的LAN口IP地质和子网掩码，保存设置。
3.4.4 设置WAN（广域网）口配置WAN口设置选项，选择连接类型（如DHCP、PPPoe等），根据实际需求输入相关参数，保存设置。
3.5 网络设置在路由器管理界面中，找到网络设置选项。
3.5.1 设置静态IP如果需要为特定设备分配静态IP，静态IP设置选项，输入设备的MAC地质和IP地质，保存设置。
3.5.2 设置端口转发如果需要将特定端口映射到特定设备上，端口转发设置选项，输入端口号和设备IP地质，保存设置。
3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上，DMZ主机设置选项，输入设备的IP地质，保存设置。
4.实验结果经过以上步骤配置后，路由器的基本设置已完成。
5.实验总结通过本实验，我们掌握了路由器的基本配置方法，了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。
附件：本文档无附件。
法律名词及注释：- 管理账号：路由器管理界面的账号，用于登录认证并进行路由器配置。
- 管理密码：路由器管理界面的密码，用于登录认证并进行路由器配置。
实验名称静态路由配置实验实验目的1.掌握路由器命令行各种操作模式的区别，以及模式间的切换。
2.掌握路由器的全局的基本配置。
3.掌握路由器静态路由配置。
实验学时2学时实验环境Packet Tracer 5.0 网络模拟软件技术原理⏹静态路由由系统管理员事先设置好固定的路径表称之为静态（static）路由表，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络结构的改变而改变。
⏹动态路由动态（Dynamic）路径表是路由器根据网络系统的运行情况而自动调整的路径表。
路由器根据路由选择协议（Routing Protocol）提供的功能，自动学习和记忆网络运行情况，在需要时自动计算数据传输的最佳路径。
实验步骤用Packet Tracer 5.0 模拟三台路由器将多个网络互联，三台路由器之间用串行接口互联，时钟频率为64000，完成如下拓朴图。
1.启动PT5.0，路由器、交换机及PC机添加到工作区，同时在每个路由器上添加串行接口模块。
2.进入路由器R0的配置窗口先关闭路由器的电源，然后将NM-4A/S 串行接口模块拖放到路由器的空槽上，然后再打开电源。
电源开关输入“n ”不进入对话配置模式。
3.在路由器R0命令行下完成如下配置。
Router>enableRouter#configure terminalRouter(config)#hostname R0 ！将路由器命名为R0R0(config)#interface fastEthernet 0/0R0(config-if)#ip address 192.168.1.1 255.255.255.0！配置fa0/0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0 R0(config-if)#duplex auto ！配置接口工作模式为自动R0(config-if)#speed auto ！配置接口工作速率为自动调节R0(config-if)#no shutdownR0(config-if)#exitR0(config)#interface serial 1/0R0(config-if)#ip address 192.168.100.5 255.255.255.252！配置serial1/0接口的IP地址为192.168.100.5，子网掩码为255.255.255.252R0(config-if)#no shutdownR0(config-if)#exitR0(config)#ip route 192.168.2.0 255.255.255.0 192.168.100.6 R0(config)#ip route 192.168.3.0 255.255.255.0 192.168.100.6 ! 添加2条静态路由记录R0(config)#end4.查看路由器的路由表信息和当前配置信息。

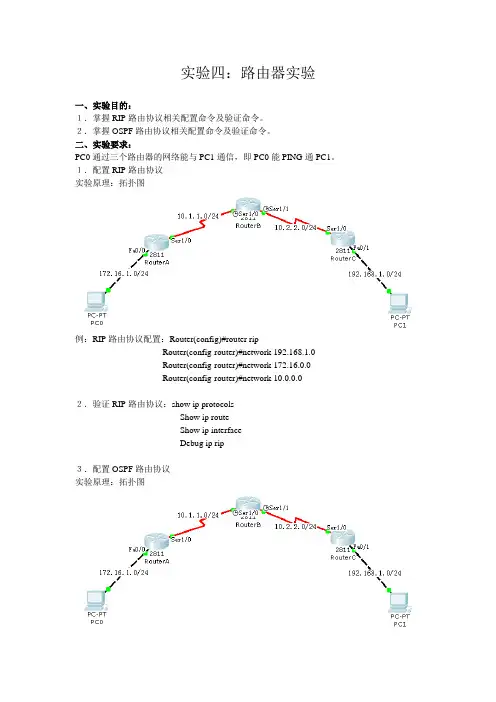

实验四：路由器实验一、实验目的：１．掌握RIP路由协议相关配置命令及验证命令。
２．掌握OSPF路由协议相关配置命令及验证命令。
二、实验要求：PC0通过三个路由器的网络能与PC1通信，即PC0能PING通PC1。
１．配置RIP路由协议实验原理：拓扑图例：RIP路由协议配置：Router(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 172.16.0.0Router(config-router)#network 10.0.0.0２．验证RIP路由协议：show ip protocolsShow ip routeShow ip interfaceDebug ip rip３．配置OSPF路由协议实验原理：拓扑图例：单区域的OSPF路由协议配置：Router(config)#router ospf 1Router(config-router)#network 10.0.0.0 0.255.255.255 area 0Router(config-router)#network 172.16.0.0 0.0.255.255 area 0Router(config-router)#network 192.168.1.0 0.0.0.255 area 0Router(config-router)#network 192.168.2.1 0.0.0.0 area 0 ４．验证OSPF路由协议：show ip protocolsShow ip ospf neighborShow ip ospf neighbors detailShow ip ospf databaseShow ip routeDebug ip ospf adjDebug ip ospf events三、实验过程：１．配置RIP路由协议路由器A上的操作：Router#conf tRouter(config)#hostname RouterARouterA(config)#int fa 0/0RouterA(config-if)#ip add 172.16.1.1 255.255.255.0RouterA(config-if)#no shuRouterA(config-if)#exitRouterA(config)#int s 1/0RouterA(config-if)#ip add 10.1.1.1 255.255.255.0RouterA(config-if)#no shuRouterA(config-if)#exitRouterA(config)#router ripRouterA(config-router)#network 172.16.0.0RouterA(config-router)#network 10.0.0.0RouterA(config-router)#exitRouterA(config)#exitRouterA#路由器B上的操作：Router#conf tRouter(config)#hostname RouterBRouterB(config)#int s 1/0RouterB(config-if)#ip add 10.1.1.2 255.255.255.0RouterB(config-if)#no shuRouterB(config-if)#clock rate 500000RouterB(config-if)#exitRouterB(config)#int s 1/1RouterB(config-if)#ip add 10.2.2.2 255.255.255.0RouterB(config-if)#clock rate 500000RouterB(config-if)#exitRouterB(config)#router ripRouterB(config-router)#network 10.0.0.0RouterB(config-router)#exitRouterB(config)#exitRouterB#路由器C上的操作：Router#conf tRouter(config)#hostname RouterCRouterC(config)#int s 1/0RouterC(config-if)#ip add 10.2.2.3 255.255.255.0 RouterC(config-if)#no shuRouterC(config-if)#exitRouterC(config)#int f 0/1RouterC(config-if)#ip add 192.168.1.1 255.255.255.0 RouterC(config-if)#no shRouterC(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 10.0.0.0Router(config-router)#exitRouter(config)#exitRouter#２．验证RIP路由协议：show ip protocolsshow ip routeshow ip interfacedebug ip rip在路由器A上：略在路由器B上：略在路由器C上：略３．配置OSPF路由协议路由器A上的操作：Router#conf tRouter(config)#hostname RouterARouterA(config)#int fa 0/0RouterA(config-if)#ip add 172.16.1.1 255.255.255.0 RouterA(config-if)#no shuRouterA(config-if)#exitRouterA(config-if)#ip add 10.1.1.1 255.255.255.0 RouterA(config-if)#no shuRouterA(config-if)#exitRouterA(config)#router ospf 1RouterA(config-router)#network 172.16.1.0 0.0.0.255 area 0 RouterA(config-router)#network 10.1.1.0 0.0.0.255 area 0 RouterA(config-router)#endRouterA#writeRouterA#路由器B上的操作：Router#conf tRouter(config)#hostname RouterBRouterB(config)#int s 1/0RouterB(config-if)#ip add 10.1.1.2 255.255.255.0 RouterB(config-if)#no shuRouterB(config-if)#clock rate 500000RouterB(config-if)#exitRouterB(config)#int s 1/1RouterB(config-if)#ip add 10.2.2.2 255.255.255.0 RouterB(config-if)#no shRouterB(config-if)#clock rate 500000RouterB(config-if)#exitRouterB(config)#router OSPF 1RouterB(config-router)#network 10.1.1.0 0.0.0.255 area 0 RouterB(config-router)#network 10.2.2.0 0.0.0.255 area 0 RouterB(config-router)#endRouterB#writeRouterB#路由器C上的操作：Router#conf tRouter(config)#hostname RouterCRouterC(config)#int s 1/0RouterC(config-if)#ip add 10.2.2.3 255.255.255.0 RouterC(config-if)#no shuRouterC(config-if)#exitRouterC(config)#int f 0/1RouterC(config-if)#ip add 192.168.1.1 255.255.255.0 RouterC(config-if)#no shRouterC(config-if)#exitRouterC(config)#router ospf 1RouterC(config-router)#network 10.2.2.0 0.0.0.255 area 0RouterC(config-router)#network 192.168.1.0 0.0.0.255 area 0 RouterC(config-router)#endRouterC#writeRouterC#４．验证OSPF路由协议：show ip protocolsShow ip ospf neighborShow ip ospf neighbors detailShow ip ospf databaseShow ip routeDebug ip ospf adjDebug ip ospf events在路由器A上：略在路由器B上：略在路由器C上：略。

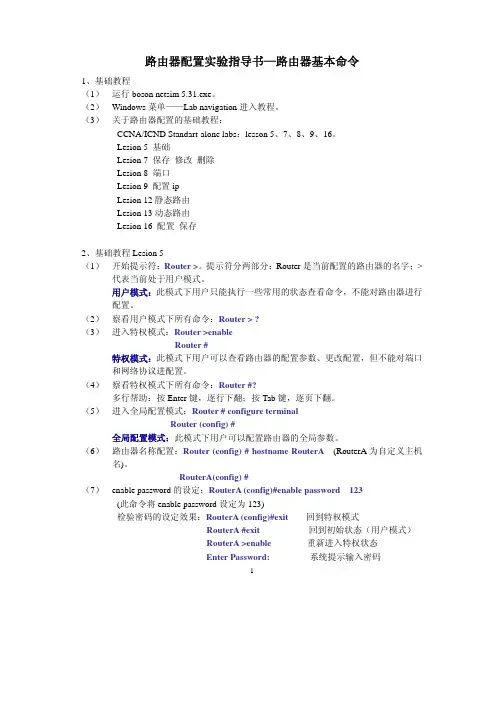

路由器配置实验指导书—路由器基本命令1、基础教程（1） 运行boson netsim 5.31.exe。
（2） Windows菜单——Lab navigation进入教程。
（3） 关于路由器配置的基础教程：CCNA/ICND Standart-alone labs：lesson 5、7、8、9、16。
Lesion 5 基础Lesion 7 保存修改删除Lesion 8 端口Lesion 9 配置ipLesion 12静态路由Lesion 13动态路由Lesion 16 配置保存2、基础教程Lesion 5（1） 开始提示符：Router >。
提示符分两部分：Router是当前配置的路由器的名字；>代表当前处于用户模式。
用户模式：此模式下用户只能执行一些常用的状态查看命令，不能对路由器进行配置。
（2） 察看用户模式下所有命令：Router > ?（3） 进入特权模式：Router >enableRouter #特权模式：此模式下用户可以查看路由器的配置参数、更改配置，但不能对端口和网络协议进配置。
（4） 察看特权模式下所有命令：Router #?多行帮助：按Enter键，逐行下翻；按Tab键，逐页下翻。
（5） 进入全局配置模式：Router # configure terminalRouter (config) #全局配置模式：此模式下用户可以配置路由器的全局参数。
（6） 路由器名称配置：Router (config) # hostname RouterA (RouterA为自定义主机名)。
RouterA(config) #（7） enable password的设定：RouterA (config)#enable password 123(此命令将enable password设定为123)检验密码的设定效果：RouterA (config)#exit回到特权模式RouterA #exit回到初始状态（用户模式）RouterA >enable重新进入特权状态Enter Password:系统提示输入密码1（8） enable secret的设定：RouterA # config terminalRouterA (config)#enable secret 456补充：从特权模式返回用户模式Router #disable返回上一级模式Router #exitRouter(config) #exit3、Lesion 8 接口配置、Lesion 9 IP配置（1） 进入接口配置模式命令：RouterA (config-if)# interface [接口]例如：RouterA >enableRouterA # configure terminalRouterA (config)# interface Ethernet0RouterA (config-if)#接口配置模式：此模式下用户可以配置路由器某个接口的参数。
网络设备配置与管理实验指导书一、实验目的本实验旨在帮助学生掌握网络设备的基本配置与管理技能，包括路由器、交换机等网络设备的基本配置、网络设备的远程管理以及网络设备的故障排除等内容。
二、实验环境1. 实验设备：路由器、交换机等网络设备2. 实验软件：SecureCRT、Putty等远程管理软件3. 实验网络：局域网三、实验内容1. 网络设备的基本配置1.1 路由器的基本配置1.2 交换机的基本配置1.3 VLAN的配置与管理2. 网络设备的远程管理2.1 使用Telnet远程管理路由器2.2 使用SSH远程管理路由器2.3 使用Web界面远程管理路由器2.4 使用SNMP进行网络设备的监控与管理3. 网络设备的故障排除3.1 使用ping命令排查网络连通性问题 3.2 使用tracert命令排查网络路径问题 3.3 使用show命令查看网络设备状态信息3.4 使用debug命令排查网络故障四、实验步骤1. 网络设备的基本配置1.1 连接路由器或交换机，使用console线缆通过串口连接至设备1.2 进入设备的命令行界面，通过命令行配置设备的基本信息，如IP地址、子网掩码、默认网关等1.3 配置设备的主机名、密码、SSH密钥等安全设置1.4 配置交换机的VLAN信息，包括VLAN的创建、端口的划分等2. 网络设备的远程管理2.1 使用Telnet远程管理路由器，通过SecureCRT等软件连接至路由器，并进行远程管理操作2.2 使用SSH远程管理路由器，配置路由器的SSH服务，并通过Putty等软件连接至路由器进行远程管理2.3 使用Web界面远程管理路由器，通过浏览器访问路由器的Web管理界面，并进行相关配置操作2.4 使用SNMP进行网络设备的监控与管理，配置路由器的SNMP服务，并使用SNMP软件对网络设备进行监控与管理3. 网络设备的故障排除3.1 使用ping命令排查网络连通性问题，通过ping命令测试设备之间的连通性，并分析网络连通性问题3.2 使用tracert命令排查网络路径问题，通过tracert命令跟踪数据包的路径，分析网络路径问题3.3 使用show命令查看网络设备状态信息，通过show命令查看设备的状态信息，分析网络设备的工作状态3.4 使用debug命令排查网络故障，通过debug命令对设备进行调试，分析网络故障的原因五、实验总结通过本次实验，学生将掌握网络设备的基本配置与管理技能，包括路由器、交换机等网络设备的基本配置、远程管理以及故障排除等内容。
企业远程网实训指导手册了解相关设备：CISCO1721、2501、2503、2611、3640硬件、接口、线缆（DTE、DCE、V.35、V.24）、DDN(E1) MODEM,了解实验室网络连接结构及相关地址分配可参见下图-1或图-2：方案一：图-1说明：以上IP地址均以C类地址中私有地址192.168.x.x/24 为标准！2007.08.19網絡實訓部唐自強方案二：图-2一． 连接设备：1．按以上网络拓扑图（结构）用相关线缆将各设备正确的连接；2．超级终端连接到路由器Console口，连接参数选择“恢复默认值”；3．第一次对路由器配置时，在提示是否进入初始配置状态(Setup状态)时按[Ctrl]+[C]或键入“no”，中断其而进入“CLI命令行”配置模式；4．配置时与上拓扑图不相符的则以实际连接线缆为标准。
二．熟悉IOS各种配置模式：总的来说，Cisco的IOS的“CLI命令行”模式中有三个基本的模式：1．一般用户模式(User mode)Router>路由器处于用户命令状态，这时用户只能进行有限的操作，如看路由器的连接状态（Ping其他网络设备等），访问其他网络和主机；但不能看到和更改路由器的设置内容。
2．特权模式(Privileged mode)特权模式又被称为私有模式或Enable模式。
Router#在router>提示符下键入enable（退出用：exit或disable）,路由器进入特权命令状态router#,这时不但可以执行所有的用户命令，还可以通过show命令来观察设备的状况或我们所做的配置，但是在此模式中我们不能对设备进行配置。
3．全局模式(Global mode)Router(config)#在特权模式中，我们键入configure命令，并且选择terminal模式，即键入configure terminal(退出用：exit或ctrl + Z ), 路由器即进入全局命令状态router(config)#，这时可以设置路由器的全局参数，且此设置是对整个路由器是有效的（配置）。
实验3指导书：路由器基本配置【实验目的】：1．熟练使用超级终端对路由器进行配置2．学习路由器命令3．掌握路由器的基本连接和配置【实验内容】：1．超级终端的使用2．路由器的启动和初始配置3．路由器的常规配置【实验原理及相关知识】：路由器可以用来连通不同的网络，并且能够选择信息传送的路径。
选择通畅快捷的路径，能大大提高信息速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益。
从过滤网络流量的角度来看，路由器的作用与交换机、网桥非常相似。
但是与工作在网络底层、从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。
例如，一台支持IP协议的路由器可以把网络划分成多个子网络，只有网间的网络流量才可以通过路由器。
对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。
因此使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢，但是对于那些结构复杂的网络，使用路由器可以提高网络的整体效率。
路由器的另一个明显优势就是可以自动过滤网络广播。
总体来说，在网络中添加路由器的整个安装过程要比安装即插即用的交换机复杂的多。
一般来说，异种网络互联或多个子网互联都应采用路由器来完成。
路由器的主要工作就是为经过路由的每个数据包寻找一条最佳的传输路径，并将该数据有效地址传送到目的站点。
由此可见，选择最佳路径的策略是路由器的关键所在。
为了完成这项工作，在路由表中保存着子网的标志信息、网上路由的个数和下一个路由器的名字等内容。
路由表可以由系统管理员固定设置，也可以由系统动态修改；可以由路由器自动调整，也可以由主机控制。
路由器的构成从硬件组成上来看，路由器由CPU、内存和接口等部分组成。
1. CPU路由器和PC机一样，有中央处理单元CPU，CPU是路由器的处理中心。
对于不同的路由器，其CPU一般也不一样。
2. 内存内存用来存储路由器的信息和数据，Cisco路由器有以下几种内存组件：（1）ROM（Read Only Memory）ROM中存储路由器加电自检程序（Power-On Self-Test Program）启动程序（Bootstrap Program）和部分或全部的IOS。
路由器基本配置实验路由器基本配置实验1、实验目的本实验旨在学习和掌握路由器的基本配置操作，包括网络连接设置、IP地质配置、DNS配置等。
2、环境准备- 一台路由器设备- 一台电脑- 网线3、实验步骤3.1 连接路由器与电脑将路由器与电脑通过网线进行连接，确保连接稳定。
3.2 进入路由器配置页面在电脑上打开任意浏览器，输入默认网关地质（通常为192.168.1.1或192.168：0.1）进入路由器的配置页面。
3.3 登录路由器在配置页面上输入路由器的登录用户名和密码，通常默认用户名为admin，密码为空或默认为admin。
3.4 检查网络连接在路由器配置页面中，找到“WAN”或“网络连接”选项，检查网络连接状态是否正常。
如果需要配置连接方式，按照网络运营商提供的信息进行设置。
3.5 配置局域网IP地质在路由器配置页面中，找到“LAN”或“局域网设置”选项，设置路由器的局域网IP地质、子网掩码等参数。
通常推荐将默认的IP地质修改为其他地质，避免与其他设备冲突。
3.6 配置DHCP服务在路由器配置页面中，找到“DHCP服务”选项，启用DHCP服务，设置IP地质池的起始地质和结束地质。
这样可以自动分配IP 地质给连接到路由器的设备。
3.7 配置DNS服务器在路由器配置页面中，找到“DNS”或“域名服务器”选项，设置主DNS服务器和备用DNS服务器的地质。
可以使用运营商提供的DNS地质，也可以使用其他公共的DNS服务器地质。
3.8配置无线网络（可选）如果路由器支持无线网络功能，可以在路由器配置页面中找到相应选项，设置无线网络的名称（SSID）、加密方式和密码等。
3.9保存并应用配置在路由器配置页面中，找到“保存”或“应用”按钮，保存并应用配置。
4、实验总结通过本次实验，我们学习并掌握了路由器的基本配置操作，包括网络连接设置、IP地质配置、DNS配置等。
这些基本配置对于路由器正常运行和连接到互联网非常重要。
路由实验指导书目录实验一路由器的命令行界面配置 (3)实验二路由器的全局配置 (6)实验三路由器端口的基本配置 (9)实验四查看路由器的系统和配置信息 (13)实验五静态路由 (17)实验六RIP 路由协议 (24)实验七OSPF单区域 (34)实验八利用IP标准访问列表进行网络流量的控制 (43)实验一路由器的命令行界面配置【实验名称】使用命令行界面【实验目的】掌握路由器命令行各种操作模式的区别，以及模式之间的切换。
【背景描述】你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作。
【技术原理】路由器的管理方式基本分为两种：带内管理和带外管理。
通过路由器的Console口管理交换机属于带外管理，不占用路由器的网络接口，但特点是线缆特殊，需要近距离配置。
第一次配置路由器时必须利用Console进行配置，使其支持telnet远程管理。
路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等等几种。
用户模式进入路由器后得到的第一个操作模式，该模式下可以简单查看路由器的软、硬件版本信息，并进行简单的测试。
用户模式提示符为Red-Giant>特权模式由用户模式进入的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息，进行网络的测试和调试等。
特权模式提示符为Red-Giant#全局配置模式属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对路由器具体的功能进行配置。
全局模式提示符为Red-Giant (config)#端口模式属于全局模式的下一级模式，该模式下可以对路由器的端口进行参数配置。
Exit命令是退回到上一级操作模式，end命令是直接退回到特权模式交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。
《h3路由交换技术第三卷实验指导书》是一本旨在帮助读者深入理解和掌握h3路由交换技术的实验指导书。
本文将从简到繁，由浅入深地探讨h3路由交换技术，以帮助读者更好地理解和应用这一重要技术。
一、h3路由交换技术概述h3路由交换技术是一种基于数据包交换的网络技术，它通过在网络中建立虚拟路径，实现数据包的快速传输和路由选择。
h3路由交换技术具有高度灵活性和可扩展性，能够在不同网络环境中快速部署和调整，因此被广泛应用于各种网络设备和系统中。
二、h3路由交换技术的原理与实验1. 虚拟路径技术h3路由交换技术的核心是虚拟路径技术，它通过建立虚拟路径来实现数据包的传输。
在实验中，我们可以通过配置路由器和交换机，设置虚拟路径，模拟实际网络环境，从而深入理解虚拟路径技术的原理和应用。
2. 数据包交换与路由选择h3路由交换技术能够实现数据包的快速交换和路由选择，这得益于其高效的路由算法和数据包交换机制。
在实验中，我们可以搭建实验环境，利用h3路由交换技术进行数据包交换和路由选择，从而深入理解其原理和实际应用。
三、h3路由交换技术的应用与发展h3路由交换技术在当今网络领域具有重要的应用价值和广阔的发展前景。
通过实验和深入研究，我们可以更好地理解h3路由交换技术的实际应用场景，并掌握其未来发展的趋势和方向。
总结与展望通过本文的全面评估和深入探讨，相信读者对h3路由交换技术已经有了更深入的理解。
我们也希望读者能够通过实验和实际操作，进一步加深对h3路由交换技术的理解和掌握，为网络领域的发展贡献自己的力量。
个人观点与理解作为我个人对h3路由交换技术的理解和观点，我认为这一技术在未来的网络发展中将发挥越来越重要的作用。
随着互联网的不断发展和应用场景的不断扩大，h3路由交换技术将成为网络架构中不可或缺的一部分，为网络的稳定、高效运行提供强大的支持。
在这篇文章中，我们对h3路由交换技术进行了全面的评估和深入的探讨，希望读者通过本文的阅读和实验操作，能够更好地理解和应用这一重要的网络技术。
目录
实验一路由器的命令行界面配置 (2)
实验二路由器的全局配置 (4)
实验三路由器端口的基本配置 (6)
实验四查看路由器的系统和配置信息 (9)
实验五静态路由 (12)
实验六RIP 路由协议 (18)
实验七OSPF单区域 (26)
实验八利用IP标准访问列表进行网络流量的控制 (33)
实验一路由器的命令行界面配置
【实验名称】
使用命令行界面
【实验目的】
掌握路由器命令行各种操作模式的区别，以及模式之间的切换。
【背景描述】
你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作。
【技术原理】
路由器的管理方式基本分为两种：带内管理和带外管理。
通过路由器的Console口管理交换机属于带外管理，不占用路由器的网络接口，但特点是线缆特殊，需要近距离配置。
第一次配置路由器时必须利用Console进行配置，使其支持telnet远程管理。
路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等等几种。
用户模式进入路由器后得到的第一个操作模式，该模式下可以简单查看路由器的软、硬件版本信息，并进行简单的测试。
用户模式提示符为Red-Giant>
特权模式由用户模式进入的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息，进行网络的测试和调试等。
特权模式提示符为Red-Giant# 全局配置模式属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对路由器具体的功能进行配置。
全局模式提示符为Red-Giant (config)#
端口模式属于全局模式的下一级模式，该模式下可以对路由器的端口进行参数配置。
Exit命令是退回到上一级操作模式，
end命令是直接退回到特权模式
交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。
【实现功能】
熟练掌握路由器的命令行操作模式
【实验设备】
RouterA
PC Com Console
【实验步骤】
步骤1.路由器命令行操作模式的进入。
Red-Giant>enable !进入特权模式
Red-Giant#
Red-Giant#configure terminal !进入全局配置模式。
