PAM自动加药装置的原理与应用1. 引言PAM自动加药装置是一种常见的自动化设备，广泛应用于水处理、环境监测等领域。
它通过自动加入适量的化学药剂，有效地控制水质。
2. 原理PAM自动加药装置的工作原理主要包括以下几个方面：2.1 传感器PAM自动加药装置通过安装各类传感器，如PH传感器、溶解氧传感器等，实时监测水质的各项指标。
2.2 控制系统PAM自动加药装置配备了先进的控制系统，根据传感器采集到的数据，自动判断水质的偏离程度，并进行相应的调整。
2.3 加药机构PAM自动加药装置的加药机构由药剂储液罐、泵等组成。
根据控制系统的指令，自动加入适量的药剂。
2.4 实时监测PAM自动加药装置通过实时监测水质指标和调整药剂投放量，可以保持水质的稳定性和可控性。
3. 应用PAM自动加药装置广泛应用于以下领域：3.1 污水处理在污水处理厂中，PAM自动加药装置可以根据污水的水质指标，自动加入适量的药剂，加速氧化、沉淀等处理过程，提高处理效果。
3.2 游泳池水处理PAM自动加药装置可以监测游泳池水的消毒剂浓度、PH值等指标，精确控制药剂的投放量，保持游泳池水的清洁和安全。
3.3 饮用水净化在饮用水水源地或净化厂中，PAM自动加药装置可以根据水质泵站监测到的水质指标，自动进行调整，保证饮用水的安全和卫生。
3.4 水体环境监测PAM自动加药装置还可以应用于水体环境监测中，通过实时监测水质指标，自动调整加药量，维持水体生态平衡。
4. 优势与展望PAM自动加药装置具有以下优势：•提高工作效率：自动监测和调整，减少人工干预。
•节省成本：减少药剂的浪费，降低运营成本。
•环保节能：精确投放药剂，减少水质处理过程中的环境污染。
展望未来，PAM自动加药装置有望在智能化方向发展，通过引入人工智能等先进技术，提高自动化程度和准确性，更好地满足不同领域的需求。
5. 结论PAM自动加药装置是一种在水处理、环境监测等领域得到广泛应用的自动化设备。
加药装置操作使用说明一、氢氧化钙投加装置一、加药装置的组成加药装置由溶解箱（SS304）、溶液箱（碳钢衬胶）、若干法兰、阀门等组成。
配置两台离心加药泵，两台离心加药泵为一用一备，这样方便用户在不停机的状态下进行检修、更换配件。
本装置主要部件有：1、溶解箱2、溶液箱3、磁翻板液位计4、过滤器5、安全阀6、离心加药泵7、缓冲器8、就地控制柜9、管路球阀、止回阀、压力表及相应管道等。
说明：离心加药泵2台IHF50-32-125流量8m3/h,压力0.4MPa，功率2-2.2kw，过流部分衬氟二、加药装置的使用用户按照设计的投加料溶液的比例来配置药剂，通过离心加药泵来投加，将氢氧化钙配制成5%的乳液并储存和投加，投加量0.8-1.3t/d，每天配药3次。
1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。
2、连接离心加药泵的电源:(1)、打开电控柜接线盒，将符合离心泵电动机要求的三相四线制电源线接入对应的接线端子。
(2)、通过控制操作开关瞬时启动搅拌机，观察电动机转向，若转向正确，固定好接线盒。
若转向不正确，调整相序后再固定好接线盒。
3、关闭排污阀。
将药液容器加满药液。
4、开启加药系统的阀门，启动计量泵。
5、加药装置配置两台加药泵，其中一台为加药用泵，另一台为备用泵。
特别注意：1、加药时，打开启动加药泵（应确保此计量泵及相关管路畅通完好）对应的一路管路，关闭另一路管路。
2、装置顶部设有溢流管，防止药液的溢流，通过排污管路流出。
三、加药装置的维护加药装置的管路应随时保持畅通，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检查，观察这些部位是否有沉积物质，如发现这些症状，应及时加以清理。
要定期检查加药泵进料口是否堵塞，对管线、过滤器定期清洗，以防堵塞。
定期检查搅拌装置，查看搅拌轴是否转动灵活，叶轮是否扭曲变形，联轴套是否松动，以免轴扭力过大，消耗搅拌功率，如有损坏应及时更换。
要定期对安全阀、压力表及各管线阀门进行检查，以免发生泄露事件。
氢氧化钠加药装置使用说明书江苏惠友环保设备有限公司2009年12月1日氢氧化钠加药装置说明1）说明：JY型系列加药装置，该装置既能配制溶液，又能定量定时投加药剂。
构成：它有以下几部分组成：（1）搅拌机及溶药罐；（2）投加药液计量泵；（3）楼梯踏步、操作平台及支座；（4）泵吸口配过滤器；泵出口配压力表、止回阀、泄压阀等附件。
适用：广泛适用于电厂锅炉给水、循环水系统、排水工程中，投加酸、碱液、稳定剂、缓蚀剂、阻垢剂、絮凝剂、助凝剂等。
装置的工作原理：按所需将一定的药剂放入搅拌溶液箱内进行搅拌，溶解完毕，静止几分钟后，再通过控制系统将计量泵输出投加药点的工作过程，加药量的大小可自由任意调节，以满足不同加药量的场所。
装置特点：a．整体性能好，结构紧凑，占地面积小；b．性能稳定，溶液槽容积大，能耗低；c．外形美观；耐腐蚀性能强；d．加药量大，可自由调节，满足不同期的要求；e．自动化操作程度高，操作维修简单；f．投加方式：采用计量泵投加，投加药液、压力精确稳定；g．安全可靠，配套的安全排液系统能准确地控制危险压力。
安全操作方式：a、本装置具有操作简便，当加药装置必须连续使用时，最好配用三台计量泵，二台工作，一台备用。
b、按照所需配制的药液浓度，根据溶解槽的容积及药剂纯度计量出药量、水量，将药加入溶解槽内，打开给水阀门加入所需的水量。
c、开动搅拌机，使所加入的药剂完全溶解并搅拌均匀即可，同时将计量泵调至所需的投药室，便可开始投药。
d、当投药量不能满足工艺要求时，可调节计量泵的输出药量或调整溶解箱溶液浓度大小来满足加药点的要求。
2）设备规范型号： JY2000外型尺寸： 3430×1400mm生产厂家：本公司溶液箱：容积： 2m3材质：碳钢数量：2只搅拌器：型号：BLD09-11-0.37KW转速：1400rpm材质：304数量： 2只计量泵：型式：机械隔膜计量泵型号： GB1000P数量： 3台最大流量： 946L/h最大压力： 0.35MPa功率： 0.55KW生产厂家：美国米顿罗配套Y型过滤器：型号： DN25安全阀: DHV716 DN25脉动阻尼器：型号： DAM010100P控制柜控制形式：就地控制2、运行说明2.1该设备的运行由上位电柜控制,根据系统要求可自动运行.2.2投加量一般为6-8PPM，按配比为10%的溶液投加计.投加量的多少可根据系统而定.2.3该设备的最大投加量为:3000L/H.可手动调节计量泵上的旋钮，调节投加量。

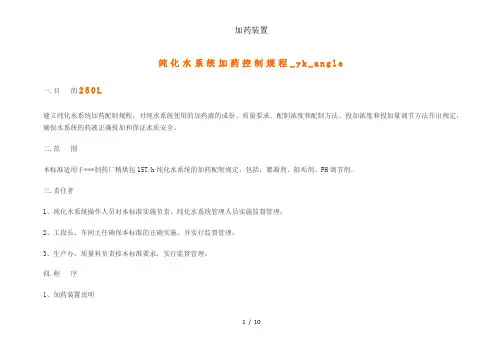

纯化水系统加药控制规程_y k_a n g l e一.目的250L建立纯化水系统加药配制规程，对纯水系统使用的加药液的成份、质量要求、配制浓度和配制方法、投加浓度和投加量调节方法作出规定，确保水系统的药液正确投加和保证水质安全。
二.范围本标准适用于***制药厂精烘包15T/h纯化水系统的加药配制规定，包括：絮凝剂、阻垢剂、PH调节剂。
三.责任者1、纯化水系统操作人员对本标准实施负责，纯化水系统管理人员实施监督管理；2、工段长、车间主任确保本标准的正确实施，并实行监督管理；3、生产办、质量科负责按本标准要求，实行监督管理。
四.程序1、加药装置说明1 / 101.1纯化水系统安装有三个加药装置。
加药装置的结构为加药箱和ACS602计量泵。
加药箱为长方箱体结构，体积为（长×宽×高=400mm×450mm×700mm=0.126m3=126L）,可配制126L的药液。
ACS602计量泵的流量可进行调节（0～100%调速），控制加药量。
1.2絮凝剂加药装置安装在多介质过滤器的进水管道上，与原水泵联锁。
阻垢剂加药装置安装在保安过滤器的进水管道上，与一级高压泵联锁。
氢氧化钠加药装置安装在一级RO 水箱的出水管道上，与二级高压泵联锁。
1.3絮凝剂加药装置的目的是：利用絮凝剂和原水中的悬浮杂质、胶体物质、小颗粒和大分子有机物絮凝结合后形成大颗粒的絮凝沉降，通过多介质过滤器截留，以除去原水中的悬浮杂质、泥沙、胶体等大颗粒不溶性物质。
1.4阻垢剂加药装置的目的是：预处理水在进入一级反渗透前，和阻垢剂混合后，提高预处理水中的阴阳离子积，以防止水中的一些盐析出（反渗透膜浓水侧由于水的浓缩，导致水中的溶解ca2+、Mg2+、Ba2+、Hco3-、so42-等离子产生结垢的离子浓度积小于其平衡常数2 / 10而结晶析出，在RO膜表面结垢，影响RO膜的脱盐率、水通量、运行压力等性能参数。
SC-100ApH自动控制加液系统使用说明书专利产品，仿冒必究长沙思辰仪器科技有限公司感谢您选用长沙思辰仪器公司产品!为了使用方便及确保您能充分使用好本仪器的功能和特点,在进行仪器操作前敬请仔细阅读本仪器使用说明书及相关试验方法,阅后请将本说明书存档及放置于方便的位置,以供日后参考之用。
目录一、仪器简介 (2)二、技术参数 (2)三、控制方式 (3)四、性能特点 (3)五、应用范围 (3)六、面板介绍 (4)七、安装准备 (7)八、操作步骤 (7)九、电极保养 (8)十、注意事项 (8)十一、配置清单 (9)本仪器为精密检测仪器，使用前请详阅说明书，谨慎操作！一、仪器简介SC-100A pH自动控制加液系统是pH值在线监控测量与自动加液调整机构于一体的新型自动化控制设备.主要应用于实验室研发人员，对各种小型化学、生物反应器中溶液的酸碱度测量与控制。
本仪器是我公司最新研制开发的高级实验室PH自动控制设备，专为许多中外企业及各高校实验室, 研发中心等部门精心设计制作的，拥有自主的知识产权。
并荣获了三项国家专利：（其专利号为(ZL ；ZL ；）本仪器采用微电脑PH控制系统与蠕动泵联机,自动加酸加碱，调节溶液PH达到预设值。
是制药厂、化工厂、电镀厂生化厂、生物发酵工厂、植物提取物车间，科院院校等实验室理想的PH调控设备。
二、技术参数1、工作电源：AC220V±10% 50Hz2、控制范围：0～14 pH3、测量精度：± pH4、分辨率： pH5、泵头速度：～300转/分无极调速6、转速显示：LED数显屏7、加液速度：16#泵管～114ml/min （自来水）25#泵管～190ml/min （自来水）8、泵管：16#、25#9、加液泵头：单泵标配16#、25#进口泵管10、温度补偿：自动温度补偿(PT1000)11、pH上、下限:自由设定12、pH电极适用温度：0～80℃13、pH标准液：14、外形尺寸：330*310*230mm15、环境温度：室温～45℃16、相对湿度：<80%17、整机重量：约8kg三、控制方式控制方式：自动、手动、停止1、自动：仪器根据实时检测的pH值与设定值，自动启动/停止加液，调整pH值至设定范围。
一、概述在电力、石油、化工、冶金工业、环境工程、水处理等领域中常需要将某种液体连续地注入到另一种液体中成为一种混合液，或者使加入的药剂与液体中存在的某种组分发生化学反应，以达到预期的工艺要求。
加药装置结构简单、安装方便。
它主要由计量箱(药剂贮罐)、计量泵(加药泵)、控制系统、连接管阀件等组成。
这些设备一般都集中安装在一个加药间内，装置将计量箱、计量泵、控制系统一体化，即安装在一个底座上。
制造厂完成设备购置、制造、组装、调试、试运行，用户只需将组合式加药装置安放在加药间后，将计量泵出口与加药管路、计量箱进出口与进水管等连接好，即可投入运行。
二、结构说明1．加药装置主要由溶液箱、搅拌器（可选）、计量泵、控制柜、管路、、缓冲器、压力表、Y 型过滤器、液位计、液位传感器（可选）、电导率（可选）、PH仪（可选）、腐蚀在线监测仪（可选）支架等组成。
2. 各部件均集中安装在一个机架上，紧凑合理的组合成独立的加药单元，大大减少了化学设计和现场安装的工作量和减少占地面积。
3. 溶液箱配有板液位计，可实现就地显示，并具有低液位停泵保护功能。
3.4可实现就地手动调节加药和自动加药，各电器、仪表均集中装配在电器柜内，结构紧凑，投运调试和操作安全方便。
三、加药装置的使用1．将PH仪旋入PH仪接口，连接加药装置各管路，然后检查每个螺纹接口，加以固紧，以免流体泄漏。
2．连接计量泵的电源:（具体见附件接线端子图）(1)打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。
3. 关闭排污阀。
4.按照所需配制的药液浓度，根据药剂的槽容积及药剂纯度，计量出药量、水量，将药加入药液槽，打开给水阀门，加入所需要的水量。
5.配制溶液：将一定数量的药剂（固体或液体），倒入溶液箱中，开启给水阀注水，当液面达到规定液面时停止注水，将计量装置调至所设要的投药量，再打开溶液箱截止阀便开始投药。
6、投加药剂：开启加药系统的阀门，将计量泵加药量调整到某一数值，启动计量泵，向加药点投加药剂，不断调整计量泵加药量，使加药量满足工艺要求，若不能满足，需重新调整配制药液浓度。

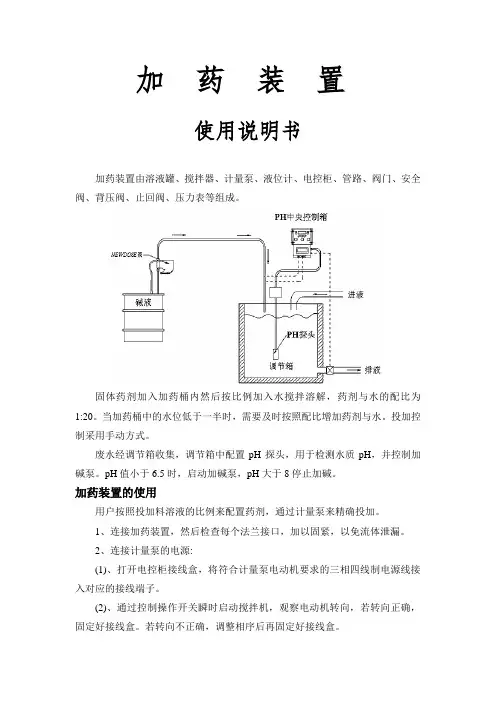

加药装置使用说明书加药装置由溶液罐、搅拌器、计量泵、液位计、电控柜、管路、阀门、安全阀、背压阀、止回阀、压力表等组成。
固体药剂加入加药桶内然后按比例加入水搅拌溶解，药剂与水的配比为1:20。
当加药桶中的水位低于一半时，需要及时按照配比增加药剂与水。
投加控制采用手动方式。
废水经调节箱收集，调节箱中配置pH探头，用于检测水质pH，并控制加碱泵。
pH值小于6.5时，启动加碱泵，pH大于8停止加碱。
加药装置的使用用户按照投加料溶液的比例来配置药剂，通过计量泵来精确投加。
1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。
2、连接计量泵的电源:(1)、打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。
(2)、通过控制操作开关瞬时启动搅拌机，观察电动机转向，若转向正确，固定好接线盒。
若转向不正确，调整相序后再固定好接线盒。
3、关闭排污阀。
将药液容器加满药液。
4、开启加药系统的阀门，启动计量泵。
PH/ORP-2002①校正方法长按M键（3s）→再按几下M键直到显示CAL，然后上下键选P1（6.86），按M→上下键选YES（此时上下都显示P1，然后自动跳过才算完成）；校正4.01按以上方法选P2.设置加碱控制（例如控制PH小于6.5加碱，PH大于8停止加碱）：长按M，出现Hi.AL，上下键调到4.00按M返回正常显示界面；长按M出现Lo.AL，上下键调到3.00按M返回即可。
②设置加碱控制例如控制PH小于6.5加碱，PH大于8停止加碱：按REL出现L--，调节原值（首次调整时仪器显示4.00）到9.00，按ENTER设置成功；按REL出现dH（调回差起缓冲保护作用）调节原值（首次调整时仪器显示0.10）到1.00，按ENTER 设置完成。
③维修及保养电极每两周清洗清洗一次，视水样的情况而定，遇有不正常情况，请按下表进行处理，若仍无法解决，请联系我公司。
冷水江博虹钢铁有限公司磷酸盐加药装置使用说明书苏州工业园区华电热工控制设备有限公司使用说明一、概述在火力发电厂的化学水处理系统中，为了提高补给水的PH值和防止水系统的金属腐蚀，所以要进行加氨，加联氨，加磷酸盐来处理。
本公司生产的JYZ -LSY型加药装置，有原水处理加药装置，锅炉给水和炉内加药装置，废水和灰水加药装置三大类，加药的方式是根据各电厂对加药自动化程度的要求，可采用就地手动和就地自动方式或计算机自动加药方式等，使水质达到标准，以保证电厂安全，经济地运行。
二、设备和系统介绍：（一）设计范围：磷酸盐加药装置各一套。
（1）管道阀门：均采用不锈钢材质，（2）溶液箱：1立方米不锈钢药箱。
加药装置为二箱三泵方式。
（3）计量泵：采用大潮泵业生产的液压隔膜计量泵。
（详见说明书）（4）全部设备安装在钢制框架上，使安装容易，维修方便。
（5）电气控制：配有独立的电气控制柜，柜面上具有：计量泵电机手动的转换开关，手动时计量泵电机，操作按钮，报警灯等。
（6）计量泵泵电机运行方式：手动按钮—继电器—泵电机（7）磷酸盐加药装置为手动操作控制电机、控制加药量。
三、内部电路详见各电气原理图，各电气接线图。
四、操作规程：（一）、启动前的准备：（各种加药装置基本相同，要特别注意的是磷酸盐加药处高压范围应严格按安全规程执行）注意：计量泵与搅拌电机转向是否为顺时针（电机外壳以注明转向标志）方向。
1．人工加水：加除盐水至溶液箱规定位置2．人工配药：将各种药物加入箱内，并达到规定的浓度（可以人工测定）。
3．机泵各部分的检查（1）机油是否达到标准线（出厂前泵体内是无机油的）（2）检查有关的低压阀门是否按要求开启或关闭,避免开空泵，（3）检查有关的高压阀门是否按要求开启或关闭,避免开闷泵。
（4）如果发现有液待反冲入油箱内，则泵的隔膜已破裂，须立即更换。
（5）每隔半年须更换一次机油（46号抗磨液压油，禁止使用不干净的油）。
（6）Y型过滤器每三个月清洗一次，清洗后在低压管道内即有空气进入，此时应开泵放气（应用手动方式开泵，放气时应将放气螺丝微微松出少许，只要有水出即可），要等到从放气孔中间歇地喷射出水流，说明压力已进入高压区。
全自动加药装置加药装置是是一种具投药、搅拌、输送液体、自动控制与一体的成套设备，它被广泛应用于电厂的原水、锅炉高压给水、循环冷却水、油田地面集输脱水处理系统，石油化工各种加药系统和废水处理系统。
如投加混凝剂、磷酸盐、氨液、石灰水、水质稳定剂（缓蚀剂）、阻垢剂、液体杀虫剂等。
***工作结构原理***加药装置主要由溶液箱、搅拌箱、搅拌机、贮液箱、计量泵、液位计、电控柜、管路、阀门、安全阀、止回阀、压力表、过滤器、底座、扶梯等组成（可根据用户实际要求配置）。
加药装置根据所需药剂浓度，在搅拌箱内配制，经搅拌器搅拌均匀后投入溶液箱、用计量泵（加药泵）向投药点或指定的系统中输送所配制的溶液。
成套加药装置具有结构紧凑、安全简单、操作使用简便等特点。
该装置还可根据用户不同工艺流程的要求，进行有针对性的设计、配置必要的部件，实现功能适合（如自动远程控制）、经济实用。
***设备性能特点***１、全自动运行，药液浓度恒定，投加计量准确。
2、设备结构精巧，占地面积小，安装调试方便。
3、设备配套采用先进的进口器件，使用寿命长。
4、设备槽体采用耐腐优质的材质，美观且耐用。
5、控制系统先进，设备运行连续、平稳、安全。
***选型注意事项***１、用户选用加药装置时，首先根据系统需要投加溶液量来确定选用规格（包括计量泵参数、搅拌箱容积、溶液箱容积及现场条件），再根据投加情况、确定投加情况，确定投加方式（一般采用“一开一备”方式）２、根据需要选取加药装置各部件的材质（不锈钢、碳钢、非金属材料、玻璃钢）、计量泵型号（隔膜泵、柱塞泵）或向我公司提供所加药剂的参数（名称、浓度、温度、密度、粘度、腐蚀性等）３、用户根据全自动加药设备采用时间程序控制，此控制方式无需仪表的支持，首先根据系统的运转需要设定自动加药的周期、加药量、加药时间和加药频率。
在以后的系统运转过程中，到加药周期，计量泵自动打开加药，加到规定的时间计量泵关闭；到排污周期，计量泵停止加药，排到规定的时间后，计量泵继续开启，补充排污损失掉的药剂，把系统的含药量维持在正常的水平、加到规定的时间计量泵关闭。
酸碱ph自动加药装置原理
酸碱pH自动加药装置的工作原理是通过测量溶液的pH值来控制自动加药装置的操作。
它包括以下几个步骤：
1. pH传感器测量：装置中配置了一个pH传感器，用于测量溶液的pH值。
传感器通常由一个pH电极和一个参比电极组成，通过将电极浸入溶液中，测量pH电极与参比电极之间的电势差来确定溶液的pH值。
2. pH值反馈控制：传感器会将测量到的pH值发送给控制系统。
控制系统会根据预设的目标pH值和测量到的实际pH值之间的差异，计算出需要加入的酸碱药剂的量。
3. 自动加药：控制系统将计算出的药剂量信号发送给自动加药装置。
自动加药装置会根据接收到的信号，按照预设的比例将相应的酸碱药剂加入到溶液中。
4. 反馈调整：加入酸碱药剂后，溶液的pH值会发生变化。
传感器会不断地测量新的pH值，并将其发送到控制系统。
控制系统会根据新的测量结果和预设的目标pH值之间的差异，再次计算需要加入的药剂量，并反馈给自动加药装置，进行进一步的调整。
通过以上连续的步骤，酸碱pH自动加药装置可以实现对溶液pH值的精确控制。
这种装置广泛应用于水处理、化学工业、食品加工等领域，以保持溶液中的酸碱性在一定的范围内。
酸碱ph自动加药装置原理
酸碱PH自动加药装置是一种广泛应用于水处理行业的设备，
其主要原理是通过测量水体的PH值，自动控制酸碱药剂的加入，从而达到调节水质的目的。
下面我们来详细介绍一下酸碱PH自动加药装置的工作原理。
首先，酸碱PH自动加药装置由控制系统、测量传感器、药剂箱、药剂泵、管路等组成。
其中，控制系统是整个设备的核心，它通过对测量传感器采集到的数据进行处理，控制药剂泵的运转，从而实现对水体PH值的自动调节。
其次，测量传感器是酸碱PH自动加药装置的重要组成部分，
它能够准确测量水体的PH值，并将数据传输给控制系统。
药
剂箱则是存放酸碱药剂的地方，通过管路与药剂泵相连，实现药剂的自动加入。
药剂泵则是将药剂从药剂箱中抽出，并通过管路注入水体中的设备。
当水体的PH值偏高时，控制系统会向药剂泵发出指令，让其
将酸性药剂从药剂箱中抽出，并注入水体中进行中和处理。
反之，当水体的PH值偏低时，控制系统会指示药剂泵将碱性药
剂注入水体中，以提高水体的PH值。
这样，通过不断地检测
和调节，酸碱PH自动加药装置能够实现对水体PH值的自动
调节。
总的来说，酸碱PH自动加药装置是一种高效、智能化的水处理设备，其主要原理是通过测量水体PH值，自动控制酸碱药剂的加入，从而实现对水质的自动调节。
在实际应用中，它能够大大提高水质处理效率和质量，减少人工干预，降低运行成本，具有广阔的应用前景。
PH自动调节加药系统技术方案
PH自动调节加药系统技术方案
1.系统概况
PH自动调节加药系统主要设备包括：计量泵、标定柱、过滤器、脉动阻尼器、安全阀、背压阀、压力表、手动阀、管路、阀门、支架以及PH控制系统等。
根据要求，由一用一备计量泵加药系统和PH控制系统组成。
2.技术说明
本投加系统在泵进口前面加截止阀、过滤器，截止阀安装在溶液箱底部的出口处，这样有利于系统的维修和配件的拆装，储罐至计量泵之间装有Y形过滤器。
用于过滤药液杂质，保护计量泵，使计量泵的投加更为精确，确保计量泵可靠运行，减小维护量。
计量泵采用美国米顿罗品牌，在泵运行和停止的状态下，均可手动调节冲程长度。
美国米顿罗公司是世界上第一台计量泵的发明者。
计量泵出口处都分别装有脉动阻尼器，压力表，安全阀，背压阀。
在出口管路中脉动阻尼器与背压阀同时使用，以吸收泵和背压阀之间的流量峰值，可有效的消除管路脉动。
出口管路的脉动阻尼器最大的优点是限制计量泵的流量和压力变化特性，改善泵的工作性能，并可使用较小口径的管路，在很大程度上降低了系统的造价。
压力表，用于测量计量泵输出压力，监测计量泵运行状态及便于泄压阀的压力设置，压力指示范围为计量泵出口实际工作压力的2倍。
安全阀内部膜片由弹簧压紧顶住阀座，当投加管路内压力超过设
1。
听过很多道理，依然过不好这一生。
但德帕姆相信您看了今天这篇推文，应该能明白pH在加药控制中的应用。
1、加药原理加药系统是一种具投药、搅拌、输送液体、自动控制于一体的成套设备，用于电厂的原水、锅炉给水、油田地面集输脱水处理系统，石油化工各种加药系统和废水处理系统。
加药控制过程需要通过在线pH计进行自动检测被测液体的pH值，并通过设定控制范围转换成电流信号输出到自动加药计量泵，自动加药计量泵（设定接收信号范围及输出频率范围通过接收到的信号，自动调节计量泵的加药量。
在此过程中pH值的变化显得尤为重要，也就考验着咱们在线pH计的灵敏性，精准性和稳定性。
所以加药控制系统中，对pH计的选择也是尤为重要。
pH控制器推荐使用具有看门狗防死机功能，异常情况继电器自动断开保护功能的产品。
一般的污水处理和精度要求不高的场合，最常用的是利用pH控制器的继电器控制。
在需要通过加酸来调节pH值的现场，我们将pH控制器设置高位报警。
反之，在需要加碱的现场，我们将pH控制器设置低位报警。
因为介质混合反应，pH变化需要花费一定时间，所以建议设置断开值的时候，设置一点提前量（根据泵或者电磁阀的口径流量决定具体数值），这样可以避免加药过量的情况出现。
如果精度要求稍微高一些的，会有另外两种控制方法，但是难度稍大，成本偏高一些，实际运用到的客户不多，下面就简单描述一下：使用4-20mA，直接调节蠕动泵的开口，假设选择的蠕动泵，4-20mA对应的开口越来越大，那么使用蠕动泵加碱时，需要使4对应的开孔最大，6对应的开孔最小，即可在控制器上设置4mA对应6pH，20mA对应4pH，(输出值和显示值负相关)；加酸时反过来，需要使6对应的开孔最小，9对应的开孔最大，即可在控制器上设置4mA对应6pH，20mA对应9pH，(输出值和显示值正相关)；调整加药的速度，相对智能化。
德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。
磷酸盐加药装置相关知识介绍磷酸盐加药装置主要包括药液计量系统、溶配系统、计量投加系统、安全系统和控制系统等五部分。
磷酸盐加药装置由水射器吸入计里系统，然后按比例加入溶配系统与除盐水或凝结水混合均匀，由计量投加系统投加到锅炉凝结水或给水中。
投加控制可采用手动方式也可依据上位系统输出的控制信号.进行随动控制，自动投加。
磷酸盐加药装置适用于中压及以上参数锅炉凝结水、给水处理。
磷酸盐加药装置的管路应随时保持畅通，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检查，观察这些部位是否有沉积物质，如发现这些症状，应及时加以清理。
要定期检查磷酸盐加药装置进料口是否堵塞，对管线、过滤器定期清洗，以防堵塞。
定期检查搅拌装置，查看搅拌轴是否转动灵活，叶轮是否扭曲变形，联轴套是否松动，以免轴扭力过大，消耗搅拌功率，如有损坏应及时更换。
要定期对磷酸盐加药装置、压力表及各管线阀门进行检查，以免发生泄露事件，备用泵与使用泵应交替使用，避免长期启用或停用同一台泵，为了满足适时连续控制对象，磷酸盐加药装置采用系统分析调节系统控制样水经冷却器后冷却温度在20-35℃之间。
磷酸盐加药装置以数字的方式显示，另外将其转换为4-20mA的标准信号输出至可编程序控制器。
磷酸盐加药装置编程序控制器将输入信号与给定植比较，根据比较结果按一定的算法进行逻辑运算，并输出相对应的4-20mA电流控制变频控制器改变加药泵电机的转速，加药泵电机的转速的改变达到控制加药量的要求，从而使被控制对象的数值运行在最佳状态。
当磷酸盐加药装置液位为低液位时，有低液位接点信号送至PLC，PLC将不启动加药泵。
磷酸盐加药装置用于锅炉给水锅炉给水PH值值的自动调节，使锅炉给水PH值保持在一定范围内而运行在最佳状态，从而防止因给水的PH值值的失调造成锅炉等热力设备的酸碱腐蚀，使热系统工作在最佳状态，延长热力设备的使用寿命，保证热力的设备长期稳定地安全运行。
磷酸盐加药装置主控制器为PLC可编程序控制器，具有灵活设定、运行稳定的特点，用户可根据运行要求选择是否采用变频控制器控制的加药泵。
三箱一体加药装置概述一、设备概述主要包括PAC、PAM加药系统。
1.1结构布置加药装置采用单元组合的布置形式，安装在一个基架上。
计量泵平行布置，周围留有足够检修空间，便于维护。
电气控制柜布置于装置基架上，正面操作。
1.2各部件材质各部件的材质主要分为不锈钢、碳钢、PE。
1.3液位检测、自动停泵溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。
1.4配药PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。
PAC溶液的投加不需要再次稀释，可进行直接投加。
1.5加药量的控制PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。
PAC加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。
山水环保机械加药装置三箱一体1.6技术参数表型号PAC加药装置JYS-6.0PAM加药装置JYS.0-2.0溶液箱容积PAC加药装置6立方米PAM加药装置2立方米加药方式自动或手动泵出口压力PAC加药泵0.6MpaPAM加药泵0.6Mpa泵出口流量PAC加药泵≤50L/HPAM加药泵≤170L/H组合形式三箱四泵二、山水机械设备加药装置操作说明2.1使用加药装置用于地表水净化站。
2.2装置启动前的操作2.2.1系统检查检查各连接接头，紧固件不应有松动、脱落现象；检查水箱溢流管是否畅通；检查装置总电源是否接入；各计量泵状态是否正常（有无故障）；溶液箱内是否有药液，溶液箱液位降至低液位时，报警开，计量泵停止工作。
2.3配制药品2.3.1 关闭所有阀门；2.3.2 打开排污阀，排污时间3min，排污结束后关闭排污阀；2.3.3 打开进水阀，按比例配置药液，待溶液箱液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；2.3.4 打开搅拌电机搅拌，使溶液均匀。
2.4装置启动1、打开计量泵出口阀门；2、打开计量进口阀，溶液箱出口阀；3、调整计量泵行程至适当位置（40%左右）；4、选择操作模式（就地硬手动、就动手动、远程控制）4.1 就地硬手动操作：4.1.1将计量泵操作模式选择开关切换至就地硬手动方式；4.1.2按下计量泵启动按钮；4.1.3计量泵以工频运行，计量泵电流指示正常；4.1.4备用泵的投入，先停掉故障泵，备用泵选择开关切换至；4.1.5故障计量泵，然后按下备用泵启动按钮；4.1.6搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。
酸碱PH调节加药装置简介
一、pH调节系统简介：
酸碱(PH)调节是为了稳定流程介质的PH值在需要的范围内以满足工艺流程的需要，在电镀工艺中电镀液的PH控制、冶金浮选工艺的矿浆PH控制、化工流程中流程介质母液的PH控制等。
在水处理工艺中，被处理水的PH值会极大地影响各种药剂的使用效果，不同种类的废水在完成各种处理后也可能不在允许排放的PH范围内。
酸碱PH调节加药装置在各种工业环境的水处理都有着广泛的应用，在任何水溶液中，氢离子和氢氧根离子都是一固定数值，称为水的离子积常数。
调节PH值就是靠调节水中两种离子的含量来达到最终改变水质的目的。
酸碱PH调节加药装置应用场合：电镀废水，颜料的生产，印染厂水处理，冷却水，化工工艺（反应釜）等。
酸碱PH调节加药装置系统是通过PH在线控制器自动检测被测液体的PH值，并通过设定控制范围转换成电流信号输出到自动加药计量泵，自动加药计量泵（设定接收信号范围及输出频率范围）通过接收到的信号，自动调节计量泵的加药量。
采用PH控制仪控制的酸碱PH调节加药装置提供了优秀的酸碱自动控制方案。
二、酸碱PH调节加药装置组成：
酸碱PH调节加药装置否正常稳定运行，关键取决于pH控制器，加药泵。
加药泵的选型根据流体介质选型很重要，尤其是pH自动调节系统经常会用到浓酸及浓碱，能否在关键需要加药的时候精确的投加所需要的剂量是很重要的。
1. 精密加药计量泵：
隔膜式精密计量泵由微处理器监控、安全可靠、结构精巧，能够根据PH分析仪表检测的反馈信号(主要为4～20mA)自动调整计量泵加药量，精密稳定地添加化学药品，酸或碱，同时可根据液位情况实现自动开停泵动作。
2. PH分析仪：
pH测量和控制单元在其广泛的应用领域中体现了最大的过程稳定性，具有多种控制特性（P、PI、PD、PID），可将pH检测仪检测的信号精确显示出来，并控制精密计量泵是否添加药液，确保将被处理水的pH值控制在恒定的设定值上。
能够实时检测显示水质PH值，自动与设定值进行比较，根据反馈信号，控制计量泵的启停。
pH传感器能够精确的测量被处理水中的PH值，并将检测信号值准确输入PH显示控制表中。
3、工业pH计电极：
pH传感器是经精湛的玻璃吹制技术精制而成，这种高超的制造工艺确保了其测量的精
度和可靠性。
pH检测仪敏感隔膜所用的玻璃具有阻抗小、pH值小于1和大于12时的偏差小、温度变化的影响小等特点。
能够精确的测量被处理水中的pH值，将测得信号准确输入pH显示控制表中。
4. 液位控制。
可测知化学药品酸碱储罐里的药品是否用尽，并在药液不足时发出信号报警通知计量泵停止工作。
5. 化学药品加药桶储罐：
加药设备专用储药桶，其上面有精密加药计量泵等设备的专用安装定位孔，容量从100L 到5000L不等。
6. 自动控制系统：
自动控制系统一般由：PLC，变频器，触摸屏等元器件组成，根据pH计信号经过PID 运算后达到稳定控制pH值作用。
近期，某工厂水站由于水质处理有的工艺需要碱性条件下反应，有的则需要酸性，所以想要知道关于加碱加酸的问题如何计算。
现在的情况是需要把pH值为5的1000m3的废水调至pH值为7，想知道需要加多少碱？而后继需要把pH值为8的1000m3废水调到pH值为5，需要加多少酸呢？希望能得到详细的计算方法及步骤，为此，咱们今天将在此为大家介绍一下这方面资料。
其实，对于酸碱调节加药量得具体看废水里的酸性物质是什么，如果是简单的强酸，不产生缓冲作用，消耗的碱量是非常少的，里面的酸浓度10^-5mol/L,加NaOH中和到中性：
10^-5*1000*1000*40=400g=0.4kg,
此外，实验得出的结果跟公式计算肯定是会有出入的，因为，实际体系中不可能跟公式计算一样的，肯定有缓冲物质的，实际消耗的碱量可能比计算的大，建议通过取一定量的水样实验，滴定到中性来确定所需的碱量。
