TCL罗格朗综合布线基础知识培训

罗格朗开关插座知识普及接线示意图
开关插座不得不说的秘密
1、常用开关插座86型、118型、开关插座的区分：
86型是大家最常见的开关插座，其外观是方的，外形尺寸86mmX 86mm，这种开关插座常叫86型开关，86型为国际标准，很多发达国家都装的是86型，也是目前我国大多数地区工程和家装中最常用的开关。

118型开关指的是横装的长条开关。

一般是可以自由组合式样，在边框里面卡入不同的功能模块组合而成，面板尺寸一般为75X118或类似尺寸，其上还有延伸产品。

如：长三位、长四位方四位，主要是日本、韩国等国家采用该形式产品。

我国也有部分区域流行采用该形式产品。

118型开关插座的优势就在于他的DIY 风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆穿方便，风格自由。

120型：指外形尺寸120mmX70mm
NO2.明装开关盒暗装开关，
明装，指的是步明线，开关地盒是裸露在墙外面的
暗装，指的是墙面开槽，布管线，低盒外缘与墙面的水平，面板装上去以后，仅仅突出一个面板在墙表面的施工做法。

开关插座有哪些分类?
开关分为一开、二开、三开、四开（也称：单联、双联、三联四联开关、或一位、二位、三位等）：几个开关并列在一个在一个面板上，控制不同烦人登，俗称多位开关
什么是单控、双控开关？
比如一个灯只需一个开关去控制，我们就可以选择单控开关，但有时为了方便，比如卧室我们希望在卧室门口能开关打开它，而在床头能开关关掉它，这样卧室门口和船头开关就都要用到双控开关，总而言之，单控是一个开关控制一盏灯，双控是两个开关都可以控制同一盏灯，双控可以代替单控开关使用，但单控不能代替双控。

如有侵权请联系告知删除，感谢你们的配合！。

3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞／星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Ω和150Ω的两种规格，不生产120Ω的产品。

目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Ω对绞线电缆时，可参考相关的标准。

在新建的综合布线系统工程中，不允许再采用120Ω的产品。

3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆 UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有重量轻、体积小、弹性好和价格适宜等特点，所以使用较多，甚至在传输较高速数据的链路上也有采用。

但其抗外界电磁干扰的性能较差，安装时因受牵拉和弯曲，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。

同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程中不宜采用. 3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆 STP:STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP（纵包铝箔） SFTP（纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。

在施工安装中均要求完全屏蔽和正确接地，才能保证其特性效果。

因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。

3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统中，按工作波长采用的光纤是0.85μm 0.8μm～0.9μm）和1.30μm（1.25μm～1.35μm）两种。

以多模光纤（MMF）纤芯直径考虑，推荐采用50μm／125μm或62.5μm／125μm两种类型的光纤。

在要求较高的场合，也可采用8.3μm／125μm突变型单模光纤（SMF）. 其中以62.5μm／125μm渐变型增强多模光纤使用较多。

网络电话布线培训内容
一：布线的概念、应用、主要产品及功能。

二：网络布线的产品选型，及各产品的主要功能。

三：电话布线的产品选型，及各产品的主要功能。

四：如何制作网络跳线。

五：如何制作电话跳线。

网络跳线与电话跳线的区别。

六：什么叫超五类，什么叫六类，如何区分。

并讲述一下综合布线的发展史。

七：关于综合布线的一些规范。

八：网络对应表、电话对应表，系统图、如何看？如何理解？如何对应？如何修改？九：常见故障处理：
1：网络不通。

如何判断，如何处理。

常见原因。

2：电话不通。

如何判断，如何处理。

常见原因。

3：一些特殊处理手段。

如8芯线，有3芯已断等。

4：将二楼的电话，如何跳至三楼？
5：
十：自由提问。

3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞/星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Q和150Q 的两种规格，不生产120Q的产品。

目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Q对绞线电缆时，可参考相关的标准。

在新建的综合布线系统工程中，不允许再采用120 Q的产品。

3.1 综合布线的部件传输媒质⑴对绞线和对绞对称电缆UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有觅量轻、体积小、弹性好和价格适宜等特点, 所以使用较多，甚至在传输较高速数据的链路上也有采用。

但其抗外界电磁干扰的性能较差，安装吋因受牵拉和弯脚，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。

同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程屮不宜采用・3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆STP: STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP （纵包铝箔）SFTP （纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。

在施工安装屮均要求完全屏蔽和正确接地，才能保证其特性效果。

因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。

3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统中，按工作波长采用的光纤是0. 85nm0.8nm~0.9um）和 1.30nm （l・25uin〜l・35m）两种。

以多模光纤（MMF）纤芯直径考虑，推荐采用50 u m / 125卩m或62. 5卩m / 125卩m两种类型的光纤。

在要求较高的场合，也可采用& 3um/ 125 u m突变型单模光纤（SMF）. 其中以62. 5 Um/125 uni渐变型增强多模光纤使用较多。

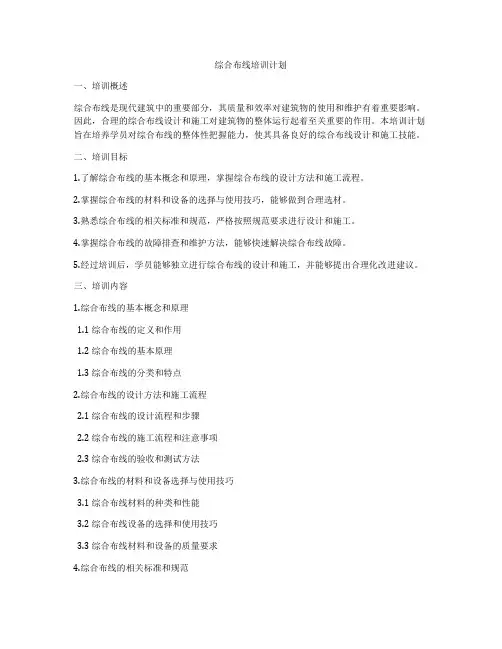

综合布线培训计划一、培训概述综合布线是现代建筑中的重要部分，其质量和效率对建筑物的使用和维护有着重要影响。

因此，合理的综合布线设计和施工对建筑物的整体运行起着至关重要的作用。

本培训计划旨在培养学员对综合布线的整体性把握能力，使其具备良好的综合布线设计和施工技能。

二、培训目标1.了解综合布线的基本概念和原理，掌握综合布线的设计方法和施工流程。

2.掌握综合布线的材料和设备的选择与使用技巧，能够做到合理选材。

3.熟悉综合布线的相关标准和规范，严格按照规范要求进行设计和施工。

4.掌握综合布线的故障排查和维护方法，能够快速解决综合布线故障。

5.经过培训后，学员能够独立进行综合布线的设计和施工，并能够提出合理化改进建议。

三、培训内容1.综合布线的基本概念和原理1.1 综合布线的定义和作用1.2 综合布线的基本原理1.3 综合布线的分类和特点2.综合布线的设计方法和施工流程2.1 综合布线的设计流程和步骤2.2 综合布线的施工流程和注意事项2.3 综合布线的验收和测试方法3.综合布线的材料和设备选择与使用技巧3.1 综合布线材料的种类和性能3.2 综合布线设备的选择和使用技巧3.3 综合布线材料和设备的质量要求4.综合布线的相关标准和规范4.1 综合布线的相关标准和规范4.2 综合布线的安全和环保要求4.3 综合布线的设计和施工的质量要求5.综合布线的故障排查和维护方法5.1 综合布线故障的常见原因和处理方法5.2 综合布线的定期维护和保养5.3 综合布线的故障排查和维修技能6.综合布线方案的优化和改进建议6.1 综合布线方案的优化方法和技巧6.2 综合布线实际施工中的改进建议6.3 综合布线的未来发展趋势和前景四、培训方法1.理论教学通过讲解、视频演示等方式进行综合布线的基本概念和原理的讲解。

2.案例分析分析综合布线方案中的典型案例，帮助学员理解和掌握设计和施工的方法和技巧。

3.实践操作进行综合布线材料和设备的实际使用操作，让学员能够熟练掌握综合布线的施工技能。
