电梯工程施工工艺1、电梯工程施工流程图1 电梯工程施工流程图2、电梯工程的施工配合(1)结构施工期间预留预埋配合1)电梯井道施工应满足用铅垂线测定的最小净空尺寸。
2)机房预留孔洞及外呼洞、厅门洞、安全门洞应严格按照土建布置图预3)机房顶吊钩应按土建图预埋在相应位置。
4)若需土建搭设井道脚手架,土建方应按照电梯公司提供的图纸施工,并通过双方的验收。
5)应在各电梯厅厅门口处标明50线,作为安装厅门地坎的基准。
若电梯厅内有多台电梯,还应在顶层和底层电梯厅地面上画出装饰找方线,以使各电梯的厅门和门套在同一平面上。
6)各层厅门门洞应设置安全护栏。
7)各机房门、窗应封闭,机房、底坑及厅门口无杂物。
8)提供电梯施工电源。
9)提供库房和施工用地。
(2)电梯施工过程中的配合1)机房中的主机安装完后,土建应制作混凝土墩,将承重梁两端封闭。
2)各层厅门安装完毕后,土建应将电梯地坎、门套、门梁与结构之间的缝隙封堵。
3)在井道脚手架拆除后,应对底坑做防水处理。
4)我方会对完工的电梯部位做防护,如厅门、门套、轿厢、外呼等,做好成品保护。
3、为电梯验收提供的服务(1)机房照明符合要求,通风设备齐全。
(2)机房主电源箱符合要求。
(3)机房门向外开,应当是防火门。
4、电梯预投入使用的保护措施后期装修阶段,为确保工程能及时完成进度计划,根据编制的装修阶段进度计划及施工部位,提前安排一部分电梯投入使用并进行成品保护。
(1)电梯的安装验收及投入使用应根据装修部位使用及不同使用时间要求,对相关房间部位、楼层附近的电梯首先安装并确定验收、投入使用的顺序,编制电梯使用计划,并按计划进行电梯的安装及验收并投入使用。
(2)对于提供给装修施工用电梯,根据部位的不同进行布置,并安排专人进行值守及进行成品保护,确保电梯使用安全。
(3)电梯使用前利用木板对电梯轿厢进行保护,避免使用中对轿厢破坏。
电梯值守人员为专业持证人员,并组成电梯服务小组,项目设专职管理员进行协调管理。
电梯工程施工工序电梯作为现代建筑中不可或缺的设施,其施工工序十分重要。
在电梯工程的施工中,需要经过一系列严谨的步骤和程序,以确保电梯的安全性和可靠性。
本文将对电梯工程施工工序进行详细介绍,以帮助读者更好地了解电梯施工的全过程。
一、前期准备在进行电梯工程的施工前,需要进行充分的前期准备工作。
首先是确定电梯的安装位置和数量,根据建筑结构和设计要求确定电梯井口的位置。
其次是制定施工计划和安全预案,包括施工过程中的安全措施和人员安排。
同时需要准备相关的施工图纸和资料,以便施工人员按图施工。
二、基础施工电梯的基础施工是电梯工程的一个重要环节。
首先需要进行基础的开挖和浇筑,形成电梯井口的基础。
接着是进行基础的验收和检测,确保基础的强度和稳定性。
在基础施工中还需要考虑地下管线的影响,以确保电梯的安装和使用不受影响。
三、井道和轿厢安装在基础施工完成后,开始进行井道和轿厢的安装工作。
首先是进行井道的安装,包括井道壁板、井道门等部件的安装。
接着是轿厢的安装,包括轿厢底板、轿厢门等部件的安装。
在安装过程中需要严格按照施工图纸和要求进行,确保安装的准确性和稳固性。
四、导轨和配重导轨是电梯运行的重要部件,需要进行精确的安装和调整。
在导轨安装完成后,需要对导轨进行调整和检测,确保导轨的平整度和垂直度。
同时需要安装配重系统,以平衡轿厢和减小电梯的负荷。
五、电气和机械设备安装电梯的安装不仅涉及机械部件,还包括电气设备的安装。
在电梯安装的过程中,需要安装电动机、控制柜、紧急救援系统等电气设备。
同时需要对电气系统进行调试和检测,以确保电梯的正常运行。
六、终验和调试电梯工程的施工完成后,需要进行终验和调试工作。
终验是对电梯工程全过程的检查和验收,包括安装质量和安全性的检测。
调试是对电梯运行系统的测试和调整,确保电梯的正常运行和安全性。
综上所述,电梯工程的施工工序包括前期准备、基础施工、井道和轿厢安装、导轨和配重、电气和机械设备安装、终验和调试等步骤。
电梯安装工程施工工艺
1. 前期准备
在正式进行电梯安装工作前,需要进行以下前期准备:
- 确定电梯安装位置和电梯种类。
- 安排专业技术人员进行技术评估和设计方案的编制。
- 确定施工方案并准备施工图纸。
- 按照施工方案及图纸购买安装电梯所需的配件、材料等。
2. 施工过程
2.1 基础施工
- 对安装电梯的井道进行施工,包括井道墙面、混凝土地坪等。
- 对井道内部进行安全检测,确保施工质量和安全性。
2.2 钢结构搭建
- 根据电梯的安装位置和种类确定钢结构的搭建方案。
- 对钢结构进行排布、切割、加工和拼装。
- 对钢结构进行焊接、防腐处理等。
2.3 安装电梯主机
- 将电梯主机安装到钢结构上。
- 连接电梯主机和机房内的配电设备。
2.4 安装轿厢及配重平衡测试
- 安装电梯轿厢和轿门,并进行相关安全测试。
- 进行配重平衡测试,确保电梯能够平稳运行。
2.5 安装电气控制系统
- 安装电气设备、控制盘等。
- 进行电气线路的布线、接线。
3. 施工注意事项
- 根据电梯的安装位置和种类进行施工。
- 严格遵守施工方案及图纸要求。
- 严格执行安全管理制度,确保施工安全。
- 安装电梯的每一个步骤都需要进行质量检测和安全检查。
4. 施工完成验收
- 由电梯制造商进行电梯整机验收。
- 由电梯制造商、设计单位和建设单位进行联合检验。
- 经过验收合格后方可进行电梯的试运行和正式使用。
电梯安装工程施工工序
电梯是现代建筑中不可或缺的重要设备,其安装施工工序严谨复杂。
下面将详细介绍电梯安装工程的施工工序:
一、施工前准备
在进行电梯安装工程前,需要进行充分的施工前准备工作,包括但
不限于:确定电梯安装位置、制定安装方案、准备所需材料及设备等。
二、基础施工
电梯的基础施工是电梯安装的重要一环,它直接关系到电梯的安全
稳定。
基础施工包括开挖基坑、浇筑基础混凝土、安装基础底座等。
三、井道结构施工
井道结构施工是电梯安装工程中的另一个重要工序,它包括井道的
搭建、井壁的防护、井道门的安装等。
四、轿厢安装
轿厢安装是电梯安装的核心环节,需要严格按照相关规范和要求进行。
轿厢安装包括轿厢吊装、导轨安装、配重安装等。
五、门套及门扇安装
门套及门扇的安装是电梯的重要组成部分,它关系到电梯的使用舒
适度和安全性。
门套及门扇安装包括门套固定、门扇安装、门锁安装等。
六、电气线路布线
电梯的电气线路布线是电梯安装工程的必要工序,它包括电气线路敷设、电梯控制柜安装等。
七、调试验收
电梯安装完成后,需要进行调试验收工作,确保电梯的正常运行和安全性。
调试验收包括各项功能测试、安全性检查等。
综上所述,电梯安装工程施工工序繁多且复杂,需要专业施工队伍进行操作,并严格按照相关规范和标准要求完成,以保证电梯的安全性和稳定性。
施工电梯安装流程1. 施工前准备。
在进行电梯安装前,首先需要进行施工前的准备工作。
包括确定电梯的安装位置、制定安装计划、准备好所需的材料和设备等。
同时,还需要对施工现场进行安全检查,确保安全生产。
2. 安装井道结构。
电梯井道结构的安装是电梯安装的第一步。
在安装井道结构时,需要根据设计图纸进行布置,确保井道结构的稳固和合理。
同时,还需要进行相关的检测和验收,确保井道结构符合安装要求。
3. 安装轿厢和导轨。
在井道结构安装完成后,接下来是安装电梯轿厢和导轨。
轿厢和导轨的安装需要严格按照电梯制造商提供的安装说明进行,确保安装的准确性和稳固性。
同时,还需要进行相关的调试和检测,确保轿厢和导轨的安装符合要求。
4. 安装机房设备。
电梯的机房设备包括电梯主机、驱动系统、控制系统等。
在安装机房设备时,需要严格按照制造商提供的安装说明进行,确保设备的安装和连接正确无误。
同时,还需要进行相关的调试和检测,确保设备的安装符合要求。
5. 进行电梯调试。
电梯安装完成后,需要进行相关的调试工作。
包括对电梯的各项功能进行测试和调整,确保电梯的运行正常和安全。
同时,还需要进行相关的验收工作,确保电梯的安装符合相关标准和要求。
6. 完成电梯安装。
经过上述步骤的完成,电梯的安装工作就基本完成了。
在完成电梯安装后,还需要进行相关的整理和清理工作,确保施工现场的整洁和安全。
同时,还需要进行相关的验收和备案工作,确保电梯的安装符合相关法规和标准。
总结。
施工电梯安装流程是一个复杂而又重要的工作,需要严格按照相关标准和要求进行。
只有做好了电梯的安装工作,才能保障施工现场的安全和工程进度的顺利进行。
希望以上内容对大家有所帮助,谢谢!。
电梯安装工程施工方法1. 前期准备工作在进行电梯安装工程施工前,需要进行充分的前期准备工作,包括以下步骤:- 完成施工图纸的设计和审核- 确定电梯的型号、品牌和数量- 选购电梯所需的材料和设备- 制定详细的施工计划和时间表- 准备施工所需的劳动力和工具设备2. 施工现场准备在施工现场进行以下准备工作:- 清理并平整施工区域- 安装临时围墙和警示标识- 搭建必要的施工设施和设备3. 安装电梯井道和导轨首先,需要安装电梯井道和导轨,具体步骤如下:- 按照设计要求,确定井道的尺寸和位置- 按照设计图纸安装井道的钢结构和混凝土墙体- 安装导轨和导轨支架- 测试导轨的垂直度和水平度,进行调整和修正4. 安装电梯机房和机器设备完成井道和导轨的安装后,需要进行电梯机房和机器设备的安装,具体步骤如下:- 安装机房所需的门窗、隔墙和地板- 安装电梯主机、驱动装置和安全保护装置- 连接电梯的电气系统和控制系统- 对机器设备进行测试和调试,确保其正常运行5. 安装电梯轿厢和门系统安装电梯轿厢和门系统是电梯安装工程的最后一步,具体步骤如下:- 安装轿厢和轿厢门- 安装层门和门操作系统- 连接电梯门的控制系统和电气系统- 进行轿厢和门系统的测试和调试6. 完善和验收工程完成电梯安装工程后,需要进行工程的完善和验收,具体工作包括:- 清理施工现场,并进行整理和清洁工作- 完善电梯安装工程的相关文件和记录- 进行电梯的质量检测和安全评估- 由相关部门进行验收和审批以上为电梯安装工程施工的一般方法和步骤,在实际施工中需要根据具体情况进行调整和安排。

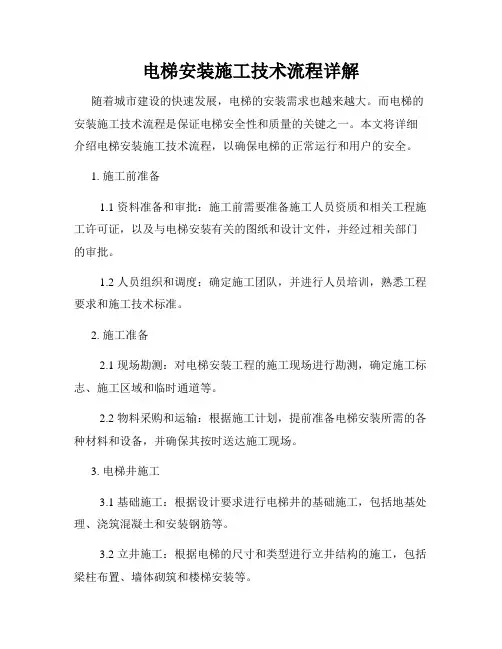

电梯安装施工技术流程详解随着城市建设的快速发展,电梯的安装需求也越来越大。
而电梯的安装施工技术流程是保证电梯安全性和质量的关键之一。
本文将详细介绍电梯安装施工技术流程,以确保电梯的正常运行和用户的安全。
1. 施工前准备1.1 资料准备和审批:施工前需要准备施工人员资质和相关工程施工许可证,以及与电梯安装有关的图纸和设计文件,并经过相关部门的审批。
1.2 人员组织和调度:确定施工团队,并进行人员培训,熟悉工程要求和施工技术标准。
2. 施工准备2.1 现场勘测:对电梯安装工程的施工现场进行勘测,确定施工标志、施工区域和临时通道等。
2.2 物料采购和运输:根据施工计划,提前准备电梯安装所需的各种材料和设备,并确保其按时送达施工现场。
3. 电梯井施工3.1 基础施工:根据设计要求进行电梯井的基础施工,包括地基处理、浇筑混凝土和安装钢筋等。
3.2 立井施工:根据电梯的尺寸和类型进行立井结构的施工,包括梁柱布置、墙体砌筑和楼梯安装等。
3.3 井道装修:对电梯井进行装修工作,包括防火涂料喷涂、墙壁贴瓷砖和安装照明设备等。
4. 机房施工4.1 机房搭建:按照设计要求进行电梯机房的搭建,包括基础施工、钢结构制作和搭建、设备安装等。
4.2 电气系统安装:根据电梯的需求安装电气系统,包括电缆敷设、控制柜安装和接线调试等。
4.3 机房通风与消防:进行机房通风系统和消防设施的安装和调试,以确保电梯机房内的空气质量和消防安全。
5. 电梯组装安装5.1 电梯组装:按照设计要求和制造商提供的说明书进行电梯的组装工作,包括轿厢、导轨、门机等部件的安装。
5.2 电气系统连接:将电梯的电气系统与机房电源连接,并进行相应的电气调试和检测。
5.3 安全装置安装:按照相关安全标准和规定,安装电梯的安全装置,包括限速器、门锁、重载保护等。
6. 施工验收6.1 施工质量检查:对电梯安装工程进行全面检查,确保各个环节的施工质量符合相关标准和规范。

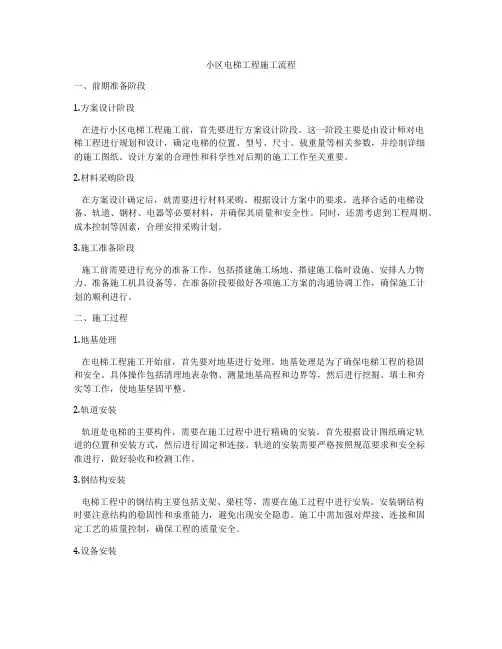

小区电梯工程施工流程一、前期准备阶段1.方案设计阶段在进行小区电梯工程施工前,首先要进行方案设计阶段。
这一阶段主要是由设计师对电梯工程进行规划和设计,确定电梯的位置、型号、尺寸、载重量等相关参数,并绘制详细的施工图纸。
设计方案的合理性和科学性对后期的施工工作至关重要。
2.材料采购阶段在方案设计确定后,就需要进行材料采购。
根据设计方案中的要求,选择合适的电梯设备、轨道、钢材、电器等必要材料,并确保其质量和安全性。
同时,还需考虑到工程周期、成本控制等因素,合理安排采购计划。
3.施工准备阶段施工前需要进行充分的准备工作。
包括搭建施工场地、搭建施工临时设施、安排人力物力、准备施工机具设备等。
在准备阶段要做好各项施工方案的沟通协调工作,确保施工计划的顺利进行。
二、施工过程1.地基处理在电梯工程施工开始前,首先要对地基进行处理。
地基处理是为了确保电梯工程的稳固和安全。
具体操作包括清理地表杂物、测量地基高程和边界等,然后进行挖掘、填土和夯实等工作,使地基坚固平整。
2.轨道安装轨道是电梯的主要构件,需要在施工过程中进行精确的安装。
首先根据设计图纸确定轨道的位置和安装方式,然后进行固定和连接。
轨道的安装需要严格按照规范要求和安全标准进行,做好验收和检测工作。
3.钢结构安装电梯工程中的钢结构主要包括支架、梁柱等,需要在施工过程中进行安装。
安装钢结构时要注意结构的稳固性和承重能力,避免出现安全隐患。
施工中需加强对焊接、连接和固定工艺的质量控制,确保工程的质量安全。
4.设备安装电梯设备安装是电梯工程的关键环节,需要精密操作和专业技能。
安装设备前需认真查看设备说明书,了解安装步骤和要求,然后对设备进行搬运、组装和安装。
设备安装后需要进行调试和检测,确保设备工作正常。
5.电器配线电梯的电器系统包括控制柜、电气线路、操作面板等,需要在施工过程中进行配线。
根据设计要求和电器图纸,进行电器设备的接线和调试工作。
电器配线的安全和稳定性对电梯的正常运行有着重要影响,需要严格按照标准进行操作。
电梯钢构工程施工程序图一、施工前准备1. 经过相关部门审批,确定施工计划和设计方案。
2. 选派专业施工团队,制定施工组织设计。
3. 安排专业工程师进行现场勘测和测量,确认施工场地的具体情况。
4. 编制施工施工图纸和材料清单,保障施工过程中的准确性。
5. 采购所需设备、材料和工具,确保施工顺利进行。
二、施工工序1. 地基处理将电梯的安装基础固定在地基上,需要对地面进行平整处理,确保基础面水平平整,无明显的坑洼和高低差。
2. 主体结构安装按照设计图纸上的要求,将钢结构构件按照一定的顺序安装到指定位置,确保主体结构的安全和稳定。
3. 钢结构加固对已经安装好的主体结构进行钢结构加固,以增加整体的稳定性和承重能力。
4. 电梯轿厢安装将电梯轿厢吊装到安装位置,并进行固定,连接电梯轿厢和主体结构。
5. 电梯门安装安装电梯门和门轨,确保电梯的开闭功能正常。
6. 门套安装安装电梯门套,美化电梯门口的外观。
7. 井道装饰对电梯井道进行装饰,提升电梯井道的整体美观性。
8. 电梯操作系统安装安装电梯的操作系统,确保电梯的正常运行和安全性。
9. 系统调试对整个电梯系统进行调试,检查其运行是否正常,保障安全性。
10. 完工验收施工完成后,对整个电梯进行验收,确保施工质量符合相关标准和规定。
11. 施工结算完成所有工程后,进行工程结算,核实材料和人工费用,确保各项费用的合理性和准确性。
三、施工注意事项1. 安全第一,严格遵守相关安全规定,保障施工人员和施工场地的安全。
2. 严格按照设计图纸进行施工,确保施工质量和规范。
3. 定期检查施工进度,确保施工按照计划进行。
4. 注意施工现场环境保护,保障环境卫生和整洁。
5. 配合客户进行施工过程中的沟通和协调,确保施工符合客户需求。
以上即为电梯钢构工程施工程序,施工过程中需要严格按照相关规定和要求进行操作,确保电梯的安装和运行质量。
一般的电梯施工流程
1、设备到货
2、土建检查
3、机房、井道移交
4、到货吊机
5、开箱点验
6、开工
7、工字钢安装
8、机房主机安装
9、导轨安装
10、厅门
11、厅门封堵
12、轿厢对重、组装轿厢及其他功能配件
13、脚手架拆除
14、电气接线
15、慢车调试
16、呼梯盒及层显底盒
17、快车调试
18、验收
详细的图文安装施工流程1-电梯下货到工地
2-这是轨道
3-电梯要安装到这楼里
4-空空的井道
5-安装一节轨道后安装下梁
6-安装立柱
7-安装底板
8-安装上梁和滑轮
9-再安装临时用的跳板,便于安装轨道
10-机房开孔1
10-机房开孔2
10-机房开孔3
11-安装主机1
11-安装主机2
12-安装控制柜
13-吊装配重架
14-安装钢丝
15-主机钢丝安装完毕1
15-主机钢丝安装完毕2
16-井道多了钢丝和随行电缆
17-操作盘安装就可以开动电梯了
18-安装主轨副轨先要安装好提升机提轨道用1
18-安装主轨副轨先要安装好提升机提轨道用2
19-主轨安装先打孔(安置房井道土建比较粗糙)
20-安装底码
21-安装支架用校导尺校准(自制的校导尺粗糙但很精准)
22-最后焊接主轨就校好了
23-安装上一节主轨
24-副轨打孔
25-副轨底码安装
26-副轨支架安装
27-校准并焊牢
28-辛辛苦苦总算主副轨道顶1
28-辛辛苦苦总算主副轨道顶2
29-到顶把随行电缆卡安装30-安装好轨道的井道
31-对重架1
31-对重架2
32-门和框组装完毕1
32-门和框组装完毕2
33-安装好的门
34-开呼梯孔
35-安装呼梯板1
35-安装呼梯板2 35-安装呼梯板3
36-轿厢安装,第一步把轿定吊起1
36-轿厢安装,第一步把轿定吊起2 36-轿厢安装,第一步把轿定吊起3 37-井道外拼轿壁
38-移到轿底组装好轿壁1
38-移到轿底组装好轿壁2
38-移到轿底组装好轿壁3
39-轿顶落下
40-轿壁校准轿厢安装完毕41-轿厢安装完毕
42-安装门机。
