****************风电基地项目（*******）风力发电机组工程施工质量验收评定项目划分表批准审核编制*********有限公司**************风电项目*******项目部年月日编制说明为规范、统一通辽市科尔沁区138万千瓦生态治理风电基地项目（莫力庙）风力发电机组工程施工质量验收范围和验收程序，确保工程竣工验收，特制订本项目工程质量验评划分表。
一、适用范围通辽市科尔沁区138万千瓦生态治理风电基地项目（莫力庙）风力发电机组工程二、编制依据1、《风力发电场项目建设工程验收规程》DL/T5191-20042、《风力发电场项目建设工程验收规程》GB/T 31997-20153、《电力建设施工质量验收规程第1部分：土建工程》DL/T 5210.1-20214、《风力发电工程建设施工监理规范》NB/T 31084-20165、《电气装置安装工程电缆线路施工及验收标准》GB 50168-20186、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～17-20187、风机厂家提供的风电机组技术说明书、使用手册及安装手册三、本计划中所列质量控制点W—现场见证点；H—停工待检点；S—旁站点。
四、单位工程和分部工程划分原则1、本工程项目共划分为四大类别，即01中控楼和升压站建筑工程、02风力发电机组工程、03升压站设备安装调试工程、04线路工程、05交通工程。
2、每台风力发电机组工程为一个子单位工程，共计82个子单位工程。
子单位工程编号为01～82。
3、每个子单位工程分为7个分部工程，即01风力发电机设备基础、 02机组安装、03监控系统、04塔架、05电缆、06箱式变电站、07防雷接地。
4、风力发电机设备基础分部工程分为5个子分部工程，即01基坑开挖与回填（包含定位放线、开挖、土方回填等分项工程）、02地基处理（包含换填地基等分项工程）、04混凝土基础（包含模板、钢筋、混凝土、预应力锚栓组合件安装、电缆保护管安装、预埋件安装等分项工程）、05防腐及止水（包含承台防腐、金属防腐、止水等分项工程）。
工程质量验评范围项目划分原则

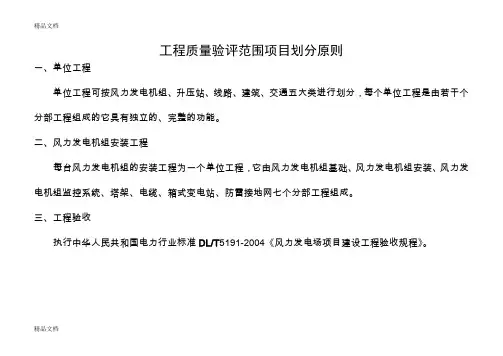

一、单位工程
单位工程可按风力发电机组、升压站、线路、建筑、交通五大类进行划分，每个单位工程是由若干个分部工程组成的它具有独立的、完整的功能。
二、风力发电机组安装工程
每台风力发电机组的安装工程为一个单位工程，它由风力发电机组基础、风力发电机组安装、风力发电机组监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部工程组成。
三、工程验收
执行中华人民共和国电力行业标准DL/T5191-2004《风力发电场项目建设工程验收规程》。
工程质量验评范围项目划分表
执行标准：GB50204 工程名称：X—X110KV输电线路工程编号：XXXX-01
风力发电机组安装工程基础分部
工程质量验评范围项目划分表
监理（建设）单位：
施工单位：
审核：
制表：
发文序号：
XXXX工程项目部二OXX年XX月XX日。
十三间房三期49.5MW风电项目工程施工质量验收项目划分表编制单位（施工单位）：编制人（施工单位项目经理）：审核人（总监理工程师）：批准人（建设单位项目经理）：批准日期：编制说明本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组、升压站、线路、建筑、交通五大类，而每台风力发电机组的安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统（设备厂家进场前已安装完成）、塔架、电缆、箱式变电站、防雷接地网七个分部。
本工程质量验收划分五个部分验评执行的依据分别为：1、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2005）的有关规定2、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）4、升压站土建执行《110kV-1000kV变电站、换流站土建工程施工质量检验及评定标准》Q/GDW 183-20085、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）6、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2004)7、风力发电机组安装、塔架工程执行华锐厂家的有关技术执行标准。
8、因发电机监控系统在设备进场前已安装完成，无需做施工资料，由厂家提供设备质量证明文件及调试资料。
9、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。
质量验收及评定范围主要包含四部分内容:工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
10、建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。
编制说明：参照《火力发电建设工程机组调试质量验收及评价规程-DL/T 5295/2013版》和《110kV及以上送变电工程启动及竣工验收规程- DL ／T 782—2001》的要求，针对风力发电工程和光伏发电工程的特点，编制以下分系统调试项目划分表和电气单项工程调试质量验收表式。
组织专业人员讨论确认，并经江苏省电力工程质量监督中心站审核认可，以供风电、光伏发电项目调试单位参考执行。
备注：电气单项工程调试质量验收表中，涉及到系统设备受电及24小时带电试运相关项目，应在完成受电及24小时带电试运调试合格后办理第二次签字手续。
江苏省电力工程质量监督中心站2017年4月28日附表一、风力工程工程分系统调试质量验收范围划分，应符合下表的规定分系统试运质量验收范围划分表（一）升压（开关）站电气单项工程调试质量验收，应符合表0的规定表0 电气单项工程调试质量验收汇总表电气单位工程调试质量验收，应符合下列规定：1、升压站系统调试单位工程验收，应符合表1的规定。
表1 升压站系统调试验收表2 、站用切换系统调试单位工程验收，应符合表2的规定。
表2 站用电切换系统调试验收表（可能没有该单位工程，可以包括在站用电部分检查）3、主变压器保护、送出线路保护系统调试单位工程验收，应符合表3的规定。
表3变压器保护、送出线路保护系统调试验收表4 、主变压器本体系统调试单位工程验收，应符合表4的规定。
表4 主变压器本体系统调试验收表5 、故障录波系统调试单位工程验收，应符合表5的规定。
表5 送出线路-主变压器故障录波系统调试验收表6 、配电装置调试单位工程验收，应符合表6的规定。
（宜增加接地变、站用、备用变内容）表6 配电装置调试验收表7 、配电装置母线系统调试单位工程验收，应符合表7的规定。
表7 配电装置母线系统调试验收表8、直流电源系统调试单位工程验收，应符合表8的规定。
表8 直流电源系统调试验收表（宜增加蓄电池充放电容量核定测试）9 、中央信号系统调试单位工程验收，应符合表9的规定。
