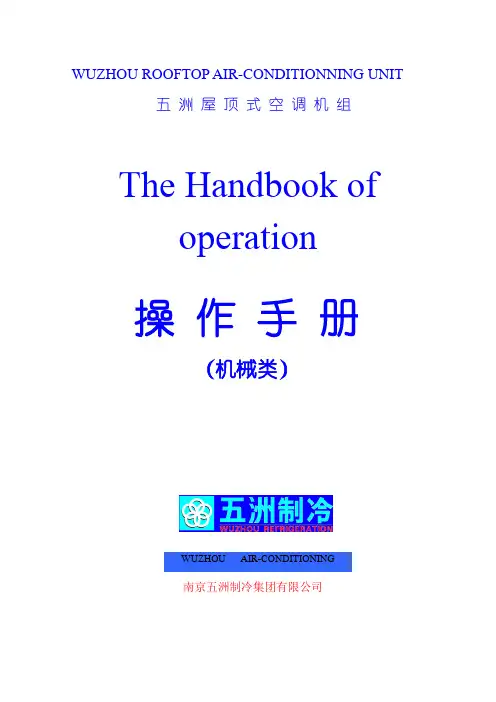

WUZHOU ROOFTOP AIR-CONDITIONNING UNIT五洲屋顶式空调机组The Handbook ofoperation操作手册（机械类）WUZHOU AIR-CONDITIONING南京五洲制冷集团有限公司目录一适用范围及特点 (1)（一）适用范围 (1)二工作原理与流程 (2)（一）工作原理 (2)（二）工作流程示意 (2)三安装与调试 (3)（一）安装位置的选择 (3)（二）机组安装 (4)（三）铜管连接 (4)（四）电气连接 (4)（五）机组调试 (5)四日常维护 (7)（一）机组空气处理侧的维修和保养 (7)（二）机组压缩冷凝侧的维修和保养 (8)五注意事项 (10)六故障分析 (11)七售后服务及保修 (12)八性能参数 (13)附图图1、机组外形图一适用范围及特点（一）适用范围南京五洲系列屋顶式风冷冷热风空调机组为全空气系统，具有多种型号，制冷量从七十千瓦到四百多千瓦。
该型屋顶机系列产品以现有成熟机型风冷直膨机及风冷螺杆热泵技术为基础，综合了PLC可编程集中控制等优点，空气处理段各功能段采用铝合金框架与高压发泡双壁结构，压缩冷凝段采用板块拼装的方式，具有技术成熟、设计灵活、安装简便、易于控制等特点。
该系列空调机组可用于各种环境条件下室内空气调节，具有降温、降湿、加热、加湿、通风等多种功能。
温度控制范围：温度设定在18～28℃时，控制精度可到±1℃，相对湿度设定在50～70％，控制精度可到±10％。
该系列空调机是科研、国防、工业、农业、商业服务等部门不可缺少的辅助设备，适用于电子计算机机房、无线电或电子设备控制室、科研单位的实验室、精密仪表、精密机械加工车间、彩色印刷车间、纺织品检验室、精密计量室等对温湿度有较高要求的场所。
该系列空调机组的设计制造执行下列标准：GB/T 20738-2006 屋顶式空气调节机组（二）特点●安装方便、节省投资屋顶式冷热风机组为全空气系统，无需冷却塔和循环水系统，无需专用机房，可安装于屋顶或室外空地，机组交付用户安装时，只需连接少量的控制线和主电源线及送、回风软接头等即可开机。

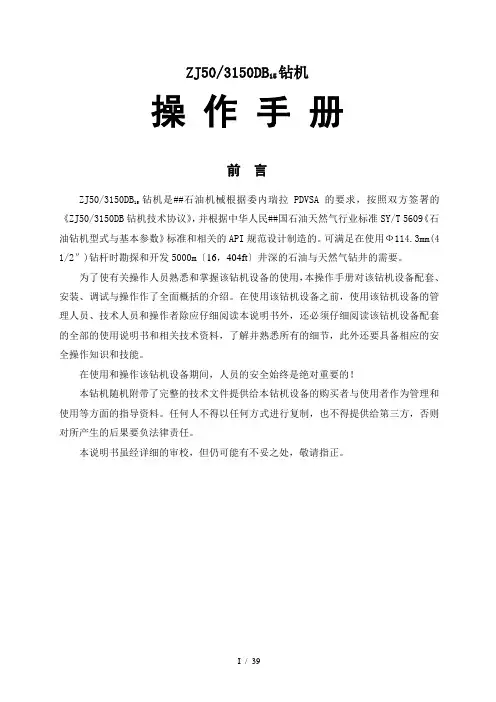

ZJ50/3150DB15钻机操作手册前言钻机是##石油机械根据委内瑞拉PDVSA的要求，按照双方签署的ZJ50/3150DB15《ZJ50/3150DB钻机技术协议》，并根据中华人民##国石油天然气行业标准SY/T 5609《石油钻机型式与基本参数》标准和相关的API规范设计制造的。
可满足在使用Ф114.3mm(4 1/2″)钻杆时勘探和开发5000m〔16，404ft〕井深的石油与天然气钻井的需要。
为了使有关操作人员熟悉和掌握该钻机设备的使用，本操作手册对该钻机设备配套、安装、调试与操作作了全面概括的介绍。
在使用该钻机设备之前，使用该钻机设备的管理人员、技术人员和操作者除应仔细阅读本说明书外，还必须仔细阅读该钻机设备配套的全部的使用说明书和相关技术资料，了解并熟悉所有的细节，此外还要具备相应的安全操作知识和技能。
在使用和操作该钻机设备期间，人员的安全始终是绝对重要的！本钻机随机附带了完整的技术文件提供给本钻机设备的购买者与使用者作为管理和使用等方面的指导资料。
任何人不得以任何方式进行复制，也不得提供给第三方，否则对所产生的后果要负法律责任。
本说明书虽经详细的审校，但仍可能有不妥之处，敬请指正。
安全准则以下列出了与ZJ50/3150DB钻机设备密切相关的安全预防措施。
这些安全预防措施15在使用说明书以后的章节中不在出现。
在使用和维护该钻机设备的过程中，使用者必须掌握和运用这些推荐的预防措施。
具体的预防措施都包含在说明书的警示中。
1. 合格的人员只有被授权的合格人员才能操作和维护该钻机设备。
2. 防护设备操作和设施维护人员都必须穿戴防护服、防护帽、防护鞋与其它的防护设备等。
在钻井作业中，如遇有毒有害气体逸出，操作人员在作业时还必须配戴防毒设备。
3. 安全习惯安装、操作、拆卸和维护该设备时，好的全面的安全习惯必须随时遵守。
该钻机设备的拥有者/操作者的职责就是建立好的安全习惯、人员的培训和安全习惯的强制遵守。

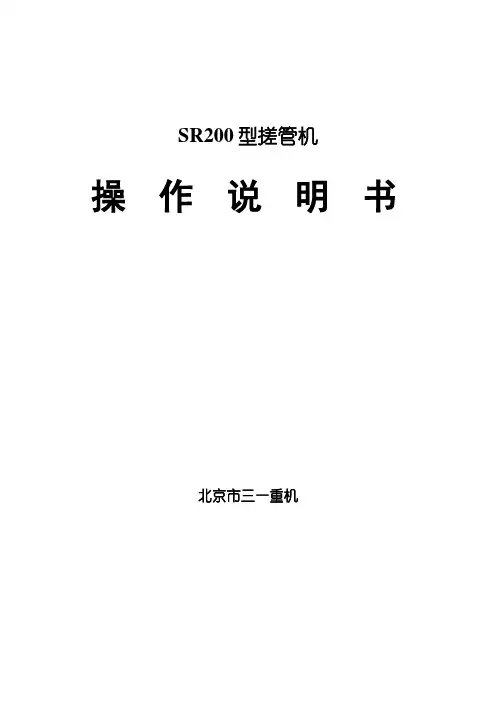

SR200 型搓管机操作说明书北京市三一重机一、留意事项1.使用前应认真阅读本说明书；2.应先检查液压泵站各液压管路是否漏油。
保证油管快换接头连接处不得漏油。
3.搓管机设有自动搓管机构，不得任凭调整搓管油缸的摇摆幅度。
承受自动搓管功能时，必需先将操纵台右侧板上的电缆接口用泵站的24V 电缆连接好。
4.起吊第一根套管需人工导正放入卡瓦内，不得用吊机直接冲击安装套管。
在夹持臂内定心管或机上套管吊出之前，确定要将夹持臂安放于钻机底盘前部的凳子上，以防止夹持臂倒伏。
〔很重要〕5.无论是钻进还是起拔套管，钻机的上卡盘和下卡盘不能同时加紧套管。
6.搓管机接口板应连接固定牢靠，不得左右晃动。
二、主要参数搓管直径(mm) 800～1500上拔力(kN) 2120理论下压力(KN) 1600实际下压力(KN) 搓管机重量+孔内套管重量(＋配重重量) 搓管角度(°)20搓管扭矩(KN·m)1900压拔行程(mm) 500夹管力(KN) 2100泵站功率(KW) 130KW外形尺寸(mm) 4280×2550×1845搓管机质量(kg) 22023三、操作说明泵站、搓管机与旋挖钻机连接安装到位后，搓管机方可操纵。
搓管机操纵主要在操纵台上进展。
1、操纵台〔暂定〕操纵台面板布置见以以下图。
“左压拔”、“右压拔”手柄：用于把握左、右压拔油缸的伸缩实现卡瓦的上升和下降。
具有给进及强力起拔作用。
“主夹持”手柄：用于把握主夹持油缸的伸缩实现卡瓦的抱紧和松开。
“搓管”手柄：用于把握左、右搓管油缸的伸缩方向，实现卡瓦的顺、逆时针搓摆。
此手柄在刚开头搓动第一根套管时，需要手动调整套管的垂直度，在正常运转后无需扳动此手柄。
正常运转时将手柄扳至顺、逆两档的任一位置不动，靠自动搓管机构自动实现两个搓管油缸的搓摆换向。
自动搓管机构由电控接口和行程开关组成。
电控接口〔位置见附图2〕给自动搓管把握电路输送电源，自动搓管前必需将泵站引出的电缆线接头插入此接口。

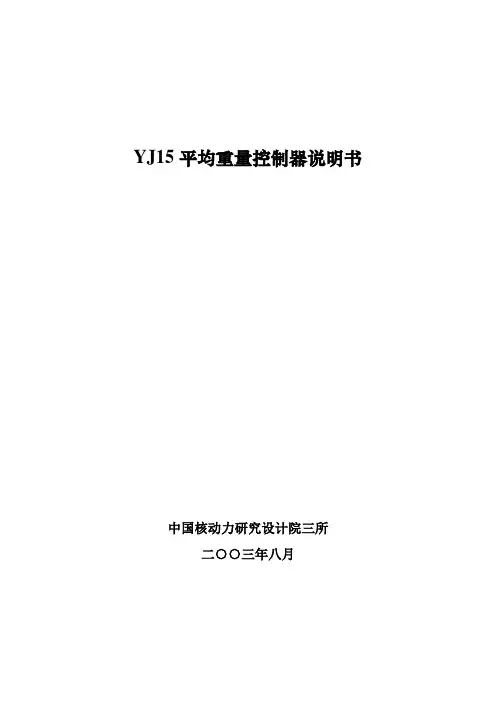

YJ15平均重量控制器说明书中国核动力研究设计院三所二○○三年八月YJ15平均重量控制器1．简介平均重量控制器是根据烟支重量核扫描器输出信号变化来控制平准器电机正反转，使平准器上下移动，从而达到控制烟支重量的目的。
控制器可对烟支信号自动调整，无需人为干预。
该控制器包括PLC、信号调理盒。
PLC从系统工控机接收系统参数和要求，向系统工控机传递测量数据和工作状态。
由系统工控机显示当前烟支重量和重量偏移，以及运行状态，用户可以方便地通过简单的键盘操作更改目标重量、重量调整范围、重量报警范围、微调重量测量系数，也可调节平准器电机单次运行调整时间，开启或关闭重量控制，检查核扫描器状态等。
2．控制器组成YJ15平均重量控制器包括PLC、信号调理盒，需外部电源110VAC/1A和24VDC/0.5A。
PLC接收烟支重量核扫描器输出的电压信号，计算烟支重量，控制平准器电机正反转以调节烟支重量，从系统工控机接收系统参数和要求，向系统工控机传递测量数据和工作状态。
信号调理盒控制烟支重量核扫描器的温度，为烟支重量核扫描器提供±15V，调理PLC输出信号和烟支重量核扫描器输出的电压信号。
控制器工作流程如图一。
图一YJ15平均重量控制器流程图重量核扫描器输出的烟支重量电压信号经信号调理盒处理后送PLC，PLC根据电压值计算出烟支重量和重量偏差率，烟支重量超过一定范围时，PLC输出平准器电机运动信号，伺服电机控制器控制电机运动，使烟支重量满足要求。
2．1 信号调理盒信号调理盒控制烟支重量核扫描器的温度，为控制器和烟支重量核扫描器提供±15V，调理PLC输出信号和烟支重量核扫描器输出的电压信号。
接线图如图二。
图二：信号调理盒接线图2．2 PLCPLC接收烟支重量核扫描器输出的电压信号，计算烟支重量，控制平准器电机正反转以调节烟支重量，PLC从系统工控机接收系统参数和要求，向系统工控机传递测量数据和工作状态。
目录第一章概述 (2)第二章起重机技术性能 (5)第三章起重机构造简述 (8)第四章起重机固定式工作状态的安装与拆卸 (26)第五章起重机附着式工作状态的安装与拆卸 (51)第六章起重机的使用与操作 (56)第七章起重机的维护与保养 (62)第八章起重机常见故障与排除 (67)第九章其它 (69)由于我公司产品在不断改进，本说明书将随之修改，我们将保留修改的权利。
徐州建机工程机械有限公司电话：05手机：第一章概述5515塔式起重机是由徐州建机工程机械厂设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。
其吊臂为50米， 55米两种臂长的组合，最大起重量为8吨，额定起重力矩为吨.米，该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。
（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用交流三速电机，和单速比减速箱，能实现重载低速,轻载高速，最高速度可达60m/min。
小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。
回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。
（3）工作范围大，工作方式多，适用对象广。
通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达140米。
附着式起重机的塔身可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。
第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。
塔机独立固定式工作，最大起升高度为43米。
目录1 概述 (1)1.1用图及适用范围 (1)1.2型号的组成及代表意义 (1)1.3使用环境及条件 (1)1.4工作条件 (1)1.5产品特点 (2)2主要技术参数 (2)2.1基本技术参数 (2)2.2综合保护装置技术参数 (3)3结构特征 (3)3.1进线腔 (4)3.2主腔 (4)3.3接线腔 (4)4基本工作原理 (4)4.1 保护系统 (4)4.2 控制原理 (5)4.3显示 (6)5 使用、维护 (6)5.1使用前的准备和检查 (6)5.2整定值的调整 (7)5.3接线 (7)5.4 维护与检查 (7)6 标志、包装、运输、贮存 (8)6.1标志 (8)6.2 包装、运输注意事项 (9)6.3 贮存条件及注意事项 (9)7执行标准 (9)8定货须知 (9)1 概述1.1用途及适用范围QJZ5-1800/1140(660)-15矿用隔爆兼本质安全型多回路组合开关(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在额定电压为1140V供电线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护,并可在停止时进行换向。
该组合开关主要用于皮带传送系统设备的控制与保护。
1.2 型号的组成及其代表意义组合开关的型号及其代码含义如下：Q J Z 5－1800 / 1140(660)-15十五回路（补充代号）额定电压（主参数）总电流（主参数）设计序号（顺序号）真空、组合（第二特征代号）隔爆兼本安型（第一特征代号）起动器（产品类型代号）1.3 使用环境及条件1.3.1 海拔高度不超过2000m。
1.3.2 运行环境温度-5℃～+40℃。
1.3.3 周围空气相对湿度不大于95%(相当于+25℃时)。
1.3.4 在无明显破坏绝缘的气体和蒸汽的环境中。
1.3.5 在有沼气、爆炸性混合物的矿井中。
1.4工作条件1.4.1 在无显著摇动和冲击振动的地方。
1.4.2 与垂直面的安装倾斜度不超过150。
ZL15型装载机说明书系别：工程机械系班级：13筑机323姓名：余浩学号：33目录第一章用途、性能及注意事项 (3)第二章技术性能和参数一、整机主要性能及参数 (4)二、工作装置液压系统 (5)第三章装载机检查与调整一、发动机（详见柴油机说明书） (6)二、离合器 (11)三、传动轴 (13)四、驱动桥 (14)五、制动系 (15)六、工作装置液压系统 (16)第四章电器设备一、蓄电池 (17)二、发电机与调节器 (18)三、起动机 (19)四、其他 (20)第五章驾驶操作一、新车走合 (21)二、空车试运转 (22)三、作业试运转 (22)四、装载机的使用 (23)第六章技术保养第七章一般故障及原因分析 (23)第一章用途、性能及注意事项ZL12型装载机是单斗、前卸、铰接、轮胎式装载机，是本公司根据用户要求，参考和吸收国内外同类机型的结构特点和先进技术，与专业院校结合，开发设计的小型工程机械。
ZL12 loader is fixed shovel turns, the front discharge, hinged, wheeled loaders, is the company in accordance with user requirements, reference and absorbing advanced technology and structure of similar models at home and abroad, combined with the professional institutions, development and design of small construction machinery.ZL12型装载机具有以下结构特点：1、单摇臂Z型反转机构，实现特大掘起力；One z-shaped rocker arm mechanism, super large breakout force2、名牌发动机，前、后桥驱动-双桥驱动，动力强劲；Famous engine, front and rear axle drive-dual drive, powerful3、改进型液压过滤系统，确保油路运行可靠；improved hydraulic filtering system to ensure reliable operation of oil;4、柴油机后置，液压转向，操作简单灵活；Rear-mounted engine, hydraulic steering, operation is simple and flexible5、铰接式车架，转弯半径小。
JK-15控制管理系统软件使用说明软件版本：V3.5修订日期：2014年5月第一章：概述联网电梯管理系统分为软件和硬件设备两部分，本说明仅介绍联网电梯管理软件部分，包括软件安装、软件基本设置以及维护等介绍，可供工程安装配置人员、系统管理维护人员及系统操作人员使用。
硬件的安装和使用操作说明请参见《联网电梯硬件说明》。
联网电梯管理系统是集计算机技术、微控制技术、智能卡技术、机电一体化技术等多种技术于一体的现代化智能出入口管理控制系统。
采用Mifare非接触感应智能卡作为身份识别。
电梯管理软件界面采用全中文界面，针对物业管理人员以及普通管理员设计，界面简单，易于操作。
管理软件具有很强的权限管理，根据操作员分配不同的操作权限，从而保证系统数据的安全，并具有强大的数据查询和统计能力。
在以下说明中，【】表示菜单或按钮，<>表示界面或界面里面文字。
第二章：软件功能简介：软件集成电梯和门禁系统，自动识别电梯和门禁设备。
采用ACCESS 数据库或者SQL数据库默认ACCESS数据库。
可设置多个操作员，对操作员权限管理，权限细分到功能模块的单个操作项上。
实时监控控用户进出情况，刷卡显示用户的照片、姓名、卡号、使用的控制器编号、进出状态等信息。
支持卡片有效使用期限，有效次数设置，有效时段星期限制，可设置不同的日期或者次数，到期后不可以进出。
软件支持电梯控制器255台超大联网。
通讯波特率默认为9600，通讯稳定。
实时监控进出人员信息，刷卡显示用户的照片、姓名、卡号、使用的控制器编号、进出状态等信息。
可按用户编号或者房号设置黑名单。
可通过TF卡采集脱机的刷卡记录。
对卡片明细、人事资料明细、卡片明细、进出明细、管理员操作记录等导出EXCEL报表。
可删除控制器里面记录、卡片，也可以初始化控制器为出厂值可灵活的设置用户的缴费功能第三章：软件的安装与卸载3.1系统配置要求：最低配置：CPU：Pentium 500 以上；硬盘：大于1G 的可用空间；内存：至少64M；显卡：至少8M；操作系统：Windows 2000 或Windows XP建议配置：CPU：Pentium 733 以上；硬盘：大于4G 的可用空间；内存：128M；显卡：16M；操作系统：Windows XP 为了让软件更好的运行，将电脑日期格式修改为四位年，两位月，两位日，如：YYYY/MM/DD，时间格式为两位小时，两位分，两位秒，如HH：MM：SS。
说明书ss目录前言1 安装运行维护中特别的安全说明2 本产品符合的标准及认证一、产品名称、规格和主要技术参数二、产品特点、主要用途及适用范围2.1产品特点2.2 主要用途2.3 适用范围三、本产品组成及工作原理四、控制系统说明五、安装与调试方法六、使用与操作方法七、本产品的维护和保养八、安全保护装臵及事故处理方法九、外形尺寸及重量十、本产品工作条件和环境要求十一、环境健康安全注意事项十二、公司名称地址及联系电话前言1 安装运行维护中特别的安全说明1）只有经过培训的合格的人员才能操作提升机，操作前注意旋转部分有无护罩，防止挂伤。
2）只有合格的电气技术人员才能维修、安装、配线本提升机电控设备，不正确的操作会导致人身伤害或设备损坏。
3）电控设备必须有专业人员严格接地。
4）高电压设备的停送电按批准的程序进行，防止触电危险，裸露的带电部分应加装足够安全距离的护栏。
5）电源开关断开后，仍然有高电压存在，请对地放电后再进行检修工作。
2 本产品符合的标准及认证本产品按“HMA-JT1.9901电控设备通用技术条件”设计、生产、检验。
本产品按“JB4263-2000交流传动矿井提升机通用技术条件”标准执行。
《煤矿安全规程》（2005年版）。
现行国家电工委员会及其它有关标准。
进口电气设备遵守国际电工委员会IEC标准。
工程有限责任公司使用说明书共20页第 3 页一、产品名称、规格和主要技术参数1 产品名称、规格提升机交流变频电控设备图号：DH2502 主要技术参数1.提升水平：单水平提升和多水平提升2.操作方式：半自动、手动、检修等方式3.拖动方式：全数字变频拖动4.操纵台：三体式操纵台带数字深度指示5.控制方式：采用主从双PLC控制6.监控方式：上位监控系统（采用工控机）二、产品特点、主要用途及适用范围1 产品特点成套电控主要由低压配电系统、操作系统、安全保护系统、监控系统、全数字变频驱动系统组成。
操作系统选用两台西门子原装PLC （S7-300）作为操作的主控单元；安全保护采用软、硬件两路安全回路实现双重保护；监控系统由工业控制计算机配臵监控软件组成；全数字变频调速系统由西门子原装6SE70变频调速装臵组成。
I.L. 69C3073H01Instructions for the 15 kV Type VCP-TManual Grounding and Testing DeviceEaton Cutler-HammerPower Distribution Components DivisionMoon Twp, PA. 15108April 2003Figure 1: Device shown with upper terminals groundedFigure 2: Device shown with lower terminals groundedINTRODUCTION__________________________________________________________________________________________________READ AND UNDERSTAND THESE INSTRUCTIONS BEFORE ATTEMPTING TOUSE THIS DEVICE. IMPROPER USE CAN RESULT IN DEATH, BODILY INJURYAND/OR PROPERTY DAMAGE.__________________________________________________________________________Type VacClad-W switchgear assemblies are designed with all the bus work completelyinsulated for safety. Since the current carrying parts are not readily accessible, typeVCP-T Manual Grounding and Testing Device is designed for insertion into thebreaker compartment to gain access to the primary stationary contacts. It provides aconvenient means to:1. Ground a circuit for maintenance work;2. Apply potential for cable testing; and,3. Access both bus and line circuits for “phasing out” tests.________________________________________________________________________________________________________________________________________________BECAUSE OF THE UNIQUE APPLICATION AND VAST VARIETY OF SYSTEM AND USERS REQUIREMENTS, SPECIFIC OPERATING PROCEDURES MUST BE DEVELOPED BY THE USER. FAILURE TO DEVELOP THESE PROCEDURESCOULD LEAD TO IMPROPER USE OR OTHER MORE SERIOUS CONSEQUENCES.__________________________________________________________________________DESCRIPTIONThe device consists of a draw-out element that can be inserted into a circuit breakercompartment in the same manner as a type VCP-T circuit breaker. It includes sixterminals and ground bus connections. Each terminal is isolated from each other andthe bus connection by insulating barriers. The upper and lower terminals areaccessible by removing the respective front panel. The ground connection is located inthe lower front section of the device.VacClad-W switchgear is a two-high arrangement. In the lower compartment the topterminals normally connect to the main bus and the bottom terminals normallyconnect to the incoming line or feeders. In an upper compartment, the oppositenormally holds true, i.e., the top terminals connect to the incoming line or feeders andthe bottom terminals connect to the main bus. This must be verified for eachapplication. Because of this two-high arrangement, the bus and the line positions ofthe grounding and testing device terminals will vary depending upon whether thedevice is used in an upper or lower compartment. Therefore, IT IS MOSTIMPORTANT THAT THE BUS OR LINE TERMINALS BE CORRECTLYIDENTIFIED FOR EACH COMPARTMENT BEFORE USING THIS DEVICE.OPERATIONGrounding and testing device is a safety-related device. It must be recognized that IMPROPER USE CAN RESULT IN DEATH, SERIOUS PERSONAL INJURY, OR PROPERTY DAMAGE.That is why it is most important that user develop specific and safe operating procedure for its use.The following general safe practices are recommended:•Store the device in a clean, dry area free from dust, dirt, moisture, etc.•Keep all insulating surfaces, which include primary support insulationbarriers, clean and dry.•Check all primary circuit connections to make certain that they areclean and tight.•Permit only authorized trained personnel to use this device.•TAKE EXTREME CARE WHILE USING THIS DEVICE TOAVOID CONTACTING “LIVE” OR “HOT” (ENERGIZED)TERMINALS.•CORRECTLY IDENTIFY LINE AND BUS TERMINALS FORTHE BREAKER COMPARTMENT BEFORE USING THISDEVICE.The grounding of either upper or lower terminals is accomplished by connecting grounding links (provided with the device) from either the upper or the lower terminals to the device ground connection. Cable testing or “phasing out” testing may be accomplished by connecting suitable test equipment, as required to the terminals.A dummy secondary cord bracket is provided ( figure 3 ) to work with the device when the device needs to be inserted into or drawn out of the cassette ( figure 4 ) .Figure 3: Dummy secondary cord bracketFigure 4: Put on or take off the dummy secondary cord bracket。

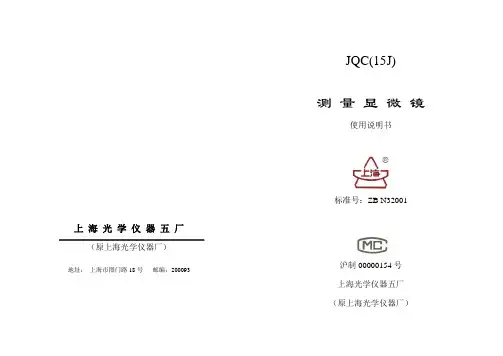

JQC(15J)
测量显微镜
使用说明书
标准号：ZB N32001
沪制00000154号
上海光学仪器五厂
（原上海光学仪器厂）
上海光学仪器五厂（原上海光学仪器厂）
地址：上海市图门路18号邮编：200093
目录
一、规格
二、用途
三、仪器结构说明
四、仪器使用方法
五、仪器之保养
六、仪器的成套性
一、规格
2.测量工作台读数装置主要规格
X轴移动测量范围50毫米
Y轴移动测量范围13毫米
测微器分度值0.01毫米
测量台转动范围不限
测量台刻度盘分度范围0°～360°
测量台刻度盘之分度值1°
测量台刻度盘游读数示值6’
3.测量精度：
仪器示值误差±（5+L）微米
仪器示值误差：包括测量误差与仪器系统误差。
15
注：测量地点温度变化（20±3）℃
L－被测件长度（毫米）
4.仪器之主要尺寸：
测量台与物镜间之最大距离80毫米
测量工作台直径120毫米
仪器外形尺寸高325×长262×宽220毫米
木箱外形尺寸高375×长285×宽250毫米
5.质量：
仪器质量：约10.6公斤
木箱质量约3.3公斤
总质量约13.9公斤
二、用途
测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，主要用途如下：
1.直角座标中测定长度，例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、
狭缝宽度、通孔外圆直径等等。
2.转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件
进行角度测量。
3.用作观察显镜，以比较法检查工作表面粗糙度，鉴定冶金工业的矿石标本，检定印刷照相制版，检验纺织纤维等等。
三、 仪器结构说明
1. 光学系统（见图一）
1－目镜 2－棱镜 3－物镜 4－被测件 5－反光镜 6－测量工作台 7－分划板
外界光线通过反光镜＃
5而垂直向上反射与测量工作台＃
6上之被测件相遇，所照亮了
的工件由物镜＃3放大经过转向棱镜＃2而成象在分划板＃7上，经过目镜＃
1进入观察者的眼中。
2.仪器外形（见图二）
目镜＃1安插在棱镜座＃2的目镜套管内，目镜止动螺钉＃
16可以固定目镜的位置，棱镜
座能够转动；物镜＃4直接旋在镜筒＃3上，组合成为显微镜，转动调焦手轮＃
15使显微镜上
下升降进行调焦，支架＃13借旋手＃12紧固在立柱＃
14的适当位置上。
图一 光学系统
图二 仪器外形
X －Y 轴直角测量座标中，旋转测鼓轮＃9时测量工作台＃
5沿X 轴方向移动：测微鼓轮边
上刻线100等分，每格相当移动量0.01毫米。
Y 轴方向测微器，＃
6边上刻线50等分，每格相当移动量0.01毫米。
测量工作台圆周上刻有角度值，绕垂轴旋转后由游标读数，格值6’，测量工作台装配在平台＃11上，平台与立柱＃14可用旋手＃10制紧，为了适应需要，平台可以拆卸。
反光镜
＃
7装在底座＃
8上根据光源方向可以四面转动，以求得明亮的视场。
四、 仪器使用方法
1. 直角坐标系中进行长度测量（图三）： (1) X 轴测微器x
示值：毫米数值 － ax （1毫米/每格） 毫米/100数值 － bx （0.01毫米/每格） (2) Y 轴测微器y
示值：毫米数值 － ay （0.5毫米/每格） 0.5毫米/50数值 － by （0.01毫米/每格）
(3) 使用方法
将被测物件牢靠地安置在测量工作台上后，开始转动显微镜调焦手轮，求得清晰的视场；使目镜中十字分划丝与被测原始基准（包括点、线、面）相重合，记下X （Y ）轴的示值，是为初读数X 0（Y 0），然后旋转测微器，视场移动，再使目镜中
十字分划丝与所求测距的基准（包括点、线、面）相重合，记下X （Y ） 轴的示值，是为测量读数x 1（y 1），通过x 1与x
（y
与y ）的相关系，我们很容易地便算出所要测量的数据。
以下举例说明： (1) 直线间距离
被测件A 、B 二线间距离L 初读数 X0 测量读数 X1 ∴L ＝X1－X0
(2) 两点间距离
被测件0，1两点距离 L ＝(Lx 2+Ly 2)1/2 初读数X0Y0 测量读数为X1Y1 Lx ＝X1－X0 Ly ＝Y1－Y
∴L=[（X1-X0）2+（Y1-Y0）2]1/2
图三 测量示意图
图五 两点间距离
(3) 两孔间距离
被测件两圆心00与01之间距：先后4次调整，使十字丝垂直线与圆孔圆周相切，记下读数 00圆心X 轴座标：X 0＝（X 0’’－X 0’）/2 01圆心X 轴座标：X1＝（X0’’－X0’）/2
∴Lx=X1－X0＝（X1’’+X1’）/2—（X0’’+X0’ ）/2
如果十字丝水平线与圆孔圆周相切，测量方法与上述相同。
则：
L y =y 1-y 0
∴L=L x 2+L y
2
2.极坐标系统中测量角度： (1) 测量台圆盘（图七）
边缘刻度360等分 示值：1°/每格
(2) 角度游标
示值6’/每格
应用时先将显微镜调焦对准工件，使目镜十字丝与基准（包括点、线、面）重合，而后转动圆盘，再使目镜十字丝与所求测角的基准（包括点、线、面）重合，度盘示值表示所转的角度，但是测量基准间角度方位时必须注意极点是0和A 、B 的延长交点。
在点与点（孔心间）间夹角测量时，必定有参考的基准点0（极点）存在（图八）。
因此在以上测量工作中，首先必须将基准点0（极点）调节到与旋转中心重合。
定中心方法:
圆孔调节到如图九所示位置，转动圆盘时视场内孔的象面不再变动，表示圆孔中心0与旋转中心相重合。
孔调节到如图十所示位置，转动圆盘时孔中心0沿虚线轨迹转，这表明基准点0与转动中心不重合。
图六 两孔间距离
图七 测量台圆盘
图八 图九
图十
在实际测量中，测长与测角方法都是混合使用的。
3.使用中注意事项：
（1）随使用者眼镜视度，应预先调节目镜，使见到清晰的十字分划丝。
（2）安放目镜的位置须将十字分划丝与测量台X-Y轴方向重合。
方法：十字丝对准一直线物体，当沿X（Y）方向移动时，十字丝始终保持与物体边沿或直线重合即可，然后用目镜止紧螺钉固紧之。
(3) 显微镜调焦时，先将镜筒下降使物镜将近工作表面时，然后逐渐上升，至见到清晰图象为止。
（4）反光镜使用条件：被测件属于透明体；工作体积甚小未能充满视场者；在边缘处进行测量时，可随光源方向转动反光镜，取得适当亮度的视场。
应该避免直射光线，以免发生耀光，影响测量精度。
（5）工作地点偏暗则应用灯光照明，但希望光源先经过磨砂玻璃滤过，并尽量使光线对物体垂直照明，以免产生阴影，影响测量精度。
（6）显微镜支架在立柱上必须用旋手止紧之，防止使用不慎时发生下降，使仪器受损。
（7）转动测微器进行测量时，应朝同一方向运动，以免由于其他因素产生空位，影响测量精度。
（8）如果对固定的一些尺寸进行测量时，应该在测微螺杆上分段使用，以防止局部螺纹经常使用受到磨损，影响仪器的精度。
（9）为了提高测量数据的准确度，应对同一尺寸进行多次测量，再取平均数值，这样可以把人为的偶然误差减低到最小程度。
（10）作精密测定时工作地点必须维持温度变化范围在（20±3）℃以内。
五、仪器之保养
仪器必须经常做好保养工作，这样不仅可以增长使用年限和维持仪器原有精度；同时在使用中减少故障保证工作地顺利进行，因此提出下列保养方法供使用者参考：
1.测量显微镜不论在使用或存放时应避免灰尘、潮湿、过冷、过热、与含有酸硷性的蒸气。
2.平时仪器希望有保护罩盖住，附有干燥剂药品。
3.微镜应该经常装上目镜，使灰尘不致落到棱镜表面上。
4.透镜表面若有灰尘，应先用软毛笔试去。
5.透镜的试擦采用脱脂过的亚麻布或棉布或透镜纸，再用皮老虎吹去污垢。
6.透镜表面若有油渍污垢时，可用脱脂棉花蘸以少许酒精和乙醚混合液（或二甲苯）轻轻揩试。
7.镜管内之灰尘可用毛织品摩擦过的火漆棒吸去，或将目镜取下后，用旧牙刷轻轻刷扫，然后用皮老虎吹除之。
8.机械传动部分的保养工作：
如调焦齿轮齿条滑槽、测微传动丝杆、X轴滑板滑槽、立柱表面都必须附有适当的油脂达到润滑保护的作用。
9.机械部分所附油脂因日久硬化或灰尘积累，必须进行清洗，所用清洗液体为汽油、酒精和乙醚混合液（或二甲苯），然后擦上少许润滑脂。
10．仪器出厂前皆经过慎重之校检，为了保持原有精度，除工作移动的部件外，其余部分如必须拆卸修理应送有关工厂或在专门技术人员指导下方可进行。
六、仪器成套性
1.主机1台
2.物镜：2.5X 10X 各一只
3.产品使用说明书1份
4.产品合格证1份。
