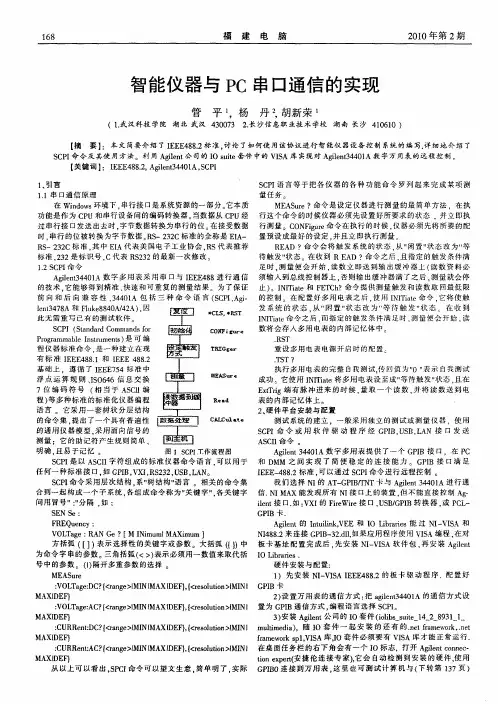

智能仪器与PC串口通信的实现

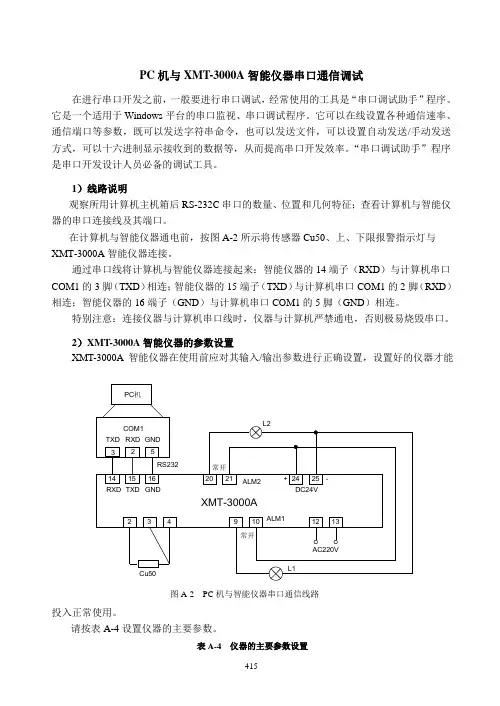

PC机与XMT-3000A智能仪器串口通信调试在进行串口开发之前，一般要进行串口调试，经常使用的工具是“串口调试助手”程序。

它是一个适用于Windows平台的串口监视、串口调试程序。

它可以在线设置各种通信速率、通信端口等参数，既可以发送字符串命令，也可以发送文件，可以设置自动发送/手动发送方式，可以十六进制显示接收到的数据等，从而提高串口开发效率。

“串口调试助手”程序是串口开发设计人员必备的调试工具。

1）线路说明观察所用计算机主机箱后RS-232C串口的数量、位置和几何特征；查看计算机与智能仪器的串口连接线及其端口。

在计算机与智能仪器通电前，按图A-2所示将传感器Cu50、上、下限报警指示灯与XMT-3000A智能仪器连接。

通过串口线将计算机与智能仪器连接起来：智能仪器的14端子（RXD）与计算机串口COM1的3脚（TXD）相连；智能仪器的15端子（TXD）与计算机串口COM1的2脚（RXD）相连；智能仪器的16端子（GND）与计算机串口COM1的5脚（GND）相连。

特别注意：连接仪器与计算机串口线时，仪器与计算机严禁通电，否则极易烧毁串口。

2）XMT-3000A智能仪器的参数设置XMT-3000A智能仪器在使用前应对其输入/输出参数进行正确设置，设置好的仪器才能图A-2 PC机与智能仪器串口通信线路投入正常使用。

请按表A-4设置仪器的主要参数。

表A-4 仪器的主要参数设置4154163）温度测量与控制（1）正确设置仪器参数后，仪器PV 窗显示当前温度测量值；（2）给传感器升温，当温度测量值大于上限报警值30℃时，上限指示灯L2亮，仪器SV 窗显示上限报警信息；（3）给传感器降温，当温度测量值小于上限报警值30℃，大于下限报警值20℃时，上限指示灯L2和下限指示灯L1均灭；（4）给传感器继续降温，当温度测量值小于下限报警值20℃时，下限指示灯L1亮，仪器SV 窗下限报警信息。

4）计算机串口设置进入WINDOWS “我的电脑”系统属性，在“设备管理器”列表中有端口COM 和LPT 设备信息，选中通讯端口COM1,查看其属性，在COM1端口属性的端口设置选项中，将其波特率（即每秒位数）设为4800，停止位设为2，如图A-3所示。

〔声明：尊重原创，允许，时请务必以超形式标明文章原始出处，否则将追究法律责任〕带通讯台式电子称：电子秤连接电脑功能适用于金属、五金、电子、化工、医药、纺织、印染、食品、印刷、科研、等各种需要称重的行业使用。

使用该功能可以提高企业物料收发、产品包装、配料、盘点等计量管理质量，从而降低生产本钱，提高工作效率。

，电子称带RS232串口连接电脑称重原理，小编全方面为你解答。

RS232传输数据电子称电脑端设置方法：1〕通讯接口一般电脑上都带R232数据接口，在电脑硬件显示口〔1~99〕，连接电脑时候，软件端口选择跟电脑上硬件端口是一致。

2〕通讯方式电子秤与计算机采用RS232串口通讯的方式。

软件系统里如有给出的电子秤直接选用，如没有就要自己设置。

电子秤应设置成连续通讯方式，在工作中保持始终向计算机发送数据的状态。

3〕电子秤的波特率一般有1200，2400，4800，9600，19200等多种，通常常用为9600。

市场上带RS232串口电子称琳琅满目，很多产品不同的通讯格式，导致用户选购难度大，不易找到恰当的产品，下面，为大家讲解一下台式电子秤，带RS232串口通讯功能操作方法，希望能帮用户选择到适合使用的电子秤。

JAYNES电子秤带RS232串口通讯格式说明本电子秤/电子天平/台秤/称重仪表传输数据结果一样，可采用有线RS232、RS485、无线蓝牙传输、无线WIFI透传等。

下面列出的仅其中一组常用格式，本电子秤置十多组其他通讯格式，可兼容市场主流软件及ERP，并可根据用户需求进展二次开发定制特殊格式。

小品牌及其他山寨小厂电子秤因采用廉价劣质存储传输芯片，无法存储大容量容，劣质芯片在传输过程会丧失数据和造成电脑蓝屏死机等，用户购置时要认准大的品牌和厂家。

1.传送模式传送模式有4种,1：连续传送,即是称重数据不连续传输。

2：稳定传输，放上物品稳定后发送一组数据，取下产品等待电子秤回零后进展下一次操作。

,3：应答模式,即由上位机发送命令,电子秤根据命令回送不同的数据，上位机可以是PLC、电脑、手机平板。

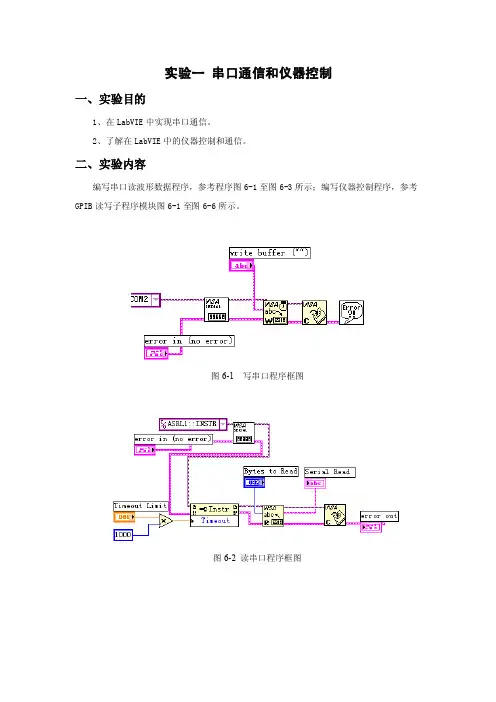

实验一串口通信和仪器控制
一、实验目的
1、在LabVIE中实现串口通信。

2、了解在LabVIE中的仪器控制和通信。

二、实验内容
编写串口读波形数据程序，参考程序图6-1至图6-3所示；编写仪器控制程序，参考GPIB读写子程序模块图6-1至图6-6所示。

图6-1 写串口程序框图
图6-2读串口程序框图
图6-3 向串口写波形数据程序
图6-4读串口波形数据面板
图6-5 GPIB Write程序
图6-6 GPIB Read程序
三、实验要求
1、将PC机的COM1和COM2用串口线连接起来或将两台PC机的串口连接起来，首先学会传输字符串数据，然后编程传输波形数据。

编程实现读串口波形数据程序，并将数据显示，写入电子表格文件。

2、了解仪器控制有关的仪器驱动程序和仪器总线与软件架构的基本知识，在此基础上重点针对RS-232、GPIB和VISA，了解和实现对仪器的控制和通信。

3、将PC机的串口与固纬数字储存示波器串口连接起来，通过IEEE-488.2命令或SCPI 命令控制示波器。

4、将PC机通过USB/GPIB Interface与固纬数字储存示波器连接起来, 通过IEEE-488.2命令或SCPI命令控制示波器。

四、思考题
1、串口通信中读字符串数据和读波形数据有什么区别？
2、计算机控制仪器的指令分为两类，其一是标准命令，这类指令是符合可编程仪器（Standard Command for Programmable Instrments,SCPI）的标准，；其二是厂家自定义的指令，这些命令的格式是特有的。

了解IEEE-488.2命令、SCPI命令和VISA库。

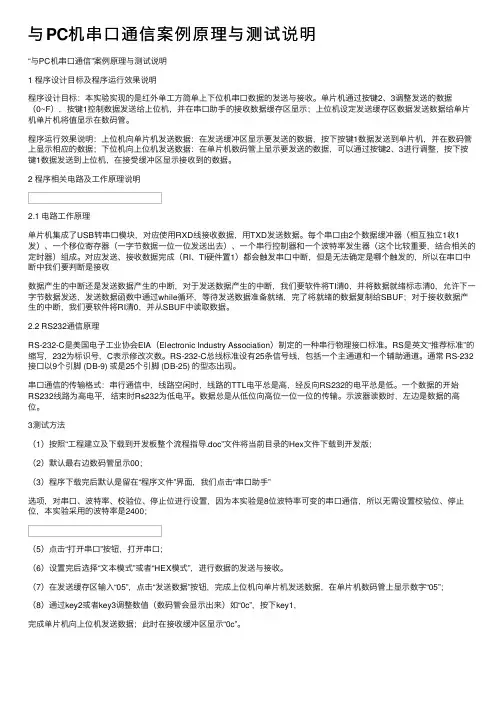

与PC机串⼝通信案例原理与测试说明“与PC机串⼝通信”案例原理与测试说明1 程序设计⽬标及程序运⾏效果说明程序设计⽬标：本实验实现的是红外单⼯⽅简单上下位机串⼝数据的发送与接收。

单⽚机通过按键2、3调整发送的数据（0~F），按键1控制数据发送给上位机，并在串⼝助⼿的接收数据缓存区显⽰；上位机设定发送缓存区数据发送数据给单⽚机单⽚机将值显⽰在数码管。

程序运⾏效果说明：上位机向单⽚机发送数据：在发送缓冲区显⽰要发送的数据，按下按键1数据发送到单⽚机，并在数码管上显⽰相应的数据；下位机向上位机发送数据：在单⽚机数码管上显⽰要发送的数据，可以通过按键2、3进⾏调整，按下按键1数据发送到上位机，在接受缓冲区显⽰接收到的数据。

2 程序相关电路及⼯作原理说明2.1 电路⼯作原理单⽚机集成了USB转串⼝模块，对应使⽤RXD线接收数据，⽤TXD发送数据。

每个串⼝由2个数据缓冲器（相互独⽴1收1发）、⼀个移位寄存器（⼀字节数据⼀位⼀位发送出去）、⼀个串⾏控制器和⼀个波特率发⽣器（这个⽐较重要，结合相关的定时器）组成。

对应发送、接收数据完成（RI、TI硬件置1）都会触发串⼝中断，但是⽆法确定是哪个触发的，所以在串⼝中断中我们要判断是接收数据产⽣的中断还是发送数据产⽣的中断，对于发送数据产⽣的中断，我们要软件将TI清0，并将数据就绪标志清0，允许下⼀字节数据发送，发送数据函数中通过while循环，等待发送数据准备就绪，完了将就绪的数据复制给SBUF；对于接收数据产⽣的中断，我们要软件将RI清0，并从SBUF中读取数据。

2.2 RS232通信原理RS-232-C是美国电⼦⼯业协会EIA（Electronic Industry Association）制定的⼀种串⾏物理接⼝标准。

RS是英⽂“推荐标准”的缩写，232为标识号，C表⽰修改次数。

RS-232-C总线标准设有25条信号线，包括⼀个主通道和⼀个辅助通道。

通常 RS-232接⼝以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现。

RS-232实现单片机与PC间的串行通信串行通信是计算机与外设之间数据传输的一种方式。

RS-232是一种经典的串行通信标准，它被广泛应用于单片机与PC之间的通信。

什么是RS-232协议RS-232是一种串行通信接口标准，它定义了单片机与外设之间信号的电气特性、传输协议和机械连接方式。

RS-232标准的发展可以追溯到20世纪60年代，在数十年的时间里，它成为了计算机与外设之间最常见的传输方式之一。

RS-232标准规定了单片机与PC之间使用的物理连接、数据传输的时序和控制信号等方面的细节。

它定义了一组信号电平和电气特性，用于在两个设备之间传输数据。

RS-232标准的物理层使用了DB-9或DB-25连接器，其中DB-9连接器是最常见的。

在RS-232协议中，数据被分割成小的数据包进行传输。

每个数据包由一个起始位、数据位、奇偶校验位和一个或多个停止位组成。

这些位用于将数据解释为字符并将其传输到目的地设备。

如何使用RS-232实现单片机与PC间的串行通信要使用RS-232实现单片机与PC间的串行通信，需要实现以下几个方面：1.物理连接：使用RS-232标准定义的连接器，将单片机和PC连接起来。

2.电气特性：保证单片机和PC之间的电气特性匹配。

3.传输协议：使用RS-232标准定义的数据传输协议，将数据从单片机发送到PC，或者从PC发送到单片机。

4.数据编码：将数据编码为RS-232标准定义的数据格式。

以上所有方面都需要实现正确，才能使单片机与PC间的串行通信正常进行。

RS-232实现单片机与PC间的串行通信的优缺点RS-232协议是单片机与PC间串行通信的经典标准，它具有以下优缺点：优点：1.稳定性高：RS-232协议信号电平的质量非常高，能够保证数据传输的稳定性和可靠性。

2.延迟低：RS-232协议传输速度相对较慢，但延迟非常低，能够及时传输数据。

3.成本低：RS-232协议使用简单、成本低廉，适合开发者在项目中广泛使用。

串口基本信息用一台电脑实验串口自发自收，实验前要将串口（以9针为例）的发送引脚（2脚）和接受引脚（3脚）短接。

三线连接：适用于计算机之间尤其是PC机和单片机之间的数据通信。

其连接信号对为（TxD,RxD）、（RxD,TxD）、（SG，SG）。

即发送数据TxD端和接受数据RxD端交叉连接，信号地SG对应连接。

七线交叉连接：适用于同型号的计算机之间的连接，如PC机间的数据通信。

其连接信号对为：（TxD,RxD）、（RxD,TxD）、（SG，SG）、（RTS,CTS）、（CTS,RTS）、（DSR.DTR）、（DTR，DSR）。

其中，TxD、RxD、SG与前面信号的含义相同，RTS为请求发送，CTS为准许发送，DSR为数据装置准备好，DTR为数据终端准备好。

在本地连接的微机系统中，RTS、CTS、DTR、DSR用作硬件联络控制信号。

目前使用的串口连接线有DB9和DB25两种连接器，用户可以国家使用的具体机器选择相应的连接器。

一个串口通讯类在/network/serialport.shtml。

PC机的RS-232接口的电平标准是-12V标示“1”，和+12V表示“0”，有些单片机的信号电平时TTL 型，即大于2.4v表示“1”，小于0.5v表示“0”，因此采用RS-232总线进行异步通信是，发送端和接受端要有一个电平转换接口。

串口通讯方法的三种实现串口是计算机上一种非常通用的设备通信协议。

大多数计算机包含两个基于ＲＳ２３２的串口。

串口同时也是仪器仪表设备通用的通信协议；很多ＧＰＩＢ兼容的设备也带有ＲＳ一２３２口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信（Serial Communication），是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。

串口通信方便易行，应用广泛。

在Windows应用程序的开发中，我们常常需要面临与外围数据源设备通信的问题。

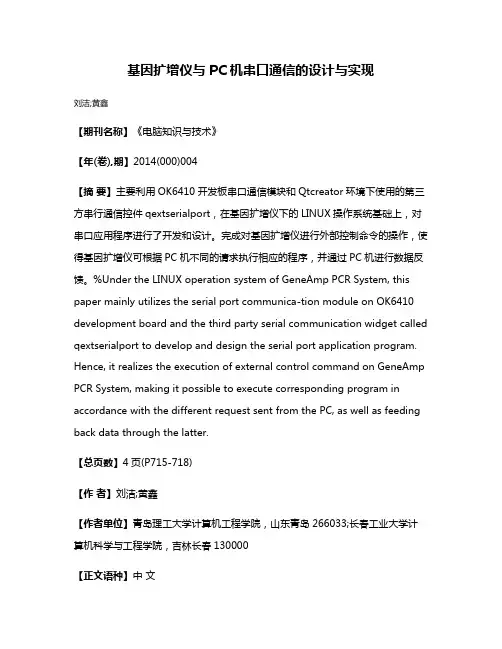

基因扩增仪与PC机串口通信的设计与实现刘洁;黄鑫【期刊名称】《电脑知识与技术》【年(卷),期】2014(000)004【摘要】主要利用OK6410开发板串口通信模块和Qtcreator环境下使用的第三方串行通信控件qextserialport，在基因扩增仪下的LINUX操作系统基础上，对串口应用程序进行了开发和设计。

完成对基因扩增仪进行外部控制命令的操作，使得基因扩增仪可根据PC机不同的请求执行相应的程序，并通过PC机进行数据反馈。

%Under the LINUX operation system of GeneAmp PCR System, this paper mainly utilizes the serial port communica-tion module on OK6410 development board and the third party serial communication widget called qextserialport to develop and design the serial port application program. Hence, it realizes the execution of external control command on GeneAmp PCR System, making it possible to execute corresponding program in accordance with the different request sent from the PC, as well as feeding back data through the latter.【总页数】4页(P715-718)【作者】刘洁;黄鑫【作者单位】青岛理工大学计算机工程学院，山东青岛266033;长春工业大学计算机科学与工程学院，吉林长春130000【正文语种】中文【中图分类】TP393【相关文献】1.基于VC++的PC机与Avantes光谱仪串口通信的实现与应用 [J], 张颖超;黄刚2.CAN总线与PC机串口通信适配器设计与实现 [J], 黄天戍;汪汝宁;袁学文;岳斌3.PC机串口与ADSP21160同步串口通信的电路设计与实现 [J], 李涛;陈祝明;汪生和;江朝抒4.基于LabVIEW下PC机与PC机虚拟串口通信的设计与实现 [J], 潘锋5.PC机与单片机串口通信模型的设计与实现 [J], 王文中;郭楠;葛庆平因版权原因，仅展示原文概要，查看原文内容请购买。

PC机和检测仪器串口通讯的实现
李英顺;伦淑娴
【期刊名称】《沈阳航空航天大学学报》
【年(卷),期】2003(020)002
【摘要】详细分析了实现PC机和检测仪器串行通讯的方法和技巧,介绍了PC机和检测仪器之间RS485串行通讯的硬件连接以及Visual Basic 6.0的Mscomm 通讯控件的使用方法.利用Mscomm控件的唯一事件OnComm事件通过查询方式实现通讯.实际应用表明,本文设计的程序实现方便且实用性强,很好地解决了企业信息化管理的关键问题.
【总页数】3页(P26-28)
【作者】李英顺;伦淑娴
【作者单位】沈阳工业大学兴华学院,辽宁,辽阳,111003;东北大学信息工程学院,辽宁,沈阳,110004;锦州师范学院信息技术学院,辽宁,锦州,121003;东北大学信息工程学院,辽宁,沈阳,110004
【正文语种】中文
【中图分类】TP31
【相关文献】
1.通过PC机USB接口实现与多台仪器串口通讯 [J], 史永彬;郭占山;阮滨
2.基于VC++的PC机与PLC串口通讯的实现 [J], 张瑞卿;胡爱军;张超
3.基于VB6.0的PC机与单片机串口通讯的实现 [J], 魏延萍
4.基于VC6.0的多台MSP430单片机和PC机串口通讯实现方案 [J], 周辉军;许亮;韩瑞宁
5.基于VC++的变频器与PC机串口通讯的实现 [J], 陈刚;李德宝;夏金玉
因版权原因，仅展示原文概要，查看原文内容请购买。

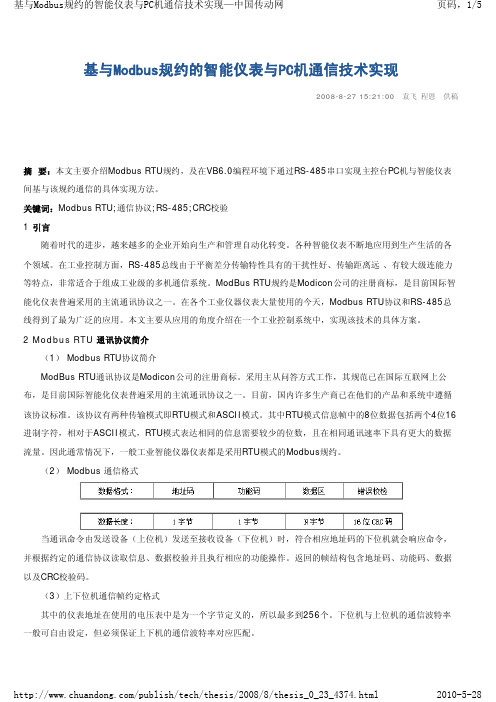

基与Modbus规约的智能仪表与PC机通信技术实现2008-8-27 15:21:00袁飞 程恩供稿摘要：本文主要介绍Modbus RTU规约，及在VB6.0编程环境下通过RS-485串口实现主控台PC机与智能仪表间基与该规约通信的具体实现方法。
