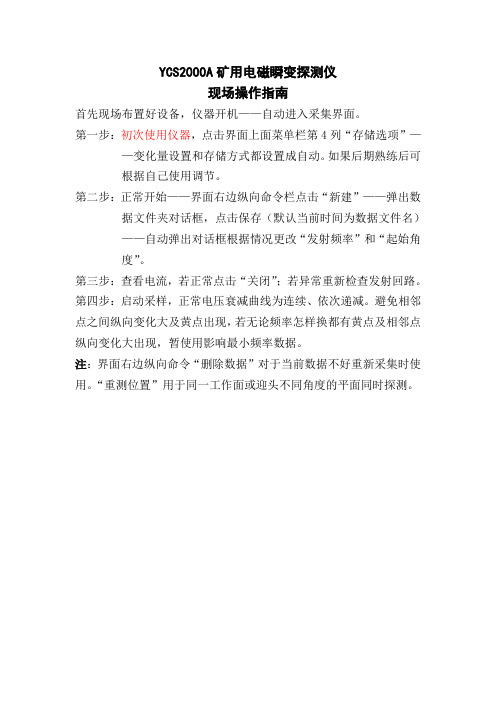

现场操作指南首先现场布置好设备，仪器开机——自动进入采集界面。
第一步：初次使用仪器，点击界面上面菜单栏第4列“存储选项”——变化量设置和存储方式都设置成自动。
如果后期熟练后可根据自己使用调节。
第二步：正常开始——界面右边纵向命令栏点击“新建”——弹出数据文件夹对话框，点击保存（默认当前时间为数据文件名）——自动弹出对话框根据情况更改“发射频率”和“起始角度”。
第三步：查看电流，若正常点击“关闭”；若异常重新检查发射回路。
第四步：启动采样，正常电压衰减曲线为连续、依次递减。
避免相邻点之间纵向变化大及黄点出现，若无论频率怎样换都有黄点及相邻点纵向变化大出现，暂使用影响最小频率数据。
注：界面右边纵向命令“删除数据”对于当前数据不好重新采集时使用。
“重测位置”用于同一工作面或迎头不同角度的平面同时探测。
数据解释软件操作指南软件安装1、首先安装软件，找到双击按提示安装；2、安装电子狗驱动，打开文件夹点击；再打开文件夹点击按提示安装。
3、安装绘图软件Surfer，按提示安装，打开里面有个对应输入到Surfer安装解码位置。
4、右键点击瞬变软件——点击属性--打开文件位置--打开配置设置，将Mang Qu 改成10 ，BeiShu改成3到3.5之间，保存生效。
数据处理打开软件点击“文件”打开测量数据文件。
点击如左图格式数据第一步：弹出“请输入项目参数”对话框，工作点介质选择，选择对应岩性，其他默认。
线号用于同一工作面不同角度剖面数据提取，取决于数据采集方式。
第二步：出现对应点数据衰减曲线，调整衰减红点，使后一个点都要比前一个点低（衰减趋势），调整完成。
（另：对于衰减点的跳动可以删除，点击菜单“编辑”、“挑选”弹出对话框显示起始测道号和终止测道号，10个黄点之内视情况而定，修改终止测道号）曲线衰减平缓代表低阻，衰减幅度大代表高阻。
第三步：点击“电感校正”，自动生成。
第四步：点击“曲线偏移”，自动生成。
第五步：点击“小波变换”，自动生成。
2016年第5期 （总第74期）119综合分析来判断异常的“真伪”。
1）采集的原始数据质量直接影响到解释结果，因此严格控制原始数据质量是保证成果可靠地第一步，井下瞬变电磁法是近年兴起的一种物探方法，目前还未见相关规范出台，因此目前对于原始数据质量评价尚无成文的规定。
因此笔者对原始数据的评价标准暂时依据两个方面：其一是定性评价；其二是定量评价。
定性评价是指绘制二次场衰减曲线，通过曲线的衰减情况及原始数据与检查数据是否一致来判断数据的质量。
二次场衰减曲线正常衰减无畸变，另外检查数据重复性很好，则认为数据质量较好，解释成果可信程度较高，反之认为数据质量较差，解释成果可信程度较低（如图3、4）。
定量评价是指参照《地面瞬变电磁法技术规程》DZ/T0187-97中关于原始数据的评价方法进行定量计算，然后根据计算结果进行评价。
图4 可信度相对较低的数据（重复性较差）2）地质调查工作对于异常的定性解释至关重要。
物探异常的解释需要多方面因素，通过对已知的因素综合分析后排除“假异常”，这样才能提高预测的准确程度。
这些已知的因素则需要进行充分的地质调查工作。
一般情况下在对矿井进行探测之前应了解以下情况，煤层起伏情况，构造发育情况，矿井水文地质情况，以往小窑采掘及积水情况，井上下对照情况，地面物探成果；在工作面探测时应了解井下电磁噪声情况，探测点两侧其他巷道掘进情况，掌子面顶板淋水情况，掌子面的湿度，以及超前钻探情况等等。
这些都是对异常判断时所需的依据。
以下两个实例是在某矿的探测成果，经过综合分析后的成果与实际验证后的情况较为接近。
图5为某矿东胶带运输大巷DJ30测点前33.5m 处顺层探测成果图，探测位置位于东胶带运输巷，共圈定了3处异常，分别编号为1＃、2＃、3＃异常，通过比对原始据数可知2＃异常处数据尾支衰减存在一定问题，可能是因为晚期数据信噪比降低，受电磁干扰造成的“假异常”；根据地质调查结果可知，在东胶带运输大巷右侧30米、100米为东回风运输巷和胶带运输顺槽，两条已掘巷道分布在探测范围内，在掘进过程中未见地质异常体，因此推断3＃异常可能为胶带运输顺槽内的电器设备等引起的“假异常”。
宝华100104回采工作面物探报告探测人员:_______________资料处理:_______________矿防治水:_______________煤矿总工:_______________灵石国泰能源有限公司二零一九年六月十六日一、本次勘探任务及目的为了避免巷道掘进中直接揭露含水构造，根据现场巷道掘进情况，在100104工作面回风顺槽采用矿井瞬变电磁技术进行超前探测，对100104工作面富水性进行分析，为探放水工作提供参考依据。
主要任务及目的：探测100104工作面100米的高、低阻体异常及分布范围。
二、地质及水文地质概况100104工作面布置在本矿10#煤一采区西北部，煤层厚度0.9～1.3m，平均1.0m。
该工作面平均走向长为607m，平均倾斜长为90m，平均倾角为+5°，工作面北邻100102回风顺槽（未施工），南邻矿井未采掘区域，东邻秦家源保护煤柱，西邻一采区运输巷北段。
运输顺槽和回风顺槽均采用锚网支护。
宝华煤业井田属于霍西煤田，受造山运动影响较大，根据宝华煤业公司现有巷道揭露情况，100104回风顺槽掘进过程中，部分地段存在小断层和陷落柱，该工作面为单斜构造。
根据305孔资料显示，该工作面10号煤层顶板约8米处为K2灰岩，含水性较弱，但是部分地段裂隙发育，掘进过程中，顶板水影响较大。
所以探放水工作尤其要高度重视，严格执行“有采必探，先探后采”的原则，坚持“物探现行、化探跟进、钻探验证”防治水措施。
三、本次勘探的工作布置与工作量、技术措施及质量评述（一）、瞬变电磁法超前探1．本次矿井瞬变电磁法勘探工作量，沿100104回采工作面回风顺槽朝采面内部（即开口350米），布置测线2条，每条测线56个物理点，总计112个物理点。
通过在掘进头移动发射接收线圈，形成2条超前探测的实测剖面，施工方法如下图。
探测纵剖面示意图探测横剖面示意图2．施工技术措施，本次物探使用的仪器型号为YCS200（A）矿用瞬变电磁仪和YCS60-F大功率发射机，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m的激发和接收正方形线圈，激发线圈匝数4匝，接收线圈匝数40匝。
YCS2000 矿用瞬变电磁仪
YCS2000 矿用瞬变电磁仪是煤矿井下探测含(导)水地质小构造而设计制造的本质安全电磁法勘探仪器。
该仪器采用当前最新的电子技术，极大的提高了仪器的抗干扰能力和测量精度。
中煤科工集团西安研究院
主要配置
主机：YCS200-Z 矿用瞬变电磁仪主机
发射装置：专用发射线圈
发射线框框架
接收探头：YCS-T 矿用瞬变电磁仪接收天线
软件：瞬变电磁解释软件 主要技术参数 探头等效面积：450m
2或1800m 2 叠加次数：10000次 发射电压：6.5V 发射电流：3A 发射频率：2.5Hz 、6.25Hz 、12.5Hz 、25Hz 图为掘进头超前探测视电阻率剖面图，探测深度大于120米，可以看到在两个低阻异常中间的高阻层位上，相对中心略偏左的位置有一相对低阻，是两个低阻异常沟通的通道。
富源县富顺鸿煤矿有限责任公司富顺鸿煤矿15401运输上山掘进工作面65m-265m里程物探探测设计编制：富顺鸿煤矿技术科时间：2020年2月25日物探设计审批表15401运输上山掘进工作面65m-265m里程物探探测设计一、探测地点：15401运输上山迎头正前方65m-265m范围。
二、物探设备：YCS200。
三、计划物探探测时间：2020年2月27日早班。
四、探测目的：掌握15401运输上山掘进前方65m至265m里程范围内水文地质情况，以及老空区（老巷）断层、裂隙导水带的分布情况。
五、探测精度要求：1、本次矿井瞬变电磁法勘探工作，沿迎头布置测线3条，每条测线9个物理点，总计27个物理点。
通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面，施工方法如下图1。
图1 瞬变电磁法超前探施工布置2、施工技术措施，本次物探使用的仪器型号为YCS200矿用瞬变电磁仪，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m的激发和接收正方形线圈，激发线圈匝数16匝，接收线圈匝数40匝。
供电电流档为4A，供电脉宽10ms，采样率16µS。
每个测点至少采用30次叠加方式提高信噪比，以确保原始数据的可靠性。
3、探测作业时必须根据点线的个数合理布置测点角度及距离，确保探测精度。
六、探测要求1、巷道断面、长度满足探测所需要的空间，宽度不小于2.5m，高度不小于1.8m；2.距探测点20m范围内不得有积水，且不得存放掘进机、铁轨、皮带机架、锚网、锚杆等金属物体；3.巷道内动力电缆、大型机电设备必须停电；4、探测时必须严格按照探测线路，分线探测做好标记，物探探测必须确保巷道掘进前方水平方面探测一线，顶板探测一线，底板探测一线，（根据物探设备类型的至少保证两线）；5、物探探测地点必须确保支护完好，无淋水；6、物探探测人员必须随身携带便携式瓦斯检查仪，严禁瓦斯超限作业；7、准备进行物探的前一天，提前通知施工区队将巷道内杂物清理干净、积水疏干，工作面停产及影响物探的一切工作，机电运输设备必须停电，施工区队全力配合，保证物探工作顺利完成。
YCS160D矿用本安型瞬变电磁仪操作手册1下井前准备事项1.1仪器充电注意事项①首先将仪器【充电USB】盖子打开，准备好充电器。
②检查仪器【充电USB】与充电器插头接口，是否正常或有有杂物将接口堵住，同时注意接线口处为12芯接头，如下图所示。
③【充电USB】与充电器插头上各有一条红点，将红点对齐，然后将充电器插头插入【充电USB】，插入过程要缓慢且对齐，当接口处发生“滴”的金属卡住声时，表明接头连接正常，如下图所示。
④充电器插入插排中，切忌以上步骤颠倒操作。
⑤若机器欠电，充电器接入之后，指示灯为红色，在显示灯变为绿色之后10-20min将充电器取下，充电结束。
⑥轻拔充电器插头，按紧仪器【充电USB】盖子，放好仪器待用。
1.2仪器线圈的检查①打开仪器【接受】和【发射】接口，取出29匝发射线圈和60匝接受线圈，以及发射连接线和接受连接线；②将发射连接线和接受连接线与线圈相连接；发射连接线连接29匝发射线圈，接受连接线连接60匝接收线，用绝缘胶带将接头密封。
③再次检查发射连接线和接受连接线，切忌接反。
④将仪器与发射连接线和接受连接线连接。
⑤打开仪器开关，进入程序主界面，如下图所示，点击【新建】按钮，在【新建工程】中输入此次工程的编号，如图所示。
点击确定，进入工区参数的设置，【工区名称】即为【新建工程】编号，然后输入【操作人员】姓名以及【工区号】、【测线号】、【测点号】，方便工作结束之后进行查询，如图所示。
⑥点击【测量参数】，装置类型选择【重叠回线】；【大小功率】选择【小功率】；【时间序列】选择【中密度序列】，【叠加次数】选择【64】，【电流脉宽】为【10】；发射线圈及接收线圈长×宽为2.0×2.0；发射线圈匝数为29。
接收线圈匝数为60，如下图所示。
点击【确定】。
进入程序主界面。
⑦点击【采集】，进入数据采集界面，点击【检测】进入检测主界面，点击右下角的【测试】，测试结束之后，查看主界面左侧的【发射电压】是否正常（正常范围在10.2V左右），【发射电流】在3.2A 左右，【发射电阻】在3.13Ω左右，接收电阻在17.3Ω左右，若【发射电阻】或【接受电阻】电阻值与标准值差值大于3Ω，需对仪器和线圈进行检查，直到解决问题为止，如下图所示，然后点击【退出】，仪器检查完毕。
瞬变电磁法在煤矿防治水方面的应用摘要：目前，世界上已经存在了多种物探方法，然而只有瞬变电磁法得到了广泛的应用，究其原因，主要是它具有灵敏度高、分辨率强，同时还对环境的适应性较强以及工作效率高。
本文主要在瞬变电磁法在地面应用的基础上，来勘测井工矿工作面的采空区以及积水的分布情况，同时还对巷道中各个突水点进行瞬变电磁探测，其采用瞬变电磁勘探的结果与实际工程钻探的结果极为相近，此外也摸清了巷道附近低阻异常区域的分布情况、大小以及含水情况等。
瞬变电磁法应用于煤矿的防治水工作中可以说是完全可靠的，这同时也为煤矿井下的安全生产提供的一份保障。
关键字：瞬变电磁法；煤矿防治水；应用0引言近年来，随着资源赋存条件较好的煤炭资源开采殆尽，矿井开始向深部带压区、构造复杂区开拓部署，有些资源整合矿井为了延长生产年限，甚至在井田内小窑破坏区、边角区进行复采，复杂的生产地质条件致使矿井突水风险陡增。
矿井掘进工作面因其空间相对狭小，不易逃生避险，一旦发生水害事故，往往会造成较大人员伤亡和财产损失。
为确保安全高效生产，矿井对超前探测掘进工作面富水异常区赋存特征的需求极为迫切。
目前，用于探测掘进工作面水患的物探技术主要有直流电法、地质雷达法和矿井瞬变电磁法。
然而，矿井瞬变电磁法具有全空间电磁响应特征，容易受到施工现场铁器、电力、积水等因素干扰，在物探结果中常表现为视电阻率异常的“假地质异常体”，同时物探结果多以二维视电阻率拟断面图显示，对低阻异常空间分布形态难以准确定位，物探成果难以有效指导探放水工作。
如何改进探测方案和数据处理流程，实现低阻异常精准定位，是当前矿井物探工作者需要着力解决的重点和难点。
1瞬变电磁法在煤矿防治水工作中的应用原理1.1井下瞬变电磁法工作原理井下瞬变电磁法是利用不接地回线向探测地层发射一次脉冲电磁场，在一次脉冲电磁场间歇期间，利用不接地线圈观测二次涡流场的方法。
其工作方法是在井下掘进工作面设置发射线圈，首先通以一定波形电流，从而在巷道周围空间产生一次磁场，并在围岩中产生感应电流，然后进行断电，感应电流由于热损耗而随时间衰减。
目录1.探测任务 (1)1.1探测任务及目的 (1)2.探测方法原理 (1)2.1 探测方法原理 (1)2.2 矿井瞬变电磁的特点 (3)3.工作方法及技术要求 (4)3.1使用仪器及参数 (4)3.2工作方法 (6)3.3技术措施 (8)3.4本次工作情况及质量措施 (8)4.资料处理及解释 (8)5.结论 (11)6.存在问题及建议 (11)山西煤业运销集团同富新煤业有限公司为安全生产，按照“有掘必探、有采必探”的原则，委托山西省地球物理化学勘查院（以下简称山西物化院）对该矿10101辅助运输顺槽开口向里21m处前方100米半圆范围地层赋水情况进行井下瞬变电磁探测工作，山西物化院于2013年10月14日进行了井下现场资料采集工作，经认真处理分析，提交本次井下瞬变电磁探测报告。
1.探测任务1.1探测任务及目的1）超前探基本测线4条，每条测线11个物理点，2）探测10101辅助运输顺槽开口向里21m处顶板，顺层及底板的前方100米低阻体异常及分布范围。
3）为布置探防水钻孔设计提供依据。
2.探测方法原理2.1 探测方法原理瞬变电磁法属时间域电磁感应方法。
其探测原理是：在发送回线上供一个电流脉冲方波，在方波后沿下降的瞬间，产生一个向发射回线法线方向传播的一次磁场，在一次磁场的激励下，地质体将产生涡流(见图2-1)，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程(见图2-2)。
该过渡过程又产生一个衰减的二次磁场向地质体内传播，由接收回线接收二次磁场，该二次磁场的变化将反映地质体的电性分布情况。
如按不同的延迟时间测量二次感生电动势V(t)，就得到了二次磁场随时间衰减的特性曲线。
如果没有良导体存在时，将观测到快速衰减的过渡过程(见图2-3)；当存在良导体时，由于电源切断的一瞬间，在导体内部将产生涡流以维持一次场的切断，所观测到的过渡过程衰变速度将变慢，从而发现导体的存在。
山西古交矿区瞬变电磁法解释参数研究郭盛彬【摘要】为研究山西古交矿区地层电性参数,提高瞬变电磁探测异常区的解释精度,以古交矿区屯兰煤矿瞬变电磁探测结果为研究对象,采用探采对比和统计学原理进行研究分析.研究结果表明该研究区低阻异常区的门槛值为5Ω·m,高阻异常区的门槛值为200Ω·m,高于200Ω ·m应解释为陷落柱,当达到260Ω·m时应解释为断层.【期刊名称】《山东煤炭科技》【年(卷),期】2019(000)003【总页数】3页(P169-171)【关键词】古交矿区;瞬变电磁探测;异常区门槛值【作者】郭盛彬【作者单位】西山煤电集团公司,山西太原030053【正文语种】中文【中图分类】P631.3+25矿井主要充水水源为煤层底板奥陶系碳酸盐岩含水层和煤层顶板太原组灰岩裂隙含水层。
奥灰峰峰组水位标高860～880m，8号煤底板标高576.5～859.7m，下组煤全区带压，最大带压3.1MPa，煤层开采受到奥灰承压水威胁。
屯兰煤矿相邻的马兰煤矿和武家庄煤矿曾发生过陷落柱和断层导通奥灰水的突水事故。
煤层顶板太原组灰岩裂隙含水层在矿井北部靠近汾河区域富水性好，含水层受地表水补给，回采工作面局部富水区最大涌水量达到80m3/h，对生产影响较大。
曾经发生过无计划揭露断层导致瓦斯超限，对构造和富水异常区的超前探测十分重要。
结合近几年屯兰煤矿瞬变电磁超前物探的采勘对比总结得出的解释参数，以掘进工作面超前物探作为验证，对古交矿区屯兰煤矿地层电性参数进行进一步研究。
1 地质概况古交矿区屯兰煤矿地处西山煤田西北部，为典型的华北型石炭二叠系煤田。
井田整体构造形态为一单斜构造，地层走向NW30～60°，倾向SW，倾角5～10°，主采2、8、9号煤层。
井田内陷落柱和断层较发育，至2017年底共揭露落差5m 以上断层共79条，陷落柱149个。
2 仪器与施工方法2.1 仪器本次探测使用仪器为飞翼股份有限责任公司研制的YCS160型瞬变电磁测深仪，YCS160矿用瞬变电磁仪对低阻充水破碎带反映特别灵敏，体积效应小，纵横向分辨率高，且具有施工方便、快捷、效率高等优点[1-3]，既可以用于煤矿掘进头前方，也可以用于巷道侧帮、煤层顶、底板等探测，为煤矿企业在生产过程中水患和导水构造的超前预测预报提供技术手段（表1）。
物探钻探一体化技术在煤矿探放水工作中的应用与实践摘要：由于历史原因，很多矿井周边都有小窑，这些小窑无序开采、滥采滥掘，形成很多采空区，因大矿对这些小窑资料不清，对小窑积水区的范围、积水量等难以查明，成为大矿隐蔽致灾的主因，给大矿的安全生产造成极大安全隐患。
天荣公司通过物探和钻探技术，探清了矿井采面周围小窑积水区域，疏放了老空积水，消除了安全隐患，为煤矿的安全回采奠定了基础，也为其他矿井在探放老空水方面提供了有益借鉴。
关键词：物探、钻探、煤矿探放水、应用、实践1项目背景五虎山煤矿所在的乌达矿区属于贺兰山北段煤田，位于阿拉善地块和鄂尔多斯地台之间，巴音鄂博背斜东北部，属地块边缘凹地煤田。
该矿011206工作面上部为011004和010904采空区，已通过钻探技术将两采空区积水疏干，而该矿011206工作面切眼南侧有小窑开采的历史，极有可能存在老空积水，但积水区域、积水量不清，给011206工作面回采形成极大安全隐患。
2物探先行勘探2.1技术选择采空区积水探测的勘探方法主要为矿井瞬变电磁法和井下直流电法超前探测技术，常用于顶底板岩层富水性探查的勘探方法主要有矿井高分辨电测深技术、矿井瞬变电磁技术及矿井音频电穿透技术等。
通过分析研究，本次探测采用井下瞬变电磁法进行探测。
该方法具有施工快速、探测方位较多、对水敏感等优点，能够满足011206工作面切眼南侧的小窑探测需求。
瞬变电磁法（Transient Electromagnetic Methods）以岩石的导电性差异为基础，利用接地或不接地回线向地下发送脉冲电流作为场源，激励探测目的物感生二次电流，在脉冲间隙测量二次场随时间的响应，从而了解地下介质的电性变化情况。
探测地下地质体时，向敷设的回线发送某种频率的脉冲电流，在回线中间及周围一定区域便产生持续一定时间的稳定磁场（称为一次场或激励场）。
若一次电流突然切断（即脉冲间隙）则一次磁场随之消失，从而使处于该磁场中的良导地质体的内部由于磁通量的变化而产生感应电动势（由法拉第电磁感应定律），并在良导电地质体中形成二次涡流场，二次涡流又由于焦耳热消耗而不断衰减，其二次场也随之衰减。
井下瞬变电磁报告————————————————————————————————作者：————————————————————————————————日期：目录1.探测任务 01.1探测任务及目的 02.探测方法原理 02.1 探测方法原理 02.2 矿井瞬变电磁的特点 (2)3.工作方法及技术要求 (3)3.1使用仪器及参数 (3)3.2工作方法 (5)3.3技术措施 (7)3.4本次工作情况及质量措施 (7)4.资料处理及解释 (7)5.结论 (10)6.存在问题及建议 (11)山西煤业运销集团同富新煤业有限公司为安全生产，按照“有掘必探、有采必探”的原则，委托山西省地球物理化学勘查院（以下简称山西物化院）对该矿10101辅助运输顺槽开口向里21m处前方100米半圆范围地层赋水情况进行井下瞬变电磁探测工作，山西物化院于2013年10月14日进行了井下现场资料采集工作，经认真处理分析，提交本次井下瞬变电磁探测报告。
1.探测任务1.1探测任务及目的1）超前探基本测线4条，每条测线11个物理点，2）探测10101辅助运输顺槽开口向里21m处顶板，顺层及底板的前方100米低阻体异常及分布范围。
3）为布置探防水钻孔设计提供依据。
2.探测方法原理2.1 探测方法原理瞬变电磁法属时间域电磁感应方法。
其探测原理是：在发送回线上供一个电流脉冲方波，在方波后沿下降的瞬间，产生一个向发射回线法线方向传播的一次磁场，在一次磁场的激励下，地质体将产生涡流(见图2-1)，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程(见图2-2)。
该过渡过程又产生一个衰减的二次磁场向地质体内传播，由接收回线接收二次磁场，该二次磁场的变化将反映地质体的电性分布情况。
如按不同的延迟时间测量二次感生电动势V(t)，就得到了二次磁场随时间衰减的特性曲线。
如果没有良导体存在时，将观测到快速衰减的过渡过程(见图2-3)；当存在良导体时，由于电源切断的一瞬间，在导体内部将产生涡流以维持一次场的切断，所观测到的过渡过程衰变速度将变慢，从而发现导体的存在。
瞬变电磁仪在广丰煤矿井下防治水中的应用摘要：矿井瞬变电磁法是目前井下物探的重要手段之一。
利用对电阻的异常灵敏反应,将采集到的数据分析处理、绘制出视电阻率测深剖面、视电阻率解释顺层切片,可直观地对煤系地层的采空区展布、含水层及其富水性、断层的富、导水性进行评价,可有效避免矿井开采过程中带来的地质危害及资源浪费。
关键词：瞬变电磁法；工作原理；防治水；感应电流0引言矿井开采过程中往往会有各种水体通过地下导水系统进入矿井,从而危害矿井安全,利用物探方法精准的探测煤层顶底板含水层富水区,为矿产资源的合理开发、利用和安全生产提供可靠的依据,成为物探服务矿井地质的一个重要任务。
分析了不同断距条件下瞬变电磁的响应特征。
发现当断层构造存在时，瞬变电磁晚期视电阻率断面表现为连续渐变电性变化规律：在上升盘区域，中间层层厚变大，异常幅值增强；在断层带附近，表现为层厚变薄，电阻率异常幅值减弱；在下降盘区域，电阻率异常幅值减弱，层厚变薄，且断距越大，瞬变电磁响应的幅值变化也越大。
1工程概况昭通市广丰煤炭运销有限责任公司为云南英茂集团下属二级公司。
广丰煤矿于2016年5月开工建设，2020年10月20日取得安全生产许可证，11月16日评级为国家煤矿二级安全生产标准化矿井，同时也是云南省防治水示范矿井。
煤矿老窑密布，采空区积水面积、水量、标高已探明，水文地质类型复杂。
在矿井建设期间严格执行“有掘必探、先探后掘、先探后采、先治后采”；严格按照国家标准规定“物探先行、钻探验证”的实施，尤其是瞬变电磁仪井下的运用，圈定了异常区。
为矿井防治水提供可靠的依据，据2018年9月《防治水细则》实施以来，广丰煤矿井下运用瞬变电磁实施物探27次，划出异常区30余个，通过钻探验证后有2个异常区域含少量裂隙水。
下面通过YCS200（A）型瞬变电磁探测仪特性结合矿井探测情况做简单阐述。
2工作原理矿井瞬变电磁法属于时间域电磁法。
利用不接地回线于井下巷道内设置通以一定电流的发射线圈，在其周围空间产生一次电磁场，从而在巷道周围导电岩矿体中激发产生感应电流；通过发射间歇测量煤（岩）中电性不均匀体感应产生的二次场随时间的变化，来查明各种地质目标体。
瞬变电磁：瞬变电磁仪器主要特点
什么是瞬变电磁？
瞬变电磁是一种用于探测地下物质的地球物理测试方法。
通过将高频电流通过
一个线圈中，产生一个瞬变电磁场，然后依靠地下物质对瞬变电磁场的影响进行检测和解释。
瞬变电磁观测方法具有非侵入性、非破坏性、高分辨率等特点，已广泛应用于
地下水资源、矿产资源、地下构造等方面的勘探和研究。
瞬变电磁仪器主要特点
高精度
瞬变电磁仪器具有高精度的特点，能够在地下数百米的深度检测到地下物质，
对浅层地下结构探测精度更高，可以达到亚米级别。
高速度
瞬变电磁仪器能够快速地进行测量和数据采集，可以在较短的时间内对较大范
围的地下结构进行探测和研究。
全自动化
瞬变电磁仪器为全自动化设计，操作简单，适用于不同场地和不同环境下的勘探，操作人员只需对仪器进行设定和启动，可以实现全自动化采集数据。
强抗干扰能力
瞬变电磁仪器具有强抗干扰的特点，可以在高电磁噪声和干扰环境下进行测量
和数据采集，确保数据的准确性和可靠性。
大数据处理能力
瞬变电磁仪器可以进行大数据的处理和分析，具有高效高精度的数据处理能力，可以帮助研究者更好地分析和解释地下结构的信息。
结语
瞬变电磁仪器的主要特点是高精度、高速度、全自动化、强抗干扰能力和大数
据处理能力，这些特点使得它成为一种高效、可靠、准确的地球物理测试方法。
瞬变电磁仪器的不断发展和升级，将会为地下勘探和研究带来更多的机会和挑战。
