磁性纳米粒子Fe3O4的制备方法

四氧化三铁纳米材料的制备一、原理化学共沉淀法制备超微粒子的过程是溶液中形成胶体粒子的凝聚过程, 可分为2 个阶段:第一个阶段是形成晶核, 第二个阶段是晶体(晶核) 的成长。

而晶核的生成速度vl和晶体(晶核)的成长速度v2可用下列两式表示:为过饱和浓度,s 为其溶解度, 故(c-s) 为过饱和度,k1,k2分别为二式的比例常数,D 为溶质分子的扩散系数。

当V1>V2时, 溶液中生成大量的晶核, 晶粒粒度小;当vl<v2时, 溶液中生成少量的晶核, 晶粒粒度大。

采用化学共沉淀法制备纳米磁性四氧化三铁是将二价铁盐和三价铁盐溶液按一定比例混合, 将碱性沉淀剂快速加入至上述铁盐混合溶液中, 搅拌、反应一段时间即得纳米磁性Fe304粒子, 其反应式如下:Fe2+ + Fe3+ + OH- →Fe(OH)2/Fe(OH)3 ( 形成共沉淀)Fe( OH) 2 + Fe( OH) 3 →FeOOH + Fe304 ( pH ≤7.5)FeOOH+ Fe2+ →Fe3O4+ H+ ( pH ≥9.2)Fe2+ + 2Fe3+ +8OH- →Fe3O4+ 4H2O由反应式可知, 该反应的理论摩尔比为Fe2+ :F e3+ :OH- =l:2:8, 但由于二价铁离子易氧化成三价铁离子, 所以实际反应中二价铁离了应适当过量。

该法的原理虽然简单, 但实际制备中还有许多复杂的中间反应和副产物:Fe3O4+ 0.25O2+ 4.5H2O →3Fe(OH)3 ( 4)2Fe3O4 + 0.5O2 →3Fe2O3 ( 5)此外, 溶液的浓度、nFe2+/nFe3+ 的比值、反应和熟化温度、溶液的pH 值、洗涤方式等, 均对磁性微粒的粒径、形态、结构及性能有很大影响。

目前,纳米二氧化硅主要制备方法有：以硅烷卤化物为原料的气相法;以硅酸钠和无机酸为原料的化学沉淀法;以及以硅酸酯等为原料的溶胶凝胶法和微乳液法。

在这些方法中,气相法原料昂贵,设备要求高,生产流程长,能耗大;溶胶凝胶法原料昂贵,制备时间长;而微乳液法成本高、有机物难以去除易对环境造成污染。

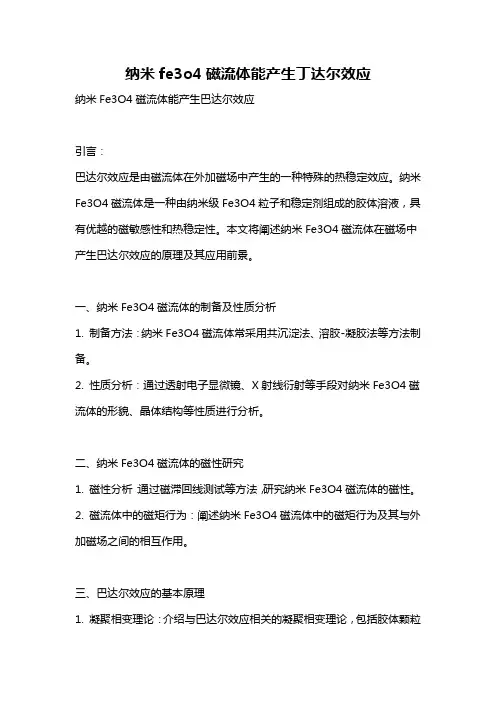

纳米fe3o4磁流体能产生丁达尔效应纳米Fe3O4磁流体能产生巴达尔效应引言：巴达尔效应是由磁流体在外加磁场中产生的一种特殊的热稳定效应。

纳米Fe3O4磁流体是一种由纳米级Fe3O4粒子和稳定剂组成的胶体溶液，具有优越的磁敏感性和热稳定性。

本文将阐述纳米Fe3O4磁流体在磁场中产生巴达尔效应的原理及其应用前景。

一、纳米Fe3O4磁流体的制备及性质分析1. 制备方法：纳米Fe3O4磁流体常采用共沉淀法、溶胶-凝胶法等方法制备。

2. 性质分析：通过透射电子显微镜、X射线衍射等手段对纳米Fe3O4磁流体的形貌、晶体结构等性质进行分析。

二、纳米Fe3O4磁流体的磁性研究1. 磁性分析：通过磁滞回线测试等方法，研究纳米Fe3O4磁流体的磁性。

2. 磁流体中的磁矩行为：阐述纳米Fe3O4磁流体中的磁矩行为及其与外加磁场之间的相互作用。

三、巴达尔效应的基本原理1. 凝聚相变理论：介绍与巴达尔效应相关的凝聚相变理论，包括胶体颗粒的布朗运动等。

2. 巴达尔效应的物理机制：解释纳米Fe3O4磁流体在外加磁场中产生巴达尔效应的物理机制。

四、纳米Fe3O4磁流体的巴达尔效应研究进展1. 温度调控的巴达尔效应：介绍通过调控纳米Fe3O4磁流体的温度实现巴达尔效应的研究进展。

2. 功能化磁流体的巴达尔效应：介绍通过功能化修饰纳米Fe3O4磁流体实现巴达尔效应的研究进展。

五、纳米Fe3O4磁流体巴达尔效应的应用前景1. 传感器应用：讨论纳米Fe3O4磁流体巴达尔效应在磁敏传感器等领域的应用前景。

2. 数据存储应用：探讨纳米Fe3O4磁流体巴达尔效应在磁存储器件等领域的应用前景。

六、结论总结纳米Fe3O4磁流体能产生巴达尔效应的基本原理和研究进展，并展望其在传感器、数据存储等领域的应用前景。

通过以上的文章结构和内容，可以一步一步回答纳米Fe3O4磁流体能产生巴达尔效应的原理及其在不同领域的应用前景。

根据需要，可以逐步深入研究不同制备方法的优缺点，不同性质分析手段的应用，以及纳米Fe3O4磁流体在巴达尔效应方面的最新研究进展，为读者提供全面的了解和参考。

共沉淀法制备磁性Fe3O4余春宇摘要考察了普通共沉淀法制备过程中的一些影响因素，采用一种改进，了的共沉淀法，制备磁性Fe3O4 纳米粒子。

并对获得的粉体采用进行初步表征用化学共沉淀法制备了纳米Fe3O4颗粒, 研究了影响纳米Fe3O4 颗粒磁性的因素[1]。

关键词磁性Fe3O4；共沉淀法；制备；引言磁流体作为一种新型纳米材料，在工业上也有着广阔的应用前景。

目前磁流体技术在国内未得到广泛应用的主要原因是纳米铁氧体粉体的制备不够完善，目前应用较广泛的铁氧体是纳米Fe3O4，近年来纳米材料取得了很大的进展[2]Fe3O4更多应用于化学领域[3]近几年来Fe3O4便成为了一种新型材料[4]纳米粒子(nano particle)也叫超微颗粒，一般是指尺寸在1～100 am间的粒子[5]Fe3O4纳米粒子是一种新型材料，具有良好的磁性能，即超顺磁性[6]Hao-Yu等人制备出来的Fe3O4可达5–10 nm[7]使用XRD，TEM，VSM 对材料进行了相关测试，测试结果发现，用水热法制备的磁性纳米复合材料具有典型的层型结构[8]。

，近年来有关纳米粒子的制备方法及其物性的研究受到很大的重视，这在纳米粒子基本理论上有重大意义[9]通过共沉淀法制备纳米FeO 性能影响因素的研究，以得到合理优化的制备工[10]采用化学沉淀法制备纳米Fe304颗粒，并以聚乙二醇为改性剂，蒸馏水为载液[11]本文综述了多种制备磁性Fe3O4纳米粒子的方法且分析了它们的诸多影响因素，在前人的基础上总结了很多经验取长补短得出了在共沉淀发的基础上再对一些反应条件以及其他一些试剂进行了改进内容近年来，随着纳米技术的飞速发展，有关纳米Fe304的制备方法及其性能的研究受到很大的重视。

纳米材料的制备方法多种多样，目前纳米Fe304的制备方法主要有[12]机械球磨法、溶胶一凝胶法、化学共沉淀法、热分解法、电弧蒸发法、液相微介质电加热分解法、水热法等，但每种方法有其自身的不足。

２０１９年３月西部皮革化工与材料１㊀Ｆｅ３Ｏ４磁性纳米材料的制备㊁粒径调控及表征王宝玲ꎬ胡忠苇ꎬ田晴晴ꎬ陈余盛基金项目:国家级大学生创新创业训练计划项目(２０１７１０４５２０１１)作者简介:王宝玲(１９９７.１１－)ꎬ女ꎬ汉族ꎬ山东省潍坊人ꎬ本科学生ꎬ临沂大学化学化工学院应用化学专业ꎬ研究方向:磁性纳米材料ꎮ(临沂大学ꎬ山东临沂２７６０００)摘㊀要:本文以三氯化铁为铁源㊁醋酸钠为沉淀剂㊁柠檬酸钠为稳定剂㊁乙二醇为反应溶剂ꎬ通过溶剂热法制备磁性四氧化三铁纳米材料ꎮ透射电子显微镜(ＴＥＭ)㊁Ｘ射线衍射仪(ＸＲＤ)用于表征纳米材料的尺寸㊁结构及形貌ꎮ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的四氧化三铁纳米材料ꎮ关键词:四氧化三铁ꎻ磁性ꎻ溶剂热法ꎻ表征中图分类号:ＴＱ１３９.２㊀㊀㊀㊀㊀文献标志码:Ａ㊀㊀㊀㊀㊀文章编号:１６７１－１６０２(２０１９)０６－０００１－０１１㊀前言四氧化三铁(Ｆｅ３Ｏ４)纳米材料具有优良的磁学性能ꎬ在磁共振成像㊁磁热疗㊁靶向载药等领域具有广泛的应用前景ꎮ[１]磁共振成像(ＭＲＩ)可以对内脏器官和软组织无损伤快速检测ꎬ是目前恶性肿瘤最为有效的临床诊断方法之一ꎮ[２]Ｆｅ３Ｏ４在ＭＲＩ检测中表现出负增强效果而广泛地用作磁共振成像造影剂ꎮ[２]Ｆｅ３Ｏ４磁共振成像检测效果与纳米材料的尺寸㊁分散性等密切相关ꎮ合成具有良好分散性㊁尺寸可控的四氧化三铁纳米材料对其应用具有重要的研究意义ꎮ目前ꎬ人们开发了大量的合成方法包括共沉淀法㊁微乳液发㊁溶剂热法等制备Ｆｅ３Ｏ４磁性纳米材料ꎮ[３－５]李亚栋课题组最早报道了通过溶剂热法制备磁性纳米材料的方法ꎬ他们以ＦｅＣｌ３为铁源㊁乙二醇为溶剂㊁聚乙二醇㊁醋酸钠为稳定剂合成出磁性纳米材料ꎮ[４]本文以改进的溶剂热法制备磁性Ｆｅ３Ｏ４纳米材料ꎬＴＥＭ㊁ＸＲＤ用于表征纳米材料的尺寸㊁结构及形貌ꎮ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的四氧化三铁纳米材料ꎮ２㊀实验部分２.１㊀药品试剂六水三氯化铁(分析纯)㊁无水醋酸钠(分析纯)㊁柠檬酸钠(分析纯)㊁乙二醇(分析纯)㊁乙醇(分析纯)购于国药集团化学试剂有限公司ꎮ２.２㊀测试仪器透射电子显微镜(ＪＥＭ２１００ꎬＪＥＯＬ)ꎬＸ射线衍射仪(ＢｒｕｋｅｒＤ８ＸＲＤ).２.３㊀实验步骤称取０.６５ｇ六水三氯化铁加入锥形瓶ꎬ加入２０ｍｌ乙二醇ꎬ超声溶解ꎬ依次加入１.２ｇ无水乙酸钠㊁０.１ｇ柠檬酸钠ꎬ搅拌３０分钟ꎮ将混合液转移到反应釜中ꎬ２００ħ下反应１０小时ꎮ反应结束后ꎬ产物纯化干燥备用ꎮ３㊀结果与讨论我们通过ＴＥＭ对制备的Ｆｅ３Ｏ４进行表征ꎮ从ＴＥＭ照片可以看出制备的Ｆｅ３Ｏ４为球形结构的ꎬ平均粒径为２５５ｎｍꎮ制备得到Ｆｅ３Ｏ４的纳米材料ＸＲＤ图ꎬ出现的衍射峰位与ＪＣＰＤＳ中Ｆｅ３Ｏ４衍射峰位相一致ꎬ说明制备得到磁性纳米粒子是反尖晶石型的Ｆｅ３Ｏ４ꎮ[４]在实验中ꎬ其于条件不变改变柠檬酸钠的量制备Ｆｅ３Ｏ４ꎮ当柠檬酸钠的量为０.３ｇ时ꎬ纳米材料平均尺寸为１８８ｎｍꎬ当柠檬酸钠的量为０.５ｇ时ꎬ纳米材料平均尺寸为１４５ｎｍꎮ柠檬酸钠为零时ꎬＦｅ３Ｏ４粒径为３１０ｎｍꎮ柠檬酸钠对控制粒径尺寸起到重要的作用ꎬ增加柠檬酸钠可以有效降低Ｆｅ３Ｏ４的粒径尺寸ꎮ醋酸钠对制备Ｆｅ３Ｏ４起到决定的作用ꎮ在没有醋酸钠存在的条件下ꎬ无法形成Ｆｅ３Ｏ４纳米粒子ꎬ在加入醋酸钠的条件下可以形成磁性四氧化三铁纳米粒子ꎮ醋酸钠的加入量对粒径有一定影响ꎬ０.６ｇ醋酸钠条件下制备的Ｆｅ３Ｏ４平均粒径３２０ｎｍꎬ２.４ｇ醋酸钠条件下制备的Ｆｅ３Ｏ４平均粒径２９０ｎｍ.４㊀结论本文以三氯化铁为铁源㊁醋酸钠为沉淀剂㊁柠檬酸钠为稳定剂㊁乙二醇为反应溶剂ꎬ通过溶剂热法制备磁性Ｆｅ３Ｏ４纳米材料ꎬ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的Ｆｅ３Ｏ４纳米材料ꎮＴＥＭ㊁ＸＲＤ用于表征纳米材料的结构及形貌ꎮ本文为磁性纳米材料的制备与应用提供良好的实验参考ꎮ参考文献:[１]㊀ＬｕＡ.－Ｈ.ＳａｌａｂａｓＥ.Ｌ.ＳｃｈüｔｈＦ.ＭａｇｎｅｔｉｃＮａｎｏｐａｒｔｉｃｌｅｓ:ＳｙｎｔｈｅｓｉｓꎬＰｒｏｔｅｃｔｉｏｎꎬＦｕｎｃｔｉｏｎａｌｉｚａｔｉｏｎꎬａｎｄＡｐｐｌｉｃａｔｉｏｎ[Ｊ].Ａｎｇｅｗ.Ｃｈｅｍ.Ｉｎｔ.Ｅｄ.２００７ꎬ４６ꎬ１２２２.[２]㊀ＱｉａｏＲ.ＹａｎｇＣ.ＧａｏＭ.ＳｕｐｅｒｐａｒａｍａｇｎｅｔｉｃＩｒｏｎＯｘｉｄｅＮａｎｏｐ￣ａｒｔｉｃｌｅｓ:ｆｒｏｍＰｒｅｐａｒａｔｉｏｎｓｔｏｉｎＶｉｖｏＭＲＩＡｐｐｌｉｃａｔｉｏｎｓ[Ｊ].Ｊ.Ｍａｔｅｒ.Ｃｈｅｍ.２００９ꎬ１９ꎬ６２７４.[３]㊀ＪｅｏｎｇＵ.ＴｅｎｇＸ.ＷａｎｇＹ.ＹａｎｇＨ.ＸｉａＹ.Ｓｕｐｅｒｐａｒａｍａｇ￣ｎｅｔｉｃＣｏｌｌｏｉｄｓ:ＣｏｎｔｒｏｌｌｅｄＳｙｎｔｈｅｓｉｓａｎｄＮｉｃｈｅＡｐｐｌｉｃａｔｉｏｎｓ[Ｊ].Ａｄｖ.Ｍａｔｅｒ.２００７ꎬ１９ꎬ３３.[４]㊀ＤｅｎｇＨ.ＬｉＸ.ＰｅｎｇＱ.ＷａｎｇＸ.ＣｈｅｎＪ.ＬｉＹ.Ｍｏｎｏｄｉｓｐｅｒ￣ｓｅｍａｇｎｅｔｉｃｓｉｎｇｌｅ－ｃｒｙｓｔａｌｆｅｒｒｉｔｅｍｉｃｒｏｓｐｈｅｒｅｓ[Ｊ].Ａｎｇｅｗ.Ｃｈｅｍ.Ｉｎｔ.Ｅｄ.２００５ꎬ４４ꎬ２７８２.。

一、引言纳米颗粒是指直径小于100纳米的微粒子，具有较大的比表面积和量子尺寸效应等特性，广泛应用于医学、材料科学、能源、环境保护等领域。

其中，Fe3O4纳米颗粒具有磁性、生物相容性和化学稳定性等优良特性，因此被广泛应用于生物医学领域中。

二、研究现状Fe3O4纳米颗粒的合成方法主要包括化学共沉淀法、水热法、溶胶-凝胶法、氢热还原法等。

其中，化学共沉淀法是一种常用的合成方法，但其制备过程中需要使用大量的化学试剂，且存在产物结晶不完全、粒径分布不均匀等问题。

因此，近年来研究人员开始关注使用可再生和环境友好的方法制备Fe3O4纳米颗粒。

三、可再生合成方法目前，可再生合成方法主要包括植物提取物辅助合成法、微生物辅助合成法等。

其中，植物提取物辅助合成法具有操作简单、环境友好等优点。

研究人员发现，某些植物提取物中含有的多酚、蛋白质等有机分子可以作为还原剂和稳定剂，用于Fe3O4纳米颗粒的合成。

四、植物提取物辅助合成法1. 实验步骤（1）制备植物提取物：将干燥的植物材料粉碎并加入无水乙醇中浸泡过夜，随后离心收集液体部分即可得到植物提取物。

（2）制备Fe3O4纳米颗粒：将适量的FeCl3和FeCl2混合溶液滴加到植物提取物中，并进行超声处理。

随着反应时间的增加，产物会逐渐由棕色转变为黑色。

（3）分离和洗涤：通过磁性分离器将Fe3O4纳米颗粒分离出来，并使用无水乙醇将其洗涤干净。

（4）表征：使用扫描电子显微镜、透射电子显微镜、X射线衍射等方法对合成的Fe3O4纳米颗粒进行表征并确定其粒径和形貌等性质。

2. 实验结果通过实验，研究人员成功合成了具有较好分散性和稳定性的Fe3O4纳米颗粒。

经过表征发现，其平均粒径为20纳米左右，呈球形或椭圆形，并且具有良好的磁性。

五、结论通过植物提取物辅助合成法，可以制备出具有良好分散性和稳定性的Fe3O4纳米颗粒。

该方法具有操作简单、环境友好等优点，并有望应用于生物医学等领域中。

但是，目前该方法仍面临一些问题，如产物粒径分布不均匀、反应时间长等，需要进一步改进和优化。

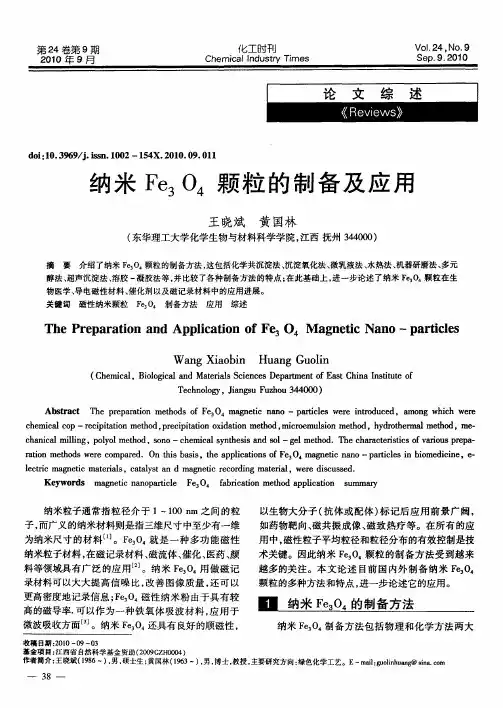

纳米Fe304的液相制备方法主要有：水热法、共沉淀法、滴定法、水解法、超声波法、空气氧化法、微乳液法等。

综合不同方法．各有优劣。

其中共沉淀法、空气氧化法工艺简单具有工业化前景，但产物不均匀，分散性不佳；而用水热法、微乳液法、滴定法以及用有机铁为原料或将无机铁盐置于有机溶剂中进行高温分解或液相反应等可制备分散性好的超顺磁性纳米Fe304，但这些方法均成本较高。

工艺苛刻等。

因此如何低成本制备具有较好分散性的超顺磁性纳米Fe304是研究者努力的目标。

一.2.2螯合磁性纳米Fe3O4粒子的制备（共沉淀法）2.1原料三氯化铁、氯化亚铁、氨水均为分析纯，天津市红岩化学试剂厂；硅烷偶联剂KH560(分析纯，上海耀华有限公司)；氨基硫脲(分析纯，上海国药集团化学试剂有限公司)。

纳米Fe3O4粒子的制备：按摩尔比4：3称取FeCl3.6H2O和FeCl2·4H2O 溶于水，在90.0℃水浴中，氮气保护，缓慢加入氨水，搅拌反应1h，产物用蒸馏水洗涤至中性。

纳米Fe3O4粒子表面偶联剂处理：上述Fe3O4纳米粒子中加入偶联剂KH560，以甲苯作溶剂，超声波分散15min。

然后在甲苯回流温度下，氮气保护，搅拌反应4h。

产物采用无水乙醇抽提12h以除去表面物理吸附的偶联剂。

螯合磁性纳米Fe3O4粒子的制备：氨基硫脲溶于无水乙醇溶液，加入上述偶联剂处理的纳米粒子，并加入蒸馏水和碳酸钠，氮气保护，60℃恒温反应2h。

产物用蒸馏水洗涤，再依次用0.2％氢氧化钠，0.1％盐酸，蒸馏水洗至中性，干燥备用。

二.1．4化学共沉淀合成法该法应用比较广泛，主要是在碱性条件下共沉淀Fe2+和Fe3+离子混合物。

王玫等[12]将FeS04·7HzO和FeCl3·6H20以摩尔比为1：2溶于蒸馏水中，铁离子总浓度为0．3mol·L-1。

放人三口烧瓶中，连续通氮气，在快速搅拌作用下向反应器加氨水，在反应过程中保持pH值在10左右。

四氧化三铁制取四氧化三铁，又称为磁性氧化铁，是一种具有磁性的黑色晶体，化学式为Fe3O4。

在自然界中，四氧化三铁广泛存在于赤铁矿、磁铁矿等矿物中。

它不仅在自然界中存在，还可以通过工业方法制取。

四氧化三铁具有多种用途，如制备磁性材料、催化剂、电子器件等。

制取四氧化三铁的方法有很多，以下将介绍两种常见的制备方法：高温烧结法和化学沉淀法。

1.高温烧结法高温烧结法是将铁鳞、氧化亚铁等原料在高温下进行烧结，得到四氧化三铁。

具体操作步骤如下：（1）准备原料：将铁鳞、氧化亚铁等原料进行干燥、破碎和筛选，使其达到一定的粒度。

（2）混合料：将处理好的原料按一定比例混合，搅拌均匀。

（3）成型：将混合好的原料放入模具中，进行成型。

常用的成型方法有压制成型、注浆成型等。

（4）高温烧结：将成型好的样品放入高温炉中，进行烧结。

烧结过程中，原料中的铁鳞和氧化亚铁发生反应，生成四氧化三铁。

烧结温度一般在1200-1400℃之间，具体温度根据原料和产品性能要求进行调整。

（5）冷却：烧结完成后，将样品从高温炉中取出，进行冷却。

冷却过程中，四氧化三铁晶体逐渐形成。

2.化学沉淀法化学沉淀法是利用铁盐和碱式碳酸铁等原料，通过化学反应生成四氧化三铁。

具体操作步骤如下：（1）配制溶液：将铁盐（如硫酸亚铁、硝酸亚铁等）和碱式碳酸铁放入水中，搅拌均匀，形成溶液。

（2）添加沉淀剂：向溶液中加入适量的沉淀剂（如氢氧化钠、氢氧化钙等），使铁离子沉淀。

（3）过滤：将沉淀物与溶液分离，得到滤饼。

滤饼中含有四氧化三铁。

（4）洗涤：将滤饼进行洗涤，去除杂质。

（5）干燥：将洗涤后的滤饼放入干燥器中，进行干燥。

干燥过程中，四氧化三铁晶体逐渐形成。

（6）煅烧：将干燥后的滤饼放入高温炉中，进行煅烧。

煅烧过程中，四氧化三铁晶体进一步成熟，同时去除残留的杂质。

煅烧温度一般在1000-1200℃之间。

通过以上两种方法，可以制得高纯度的四氧化三铁。

根据不同的应用领域，四氧化三铁的制备方法和技术有所差异。

fe3o4核壳粒子核壳粒子，即由Fe3O4核心和外层包覆的壳层构成的一种纳米材料。

该材料具有许多独特的性质和广泛的应用前景。

在本文中，将介绍Fe3O4核壳粒子的制备方法、表征技术以及其在医药领域、环境修复和信息存储等方面的应用。

一、制备方法制备Fe3O4核壳粒子的方法有很多种，常见的方法包括溶剂热法、水热法、共沉淀法等。

其中，溶剂热法是一种常用的制备方法。

通过将Fe3O4核心与包覆材料的前体溶于有机溶剂中，经过加热反应形成核壳结构的粒子。

此外，还可以利用表面修饰剂来控制核壳粒子的形貌和尺寸。

二、表征技术对于Fe3O4核壳粒子的制备成功与否以及性质的表征，需要借助一些表征技术。

常用的表征技术包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）、傅里叶变换红外光谱（FT-IR）等。

这些技术可以对核壳粒子的形貌、晶体结构、表面化学成分等进行全面的分析。

三、医药应用Fe3O4核壳粒子在医药领域具有重要的应用价值。

首先，由于其超磁性特性，可以作为磁性靶向药物传递系统的载体，实现药物的靶向输送。

其次，通过表面修饰，还可以将药物与Fe3O4核壳粒子结合，形成复合材料，提高药物的稳定性和生物利用度。

此外，核壳粒子还可以用于磁共振成像（MRI），用于检测和诊断疾病。

四、环境修复Fe3O4核壳粒子还可以应用于环境修复领域。

例如，利用其吸附能力可用于重金属离子的去除和废水的处理。

另外，利用核壳粒子表面的功能化官能团，还可以实现对有机污染物的吸附和降解，具有潜在的应用前景。

五、信息存储由于Fe3O4核壳粒子的磁性特性，使得其在信息存储领域也有一定的应用潜力。

通过控制核壳粒子的尺寸和排列方式，可以实现磁性存储介质的制备。

这些存储介质可以具有较高的密度和较快的读写速度，有望成为下一代高密度存储技术的重要组成部分。

总结：Fe3O4核壳粒子作为一种纳米材料，具有多样化的应用前景。

在医药、环境修复和信息存储等领域，其特殊的性质使其成为研究的热点。

四氧化三铁纳米材料的制备与应用一、本文概述随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质，在众多领域展现出了广阔的应用前景。

四氧化三铁（Fe₃O₄）纳米材料作为其中的一种，因其优良的磁学、电学和催化性能，受到了科研工作者和工程师们的广泛关注。

本文旨在全面综述四氧化三铁纳米材料的制备方法，探讨其应用领域，以及展望未来的发展方向。

本文将详细介绍几种常用的四氧化三铁纳米材料制备方法，包括共沉淀法、水热法、溶胶-凝胶法、微乳液法以及物理法等。

这些方法各有优缺点，适用于不同的应用场景。

通过对比各种方法的制备原理、操作过程以及所得产物的性能，可以为实验者提供选择制备方法的参考依据。

本文将重点讨论四氧化三铁纳米材料在生物医学、磁流体、催化剂、磁性材料、电磁波吸收材料等领域的应用。

例如，在生物医学领域，四氧化三铁纳米材料可作为磁共振成像的造影剂、药物载体以及热疗剂等；在磁流体领域，其可作为密封材料、润滑剂和磁记录介质等。

通过深入剖析这些应用案例，可以展示四氧化三铁纳米材料的多功能性和广阔的应用前景。

本文将展望四氧化三铁纳米材料未来的发展方向。

随着纳米技术的不断进步和跨学科研究的深入，四氧化三铁纳米材料有望在更多领域展现出独特的优势。

例如，通过与其他纳米材料的复合，可以进一步提高其性能和应用范围；通过对其表面进行修饰，可以增强其与生物组织的相容性和靶向性等。

因此，四氧化三铁纳米材料的研究将持续成为纳米科技领域的重要课题。

二、四氧化三铁纳米材料的制备方法四氧化三铁（Fe3O4）纳米材料的制备方法多种多样，常见的包括共沉淀法、热分解法、微乳液法、溶胶-凝胶法以及水热法等。

这些方法各有特点，适用于不同规模和应用需求的四氧化三铁纳米材料制备。

共沉淀法：共沉淀法是一种通过控制溶液中的沉淀条件，使铁离子和亚铁离子在溶液中同时沉淀，进而形成四氧化三铁纳米材料的方法。

这种方法操作简单，易于控制，但制备出的纳米颗粒尺寸分布较宽。

微乳法制备Fe3O4磁性纳米粒子的研究第25卷第1期2006年3月武汉工业学院JournalofWuhanPolytechnicUniversityV01.25No1Mar.2oO6文章编号:1009—4881(2006)O1—0065—03微乳法制备Fe3O4磁性纳米粒子的研究柴波(武汉工业学院化学与环境工程系,湖北武汉430023)摘要:首先对油包水(W/O)型微乳液进行了制备研究,利用拟三元相图探明了一定条件下的W/O型微乳液中的最佳体系.进而利用此W/O型微乳液作为"微反应器"制备FeO纳米粒子.采用TEM,XRD和IR对所制备的Fe3O纳米粒子进行了分析表征.关键词:微乳液;乳化剂;拟三元相图;Fe3O4纳米粒子中图分类号:O611.62;TM277文献标识码:A0引言FeO纳米粒子具有优异的磁性和表面活性,在磁记录材料,生物技术以及催化等领域具有广泛的应用前景¨J.近年来,随着磁性微球药物以及磁流体的进一步开发应用,Fe,O纳米粒子的制备方法和性质研究越来越引起人们的重视.利用微乳液来制备纳米材料是最近几年发展起来的新方法,由于制备的纳米粒子表面包裹一层乳化剂分子,使粒子间不易聚结,同时反应在"水核"内进行,从而有效地控制微粒的大小,因而受到越来越多研究者的关注J.本文通过对拟三元相图的比较分析,找到了以油相为煤油时,形成最佳W/O型微乳体系的条件,并借助此最佳微乳体系制备Fe0纳米粒子.1实验部分1.1试剂和仪器试剂:FeC13?6H2O:AR;FeC12?4H2O:AR;NaOH:AR;Span80:CR;石油磺酸盐:CR;异丙醇:AR; 正丁醇:AR;正己醇:AR;丙酮:AR;煤油(工业级).仪器:JB2型恒温磁力搅拌器;S:Q一50型超声波清洗器;高速离心机;JEM一100CXII透射电子显微镜;X—ray衍射仪(日本Rigaku理学);EQUIX55 收稿日期:2005—1O一19作者简介:柴波(1978一),男,湖北省十堰市人,助教. 型红外光谱仪(德国Brucker).1.2最佳W/O型微乳液体系的制备本实验选用价格廉价的煤油为油相,通过选择不同的乳化剂,助表面活性剂,以及乳化剂与助表面活性剂的不同比例,利用拟三元相图来寻找形成W/O型微乳液体系的最佳条件,在此条件下形成的微乳液即为最佳微乳反应器.所选体系的油相为煤油,其HLB值(亲水亲油平衡值)为6,为了形成W/O型微乳液,乳化剂的HLB值应与其大致相符J.因而选择油溶性的乳化剂Span80(HLB值为4.3)作为主乳化剂,再复配阴离子乳化剂石油磺酸盐(HLB值为11.7),使两者复配后的HLB值大约为6.根据复合乳化剂HLB值的计算方法:HLB=HLB】×W+HLB2×W2(其中:HLB.,HLB2为各组分的HLB值;W,W2为各组分在混合物中的质量百分数),可知Span80和石油磺酸盐按质量百分比4:1复配.乳化剂与助表面活性剂的最佳比例,通过拟三元相图来分析,且此时皆选用异丙醇作为助表面活性剂.图1为乳化剂与异丙醇不同比例所作的相图.当W/O型微乳液体系达到最佳状态,油相和水相组成大致相等,即所谓的双连续结构,此时增溶水量达到最大.由图1可知,W/O型微乳区内所使用的乳化剂和醇的用量都比较大,且图中虚线上各点煤油和纯水的组成相等.在W/O微乳区内,只武汉工业学院2006在有a,b,c三点处,增溶水量达到最大.进一步比较a,b,c三点的增溶水量,c点最大,a点最小,但b,c两点相差并不大.从尽量少用乳化剂,又要保证较大的增溶水量两方面考虑,最终选择b点,即乳化剂与助表面活性剂的比例确定为1:1.W/O微乳液煤油w/o~t乳液00煤油图1乳化剂与助表面活性剂不同比例的拟三元相图同样,再利用拟三元相图找出最适合的助表面的最大增溶水量明显大于正丁醇和正己醇.根据微活性剂,所选用的醇有正丁醇,异丙醇和正己醇,乳乳液形成的几何排列理论,这主要是由于带有支链化剂与醇的比例皆为1:1.由图2不难看出,在的异丙醇不仅可以增加界面的的柔性,使界面易于77/0型微乳区内,只有d,e,f三点处煤油和纯水组弯曲,而且支链能够增大烷基链的横截面积,从而显成大致相等,比较d,e,f三点的增溶水量,e点最大,着大于极性头的横截面积,界面发生凸向油相的优即异丙醇作为助表面活性剂形成的W/O型微乳液先弯曲,导致形成W/O型微乳液.0煤油0.0煤油图2乳化剂与不同助表面活性剂的拟三元相图可见,当油相为煤油时,选用乳化剂为Span80很好.反应后得到超细粒子料液,经离心,洗涤,干一石油磺酸盐(4:1)复配,助表面活性剂为异丙醇燥后得到FeO纳米粒子.反应式为: 且乳化剂与助表面活性剂比例为1:1时,可形成最Fe+2Fe+8OH--+Fe3O4+4HO 佳的77/0型微乳体系.1.3FeO纳米粒子的制备制备77/0型微乳液的目的是利用其中的水核(又称为"水池")制备无机纳米粒子,30℃下将2M的NaOH水溶液代替纯水增溶在上述最佳77/0型微乳体系中呈透明状,滴加摩尔浓度均为2M的Fe",Fe¨(其摩尔比为2:3)离子的混合水溶液,至反应系统pH值等于11,搅拌3h.两种阳离子进入到微乳液"水池"中与NaOH反应,产物粒径受"水池"大小制约,为纳米级.同时水核界面膜又限制了粒子的成长,并且粒子之间不能聚结,所以稳定性2结果与表征Fe,O纳米粒子经透射电镜检测,图3中所示结果表明:磁性微粒呈球形,平均粒径在50nm,粒径分布比较均匀,图中阴影部分为乳化剂与助表面活性剂.由此可见,制备的Fe,O纳米粒子被乳化剂紧紧包裹着,因而能稳定地存在.Fe,O纳米粒子经X—ray衍射仪分析,如图4所示,FeO颗粒有较完整的尖晶石结构,特征峰很明显,但与标准JCPDF卡相比,谱峰略显宽缓,主要为纳米级的原因.颗粒的平均粒径可以根据Debye。

实验一：共沉淀法制备具有超顺磁性的纳米四氧化三铁粒子石朔SA13226008 石承伟SA13226024一、实验背景有关纳米粒子的制备方法及其性能研究备受多学者的重视，这不仅因为纳米粒子在基础研究方面意义重大，而且在实际应用中前景广阔。

在磁记录材料方面，磁性纳米粒子可望取代传统的微米级磁粉，Fe3O4超细粉体由于化学稳定性好，原料易得，价格低廉，已成为无机颜料中较重要的一种，被广泛应用于涂料，油墨等领域；而在电子工业中超细Fe3O4是磁记录材料，用于高密度磁记录材料的制备；它也是气、湿敏材料的重要组成部分。

超细Fe3O4粉体还可作为微波吸收材料及催化剂。

另外使用超细Fe3O4粉体可制成磁流体。

Fe3O4纳米粒子的制备方法有很多，大体分为两类：一是物理方法，如高能机械球磨法，二是化学方法，如化学共沉淀法、溶胶-凝胶法、水热合成法、热分解法及微乳液法等。

但各种方法各有利弊；物理方法无法进一步获得超细而且粒径分布窄的磁粉，并且还会带来研磨介质的污染问题；溶胶-凝胶法、热分解法多采用有机物为原料，成本较高，且有毒害作用；水热合成法虽容易获得纯相的纳米粉体，但是反应过程中温度的高低，升温速度，搅拌速度以及反应时间的长短等因素均会对粒径大小和粉末的磁性能产生影响。

本实验是采用共沉淀法（将沉淀剂加入Fe2+和Fe3+混合溶液中）制备纳米Fe3O4颗粒。

该制备方法不仅原料易得且价格低廉，设备要求简单，反应条件温和（在常温常压下以水为溶剂）等优点。

二、实验目的1、了解用共沉淀法制备纳米四氧化三铁粒子的原理和方法。

2、了解纳米四氧化三铁粒子的超顺磁性性质。

3、掌握无机制备中的部分操作。

三、实验原理采用化学共沉淀法制备纳米磁性四氧化三铁是将二价铁盐和三价铁盐溶液按一定比例混合，将碱性沉淀剂加入至上述铁盐混合溶液中，搅拌、反应一段时间即可得纳米磁性Fe3O4粒子，其反应式如下：Fe2++2Fe3++8OH- Fe3O4+4H2O四、仪器与试剂烧杯、FeCl2·4H2O、FeCl3、氢氧化钠、柠檬酸三钠等。

Fe3O4纳米粒子的制备本文综述了四氧化三铁纳米粒子的各种制备方法，包括共沉淀法、微乳液法、溶胶-凝胶法、水热合成法，最后对制备方法进行了展望。

标签：Fe3O4；纳米粒子；制备方法0 引言磁性纳米材料由于具有顺磁效应受到众多科研工作者的关注，其中Fe3O4纳米粒子由于其超顺磁性、高表面活性等特性，成为磁性纳米材料的重点研究方向[1]。

当前Fe3O4纳米粒子的研究重点[2]在于：改进或优化Fe3O4纳米粒子的常规制备方法，研究新制备方法。

本文重点对Fe3O4纳米粒子的常用化学制备方法进行了总结，并对其发展方向进行了展望。

1 Fe3O4纳米粒子的制备1.1 共沉淀法共沉淀法包括：（1）滴定水解法，即将稀碱溶液滴加到一定摩尔比的三价铁盐与二价铁盐混合溶液，使混合液的pH值逐渐升高，进而水解生成Fe3O4纳米粒子；（2）Massmart水解法[3]，即通过将一定摩尔比的三价铁盐与二价铁盐混合液直接加入到强碱性水溶液，铁盐在强碱性水溶液中瞬间水解结晶形成Fe3O4纳米粒子。

Goya[4]等通过共沉淀法制备了Fe3O4纳米粒子，在制备过程中发现纳米粒子的粒径尺寸会影响其磁化强度；Lin[5]等则用共沉淀法合成了Fe3O4纳米粒子，并在其表面包覆了高分子考察其生物特性。

通过共沉淀法制备的Fe3O4纳米粒子粒径小、颗粒均匀、分散性好且对实验条件无太高要求，常规条件下即可进行。

1.2 微乳液法微乳液法又称为反相胶束法，是一种新型的制备Fe3O4纳米粒子的液相化学法。

该方法通过形成油包水型（WPO）或水包油（OPW）微乳液将反应空间局限在微乳液滴的内部。

周孙英[6]等利用油包水（WPO）型反相微乳，通过该微乳液的“微型水池”制备了纳米级的Fe3O4黑色颗粒；Liu[7]等则通过将定量的FeCl3 和FeCl2 混合溶液滴加到微乳液中，在非氧化的环境下得到Fe3O4纳米粒子。

通过微乳液法制备Fe3O4纳米粒子可有效避免颗粒之间的进一步团聚，因而能较好地控制纳米粒子的尺寸。

031131 20131000531 蔡岩超顺磁性Fe3 O4纳米粒子的化学合成新方法制备磁性Fe3O4纳米粒子的方法，主要包括: 物理方法、化学方法和生物方法。

通过还原Au3+到超顺磁性Fe2O4纳米粒子的表面,成功制备了具有超顺磁性的Fe3O4@Au核壳粒子.经透射电子显微镜(TEM)、X射线粉末衍射仪(XRD)、紫外可见分光光度计(UV-vis)、振动样品磁强计(VSM)和共焦显微拉曼仪时粒子进行表征,得到了具有核壳结构粒子,且表面被金壳覆盖.再以苯硫酚为探针分子,结果表明,磁性核壳结构的粒子显示出了优越的表面增强拉曼效应,这为超顺磁性的粒子在生物医学方面的应用创造了条件.在我看来针对朝顺磁性四氧化三铁的化学合成方法其中，共沉淀法是我认为最经典好用的方法！共沉淀法是制备Fe3O4纳米粒子最为常用和其基本反应原理为: Fe2 + +2Fe3 + + 8OH －→Fe3O4 + 4H2O，先是形成晶核，然后是晶体成长。

合理的控制反应条件，能有效调节Fe3O4纳米粒子的尺寸和形貌。

根据加料顺序不同，共沉淀法又分为正向共沉淀法和反向共沉淀法。

其中，正向共沉淀法由Massart等［6］首先提出，一般是把碱液( 常用氨水或者氢氧化钠溶液) 加入到铁盐溶液中; 而反向共沉淀法则正好相反，是把铁盐溶液加入到碱沉淀剂溶液中。

比较两种制备方法，正向沉淀法制备得到的Fe3 O4纳米粒子主要为球形结构，粒子大小均匀; 而由反向共沉淀法得到的Fe3 O4纳米粒子的外形很不规则，包含从球形到立方体之间的多种形态的粒子，且粒径分布较宽。

此法的优点在于制备简单，材料便宜，但由于以水溶液作为反应体系，高温提升有限，以及反应动力不足，因此很难有效控制Fe3O4纳米颗粒的形貌、粒径大小和高的结晶度，难以获得高品质的Fe3 O4纳米粒子用于生物医学领域。

临床研究表明,超顺磁性的纳米Fe3O4粒子性能稳定、毒副作用小,具有较好的生物安全性,在生物医学领域具有广泛的应用前景。
