西南科技大学2007——2008学年第 2 学期单片机试卷A答案

单片机技术及应用（A卷）参考答案及评分标准一、选择题（共15题，每题2分，总计30分）二、填空题（共15题，每空1分，总计30分）1、1B6H2、以0x开头的数字3、取余、 24、16、上升沿、下降沿5、“自由运行”、“模”、“正计数/倒计数”6、128、模7、218、149、USART0、USART110、IEEE802.15.411、00aa aaaa aabb bbbb12、硬件消抖、软件消抖13、“上拉”、“下拉”、“三态”14、定时器1、定时器2、定时器3、定时器4、睡眠定时器15、查询方式、中断方式三、简答题（共4题，每题5分，共20分）1、单片机的内部结构包括哪些关键部分？答：1）时钟电路2）中央处理器3）只读存储器ROM4）随机存储器RAM5）中断系统6）并行I/O口7）定时/计数器8）串行接口2、如果使用串口调试工具收发CC2530串口数据？答：1、设置串口号，2、设置波特率，需与软件编程中所设置的波特率一致，3、打开串口3、什么是看门狗定时器？其用途是什么？CC2530看门狗定时器的特性有哪些？答：看门狗定时器实际上是一个计数器，一般给看门都定时器一个大数，程序开始运行后看门狗开始倒计数。

用途：可以用于受到电气噪音、电源故障、静电放电等影响的环境，或用于需要高可靠性的环境。

特性：（1)拥有四个可选的定时器间隔，（2）可以运用看门狗模式（3)可以运用定时器模式（4）能够在定时器的模式下产生中断请求；4、什么是中断？中断的作用？答：“中断”即打断，是指CPU在执行当前程序时，由于系统中出现了某种急需处理的情况，CPU暂停正在执行的程序，转而去执行另一段特殊程序来处理出现的紧急事务，处理结束后CPU 自动返回到原先暂停的程序中去继续执行。

这种程序在执行过程中由于外界的原因而被中间打断的情况称为中断。

中断的作用:中断使得计算机系统具备应对突发事件能力，提高了CPU的工作效率。

如果没有中断系统，CPU就只能按照程序编写的先后次序，对各个外设进行依次查询和处理，即轮询工作方式。

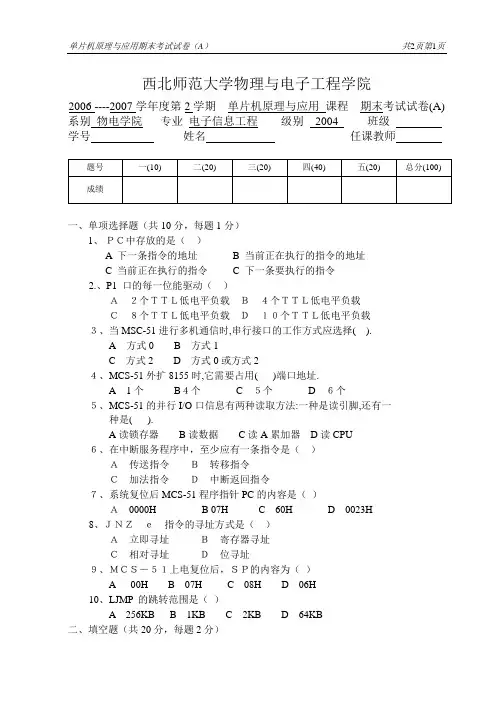

西北师范大学物理与电子工程学院2006 ----2007学年度第2学期单片机原理与应用课程期末考试试卷(A) 系别物电学院专业电子信息工程级别2004 班级学号姓名任课教师一、单项选择题（共10分，每题1分）1、ＰＣ中存放的是（）A 下一条指令的地址B 当前正在执行的指令的地址C 当前正在执行的指令 C 下一条要执行的指令2.、P1 口的每一位能驱动（）Ａ２个ＴＴＬ低电平负载Ｂ４个ＴＴＬ低电平负载Ｃ８个ＴＴＬ低电平负载Ｄ１０个ＴＴＬ低电平负载３、当MSC-51进行多机通信时,串行接口的工作方式应选择( ).A方式0 B方式1C方式2 D方式0或方式2４、MCS-51外扩8155时,它需要占用( )端口地址.A1个B４个C５个D６个５、MCS-51的并行I/O口信息有两种读取方法:一种是读引脚,还有一种是( ).A读锁存器B读数据C读A累加器D读CPU６、在中断服务程序中，至少应有一条指令是（）Ａ传送指令Ｂ转移指令Ｃ加法指令Ｄ中断返回指令７、系统复位后MCS-51程序指针PC的内容是（）Ａ0000H B 07H C 60H D 0023H8、ＪＮＺｅ指令的寻址方式是（）Ａ立即寻址Ｂ寄存器寻址Ｃ相对寻址Ｄ位寻址９、ＭＣＳ－５１上电复位后，ＳＰ的内容为（）A 00HB 07HC 08HD 06H10、LJMP 的跳转范围是（）A 256KB B 1KBC 2KBD 64KB二、填空题（共20分，每题2分）1、微处理器由寄存器堆、控制器和三部分组成。

2、MCS-51有四组工作寄存器，它们的地址范围是。

3、在访问片外程序存储器时，8051 定时输出负脉冲作为读片外存储器的选通信号。

扩展外部程序存储器时，此引脚接EPROM的OE端。

4、计算机的系统总线有地址总线、控制总线和。

5、当使用慢速外部设备时最佳的传输方式是。

6、外部中断请求标志位是。

7、定时器Ｔ０的中断服务入口地址是。

8、在变址寻址方式中，以累加器A作变址寄存器，以做基地址寄存器。

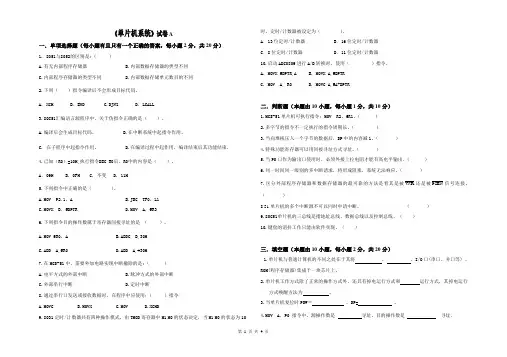

《单片机系统》试卷A一．单项选择题（每小题有且只有一个正确的答案，每小题2分，共20分）1. 8051与8052的区别是：（）A.有无内部程序存储器B.内部数据存储器的类型不同C.内部程序存储器的类型不同D.内部数据存储单元数目的不同2.下列（）指令编译后不会形成目标代码。

A. XCHB. ENDC.DJNZD. LCALL3.80C51汇编语言源程序中，关于伪指令正确的是（）。

A.编译后会生成目标代码。

B.在中断系统中起指令作用。

C. 在子程序中起指令作用。

D.在编译过程中起作用，编译结束后其功能结束。

4.已知（R0）=10H,执行指令DEC R0后，R0中的内容是（）。

A．09H B. 0FH C. 不变 D. 11H5.下列指令中正确的是（）。

A.MOV P2.1，AB.JBC TF0，L1C.MOVX B，@DPTRD.MOV A，@R36.下列指令目的操作数属于寄存器间接寻址的是（）。

A.MOV @R0，AB.ADDC B,30HC.ADD A,@R0D.ADD A,#30H7.在MCS-51中，需要外加电路实现中断撤除的是:（）A.电平方式的外部中断B.脉冲方式的外部中断C.外部串行中断D.定时中断8.通过串行口发送或接收数据时，在程序中应使用：（）指令A.MOVCB.MOVXC.MOVD.XCHD9.8031定时/计数器共有四种操作模式，由TMOD寄存器中M1 M0的状态决定，当M1 M0的状态为10时，定时/计数器被设定为（）。

A．13位定时/计数器 B．16位定时/计数器C．8位定时/计数器 D．11位定时/计数器10.启动ADC0809进行A/D转换时，使用（）指令。

A. MOVX @DPTR,AB. MOVX A,@DPTRC. MOV A, R0D. MOVC A,@A+DPTR二．判断题（本题由10小题，每小题1分，共10分）1.MCS-51单片机可执行指令：MOV R2，@R1。

2010-2011学年第一学期A 卷参考答案一、 填空题（共26分）1、5 （2分） 20 （2分） -25 （2分）2、负载 （2分） 电源 （2分）3、10 （2分） 5 （2分）4、250 （2分）6、静态工作点选择不合适 （2分） 信号过大 （2分）7、122 （2分） 1 （2分） 173 （2分）二、 计算题（共74分） 1、U=10VU 112分2分2分22100OC U R 18(V)OCU （2分）24R R Ω （2分）1012(A)OC U I R R （2分）2、2R 与电容C 并联，电阻2R 两端的电压u 等于电容C 两端的电压C u在0t ，2112(0)2(V)C R u U R R （2分）根据换路定则，初始值(0)(0)2(V)C C u u （2分）稳态值C u (∞)221210(V)3R U R R （2分）时间常数3121212(//)2*10()R R R R CCs R R τ （2分）则根据三要素公式可得，C C u u u (∞)[(0)C C u u (∞)]te τ500104()V 33te （4分）3、220U ⋅=∠00V ，1I ⋅=045A ，211I ⋅=∠090AI II 1...则11I ⋅=∠00A各仪表的读数均为有效值，则电压表读数为220V （1分）电流表读数为11A （2分）电流表1读数为（1分）电流表2读数为11A 。

（1分）21U I C ω，则21159()C I F Uμω （2分）1()U R j L I ⋅⋅=+ω，则1010Rj L j ω （2分）10R Ω （1分）100.0318(H)L ω（2分）4、（1）A D 、B D 同时导通，12A BI I I 331*10*9*10*A AV I I （2分）则0.26()ABI I mA ，0.53()ImA （2分）（1分）（2）A D 先导通，然后B D 也导通ABI I I39*10* 4.74()YV IV331*109*10*BB V I I331*109*10*AAV I I （4分）则0.41()AI mA ，0.21()BI mA ，0.62()ImA （2分）（1分）5、假设两个输入端输入信号分别为1i u 和2i u ，两个输出端电位分别为1o u 和2o u ，则由虚短、虚断可得各点电位如下图所示：+-u ou u （3分）12ii i u u u （1分） 12oo o u u u （1分）由虚断可知，流过1R 、2R 、3R 的电流相等 （1分）则12123123i i o o u u u u R R R R ，即12333(V)oiR R R u u R （4分）39*10* 5.59()YV IV6、（1）2124()B BCCB B R V U V R R （1分）''' 1.7()B BECEE EV U I I mA R R （1分）0.045()CBI I mA β（1分）'''() 5.2(V)CECC CE E CU U R R R I （1分）（2）.+-..+-.o. （4分）（3）26200(1)0.79beEr k I βΩ （2分）''''[(1)]i be b Ee be Eb U r I R I r R I ⋅⋅⋅⋅=+=++β (//)(//)o C L c C L b U R R I R R I ⋅⋅⋅=-=-β则''(//)6.63(1)o C L u be EiU R R A r R U ⋅⋅==-=-++ββ （3分）''12////[(1)]3.74iB B beE r R R r R k Ωβ （2分）2oCr R k Ω （1分）。

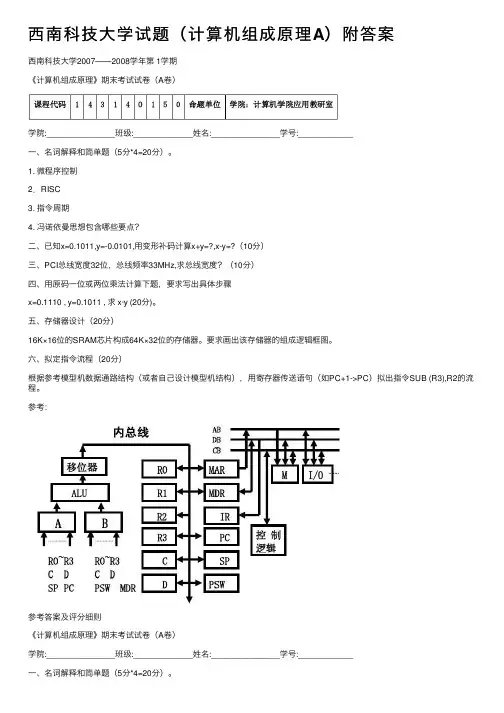

西南科技⼤学试题（计算机组成原理A）附答案西南科技⼤学2007——2008学年第 1学期《计算机组成原理》期末考试试卷（A卷）学院:_______________班级:_____________姓名:_______________学号:____________⼀、名词解释和简单题（5分*4=20分）。

1. 微程序控制2．RISC3. 指令周期4. 冯诺依曼思想包含哪些要点？⼆、已知x=0.1011,y=-0.0101,⽤变形补码计算x+y=?,x-y=?（10分）三、PCI总线宽度32位，总线频率33MHz,求总线宽度？（10分）四、⽤原码⼀位或两位乘法计算下题，要求写出具体步骤x=0.1110 , y=0.1011 , 求 x·y (20分)。

五、存储器设计（20分）16K×16位的SRAM芯⽚构成64K×32位的存储器。

要求画出该存储器的组成逻辑框图。

六、拟定指令流程（20分）根据参考模型机数据通路结构（或者⾃⼰设计模型机结构），⽤寄存器传送语句（如PC+1->PC）拟出指令SUB (R3),R2的流程。

参考：参考答案及评分细则《计算机组成原理》期末考试试卷（A卷）学院:_______________班级:_____________姓名:_______________学号:____________⼀、名词解释和简单题（5分*4=20分）。

1. 微程序控制答：采⽤与存储程序类似的⽅法来解决微操作命令序列的形成（2分），将⼀条机器指令编写成⼀个微程序，每⼀个微程序包含若⼲条微指令，每⼀条指令包含⼀个或多个微操作命令（3分）。

2．RISC答：RISC是精简指令系统计算机（3分），通过有限的指令条数简化处理器设计，已达到提⾼系统执⾏速度的⽬的（2分）。

3. 指令周期答：指令周期是指取出并执⾏⼀条指令的时间（3分），指令周期常常⽤若⼲个CPU周期数来表⽰，CPU周期也称为机器周期，⽽⼀个CPU周期⼜包含若⼲个时钟周期（也称为节拍脉冲或T周期）（2分）。

《单片机》考试题标准答案2009年1月7日一、概念填空题（共30分，15小题，每小题2分）1、与单片机配套的晶振为12MHz 时，则一个时钟周期（节拍P ）是（1）µs 、一个状态周期S 为（2）µs 。

2、单片机的P 0、P 1、P 2和P 3四个端口作为通用I/O 口使用时，（P1）为双向I/O 口，其余的（P 0、P 2和P 3）为准双向I/O 口。

3、单片机通过TXD 向外串行地（发送）数据，通过RXD 从外串行地（接收）数据。

4、对于80C51单片机，当EA =（1）时或在程序执行时当PC 值超过（0FFFH 或FFFH ）H 时，就去执行外接ROM 内的程序代码。

5、单片机内部RAM 的20H ～（2FH ）H 单元，既可作为一般RAM 单元使用，进行“字节操作”；也可以对单元中的每一位进行“位操作”；位地址为00H ～（7FH ）H 。

6、CY 是（进／借位标志位）、TCON 是（定时器控制寄存器）、TMOD 是（定时器方式寄存器）、DPTR 是（16位的地址指针寄存器）。

7、51单片机的复位引脚是（RST ），是（高）有效。

8、DPTR 可以分为2个8位的寄存器使用，它们是（DPH ）和（DPL ）。

（注：DPH 和DPL 前后顺序无所谓） 9、LCALL 和LJMP 指令的区别是（LCALL 是长调用指令，往往需要以一个RET 指令返回调用处，返回点只有一处；LJMP 是长跳转指令，往往是以另一条或多条跳转指令指令跳转到需要的地方，返回点根据条件可能有多处；注：学生答对意思即可！）。

10、单片机通过三总线与外部接口设备互联沟通信息，它们是（数据）总线、（地址）总线和（控制）总线，其中（地址）总线是16位的。

（注：数据、地址、控制三个答空的顺序先后无所谓，只要答出即可） 11、在51系列单片机中，外部（ROM ）和外部（RAM ）是分别独立排址的，二者各占64KB 的空间。

（在两个中）识别最大模拟输入通道一、任务利用0809采集两路模拟电压，将电压值最大的通道号显示在LED显示器上。

（硬件电路参见AD_CH2_1.DSN）。

二、设计参考：①算法：依次采集两路模拟电压，并将其保存。

当所有通道都采集完后，比较通道的采样值，将采样值最大的通道号显示（当采样值一样时，显示其中最小通道编号）。

注：通道IN0~IN7的编号分别为0~7。

②LED显示的段码：字符编码0 0C0H1 0F9H2 0A4H3 0B0H4 99H5 92H6 82H7 0F8H8 80H9 90H③地址分配：0809片选地址3C00H通道地址片选地址+通道编号3X3键盘扫描三、任务利用8155的PB、PC口实现3X3键盘扫描（硬件电路参见3X3KEY_8155.DSN）。

当1~8号键独立按下时，连接在PA口对应的LEDx点亮（即1号键按下时LDE1亮，2号键按下时LDE2亮），当9号键按下时，所有LED点亮，当没有键按下时，所有LED熄灭。

四、设计参考：①8155命令/状态寄存器格式：D7 TM2D6TM1D5IEBD4IEAD3PC2D2PC1D1PBD0PAPA 0=A口输入；1=A口输出PB 0=B口输入；1=B口输出PC2PC1 00=A口、B口基本输入输出，C口输入01=A口、B口基本输入输出，C口输出10=略11=略IEA 略IEB 略TM2TM1 略②8155端口地址分配：控制口7F00HPA 7F01HPB 7F02HPC 7F03H3X3键盘扫描五、任务利用8255的PC口实现3X3键盘扫描（硬件电路参见3X3KEY_8255.DSN）。

当1~8号键独立按下时，连接在PA口对应的LEDx点亮（即1号键按下时LDE1亮，2号键按下时LDE2亮），当9号键按下时，所有LED点亮，当没有键按下时，所有LED 熄灭。

六、设计参考：①8255控制字格式：②8255端口地址分配：PA 0000HPB 0400HPC 0800H控制口0C00H 控制字标志1有效D7D6D5D4D3 D2D1 D0C口低4位0 输出，1输入工作方式0 方式0，1方式1B口0 输出，1输入C口高4位0 输出，1输入工作方式00 方式0，01方式11x方式1A口0 输出，1输入50赫兹同步锯齿波发生器七、任务利用0832同步输出两个频率为50赫兹的锯齿波（硬件电路参见DA_BUF2_1.DSN）。

西南科技大学2007—2008学年第1学期《光电子技术》期末考试试卷（A卷）学院：理学院_ : 光信息科学与技术2004级学号：____一、选择题（10分，2分/题，多选、少选、错选和不选均不得分）1、光电子技术主要应用在（）A.光纤通信B. 在线检测C. 精密测量D. 遥感测量2、描述时间相干性的等效物理量是（）A. 相干时间B. 相干长度C. 谱线宽度D. 简并度3、光调制按照调制方式分类分有（）等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

A. 振幅调制B. 强度调制C. 相位调制D. 频率调制4、掺杂型探测器是由（）之间的电子-空穴对复合产生的，激励过程是使半导体中的载流子从平衡状态激发到非平衡状态的激发态。

A.禁带B.分子C.粒子D.能带5、CCD摄像器件的基本工作原理是 ( )A. 势阱的形成B. 少数载流子的捕获C. 少数载流子的转移D. 电荷检测二、是非题（10分，2分/题，正确用“√”表示，错误用“×”表示）6、任意一种朗伯体的辐射亮度都是均匀的，与辐射的方向角没有关系。

7、KDP晶体沿 Z（主）轴加电场时，由单轴晶变成了双轴晶体。

8、光波通过超声频率为f s的介质后所得到的调制光的频率将为声频率的两倍。

9、当光辐射照在某些材料的表面上时，若入射光的光子能量足够大，就能使材料的电子逸出表面，向外发射出电子，这种现象叫外光电效应。

西南科技大学2007—2008学年第1学期《光电子技术》期末考试试卷（A卷）10、现在市场销售的液晶显示器主要应用P型液晶。

三、填空题（10分，2分/题）11、色温是指。

12、磁光效应包括法拉第旋转效应、克尔效应和磁双折射效应等。

其中最主要的是效应，它使一束线偏振光在外加磁场作用下的介质中传播时，其偏振方向发生旋转。

13、在光线作用下，半导体的电导率增加的现象属于。

14、决定红外成像光学系统的衍射分辨率及像面上的辐照度。

共享知识分享快乐2010-2011学年第一学期A卷参考答案填空题（共26 分）1、5 （2 分）20 （2 分）-25 （2 分）2、负载（2分）电源（2分）3、10 （2 分）5 （2 分）4、250 （2 分）计算题（共74 分）2、R2与电容C并联，电阻R2两端的电压u等于电容C两端的电压U c6、静态工作点选择不合适（2分）信号过大（2分）7、122 （2 分）（2 分）173 （2 分）1、U oc - 2R2- 10= 0 U oc = 18（V）R o = R2 = 4QUoc+ R1=2（A）（2分）（2分）在t= 0 Uc（0-）=R2R +尺U1= 2（V）（2 分）2分2共享知识 分享快乐根据换路定则，初始值U c （0+）=U c （0-）= 2（V ）（2分） 稳态值u C (刃二一R 2— 10U 2 匕（V ）（2 分） R +甩 3时间常数T = （R//R 2）C=尺尺 C=2*10-3（S ）（2 分）R + R 2则根据二要素公式可得，u 二U C = U c (刃+ [U c (O +)-tU c （为］e T10 4 - 500t 、\ / =（——-e ）V 3 3（4分）3、U = 220 / 00 V , I^1h/2 / - 450A , l 2 = 11/ 900Atv V.-\ •I1则 I =11 / 00A各仪表的读数均为有效值，则电压表读数为220V（1 分） 电流表读数为11A（2 分） 电流表1读数为II V2A（1 分） 电流表2读数为11A 。

（1 分） 1 1U =——12，贝y C=—— -I 2 = 159@F ） （2 分） 3 CU =（R+ j o L ）l !，贝S R+ j o L 二 10+ j10（2 分） R= 10Q（1 分） 10L= = 0.0318（H ）（2 分）o14、（ 1 ） D A 、D B 冋时导通，I A = 1 B = — IV A = 1*103*I A + 9*10 3* I（2 分）则 I A = I B = 0.26（mA ）, I = 0.53（mA ）V Y = 9*103* I = 4.74（V ）(2) D A 先导通，然后D B 也导通V B = 1*103I B + 9*103* IV A = 1*103I A + 9*10 3* I则 I A = 0.41（mA ） , I B = 0.21（mA ） , I = 0.62（mA ） V Y = 9*103* I = 5.59（V ） 5、假设两个输入端输入信号分别为u M 和U i2 ,两个输出端电位分别为U 。

单片机原理及应用试卷A一、填空题（每空1分，共20分）1、单片微型计算机由CPU、存储器和I/O 三部分组成。

2、MCS-51系统中，当PSEN信号有效时，表示从P0口稳定地送出了低8位地址。

3、访问8031片外数据存储器采用的是寄存器间接寻址方式。

4、累加器（A）=80H，执行完指令ADD A，#83H后，进位位CY= 1 。

5、指令LCALL 37B0H，首地址在2000H，所完成的操作是2003H入栈，37B0H送入PC。

6、51有5个中断源，有2个中断优先级，优先级由软件填写特殊功能寄存器IP 加以选择。

7、在变址寻址方式中，以A作为变址寄存器，以PC或DPTR作基址寄存器。

8、中断请求信号有电平触发和脉冲触发两种触发方式9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。

10、74LS273通常用来作简单输出接口扩展；而74LS244则常用来作简单输入接口扩展。

11、51的并行I/O口信息有读引脚和读锁存器两种读取方法，读—改—写操作是针对并行I/O口内的锁存器进行的。

12、A/D转换器的三个重要指标是转换速度、分辨率和转换精度。

二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。

每题1.分，共10分）1、计算机能识别的语言是（ C ）。

（A）汇编语言（B）自然语言（C）机器语言（C）高级语言2、MCS-51单片机外扩存储器芯片时，4个I/O口中用作数据总线的是（ B ）。

（A）P0和P2口（B）P0口（C）P2和P3口（D）P2口3、在中断服务程序中，至少应有一条（ D ）。

（A ）传送指令 （B ）转移指令 （C ）加法指令 （D ）中断返回指令 4、访问外部数据存储器时，不起作用的信号是（ C ）。

（A ）RD （B ）WR （C ）PSEN （D ）ALE 5、以下指令中，属于单纯读引脚的指令是（ C ）。

（A ）MOV P1，A （B ）ORL P1，#0FH （C ）MOVC C ，P1.5 （D ）DJNZ P1，LAB 6、使用定时器T1时，有几种工作模式（ C ）。

√
×
×
第四题：读程序（1×10=10分）
44．①：100AH；②：2AH；③：09H；④：00H；⑤：09H；
45．⑥：38H；⑦：38H；⑧：TAB；⑨：43H；⑩：43H。
第五题：程序设计题（1×10=10分）
46．①: DIV AB；②：A；③：B；
④：#10；⑤：DIV AB；
47．⑥: MOVX @DPTR,A；⑦：$；⑧：MOVX A,@DPTR；

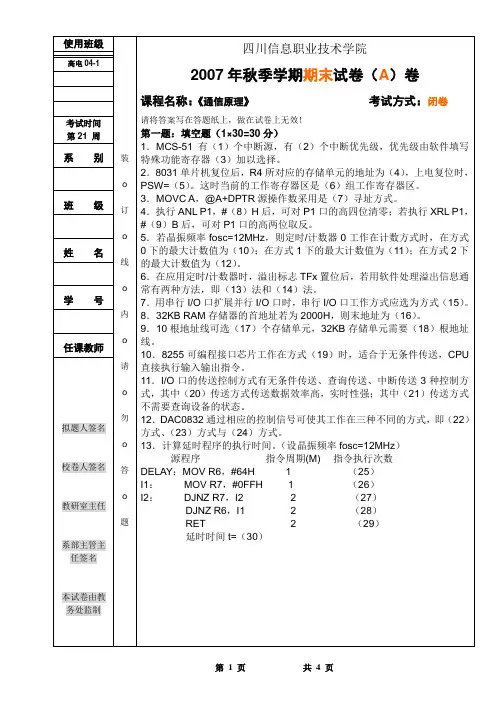

2．8031单片机复位后，R4所对应的存储单元的地址为（4），上电复位时，PSW=（5）。这时当前的工作寄存器区是（6）组工作寄存器区。
3．MOVC A，@A+DPTR源操作数采用是（7）寻址方式。
4．执行ANL P1，#（8）H后，可对P1口的高四位清零；若执行XRL P1，#（9）B后，可对P1口的高两位取反。
若（R0）=0B8H：（A）=（⑥）；（R0）=（⑦）；（DPTR）=（⑧）；
若（R0）=6CH：（A）=（⑨），（R0）=（⑩）。
第五题：程序设计题（1×10=10分）
46．编程将A中单字节二进制数（如FEH）转换成BCD码数（十进制数，如254），BCD码数在片内RAM 30H（高位字节），31H、32H（低位字节）三个单元中。
12．DAC0832通过相应的控制信号可使其工作在三种不同的方式，即（22）方式、（23）方式与（24）方式。
13．计算延时程序的执行时间。（设晶振频率fosc=12MHz）
源程序指令周期(M)指令执行次数
DELAY：MOV R6，#64H1（25）
I1：MOV R7，#0FFH1（26）
I2：DJNZ R7，I22（27）
（A）MOVC指令（B）MOVX指令

山东科技大学2007-2008学年第二学期应用物理专业《单片机原理与接口技术》试题答案（A卷）一、选出一个正确的MCS-51单片机指令（每做对一题得４分，全对得20分）1、（Ａ）；2、(B)3、(C)4、(B)5、(D)二、填空题（每填对一空得2分，全对得20分）1、（A）=（3FH ）；(DPTR)=（348A H ）2、（A）=（67H ）；(R0)=( 84H )3、（62H）=（70H ）; (SP)=（62H ）4、（A）=( 5CH ); (R3)=( 55H )5、（A）=（34H ）；(20H)=( 0B0H )三、简答题（每题5分，共10分）1、R0---18H;R1----19H;R3---1BH;R5---1DH;R7---1FH。

每答对一个的1分，全答对的5分。

2、访问通用RAM，使用寄存器间接寻址方式；访问SFB使用直接寻址方式。

----5分。

四、编程和设计题(共50分)1、mov dptr,#2000hclr amovc a,@a+dptrmov 30h,a --------------------------------------------4分mov dptr,#2001hclr amovc a,@a+dptrmov r2,a --------------------------------------------4分2、mov b,#100div abmov 40h,amov a,bmov b,#10div 41h,amov 42h,b………………………………………………….8分3、mov a,r5anl a,#0fhanl r6,#0f0horl a,r6mov r3,a…………………………………………………………8分4、将（R2R3）和（R4R5）中的双字节无符号数相加，结果存放在40H和41H单元中。

mov a,r3add a,r5mov 40h,amov a,r2addc a,r4mov 41h,a………………………………………………8分5、mov a,30Hcjne A,#50,fen1fen1:jc fen2 ;小于50跳到fen2sjmp exit1fen2:mov b,#5mul abexit1:mov 40H,asjmp $end……………………………………………………..8分6、org 0000hajmp mainorg 000bhljmp t0fworg 0030hmain:mov tmod,#01h ;T0定时器方式1mov th0,#0D8H ;20ms=10000个MCmov tl0,#0F0H ;(10000)补=(2710H)补＝0D8F0Hsetb easetb et0setb tr0sjmp $t0fw:mov th0,#0D8Hmov tl0,#0F0Hcpl p1.7retiend…………………………………………………………………..10分。

《单片机原理与应用》试卷参考答案一、选择题（每小题 2 分，共 30 分）答案如下，每小题1分。

二、判断题（每小题 1 分，共 10 分）答案如下，每小题1分。

三、简答题（每小题 5 分，共 20 分）答案要点如下：1、答：EA*是内外程序存储器选择控制信号。

…………………………（2分）当EA*＝0时，只选择外部程序存储器。

…………………………（2分）当EA*＝1时，当PC指针≤0FFFH时，只访问片内程序存储器；当PC指针＞0FFFH时，则访问外部程序存储器。

（2分）2、答：响应外部中断的典型时间是3-8个机器周期………………（3分）当遇到下列三种情况之一时，CPU将推迟对外部中断请求的响应：（1）CPU正在处理同级的或更高优先级的中断。

…………………（1分）（2）所查询的机器周期不是所当前正在执行指令的最后一个机器周期。

……………………………………………………………………（1分）（3）正在执行的指令是RETI或是访问IE或IP的指令。

…………（1分）3、答：∵采用6MHZ晶振∴机器周期为2us ………………………………………………（1分）（213-X）×2×10-6=1×10-3………………………………………（2分）∴X=7692（D）=1E0CH=1 1110 0000 1100（B），…………（1分）即0F00CH ………………………………………………（1分）综上可知:TLX=0CH, THX=0F0H …………………………………（1分）4、答：相同点:均能中断主程序执行本程序,然后再返回断点地址继续执行主程序。

………………………………………………………………………（2分）不同点：（1）中断服务程序入口地址是固定的，子程序调用入口地址是用户自己设定的。

………………………………………………………………………（1分）（2）中断服务子程序返回指令除具有子程序返回指令所具有的全部功能之外，还有清除中断响应时被置位的优先级状态、开放较低级中断和恢复中断逻辑等功能。

温州职业技术学院分院03/04学年第2学期期末考试《电工基础》试卷A标准答案适用班级页数班级：姓名：学号：成绩：一、填空题（每空1分，共20分）1.计算机中常用的码制有原码、反码和补码。

2.十进制数69的二进制表示为1000101B 。

3.十进制数的－38的8位补码表示为11011010B 。

4.计算机中最常用的字符信息编码是ASCII码。

5.若不使用MCS-51片内程序存储器，引脚---EA必须接地。

6.MCS-51单片机内部RAM的通用寄存器区共有32 单元，分为 4 组寄存器，每组8 单元，以R0~R7 作为寄存器名称。

7.MCS-51的堆栈是软件填写堆栈指针临时在数据存储器内开辟的区域。

8.MCS-51中凡字节地址能被整除的特殊功能寄存器均能按位寻址。

9.MCS-51系统中，当--------PSEN信号有效时，表示CPU要从存储器读取信息。

10.MCS-51片内20H~2FH范围内的数据存储器，既可以按字节寻址，又可以寻址。

11.MCS-51在物理上有个独立的存储器空间。

12.使8051单片机复位有和两种方法。

13.PC复位后，执行当前指令后，PC内容。

14.如果8031单片机的时钟频率为12MHz，则一个机器周期是uS。

15.累加器（A）=80H，执行完指令ADD A，#83H后，进位位C= 。

16.执行ANL A，#0FH指令后，累加器A的高4位= 。

17.SJMP e的操作码地址为1000H，e=20H，它的转移目的地址为。

18.JBC 00H，e的操作码的地址为2000H，e=70H，它的转移目的地址为。

19.累加器（A）=7EH，（20H）=#04H，MCS-51执行完ADD A，20H指令后，PSW.0= 。

20.MOV PSW，#10H是将MCS-51的工作寄存器置为第组。

21.SJMP e的操作码地址为0050H，e=65H，那么它的转移目的地址为。

22.指令DJNZ R7，e的操作码所在地址为3000H，e=EFH，则它的转移的目的地址为。

第2页
三、程序分析（共12分，每题4分）
1．答：BX=3000H
2．答：在屏幕上显示出字符串THIS IS A BOOK.
3．答：装入IRQ7中断服务程序入口地址，类型号为0FH
四、应用题一（12分）
答：MOV AL，10000010B(82H)
OUT 23H，AL；8255初始化
MOV AL，0
OUT 20H，AL；PA口送全0
2、MOV AL，36H/34H
OUT 43H，AL；方式控制字
MOV AX，4000
OUT 40H，AL
MOV AL，AH
OUT 40H，AL；送计数值
六、内存扩展（8分）
答：第1组：C000H~C3FFH
第2组：C400H~C7FFH
11．答：方式0
12．答：64
二、根据要求回答(共24分，每题4分)
1.答：A7H+43H=EAH，无溢出
2．答：CS=1000H，DS=1100H，SS=1180H
3．答：地址总线宽度决定了CPU能访问的物理存储器空间，若地址总线宽度为N，20H，30H，00H COUNT=4 BUF1的偏移地址0200H
4．答：代码段的段地址，将CS的左移4位
5．答：地址锁存信号
6．答：SS*16+BP+SI+20
7．答：8E9F0H
8．答：寄存器寻址，基址变址寻址
9．答：(1) CS= 2000H IP= 0FF6H (2) CS= 2000H IP=2000H
10．答：全嵌套方式，特殊全嵌套方式，优先级自助循环方式，特殊循环方式
LOP：IN AL，21H
AND AL，03H
CMP AL，03H

单片机原理与应用—在线考试一、单选题1.信息能够同时双向传送的是( )。

A.并行通信B.单工串行通信C.半双工串行通信D.全双工串行通信2.AT89S52单片机片内有( )个定时器/计数器。

A.1B.2C.3D.43.串口通信时,每秒传送120个字符,数据格式为1位起始位、8位数据位、1位停止位,则的波特率为( )。

A.120B.1200C.960D.10804.通过CPU对I/O状态的测试,只有I/O已准备好时才能进行I/O传送,这种传送方式称为( )A.程序方式(查询方式)B.中断方式C.DMA方式D.通道方式5.当M1=1,M0=0时,定时/计数器工作在( )。

A.工作方式0B.工作方式1C.工作方式2D.工作方式36.计算机中能对数据进行算术和逻辑运算的是( )。

A.运算器B.控制器C.存储器D.I/O设备7.定时器/计数器的方式2是( )。

A.13位定时/计数器B.16位定时/计数器C.具有自动重装载初值的8位定时/计数器D.定时/计数器0分为2个8位的定时/计数器,定时/计数器1此时无意义8.某存储器芯片有12根地址线,8根数据线,它的容量大小是( )KB。

D.8KB9.定时/计数器的运行控制位是( )。

A.GATEB.TRC.TFD.IE10.已知:片内RAM(61H)=0ABH,(02H)=0C1H,执行下列指令后,A中的数据是( )。

A.80HB.56HC.ABHD.EBH11.若单片机的振荡频率为12MHz,设定时器工作在方式0,需要定时1ms,则定时器初值应为( )。

A.8192B.7192C.65526D.6553612.指令MOV A,R0的寻址方式是( )。

A.立即数寻址B.相对寻址C.寄存器寻址D.寄存器间接寻址13.中断响应后CPU自动清除相应的中断请求标志的是( )。

A.电平方式的外部中断B.外部串行中断C.定时器0中断D.定时器2中断14.AT89S52单片机扩展数据存储器最大寻址范围为( )。

西南科技大学2007—2008学年第1学期《光电子技术》期末考试试卷（A卷）学院：理学院_ : 光信息科学与技术2004级学号：____一、选择题（10分，2分/题，多选、少选、错选和不选均不得分）1、光电子技术主要应用在（）A.光纤通信B. 在线检测C. 精密测量D. 遥感测量2、描述时间相干性的等效物理量是（）A. 相干时间B. 相干长度C. 谱线宽度D. 简并度3、光调制按照调制方式分类分有（）等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

A. 振幅调制B. 强度调制C. 相位调制D. 频率调制4、掺杂型探测器是由（）之间的电子-空穴对复合产生的，激励过程是使半导体中的载流子从平衡状态激发到非平衡状态的激发态。

A.禁带B.分子C.粒子D.能带5、CCD摄像器件的基本工作原理是 ( )A. 势阱的形成B. 少数载流子的捕获C. 少数载流子的转移D. 电荷检测二、是非题（10分，2分/题，正确用“√”表示，错误用“×”表示）6、任意一种朗伯体的辐射亮度都是均匀的，与辐射的方向角没有关系。

7、KDP晶体沿 Z（主）轴加电场时，由单轴晶变成了双轴晶体。

8、光波通过超声频率为f s的介质后所得到的调制光的频率将为声频率的两倍。

9、当光辐射照在某些材料的表面上时，若入射光的光子能量足够大，就能使材料的电子逸出表面，向外发射出电子，这种现象叫外光电效应。

西南科技大学2007—2008学年第1学期《光电子技术》期末考试试卷（A卷）10、现在市场销售的液晶显示器主要应用P型液晶。

三、填空题（10分，2分/题）11、色温是指。

12、磁光效应包括法拉第旋转效应、克尔效应和磁双折射效应等。

其中最主要的是效应，它使一束线偏振光在外加磁场作用下的介质中传播时，其偏振方向发生旋转。

13、在光线作用下，半导体的电导率增加的现象属于。

14、决定红外成像光学系统的衍射分辨率及像面上的辐照度。
