东土交换机配置全程指导

交换机配置方法交换机是局域网中非常重要的网络设备，它能够实现局域网内计算机之间的通信和数据传输。

在网络中，交换机的配置是至关重要的，它直接影响着网络的稳定性和性能。

下面将介绍交换机的配置方法，希望能对大家有所帮助。

首先，我们需要登录交换机的管理界面。

通常情况下，我们可以通过浏览器输入交换机的IP地址来访问管理界面。

在弹出的登录页面中，输入正确的用户名和密码，即可登录到交换机的管理界面。

一旦登录成功，我们就可以开始配置交换机了。

首先，我们需要配置交换机的基本信息，包括设定交换机的名称、管理IP地址、子网掩码、默认网关等。

这些信息对于交换机的正常运行至关重要，因此务必要认真填写和核对。

接下来，我们需要配置交换机的端口。

端口是交换机连接其他网络设备的通道，我们可以对端口进行VLAN划分、速率限制、端口镜像等设置，以满足不同的网络需求。

在配置端口的过程中，需要注意端口的编号和连接的设备类型，确保配置的准确性和有效性。

除了端口配置，我们还需要对交换机进行安全设置。

这包括对交换机的访问控制、端口安全、MAC地址过滤等。

通过这些安全设置，可以有效地防范网络攻击和非法访问，保障网络的安全性和稳定性。

最后，我们需要对交换机进行性能优化和监控配置。

这包括对交换机的QoS设置、流量监控、日志记录等。

通过这些配置，可以提高交换机的性能和稳定性，及时发现和解决网络问题。

综上所述，交换机的配置是网络管理中非常重要的一部分，它直接关系到网络的稳定性和性能。

在配置交换机时，我们需要认真对待，确保配置的准确性和有效性。

希望以上内容能够对大家有所帮助，谢谢阅读！。

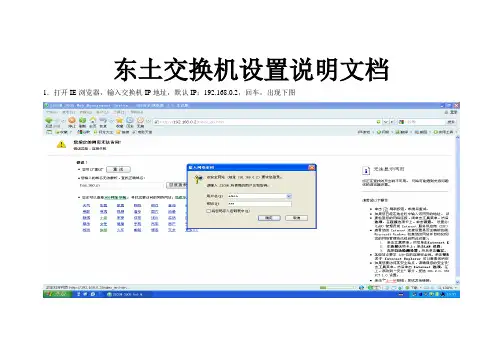

东土交换机设置说明文档1．打开IE浏览器，输入交换机IP地址，默认IP：192.168.0.2，回车，出现下图
2．在上图的对话框中输入用户名和密码（默认用户名：admin，密码：123）点击确定进入交换机的首页
3、点击上图右上部分的”中文”，页面改变成下图所示的中文界面。

4.设备基本配置—> IP 地址，出现下图，输入新的IP地址、网关地址。

说明：风场交换机的IP地址统一定义为192.168.10.XX，最后一位与风机IP地址的最后一位相同，每一个交换机的MAC是唯一的。

IP地址设置完毕后，点击应用按钮。

5、交换机的IP地址更改后，需要重启交换机，如果还要进行其他设置，可将所有的设置完成后，再重启，重启的方法见下面介绍。

6．配置DT-RING
点击“增加”按键，设置完成后点击“应用”。

6．保存设置
点击左侧菜单中的“保存所有修改”，进入该界面如图2-53，点击“保存”，保存设备配置。

第1章网络设备调试培训目标：通过学习本章内容，学员可以了解数据调试手段。

第一节东土交换机配置全程指导一、常见交换机配置（一）配置的内容常见交换机配置的内容见表1-1：表1-1 常见交换机配置内容（二）东土交换机菜单结构无论哪种登录方式，菜单结构都差不多，不同版本可能有增减项或菜单结构调整。

东土交换有6个主菜单，分别为设备状态、设备基础配置、设备高级配置、设备管理、保存所有修改、恢复默认配置，见图1-1。

图1-1 东土交换机主菜单各主菜单功能和所含的子菜单见表1-2表1-2 东土交换机常用功能菜单介绍（三）登录方式常见交换机登录方式见表1-3：表1-3 常见交换机登录方式（四）配置前的准备工作交换机配置需要准备的软件工具，见表1-4：表1-4 常见交换机登录方式二、http网页登录配置东土交换机（一）IP地址获取配置前，需要首先获取交换机的IP地址和mac地址。

初始IP地址和Mac地址可通过交换机上面板右侧底线处标签获取。

如果调试过的设备，其初始IP地址可能已被修改，可通过公司rsm系统备份获取IP地址。

在IP地址不可知的情况下，可通过CONSOLE口登录方式先查看设备IP地址，再切换http登录方式修改交换机配置。

图1-2 东土交换机设备信息标签配置前，需要保证网络中不存在相同IP地址的网络设备（包括交换机、防火墙、加密设备、隔离设备等）。

有相同IP时，一般的现象是，第一次登陆失败，且最终不能保证登录上的交换机不一定是目的交换机。

如果存在相同IP地址的网络设备，可采取两种方法登录来保证所选登录设备为目的交换机：（1）断开网络（拔掉所有网线）的方式来访问。

此方式适用于新站调试或新添加的交换机设备。

（2）在调试设备（笔记本）上，以arp命令（win7以上系统需要使用netsh 命令）将mac地址和ip地址绑定。

arp绑定以后，对于某一IP的访问将自动关联到mac地址，因此只有mac地址和ip地址一致，才能建立连接。

智能变电站调试培训手册14.1. 交换机的访问方式一共有4中方式可以登录东土交换机：a. 串口连接；b. Telnet登录；c. Web浏览器登录；d. bKyvision管理软件；如果不知道当前设备的IP地址，可以连接交换机的串口和PC机的串行通信口获得设备的IP地址。

通过以太网和因特网分别实现Telnet登录和Web浏览器登录。

Kyvision是东土公司自己开发的网络管理软件，使用方法请参阅相关用户手册。

14.1.3 WEB登录在浏览器地址栏中输入http://IP地址(出场IP一般为192.168.0.1 可与厂家联系)，出现登录对话框，我们的用户名只有一个“admin”，密码初始值为“123”,如图2-10所示；图2-10 Web登录此时成功登录到交换机页面，左边是导航树型菜单（在右上角可以选择简体中文或者英文），如图2-11；在配置完成后可以退出页面，如图2-12所示；图2-12 注销14.2管理配置14.2.1 IP地址交换机的IP地址和网关都可以改变，如图2-13所示。

图2-13 IP地址注意：IP地址和网关应在同一网段中，否则在web界面中不能修改IP地址，此时可以在命令控制界面中使用命令进行修改。

2.2.2 软件升级我们的交换机上可以下载两个不同的软件版本，一个处于启动状态，一个处于非启动状态，如图2-14所示。

升级需要借助一个FTP服务器进行，例如，WFTPD软件。

图2-14 软件版本注意：在web页面中只能对处于非启动状态的软件版本进行升级，但是通过CLI可以对两个软件版本进行升级。

在web页面中如何升级软件？首先安装Ftp服务器，我们以WFTPD软件为例介绍Ftp 服务器的配置，步骤如下：打开S ecurity→users/rights对话框选择“new user”来添加一个新的FTP用户，如图2-15所示，输入用户名和密码，例如：kyland，密码123，点击OK；图2-15 添加FTP新用户用户可以更改文件路径保证升级的软件版本存在于该路径下，如图2-16所示，点击OK；图2-16 文件路径修改按照图2-17所示输入FTP服务器IP地址、文件名字、建立的用户名及用户密码，点击应用按钮等待升级；图2-17 软件升级1. 60秒之后软件升级成功；2. 激活更新的软件版本使其处于启动状态；3. 重启设备并在基本信息中检查新版本是否升级成功并使用。

交换机配置的基本步骤一、连接交换机在进行交换机配置之前，首先要确保交换机与其他设备的连接正常。

可以通过网线将交换机与电脑或其他网络设备连接起来。

同时，还需要将交换机的电源插入电源插座，确保交换机能够正常工作。

二、设置管理IP地址交换机作为网络设备，需要拥有一个唯一的IP地址，以便进行管理和配置。

在交换机上，可以通过命令行界面或者Web界面来设置管理IP地址。

一般情况下，通过命令行界面的方式更为常用。

设置管理IP地址的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式，在该模式下可以配置交换机的各项参数。

3. 输入命令“interface vlan 1”来进入VLAN 1接口配置模式。

4. 输入命令“ip address x.x.x.x y.y.y.y”，其中x.x.x.x代表交换机的IP地址，y.y.y.y代表子网掩码。

5. 输入命令“no shutdown”来启用该接口。

6. 输入命令“exit”退出当前模式。

三、配置VLANVLAN是虚拟局域网的缩写，可以将一个物理局域网划分为多个逻辑上独立的子网。

配置VLAN可以提高网络的安全性和管理灵活性。

配置VLAN的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式。

3. 输入命令“vlan vlan-id”来创建一个VLAN，其中vlan-id代表VLAN的ID号。

4. 输入命令“name vlan-name”来为该VLAN设置一个名称。

5. 输入命令“exit”退出当前模式。

四、配置端口端口是交换机上与其他设备连接的接口，可以对端口进行配置以满足网络需求。

配置端口的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式。

3. 输入命令“interface interface-id”来选择一个端口进行配置，其中interface-id代表端口的ID号。

交换机配置技巧和方法交换机是用于实现局域网内各设备之间数据的转发和通信的重要网络设备。

配置交换机能够提高网络的可靠性、性能和安全性，下面是一些交换机配置的技巧和方法：1.确定交换机的基本配置：配置交换机的基本信息，如主机名、管理IP地址、管理员密码等。

2.设定VLAN：使用VLAN（虚拟局域网）可以将一个物理网络划分为多个逻辑网络，提高网络的安全性和性能。

配置VLAN可以根据不同的需求将设备划分到不同的网络中。

3.设置端口安全：通过设置端口安全，可以限制某个端口只能连接特定的设备或MAC地址。

这样可以有效防止未授权设备接入网络，提升网络的安全性。

4.配置链路聚合：链路聚合（LinkAggregation）可以将多个物理链路绑定成一个逻辑链路，提高网络的可靠性和带宽利用率。

配置链路聚合可以增加带宽和冗余，提高网络的可靠性。

5.开启STP/RSTP协议：STP（SpanningTreeProtocol）和RSTP（RapidSpanningTreeProtocol）可以避免网络中出现环路，从而防止广播风暴和数据包的无限循环。

开启STP/RSTP协议可以提高网络的稳定性。

6.配置QoS：QoS（QualityofService）可以对网络流量进行优先级调度和限速，保证重要数据的传输质量。

通过合理配置QoS，可以提高网络的性能和稳定性。

7.进行ACL配置：ACL（AccessControlList）可以对网络流量进行过滤和限制，实现对网络资源的精细控制。

配置ACL可以增强网络的安全性，并且可以根据需要对特定的数据流进行过滤。

8.使用VTP进行VLAN管理：VTP （VLANTrunkingProtocol）可以实现交换机之间的VLAN信息的自动同步和管理。

使用VTP可以简化VLAN的管理和配置。

9.配置端口镜像：端口镜像可以将指定端口的流量复制到另外一个端口上进行监控和分析。

配置端口镜像可以方便进行网络调试和故障排除。

交换机配置方法交换机是现代网络中非常重要的设备，它可以实现局域网中不同设备之间的通信和数据传输。

正确的配置可以提高网络的效率和安全性，下面我们来介绍一下交换机的配置方法。

1. 确定网络拓扑结构。

在开始配置交换机之前，首先需要明确网络的拓扑结构，包括各个设备的位置和连接方式。

这可以帮助我们更好地规划交换机的布局和端口的连接。

2. 登录交换机。

使用电脑连接到交换机所在的局域网，并使用浏览器或者终端工具登录交换机的管理界面。

通常情况下，我们需要输入默认的用户名和密码来进行登录。

3. 配置基本信息。

一旦成功登录到交换机的管理界面，我们可以开始配置交换机的基本信息，包括设备名称、管理IP地址、子网掩码、默认网关等。

这些信息可以帮助我们更好地管理和识别交换机。

4. VLAN配置。

虚拟局域网（VLAN）的配置可以帮助我们将网络划分为不同的虚拟网络，提高网络的安全性和管理灵活性。

在交换机的管理界面中，我们可以添加、编辑和删除不同的VLAN，并将端口分配到相应的VLAN中。

5. 端口配置。

对于交换机上的每个端口，我们可以进行一些基本的配置，包括端口速率、双工模式、端口描述等。

这些配置可以根据实际需求进行调整，以满足不同设备的连接要求。

6. STP配置。

生成树协议（STP）可以帮助我们避免网络中的环路，提高网络的稳定性和可靠性。

在交换机的管理界面中，我们可以启用STP，并进行一些基本的STP配置。

7. 安全配置。

为了保护网络的安全，我们可以在交换机上进行一些安全配置，比如MAC地址过滤、端口安全、访问控制列表等。

这些配置可以帮助我们防止未经授权的设备接入网络，提高网络的安全性。

8. 保存配置。

在完成交换机的配置之后，我们需要记得保存配置，以确保配置的持久化。

通常情况下，我们可以在管理界面中找到保存配置的选项，并进行保存操作。

通过以上的配置方法，我们可以更好地管理和优化交换机，提高网络的性能和安全性。

希望以上内容对您有所帮助，谢谢阅读！。

新手配置交换机详细教程配置交换机的详细教程如下：一、连接交换机：1. 将电源线插入交换机的电源插口，并连接电源。

2. 使用网线将电脑与交换机的任意一个Ethernet口相连。

二、进入交换机配置界面：1. 打开电脑，并确保已经给电脑配置了IP地址。

2. 打开浏览器，输入交换机默认IP地址（通常为192.168.0.1或192.168.1.1）后敲击回车键。

3. 输入管理员用户名和密码来登录交换机。

三、配置交换机基本设置1. 在配置界面中找到交换机的基本设置选项。

2. 设置交换机的名称、主机名和设备密码。

3. 检查子网掩码、默认网关和DNS设置是否正确。

四、配置 VLAN（虚拟局域网）1. 在配置界面中找到 VLAN 设置选项。

2. 创建需要的 VLAN 号，并为每个 VLAN 配置名称和端口成员。

3. 根据需求，将端口分配到相应的 VLAN。

五、配置端口设置1. 在配置界面中找到端口设置选项。

2. 检查每个端口的状态，确保链接状态是正常的。

3. 根据需求，将端口设置为 access 或 trunk 模式。

六、配置端口安全性1. 在配置界面中找到端口安全性选项。

2. 启用端口安全性，并设置最大允许连接的MAC地址数量。

3. 允许或阻止相应的MAC地址。

七、配置交换机的链路聚合1. 在配置界面中找到链路聚合选项。

2. 创建聚合组，并将相关的端口添加到聚合组中。

八、配置交换机的QoS（服务质量）1. 在配置界面中找到 QoS 设置选项。

2. 根据需求设置端口的优先级和带宽限制。

九、保存配置并重启交换机1. 在配置界面的底部找到保存配置选项。

2. 点击保存配置，并等待配置文件保存完成。

3. 在配置界面的底部找到重启选项。

4. 点击重启，等待交换机重启完成。

以上为配置交换机的详细教程，按照以上步骤进行配置，即可完成交换机的设置。

交换机配置教程交换机配置教程交换机是计算机网络中重要的网络设备之一，它用于在局域网中传输数据。

正确配置交换机可以帮助提高网络性能和安全性。

以下是一个简单的交换机配置教程，让我们一步一步地了解如何配置一个交换机。

第一步是连接交换机。

首先，将一个网线插入交换机的一个端口，然后将另一端连接到你的计算机或路由器上。

确保网线插口稳固连接。

你可以使用多个网线连接多个设备。

第二步是登录交换机。

打开你计算机上的一个Web浏览器，输入交换机的IP地址。

通常，交换机的IP地址会在其说明书中给出或在设备的背面标签上列出。

第三步是输入用户名和密码以登录交换机的管理界面。

你可以使用交换机自带的默认用户名和密码进行登录，或者使用你在设置中修改的信息。

第四步是配置交换机的基本设置，如设备名称和IP地址。

在管理界面中，找到“基本设置”或“网络设置”选项。

在此选项中，你可以修改设备的名称和IP地址。

确保将交换机的IP地址与你的局域网中的其他设备相匹配。

第五步是配置交换机的端口。

在管理界面中，找到“端口配置”或类似的选项。

你可以配置每个端口的速度和转发模式。

根据你的需求，你可以配置某些端口为特定的VLAN（虚拟局域网）或将其设为特定的交换机端口模式（比如访问模式或双工模式）。

第六步是配置交换机的安全设置。

安全设置可以帮助保护你的网络免受未经授权访问和攻击。

在管理界面中，找到“安全设置”或类似的选项。

在此选项中，你可以配置访问控制列表（ACL）以限制特定IP地址或特定协议的访问。

第七步是保存并应用配置。

在完成配置后，确保点击“保存”按钮以保存你的更改。

然后，根据提示点击“应用”按钮以应用你的配置。

交换机会重启并完成配置的应用。

最后一步是测试交换机的配置。

将其他设备连接到交换机的端口，并检查网络连接是否正常。

在另一个计算机上尝试通过网络访问其他设备，以确认网络连接是否成功。

这是一个简单的交换机配置教程，希望它能够帮助你学习如何配置交换机。

东土交换机配置说明说明：这里以东土百兆机芯为例，千兆机芯的配置方法和百兆机芯类似。

1.通过IE浏览器登陆交换机，默认IP：192.168.0.2，用户名：admin，密码 123。

恢复默认IP的方法：（1）软件恢复：在登陆页面，点击菜单中的“恢复默认配置”，点击“恢复默认配置”，可恢复到设备出厂配置。

（2）硬件恢复：默认开关：当开关按下时，系统执行恢复默认配置操作，配置恢复到默认值，IP 地址恢复至出厂默认配置说明：如果忘记IP地址可用专门的软件搜到IP。

提醒：如果我们用的是东土的交换机机芯那么在主页面一定会显示东土或华科电气的图标，如果图标显示错误则可能是机芯不是东土的而是其它公司的。

2. LED指示灯状态(百兆机芯)：LED指示灯状态(千兆机芯)：LED 条件 状态系统状态LED闪亮1HZ 交换机运行正常，G1，G2口被设为从站闪亮4HZ 交换机运行正常，G1，G2口被设为主站 RUN1 灭 交换机没有启动闪亮1HZ 交换机运行正常，7，8口被设为从站RUN2 闪亮4HZ 交换机运行正常，7，8口被设为主站 亮 电源POWER1连接并运行正常POWER1 灭 电源POWER1未连接或运行不正常亮 电源POWER2连接并运行正常POWER2 灭 电源POWER2未连接或运行不正常千兆光口状态LED（光口G1、G2）亮 端口已建立有效网络连接闪亮 端口有网络活动LINK/ACT 灭 端口没有建立有效网络连接百兆光口状态LED（光口7、8）亮 端口已建立有效网络连接闪亮 端口有网络活动LINK/ACT 灭 端口没有建立有效网络连接以太网RJ45端口状态LED每个以太网RJ45端口具有两个指示灯，黄灯为端口速率指示灯，绿灯为端口连接状态指示灯亮 100M工作状态10M/100M(黄灯) 灭 10M工作状态亮 端口已建立有效网络连接闪亮 端口有网络活动LINK/ACT（绿灯） 灭 端口没有建立有效网络连接说明：可以通过指示灯状态来初步判断交换机的工作状态。

新手配置交换机详细教程介绍交换机是计算机网络中的重要设备，用于连接多台计算机和网络设备，实现数据的传输和网络资源的共享。

对于初学者来说，正确地配置交换机是非常重要的，本文将提供一份新手配置交换机的详细教程，帮助你正确地配置交换机并使网络工作正常。

步骤一：物理连接首先，确保你已经正确地连接交换机到你的局域网中。

在连接之前，确认以下几点： - 交换机的电源已连接并打开。

- 交换机的端口与计算机或其他网络设备的网线正确地连接。

- 电缆质量好，无损坏和松动。

步骤二：访问交换机要配置交换机，你需要访问交换机的管理界面。

通常，交换机的管理界面可以通过以下几种方式访问： 1. 串口连接：通过串口线将计算机与交换机直接连接，并使用串口终端软件（如SecureCRT、Putty等）进行访问。

2. 网络连接：将计算机通过网线与交换机连接到同一局域网中，并使用终端软件或者Web浏览器通过IP地址访问交换机的管理界面。

步骤三：登录交换机一旦访问了交换机的管理界面，你就需要登录到交换机进行配置。

首先，需要输入正确的用户名和密码。

如果是第一次登录交换机，默认的用户名和密码通常为admin/admin或者admin/空密码。

请注意，这些用户名和密码可能会因不同的交换机厂商和型号而有所不同。

步骤四：基本设置一旦登录成功，你可以开始进行基本的交换机设置。

以下是一些常见的配置项：- 主机名：设置交换机的名称，以便于识别和管理。

- 网络协议：配置交换机的IP地址、子网掩码和网关，确保其在你的局域网中具有正确的网络配置。

- VLAN（虚拟局域网）：配置不同的VLAN，以将交换机上的端口划分到不同的虚拟网络中。

步骤五：端口配置一旦完成基本设置，你可以对交换机的端口进行配置。

以下是一些重要的端口配置项： - 端口速率和双工模式：根据连接的设备和需求来设置端口的速率和双工模式。

- VLAN成员关系：将端口关联到对应的VLAN，以实现不同VLAN之间的通信。

配置交换机设置如何配置交换机设置？交换机是用于网络通信的重要设备，主要用于连接不同的网络，装配各种不同的设备。

为了保证网络的畅通和安全，交换机的配置设置非常重要。

本文将详细介绍交换机配置的基本知识及其设置步骤。

一、交换机配置的基本知识1. 交换机的基本组成交换机主要由以下几个组成部分：(1) 监控模块：负责交换机的监控和管理，以及网络事件的记录和分析。

(2) 转发模块：负责数据的转发和处理，保证数据能够快速、安全地从源主机传输到目的主机，避免丢包和延迟。

(3) 存储模块：负责交换机的配置、日志、升级固件等。

2. 交换机的基本功能(1) 病毒防范和入侵检测：交换机可设置安全策略和规则，查杀网络病毒和保护网络安全。

(2) 交换机的QOS：交换机可通过各种QOS策略和过滤规则，以保证重要数据包的传输效率。

(3) VLAN配置：交换机可支持VLAN（虚拟局域网）功能，用于解决不同业务之间的隔离和流量控制。

二、交换机设置步骤1. 登录交换机在电脑浏览器上输入交换机的IP地址，按照对应页面上的提示输入用户名和密码，登录到交换机管理页面。

2. 获取交换机配置情况登录到交换机管理页面后，首先获取交换机的配置情况。

此时建议先备份交换机的配置文件，以便在后续操作中出现错误的情况下能够快速恢复配置。

3. 设定交换机基本参数在获取配置信息并备份之后，设定基本参数，如接口速率等。

可根据需要使用不同的策略进行控制。

4. 设置交换机VLAN交换机设置VLAN是为了更好地控制网络流量，防止不正常的访问和碰撞。

设置步骤如下：(1) 创建VLAN在交换机管理页面上选择“VLAN管理”选项，创建VLAN ID和名称，并设定端口类型、接口端口等参数。

(2) 绑定端口创建VLAN后，需要将VLAN名称与端口进行绑定。

可选择绑定单个端口、VLAN range或者已配置的端口等。

5. 配置交换机QOSQOS（Quality of Service）是指网络硬件和软件的一种技术，主要通过尽可能调整带宽、降低延迟等手段来优化网络流量。

东土交换机配置文档东土交换机配置文档1.交换机的配置1.1.交换机的登录方式1.1.1.telnet登录正常情况下（能Ping通，能连上），都是用telnet登录。

东土新的二层交换机的IP，一般是192.168.0.2使用CRT工具，输入telnet 172.3.xxx.241 没有密码，直接回车进入1.1.2.console线直连登录当ping不通，连接不上的情况下，可以使用console线直接连到交换机上，无需登录密码直接可以进入。

如果是用consol线连接，需要用usb转串口线连接，选择好串口，波特率选择9600，连接后直接输入用户名密码即可登陆。

必须用东土提供的线，线序与正常的不一样。

1.2.二层交换机的配置方法telnet 172.3.XXX.241-249password:回车>enable>confurger terminal –进入配置模式>ip address 172.3.XXX.241-249之间mask 255.255.255.0 --配置IP地址和子网掩码>ip gateway 172.3.XXX.254 --配置网关配置完成后会出现successful配IP地址和网关如果不成功，就多配置几遍>exitconfig>dt-ring mode port-based 环协议配置成端口模式config>dt-ring new 1 domain 1 slave(从) --配置当前正在配置的交换机的主从Master(主)车站三个以下交换机，包括三个交换机，设置三层交换机为主车站三个以上交换机，设置172.3.XXX.242或者243二层交换机为主>exitconfig>dt-ring 1dt-ring 1>ringport add 17 --将两个光口配置到环协议里dt-ring 1>ringport add 18dt-ring 1>protocol enable>exitConfig>exitswitch>save>reboot1.3.三层交换机的配置方法telnet 登陆enableshow running-config --找一台正常的机器，输入此命令后，可以显示出正确的配置按照显示出的命令配置即可，中间注意exit切换命令所在目录在需要配置的三层交换机上，输入EnableConfig在config模式下，按照正确的配置逐行输入，然后回车即可。

怎么设置交换机图解
怎么设置交换机图解
1
本人家里用的这种是小型的交换机，只有几个接口的，家用是够了的，另外其他的交换机设置也是跟这种一样的，首先看图片如下图：背面是网线的插槽；
2
这是交换机的侧面，通常都是电源线的接口，当然了不同的交换机可能的位置有些许不同，但一般都在侧面。

3
这是正面，主要是交换机的指示灯，等等，可通过此处确定你的网线是否连接成功
4
下面我们来开始设置交换机。

在下图中的电源线连接成功。

将电源连接成功之后，通常教皇及正面会有一盏指示灯亮起。

5
接下来我们吧网线接好，首先将外来的宽带网线接入到交换机的其中一个接口，然后在用网线连接交换机和你的电脑，连接过程中，可以查看正面的指示灯，如果一直在闪说明连接成功了。

6
解析来我们需要设置一台主机，将IP地址固定，如192.168.0.1 如下图
7
假如你的一台电脑设置的IP如上图，那么另外几台电脑的IP也应该设置在同一个网段，也就是说要设置成192.169.0.* (*号代表任何255以下的数字。

)设置好之后，我们测试一下是否成功，打开运行输入“cmd” 然后PING 命令看是否连接成功
8
接下来，我们再回到主机上，也就是192.168.0.1这台电脑，点击
网络连接中的宽带连接，右击---属性---高级。

然后设置好共享网络。

设置好之后，宽带连接后面会显示“共享的”三个字，如下图。

这样就可以了。

交换机VLAN的划分
1、打开交换机网页，选择“管理员/交换机设置/高级”，如下图：
2、在“高级”选项中的最下一行，有“VLAN操作模式”选项，选择“802.1Q不带有GVRP”项，启用VLAN。

如下：
完成后，点击“应用”生效。

3、选择“管理者/VLAN配置”，单击“添加”选项，添加一个VLAN网络；选择“编辑”，编辑选中的VLAN（可参考添加VLAN）；选择“删除”，删除选中的VLAN。

a、单击“添加”后，出现新建VLAN画面。

在“VLAN名称”中填写VLAN名称；在“VID”选项中填写1—4094之间的数字；在“协议VLAN”选项中选择“NONE”；将左栏端口号中的光口4和8添加到右栏，同时将想要设置VLAN的端口号添加到右栏。

b、单击“下一步”，在“端口号、设置”中，光口4和8选择“Untag”，其他的端口选择“tag”。

完成后单击“应用”。

c、页面刷新后，选择“端口VID”选项。

将VLAN的电口的PVID值改为步骤a中“VID”选项中的值，光口4和8的PVID值不变。

完成后单击“应用”。

d、最后选择“重启/重启”，重新启动交换机，完成VLAN配置。

4、划分VLAN后，配置VLAN的端口（电口）将被隔离出来，不能再与其他端口上的设备通讯。

要划分一个完整的VLAN，每台交换机都需要配置一个相同的VLAN。

交换机配置的基本步骤一、连接设备在进行交换机配置之前，首先需要确保交换机与其他设备的正确连接。

通过网线将交换机的端口与需要连接的设备（如计算机、服务器、打印机等）的网口相连。

确保连接牢固稳定，以避免网络故障。

二、登录交换机使用终端或通过浏览器访问交换机的管理界面，输入正确的用户名和密码进行登录。

通常默认的用户名为admin，密码为空或为admin。

登录成功后，进入交换机的管理界面，可以进行相关的配置操作。

三、配置管理IP地址在交换机中配置管理IP地址是非常重要的一步，它将作为管理交换机的入口。

在管理界面中找到IP地址配置的选项，通常位于网络设置或系统设置等菜单下。

根据网络环境的要求，输入合适的IP地址、子网掩码和网关等信息，确保交换机可以与其他设备正常通信。

四、配置VLANVLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将一个物理网络划分成多个逻辑上独立的虚拟网络。

通过配置VLAN，可以实现不同VLAN之间的隔离和通信控制。

在交换机的管理界面中，找到VLAN配置的选项，根据需求创建或编辑VLAN，并将端口划分到相应的VLAN中。

五、配置端口交换机的端口配置非常重要，可以通过配置端口实现对网络流量的控制和管理。

在交换机管理界面中，找到端口配置的选项，可以进行端口的开启、关闭、速率限制、双工模式设置等操作。

根据实际需求，对各个端口进行相应的配置。

六、配置链路聚合链路聚合是将多个物理链路捆绑成一个逻辑链路的技术，可以提升网络带宽和冗余性。

在交换机的管理界面中，找到链路聚合的选项，创建聚合组并将需要聚合的端口添加到该组中。

确保各个端口的配置一致，并根据需要选择合适的链路聚合协议。

七、配置路由交换机通常也具备一定的路由功能，可以实现不同子网之间的通信。

在交换机的管理界面中，找到路由配置的选项，根据网络拓扑和路由策略配置相关的路由表和路由规则。

确保路由配置的准确性和一致性，以保证网络的正常通信。

东土环形交换机模块配置一、环网交换机登陆1、打开IE浏览器，在地址栏输入IP地址，东土环形交换机模块的出厂默认IP为192.168.0.2。

如果输入该IP不能进入"WEB管理界面"，则看该交换机模块是否已被更改IP（如果在公司更改过IP，会贴有标志，标明模块现在的IP地址）。

输入IP后，回车，在弹出的登录界面输入用户名“admin”和密码“123”。

进入“WEB管理界面”。

在管理界面右上角，可进行中英文切换。

二、环网交换机的IP配置1、进入“WEB管理界面”后，打开“设备基本配置”---“IP地址”，在此更改IP地址等。

三、环网交换机的DT-Ring配置1、在“设备高级配置”----“DT-Ring”下，在“DT-Ring列表”下，如果已有其它设置，先删除掉，然后点“增加”进入配置界面。

“域ID”为“1”，“域名称”为“gm_test”，“站类型”选择“从站”，“环端口1”选择“FE3”“环端口2”选择“FE4”，配置好后，点击“应用”。

四、环网交换机的vlan配置1、在“设备高级配置”----“VLAN配置”下，在“VLAN配置”下，如果已有其它设置，先删除掉，但default保留，然后点“增加”进入配置界面。

2、将与ARM相接的环网交换机的FE1口添加到VLAN上“VLAN ID”为“151”，“VLAN 名称”为“vlan151”，“VLAN 成员”选择：“FE1”选择“Untagged”，“FE2”选择“------”，“FE3”选择“tagged”，“FE4”选择“tagged”，配置好后，点击“应用”。

3、完成所有配置后，点击“保存所有配置”保存修改。

4、保存成功后，点击“设备管理”----“重启”重启后，检查配置是否成功，装置运行是否正常。
