MCGS初级教程欢迎来到MCGS初级教程！在本教程中，我将向您介绍如何使用MCGS软件进行PLC（可编程逻辑控制器）编程和HMI（人机界面）设计。

MCGS是一款功能强大且易于使用的软件，可以帮助您轻松实现自动化控制和监视系统。

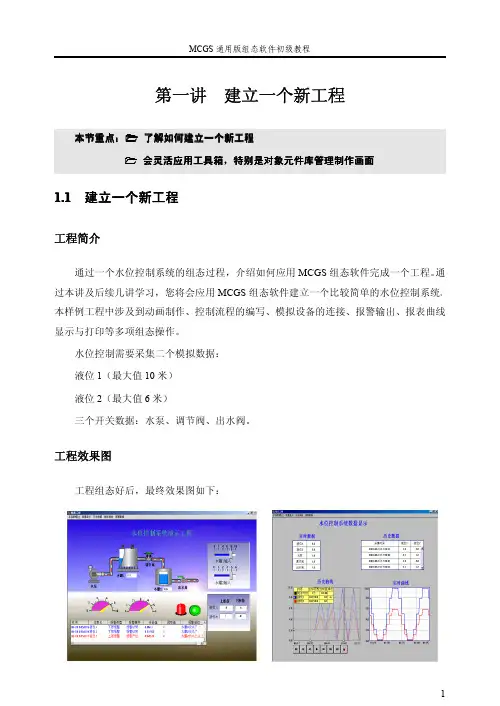

第一步是创建一个新的项目。

启动MCGS软件后，单击“新建项目”，然后选择一个存储位置并为项目命名。

接下来，您可以选择一个PLC系列和通信接口。

MCGS支持多种PLC系列，如西门子、施耐德等，并提供各种通信接口选项。

创建项目后，您将进入MCGS的设计界面。

界面的左侧是工具箱，包含各种控件和功能模块，您可以从中选择并拖放到界面上的画布中。

画布占据了界面的大部分区域，您可以在上面设计和布局HMI界面。

首先，让我们在画布上添加一个控件，比如一个按钮。

在工具箱中找到按钮控件，然后拖放到画布上。

您可以调整按钮的大小和位置，也可以设置按钮的外观和行为。

接下来，我们需要设置按钮的触发事件。

在属性栏中找到按钮的“触发事件”选项，点击后会出现一个事件列表。

选择一个事件，比如“按下”事件，然后将其与一个动作关联起来。

例如，您可以选择在按钮按下时打开一个灯光。

除了按钮，MCGS还提供了各种其他控件，如文本框、图表、滑块等等。

您可以根据需要将它们添加到画布上，并设置其属性和行为。

您还可以为控件添加动画效果，以增强HMI界面的交互性和视觉吸引力。

在设计HMI界面时，您还可以添加组态图和背景图片，以便更好地展示系统的结构和功能。

MCGS还支持多语言界面，您可以轻松地切换和管理不同的语言版本。

完成HMI界面的设计后，您需要将其与PLC进行连接。

在MCGS中，您可以通过通信接口设置PLC的连接方式，如以太网、串口等等。

您还可以设置通信协议和数据传输方式，以确保HMI界面与PLC之间的数据传递和同步。

本教程只是MCGS软件的基础入门介绍。

MCGS还具有许多高级功能和扩展模块，如数据库连接、报警和事件管理等。

如果您对MCGS感兴趣，我建议您阅读更多的文档和教程，以深入了解其功能和用法。

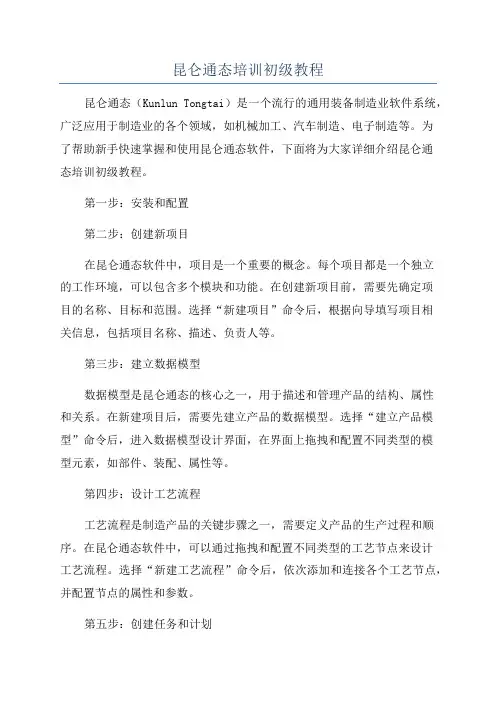

昆仑通态培训初级教程昆仑通态（Kunlun Tongtai）是一个流行的通用装备制造业软件系统，广泛应用于制造业的各个领域，如机械加工、汽车制造、电子制造等。

为了帮助新手快速掌握和使用昆仑通态软件，下面将为大家详细介绍昆仑通态培训初级教程。

第一步：安装和配置第二步：创建新项目在昆仑通态软件中，项目是一个重要的概念。

每个项目都是一个独立的工作环境，可以包含多个模块和功能。

在创建新项目前，需要先确定项目的名称、目标和范围。

选择“新建项目”命令后，根据向导填写项目相关信息，包括项目名称、描述、负责人等。

第三步：建立数据模型数据模型是昆仑通态的核心之一，用于描述和管理产品的结构、属性和关系。

在新建项目后，需要先建立产品的数据模型。

选择“建立产品模型”命令后，进入数据模型设计界面，在界面上拖拽和配置不同类型的模型元素，如部件、装配、属性等。

第四步：设计工艺流程工艺流程是制造产品的关键步骤之一，需要定义产品的生产过程和顺序。

在昆仑通态软件中，可以通过拖拽和配置不同类型的工艺节点来设计工艺流程。

选择“新建工艺流程”命令后，依次添加和连接各个工艺节点，并配置节点的属性和参数。

第五步：创建任务和计划在昆仑通态中，任务是指对产品进行加工或生产的具体操作。

在设计完工艺流程后，需要为每个工艺节点创建相应的任务。

选择“新建任务”命令后，根据工艺节点的要求填写任务的具体信息，如工艺代码、机床类型、工艺参数等。

第六步：执行任务和监控在昆仑通态中，任务可以被分配给不同的员工或机器执行。

在任务执行期间，可以通过监控和控制面板实时查看任务进度和效果。

选择“执行任务”命令后，根据提示操作即可。

除此之外，还可以通过日志记录和报表生成等功能对任务进行跟踪和分析。

第七步：优化和改进昆仑通态具有一系列优化和改进工具，可以帮助用户提高生产效率和质量。

通过分析任务数据和报表，可以找到生产过程中的瓶颈和问题，并进行相应的改进。

此外，昆仑通态还提供了自动化规划和调度功能，可以根据实际情况进行智能化的生产调度。

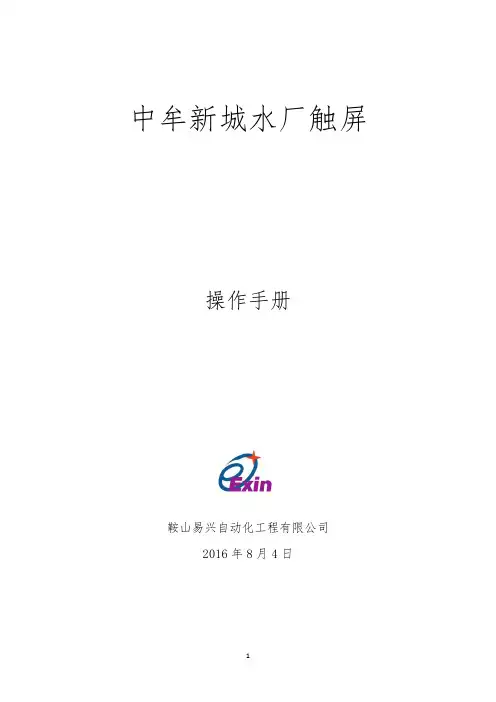

中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。

V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。

主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。

1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。

当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。

当滤池液位上升时，触屏中液位随之上升。

如想进入其他画面，可按屏中相应画面名称进入。

点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。

阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。

便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。

中牟新城水厂触屏操作手册易兴自动化工程2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。

V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。

主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。

1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。

当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。

当滤池液位上升时，触屏中液位随之上升。

如想进入其他画面，可按屏中相应画面名称进入。

点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。

阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。

便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。

确定 鬼消I 眾肋I [昆仑通态触摸屏使用(S7-300与MCGSTPC7062ks )1、“设备窗口”进行设备组态-/通冃串口交设备卜-[逋用串口応备]3 询备 Q —晒门子 S?_3(X )_400IP []通込口与波特率熹注意与 S7-300中HP [的设置一救上图：触摸屏设备窗口设置 F 图：S7-300组态窗口设置pwriPiE (L)- pf 主丛京坑(L )DP NMULl|(5：i EV2T 时的中斷启动周则,时讲再it器CTV 31«-E DFYork nefiory 95KB. D. ]ns/WN 他2* ant rp--life cd: 4 countinc «r.d ^t&surinc with屬性-Hfl 技口 CHT 5L-4C-S DE 啊S2)厂类型： UM地址；2Em：子冋①：6EST 3L-4-ECCM3-CIAECI f VZ.0 |CFU 3L4C-2 Hi属性⑻斥性血…HFI(L )qS7-300的MPI 地址*波特率要与触摸屏设 备趨口设置一致2、设备组态配置 '□:-扣动極本佶宜：3.Q3IOOD 貶动捏疔信息：苛驱如孫赵动丈件路隹：D ： \KKSE\Pr DSC aaVdriv= r =\pl C \B 门干\r73O 龙动繭餡信思：o. aooooo 通道处逗拷贝信月：无设五设务内部庭性 5化谀备Q西门子貂_3(10_<1(11血1：1 -启动1003、实时数据库中增加对象4、到用户窗口进行动画组态仝工作台• D-\MC^SE\VORK\新塞工程Q MCE*到用户窗口进行动画组态L 内邯JS 性】 采揀优丸 谗&名称 谡备注澤 前妬工作狀态 处★堆囿期血)□宙L口宦备羸姓值里口倔*区"__「油i£J 厘口专［磔1 簷0 — ［西门F 刖)曲」0 "丘匚二P"站地址、网络传输率 要与S7-3D0硬件组态一 致蚤高誥地址0 — 1?.2 Kbps设备瞩性乞 3D00 -搭式A|[PL^JfetltFLCfl 号 巩CM 異号 通讯哨应B?间5、放置按钮和指示灯进行动画组态6、按钮动作属性设置基丰届性抹作国性易丰桂序可见虞尿性厂打印用尸帝口13限⑷启动按刼的操柞雋性设总，抬渥功能、按下功能7、在设备组态窗口进行变量与通道的关联设召9E世客说爭Jt 甘稠urai 丨逹丧芟ai ift^4124.0 谖耳RM 』 iS写>0001■^DW3•一0004,-GWDrW^^fiFSil»行动止位叵 DJV启起功能披下功翘厂执行运行策昭块 厂打开用尸京口 厂关闭用PHU31□停止厂退出iEffSiS 复位取沖(£)”启动「F 帅泥对象伯隹作8、S7-300测试程序1124.0MO. 1M10. 2Q124.0M10.0 Q124. 01/ 1。

/KS内容简介本教程主要介绍TPC7062K与MCGS全中文组态软件的简单使用方法，并通过具体实例，以最简单、最快捷的方式，让用户轻松实现与三款主流PLC的通讯连接。

本教程分为4章，第1章主要介绍TPC7062K 和MCGS嵌入版组态软件的功能和特点；第2章主要介绍TPC7062K与三款主流PLC的接线方式；第3章通过下载一个实际样例到TPC7062K,并实现与PLC的通讯，从而让大家认识到使用TPC7062K实现与PLC 的通讯非常的简单快捷；第4章分别详细介绍三款主流PLC通讯控制工程的组态步骤。

未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。

版权所有，侵权必究。

本教程介绍mcgsTpc嵌入式一体化触摸屏和MCGS组态软件的简单应用，适合初学者，如有需要深入学习，请参考以下教材：mcgsTpc系列教程：《mcgsTpc中级教程》北京昆仑通态自动化软件科技有限公司《mcgsTpc高级教程》北京昆仑通态自动化软件科技有限公司高等教育教材：《工控组态软件与PLC应用技术》北京航空航天大学出版社《组态软件控制技术》清华大学出版社北京交通大学出版社《组态软件技术及应用》电子工业出版社mcgsTpc初级教程北京昆仑通态自动化软件科技有限公司发行2009年2月第2版 2009年第1次印刷印数：5000册前言培训目标：认识TPC7062K和MCGS嵌入版组态软件，完全掌握TPC7062K与三款主流PLC的通讯连接。

培训对象：主要针对熟悉PLC但是不熟悉MCGS软件和mcgsTpc嵌入式一体化触摸屏的朋友们。

培训规划：时间安排课程安排09:00-09:20 学员签到，领取资料09:20-10:00 公司总体介绍10:00-10:30 TPC7062K介绍MCGS嵌入版概述10:30-10:40 TPC7062K与PLC的接线10:40-10:50 课间休息10:50-11:00 安装软件11:00-11:30 下载看运行效果11:30-12:00 上机练习12:00-13:00 午餐填写客户调查表13:00-13:10 新建工程13:10-13:40 实例操作TPC7062K连接西门子S7-200 PLC13:40-14:10 上机练习14:10-14:20 课间休息14:20-15:00 实例操作TPC7062K连接三菱FX系列 PLC TPC7062K连接欧姆龙PLC15:00-15:30 上机练习15:40-15:50 课间休息15:50-16:20 通讯常见问题分析方法互动问答16:20-16:50 结业考试16:50-17:00 领取培训结业证培训考核：30分钟内，分别做出连接西门子S7-200、三菱FX编程口、欧姆龙HostLink三款PLC的通讯控制工程。

中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。

V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。

主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。

1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。

当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。

当滤池液位上升时，触屏中液位随之上升。

如想进入其他画面，可按屏中相应画面名称进入。

点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。

阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。

便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
