微机原理步进电机课程设计一、课程目标知识目标:1. 让学生掌握微机原理在步进电机控制中的应用,理解步进电机的结构、原理及其特点。
2. 使学生了解步进电机与微控制器之间的接口技术,掌握步进电机的驱动程序编写方法。
3. 让学生掌握步进电机速度和位置控制的基本算法,并运用到实际项目中。
技能目标:1. 培养学生运用微机原理解决实际问题的能力,学会编写和调试步进电机控制程序。
2. 培养学生的动手实践能力,能独立完成步进电机的组装、调试和故障排查。
3. 培养学生团队协作能力,通过分组合作完成课程设计任务。
情感态度价值观目标:1. 激发学生对微机原理和步进电机控制技术的兴趣,培养其探索精神和创新意识。
2. 培养学生严谨、认真的学习态度,养成良好的实验操作习惯。
3. 增强学生的环保意识,关注步进电机在节能环保领域的应用。
本课程针对高年级学生,课程性质为理论与实践相结合。
在分析课程性质、学生特点和教学要求的基础上,将课程目标分解为具体的学习成果。
教学过程中,注重培养学生的实际操作能力和团队协作精神,使学生在完成课程设计任务的过程中,达到知识、技能和情感态度价值观的全面提升。
二、教学内容根据课程目标,教学内容主要包括以下几部分:1. 微机原理基础:回顾微控制器的基本原理,重点讲解微控制器与步进电机的接口技术,涉及课本第3章相关内容。
2. 步进电机原理与结构:介绍步进电机的种类、结构、原理及特点,对应课本第5章内容。
3. 步进电机驱动技术:讲解步进电机的驱动电路设计,包括驱动芯片的选型、接口电路设计等,参考课本第6章相关内容。
4. 步进电机控制算法:学习步进电机的速度和位置控制算法,如PID控制、闭环控制等,结合课本第7章内容。
5. 实践操作:分组进行步进电机的组装、调试及控制程序编写,巩固理论知识,培养实际操作能力。
教学大纲安排如下:第1周:微机原理基础回顾,了解步进电机接口技术;第2周:学习步进电机原理与结构,选型及参数了解;第3周:步进电机驱动技术学习,驱动电路设计;第4周:步进电机控制算法学习,编写控制程序;第5周:实践操作,步进电机组装、调试及故障排查;第6周:课程设计总结,成果展示及评价。
杭电微机原理课程设计一、课程目标知识目标:1. 学生能够理解微机的基本原理和组成结构,掌握微机工作流程。
2. 学生能够掌握微机编程的基本知识,如汇编语言和机器码。
3. 学生能够了解微机系统中的应用程序和接口技术。
技能目标:1. 学生能够运用所学知识进行微机系统的设计和调试。
2. 学生能够编写简单的汇编程序,实现基本的输入输出功能。
3. 学生能够运用微机接口技术,实现硬件与软件的交互。
情感态度价值观目标:1. 学生培养对微机原理及应用的兴趣,激发探究精神。
2. 学生形成良好的团队合作意识,学会共同解决问题。
3. 学生认识到微机技术在国家经济发展和社会进步中的重要作用,增强社会责任感。
课程性质:本课程为专业性较强的实践课程,结合理论教学,注重培养学生的动手能力和实际操作技能。
学生特点:学生具备一定的电子技术和计算机基础知识,具有较强的学习能力和实践欲望。
教学要求:教师应采用启发式教学方法,引导学生主动探究,注重理论与实践相结合,提高学生的综合运用能力。
同时,关注学生的个体差异,因材施教,确保每个学生都能达到课程目标。
通过课程目标的分解,将学习成果具体化,便于教学设计和评估。
二、教学内容1. 微机原理概述:介绍微机的发展历程、基本组成、工作原理,使学生建立整体认识。
教材章节:《微机原理》第1章。
2. 微机硬件系统:讲解微处理器、存储器、输入输出接口等硬件组件的原理与功能。
教材章节:《微机原理》第2章。
3. 汇编语言编程:学习汇编语言的基本语法、指令系统,掌握汇编程序的编写和调试。
教材章节:《微机原理》第3章。
4. 微机接口技术:介绍常用接口电路的原理与应用,如并行接口、串行接口等。
教材章节:《微机原理》第4章。
5. 微机系统设计与实践:结合实际案例,指导学生进行微机系统设计,培养学生的动手能力。
教材章节:《微机原理》第5章。
6. 微机应用案例分析:分析典型微机应用系统,如嵌入式系统、控制系统等,拓展学生视野。

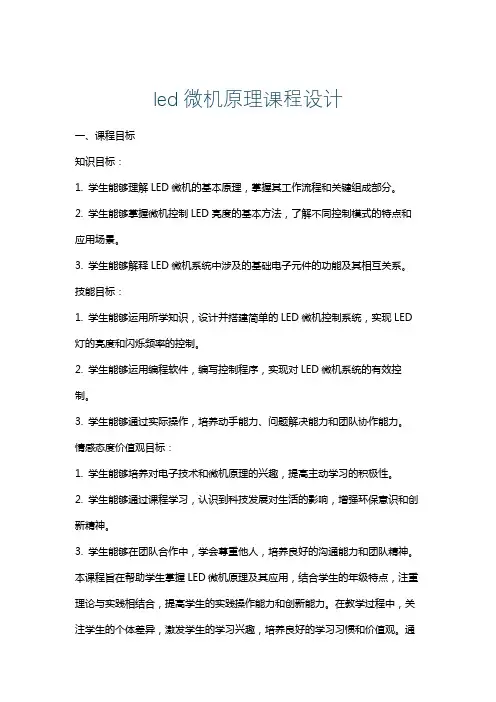

led微机原理课程设计一、课程目标知识目标:1. 学生能够理解LED微机的基本原理,掌握其工作流程和关键组成部分。
2. 学生能够掌握微机控制LED亮度的基本方法,了解不同控制模式的特点和应用场景。
3. 学生能够解释LED微机系统中涉及的基础电子元件的功能及其相互关系。
技能目标:1. 学生能够运用所学知识,设计并搭建简单的LED微机控制系统,实现LED 灯的亮度和闪烁频率的控制。
2. 学生能够运用编程软件,编写控制程序,实现对LED微机系统的有效控制。
3. 学生能够通过实际操作,培养动手能力、问题解决能力和团队协作能力。
情感态度价值观目标:1. 学生能够培养对电子技术和微机原理的兴趣,提高主动学习的积极性。
2. 学生能够通过课程学习,认识到科技发展对生活的影响,增强环保意识和创新精神。
3. 学生能够在团队合作中,学会尊重他人,培养良好的沟通能力和团队精神。
本课程旨在帮助学生掌握LED微机原理及其应用,结合学生的年级特点,注重理论与实践相结合,提高学生的实践操作能力和创新能力。
在教学过程中,关注学生的个体差异,激发学生的学习兴趣,培养良好的学习习惯和价值观。
通过具体的学习成果分解,为教学设计和评估提供明确依据。
二、教学内容1. LED基础知识:介绍LED的基本结构、工作原理及其在微机系统中的应用。
- 教材章节:第二章“半导体器件”- 内容列举:LED的发光原理、类型及特性。
2. 微机原理:讲解微机的基本组成、工作流程及其在LED控制系统中的应用。
- 教材章节:第三章“微机原理与应用”- 内容列举:微处理器、存储器、输入输出接口、定时器等。
3. 常用电子元件:介绍常用电子元件在LED微机系统中的作用,如电阻、电容、二极管等。
- 教材章节:第四章“常用电子元件”- 内容列举:元件的功能、选型及应用。
4. 编程与控制:学习微机控制LED亮度和闪烁频率的编程方法。
- 教材章节:第五章“微机编程与应用”- 内容列举:编程语言、控制指令、程序设计。
微机原理课程设计88一、教学目标本课程的教学目标旨在帮助学生掌握微机原理的基本知识和技能,培养学生运用微机原理解决实际问题的能力。
知识目标:使学生了解微机的基本组成原理、微处理器的工作原理及其内部结构、指令系统、中断系统、I/O系统等,掌握汇编语言编程方法,了解微机在现代科技领域中的应用。
技能目标:培养学生具备使用微机进行程序设计、系统分析与调试的能力,能运用微机原理解决实际工程问题。
情感态度价值观目标:培养学生对微机技术的兴趣和热情,提高学生创新意识和实践能力,培养学生团结协作、自主探究的学习精神。
二、教学内容本课程的教学内容主要包括微机原理的基本概念、微处理器及其接口技术、指令系统与汇编语言编程、中断系统与I/O系统等。
1.微机原理的基本概念:微机的定义、发展历程、基本组成原理。
2.微处理器及其接口技术:微处理器的工作原理、内部结构、性能指标,接口技术的基本概念和应用。
3.指令系统与汇编语言编程:指令系统的基本组成、指令格式、指令功能,汇编语言的基本语法、编程方法及其与机器指令的关系。
4.中断系统与I/O系统:中断系统的工作原理、中断处理程序的编写,I/O系统的组成、I/O接口技术、I/O设备的管理。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学,包括:1.讲授法:教师通过讲解微机原理的基本概念、理论知识,使学生掌握相关知识。
2.讨论法:学生针对微机原理中的重点、难点问题进行课堂讨论,培养学生思考问题、解决问题的能力。
3.案例分析法:通过分析实际案例,使学生了解微机原理在工程中的应用,提高学生的实践能力。
4.实验法:安排学生进行上机实验,使学生熟悉微机原理的操作方法,培养学生的动手能力。
四、教学资源为了支持本课程的教学,我们将准备以下教学资源:1.教材:《微机原理与应用》。
2.参考书:提供相关领域的参考书籍,供学生课后自学。
3.多媒体资料:制作课件、教学视频等,丰富教学手段,提高教学效果。
微机原理秒表时钟课程设计一、课程目标知识目标:1. 学生能理解微机原理中秒表时钟的基本工作原理,掌握其硬件组成和软件编程方法。
2. 学生能够掌握秒表时钟的设计思路,了解其功能模块的划分和实现。
3. 学生能够了解微机原理在实际应用中的重要性,认识到秒表时钟在日常生活和工程领域的应用价值。
技能目标:1. 学生能够运用所学知识,设计并实现一个简单的秒表时钟程序,具备基本的编程能力。
2. 学生能够通过分析问题、解决问题,培养创新思维和动手实践能力。
3. 学生能够熟练使用相关硬件设备,提高实际操作能力。
情感态度价值观目标:1. 学生通过本课程的学习,培养对微机原理的兴趣,激发学习热情,形成积极的学习态度。
2. 学生能够认识到团队合作的重要性,学会与他人协作,培养团队精神和沟通能力。
3. 学生能够在实际操作过程中,培养耐心、细心和责任心,养成良好的学习习惯。
课程性质:本课程为实践性课程,注重理论联系实际,培养学生的动手能力和创新意识。
学生特点:本年级学生已具备一定的微机原理基础知识,具有较强的学习能力和求知欲,喜欢动手实践。
教学要求:结合学生特点,以实际操作为主线,注重培养学生的编程能力和团队协作能力,提高学生的实际应用能力。
在教学过程中,关注学生的学习进度,及时调整教学策略,确保课程目标的达成。
将课程目标分解为具体的学习成果,便于后续教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分:1. 微机原理基础知识回顾:引导学生复习已学过的微机原理基础知识,如微处理器、存储器、输入输出接口等,为后续学习秒表时钟设计打下基础。
相关教材章节:第一章 微机原理概述2. 秒表时钟硬件组成:讲解秒表时钟的硬件组成,包括时钟芯片、微处理器、显示模块等,分析各部分的功能和相互关系。
相关教材章节:第三章 微机接口技术3. 秒表时钟软件编程:介绍秒表时钟的软件编程方法,包括编程语言选择、程序结构设计、功能模块划分等。
相关教材章节:第五章 嵌入式系统编程4. 实践操作:安排学生进行实际操作,设计并实现一个简单的秒表时钟程序,培养学生的动手能力和编程技巧。
微机原理课程设计一、引言微机原理课程设计是计算机科学与技术专业的一门重要课程,旨在通过实践项目的设计与实现,匡助学生巩固和应用所学的微机原理知识,提高他们的计算机系统设计和编程能力。
本文将详细介绍微机原理课程设计的标准格式,包括任务背景、设计目标、设计内容、设计步骤、设计结果和总结等部份。
二、任务背景本次微机原理课程设计的任务背景是设计一个简单的计算器程序,该程序能够实现基本的四则运算功能,并具备一定的错误处理能力。
通过该设计任务,学生将深入理解微机原理中的指令系统、寄存器和存储器等相关知识,并能够将其应用于实际的程序设计中。
三、设计目标本次微机原理课程设计的设计目标如下:1. 熟悉并理解微机原理中的指令系统、寄存器和存储器等基本概念;2. 能够使用汇编语言编写简单的计算器程序,并实现基本的四则运算功能;3. 具备一定的错误处理能力,能够对非法输入进行合理的处理和提示。
四、设计内容本次微机原理课程设计的设计内容包括以下几个方面:1. 硬件平台的选择:根据实际需求选择合适的硬件平台,如Intel 8086微处理器;2. 开辟环境的搭建:选择合适的开辟工具和汇编语言编译器,如MASM;3. 程序设计:根据设计目标,编写汇编语言程序,实现计算器的基本功能;4. 错误处理:设计合理的错误处理机制,对非法输入进行处理和提示。
五、设计步骤本次微机原理课程设计的设计步骤如下:1. 硬件平台的选择:根据实际需求选择合适的硬件平台,如Intel 8086微处理器,并搭建相应的开辟环境;2. 学习和理解指令系统:深入学习和理解所选择硬件平台的指令系统,包括指令的格式、寻址方式和功能等;3. 程序设计:根据设计目标,编写汇编语言程序,实现计算器的基本功能,包括输入数字、选择运算符、进行运算和输出结果等;4. 错误处理:设计合理的错误处理机制,对非法输入进行处理和提示,如输入非数字字符或者除数为零等;5. 调试和测试:对设计的程序进行调试和测试,确保其能够正确运行并满足设计要求。
微机原理 课程设计一、课程目标知识目标:1. 让学生理解微机的基本原理和结构,掌握微处理器的工作机制。
2. 使学生掌握汇编语言的基本指令,能够阅读和编写简单的汇编程序。
3. 帮助学生了解微机系统中内存、I/O设备的基本原理及其与CPU的交互方式。
技能目标:1. 培养学生运用汇编语言进行程序设计的能力,能够实现基本的输入输出、逻辑判断和循环等操作。
2. 培养学生分析和解决微机系统常见问题的能力,如调试程序、处理硬件故障等。
3. 提高学生动手实践能力,通过课程设计项目,使学生能够独立完成一个简单的微机系统设计与实现。
情感态度价值观目标:1. 培养学生对微机原理及计算机科学的兴趣,激发他们探索精神和技术创新意识。
2. 培养学生团队协作精神,学会与他人共同分析问题、解决问题,提高沟通能力。
3. 引导学生认识到微机技术在国家经济发展和国防建设中的重要作用,增强学生的社会责任感和使命感。
课程性质:本课程为理论与实践相结合的课程,注重培养学生的实际操作能力和实际应用能力。
学生特点:学生已具备一定的电子技术和计算机基础知识,对微机原理有一定了解,但缺乏实践经验。
教学要求:教师需结合课程性质、学生特点,采用案例教学、项目驱动等教学方法,引导学生主动学习,提高学生的实践能力和综合素质。
在教学过程中,注重分解课程目标,确保学生能够达到预定的学习成果。
二、教学内容1. 微机原理概述:介绍微机的发展历程、基本结构及工作原理,重点讲解CPU、内存、I/O设备等核心组件的作用和相互关系。
相关教材章节:第一章 微机原理概述2. 汇编语言基础:讲解汇编语言的基本概念、语法和指令系统,使学生掌握汇编程序的编写和调试方法。
相关教材章节:第二章 汇编语言基础3. 微机系统编程:学习微机系统中的程序设计方法,包括顺序程序设计、分支程序设计、循环程序设计等。
相关教材章节:第三章 微机系统编程4. 内存与I/O设备:介绍内存管理、I/O设备控制原理,分析微机系统中内存、I/O设备的访问方法。
微机原理课程设计1. 引言本文档是对微机原理课程设计的详细介绍和说明。
微机原理课程设计是计算机科学与技术专业的一门重要课程,通过此课程的学习,学生可以深入了解微机原理的基本概念和原理,并掌握常用的微机原理设计方法和技术。
本文档将从课程设计的目标、设计内容、实施步骤和评价标准等方面进行详细说明。
2. 课程设计目标微机原理课程设计的目标是培养学生综合运用所学知识进行微机原理的设计和实现的能力。
具体目标如下:•理解微机原理的基础概念和原理;•掌握常用的微机原理设计方法和技术;•能够独立进行微机原理设计和实现;•培养学生分析和解决微机原理实际问题的能力。
3. 设计内容微机原理课程设计的内容包括以下几个方面:3.1 单周期CPU设计通过单周期CPU的设计,学生可以深入理解CPU的工作原理和组成部分,并掌握如何进行单周期CPU的设计和实现。
具体内容包括:•ALU的设计和实现;•控制器的设计和实现;•存储器的设计和实现;•数据通路的设计和实现。
3.2 多周期CPU设计通过多周期CPU的设计,学生可以进一步提高对CPU工作原理和性能的理解,并掌握如何进行多周期CPU的设计和实现。
具体内容包括:•多周期CPU的时序设计和控制;•数据通路的改进和优化;•存储器的扩展和管理;•缓存的设计和实现。
3.3 流水线CPU设计通过流水线CPU的设计,学生可以了解流水线技术在提高CPU性能上的应用,并掌握如何进行流水线CPU的设计和实现。
具体内容包括:•流水线CPU的结构和原理;•流水线的控制和优化;•数据冲突和控制冲突的解决方案;•流水线中的异常处理和中断处理。
4. 实施步骤微机原理课程设计的实施步骤如下:4.1 确定课程设计题目教师根据教学大纲和学生的实际情况,确定一系列适合的课程设计题目,并向学生介绍并分配题目。
4.2 理解与分析题目学生需要仔细阅读和理解所分配的题目,对题目的要求进行分析和思考,并与教师进行讨论和确认。
微机原理课程设计第一篇:微机原理课程设计一、设计题目单片机综合试验仪——计数/中断模块二、功能及性能指标显示计数,记到15就重新开始计数三、设计目的了解单片机综合实验仪基本构成和分模块设计方法。
掌握PROTEUS下单片机综合实验仪的设计、绘制方法。
通过本次实验,达到熟练掌握PROTEUS下单片机综合实验仪原理图绘制和模块划分调整的目的。
2通过单片机综合实验仪原理图转换为板图、制作出各模块实验板和下载程序和在实验板上调试、运行个实验项目,熟练掌握单片机综合实验仪线路板的设计制作过程;达到实现单片机综合实验仪各实验项目实际运行效果的目的。
3了解单片机综合实验仪各模块程序设计方法。
掌握KEIL C51下单片机综合实验仪各模块程序设计和调式及PROTEUS下的系统仿真方法。
通过本次课程设计,达到熟练掌握KEIL C51下和PROTEUS下单片机综合实验仪各模块程序设计、调试和仿真的目的。
四、意义该实验通过单片机的最小系统的制作,设计简单系统,拥有控制其他模块的功能,在现实生活中应用广泛,具有现实意义。
五、本人所做工作计数/中断模块部分①原理图仿真:②PCB版图设计(元件封装)与制作:部分器件封装:中断、定时计数、串行通信电路部分器件封装:SW1(TRIGGER)(3)——SW-PUSH-AUTO-LOCK(按实物设计)D9(POWER_SHOW)(3)——LED 需要设计封装器件外形图如下:中断、定时计数PCB电路图六、设计内容依据单片机综合实验仪原理图各模块及其元器件的实物结构。
在PROTEUS下设计制作单片机综合实验仪的设计、绘制方法。
通过本次实验,达到熟练掌握PROTEUS下单片机综合实验仪原理图绘制和模块划分调整的目的。
1、在PROTEUS的智能原理图输入系统ISIS下,按本本课程设计课件要求,每位同学主攻单片机综合实验仪一个模块原理图设计和绘制。
为后续实验本模块的板图设计做好准备。
2、自己制作的电路板图上焊接元件,完成实验板的制作。
微机原理课程设计打字一、课程目标知识目标:1. 理解微机原理的基本概念,掌握计算机硬件的基本组成及其工作原理;2. 学习并掌握打字的基本技巧,熟悉键盘布局,了解打字的正确姿势及指法;3. 了解打字软件的基本功能,能够运用软件进行打字练习和测试。
技能目标:1. 培养学生具备一定的打字速度和准确性,提高信息处理能力;2. 学会使用打字软件进行自主练习,养成独立学习的良好习惯;3. 能够运用所学知识,解决实际打字过程中遇到的问题。
情感态度价值观目标:1. 培养学生对计算机科学的兴趣和好奇心,激发学习积极性;2. 培养学生具备耐心、细心的品质,提高克服困难的自信心;3. 增强团队合作意识,学会在小组合作中互相学习、互相帮助;4. 培养学生遵守网络道德规范,养成良好的计算机使用习惯。
课程性质:本课程为实践性较强的课程,注重理论知识与实际操作相结合。
学生特点:学生处于掌握基本计算机知识的阶段,对新鲜事物充满好奇,但学习耐心和自律性有待提高。
教学要求:结合学生特点,注重启发式教学,以学生为主体,教师为主导,培养学生的实际操作能力。
在教学过程中,关注学生的个体差异,因材施教,确保每个学生都能达到课程目标。
将目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 计算机硬件基本组成:讲解微机原理中的CPU、内存、输入输出设备等硬件组成,及其工作原理;相关教材章节:第一章 计算机硬件基本组成2. 键盘指法训练:介绍键盘布局,教授打字的正确姿势及指法,进行基础指法练习;相关教材章节:第二章 键盘与指法3. 打字技巧与练习:讲解打字的基本技巧,如盲打、连打等,组织学生进行打字练习;相关教材章节:第三章 打字技巧与练习4. 打字软件的使用:介绍打字软件的基本功能,教授如何使用软件进行打字练习和测试;相关教材章节:第四章 打字软件的使用5. 实践操作与提高:组织学生进行实际打字操作,提高打字速度和准确性,针对学生个体差异进行指导;相关教材章节:第五章 实践操作与提高教学内容安排与进度:第一周:计算机硬件基本组成学习;第二周:键盘指法训练;第三周:打字技巧与练习;第四周:打字软件的使用;第五周:实践操作与提高,进行总结测试。
微机原理课程设计题目基于8086的电子称设计指导教师姓名学号王华民************姓名学号赵儒桐************姓名学号孙敬周************专业11级电子信息工程教学单位物理与电子信息学院(盖章)二O一三年六月二十二日目录摘要及关键字 (1)1绪论 (1)2 总体设计及其框图 (1)2.1 电阻应变式传感器 (1)2.2 信号放大模块 (2)2.3重量显示及其控制模块 (2)3 硬件电路设计 (2)3.1数据采集电路 (2)3.2 放大校正电路 (3)3.3 ADC0809与8255的连接 (3)3.4 8086的可编程外设接口电路 (4)3.5 数据显示部分 (5)3.6 系统硬件原理图 (6)4系统软件流程图 (7)5总结 (8)参考文献 (8)基于8086电子称设计摘要本文介绍了一种基于8086微处理器的电子称系统,采用电子称传感器采集数据,用CPU控制重量值稳定在预设重量:当重量高于预设重量值时报警。
系统操作简便、自动化程度高、扩展方便且具有良好的人机交互的能力。
该系统通过实验,取得了较为满意的控制效果,可应用在一些精度要求不太高的系统中。
为了降低整个系统的成本,在满足性能的要求下,选择低成本器件,简化系统设计。
关键词微处理器;电阻应变式传感器;A/D转换器;控制系统一.绪论随着电子技术的发展,特别是大规模集成电路的产生,给人们的生活带来了根本性的变化,如果说微型计算机的出现使现代的科学研究得到了质的飞跃,那么微型计算机控制技术的出现则是给现代工业控制测控领域带来了一次新的革命。
目前,微处理器8086在工业控制系统诸多领域得到了广泛的应用,由于它具有极好的稳定性,更快和更准确的运算精度。
当前,微机测控系统的发展非常迅速,应用也极为广泛,它由于体积小、功能强、性能稳定、价格低廉等优点,使其在工业控制系统诸多领域得到了极为广泛的应用。
在此基础上发展起来的智能仪器无论是在测量的准确度、灵敏度、可靠性、自动化程度、应用功能等方面或在解决测试技术问题的深度及广度方面都有了巨大的发展,以一种崭新的面貌展现在人们的面前。
微机原理课程设计一、课程设计背景。
微机原理是计算机专业的一门重要课程,它主要介绍计算机硬件系统的基本原理和结构,对于培养学生的计算机基本功和解决实际工程问题具有重要意义。
本课程设计旨在通过实际操作,加深学生对微机原理知识的理解,提高他们的动手能力和解决问题的能力。
二、课程设计内容。
1. 总体设计要求。
本课程设计旨在设计一个简单的微机系统,包括CPU、存储器、输入输出设备等基本组成部分。
学生需要通过课程设计,了解微机系统的基本组成和工作原理,掌握微机系统的设计方法和技术。
2. 课程设计步骤。
(1)确定系统结构。
首先,学生需要确定所设计微机系统的结构,包括CPU的选择、存储器的组织、输入输出设备的设计等。
在确定系统结构的过程中,学生需要考虑系统的性能、成本和可扩展性等因素。
(2)系统设计与实现。
在确定系统结构之后,学生需要进行系统的设计和实现。
这包括CPU的指令系统设计、存储器的地址映射和数据传输、输入输出设备的接口设计等。
在设计和实现的过程中,学生需要考虑系统的稳定性、可靠性和实用性。
(3)系统调试与测试。
完成系统设计和实现之后,学生需要进行系统的调试和测试。
这包括系统的功能测试、性能测试和稳定性测试等。
通过调试和测试,学生可以发现系统中存在的问题,并进行及时的修改和优化。
三、课程设计评价。
通过本课程设计,学生可以深入了解微机系统的基本原理和结构,掌握微机系统的设计方法和技术。
同时,通过实际操作,学生可以提高动手能力和解决问题的能力。
本课程设计旨在培养学生的计算机基本功,为他们将来的工程实践打下坚实的基础。
四、课程设计展望。
微机原理课程设计是计算机专业的一门重要课程,它对学生的综合能力有较高的要求。
随着计算机技术的不断发展,微机原理课程设计也将不断更新和完善,以适应新技术的发展和应用。
希望通过本课程设计,可以激发学生的学习兴趣,培养他们的创新精神和实践能力,为我国计算机技术的发展做出贡献。
五、总结。
微机原理课程设计1. 引言微机原理是计算机专业的一门重要课程,通过学习这门课程,学生能够理解计算机系统的基本原理和结构,并掌握微机系统的设计与实现方法。
为了提高学生的实践能力和动手能力,一般会在微机原理课程中设置一项课程设计,让学生通过实际应用所学的知识,完成一个小型的微机系统设计。
本文将以微机原理课程设计为话题,探讨微机原理课程设计的重要性、设计内容和步骤。
同时,还将给出一些实用的设计建议和注意事项,帮助学生顺利完成微机原理课程设计。
2. 微机原理课程设计的重要性微机原理课程设计是微机原理课程的重要组成部分,它能够帮助学生将所学的知识应用到实际项目中,提高实践能力和动手能力。
通过课程设计,学生不仅可以加深对微机原理的理解,还可以培养问题解决能力和团队协作能力。
此外,微机原理课程设计还能够帮助学生更好地理解课程内容,加深对计算机系统结构和工作原理的认识。
3. 微机原理课程设计的内容和步骤微机原理课程设计的内容和步骤可以根据具体的教学计划和课程要求而定。
一般来说,微机原理课程设计主要包括以下几个方面:3.1 设计题目的确定首先,需要根据教师的要求和学生的实际情况,确定一个适合的设计题目。
设计题目要具有一定的难度和挑战性,能够充分发挥学生的创造力和动手能力。
3.2 系统需求分析设计题目确定后,需要进行系统需求分析。
通过分析设计题目的背景和要求,明确系统的功能和性能要求。
同时,还需要对硬件和软件资源进行分析,确定设计的范围和限制。
3.3 系统设计和实现根据系统需求分析的结果,进行系统设计和实现。
系统设计包括硬件和软件设计两个方面。
硬件设计主要包括选择适当的微处理器、外围设备和接口电路等;软件设计则包括编写程序、调试和测试等。
3.4 系统测试和调试在系统设计和实现完成后,需要进行系统测试和调试。
通过运行测试程序和测试数据,验证系统的功能和性能是否符合设计要求。
同时,还需要对系统的稳定性和可靠性进行测试,确保系统可以正常运行。
简易微机原理课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握简易微机的基本原理和组成结构,理解微机的工作原理和操作方法。
技能目标要求学生能够使用微机进行简单的编程和操作,具备解决实际问题的能力。
情感态度价值观目标要求学生培养对微机的兴趣和好奇心,提高信息技术的素养,认识到微机在现代社会中的重要性和应用前景。
通过分析课程性质、学生特点和教学要求,明确课程目标,将目标分解为具体的学习成果。
学生将能够理解微机的基本原理和组成结构,能够使用微机进行简单的编程和操作,解决实际问题。
学生还将培养对微机的兴趣和好奇心,提高信息技术的素养,认识到微机在现代社会中的重要性和应用前景。
二、教学内容根据课程目标,选择和教学内容,确保内容的科学性和系统性。
教学大纲将明确教学内容的安排和进度,指出教材的章节和列举内容。
本课程的教学内容将包括以下几个方面:1.微机的基本原理:介绍微机的工作原理和基本组成结构,包括中央处理器、内存、输入输出设备等。
2.微机的操作方法:讲解如何使用微机进行操作,包括启动和关闭微机、使用键盘和鼠标、操作桌面和应用程序等。
3.简单的编程:介绍基本的编程概念和编程语言,教授学生如何编写简单的程序,实现特定的功能。
4.解决实际问题:通过案例分析和实验操作,让学生运用所学的知识和技能解决实际问题,如编写简单的计算器程序、制作简单的电子等。
三、教学方法选择合适的教学方法,如讲授法、讨论法、案例分析法、实验法等,以激发学生的学习兴趣和主动性。
1.讲授法:通过教师的讲解和演示,向学生传授微机的基本原理和操作方法,提供系统的知识体系。
2.讨论法:学生进行小组讨论和交流,鼓励学生提出问题、分享观点,培养学生的思考和表达能力。
3.案例分析法:通过分析实际案例,让学生将所学的知识应用到具体情境中,提高学生的问题解决能力。
4.实验法:安排实验课程,让学生亲自动手操作微机,进行编程和实验操作,增强学生的实践能力。
微机原理课程设计
本设计是一个微机原理课程的实践项目,旨在帮助学生深入理解微机原理的各个方面,并通过实践项目的完成,提高学生的实际操作能力和问题解决能力。
项目一:数字电路实现与逻辑运算
本项目旨在通过使用数字集成电路,实现各种逻辑门电路,并通过逻辑门电路进行各种逻辑运算。
学生需要选择合适的器件进行实验搭建,使用实验仪器对电路进行测试,并记录和分析实验结果。
学生需要了解各种逻辑门的基本工作原理,学会根据逻辑运算需求设计电路,并能够进行故障排除和问题解决。
项目二:微处理器控制实验
本项目旨在通过使用微处理器,实现各种控制功能。
学生需要选择合适的微处理器芯片,设计控制电路,并通过编程实现各种控制任务。
学生需要了解微处理器的基本工作原理,学会使用开发工具进行编程,并能够进行调试和问题解决。
项目三:接口电路设计与实现
本项目旨在通过设计和实现各种接口电路,将微处理器与外部设备进行连接和通信。
学生需要选择合适的接口电路芯片,设计电路连接方式,并通过编程实现与外部设备的数据传输和通信。
学生需要了解各种接口电路的基本原理,学会使用接口电路芯片的功能和特性,并能够进行故障排除和问题解决。
总之,通过以上项目的设计与实践,能够帮助学生深入理解微
机原理的各个方面,并提高他们的实际操作能力和问题解决能力。
简单微机原理课程设计一、课程目标知识目标:1. 让学生掌握微机的基本原理,包括CPU的结构与功能、内存的工作原理、输入输出设备的作用。
2. 使学生理解微机系统的组成,包括硬件和软件的协调工作方式。
3. 让学生了解微机的发展历程,掌握不同时期微机技术的特点。
技能目标:1. 培养学生运用所学的微机原理,分析并解决简单微机系统问题的能力。
2. 提高学生动手实践能力,能够组装和调试简单的微机系统。
3. 培养学生查阅相关资料,了解微机技术最新发展的能力。
情感态度价值观目标:1. 培养学生对微机技术的兴趣,激发他们探索未知、勇于创新的热情。
2. 培养学生的团队协作意识,使他们在学习过程中学会分享、交流和合作。
3. 引导学生认识到微机技术在国家发展和个人生活中的重要性,培养他们的责任感和使命感。
本课程针对的学生特点是具有一定电子技术基础,好奇心强,喜欢探索新知识。
在教学过程中,要注重理论与实践相结合,充分调动学生的主观能动性,培养他们的问题解决能力和创新意识。
通过本课程的学习,期望学生能够掌握简单微机原理,为今后的学习和工作打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分:1. 微机概述:介绍微机的发展历程、应用领域及发展趋势。
- 教材章节:第一章 微机概述2. 微机硬件系统:讲解CPU、内存、输入输出设备等硬件组成部分的工作原理及相互关系。
- 教材章节:第二章 微机硬件系统3. 微机软件系统:介绍操作系统、编程语言等软件组成部分的基本概念和应用。
- 教材章节:第三章 微机软件系统4. 微机组装与调试:指导学生动手组装微机系统,并进行调试。
- 教材章节:第四章 微机组装与调试5. 微机故障分析与维修:分析常见微机故障现象,讲解故障诊断与维修方法。
- 教材章节:第五章 微机故障分析与维修6. 微机新技术与发展趋势:探讨当前微机领域的热点技术,如人工智能、物联网等,并展望未来发展。
- 教材章节:第六章 微机新技术与发展趋势教学内容安排与进度:1. 微机概述(1课时)2. 微机硬件系统(2课时)3. 微机软件系统(2课时)4. 微机组装与调试(2课时)5. 微机故障分析与维修(2课时)6. 微机新技术与发展趋势(1课时)在教学过程中,要注重理论与实践相结合,结合教材内容,有针对性地进行讲解和实操演示,使学生在掌握基本原理的同时,提高动手实践能力。
目录1 设计任务................................................................................................................................2 设计方案................................................................................................................................ 3硬件设计.................................................................................................................................3.1 AT89C51简介 .............................................................................................................3.2 MAX232芯片简介 .......................................................................................................3.3 串行通信电路 ............................................................................................................4 软件设计................................................................................................................................4.1 BIOS串行通信口功能 ...............................................................................................4.2 单片机串行口控制寄存器及波特率的计算 ............................................................4.3 程序流程图.................................................................................................................4.3.1 PC机部分程序流程图 ....................................................................................4.3.2 单片机部分 .....................................................................................................5 心得体会................................................................................................................................参考文献....................................................................................................................................附录一........................................................................................................................................附录二........................................................................................................................................计算机通信系统设计1 设计任务1. 画出简要的硬件原理图,编写通信程序。
微机原理课程设计88一、课程目标知识目标:1. 理解微机原理的基本概念,掌握微处理器的基本结构和工作原理。
2. 学习并掌握汇编语言编程的基本方法,能够阅读和编写简单的汇编程序。
3. 了解微机系统中的存储器、输入输出接口以及中断系统的工作原理。
技能目标:1. 能够运用所学知识,设计简单的微机应用系统,完成基本的输入输出控制功能。
2. 通过实践操作,提高学生对汇编语言的编程能力,培养其逻辑思维和问题解决能力。
3. 培养学生运用所学知识分析和解决实际问题的能力,提高团队协作和创新能力。
情感态度价值观目标:1. 培养学生对微机原理课程的兴趣,激发学生自主学习的积极性。
2. 增强学生的动手实践能力,培养其勇于探索、不断进取的精神风貌。
3. 培养学生的集体荣誉感,使其认识到团队合作的重要性,树立正确的人生观和价值观。
本课程针对88年级学生的认知特点和知识水平,注重理论与实践相结合,以培养学生的实际操作能力和创新能力为核心。
课程目标既关注知识技能的掌握,又强调情感态度价值观的培养,旨在提高学生的综合素质,为将来的学习和工作打下坚实基础。
通过本课程的学习,学生将能够掌握微机原理的基本知识,具备一定的汇编语言编程能力,并能在实际项目中运用所学知识解决实际问题。
二、教学内容1. 微机原理概述:介绍微处理器的发展历程、微机系统的组成及其工作原理。
教材章节:第一章 微机原理概述2. 微处理器结构:详细讲解CPU的结构、寄存器组、指令系统等。
教材章节:第二章 微处理器结构3. 汇编语言编程:介绍汇编语言的语法、指令、伪指令,以及编程技巧。
教材章节:第三章 汇编语言编程4. 存储器系统:阐述存储器分类、存储器芯片、内存管理及扩展技术。
教材章节:第四章 存储器系统5. 输入输出接口:讲解I/O端口、I/O指令、中断系统、DMA传输等。
教材章节:第五章 输入输出接口6. 微机应用系统设计:结合实际案例,指导学生进行微机应用系统的设计与实现。
微机原理课程设计计时秒表一、课程目标知识目标:1. 理解微机原理中计时器的基本工作原理和编程方法;2. 掌握利用微机实现计时秒表功能的相关知识点,如中断处理、定时器计数器的使用;3. 了解微机系统中的时钟概念及其在计时中的应用。
技能目标:1. 能够运用所学知识,设计并编写一个具有启动、停止、计时应答等基本功能的计时秒表程序;2. 培养学生的实际操作能力,通过编程实践掌握微机原理的应用;3. 提高学生分析问题、解决问题的能力,学会调试程序并优化计时精度。
情感态度价值观目标:1. 培养学生对微机原理课程的兴趣,激发学习热情;2. 增强学生的团队合作意识,培养在项目实践中的沟通协调能力;3. 培养学生严谨、求实的科学态度,认识到科技发展对生活的影响。
课程性质:本课程为微机原理课程设计的一部分,侧重于理论与实践相结合,以项目为导向,培养学生的实际操作能力和创新精神。
学生特点:学生已具备一定的微机原理知识基础,具有较强的学习能力和动手能力,但实际编程经验尚不足。
教学要求:结合学生特点,注重实践操作,循序渐进地引导学生掌握计时秒表的设计与实现,强调知识的实用性,提高学生的综合运用能力。
通过课程目标的具体分解,确保学生能够达到预期的学习成果,并为后续教学设计和评估提供明确依据。
二、教学内容本课程教学内容主要包括以下几部分:1. 计时器原理回顾:复习微机原理中定时器/计数器的工作原理,特别关注Intel 8051微控制器中的定时器结构和使用方法。
- 教材章节:第三章“微控制器的基本结构与工作原理”,第四节“定时器/计数器”。
2. 中断处理机制:讲解中断的概念、中断处理过程,以及如何利用中断实现计时功能。
- 教材章节:第四章“中断系统”,第一节“中断的基本概念”,第二节“中断处理过程”。
3. 计时秒表的编程设计:教授如何编写程序,实现计时秒表功能,包括启动、停止、计时应答等。
- 教材章节:第六章“微控制器编程与应用”,第三节“定时器编程”。
、微机原理课程设计—数据采集系统(查询法)#(一、课设目的进一步掌握微机原理只是,了解危机在实时采集过程中的应用,学习、掌握编程和程序调试方法。
,二、课设内容用查询法,将ADC 0809通道0外接0~5V电压,转换成数字量后,在七段LED数码管上,以小数点后两位(几十毫伏)的精度,显示其模拟电压的十进值;0809~道0的数字量以线性控制方式送DAC0832输出,当通道O的电压为5V时,0832的OUT为0v,当通道O的电压为0时,0832的OUT为2.5V;此模拟电压再送到ADC0809通道1,转换后的数字量在CRT上以十六进制显示;通道0的数字量经74LS574输出到八位LED上,且以一定的要求,点亮LED指示灯。
调整电位器,用示波器或三用表观察0832的变化,观察七段LED数码管数值的变化,观察LED灯的变化,ADC 0809的CLK脉冲,由定时器8254的OUT0提供;ADC 0809的EOC信号,用8255的PC0检测;74LS574外接的LED灯变化如下:若电压值小于0.5V,则最低位(DO)’LED灯亮,若电压值大于4.5V,则最高位LED灯亮,若电压值在0.5V~4.5V,则八位LED灯由低向高变化亮,且高位LED灯亮时低位灯全亮。
要有较好的人机对话界面;控制程序的运行。
三、硬件设计1、电原理框图见附件12、电原理框图工作过程的简要说明【(1)、ADC 0809的INO采集电位器0—5V电压,INl采集0832输出的模拟量。
(2)、DAC 0832将ADC 0809的INO数字量后重新转换成模拟量输出。
(3)、8255用于检测ADC 0809转换是否,为七段LED数码管显示提供显示驱动信息。
(4)、七段LED数码管显示ADC 0809的INO的值。
(5)、74LS574驱动八位发光二极管,使它们按要求点亮:来指示当前采样值的范围。
(6)、8254提供ADC 0809的采样时钟脉冲。
(7)、74LSl38译码器为各芯片提供地址信息。
四、软件设计【首先进行程序初始化显示提示信息,判断是否有键按下,按下1则继续往下执行,按下2则退出。
首先对8254进行初始化选择工作方式及赋初值,然后启动0809的IN0,接着初始化8255,并检测PA7的状态检测转换是否,否继续检测直至EOC为1,然后读采样值并保存,将其经线性转换后送0832,启动0809的IN1,然后重新对8255初始化及检测PA7的EOC状态端口,直至为1,读IN1的采样值并保存,将读出值经线性转换后送往CRT显示,然后将保存的INO采样值进行量纲转换,调用数码显示子程序。
然后对保存的IN0采样值进行比较,若小于,74574只驱动最低位,最低位亮,若大于则只有最高位亮,在中间值依次点亮一位,如大于小于则最低两位亮,在至间低三位亮,在至间低三位亮等。
在和间选择六个值依次控制选择点亮LED灯.最后判断主键盘是否有键按下,有结束,无重新回到启动0809的IN0程序段。
最后列写数码管显示的子程序、CRT 显示子程序、延时子程序。
1、主程序流图见附录22、程序DATA SEGMENTMES1 DB 'PRESS 1 TO BEGIN!',0DH,0AHDB 'PRESS 2 TO QUIT!',0DH,0AH,0DH,0AH,'$'MES2 DB 'IN1 DATA= ','$'【MES3 DB 0DH,0AH,'$'K0 DBK1 DBS DB 3 DUP()DCTBL1 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,3EHDCTBL2 DB 0BFH,86H,0DBH,0CFH,0E6H,0EDH,0FDH,87H,0FFH,0DFHS1 DB 01H【S2 DB 80HDATA ENDSSTACK1 SEGMENT PARA STACK 'STACK'DB 256 DUP()STACK1 ENDSCODE SEGMENT)ASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXLEA DX,MES1MOV AH,9INT 21HLOP1: MOV DL,0FFH/MOV AH,6INT 21HJZ LOP1CMP AL,'1'JZ DACMP AL,'2'JZ EXIT1JMP START—DA: MOV AL,36H ;8254初始化MOV DX,306CHOUT DX,ALMOV AL,00H ;8254赋初值MOV DX,3060HOUT DX,ALMOV AL,01H$MOV DX,3060HOUT DX,ALBE: MOV AL,00H ;启动0809的IN0MOV DX,3000HOUT DX,ALL1: MOV AL,90H ;8255初始化。
MOV DX,302CHOUT DX,ALMOV DX,3020H ;8255的PA7检测EOC状态IN AL,DXTEST AL,80HJZ L1MOV DX,3000H ;读0809采样值IN AL,DX/MOV K0,AL ;保存0809采样值MOV AL,K0 ;线性控制方式转换电压,计算公式-1/2(X-5) SUB AL,0FFHROR AL,1NEG ALMOV K1,AL·MOV DX,30E0H ;把IN0计算值送给0832OUT DX,ALMOV AL,10H ;启动0809的IN1MOV DX,3004HOUT DX,ALL2: MOV AL,90H ;8255PA7检测EOC状态MOV DX,302CH\OUT DX,ALMOV DX,3020HIN AL,DXTEST AL,80HJZ L2NEXT: MOV DX,3004H ;读IN1采样值IN AL,DX\MOV AL,7FHMOV BL,K0SHR BL,1SUB AL,BLMOV K1,AL ;保存IN1LEA DX,MES2MOV AH,9—INT 21HJMP DEEXIT1:JMP EXITDE: MOV AL,K1 ;CRT显示IN1的值MOV BL,AL}AND AL,0F0HMOV CL,4ROR AL,CLCALL CRT1AND AL,0FHCALL CRT1—MOV DL,0DHMOV AH,2INT 21HMOV AL,K0 ;量纲转换 MOV AH,00HMOV BL,51DIV BL-LEA SI,SMOV [SI],ALINC SIMOV AL,AHMOV BL,10MUL BLMOV BL,51DIV BL[MOV [SI],ALINC SIMOV AL,AHMOV BL,10MUL BLMOV BL,51DIV BLCMP AH,25&JA L3JMP L4L3: ADD AL,1L4: MOV [SI],ALCALL DISPMOV AL,K0CMP AL,19H@JB L5CMP AL,3BHJB L6JB L7CMP AL,7FHJB L8CMP AL,0A1H~JB L9CMP AL,0C3HJB L10CMP AL,0E6HJB L11MOV DX,3080HMOV AL,80H$OUT DX,ALJMP L12L5: MOV DX,3080HMOV AL,01HOUT DX,ALJMP L12L6: MOV DX,3080HMOV AL,00000011B ^OUT DX,ALJMP L12L7: MOV DX,3080HMOV AL,00000111B OUT DX,ALCALL DELAYJMP EXIT0L8: MOV DX,3080H,MOV AL,00001111B OUT DX,ALJMP L12L9: MOV DX,3080HMOV AL,00011111B OUT DX,ALJMP L12L10: MOV DX,3080H~MOV AL,00111111B OUT DX,ALJMP L12L11: MOV DX,3080HMOV AL,01111111BOUT DX,ALL12: CALL DELAY。
EXIT0:MOV DL,0FFHMOV AH,6INT 21HJNZ EXITJMP BEEXIT: MOV AH,4CH!INT 21HDISP PROC NEARPUSH DSPUSH CXPUSH DXPUSH AXPUSH BX…MOV AL,B ;8255初始化MOV DX,302CHOUT DX,ALDIS1: MOV SI,OFFSET S ;七段数码管显示IN0转换为十进制后的个位、十分位、百分位的值MOV AL,[SI] ;显示个位LEA BX,DCTBL2%XLATMOV DX,3024HOUT DX,ALMOV AL,000001000BMOV DX,3020HOUT DX,ALCALL DELAYINC SI—MOV AL,[SI] ;显示十分位LEA BX,DCTBL1XLATMOV DX,3024HOUT DX,ALMOV AH,000010000BMOV AL,AH-MOV DX,3020HOUT DX,ALCALL DELAYINC SIMOV AL, [SI] ;显示百分位LEA BX,DCTBL1XLAT【MOV DX,3024HOUT DX,ALMOV AL,100000BMOV DX,3020HOUT DX,ALCALL DELAYPOP BX>POP AXPOP DXPOP CXPOP DSRETDISP ENDPCRT1 PROC ;CRT显示子程序-PUSH AXPUSH DXADD AL,30HCMP AL,39HJBE D0ADD AL,7D0: MOV DL,ALMOV AH,2^INT 21HPOP DXPOP AXRETCRT1 ENDPDELAY PROC NEAR ;DELAY子程序PUSH CX【PUSH BXMOV BX,18HDEL1: MOV CX,0FFFFHLOOP $DEC BXJNZ DEL1POP BX:POP CXRETDELAY ENDPCODE ENDSEND START五、编程和调试中遇到的问题刚开始的时候LED数码管不亮,经检查发现是插线一端接错位置,改正后数码管亮,但发现调整电位器时,八位发光二极管的点亮次序与预计值不同,且LED数码管还会不停闪动。
经检查发现是排线接触不良,对可能接触不良的排线进行排查更换,最终LED和发光二极管正常显示。
~编译时,程序报错Address Out of Range ,即跳转时超程。
