常用仪器的使用实验报告(共9篇)
常用仪器的使用实验报告(共9篇)1. 热电偶温度计的使用实验报告实验目的：了解热电偶温度计的基本原理和使用方法，掌握热电偶温度计的精度及注意事项。
实验原理：热电偶是利用两个不同金属的热电势产生温度差，将其转化为温度值的温度传感器。
它由两种不同金属的不同长度的导线组成，通常是铜和铜镍合金，两种导线的连接处称为热电接头。
当两个热电接头连接在温度不同的物体上时，由于两种金属的热电势差异，将产生一种电动势，这种电动势与温差成正比，由此可以测量物体的温度。
实验器材及药品：热电偶温度计、数字显示温度计、热水、冷水。
实验步骤：1. 将热电偶温度计接好线，将触头插入被测物体中。
2. 开始记录温度值，可以使用数字显示温度计对热电偶温度计的测量结果进行实时监测。
3. 改变被测物体的温度，比如将升温的热水倒入容器中，或者将降温的冷水倒入容器中。
4. 记录不同温度下的测温结果，并比较实验结果与实际值的误差，分析误差的可能原因。
注意事项：1. 热电偶温度计不能被弯曲或扭曲，否则会影响测量精度。
2. 热电偶接头处应该接触紧密，否则会产生不均匀的温度分布。
3. 热电偶测量的范围取决于热电偶用于测量的材料，对于不同的物质应该选择合适的热电偶。
实验结果：在实验中，我们记录了不同温度下的热电偶测量结果，发现与实际值的误差不大，具有较高的精度。
同时，我们发现热电偶温度计在测量温度差较小的物体时误差更小，测量范围大小直接影响测量精度。
在实验过程中，我们注意到热电偶接触不良时，测量结果出现波动，因此应该保证接触紧密。
pH计测量的原理是利用放置于被测液体中的电极对水中的疏水离子进行测量。
pH计是一种电化学传感器，其基本原理是靠量化氢离子浓度从而量化液体或其他物质的酸碱度。
pH计、标准缓冲溶液，待测液体。
1. 打开pH计电源，确保电极接好线。
2. 将电极放置于标准缓冲液中，按照说明书上的要求进行校准。
3. 将电极放置于待测液体中，读取pH测量值。
实验一常用仪器的使用（示波器、万用表）
实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。
这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。
⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。
2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。
⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。
将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。
然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。
依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。
分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。
保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。
3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。
将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。
实验一--水准仪的认识及使用
实验一--水准仪的认识及使用水准仪是一种用来测量地面高程差的仪器，在土木工程、建筑工程、地质勘察、测量工程等领域有广泛的应用。
本实验将带大家认识水准仪的基本原理、使用方法和注意事项，帮助大家更好地完成测量任务。
一、实验目的1. 了解水准仪的基本原理和构造。
2. 掌握水平测量法的基本操作方法。
3. 学会使用水准仪进行高程测量。
二、实验原理水准仪是一种利用液面一致性原理（液面都在同一水平面上）来精确测量高程差异的仪器。
其基本原理是通过放置水平的测量毛细管和气泡管来保证水平线，观测水平线和垂直线的位置来测量高差。
水准仪的主要结构组成如下：1. 望远镜：用于通过观察目标点和水平仪圆心的距离差来测量高程差。
2. 水平仪：保证仪器望远镜和目标点在同一水平面上。
3. 三脚架：用于支撑整个仪器。
4. 水准仪箱体：用于固定望远镜、水平仪和气泡管等测量元器件。
5. 气泡管：用于检测望远镜是否在同一垂直面上，保证数据的精度。
三、实验步骤1. 安装水准仪将水准仪放置在平稳的地面上，三脚架张开水平，使得水准仪可以均匀受力，望远镜正对目标点，调整望远镜的方向和高度，使目标点和十字线中心重合。
2. 开始测量观测目标点和水准仪十字线交点的位置，用目镜内的毛细管测出目标点与水准仪望远镜光轴的高差，然后以水准仪为基准，依次观测所需目标点的高差。
3. 操作要点在进行水准测量时，需要注意以下几点：（1）水准仪必须放在平稳、坚固的地面上，并且保持三脚架处于水平状态，避免因不平衡或移位造成误差。
（2）进行观测时应采用低照光源，避免反射光干扰观测。
（3）望远镜式水准仪的准直器必须在观测前进行调整和检查，保证观测数据准确无误。
（4）水准仪的存放应注意轻拿轻放，避免碰撞和摔落造成损坏或误差。
四、实验注意事项1. 测量时应注意目镜镜头清洁，便于观测并且不影响数据准确度。
2. 在观测数据时，必须确保水准仪的三脚架同时接触地面，并且调整不动。
3. 把水准仪移动到下一测点时应将三脚架先移动到下一位置，然后再将水准仪移动过去。

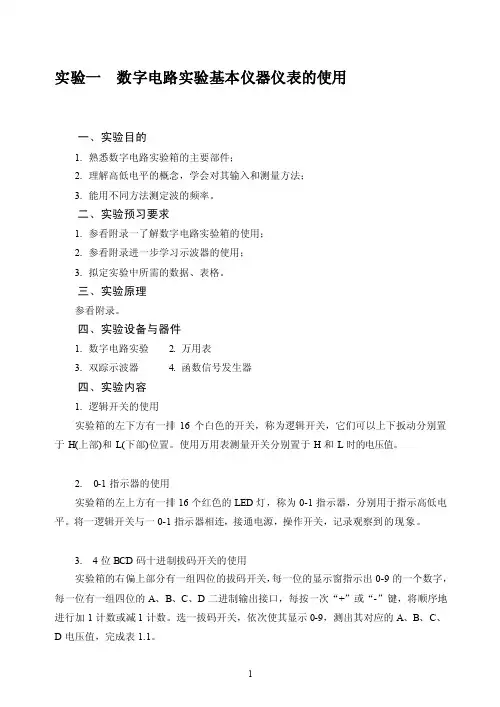

数字电路实验基本仪器仪表的使用
实验一数字电路实验基本仪器仪表的使用一、实验目的1. 熟悉数字电路实验箱的主要部件；2. 理解高低电平的概念，学会对其输入和测量方法；3. 能用不同方法测定波的频率。
二、实验预习要求1. 参看附录一了解数字电路实验箱的使用；2. 参看附录进一步学习示波器的使用；3. 拟定实验中所需的数据、表格。
三、实验原理参看附录。
四、实验设备与器件1. 数字电路实验2. 万用表3. 双踪示波器4. 函数信号发生器四、实验内容1. 逻辑开关的使用实验箱的左下方有一排16个白色的开关，称为逻辑开关，它们可以上下扳动分别置于H(上部)和L(下部)位置。
使用万用表测量开关分别置于H和L时的电压值。
2. 0-1指示器的使用实验箱的左上方有一排16个红色的LED灯，称为0-1指示器，分别用于指示高低电平。
将一逻辑开关与一0-1指示器相连，接通电源，操作开关，记录观察到的现象。
3. 4位BCD码十进制拔码开关的使用实验箱的右偏上部分有一组四位的拔码开关，每一位的显示窗指示出0-9的一个数字，每一位有一组四位的A、B、C、D二进制输出接口，每按一次“+”或“-”键，将顺序地进行加1计数或减1计数。
选一拔码开关，依次使其显示0-9，测出其对应的A、B、C、D电压值，完成表1.1。
4. 带16位译码驱动的LED数码管的使用实验箱上方有8只LED数码管，右边6只自16位译码驱动，有四个输入接口A、B、C、D，从这些接口输入，可显示0-F电源连通。
(1)将一拔码开关的四位A、B、C、D输出与带译码驱动的LED数码管输入接口相连，依次拔动拔码开关，查看显示结果。
(2) 将带译码驱动的LED数码管输入接口与四个逻辑开关相连。
依次拔动开关，使其依次表示0000-1111查看显示结果。
完成表1.2表1.2 带译码驱动的LED数码管显示的形状5. 基准脉冲信号发生器的使用实验提供了三路防抖动键控脉冲信号，14个标准频率的方波信号源和一个可用作计数的频率连续可调的脉冲信号源。
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
实验一 基本电工仪表使用及测量误差分析
实验一 基本电工仪表使用及测量误差分析一、实验目的1. 掌握电压表、电流表等使用方法。
2. 会测定电压表、电流表准确度。
3. 学会减少电表对测量结果的影响及测量误差的计祘。
二、实验原理用电工测量仪表测量一个电量时，仪表的指示值Ax 与被测量的实际值Ao 之间，不可避免地存在一定的误差，它可用两种形式表示：绝对误差：△＝Ax －Ao相对误差：ν＝oA ∆×100% 用仪表测量会影响测量误差的因素很多（可参阅“附录一”或相关书籍），下面仅讨论其中的两个主要因素及处理方法。
1． 仪表准确度对测量误差的影响：仪表准确度关系到测量误差的大小。
目前，我国直读式电工测量仪表准确度分为0.1，0.2，0.5，1.0，1.5，2.5和5.0七个等级。
这些数字表示仪表在正常工作条件下进行测量时产生的最大相对误差的百分数。
仪表准确度等级通常标在仪表面板上。
仪表使用过程中应定期进行校验，最简单的校验方法是比较法。
按仪表校验规定，必须选取比被校表的准确度等级至少高2级的仪表作为标准表，校验可用图1－1所示电路。
图1－1 比较法校验电路在仪表的整个刻度范围内，逐点比较被校表与标准表的差值△，根据△最大值的绝对值m ∆与被校表量程Am 之比的百分数%100mm m A ∆=ν，可以确定被校表的准确度等级。
如测得结果%1.2=νm，则被校表的准确度等级νn 为2.5级。
例：有一准确度为2.5级的电压表，其量程为100V ，在正常工作条件下，可产生的最大绝对误差（即：由于仪表本身结构的不精确所产生的基本误差）为：m n U U ⨯=∆ν＝±2.5％×100＝±2.5（V ）对于量程相同的仪表，νn越小，所产生的U ∆就越小。
恒压源被测表恒压源被测表(a)校验电压表(b)校验电流表另外，用上述电压表分别测量实际值U 为5V 和100V 的电压时，测量结果的相对误差分别为：%5.2%1001005.2%50%10055.2%1008020±=⨯±=±=⨯±=⨯∆=ννU U可见，在选用仪表量程时，被测量程值愈接近仪表满量程值，相对测量误差越小。
中国大学mooc《电子技术实验基础(一：电路分析)(电子科技大学) 》满分章节测试答案
title电子技术实验基础（一：电路分析)（电子科技大学）中国大学mooc答案100分最新版content实验1-1 常用电子测量仪器的使用——数字示波器的使用数字示波器的使用单元测试题1、如图所示示波器的面板旋钮中，标出哪个按键是垂直通道的菜单按键A:AB:BC:CD:D答案: A2、如图所示示波器的面板旋钮中，标出哪个旋钮是水平通道的位移旋钮A:AB:BC:CD:D答案: C3、若被测试的信号是交直流叠加信号，示波器的垂直耦合方式应该选择哪一挡A:AC耦合B:DC耦合C:接低耦合D:AC、DC均可答案: DC耦合4、如图所示示波器的探头，测试信号时，探头应该与测试端应如何连接A:探勾接信号端钮，黑色鳄鱼夹接地B: 探勾接地，黑色鳄鱼夹接信号端钮C: 可以任意连接D:以上均不正确答案: 探勾接信号端钮，黑色鳄鱼夹接地5、如下图所示第四个菜单栏中，如果测量时发现该菜单栏显示不是电压1X，而是电压10X，应该调节哪个按键或旋钮使其为电压1XA:旁边的按键切换选择B:VARIABLE旋钮C:AUTOSETD:关机重启答案: VARIABLE旋钮6、下图是所示是示波器探头的手柄阻抗拨动开关细节图，若手柄放在1X端，垂直菜单栏中第四栏应怎么调节？若手柄放在10X端，又该怎样调节？A:电压1X、电压10XB:电压10X、电压1XC:电压1X、电压1XD:任意选择不影响结果答案: 电压1X、电压10X7、如图所示示波器的显示屏上，哪个标示的是通道1的零基线位置A:AB:BC:CD:D答案: C实验1-2 常用电子测量仪器的使用——函数发生器和晶体管毫伏表的使用函数发生器和晶体管毫伏表单元测验1、信号源输出周期信号时频率显示如图所示，当前输出信号的频率是多少？A:1HzB:10HzC:1KHzD:10KHz答案: 1KHz2、信号源给后级网络提供正弦信号，如果信号源幅度显示窗口显示如图所示，表明现在后级网络得到的信号电压大小是？A:不确定B:电压峰值是111mVC:电压峰峰值是111mVD:电压有效值是答案: 不确定3、下列说法正确的是？A: 数字万用表可以测量函数发生器输出信号中的直流分量B: 函数发生器只用“输出幅度调节”旋钮进行幅度调节C:函数发生器可用“直流偏移”旋钮输出直流电压信号D:函数发生器输出信号电压的最大值和最小值之间相差60dB答案: 数字万用表可以测量函数发生器输出信号中的直流分量4、列说法正确的是？A:毫伏表是用来测量包括直流电压在内的电压值的仪表B:使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率C:毫伏表和万用表作为交流电压表都可以测量正弦信号的有效值，在没有毫伏表时，可以临时用万用表替代D:三角波信号和方波信号不能送入毫伏表测量答案: 使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率5、某个正弦交流信号的有效值是0.8V，毫伏表应选择哪一档进行测量？A:10VB:3VC:1VD:300mV答案: 1V实验2 正弦稳态时RLC元件电压电流相位关系的测试正弦稳态时RLC元件电压电流相位关系的测试1、采用课程实验方案测量电感元件的电压电流相位关系时，为了获得近似90°的电压、电流波形相位差，信号源的频率应：A:适当增大信号源的频率；B:适当减小信号源的频率；C:调节信号源的频率不会影响相位差的测试；D:以上措施都不会改善测量结果答案: 适当增大信号源的频率；2、采用课程实验方案测量电容元件的电压电流相位关系时，示波器测量波形如图所示，下面哪种说法正确：A:CH1通道为取样电阻的电压信号， CH2通道为信号源信号；B:CH1通道为信号源信号， CH2通道为取样电阻的电压信号；C:CH2通道为电容元件的电压信号， CH1通道为取样电阻的电压信号；D:无法判断答案: CH1通道为信号源信号， CH2通道为取样电阻的电压信号；3、测量示波器相位差时显示的两路波形如图所示，为了能正确测量，应适当调节面板中哪个旋钮:A:A;B:B;C:C;D:D答案: A;4、测量示波器相位差时显示的两路波形如图所示，为了减小读数误差，需要适当应适当调节面板中哪个旋钮 :A:A;B:B;C:C;D:D答案: D5、采用课程实验方案正确测量元件的电压电流相位关系时，示波器测量波形如图所示，由此可以判断当前测试的是哪种元件:A:电感；B:电容；C:电阻；D:无法判断答案: 电阻；实验3 一阶RC电路频率特性研究一阶RC电路频率特性研究1、关于一阶RC低通滤波器的截止频率fc，如下描述中哪一项是正确的？A:电阻保持不变，减小电容值， fc降低B:电阻保持不变，增大电容值， fc降低C:截止频率处的输出电压是最大输出电压的50%D:低通滤波器的带宽是fc ~∞答案: 电阻保持不变，增大电容值， fc降低2、根据一阶RC低通滤波器的相频特性公式，随着频率从低到高，相位差的正确变化规律是：A:从0°~ -90°B:从0°~90°C:从-45°~+45°D:从0°~-180°答案: 从0°~ -90°3、测试低通滤波器的幅频特性曲线时，此处假设截止频率是大于500Hz的，如下哪种说法不正确：A: 测试过程中保持电路的输入信号幅度一致B:在大于20Hz的较低频率处找到最大输出电压后，再以此为参照开始测试C: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率D:在各个频率点测试时，应当保证测试输出电压的毫伏表的指针偏转超过刻度线的⅓答案: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率。
基本测量的实验报告
基本测量的实验报告实验目的：掌握基本测量的方法，了解测量仪器的使用。
实验仪器：游标卡尺、螺旋测微器、天平、计时器。
实验内容：1. 使用游标卡尺测量不同物体的长度、宽度和高度，并计算体积。
2. 使用螺旋测微器测量不同物体的半径和直径，并计算体积。
3. 使用天平测量不同物体的质量。
4. 使用计时器测量不同物体的运动时间。
实验步骤：1. 使用游标卡尺进行长度测量：- 将游标卡尺的张口调至适当大小，将其横放于物体上表面，并保持水平。
- 轻轻将卡尺两触针对准物体的两侧，使其与物体表面紧密贴合。
- 读取游标尺上的标度值，取最接近的刻度值。
- 记录测量结果，计算体积时需要记录物体的长度、宽度和高度。
2. 使用螺旋测微器进行半径和直径测量：- 将螺旋测微器的测头放置于物体表面上，并轻轻旋转直到测头与物体表面接触。
- 读取螺旋测微器上的标度值（直径为两个相对的标度值的差），取最接近的刻度值。
- 记录测量结果，用于计算体积时需要记录物体的半径和直径。
3. 使用天平进行质量测量：- 将物体放置于天平盘上，待天平示数稳定后读取质量值。
- 记录测量结果，用于计算体积时需要记录物体的质量。
4. 使用计时器进行时间测量：- 将计时器启动，并记录物体开始运动的时间。
- 当物体达到目标位置时，停止计时器并记录物体运动的时间。
- 记录测量结果，用于计算物体的速度。
实验结果与分析：1. 利用测量仪器进行测量，可以得到物体的长度、宽度、高度、半径、直径、质量和运动时间等数据。
2. 根据测量数据，可以计算物体的体积和速度等物理量。
3. 实验过程中应注意测量仪器的使用方法，以避免误差的产生。
对于高精度要求的测量，应多次测量取平均值，以提高测量的准确度。
结论：通过本次实验，我掌握了基本测量的方法，了解了测量仪器的使用。
在日常生活和科学研究中，准确的测量是不可或缺的。
只有掌握了正确的测量方法和技巧，才能得到准确可靠的测量结果。
实验报告基本电工仪表的使用doc
实验报告基本电工仪表的使用篇一：实验一基本电工仪表的使用及测量误差的计算实验一基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2. 掌握指针式电压表、电流表内阻的测量方法。
3. 熟悉电工仪表测量误差的计算方法。
二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。
这就要求电压表的内阻为无穷大；电流表的内阻为零。
而实际使用的指针式电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。
误差的大小与仪表本身内阻的大小密切相关。
只要测出仪表的内阻，即可计算出由其产生的测量误差。
以下介绍几种测量指针式仪表内阻的方法。
2. 用“分流法”测量电流表的内阻如图1-1所示。
A为被测内阻(RA)的直流电流表。
测量时先断开开关S，调节电流源的输出电流I 使A表指针满偏转。
然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA＝IS＝I/2∴ RA＝RB∥R1可调电流源R1为固定电阻器之值，RB可由电阻箱的刻度盘上读得。
图 1-1 3. 用分压法测量电压表的内阻。
如图1-2所示。
V为被测内阻(RV)的电压表。
测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V的指针为满偏转。
然后断开开关S，调节RB使电压表V的指示值减半。
此时有：RV＝RB＋R1电压表的灵敏度为：S＝RV/U (Ω/V) 。
式中U为电压表满偏时的电压值。
4. 仪表内阻引起的测量误差（通常称之为方可调稳压源法误差，而仪表本身结构引起的误差称为仪表基图1-2 本误差）的计算。
（1）以图1-3所示电路为例，R1上的电压为R1 1 UR1＝─── U，若R1＝R2，则 UR1＝─ U 。
R1＋R2 2现用一内阻为RV的电压表来测量UR1值，当RVR1RV与R1并联后，RAB＝───，以此来替代RV＋R1RVR1────RV＋R1上式中的R1，则得U'R1＝────── U 图 1-3RVR1 ───＋R2 RV＋R1RVR1────RV＋R1 R1 绝对误差为△U＝U'R1－UR1＝U(─────—－────)RVR1 R1＋R2 ───＋R2 RV＋R1 －R2 1R2U化简后得△U＝───────────────── 2 2RV(R1＋2R1R2＋R2)＋R1R2(R1＋R2)U若 R1＝R2＝RV，则得△U ＝－─6vU'R1－UR1-U/6相对误差△U％＝─────×100％＝──×100％＝－33.3% UR1 U/2由此可见，当电压表的内阻与被则电路的电阻相近时，测量的误差是非常大的。
实验一常用电子仪器的使用PPT课件
示波器实验结果与分析
总结词
观察和测量信号波形
详细描述
通过实验，我们学会了如何使用示波器观察和测量信号波形。在实验过程中，我们了解 了示波器的基本原理、面板操作以及测量方法。同时，我们还学会了如何调整示波器的 参数以获得清晰的信号波形，并使用示波器进行信号的频率、幅度和周期等参数的测量。
信号发生器实验结果与分析
培养实验操作能力和安 全意识
实验要求
01
02
03
04
了解实验所需电子仪器的种类 和规格
掌握实验操作步骤和注意事项
正确记录实验数据和结果
分析实验误差和改进实验方法
02 常用电子仪器介绍
CHAPTER
万用表
01
02
03
功能描述
万用表是一种多功能的电 子测量仪器，可以测量电 压、电流、电阻等电学参 数。
详细描述
在使用频谱分析仪之前，需要先选择合适的频率范围和分辨率带宽。在测量信 号时，应将信号源接入频谱分析仪的输入端，并调整信号幅度和频率参数。同 时，应避免在有雷电或高压线附近使用频谱分析仪。
04 实验结果与分析
CHAPTER
万用表实验结果与分析
总结词
准确测量电压、电流和电阻
详细描述
通过实验，我们学会了如何使用万用表准确测量电路中的电压、电流和电阻。在实验过程中，我们需 要注意万用表的量程选择以及正确接线，以确保测量结果的准确性。同时，我们还了解了万用表的基 本原理和工作方式。
使用方法
首先选择合适的量程，然 后将红黑表笔分别接入待 测电路或元件两端。
注意事项
使用前应检查表笔是否完 好，量程是否选择正确， 避免测量时烧坏仪表。
示波器
功能描述

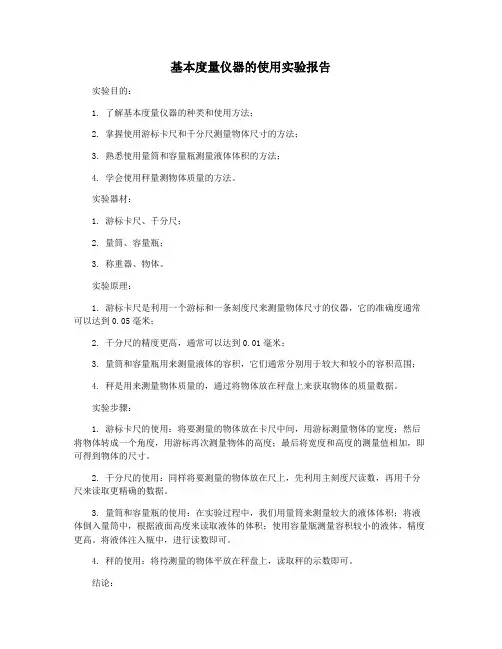

基本度量仪器的使用实验报告
基本度量仪器的使用实验报告
实验目的：
1. 了解基本度量仪器的种类和使用方法；
2. 掌握使用游标卡尺和千分尺测量物体尺寸的方法；
3. 熟悉使用量筒和容量瓶测量液体体积的方法；
4. 学会使用秤量测物体质量的方法。
实验器材：
1. 游标卡尺、千分尺；
2. 量筒、容量瓶；
3. 称重器、物体。
实验原理：
1. 游标卡尺是利用一个游标和一条刻度尺来测量物体尺寸的仪器，它的准确度通常可以达到0.05毫米；
2. 千分尺的精度更高，通常可以达到0.01毫米；
3. 量筒和容量瓶用来测量液体的容积，它们通常分别用于较大和较小的容积范围；
4. 秤是用来测量物体质量的，通过将物体放在秤盘上来获取物体的质量数据。
实验步骤：
1. 游标卡尺的使用：将要测量的物体放在卡尺中间，用游标测量物体的宽度；然后将物体转成一个角度，用游标再次测量物体的高度；最后将宽度和高度的测量值相加，即可得到物体的尺寸。
2. 千分尺的使用：同样将要测量的物体放在尺上，先利用主刻度尺读数，再用千分尺来读取更精确的数据。
3. 量筒和容量瓶的使用：在实验过程中，我们用量筒来测量较大的液体体积；将液体倒入量筒中，根据液面高度来读取液体的体积；使用容量瓶测量容积较小的液体，精度更高。
将液体注入瓶中，进行读数即可。
4. 秤的使用：将待测量的物体平放在秤盘上，读取秤的示数即可。
结论：
通过本次实验，我们学习了基本的度量仪器的分类和使用方法，这些仪器可以有效地测量物体的尺寸、液体的体积和质量，为我们的实验与生活提供了可靠的工具。
在实际应用中，我们需要注意读数的准确性，处理数据误差的方法也需要充分掌握。
实验1 基本仪器仪表的使用及基本定理的测定
实验1 基本仪器仪表的使用及基本定理的测定一、实验目的（1）熟悉电工实验工作台的结构特点及其器件的使用，掌握实验的基本方法。
（2）熟悉电工仪器仪表的主要技术性能指标及其使用方法，掌握电压、电流等电路基本参数的测量方法和测量误差的计算方法。
（3）验证基尔霍夫定律和叠加原理的正确性，加深对基尔霍夫定律和叠加原理的理解。
二、实验设备及材料通用电学实验台，直流稳压电源，直流电压表、直流电流表（或万用表），电阻和导线一批。
三、实验原理1、电路基本参数测量电压、电流等电路基本参数测量，主要是利用电压表、电流表（或万用表）进行直接测量。
在测量电压时，应把电压表并联在被测负载的两端。
为了使电压表并入后尽量不影响电路原工作状态，要求电压表的内阻远大于被测负载的电阻。
测量电流时，电流表必须串联在被测电路中。
电流表的内阻都很小，如果把电流表并接在负载两端，电流表将因流过很大的电流而烧毁。
测量直流电压和直流电流时，常用磁电式电流表。
在使用时必须注意仪表的正负极性必须和电路一致，否则仪表的指针将会反转，可能造成仪表损坏。
测量交流电压和交流电流时，常用电磁式电流表。
交流表的使用方法与直流表相同，只是没有极性之分，其测量的是有效值。
2、基尔霍夫电流定律KCL和电压定律KVLKCL指出：在电路中，在任何时刻，流进和流出任何一个节点的电流代数和为零。
即：∑i(t)=0，或∑I =0 (直流电路）。
KVL指出：在电路中，在任何时刻，任何一个回路或网络的电压降的代数和为零。
即：∑u(t)=0，或∑U =0 (直流电路）。
KCL 和KVL 是电路分析理论中最重要的基本定律，适用于线性电路、非线性电路、时变或非时变电路的分析和计算；也适用于时域或其他域（如频域）电路。
3、叠加原理在线性电路中，任何一条支路的电流（或其两端的电压），都可以看成是由电路中各个电压源（或电流源）单独作用时，在此支路中产生的电流（或电压）的代数和。
某电压源（或电流源）单独作用时，其他所有电压源（或电流源）均置零，即理想电压源短路，理想电流源开路。
实验一常用电子仪器仪表使用
表1.3
θ XXT((ddiivv))3600
一周期格数 XT＝
两波计算值
θ＝
θ＝
• 测量信号源输出电压频率及峰峰值，记入表 1.1。
信号电压频率
示波器测量值
周期（ms）
频率（Hz）
100Hz
信号电压毫伏表读 数（V）
示波器测量值
峰峰值（V）
有效值（V）
1KHz
10KHz
100KHz
• 2、测量两波形间相位差
• (1) 用双踪显示测量两波形间相位差
• ① 按图1.2连接实验电路， 将函数信号发生器 的输出电压调至频率为1KHz，幅值为2V的正弦 波，经RC移相网络获得频率相同但相位不同的两 路信号ui和uR，分别加到双踪示波器的输入端。
二 实验仪器使用及接线
1 电源开关
2 数字存储示波器使用
3 数字万用表
4 数字信号发生器
5 电源
6 交流毫伏表
• 三.实验内容与步骤
• 1、用示波器和交流毫伏表测量信号参数
• 调节函数信号发生器有关旋钮，使输出频率 分别为100Hz、1KHz、10KHz、100KHz， 有效值均为1V（交流毫伏表测量值）的正弦 波信号。
模电实验报告(1)
模拟电路课程设计实验一常用电子测量仪器的使用1.实验目的(1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原理和主要技术指标。
(2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。
2.实验原理示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。
示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。
YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。
为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。
在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y 轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。
函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。
由于用数字LED显示输出频率，读数方便且精确。
晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。
晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。
在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。
直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。
一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。
输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。
每组电源有3个端子，即正极、负极和机壳接地。
正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。
如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。
基本测量仪器的使用,实验报告
基本测量仪器的使用,实验报告一、实验目的本次实验的主要目的是熟悉并掌握几种基本测量仪器的使用方法，包括游标卡尺、螺旋测微器和天平，通过实际操作和测量，提高对长度、质量等物理量的测量精度和准确性，并培养严谨的科学态度和实验操作能力。
二、实验仪器1、游标卡尺（精度 002mm）2、螺旋测微器（精度 001mm）3、托盘天平（精度 01g）4、待测圆柱体、金属块等三、实验原理1、游标卡尺游标卡尺是一种比较精密的测量长度的仪器，它由主尺和游标两部分组成。
主尺的刻度间距为 1mm，游标上的刻度间距小于 1mm。
通过游标上的刻度与主尺上的刻度对齐的位置，可以读出小数部分的长度。
测量时，先读取主尺上的整数刻度，再看游标上哪条刻度线与主尺刻度线对齐，用游标上对齐的刻度线的序号乘以游标卡尺的精度，得到小数部分的长度，最后将整数部分和小数部分相加，即为测量结果。
2、螺旋测微器螺旋测微器是比游标卡尺更精密的测量长度的仪器，它的测量精度可以达到 001mm。
螺旋测微器主要由固定刻度、可动刻度和微调旋钮组成。
测量时，先读取固定刻度上的整毫米数，再看可动刻度上的刻度线与固定刻度的基准线对齐的位置，读出不足半毫米的小数部分，然后将整毫米数和小数部分相加，即为测量结果。
3、托盘天平托盘天平是用来测量物体质量的仪器。
它主要由横梁、指针、托盘、砝码、游码等组成。
测量时，将物体放在左盘，砝码放在右盘，通过调节游码使横梁平衡，此时物体的质量等于砝码的质量加上游码的示数。
四、实验步骤1、游标卡尺的使用用软布将游标卡尺擦拭干净，检查游标卡尺的主尺和游标是否灵活，测量爪是否磨损。
测量圆柱体的直径，将游标卡尺的两个测量爪轻轻夹住圆柱体，使测量爪与圆柱体的轴线垂直，读取测量值。
重复测量三次，记录测量数据，并计算平均值。
2、螺旋测微器的使用用软布将螺旋测微器擦拭干净，检查螺旋测微器的零点是否准确。
若零点有误差，应记下零点读数，以便对测量结果进行修正。
试验一常用仪器的使用
然后在输出口加电压测量，而将输入口开路和短路，此时可得
3. 双口网络级联后的等效双口网络的传输参数亦可采用前述的方法之一求得. 从理论推得两双口网 络级联后的传输参数与每一个参加级联的双口网络的传输参数之间有如下的关系：
A＝A1A2＋B1C2 C＝C1A2＋D1C2
B＝A1B2＋B1D2 D＝C1B2＋D1D2
试验一常用仪器的使用
一、实验目的
1. 加深理解双口网络的基本理论。 2. 掌握直流双口网络传输参数的测量技术。
二、原理说明
对于任何一个线性网络，我们所关心的往往只是输入端口和输出端口电压和电流间的相互关系， 通过实验测定方法求取一个极其简单的等值双口电路来替代原网络，此即为“黑盒理论”的基本 内容。
2. 两个双口网络级联时，应将一个双口网络I的输出端与另一双口网络Ⅱ的输入端联接。
五、实验报告
1. 完成对数据表格的测量和计算任务。 2. 列写参数方程。 3. 验证级联后等效双口网络的传输参数与 级联的两个双口网络传输参数之间的关系。 4. 总结、归纳双口网络的测试技术。 5. 心得体会及其他。
实验电路图如下
三、实验内容
双口网络实验线路如图4-2所示。 将直流稳压电源输出电压调至10V，作为双口网络的输入。
1. 按同时测量法分别测定两个双口网络的传输参数 A1、B1、C1、D1和A2、B2、C2、D2，并列出它们的 传输方程。
测量值
计算值
输出端开路 I22＝0
U210(V)
U220(V)
I10
(V)
(mA)
R10 (KΩ)
输入端开路I1＝0
U20
I20
R20
(V)
(mA)
(KΩ)
输出端短路U2＝0
实验报告一：仪器使用及常用基本电量的测量
实验题目：仪器使用及常用基本电量的测量日期：2016年3月26日一、实验目的1. 掌握直流稳压电源、数字万用表的使用方法；2. 掌握电压、电流和电阻的测量方法；3. 理解仪表内阻对测量结果的影响；4. 通过对电阻的测量，了解器件的偏差，理解测量误差。
二、实验电路图及其说明1.用数字万用表测量电阻说明：正确的测量方法应该双手握住表笔保护环的后端即橡胶部分，如果握住了表笔的前端金属部分，相当于并联了人体内阻。
2.用数字万用表测量直流电压实验电路图如下：说明：前两组测试条件中，万用表的内阻远远大于测量电路中的电阻，可忽略不计，而第三组测量条件则不符合，会有较大误差。
3.考察万用表内阻对测量结果的影响实验电路图如下：说明：利用实验室现有条件进行设计实验电路，对万用表内阻造成的误差进行修正。
三、预习预习-实验一（1）用数字万用表测量电阻（2）用数字万用表测量直流电压实验电路图如下：实验记录表格如下：①：（3）考察万用表内阻对测量结果的影响实验电路图如下：四、实验数据如图五、实验数据整理与分析(1)用数字万用表测量电阻手握金属部分时，示数在170kΩ-190 kΩ之间不断波动。
分析：①. 同一标称值的不同电阻的实际阻值并不确定，而是有一定的误差范围。
②. 人体内阻也是波动的，接入测量电路后，测量值明显变小。
(2)用数字万用表测量直流电压实验数据整理如下：②：分析：①. 前两组测量条件下，理论值与实际值在误差允许的范围内相等，这是由于万用表的内阻远远大于测量电路的内阻，几乎未对原始电路产生影响。
②. 第三组测量条件下，理论值与实际值相差较大，这是由于万用表的内阻接近测量电路的阻值，万用表对原始电路造成的影响已经不可忽略。
(3)考察万用表内阻对测量结果的影响分析：利用戴维南定理从万用表两端将原电路等效，计算过程如图，可以利用理论手段对万用表内阻造成的误差进行修正，修正值与理论值符合得很好。
六、实验总结1.数字万用表测量电阻的正确使用方法：(1)手握住表笔保护环的后端即橡胶部分，避免人体与金属部分的接触，否则会使测量值偏小。
物理实验技术中常见仪器的正确使用方法
物理实验技术中常见仪器的正确使用方法在物理实验中，正确使用仪器是非常重要的。
不仅可以保证实验结果的准确性和可靠性，还能有效防止仪器的损坏和事故的发生。
下面介绍一些物理实验中常见仪器的正确使用方法。
一、天平的使用方法天平是物理实验室中最基本的测量仪器之一，常用于测量物体的质量。
在使用时，应先检查天平的零位是否正确，确保负载盘上没有任何物品，然后将被测物体置于负载盘上。
在称量前应先将天平调零，然后读取测量结果。
为了保证准确性，应避免使用手触摸被测物体。
二、显微镜的使用方法显微镜在物理实验和研究中常用于观察微小结构和物体。
在使用显微镜之前，应先调节机械部分，使镜片靠近并对齐。
然后调节光源，确保足够的亮度。
接下来，将待观察的样品放置在载物台上，并用准直器调节焦距，使样品清晰可见。
在观察过程中，应避免用手触摸显微镜镜头和样品。
三、尺子和卡尺的使用方法尺子和卡尺在物理实验中用于线性测量。
在使用尺子和卡尺之前，应先检查其刻度和零位是否正确。
在测量物体时，应将其平放在测量尺的刻度上，然后用肉眼准确地读取尺子上与物体接触的刻度值。
为了减少误差，应注意尺子的刻度与物体的边缘对齐，并避免因视角问题而产生读数偏差。
四、天文望远镜的使用方法天文望远镜是用于观测天体的仪器。
在使用望远镜之前，应先对其调整。
首先，调节望远镜的焦距，使其可以聚焦。
然后，选择合适的倍率，并调节对焦轮，将被观测天体调至清晰可见。
在使用望远镜观测时，应适当调整目镜的位置以适应使用者的视力。
五、温度计的使用方法温度计用于测量物体的温度。
在使用温度计之前，应先检查其刻度和零位是否正确，并校正温度计的误差。
在测量温度时，应将温度计插入待测物体中，并保证温度计完全与物体接触。
为了确保准确性，读取温度时应等待一段时间，直至温度读数稳定。
总之，正确使用物理实验中常见的仪器对于实验结果的准确性和可靠性至关重要。
在使用仪器之前，应仔细阅读相关的说明书，并按照正确操作步骤进行。
化学实验常用仪器的使用方法及注意事项
化学实验常用仪器的使用方法及注意事项一、量筒：量筒是一种常用的体积测量仪器，用来测量液体的体积。
使用方法如下：1.温度调整：将量筒放在实验室中常见温度下使用，以确保测量结果的准确性。
2.读数方法：将量筒放在水平位置，仰视读数，尽量使观察线和液面对平，避免由折射产生的误差。
3.注意事项：量筒不能用于测量非溶液的浓度，避免使用过多冲击力，避免使用超过量筒容积的液体。
二、烧杯：烧杯是一种常用的容器，用于加热和混合溶液。
使用方法如下：1.清洗：在使用前先清洗烧杯，避免残留物干扰实验结果。
2.加液：将待加热或混合的溶液缓慢倾倒到烧杯中，避免溅出。
