湖南大学建筑构造作业

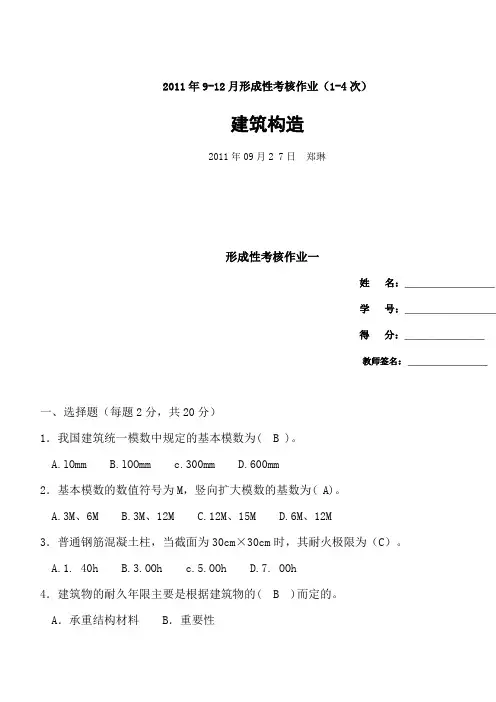

2011年9-12月形成性考核作业（1-4次）建筑构造2011年09月27日郑琳形成性考核作业一姓名：__________________学号：____________________得分：________________教师签名：________________一、选择题（每题2分，共20分）1．我国建筑统一模数中规定的基本模数为( B )。

A.lOmmB.lOOmm c.300mm D.600mm2．基本模数的数值符号为M，竖向扩大模数的基数为( A)。

A.3M、6MB.3M、12MC.12M、15MD.6M、12M3．普通钢筋混凝土柱，当截面为30cm×30cm时，其耐火极限为（C）。

A.1. 40hB.3.OOh c.5.OOh D.7. OOh4．建筑物的耐久年限主要是根据建筑物的( B )而定的。

A．承重结构材料 B．重要性C．层高 D．质量标准5．在使用房间的平面设计中，一个房间使用面积的大小，主要取决于房间的（ABC）。

A．家具设备的布置 B．房间的功能c．使用人数的多少 D．交通面积6．建筑平面图标注外部尺寸时，其中中间一道尺寸一般标注的是( C )尺寸。

A．长度 B．宽度C．轴线间 D．门窗等细部7．房间的剖面形状主要是根据( A )要求确定的。

A．使用功能 B．物质技术c．经济条件 D．空间的艺术效果8．建筑立面的虚实对比，通常是由( C )来体现。

A．门窗的排列组合 B．建筑色彩的深浅变化c．形体凹凸的光影变化 D．装饰材料的粗糙与细腻9．地下室的外包卷材防水构造中，墙身处防水卷材须从底板包上来，并在最高设计水位( D )处收头。

A．以下50mm B．以上50mmC．以下500mm D．以上500mm10．地下室为自防水时，外加剂防水混凝土外墙、底板均不宜太薄。

一般墙厚为( A )以上，底板为( B )以上。

A.300mm，250mm B．200mm，150mmC.lOOmm，200mmD.75mm，100mm二、填空题（每小题2分，共30分）1．建筑是一个统称，它包括（建筑物）和（构造物）。

说明：本次作业对应教材第四、五、六章的内容，请于八周之前完成。

一、选择题（每题2分，共30分）1．墙体按照构造形式分类，有（）。

A．实体墙B．块材墙C．空体墙D．复合墙E．板筑墙F．装配式板材墙2．为增强建筑物的整体刚度可采取（）等措施。

A．构造柱B．变形缝C．预制楼板D．圈梁3．砌块墙在长度方向的错缝搭接要求比较高。

中型砌块上下皮搭接长度不少于砌块高度的A．1/2 B．1/3C．1/4 D．1/54．隔墙的作用是（）。

A．防风雨侵袭B．分隔建筑内部空间C．承受屋顶和楼板荷载5．伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A．温度变化B．地基不均匀沉降C．地震6．（）属现浇钢筋混凝土楼板，具有整体性好，抗震等优点。

A．井式楼板B．空心楼板C．槽形楼板D．无梁楼板7．楼板构造中采取（）等措施能较有效地隔绝撞击声。

A．铺设地毯B．设置吊顶C．加厚楼板结构D．楼板与墙刚性连接8．下列（）墙面装修做法适用于室内装修。

A．釉面砖B．假面砖C．乳胶漆D．彩色胶砂涂料E．干粘石F．木纤维板9．（）施工方便，但易结露、易起尘、导热系数大。

A．现浇水磨石地面B．木地面C．预制水磨石地面D．水泥砂浆地面10．吊顶的吊筋是连接（）的承重构件。

A．搁栅和屋面板或楼板等B．主搁栅与次搁栅C．搁栅与面层D．面层与面层二、填空题（每题2分，共32分）1．砖墙上常用的过梁类型有________过梁、________过梁、_________过梁。

2．伸缩缝的缝宽一般为_________；沉降缝的缝宽最小为_________。

3．墙体保温层的设置方式有_________保温、_________保温、_________保温和_________保温等几种。

4．保温材料的寿命要与__________________基本相适应。

5．钢筋混凝土楼板按施工方式不同分为_________、_________和_____________楼板三种。

三、简答题1、建筑构造的设计原则有哪些？答：1）满足建筑使用功能的要求；2）确保结构安全；3）适应建筑工业化和建筑施工的需要；4）注重社会、经济和环境效益；5）注重美观。

2、建筑(jiànzhù)剖面图指的是什么，其有何用途？答：建筑剖面图是用一假想的垂直剖切面将房屋剖开，移去观察(guānchá)与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，简称剖面图。

建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。

在施工中，可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据，是与平、立面图相互配合的不可缺少的重要(zhòngy ào)图样之一。

3、特级工程和一级工程各有何主要特征？答：特级：1）列为国家重点项目或以国际性活动为主的特高级大型公共建筑；2）有全国性历史意义或技术要求特别复杂的中小型公共建筑；3）30层以上建筑；4）高大空间有声、光等特殊要求的建筑物。

一级：1）高级大型公共建筑；2）有地区性历史意义或技术要求复杂的中、小型(xiǎoxíng)公共建筑；3）16层以上、29层以下或超过50m高的公共建筑(ɡōnɡɡònɡ jiàn zh ù)。

4、建筑立面色彩处理时，应注意哪些问题？答：1）色彩处理要注意统一与变化，并掌握好尺度。

2）色彩运用应符合建筑性格。

3）色彩运用要与环境有机结合，既要与周围相邻建筑、环境气氛相协调，又要适应各地的气候条件与文化背景。

5、地基与基础的设计有哪些要求？答：1）地基应具有足够的承载能力和均匀程度。

2）基础应具有足够的强度和耐久性。

3）经济技术要求。

四、构造图示题1、绘图说明民用建筑中承重内、外墙处的定位轴线的位置。

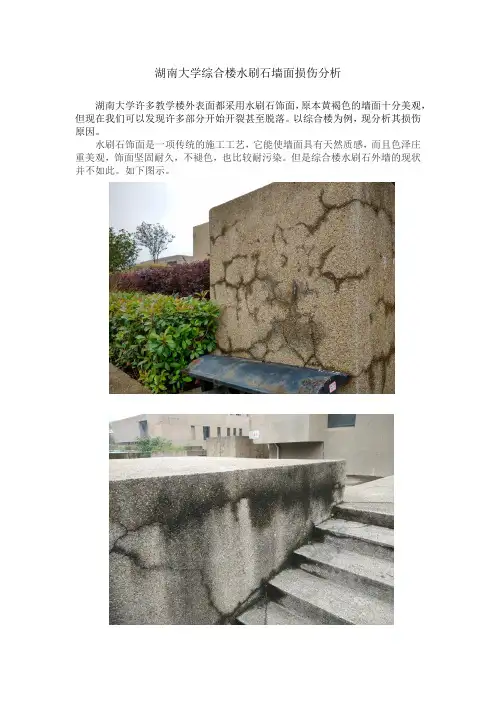

湖南大学综合楼水刷石墙面损伤分析湖南大学许多教学楼外表面都采用水刷石饰面，原本黄褐色的墙面十分美观，但现在我们可以发现许多部分开始开裂甚至脱落。

以综合楼为例，现分析其损伤原因。

水刷石饰面是一项传统的施工工艺，它能使墙面具有天然质感，而且色泽庄重美观，饰面坚固耐久，不褪色，也比较耐污染。

但是综合楼水刷石外墙的现状并不如此。

如下图示。

水刷石大概施工工艺：先处理基层，再抹底层砂浆和垫层砂浆，砂浆6-7成干时，粘贴分格条，用钢抹子抹水泥石子浆，在每一块分格内从下往上随抹随拍打揉平，用抹子反复抹平压实，最后喷刷。

水刷石墙面损伤由主要一下几点：一、开裂二、泛碱三、脱落其中开裂与泛碱最为常见。

由于水刷石施工时使用的是水泥砂浆（以325～425号水泥为宜），水刷石表面开裂跟水泥表面开裂和泛碱具有相似性。

现分析原因有一下几点：一、雨水、潮湿的环境墙体在初期建成后不久，墙体表面会出现似“水印”一样的斑块，随着砂浆的硬化和干燥，“水印”会稍微缩小，甚至有些消失，其孤立、分散地出现在板块中，室内程度不严重，影响外观不大。

但是，随着时间推移，特别是外墙反复遭遇雨水或潮湿天气，水从板缝、墙根等部位侵入，天然石的水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为泛碱现象。

长沙属于亚热带季风性湿润气候，冬夏季气温、降水变化剧烈。

雨季常常阴雨连天，建筑外表面处于潮湿状态，积水处的建筑表面也长时间被浸泡。

水泥墙存在许多肉眼看不到的毛细管，水可由通过其中的毛细管浸入面传到另外一面，这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。

粘结材料产生含碱、盐等成分物质。

砂浆析出氢氧化钙并跟随多余的拌合水，沿毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的氢氧化钙就越多，并与空气中的二氧化碳反应，水分蒸发后，碳酸钙固体就存积在板块里。

二、水泥砂浆抹灰及配比问题水泥砂浆是一种高干缩（干缩率为4%）材料，规范规定分层抹灰的做法可有效遏止水泥砂浆抹灰墙面的干缩开裂。

建筑构造复习题一、单项选择题1.一般建筑跨度30m以上的大跨度建筑采用（）结构。

A.砌体B.框架C.板墙D.空间2.建筑物的设计使用年限为50年，适用（）。

A.临时性结构B.易于替换的结构构件C.普通房屋和构筑物D.纪念性建筑和特别重要的建筑结构3.大型门诊楼属于（）工程等级。

A.特级B.一级C.二级D.三级4.模数60m的数值是（），经常用于（）。

A. 60mm，构件截面或缝隙B. 600mm，门窗洞口C. 6000mm，柱距或开间D. 60000mm，建筑总尺寸5.基础埋深不得过小，一般不小于（）。

A. 300mmB. 200mmC. 500mmD. 400mm6.刚性基础的受力特点是（）。

A.抗拉强度大、抗压强度小B.抗拉、抗压强度均大C.抗剪切强度大D.抗压强度大、抗拉强度小7．下面既属承重构件，又是围护构件的是（）。

A.墙、屋顶B.基础、楼板C.屋顶、基础D.门窗、墙8.墙体按施工方法分为（）。

A.块材墙和板筑墙等B.承重墙和非承重墙C.纵墙和横墙D.空体墙和实体墙等9.外墙外侧墙脚处的排水斜坡构造称为（）。

A.勒脚B.散水C.踢脚D.墙裙10.当上部有集中荷载时，应选用（）过梁。

A.砖砌平拱B.砖砌弧拱C.钢筋砖D.钢筋混凝土11.下列关于构造柱，说法错误的是（）。

A.构造柱的作用是增强建筑物的整体刚度和稳定性。

B.构造柱可以不与圈梁连接。

C.构造柱的最小截面尺寸是240mm、180mm。

D.构造柱处的墙体宜砌成马牙搓。

12.伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A.温度变化B.地基不均匀沉降C.地震D.荷载过大13.在地震区设置伸缩缝时，必须满足（）的设置要求。

A.沉降缝B.防震缝C.分格缝D.伸缩缝14.地坪层由（）构成。

A.面层、结构层、垫层、素土夯实层B.面层、找平层、垫层、素土夯实层C.面层、结构层、垫层、结合层D.构造层、结构层、垫层、素土夯实层15.现浇肋梁楼板由（）现浇而成。

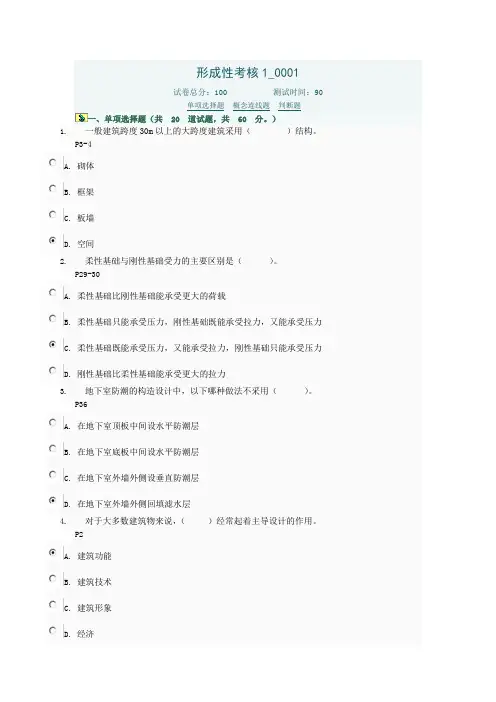

形成性考核1_0001试卷总分：100 测试时间：90单项选择题概念连线题判断题一、单项选择题（共20 道试题，共60 分。

）1. 一般建筑跨度30m以上的大跨度建筑采用（）结构。

P3-4A. 砌体B. 框架C. 板墙D. 空间2. 柔性基础与刚性基础受力的主要区别是（）。

P29-30A. 柔性基础比刚性基础能承受更大的荷载B. 柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C. 柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D. 刚性基础比柔性基础能承受更大的拉力3. 地下室防潮的构造设计中，以下哪种做法不采用（）。

P36A. 在地下室顶板中间设水平防潮层B. 在地下室底板中间设水平防潮层C. 在地下室外墙外侧设垂直防潮层D. 在地下室外墙外侧回填滤水层4. 对于大多数建筑物来说，（）经常起着主导设计的作用。

P2A. 建筑功能B. 建筑技术C. 建筑形象D. 经济5. 建筑平面图标注外部尺寸时，其中中间一道尺寸一般标注的是（）尺寸。

P17A. 长度B. 宽度C. 轴线间D. 门窗等细部6. 除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

教材P3A. 16m，20层B. 16m，40层C. 24m，100层D. 24m，100m7. 建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

P17A. 房屋的开间、进深B. 房屋内墙的厚度和内部门窗洞口尺寸C. 房屋水平方向的总长、总宽D. 房屋外墙的墙段及门窗洞口尺寸8. 大型门诊楼属于（）工程等级。

P5-6A. 特级B. 一级C. 二级D. 三级9. 地下室为自防水时，外加剂防水混凝土外墙、底板均不宜太薄。

一般墙厚为（）以上，底板为（）以上。

P39A. 75mm,100mmB. 100mm,200mmC. 200mm,150mmD. 300mm,250mm10. 建筑立面的虚实对比，通常是由（）来体现。

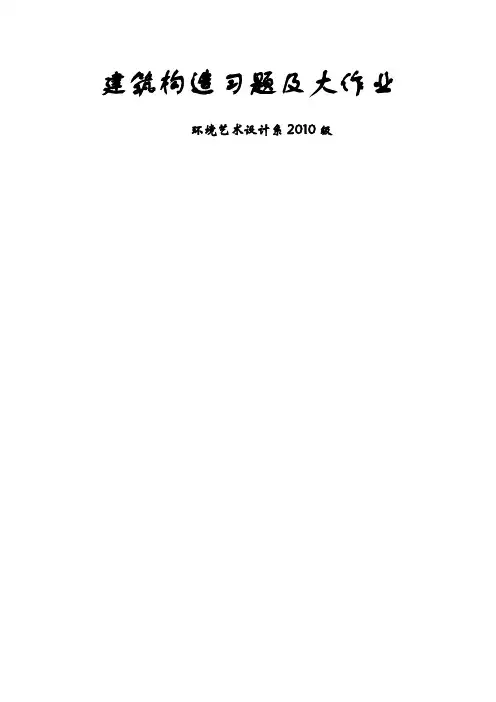

建筑构造习题及大作业环境艺术设计系2010级第一章建筑设计基本知识复习思考题1、构成建筑得基本要素有哪些？它们之间得关系如何？2、建筑物有哪些分类方法？各种分类方法就是如何分类得？3、建筑物按耐久年限就是如何分级得？分为几级？各适用于哪类建筑？4、建筑物得耐火等级就是依据什么划分得？分为几级？5、什么就是耐火极限？什么就是燃烧性能？6、简述建设项目得建设程序。

7、简述建筑设计得程序。

8、建筑设计得依据主要有哪些？9、《建筑模数协调统一标准》(GBJ2-86)得意义与作用就是什么？什么就是基本模数？其数值与符号各就是什么？什么就是扩大模数与分模数？10、建筑设计得基本原则就是什么？11、城市规划对建筑有哪些要求？12、民用建筑得防火间距就是如何规定得？13、何谓日照间距？如何确定？公式中得符号什么含义？第二章民用建筑构造概论复习思考题1、构成建筑物得基本构件有哪些？它们都有什么作用与要求？2、影响建筑构造得因素有哪些？3、什么就是天然采光？天然采光得基本要求就是什么？4、建筑得采光方式有哪些？各有什么优缺点？5、建筑节能有什么意义？建筑设计中有哪些节能措施？6、我国划分为哪几个建筑热工设计分区？有什么要求？7、如何提高维护构件得保温性能？建筑设计中冬季保温有哪些设计要求？8、建筑防热得意义有哪些？建筑防热得基本途径有哪些？9、声音得传播途径有哪些？建筑物各类主要用房得允许噪声级就是如何规定得？10、怎样提高围护构件得隔声能力？11、什么就是地震震级？什么就是地震烈度？它们之间有什么区别？12、建筑防震应遵循什么设计原则？设计要点有哪些？第三章基础与地下室构造复习思考题1、地基与基础有什么不同？2、什么就是基础埋深？影响基础埋深得因素有哪些？3、基础依据材料与受力特点分为哪几类？依据构造型式又分为哪几类？各有什么特点？4、什么就是地下室？地下室如何分类？5、什么时候使用地下室防水？如何进行防水处理？防水做法可选用哪些材料？6、地下室得防潮做法就是怎样得？什么时候使用？7、采光井得构造做法就是怎样得？如何进行防潮与防水处理？8、防空地下室就是如何分类得？有哪些设计要求？第四章墙体复习思考题1、墙体得作用就是什么？2、墙体依据材料、所处位置、受力特点、构造做法等分为哪些类型？3、墙体得设计要求有哪些？4、标准粘土砖与KP1型多孔粘土砖得规格就是多少？5、砖与砂浆得强度等级各分为哪几级？6、墙身水平防潮层有什么作用？有哪些做法？各有何优缺点？设在什么位置？7、垂直防潮层何时设置？设在什么位置？做法就是怎样得？8、勒脚有什么作用？有哪些做法？9、散水与明沟得作用就是什么？有哪些做法？10、简述窗台得作用与一般做法。

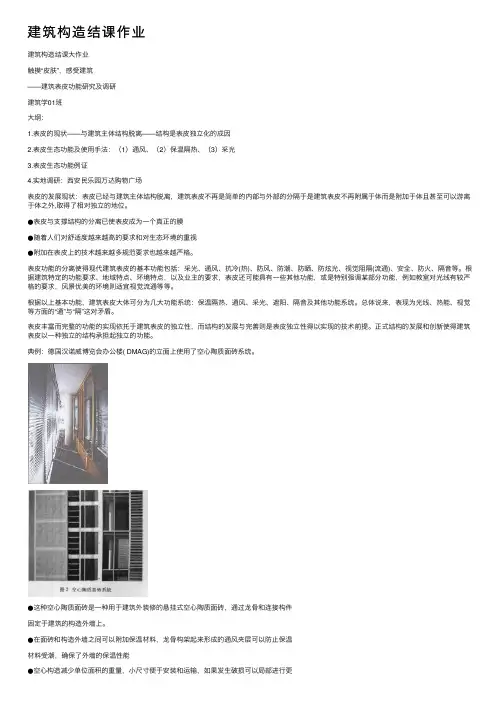

建筑构造结课作业建筑构造结课⼤作业触摸“⽪肤”，感受建筑——建筑表⽪功能研究及调研建筑学01班⼤纲：1.表⽪的现状——与建筑主体结构脱离——结构是表⽪独⽴化的成因2.表⽪⽣态功能及使⽤⼿法：（1）通风、（2）保温隔热、（3）采光3.表⽪⽣态功能例证4.实地调研：西安民乐园万达购物⼴场表⽪的发展现状：表⽪已经与建筑主体结构脱离，建筑表⽪不再是简单的内部与外部的分隔于是建筑表⽪不再附属于体⽽是附加于体且甚⾄可以游离于体之外,取得了相对独⽴的地位。

●表⽪与⽀撑结构的分离已使表⽪成为⼀个真正的膜●随着⼈们对舒适度越来越⾼的要求和对⽣态环境的重视●附加在表⽪上的技术越来越多规范要求也越来越严格。

表⽪功能的分离使得现代建筑表⽪的基本功能包括：采光、通风、抗冷(热)、防风、防潮、防晒、防炫光、视觉阻隔(流通)、安全、防⽕、隔⾳等。

根据建筑特定的功能要求、地域特点、环境特点，以及业主的要求，表⽪还可能具有⼀些其他功能，或是特别强调某部分功能，例如教室对光线有较严格的要求，风景优美的环境则适宜视觉流通等等。

根据以上基本功能，建筑表⽪⼤体可分为⼏⼤功能系统：保温隔热、通风、采光、遮阳、隔⾳及其他功能系统。

总体说来，表现为光线、热能、视觉等⽅⾯的“通”与“隔”这对⽭盾。

表⽪丰富⽽完整的功能的实现依托于建筑表⽪的独⽴性，⽽结构的发展与完善则是表⽪独⽴性得以实现的技术前提。

正式结构的发展和创新使得建筑表⽪以⼀种独⽴的结构承担起独⽴的功能。

典例：德国汉诺威博览会办公楼( DMAG)的⽴⾯上使⽤了空⼼陶质⾯砖系统。

●这种空⼼陶质⾯砖是⼀种⽤于建筑外装修的悬挂式空⼼陶质⾯砖，通过龙⾻和连接构件固定于建筑的构造外墙上。

●在⾯砖和构造外墙之间可以附加保温材料，龙⾻构架起来形成的通风夹层可以防⽌保温材料受潮，确保了外墙的保温性能●空⼼构造减少单位⾯积的重量，⼩尺⼨便于安装和运输，如果发⽣破损可以局部进⾏更换不影响⽴⾯效果。

●它不仅提⾼了其保温和美观效果，⽽且由于⾯砖表⾯纹理的⽔平接缝的作⽤⽽有效缓解了因⾼层建筑周边的⾼速⽓流⽽形成的⽴⾯⾬⽔上⾏的问题。

《建筑结构一》试题及答案精髓第一章绪论一、填空题1、建筑物的耐火等级分为（2、砖混结构是承重墙为（（）级。

），楼板和屋顶为）的建筑。

3、建筑按使用功能分为（（）、（4、模数分为（）和（）、）三大类。

），基本模数的数值为（），1M=（）。

5、一般民用建筑由（）、（）、()、()、()、（）和门窗构成。

6、耐火等级标准主要依据房子主要构件的()和它的()来确立。

7、新的建筑目标：（）、（）、（）、（）（简称八字目标）。

8、地震的强弱程度用（）和（）。

国家规定（）地域一定抗震布防。

9、横向定位轴线之间的距离称为（），一般是按（）的模数数列选定的；纵向定位轴线之间的距离称为（），一般是按（）的模数数列选定的。

10、（）是实现建筑工业化的前提。

11、楼房的层高是指该层楼面上表面至（）的垂直距离。

12、7～9层为（）建筑。

二、判断题1、内骨架结构、外墙为承重墙，不需设结构和圈梁。

（）2、建筑物的二级持久年限为100年以上。

（）3、标记尺寸应切合模数、数列的规定，用以标明建筑物定位轴线之间的距离。

（）4、地面竖向定位轴线应与楼地面面层上表面重合。

（5、建筑物的模数系列中“3M”数列常用于确立民用建筑中开间、）进深、门窗洞口的尺寸（）6、标记尺寸等于结构尺寸加减同意偏差。

（）7、结构尺寸是指建筑构配件的设计尺寸，它切合模数。

（8、震级越大，烈度越大；距震中越远，烈度越小。

（））三、选择题1、建筑物最下边的部分是（）Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、切合模数数列规定的尺寸为（）Ａ结构尺寸Ｂ标记尺寸Ｃ实质尺寸Ｄ同意偏差值3、按建筑物主体结构的持久年限，二级建筑物为（）Ａ25～50年Ｂ40～80年Ｃ50～100年Ｄ100年以上4、多层住所一般采纳的结构形式为（）Ａ砖木结构Ｂ钢筋混凝土结构Ｃ砖混结构Ｄ钢结构5、以下（）组数字切合建筑模数一致制的要求。

Ⅰ3000mmⅡ3330mmⅢ50mmⅣ1560mmＡⅠⅡＢⅠⅢＣⅡⅢＤⅠⅣ6、民用建筑中的开间，进深等其余模数尺寸是采纳（）Ａ1／2ＭＢ1ＭＣ3ＭＤ6Ｍ7、民用建筑按其用途分为（Ａ居住建筑及公共建筑Ｂ居住建筑）Ｃ大型建筑Ｄ大量民用建筑8、以下说法正确的选项是（）Ａ标记尺寸=结构尺寸Ｂ标记尺寸=结构尺寸+缝隙尺寸Ｃ实质尺寸=结构尺寸Ｄ实质尺寸=结构尺寸+偏差9、模数系列主要用于缝隙、结构节点，属于（Ａ基本模数Ｂ扩大模数Ｃ分模数）Ｄ标准模数10、高层建筑中常有的结构种类主要有（Ａ砖混结构Ｂ框架架构Ｃ木结构）Ｄ砌体结构四、名词解说1、模数：2、结构尺寸：3、耐火等级：4、剪力墙结构：五、简答题1、影响建筑结构的要素，包含哪三个方面2、民用建筑主要由那几个部分构成的3、对剪力墙的要求第二章基础与地下室一、填空题1、人工地基加固方法有三大类，即()、()、()。
