变频器操作规程
一、运行前的检查和准备:
变频器开始运行前应认真检查以下内容:
(1)校对接线是否正确,特别要检查变频器的输出端子VVW,
不能连接主电源,并确认接地端子接地良好。
(2)确认端子间设备或暴露的带电部位没有短路或对地短
路情况。
(3)确认端子连接插线或连接器和螺钉等均紧固无松动。
(4)确认电机没有连接其它机械负载。
(5)接入电源前，使所有开关都处于断开位置，保证接入电
源时，变频器不能启动和不发生异常动作。
(6)接入电源后核对以下各点：
a键盘面板显示正常（见说明书）
b变频器内装冷却风扇正常运行。

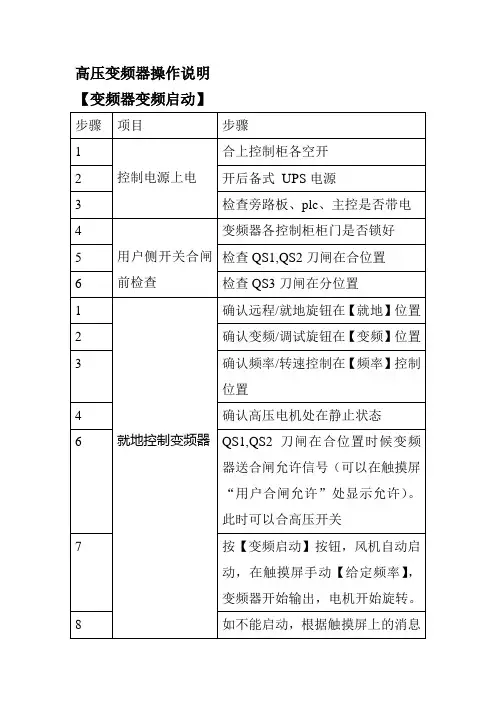

二、试运行
（1）电源接入后确认LRD闪烁显示频率。
（2）用∧键设定5HZ左右的低频率。
（3）想三转运行接FWD键，想反转按REV想停止时按STOP键。
（4）检查以下各点：
a电机旋转方向是否符合要求。
b电机旋转方向是否平稳。
c经过以上试运行，确认无任何异常情况，然后可以立即投入运行。
三、维护检查：
为使变频器长期可靠连续运行防患于未然，应进行是常检查泵定期检查。
1、日常检查
通电和运行时不取去外盖，从外部是常检查运行确认没有异常情况。
通常检查以下各点：
（1）运行性能符合标准规范。
（2）周围环境符合标准显示正常。
（3）键盘面板显示正常。
（4）没有异常的噪声，振动和异味。
（5）没有过热或变色等异常情况。
2、定期检查表
松原采气厂2018年1月1日。

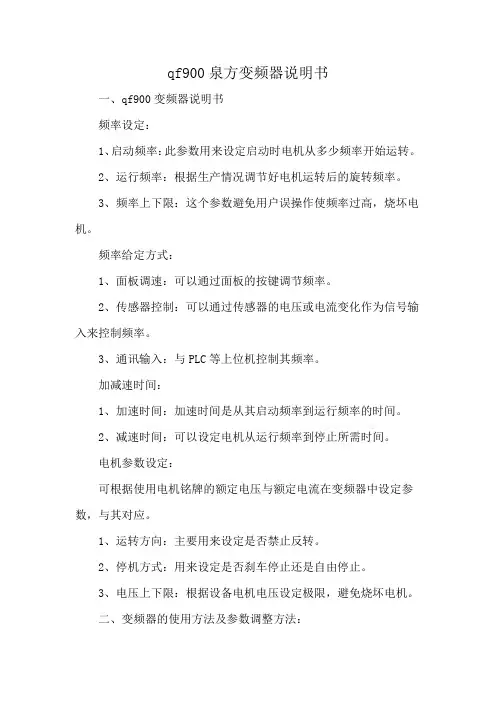

qf900泉方变频器说明书一、qf900变频器说明书频率设定：1、启动频率：此参数用来设定启动时电机从多少频率开始运转。
2、运行频率：根据生产情况调节好电机运转后的旋转频率。
3、频率上下限：这个参数避免用户误操作使频率过高，烧坏电机。
频率给定方式：1、面板调速：可以通过面板的按键调节频率。
2、传感器控制：可以通过传感器的电压或电流变化作为信号输入来控制频率。
3、通讯输入：与PLC等上位机控制其频率。
加减速时间：1、加速时间：加速时间是从其启动频率到运行频率的时间。
2、减速时间：可以设定电机从运行频率到停止所需时间。
电机参数设定：可根据使用电机铭牌的额定电压与额定电流在变频器中设定参数，与其对应。
1、运转方向：主要用来设定是否禁止反转。
2、停机方式：用来设定是否刹车停止还是自由停止。
3、电压上下限：根据设备电机电压设定极限，避免烧坏电机。
二、变频器的使用方法及参数调整方法：1、基本参数的设置；按“MENU”键，控制盘显示屏出现“99”字样。
按“ENTER”键，控制盘显示屏出现“9902”字样。
再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP/DOWN”键（上/下），找到需要的控制参数的数值，同时显示屏SET闪烁。
再按“ENTER”键，参数设置完毕。
再按两次“MENU”键，控制盘显示输出电压的频率。
在控制盘出现参数“9902”后，反复按“UP/DOWN”键，从控制参数集找到需要设置的参数，（参数从0102到9908，每个参数表示的意义参看用户手册）按照前面介绍的方法设置每个参数数值。
2、完整参数的设置；完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。
设置的方法如下：按控制盘“MENU”键，控制盘显示屏出现“99”字样。
反复按“UP”或“DOWN”键，直到显示屏出现“LG”字样。
按住“ENTER”键，直到显示屏出现“LC”字样。
按“DOWN”’键，显示屏出现“99”字样。
