2017年交通厅第五期继续教育培训思考题

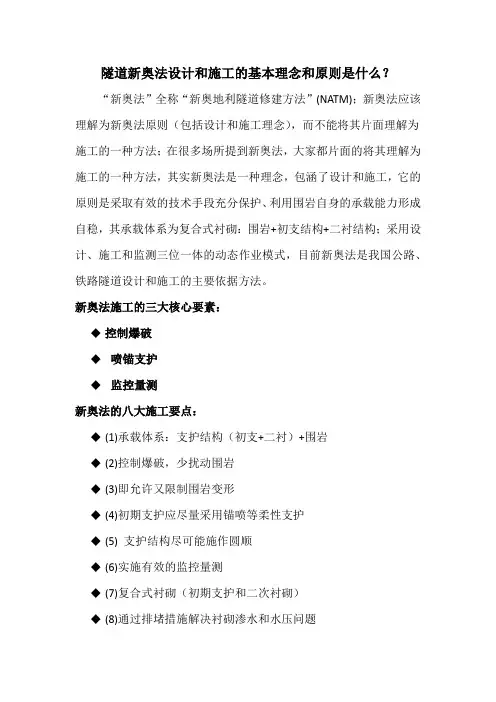

1、隧道新奥法设计和施工的基本理念和原则是什么?
伴随着20世纪世界科学、技术、经济的发展，交通运输、水利、水电、采掘，特别是城市地下交通及空间利用等，对隧道工程在数量和难度上提出了更高的要求。
大规模的地下工程建设促进了隧道修建技术的进步。
大量的锚喷支护工程实践和岩石力学的迅速发展，导致了现代支护理论的建立，在此基础上出现了新奥法、挪威法、浅埋暗挖法等更有效的施工方法；用现代技术装备的掘进机和盾构能够适应从坚硬岩层到软弱含水地层的各种掘进条件，其可靠性、耐久性、机动性及掘进的高速度，使其在隧道工程施工中得到日益广泛的应用；冲击钻头改进及全液压钻孔台车的出现，大能力装渣、运渣设备的开发，新型爆破器材的研制及爆破技术的完善，改善围岩条件及支护技术的进步等，极大地改良了施工环境和提高了掘进速度，便钻孔爆破法的掘进技术得到更新；水底沉埋隧道施工技术的发展为穿越江河、海湾提供了新的有效手段。
目前我国隧道施工技术主要有以下几种：
盾构法、矿山法（漏斗棚架法、反台阶法、正台阶法、全断面开挖法、上下导坑先拱后墙法、下导坑先导后墙法、品字形导坑先拱后墙法、侧壁导坑法）、新奥法。
新奥法即新奥地利隧道施工方法的简称, 原文是New Austrian Tunnelling Method 简称 NATM , 新奥法概念是奥地利学者拉布西维兹(L. V. RABCEW ICZ) 教授于 50 年代提出的,
它是以隧道工程经验和岩体力学的理论为基础, 将锚杆和喷射混凝土组合在一起作为主要支护手段的一种施工方法,经过一些国家的许多实践和理论研究,于60年代取得专利权并正式命名。
之后这个方法在西欧、北欧、美国和日本等许多地下工程中获得极为迅速发展, 已成为现代隧道工程新技术标志之一。
六十年代NATM 被介绍到我国,七十年代末八十年代初得到迅速发展。
至今,可以说在所有重点难点的地下工程中都离不开NATM。
新奥法几乎成为在软弱破碎围岩地段修筑隧道的一种基本方法。
双连拱隧道新奥法施工:
采用单向掘进新奥法施工，由进口向出口方向掘进。
明洞段采用明挖法施工，正洞开挖采用“三导洞”法，即中导洞先行贯通，先施工完中隔墙，再施工两侧导洞，左、右导洞拉开一定距离。
洞身衬砌采用复合式衬砌，初期支护采用锚、喷、网、工字钢架、格栅钢架结合长、短管棚、超前锚杆支护，二次衬砌采用模筑砼，初期支护和二次衬砌间铺砌450型土工布和1.5㎜厚改性LDPE防水板组成的复合防水层。
掘进采用YT-28凿岩机钻孔，拱部采用光面爆破，边墙采用控制爆破，非电毫秒雷管起爆，侧卸装载机装渣，自卸汽车运输。
二次衬砌采用模板台车，砼在拌和站集中拌制，砼泵泵送入模，机械振捣。
通风采用自然式通风。
双连拱隧道新奥法施工的意义:
双连拱隧道在高速公路设计中是一种新兴的隧道形式，无论从其结构形式，还是从施工特点来看，它与单洞隧道都有明显的不同，施工难度较大。
由于双连拱隧道具有土地占用少，环境污染小，植被保护好的优点，在丘陵区高速公路中得到了
普遍应用。
相对于单洞分离式隧道方案占用土地少，缩短了隧道长度和公路长度，从而减少投资，再者由于能较好地处理和路基线路联接，保持了整体路基设计的基本线路。
随着经济的发展和施工技术的进步,这种隧道将越来越被广泛采用。
通过多年的施工，大家一致认为新奥法隧道施工比传统隧道施工所投入的人力物力少，施工质量得到很好地保障，施工进度得到有效加快。
新奥法施工特点
及时性:新奥法施工采用喷锚支护为主要手段，可以最大限度地紧跟开挖作业面施工，因此可以利用开挖施工面的时空效应，以限制支护前的变形发展，阻止围岩进入松动的状态，在必要的情况下可以进行超前支护，加之喷射混凝土的早强和全面粘结性因而保证了支护的及时性和有效性。
在巷道爆破后立即施工以喷射混凝土支护能有效地制止岩层变形的发展，并控制应力降低区的伸展而减轻支护的承载，增强了岩层的稳定性。
封闭性:由于喷锚支护能及时施工，而且是全面密粘的支护，因此能及时有效地防止因水和风化作用造成围岩的破坏和剥落，制止膨胀岩体的潮解和膨胀，保护原有岩体强度。
巷道开挖后，围岩由于爆破作用产生新的裂缝，加上原有地质构造上的裂缝，随时都有可能产生变形或塌落。
当喷射混凝土支护以较高的速度射向岩面，很好的充填围岩的裂隙，节理和凹穴，大大提高了围岩的强度。
（提高围岩的粘聚力C和内摩擦角）。
同时喷锚支护起到了封闭围岩的作用，隔绝了水和空
气同岩层的接触，使裂隙充填物不致软化、解体而使裂隙张开，导致围岩失去稳定。
粘结性:喷锚支护同围岩能全面粘结，这种粘结作用可以产生三种作用：①联锁作用，即将被裂隙分割的岩块粘结在一起若围岩的某块危岩活石发生滑移坠落，则引起临近岩块的联锁反应，相继丧失稳定，从而造成较大范围的冒顶或片帮。
开巷后如能及时进行喷锚支护，喷锚支护的粘结力和抗剪强度是可以抵抗围岩的局部破坏，防止个别威岩活石滑移和坠落，从而保持围岩的稳定性。
②复和作用，即围岩与支护构成一个复合体（受力体系）共同支护围岩。
喷锚支护可以提高围岩的稳定性和自身的支撑能力，同时与围岩形成了一个共同工作的力学系统，具有把岩石荷载转化为岩石承载结构的作用，从根本上改变了支架消极承担的弱点。
③增加作用。
开巷后及时继进行喷锚支护，一方面将围岩表面的凹凸不平处填平，消除因岩面不平引起的应力集中现象，避免过大的应力集中所造成的围岩破坏；另一方面，使巷道周边围岩由双方向受力状态，提高了围岩的粘结力C和内摩擦角，也就是提高了围岩的失去稳定。
柔性:喷锚支护属于柔性薄性支护，能够和围岩紧粘在一起共同作用，由于喷锚支护具有一定柔性，可以和围岩共同产生变形，在围岩中形成一定范围的非弹性变形区，并能有效控制允许围岩塑性区有适度的发展，使围岩的自承能力得以充分发挥。
另一方面，喷锚支护在与围岩共同变形中受到压缩，对围岩产生越来越大的支护反力，能够抑制围岩产生过大变形，防止围岩发生松动破坏。
新奥法理论要点及施工要点:新奥法与传统施工方法的区别：传统方法认为巷道围岩是一种荷载，应用厚壁混凝土加以支护松动围岩。
而新奥法认为围岩是一种承载机构，构筑薄壁、柔性、与围岩紧贴的支护结构（以喷射混凝土、锚杆为主要手段）并使围岩与支护结构共同形成支撑环，来承受压力，并最大限度地保持围岩稳定，而不致松动破坏。
新奥法将围岩视为巷道承载构件的一部分，因此，施工时应尽可能全断面掘进，以减少巷道周边围岩应力的扰动，并采用光面爆破、微差爆破等措施。
减少对围岩的震动，以保全其整体性。
同时注意巷道表面尽可能平滑，避免局部应力集中。
新奥法将锚杆、喷射混凝土适当进行组合，形成比较薄的衬砌层，即用锚杆和喷射混凝土来支护围岩，使喷射层与围岩紧密结合，形成围岩-支护系统，保持两者的共同变形，故而可以最大限度地利用围岩本身的承载力。
保护巷道围岩自身的承载能力:新奥法施工在巷道开挖后采取了一系列综合性措施：构筑防水层、围岩巷道排水；选择合理的断面形状尺寸；给支护留变形余量；开巷后及时做好支护、封闭围岩等，都是为保护巷道围岩的自身承载能力，使围岩的扰动影响控制在最小范围内，并加固围岩，提高围岩强度。
使其与人工支护结构共同承受巷道压力。
允许围岩由一定量的变形，以利于发挥围岩的固有强度。
同时巷道的支护结构，也应具有预定的可缩量，以缓和巷道压力。
围岩的变形是控制在一定范围内的，必须避免围岩变形过大，从而导致围岩强度的削弱以致引起垮落、失稳。
支护结构
具有一定的变形量，允许巷道围岩产生一定的变形，以缓和来自巷道的巨大压力，更进一步减轻支护荷载。
新奥法施工过程中量测工作的特殊性:由于岩体生成条件与地质作用的复杂性，施工条件的复杂性，以及对工程设计参数的精确要求，需要通过许多量测手段，在施工过程中对围岩动态和支护结构工作状态进行监测。
并用监测结果修改初步设计，指导施工。
量测的结果可以作为施工现场分析参数和修改设计的依据，因而能够预见事故和险情，以便及时采取措施，防患于未然提高施工的安全程度。
由上所述，新奥法的支护原则是：围岩不仅是承载物体，而且是承载结构；围岩承载圈和支护体组成巷道的统一体，是一个力学体系；巷道的开挖和支护都是为保持改善与提高围岩的自身支撑能力服务。
新奥法是以喷射混凝土、锚杆支护为主要支护手段，因锚杆喷射混凝土支护能够形成柔性薄层，与围岩紧密粘结的可缩性支护结构，允许围岩有一定的协调变形，而不使支护结构承受过大的压力。
施工顺序可以概括为：开挖→一次支护→二次支护。
隧道开挖前，首先就隧道分部开挖顺序、部位标高进行科学地确定，然后就各部位的钻眼、装药、爆破等细节进行合理调整系数，以达到超欠挖最少，轮廓成形圆顺的效果。
