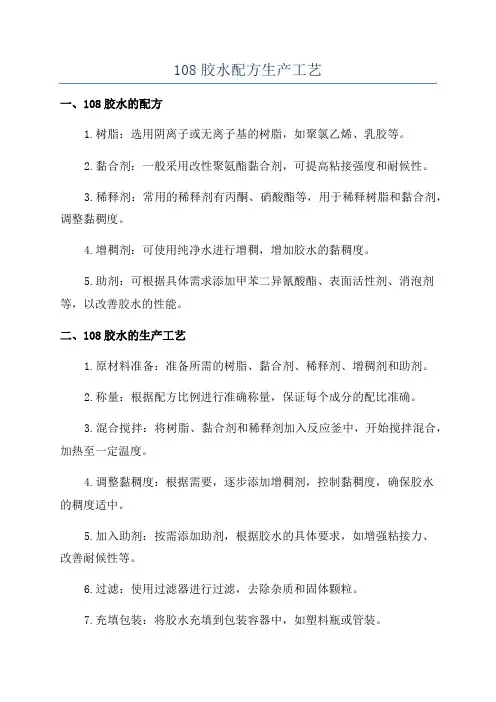

108胶水配方

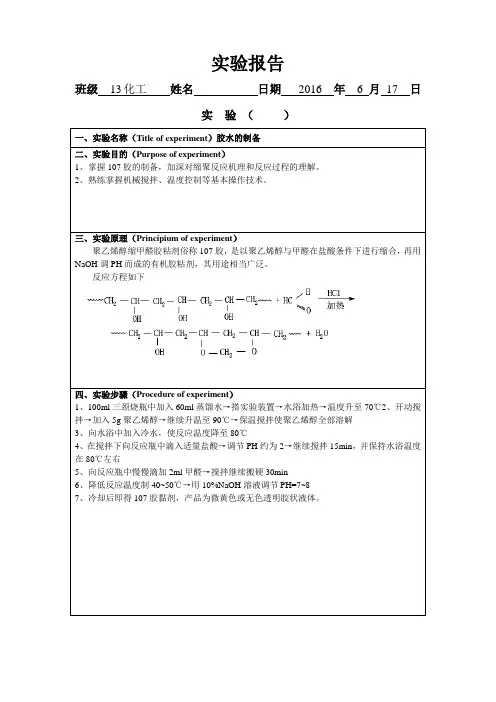

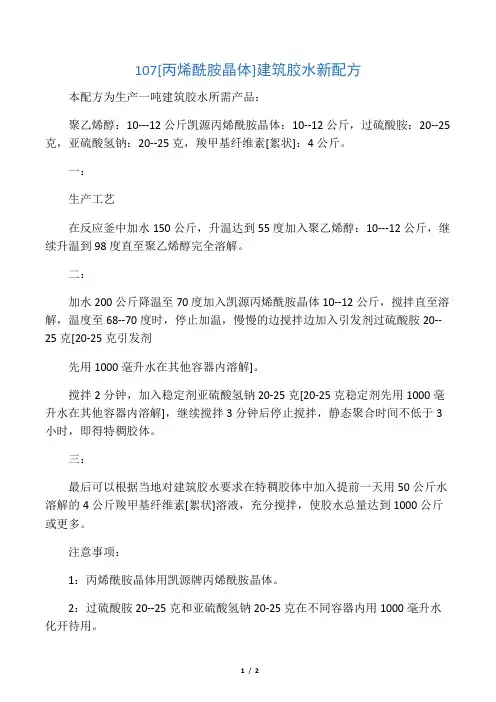

1.加水250KG，加热到50度投入25KG聚乙烯醇，升温到98度，等完全溶解后（注意别让胶堵住下面的出胶管，在70到80度时要开通疏导一下）
2.将温度控制阀调到65度，加冷水50KG，投入丙烯酰胺25KG,搅拌直到完全溶解掉
3.再补水150KG，总量保证在480-500KG，温度稳定控制在65度，慢慢加入过硫酸胺40克（先用1KG水溶解)，加完搅拌5分钟，停机保温3到3.5小时小时，然后用水稀释到一吨,放出550KG
4.然后将450KG原胶兑水450KG水，再加阴离子聚丙烯酰胺300克（用70KG水先溶解)，加2KG的胶水改性剂（30公斤的水先溶解），再加杀菌剂1.5KG，这样就配成1吨的胶水，剩下的原胶再按比例稀释，注：胶水反应前和反应中，不准接触铁制品，如果水中含有铁很可能导致反应失败。

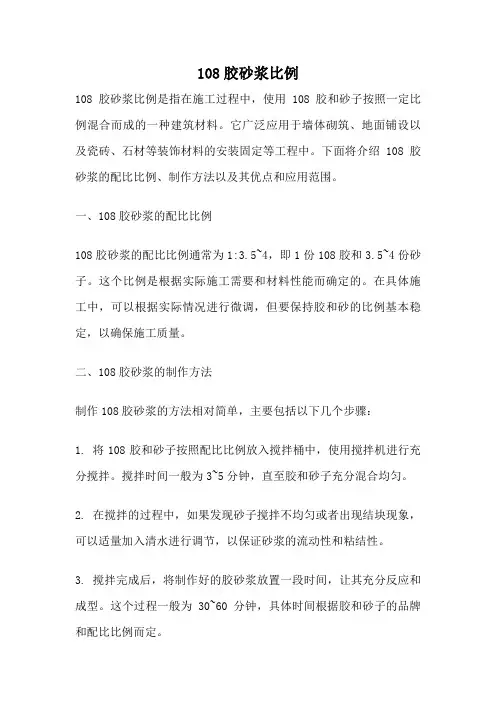

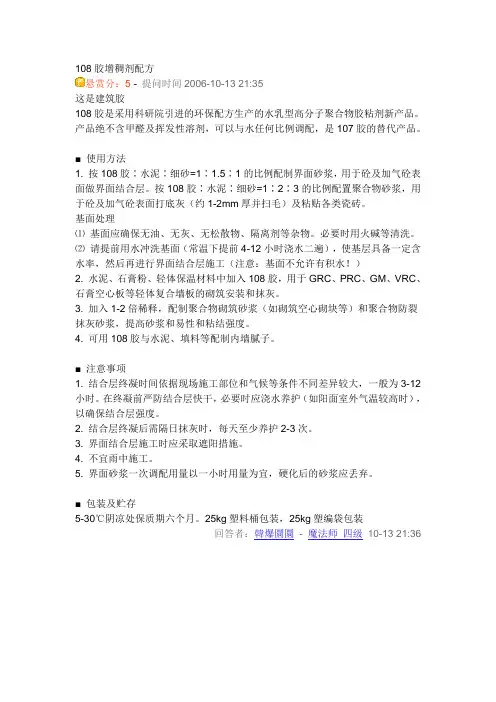

产品可以媲美优力帮改性剂10元每公斤
一、脲醛树脂的概述 脲醛树脂英文名：urea-formaldehyde resins 商品名：Beetle。 到线性脲醛低聚物。反应第一步生成一和二羟甲基脲，然后羟甲基与 95℃左 右反应，甲醛/尿素之摩尔比为 1.5～2.0 用酸催化，易导致凝胶。 二、脲醛树脂的特点 脲醛树脂一般为水溶性树脂，较易固化、耐光性好、长期使用不变色，热成型时也不变色、坚硬、耐刮伤、耐弱酸弱碱及油脂等介质。有一定的韧性、耐水性和电性能较差，耐热性也不高。 三、脲醛树脂的分类 A按填料种类分1表示a-纤维素；2表示玻璃纤维填料；3表示合成纤维填料；4表示矿物质及其他纤维填料；5表示其他类型填料 B按表观性状分P表示粉状压注料；T表示粉状半透明压注料；G表示粒状压注料；I表示粒状压塑料；F表示纤维状压注料。 C按主要用途分A表示一般用途；B表示餐具用，具有耐热水性；C表示电器用，具有优良的电性能（包括耐电弧性）；D表示抗高冲击场合用，E表示其他特殊用途。 D颜色色号由三位数组成，百位数代表色系100~199表示白色；
200~299白色黄（米）色；300~399表示绿色；400~499表示蓝色；500~599表示红色；600~699表示棕色；700~799表示灰（黑）色。 四、脲醛树脂的性质 （1）由于含有大量的羟甲基和酰氨基，能溶于水，并有较好的粘接性能。对许多种基材使用都很方便，并且能同其他许多种材料在一起使用。 （2）室温或加热100°C以上很快固化，而且可使用酸性催化剂来加速固化过程，以缩短生成周期。 （3）脲醛树脂固化后胶层没有颜色，也可以使用染料和颜料任意着色。 （4）耐溶剂性好，硬度高，耐热性好。 （5）毒性较小，但固化时会放出刺激性甲醛。 (6 ) 耐光性好，耐老化，脆性大，固化过程易产生内应力引起龟裂。（7）制造容易，价格便宜，使用方便。 五、脲醛树脂的用途及产品 （一）、用途： 1 2、用作木材胶粘剂（占脲醛树脂总量的80%以上）。
常规脲醛树脂生产工艺 脲醛树脂是国内外木材工业的主要粘合剂.由于它胶合强度高、固化快、操作性好、生产成本低、原料丰富易得等一系列优点而得到广泛应用.但是脲醛树脂所含的游离甲醛具有毒性,树脂中的游离甲醛含量越低,其毒性就越小.降低脲醛树脂中游离甲醛的含量有各种各样办法,其中最有效的方法是降低甲醛对尿素的摩尔比,但减少甲醛的用量,将会带来脲醛树脂生产工艺复杂化、终点控制难、树脂固化时间延长和树脂胶合强度和储存稳定性降低等缺点.所以寻找一种有效消除低甲醛/尿素(Ｆ/Ｕ)摩尔比带来弊病的方法是很有现实意义的.本研究采用低Ｆ/Ｕ摩尔比合成脲醛树脂,从树脂合成的原理出发,通过实验找出最适宜的加料次数、加料比、加料时间,并确定树脂合成过程中最适宜的ｐＨ值、反应温度和反应时间,从而制备出低含醛量、稳定性好的脲醛树脂. 脲醛树脂的生产工艺规程有以下内容： 1.原料的检验。主要是检验甲醛和尿素的质量是否符合要求。根据甲醛的浓度和尿素的纯度，计算工艺配方中甲醛和尿素的用量。 2.备料。在脲醛树脂生产时一般总是先加甲醛，用泵把甲醛打入计量罐内，经计量后送入反应锅内，没有计量罐的可以把甲醛称量后用真空泵抽入反应锅内。尿素一般用磅秤称量。 3.搅拌与升温。经过计量的甲醛加入反应锅后，开动搅拌器加碱调PH 值至规定值，同时开蒸汽升温，由于尿素和甲醛的反应整甲醛溶液的是放热反应，因此在加尿素后，加热至一定的温度后应立即关汽，靠反应自发热升温至规定的温度，并在规定的温度保温一段时间。蒸汽加热时关汽的温度随设备材料及反应液用量多少而定。一般小反应锅用量少，反应热小，关汽温度稍高，另外还和所用蒸汽压力有关，蒸汽压力大，则关汽温度应低些。 4．反应液介质的PH值反应液介质的PH值对脲醛树脂合成是很重要的条件因素，在规程中应明确地规定：在反应开始时PH值应该是多少，升温至规定温度后, PH值又应在什么范围内,当保温结束后，PH 应该是多少.当用酸或氯化铵调酸处理时，PH 值也要有一定的范围。 5．反应终点。反应终点是脲醛树脂质量的关键。反应终点一般用4号涂料杯测定树脂液从杯中流出的时间（s）。一般规定在某一温度下测定树脂液流出的时间（有一个比较窄的范围）；或者用树脂液在水中的混浊度表示，如规定取出的树脂液滴在20 ℃的水中出现混浊时为终点等。 6. 反应终点后的处理。反应终点到达后首先应立即中和，即在到达反应终点后立即加碱，使反应树脂液的PH 值升高至规定的数值，同时应开冷却水进行降温处理 7. 称量和保管。脲醛树脂制成后，冷却到规定的温度后可以放料，放料时应过磅计量，记录每一锅胶液的产量。成品脲醛树脂最好贮存在塑料桶内，避免与铁接触，存放在阴凉处。 生产脲醛树脂的工艺流程 新型环保甲醛生产的脲醛树脂，绿色环保，无毒无味。用新型环保甲醛在不加任何添加剂的情况下，做出的脲醛树脂胶可以达到E1级或E0级。新型环保甲醛生产的脲醛树脂是普通脲醛树脂的升级换代产品。 一.原料配比
常规脲醛树脂生产工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
常规脲醛树脂生产工艺 脲醛树脂是国内外木材工业的主要粘合剂.由于它胶合强度高、固化快、操作性好、生产成本低、原料丰富易得等一系列优点而得到广泛应用.但是脲醛树脂所含的游离甲醛具有毒性,树脂中的游离甲醛含量越低,其毒性就越小.降低脲醛树脂中游离甲醛的含量有各种各样办法,其中最有效的方法是降低甲醛对尿素的摩尔比,但减少甲醛的用量,将会带来脲醛树脂生产工艺复杂化、终点控制难、树脂固化时间延长和树脂胶合强度和储存稳定性降低等缺点.所以寻找一种有效消除低甲醛/尿素(Ｆ/Ｕ)摩尔比带来弊病的方法是很有现实意义的.本研究采用低Ｆ/Ｕ摩尔比合成脲醛树脂,从树脂合成的原理出发,通过实验找出最适宜的加料次数、加料比、加料时间,并确定树脂合成过程中最适宜的ｐＨ值、反应温度和反应时间,从而制备出低含醛量、稳定性好的脲醛树脂. 脲醛树脂的生产工艺规程有以下内容： 1.原料的检验。主要是检验甲醛和尿素的质量是否符合要求。根据甲醛的浓度和尿素的纯度，计算工艺配方中甲醛和尿素的用量。 2.备料。在脲醛树脂生产时一般总是先加甲醛，用泵把甲醛打入计量罐内，经计量后送入反应锅内，没有计量罐的可以把甲醛称量后用真空泵抽入反应锅内。尿素一般用磅秤称量。 3.搅拌与升温。经过计量的甲醛加入反应锅后，开动搅拌器加碱调PH 值至规定值，同时开蒸汽升温，由于尿素和甲醛的反应整甲醛溶液的是放热反应，因此在加尿素后，加热至一定的温度后应立即关汽，靠反应自发热升温至规定的温度，并在规定的温度保温一段时间。蒸汽加热时关汽的温度随设备材料及反应液用量多少而定。一般小反应锅用量少，反应热小，关汽温度稍高，另外还和所用蒸汽压力有关，蒸汽压力大，则关汽温度应低些。 4．反应液介质的PH值反应液介质的PH值对脲醛树脂合成是很重要的条件因素，在规程中应明确地规定：在反应开始时PH值应该是多少，升温至规定温度后, PH值又应在什么范围内,当保温结束后，PH 应该是多少.当用酸或氯化铵调酸处理时，PH 值也要有一定的范围。 5．反应终点。反应终点是脲醛树脂质量的关键。反应终点一般用4号涂料杯测定树脂液从杯中流出的时间（s）。一般规定在某一温度下测定树脂液流出的时间（有一个比较窄的范围）；或者用树脂液在水中的混浊度表示，如规定取出的树脂液滴在20 ℃的水中出现混浊时为终点等。 6. 反应终点后的处理。反应终点到达后首先应立即中和，即在到达反应终点后立即加碱，使反应树脂液的PH 值升高至规定的数值，同时应开冷却水进行降温处理 7. 称量和保管。脲醛树脂制成后，冷却到规定的温度后可以放料，放料时应过磅计量，记录每一锅胶液的产量。成品脲醛树脂最好贮存在塑料桶内，避免与铁接触，存放在阴凉处。 生产脲醛树脂的工艺流程
制胶工段操作规程 1.检查甲醛库存量、尿素量、酸、碱等化工药品是否达到生产要求. 2.制胶前,检查甲醛容量罐、甲醛计量称、各电机、反应釜搅拌器是 否正常. 3.各导热油阀、冷却水阀是否正常. 4.检查油温、冷却水压是否达到生产要求. 5.使用粘度计前,要调整水平. 6.在抽甲醛之前,首先检察各个阀门是否关好.抽好后,放甲醛时必须 放完,放完后先关闭甲醛计量罐阀,(如发现反应釜甲醛液位高或低的,追究当班操作人员责任),再关闭甲醛容量罐各阀门. 7.必须严格按照工艺要求进行操作,如不按工艺生产,则追究当事人 责任. 8.做胶前,按规定配好酸、碱浓度. 9.抽甲醛时必须以计量称为准,同时参考正常时的液位. 10.各个班操作员要监督辅助工按规定数量倒好尿素.同时要求辅助工 把尿素绳拉出来,并捆好尿素袋,每捆20个袋. 11.各个班要监督辅助工拉尿素、吊尿素,吊尿素时不允许绳子找结,不 允许有人站在吊架下或靠近. 12.放完甲醛后,必须看好反应釜液位是否与正常液位相符,加完每一 次尿素以后也要看好液位是否正常,每个操作员都要熟悉好反应釜的反应规律,严格控制好制胶过程的质量. 13.在升温、保温、降温三个阶段,必须严格按工艺要求时间来控制.不 能因为急于做完一釜胶,而省略了其中的某些步骤.
14.反应过程按规定测粘度、PH值.加酸、碱应缓慢进行,不允许一次 加,加完后测PH.否则加酸多了,PH值低,粘度上升快,会有固胶的可能. 15.放胶、抽胶时,要注意抽胶泵工况,防止泵过热受损而漏胶. 16.要注意仪器与台面的清洁、干燥,测PH值时应脱下手套后再操作 仪器,以防止手套有胶使仪器失调. 17.酸度计电极触头是玻璃,使用时要小心,不使用时浸泡在蒸馏水 中. 18.要保持好制胶工段区域地板的清洁卫生,及时清洁漏出的甲醛、尿 素、胶水等. 19.管理好辅助工,辅助工不能在做胶期间离开岗位或擅自提前离岗.
. 配方：模压木制品用脲醛树脂胶黏剂 /g 用量组分用量/g 组分适量 960 氢氧化钠（30%）工业甲醛（36%）适量甲酸（20%）尿素（含氮量46.6%） 370 40℃时，加入占总量，加热至将甲醛投入反应器，搅拌，用氢氧化钠溶液调PH 值为7.5制备 90℃下反应。加入剩余的尿素，在内将温度升至90℃，保持20min3/4的尿素，在50-60min97℃。当黏度达到要92℃保温30min，之后逐渐升温至，于40min。用甲酸调PH值为5.3-5.6时停真空脱水，当脱水量达到甲醛含水量的65%求后，立即用氢氧化钠溶液调PH值为7.5-8。。当降温至50℃时放料。PH止脱水。降温，同时用氢氧化钠溶液调值为7-8本胶在家具的生产过程中主要用作锯末的黏结材料。以本胶、锯末、装饰纸为原料，制用途 作桌面、凳椅面、建筑组合件等模压木制品，生产工艺简单，生产成本低，而且美观、牢固、耐水性能优良。 脲醛胶全称脲醛树脂胶粘剂别名：脲醛树脂，脲醛树脂胶 脲醛胶是尿素与甲醛在催化剂（碱性催化剂或酸性催化剂）作用下，缩聚成初期脲醛树脂，然 后再在固化剂或助剂作用下，形成不熔、不溶的末期树脂胶粘剂。 等的研究C.Goldschmidt首次合成，1896年前后在UF脲醛树脂（树脂）于1844年由B.Tollens 树脂缩合中间并能在常温固化胶合木材的Kanrit Leim UF后首次使用，1929年IG公司开发了名叫体，引起人们的重视。 目前，由于脲醛树脂胶粘剂制造简单、使用方便、成本低廉、性能良好，已成为我国人造板生以上。90%产的主要胶种，占人造板用胶量 脲醛树脂胶的改性工艺技术徐振明湖北达雅化工技术发展有限公司 要：指出了传统脲醛树脂粘合剂存在的不足之处，详细论述了改性脲醛树脂胶的工艺配摘 方。 PVA 改性剂粘合剂关键词：脲醛 Modified Technology of urea-formaldehyde Resin Agent .. . Abstract: The shortages of the traditional urea-formaldehyde
组分用量/g 组分用量/g 工业甲醛（36%） 960 氢氧化钠（30%）适量 尿素（含氮量%） 370 甲酸（20%）适量 制备将甲醛投入反应器，搅拌，用氢氧化钠溶液调PH值为，加热至40℃时，加入占总量3/4的尿素，在50-60min内将温度升至90℃，保持20min。加入剩余的尿素，在90℃下反应40min。用甲酸调PH值为，于92℃保温30min，之后逐渐升温至97℃。当黏度达到要求后，立即用氢氧化钠溶液调PH值为。真空脱水，当脱水量达到甲醛含水量的65%时停止脱水。降温，同时用氢氧化钠溶液调PH值为7-8。当降温至50℃时放料。 用途本胶在家具的生产过程中主要用作锯末的黏结材料。以本胶、锯末、装饰纸为原料，制作桌面、凳椅面、建筑组合件等模压木制品，生产工艺简单，生产成本低，而且美观、牢固、耐水性能优良。 脲醛胶全称脲醛树脂胶粘剂 别名：脲醛树脂，脲醛树脂胶 脲醛胶是尿素与甲醛在催化剂（碱性催化剂或酸性催化剂）作用下，缩聚成初期脲醛树脂，然后再在固化剂或助剂作用下，形成不熔、不溶的末期树脂胶粘剂。 脲醛树脂（UF树脂）于1844年由首次合成，1896年前后在等的研究后首次使用，1929年IG 公司开发了名叫Kanrit Leim 并能在常温固化胶合木材的UF树脂缩合中间体，引起人们的重视。 目前，由于脲醛树脂胶粘剂制造简单、使用方便、成本低廉、性能良好，已成为我国人造板生产的主要胶种，占人造板用胶量90%以上。 脲醛树脂胶的改性工艺技术 湖北达雅化工技术发展有限公司徐振明 摘要：指出了传统脲醛树脂粘合剂存在的不足之处，详细论述了改性脲醛树脂胶的工艺配方。
关键词：脲醛粘合剂改性剂 PVA Modified Technology of urea-formaldehyde Resin Agent Abstract: The shortages of the traditional urea-formaldehyde resin agent are pointed out, and the process formulation of the modified urea-formaldehyde resin agent is discussed in detail 一、序言 脲醛树脂作为一种传统的粘合剂，因其工艺简单，成本低廉，使用方便，具有良好的耐热、耐腐蚀性能及较高的粘结强度，而在人造板和木材加工及家具行业中得到了最大量的使用。但就目前情况而言，传统工艺生产的产品存在耐水性，耐老化性和韧性较差的缺点，特别是在环境意识和要求日渐提高的今天，传统工艺产品在生产和使用过程中大量逸出游离甲醛，污染环境，将会严重地制约和限制该产品的使用。 因此，探讨改进传统工艺技术，最大限度地改进和完善产品性能，克服其不足，是很有必要的。 本工艺技术采用PVA、三聚氰胺作改性剂，采用多次投料和加入改性填料（变性淀粉）而制得耐水性、耐老化性和韧性得以提高，游离甲醛含量降低的改性脲酸树脂粘合剂。 二、改性原理 甲醛与尿素的摩尔比大于1时，生成一羟甲脲和二羟甲脲及少量三羟甲胺和四羟甲胺 H 2NCONH 2 H 2 NCONHC 2 H 2 OH（一羟甲脲） H 2NCONHC 2 H 2 OH HOH 2 CHNCONHCH 2 OH（二羟甲脲） 由生成方程式可见：生成物的结构中含有-OH和-CONH2基因，故在水中的稳定性差，则耐水性能差，同时，结构中碳酰胺健的水解，引发树脂结构破坏，则强度降低： 1 H 2 O 1 —H 2CNHCO——N——CH 2 ——CH 2 ——NH 2 +HOOC-N—CH— 如在缩聚前的矸性条件下，引入三聚氰胺形成三维网状结构，封闭部份吸水基因，则可
脲醛树脂粘合剂的制备院系：材料科学与工程学院专业：材料化学 姓名：田文 班级：材化1401 学号： 指导教师：李佳锡
脲醛树脂粘合剂的制备 田文 （沈阳化工大学材料科学与工程学院） 摘要：介绍了含游离甲醛低的粘结强度大的建筑行业用脲醛树脂粘合剂的制备方法。研究了树脂合成过程中材料纯度、尿素和甲醛的摩尔比、反应温度以及反应时间等对粘度和固含量等性能的影响。在一定酸度和温度条件下分批加入尿素进行阶段反应，得到一种胶液性能稳定、粘结强度高的建筑板材用粘合剂。 关键词：脲醛树脂；粘合剂；PH值；制备 Preparation of urea formaldehyde resin adhesive Tian Wen (School of Material Science and Engineering, Shenyang University of Chemical Technology) Abstract: A preparation method of urea-formaldehyde resin adhesive with low free formaldehyde content and high adhesive strength was presented. Effects of purity of raw materials, molar ratio of urea and formaldehyde, reaction temperatures and reaction time on the properties of urea-formaldehyde resin adhesive were studied. After addition of formaldehyde,urea was added in three portions respectively at proper PH value and temperatures to react, then adhesive with stable adhesive performance and good product quality for construction was obtained. Key words:urea-formaldehyde; adhesive; PH parameter; preparation
脲醛树脂的合成与应用 一）实验目的 1）学习脲醛树脂的合成原理及方法； 2）了解脲醛树脂的应用。 二）实验原理 脲醛树脂简介 商品名Beetle。又称尿素甲醛树脂，简称UF，平均分子量约10000。尿素与37%甲醛水溶液在酸或碱的催化下可缩聚得到线性脲醛低聚物，工业上以碱作催化剂，95℃左右反应，甲醛/尿素之摩尔比为1.5～2.0，以保证树脂能固化。反应第一步生成一和二羟甲基脲，然后羟 甲基与氨基进一步缩合，得到可溶性树脂，如果用酸催化，易导致凝胶。产物需在中性条件下才能贮存。线性脲醛树脂以氯化铵为固化剂时可在室温固化。模塑粉则在130～160℃加热固化，促进剂如硫酸锌、磷酸三甲酯、草酸二乙酯等可加速固化过程。脲醛树脂主要用于制造模压塑料，制造日用生活品和电器零件，还可作板材粘合剂、纸和织物的浆料、贴面板、建筑装饰板等。由于其色浅和易于着色，制品往往色彩丰富瑰丽。 脲醛树脂成本低廉，颜色浅，硬度高，耐油，抗霉，有较好的绝缘性和耐温性，但耐候性和耐水性较差。它是开发较早的热固性树脂
之一。1924年，英国氰氨公司研制，1928年始出售产品，30年代中期产量达千吨，80年代世界年产量已超过1.5Mt。 制作塑料制品所用的脲醛树脂的数量仅占总产量的10%左右。在甲醛与尿素的摩尔比较低的情况下制得的脲醛树脂，与填料（纸浆、木粉）、色料、润滑剂、固化剂、稳定剂（六亚甲基四胺、碳酸铵）、增塑剂（脲或硫脲）等组分混合，再经过干燥、粉碎、球磨、过筛，即得脲醛压塑粉。压制脲醛塑料的温度140～150℃、压力25～35MPa，压制时间依制品的厚度而异，一般为10～60min。塑料制品主要是电气照明设备和电话零件等。 脲醛树脂一般为水溶性树脂，较易固化，固化后的树脂无毒、无色、耐光性好，长期使用不变色，热成型时也不变色，可加入各种着色剂以制备各种色泽鲜艳的制品。 脲醛树脂坚硬，耐刮伤，耐弱酸弱碱及油脂等介质，价格便宜，具有一定的韧性，但它易于吸水，因而耐水性和电性能较差，耐热性也不高。 脲醛树脂合成机理比较复杂，一般认为分以下两步进行： 1)反应物为初期中间体尿素和甲醛在中性或微碱性介质中生成较稳 定的一羟甲基脲、二羟甲基脲等：
脲醛树脂制造所用的尿素与甲醛的供应和计量 脲醛树脂是人造板行业中使用的重要原料之一，对人造板的质量起着决定性的作用，而且在人造板的成本中占重要地以纤维板和刨花板为例，脲醛树脂的原料用量与木材用量之比 (质量比)约为 1：(7．5-8．5)，但由于其单价较高，因此对成本的影响分别占 25％与 45％左右。尿素和甲醛的原料价格高低、质量好坏及计量准确与否，对人造板生产企业的经济效益及产品质量影响巨大。 1 尿素 1．1 尿素的计量在讨论这个问题之前，不妨先介绍一下国外大型企业是如何解决这个问题的。2005年美国 GP 公司曾数次派代表团到我公司进行交流。据介绍，他们采用的是特制的火车槽车装运散装尿素，每辆椭圆形槽车下有个锥形斗。经火车地磅过秤后，即可将尿素通过锥形斗装入螺旋输送机中，再通过斗式提升机进入工厂的锥形储斗，储斗筒形侧壁有料位监视装臵，锥部侧壁装有活塞式空气振动器，支座上装有电子秤。向胶罐加料时，启动储斗出口的旋转给料阀，通过电子秤上显示的质量变化即可得知向胶罐中加入的尿素质量。其优点可归纳如下。 1．1．1 采用散装尿素可降低成本
采用散装尿素，不使用包装袋，也不需要人工搬运尿素，可降低成本。国内目前尚无散装尿素，均为袋装尿素，有 40kg ／袋与 50kg／袋两种包装，包装材采用每吨包装费约为50-60元，人工装卸搬运费若以 10元／ t 计，则两者共需 60～70元／t。一个年耗尿素 3万 t人造板生产企业，如能省下这笔开支，一年即可增加l80～2l0万元。 散装尿素的前提是要有货源，并且尿素流动性要好且无结块。据了解，国内大型尿素装臵 (50万 t／年 )均有散装尿素库，而且由于生产稳定，各项操作指标控制严格，所以通常尿素均不结块。但是，国内人造板生产企业一般没有进厂专用铁路线，采用上述铁路槽车有一定的困难，但可考虑采用特制的汽车槽车(或翻斗车改装 )，将尿素从散装尿素库装车后运至使用点。附近有大型尿素装臵的人造板企业可考虑采用这个方案。 为了降低成本、减少包装袋的能耗和对环境的污染，应逐步倡导和推广散装尿素，就像推广散装水 泥一样。 1．1．2 电子秤自动计量可减少误差 使用电子秤自动计量，可减少人工读数误差。但是，我国人造板生产企业大多自设树脂车间，袋装尿 素进厂时虽已经过汽车地磅秤量，但在投料前一般
人造板用脲醛胶面临的问题及对策 3刘福生1,王 晟2,宰德欣1,魏曙光1(1.南京林业大学信息科学技术学院,江苏 南京 210037;2.南京工业大学,江苏 南京 210009) 摘 要:讨论了人造板用脲醛树脂胶粘剂的现状和存在的问题。分析认为影响人造板甲醛释放量的因素较多,合成脲醛树脂胶粘剂时尿素和甲醛的摩尔比是主要因素,从人造板中释放出来的甲醛量主要受脲醛树脂胶粘剂产品质量的影响。介绍了降低脲醛树脂胶粘剂甲醛释放量的各种方法,并为提高脲醛树脂胶粘剂生产水平提出了可能的途径。 关键词:人造板;胶粘剂;脲醛树脂;综述 中图分类号:TS653;TQ433 文献标识码:A 文章编号:1000-2006(2005)01-0093-05 The Existing Problems and Suggestions of UF Adhesive for Wood 2based Panel L IU Fu 2sheng 1,WAN G Sheng 2,ZA I De 2xin 1,WEI Shu 2guang 1 (1.College of Information Science and Technology Nanjing Forestry University ,Nanjing 210037,China ; 2.Nanjing University of Technology ,Nanjing 210009,China ) Abstract :The urea 2formaldehyde (U F )adhesive is t he mo st important adhesive in indust ry of wood 2based panel.The present sit uation of U F adhesive for wood based panel is introduced.The existing p roblems in U F adhesive for wood 2based panel were discussed.One of t he most important p roblems is t he pollution to environment and does harm to t he healt h of formalde 2hyde released f rom p roduction.Formaldehyde release from wood 2based panel is influenced by a lot of factors.One of t he most important aspect s is t he urea/formaldehyde mole ratio.The quantity of formaldehyde release f rom wood based panel is markedly influenced by type of U F adhesive.The met hods to reduce formaldehyde emission of U F adhesive are int roduced.The po ssible ways to improve t he productio n level of U F adhesive are also p ut forward. K ey w ords :Wood 2based panel ;Adhesive ;Urea 2formaldehyde resin ;Review 脲醛树脂胶粘剂具有生产成本低,原料来源充足,生产工艺简单,使用方便,胶层固化后无色,胶接性能优良,耐水性较好,耐湿性能较好,用途范围广等优点。迄今为止,在人造板用胶粘剂中,脲醛树脂胶粘剂的成本和价格之低,是其他胶粘剂无法相比的,其地位和作用是其他胶粘剂无法取代的。这些优点使脲醛胶成为人造板材用胶粘剂的主要品种,占人造板用胶量的90%左右。脲醛树脂胶粘剂可广泛用于生产纤维板、刨花板、胶合板等人造板。 由于使用脲醛树脂胶粘剂制造的产品会连续不断地释放出甲醛,甲醛是具有强烈刺激性的有毒气体,它不仅污染环境,而且对人的眼、鼻、喉等器官有强烈的刺激性,造成肺功能、肝功能、免疫功能异常,并被认为是致癌物质,这将危害人类健康和生态环境。因此,脲醛树脂胶粘剂游离甲醛的污染和危害问题备受关注。为此国际上规定,建筑工业使用的人造板必须符合E 1级标准。 1 人造板用脲醛树脂胶粘剂的研究现状 在我国,随着人们环境保护意识的加强和人们生活水平的提高,对装饰装修材料的安全性越来越关 第29卷第1期2005年1月 南京林业大学学报(自然科学版)Journal of Nanjing Forest ry University (Nat ural Sciences Edition ) Vol.29,No.1 J an.,2005 3收稿日期:2003-12-02 修回日期:2004-08-30基金项目:江苏省高校自然科学研究计划基金资助项目(03K JB220051) 作者简介:刘福生(1962-),男,副教授,博士生,从事胶粘剂与涂料方面的研究。
南京工程学院 实验报告 课程名称学生创新实验周 实验名称脲醛树脂胶黏剂的制备 实验学生班级 实验学生姓名 实验学生学号 同组学生姓名 实验指导教师 实验时间 2012.02.27—2012.03.2 实验地点实验楼D407
一、实验目的 高分子科学既是一门理论科学，又是一门应用科学。在理论的指导下具有很强的应用性，涉及到塑料、橡胶、纤维、涂料和胶黏剂等材料应用的基础知识。综合实验是培养高分子材料专业学生动手和实践能力的一门课程，是专业基础课的理论与实际相结合的课程。通过实验，是学生了解和掌握高分子合成的方法、高分子结构与性能关系的基本原理，从而在感性上进一步加深理解高分子科学的原理，掌握实验知识和技能，培养工艺资料的使用能力，为以后的学习和从事高分子学科内的工作打下基础。要求学生通过实验初步掌握高分子合成工艺设计方法。 二、文献综述 摘要：本文综述了脲醛树脂胶黏剂的合成机理及近年来脲醛树脂的研究进展。 关键词：脲醛树脂；胶黏剂；甲醛 1.引言：脲醛树脂是一种开发应用较早的木用热固性高分子胶黏剂，由于其生产成本低、色泽浅、粘接强度高、固化速度快、使用方便，以及较好的耐热性、耐腐蚀性和绝缘性等优点而广泛应用于木材加工工业中，脲醛树脂（UF）胶粘剂可广泛用于各种人造板的制造，其用量占木材加工业胶粘剂总耗量的60%左右，是胶粘剂中用量最大的品种。[1]与其他胶黏剂相比，脲醛树脂也存在游离甲醛含量偏高，机械强度低等缺点。探索脲醛树脂胶黏剂新的合成和改性工艺，以扩大其使用范围，一直是研究的热点。[2] 2发展现状： 2.1脲醛树脂胶黏剂的优缺点 脲醛（urea formaldehyde，UF）树脂占人造板工业中所用合成树脂胶总量的65% ~ 75%，其原料丰富、价格低廉，对木质纤维素有优良的粘附力，具有优良的内聚强度，有一定的耐水胶合强度，处理和应用容易。但是，脲醛树脂存在耐水性差、储存期短、易水解、不稳定，尤其是其制造的人造板甲醛释放量大等缺点。 2.2脲醛树脂的合成工艺 由于尿素和甲醛都是富于反应性的物质，尿素与甲醛的反应十分复杂，脲醛树脂合成工艺以及合成过程中的许多因素如原料组分的摩尔比、反应进行中的 pH 值、反应温度、反应时间等都会直接影响产品的性能和质量[11]。目前合成脲醛树脂的工艺主要有弱碱-弱酸-弱碱和强酸-弱酸-弱碱中低温两种工艺。我国工业生产中大多数采用的是传统的弱碱-弱酸-弱碱工艺，生产的脲醛树脂稳定性较好，胶接强度好，但游离甲醛含量难以控制，且能耗高[12]。崔昆明等[15]指出如果采用强酸低温的强酸-弱酸-弱碱工艺合成的脲醛树脂的主要特征是游离甲醛含量低，能耗低，但同时羟甲基含量降低，树脂的黏合性能下降，目前在工业上还没有得到广泛应用。除了上述两种工艺外，还有一直在弱酸条件下进行加成和缩合反应的。Zhang等[17]在研究反应液pH值对脲醛树脂性质和性能的影响时，采用pH值分别为1.0、4.8、8.0等三种合成工艺，发现在不同工艺条件下，树脂的亚甲基桥键、亚甲基醚桥键Uron环等基团含量存在较大差异，并对相对分子质量的分布产生影响。结果显示弱酸合成工艺是平衡脲醛树脂甲醛释放和胶合强度的最佳选择。 2.3 游离甲醛的危害性 甲醛是一种挥发性有机化合物，人长期接触或者生活在有甲醛存在的环境中可引起咽炎、鼻窦炎、嗓子发干、恶心等症状[14]。而脲醛树脂胶中含有游离甲醛对人体有致癌性，使人易患白血病、哮喘病、咽炎等[9]。在室内环境主要污染物中甲醛排在首位，2005 年甲醛已经被世界卫生组织确认为人体可致癌物。装修用人造板中游离甲醛从人造板中挥发出来的速度较慢，使室内空气甲醛含量长期超标。为此我国于2002年1月发布的强制标准GB18580-2001 《室内装饰装修材料人造板及其制品中甲醛释放量》，强制人造板生产企业必须使用低甲醛释放量的脲醛树脂胶黏剂[10]。自2002 年7 月1 日起执行，这就要实现脲醛现在脲醛树脂中游离甲醛含量一般依据欧洲标准判定，利用钻空法测量板材中的游离甲醛含量，椐此判定脲醛中游离甲醛含量，分为E1级（＜10mg/100g ）、E2 级
南京工程学院 实验报告课程名称学生创新实验周 实验名称脲醛树脂胶黏剂的制备实验学生班级 实验学生姓名 实验学生学号 同组学生姓名 实验指导教师 实验时间—2012.03.2 实验地点实验楼D407
一、实验目的 高分子科学既是一门理论科学，又是一门应用科学。在理论的指导下具有很强的应用性，涉及到塑料、橡胶、纤维、涂料和胶黏剂等材料应用的基础知识。综合实验是培养高分子材料专业学生动手和实践能力的一门课程，是专业基础课的理论与实际相结合的课程。通过实验，是学生了解和掌握高分子合成的方法、高分子结构与性能关系的基本原理，从而在感性上进一步加深理解高分子科学的原理，掌握实验知识和技能，培养工艺资料的使用能力，为以后的学习和从事高分子学科内的工作打下基础。要求学生通过实验初步掌握高分子合成工艺设计方法。 二、文献综述 摘要：本文综述了脲醛树脂胶黏剂的合成机理及近年来脲醛树脂的研究进展。 关键词：脲醛树脂；胶黏剂；甲醛 1.引言：脲醛树脂是一种开发应用较早的木用热固性高分子胶黏剂，由于其生产成本低、色泽浅、粘接强度高、固化速度快、使用方便，以及较好的耐热性、耐腐蚀性和绝缘性等优点而广泛应用于木材加工工业中，脲醛树脂（UF）胶粘剂可广泛用于各种人造板的制造，其用量占木材加工业胶粘剂总耗量的60%左右，是胶粘剂中用量最大的品种。[1]与其他胶黏剂相比，脲醛树脂也存在游离甲醛含量偏高，机械强度低等缺点。探索脲醛树脂胶黏剂新的合成和改性工艺，以扩大其使用范围，一直是研究的热点。[2] 2发展现状： 2.1脲醛树脂胶黏剂的优缺点 脲醛（urea formaldehyde，UF）树脂占人造板工业中所用合成树脂胶总量的65% ~ 75%，其原料丰富、价格低廉，对木质纤维素有优良的粘附力，具有优良的内聚强度，有一定的耐水胶合强度，处理和应用容易。但是，脲醛树脂存在耐水性差、储存期短、易水解、不稳定，尤其是其制造的人造板甲醛释放量大等缺点。 2.2脲醛树脂的合成工艺 由于尿素和甲醛都是富于反应性的物质，尿素与甲醛的反应十分复杂，脲醛树脂合成工艺以及合成过程中的许多因素如原料组分的摩尔比、反应进行中的pH值、反应温度、反应时间等都会直接影响产品的性能和质量[11]。目前合成脲醛树脂的工艺主要有弱碱-弱酸-弱碱和强酸-弱酸-弱碱中低温两种工艺。我国工业生产中大多数采用的是传统的弱碱-弱酸-弱碱工艺，生产的脲醛树脂稳定性较好，胶接强度好，但游离甲醛含量难以控制，且能耗高[12]。崔昆明等[15]指出如果采用强酸低温的强酸-弱酸-弱碱工艺合成的脲醛树脂的主要特征是游离甲醛含量低，能耗低，但同时羟甲基含量降低，树脂的黏合性能下降，目前在工业上还没有得到广泛应用。除了上述两种工艺外，还有一直在弱酸条件下进行加成和缩合反应的。Zhang等[17]在研究反应液pH值对脲醛树脂性质和性能的影响时，采用pH值分别为1.0、4.8、8.0等三种合成工艺，发现在不同工艺条件下，树脂的亚甲基桥键、亚甲基醚桥键Uron环等基团含量存在较大差异，并对相对分子质量的分布产生影响。结果显示弱酸合成工艺是平衡脲醛树脂甲醛释放和胶合强度的最佳选择。 2.3 游离甲醛的危害性 甲醛是一种挥发性有机化合物，人长期接触或者生活在有甲醛存在的环境中可引起咽炎、鼻窦炎、嗓子发干、恶心等症状[14]。而脲醛树脂胶中含有游离甲醛对人体有致癌性，使人易患白血病、哮喘病、咽炎等[9]。在室内环境主要污染物中甲醛排在首位，2005 年甲醛已经被世界卫生组织确认为人体可致癌物。装修用人造板中游离甲醛从人造板中挥发出来的速度较慢，使室内空气甲醛含量长期超标。为此我国于2002年1月发布的强制标准GB18580-2001 《室内装饰装修材料人造板及其制品中甲醛释放量》，强制人造板生产企业必须使用低甲醛释放量的脲醛树脂胶黏剂[10]。自2002 年7 月1 日起执行，这就要实现脲醛现在脲醛树脂中游离甲醛含量一般依据欧洲标准判定，利用钻空法测量板材中的游离甲醛含量，椐此判定脲醛中游离甲醛含量，分为E1级（＜10mg/100g ）、E2 级( ＜30mg/100g) 、E3 级( ＜60mg/100g) ，其中 E1级和 E2级属于环保型，而目前我国产品多为
胶合板用脲醛树脂的生产原理与工艺的研究进展 1 胶合板用脲醛树脂的生产原理与工艺的研究进展衡阳师范学院10级高分子材料与工程1班刘超学号 16 指导老师张少华摘要脲醛树脂是由尿素和甲醛在催化剂作用下经加成和缩聚反应生成的低分子量树脂在使用时加人固化剂和助剂制成粘合剂一脲醛树脂胶酯。它主要用于大批量木材的胶接生产如制造三合板、五合板、刨花板、保丽板等。与其它合成木材胶粘剂相比除了耐水性、耐久性稍差外有很多优点如原料易得成本低廉树脂无色或乳白色固化后对木材表面不产生污染且工艺简单。因此它在胶合板的生产中占有很重要的地位。传统的脲醛树脂由于它耐水性差而且含有较多的甲醛大量地释放等问题限制了它在很多方面的应用本文综述了它的合成方法和几个基本的改性方面。关键字脲醛树脂甲醛释放量人造板脲醛树脂改性剂耐水性前言脲醛树脂商品名Beetle。又称尿素甲醛树脂简称UF平均分子量约10000。尿素与37甲醛水溶液在酸或碱的催化下可缩聚得到线性脲性粉状脲醛树脂醛低聚物工业上以碱作催化剂95?左右反应甲醛/尿素之摩尔比为 1.5 2.0以保证树脂能固化。反应第一步生成一和二羟甲基脲然后羟甲基与氨基进一步缩合得到可溶性树脂如果用酸催化易导致凝胶。产物需在中性条件下才能贮存。线性脲醛树脂以氯化铵为固化剂时可在室温固化。模塑粉则在130160?加热固化促进剂如硫酸锌、磷酸三甲酯、草酸二乙酯等可加速固化过程。脲醛树脂主要用于制造模压塑料制造日用生活品和电器零件还可作板材粘合剂、纸和织物的浆料、贴面板、建筑装饰板等。由于其色浅和易于着色制品往往色彩丰富瑰丽。脲醛树脂成本低廉颜色浅硬度高耐油抗霉有较好的绝缘性和耐温性但耐候性和耐水性较差。它是开发较早的热固性树脂之一。1924年英国氰氨公司研制1928年始出售产品30年代中期产量达千吨80年代世界年产量已超过1.5Mt。制作塑料制品所用的脲醛树脂的数量仅占总产量的10左右。在甲醛与 2 尿素的摩尔比较低的情况下
脲醛树脂及其制备方法和脲醛树脂胶及其调制方法 专利名称脲醛树脂及其制备方法和脲醛树脂胶及其调 制方法 技术领域本发明涉及一种人造板用胶粘剂及其制备方法，尤其涉及一种胶合板用脲醛树脂及其制备方法和脲醛树脂胶 及其调制方法。 背景技术目前，多数人造板生产厂家采用的胶粘剂是脲醛 树脂。其中绝大多数厂家使用的脲醛树脂是采用“弱碱-弱酸-弱碱”工艺生产的，主要原料是尿素与甲醛，改性时常添加一定量的三聚氰胺来提高耐水性与胶合强度、添加少量聚乙烯醇来提高初粘性(预压性)，使用前往往要加固化剂(常用氯化铵)、填料(胶合板生产时常用面粉)等。 我国现在有数以千计的胶合板生产厂家，其中手工铺装、组坯的中小型工厂占大多数。由于生产条件限制，很多小型工厂在胶合板生产过程中，采用脲醛树脂胶，涂胶单板的闭口陈化时间往往很长，有的可以达到几个小时。而同时，这些工厂的生产空间一般不大，为了减少空气中的甲醛浓度，车间的门窗常常是开放的。虽然为了提高脲醛树脂胶的初粘性，
保证预压效果，在脲醛树脂调胶时都加入了10-20％的面粉，但是在风大、湿度低的情况下，长时间的陈化往往使涂胶单板的边部出现陈化过度，造成板坯预压效果不好，热压后的胶合板还时常出现开胶情况。 发明内容 本发明的一个目的是针对以上问题提供一种用于胶合板的 脲醛树脂及其制备方法，该脲醛树脂在合成过程中添加了高吸水性树脂，有效防止了胶合板生产中涂胶单板的陈化过度，保证涂胶单板即使在风大、湿度低的情况下进行长时间的陈化，也不会出现板坯预压效果不好和在胶合板热压后出现开胶情况。 本发明的另一目的是提供一种用于胶合板的脲醛树脂胶及 其调制方法，在该脲醛树脂胶的调胶过程中加入了高吸水性树脂，有效防止了胶合板生产中涂胶单板的陈化过度，保证涂胶单板即使在风大、湿度低的情况下进行长时间的陈化，也不会出现板坯预压效果不好和在胶合板热压后出现开胶 情况。 为实现上述目的，本发明的一方面提供一种制备胶合板用脲
固化型脲醛树脂胶粘剂（系列） 1.木器用胶 [制品Ⅰ]该树脂胶粘剂因尿素与甲醛因摩尔比高（尿素：甲醛=1.19），所以固化快，胶接强度好，适用于木器的冷压粘接。使用时，固化剂用量为：热压用胶加入量一般为液体树脂质量的1%~5%，冷压用胶加入量一般为液体树脂质量的6%~8%。 [制品Ⅱ]加固化剂10%~12%（NH4Cl：NH3·H2O：尿素=1：3.2：5.5），固化条件110~115℃，压力2Mpa，时间4~6分钟，也可加入5%NH4Cl与胶调匀后于室温粘接使用。 [配方] [制法]根据脲醛树脂胶粘剂的工艺特点，确定如下工艺流程： 2.纤维板用胶 [配方]
[说明] 该脲醛树脂胶粘剂中加入了改性剂三聚氰胺（也可以采用苯酚改性），提高了胶粘剂的湿胶接强度。在室内应用时，改性剂用量一般为尿素总量的5%~10%。室外应用时改性剂的用量是70%~80%，可以满足纤维板的要求。 生产工艺流程 3.刨花板生产用胶配方 [制品Ⅰ]尿素与甲醛的摩尔比较低，故游离醛含量低，可以满足无臭刨花板的要求。使用时除加入固化剂外，还要加入一定量防水剂，以提高刨花板的防水性能。 [制品Ⅱ]用脲醛预缩液代替甲醛，生产工艺简化，胺的质量比采用甲醛的有所提高，故适用于各种用途的脲醛树脂胶的制造。 [配方] *脲醛预缩液是甲醛与尿素按一定摩尔比进行反应而得的低聚物，淡黄色透明液，甲醛含量43%，尿素含量17%，甲醇含量不大于6%，在-35~40℃条件下有良好的贮存稳定性。
[制法] 先将尿素、甲醛进行反应生成脲醛树脂，再加入六亚甲基四胺搅匀后，加石蜡乳液，再加固化剂溶液搅拌均匀，即为刨花板用脲醛胶。 生产工艺流程 4.胶合板生产用胶 [制品Ⅰ]产品为泡沫脲醛树脂胶，主要用于3类胶合板。由于加入了发泡剂，经发泡后体积可增大2~3倍。在涂胶时可减少树脂用量，防止低粘度树脂渗透透到木材孔隙中去，从而能避免表面缺胶，保证胶接质量，同时降低成本，适用期不小于3小时，密度在0.3~0.4g/cm3。[制品Ⅱ]产品为预压用胶，主要适应无垫板装卸新工艺，可提高生产效率及产品合格率，在配方中加PVA是为了增加胶的初粘性，以满足预压要求。 [制品Ⅲ]产品为拼缝用胶，粘度较低，固体含量高、固化快，加入了六亚甲基四胺，性能较好，可作为单板无条拼缝专用胶。 [制品Ⅳ]产品为普通胶合板用胶，固含量较低，成本也低。加或不加填充剂均可，主要用于压制普通胶合板。 [配方]
