防雷接地焊接规范要求、工程施工防雷接地安装施工方案

防雷接地专项施工方案（一）引言概述：防雷接地专项施工方案（一）是为了保障建筑物、设备和人员的安全而制定的施工计划。

本方案包括五个主要方面的内容，即：规划与设计、施工准备、接地装置的安装、试验与调试、施工总结。

通过本方案的执行，可以有效地预防和降低雷电引发的危险和损失。

正文：一、规划与设计1. 确定雷电防护的等级和要求：根据建筑物的用途和重要性，确定相应的雷电防护等级和要求，包括接地电阻的要求、设备的保护措施等。

2. 绘制雷电防护接地系统图：根据实际情况，绘制建筑物的雷电防护接地系统图，标明各个接地装置的位置、材料及规格等信息。

二、施工准备1. 确定施工时间和施工范围：根据工程进度和周围环境等因素，确定施工的时间和范围，合理安排人员和材料。

2. 检查施工设备和工具：确保施工所需的设备和工具完好无损，并经过检修和校准，以确保施工质量的保证。

三、接地装置的安装1. 安装接地棒和接地网：根据设计要求，在合适的位置安装接地棒和接地网，保证其与建筑物和设备的接地连接良好。

2. 接地装置的连接与焊接：根据实际情况，采取适当的方法和材料，进行接地装置的连接和焊接，确保接地电阻符合规定要求。

四、试验与调试1. 接地装置的电阻测试：使用专业的测试仪器，对接地装置的电阻进行测试，确保其符合设计要求。

2. 接地装置的通电试验：施工完成后，对接地装置进行通电试验，检查其运行是否正常，并进行必要的调整和修正。

五、施工总结1. 编写施工总结报告：根据实际施工情况，编写施工总结报告，包括施工过程、施工难点及解决方法等内容，为以后的施工提供参考。

2. 防雷施工质量评估：对施工质量进行评估，根据评估结果确定下一步的施工措施和改进方案。

总结：防雷接地专项施工方案（一）通过规划与设计、施工准备、接地装置的安装、试验与调试以及施工总结等五个方面的措施，综合提高了建筑物、设备和人员的防雷安全性。

在实施过程中，需要注意合理安排施工时间和范围，确保设备和工具的良好状态，并进行必要的测试和调试工作。

防雷接地施工方案工程采用TN-S 接地系统。

防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。

同时将各种进出建筑物的金属管道进行连接作为中等电位。

卫生间内做局部等电位联结。

接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。

1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。

（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。

3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。

当承台板底面钢筋布置完成后进行环形接地连接线焊接。

各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。

4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。

当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。

要求沿着主筋通长焊接形成完整的电气通路。

钢钢筋搭接长度为主筋长度6倍，双面施焊。

根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。

第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。

2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。

3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。

4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。

二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。

2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。

3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。

（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。

（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。

4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。

（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。

（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。

5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。

三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。

（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。

（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。

（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。

2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。

建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备技术准备（1）施工图纸和技术资料齐全。

（2）施工方案编制完毕并经审批。

（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2）电动工具：电锤、冲击锤、电焊机、角磨机等。

（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

6、防雷接地施工工艺一、基础接地施工工艺本工程拟采用以下的施工流程：1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12钢筋作为焊接材质。

要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。

（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；○2桩基钢筋与防雷引下线必须采用φ12圆钢作为焊接材质。

要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。

（3）基础接地示意图图1：柱基钢筋体与承台钢筋体连接图图2：柱基钢筋体与承台钢筋体连接剖面图二、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装Φ12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用Φ10热镀锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*10m。

屋面的所有金属构件，如卫星天线基座、金属通风管、屋顶风机、金属屋面、金属屋架等均要与避雷带可靠焊接，屋面避雷带与防雷引下线做可靠联结。

2、屋面防雷安装示意图（1）明装避雷带支架制作、安装要点屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。

避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。

○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。

（2）明装避雷带支架制作、安装示意图图3：屋面局部平面 图4：女儿墙明装壁雷带卡子 图6：避雷带与引下线焊接三、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。

一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。

为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。

二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。

3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。

4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。

三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。

（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。

（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。

（4）回填土，分层夯实，确保接地体稳定。

2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。

（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。

（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。

3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。

（2）检查接地体连接处的接地电阻，确保符合设计要求。

四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。

2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。

3. 验收合格后，施工单位应向建设单位提交验收报告。

五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应设置警示标志，确保施工安全。

六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。

2. 本规范由XX市XX局负责解释。

防雷接地工程施工方案1. 项目背景和目的防雷接地工程是为了在雷电天气和雷击事件发生时，将雷电电荷引导到地面上，从而避免对建筑物和人员产生危害。

本施工方案旨在确保防雷接地系统的稳定性和可靠性，保护建筑物及其设备免受雷击的损害。

2. 工程施工准备在施工前，需要进行必要的准备工作，包括： - 完成工程设计和图纸的审查，确保施工按照设计要求进行。

- 准备所需的材料和设备，包括导体、连接件、接地剂、测量仪器等。

- 确保施工人员具备必要的专业技能和经验。

- 制定详细的施工计划，包括工期、施工顺序和施工任务分配等。

3. 施工步骤3.1 确定接地系统结构根据建筑物类型和设计要求，确定合适的接地系统结构，常见的结构包括单点接地、网状接地和环状接地等。

3.2 安装接地导体根据接地系统结构，安装合适类型的导体，如铜排、镀锌铁丝等。

确保导体与地面接触良好，并按照设计要求进行固定和焊接。

3.3 安装接地连接件将导体与设备和建筑物的金属部件连接起来，使用合适的接地连接件，如接地夹、接地带等。

确保连接紧固可靠、电阻低于要求。

3.4 深度埋地根据地质条件和设计要求，将接地导体埋入地下，防止外界因素对导体的损害。

确保导体埋入的深度符合要求，通常为1.5米以上。

3.5 建立接地剖面根据接地系统结构和设计要求，在地面上建立接地剖面，确保接地导体之间的距离和连接方式符合要求。

剖面通常包括导体位置、连接方式和接地电阻测量点等。

3.6 注入接地剂根据设计要求，在导体与地面接触点处注入接地剂，提高接触电阻，确保接地系统的稳定性和可靠性。

3.7 进行电阻测试在接地施工完成后，使用合适的测量仪器对接地系统进行电阻测试，确保电阻值符合设计要求。

如电阻值超过要求，需要进行补救措施，直到满足设计要求为止。

4. 安全措施在施工过程中，必须严格遵守以下安全措施： - 确保施工人员熟悉防雷接地工程的施工规范和操作规程。

- 配备必要的个人防护设备，如安全帽、防静电服、绝缘手套等。

防雷接地工程施工方案一、工程概述防雷接地工程是为了保护建筑物和人们的生命财产安全而进行的一项重要工程。

本施工方案旨在确保防雷接地系统的可靠性和稳定性，使其能够有效地将雷电引向地下并分散，减少雷击风险。

二、施工前准备1. 设计准备：根据建筑物的结构和用途，确定合理的接地方案，并编制详细的施工设计图纸。

2. 材料准备：准备符合国家标准的防雷接地材料，如接地线、接地排等。

3. 设备准备：确保施工所需的工具和设备齐全，并检查其正常工作状态。

4. 安全准备：确认施工现场的安全措施已经到位，如安全警示标志的设置、施工人员的防护装备等。

三、施工步骤1. 实地勘测：在施工前对建筑物进行实地勘测，确定接地系统的位置和布置方式。

2. 施工准备：根据勘测结果，组织施工人员，确定施工队伍的组成和任务分工。

3. 接地极设置：按照设计要求，在建筑物周围埋设接地极，确保接地极的深度符合规定，并与建筑物的金属结构牢固连接。

4. 接地线敷设：根据设计图纸，在建筑物内部敷设接地线，确保连接紧密，并采取防腐措施以延长使用寿命。

5. 接地排安装：根据设计要求，在建筑物底部安装接地排，确保与接地线良好连接，并保持平整。

6. 连接测试：在施工完成后，对接地系统进行连接测试，确保接地电阻符合要求，并记录测试数据。

四、施工注意事项1. 施工现场应保持整洁，材料和设备摆放整齐，防止妨碍施工和造成安全事故。

2. 施工人员需按照规定佩戴防护用品，遵守相关安全操作规程。

3. 施工期间，应密切关注天气状况，避免在雷雨天气进行施工。

4. 完成施工的具体区域应进行标识，以免他人误入危险区域。

5. 施工结束后，应对工程进行整理，清除施工垃圾和残留材料，保持施工现场的清洁和美观。

五、质量验收1. 对施工完成的防雷接地工程进行质量验收，以确保工程符合相关规范和标准。

2. 验收内容包括接地电阻测试结果、材料和设备的合格证明、施工图纸和实际施工的符合程度等。

3. 如发现问题或不符合要求的地方，应及时进行整改，并重新进行验收。

工程施工防雷接地规范一、总则1.1 为了保障工程施工期间的人员安全、设备完好以及工程质量，防止或减少雷击造成的损失，制定本规范。

1.2 本规范适用于我国境内各类建筑物的防雷接地工程施工。

1.3 工程施工应遵循国家相关法律法规、标准和规范，结合工程实际情况，采取安全可靠、技术先进、经济合理的防雷接地措施。

二、防雷分类2.1 按照建筑物的重要性、使用功能、资产价值等因素，将建筑物防雷分为三类：第一类防雷建筑物、第二类防雷建筑物和第三类防雷建筑物。

2.2 工程施工应根据建筑物的防雷分类，采取相应的防雷接地措施。

三、防雷接地措施3.1 一般规定3.1.1 防雷接地系统应包括接闪器、引下线和接地装置。

3.1.2 接地装置的接地电阻应符合设计要求，确保接地效果良好。

3.1.3 防雷接地系统的设计和施工应符合国家相关标准和规范。

3.2 第一类防雷建筑物的防雷措施3.2.1 接闪器应设置在建筑物的最高点，如屋顶、屋脊等。

3.2.2 引下线应至少两根，从接闪器引下，均匀分布于建筑物四周。

3.2.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.3 第二类防雷建筑物的防雷措施3.3.1 接闪器应设置在建筑物的屋顶、屋脊等显眼位置。

3.3.2 引下线应至少一根，从接闪器引下，分布于建筑物四周。

3.3.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.4 第三类防雷建筑物的防雷措施3.4.1 接闪器可设置在建筑物的屋顶、屋脊等位置。

3.4.2 引下线可设置一根，从接闪器引下，分布于建筑物四周。

3.4.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

四、接地装置4.1 接地装置的材质应符合国家相关标准和规范要求。

4.2 接地装置的安装应牢固可靠，连接处应焊接或螺栓连接。

4.3 接地装置的埋设深度应符合设计要求，确保接地效果。

五、施工质量控制5.1 施工过程中，应严格按照设计图纸和施工方案进行。

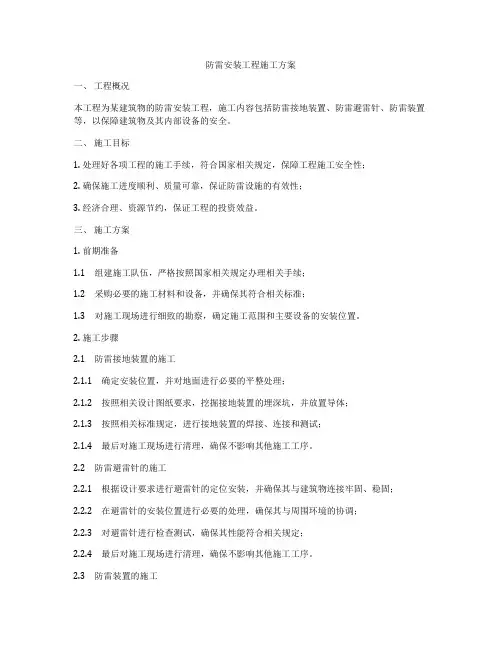

防雷安装工程施工方案一、工程概况本工程为某建筑物的防雷安装工程，施工内容包括防雷接地装置、防雷避雷针、防雷装置等，以保障建筑物及其内部设备的安全。

二、施工目标1. 处理好各项工程的施工手续，符合国家相关规定，保障工程施工安全性；2. 确保施工进度顺利、质量可靠，保证防雷设施的有效性；3. 经济合理、资源节约，保证工程的投资效益。

三、施工方案1. 前期准备1.1组建施工队伍，严格按照国家相关规定办理相关手续；1.2采购必要的施工材料和设备，并确保其符合相关标准；1.3对施工现场进行细致的勘察，确定施工范围和主要设备的安装位置。

2. 施工步骤2.1防雷接地装置的施工2.1.1确定安装位置，并对地面进行必要的平整处理；2.1.2按照相关设计图纸要求，挖掘接地装置的埋深坑，并放置导体；2.1.3按照相关标准规定，进行接地装置的焊接、连接和测试；2.1.4最后对施工现场进行清理，确保不影响其他施工工序。

2.2防雷避雷针的施工2.2.1根据设计要求进行避雷针的定位安装，并确保其与建筑物连接牢固、稳固；2.2.2在避雷针的安装位置进行必要的处理，确保其与周围环境的协调；2.2.3对避雷针进行检查测试，确保其性能符合相关规定；2.2.4最后对施工现场进行清理，确保不影响其他施工工序。

2.3防雷装置的施工2.3.1根据设计要求，确定防雷装置的安装位置，并进行相关处理；2.3.2对防雷装置进行安装，包括相关导线、保护设施等；2.3.3对防雷装置进行必要的测试和检查，确保其性能符合相关规定；2.3.4最后对施工现场进行清理，确保不影响其他施工工序。

3. 施工注意事项3.1在进行施工时，严格按照相关规定使用施工材料和设备，确保其符合安全要求；3.2在施工现场操作时，必须穿戴好安全防护用品，确保施工人员的安全；3.3在施工过程中，严格按照相关设计要求进行施工，不得擅自改动；3.4在施工现场保持整洁有序，确保其他施工工序的顺利进行。

第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。

由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。

二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。

- 设立施工班组和专业技术人员，明确各自职责。

2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。

- 接地装置材料：接地棒、接地线、接地模块等。

- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。

3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。

五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。

- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。

- 避雷针接地引下线应与接地装置连接。

（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。

- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷带、避雷网应与接地装置连接。

（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。

- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷器应与接地装置连接。

2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。

一、概述防雷接地工程是保障建筑物、设备和人身安全的重要措施。

为确保工程质量，提高防雷接地系统的可靠性，特制定本规范标准。

二、施工准备1. 材料要求（1）镀锌钢材：扁钢、角钢、圆钢、钢管等，根据设计要求选择冷镀锌或热镀锌材料。

（2）镀锌辅料：铅丝（镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

（3）其他材料：电焊条、氧气、乙炔、沥青漆、混凝土支架、预埋件、小线、水泥、砂子、塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。

2. 主要机具常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

3. 作业条件（1）接地体作业条件：按设计位置清理好场地，底板钢筋与柱筋连接处已绑扎完。

（2）接地干线作业条件：支架安装完毕，保护管已预埋，土建抹灰完毕。

（3）支架安装作业条件：各种支架已运到现场，结构工程已经完成，室外必须有脚手架或爬梯。

（4）防雷引下线暗敷作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。

（5）防雷引下线明敷设作业条件：支架安装完毕，建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

三、施工工艺1. 接地体施工（1）根据设计图纸，确定接地体位置，挖坑，坑底宽度不小于接地体直径的3倍，深度不小于0.6米。

（2）将接地体放入坑内，确保接地体与地面垂直，用土回填，分层夯实。

（3）接地体与基础钢筋焊接，焊接长度不小于10倍接地体直径。

2. 接地干线施工（1）根据设计图纸，确定接地干线走向，埋设保护管，保护管应与接地体连接。

（2）将接地干线与接地体、基础钢筋焊接，焊接长度不小于10倍接地体直径。

3. 支架安装（1）根据设计图纸，确定支架位置，安装支架。

（2）将接地干线与支架焊接，焊接长度不小于10倍接地体直径。

4. 防雷引下线施工（1）根据设计图纸，确定防雷引下线走向，暗敷或明敷。

防雷接地如何施工防雷接地工程的施工方法防雷接地工程的施工方法近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。

机房、卫生间设备、金属管线等一般要作等电位接地。

（1）概述民用建筑工程防雷设防分三级，屋顶一般采纳25X4热镀锌扁钢作为避雷带沿女儿墙四周敷设，25X4热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳25X4热镀锌扁钢构成不等避雷网格。

避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。

目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋100X100X8钢板，用于柱子内主钢筋与避雷带连接的转换。

工程接地体形式重要有人工接地体和利用基础作为接地体的形式。

利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。

【防雷接地工程的施工方法】每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。

近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。

机房、卫生间设备、金属管线等一般要作等电位接地。

（2）施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试（3）技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。

（4）重要施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。

施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）（1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。
