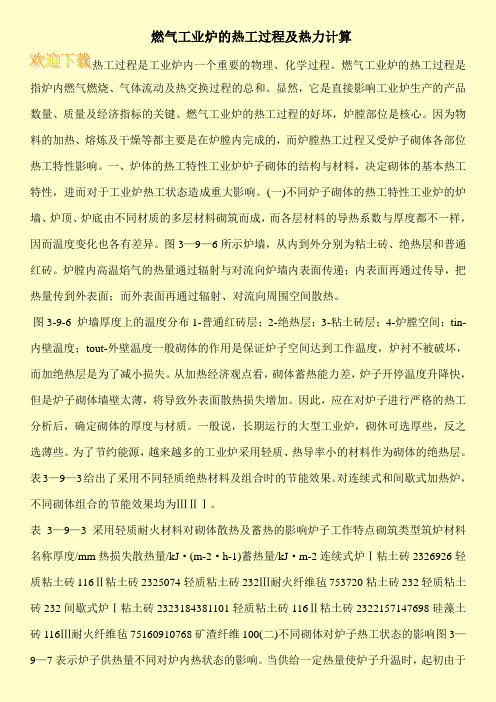

燃气工业炉的热工过程及热力计算热工过程是工业炉内一个重要的物理、化学过程。
燃气工业炉的热工过程是指炉内燃气燃烧、气体流动及热交换过程的总和。
显然，它是直接影响工业炉生产的产品数量、质量及经济指标的关键。
燃气工业炉的热工过程的好坏，炉膛部位是核心。
因为物料的加热、熔炼及干燥等都主要是在炉膛内完成的，而炉膛热工过程又受炉子砌体各部位热工特性影响。
一、炉体的热工特性工业炉炉子砌体的结构与材料，决定砌体的基本热工特性，进而对于工业炉热工状态造成重大影响。
(一)不同炉子砌体的热工特性工业炉的炉墙、炉顶、炉底由不同材质的多层材料砌筑而成，而各层材料的导热系数与厚度都不一样，因而温度变化也各有差异。
图3—9—6所示炉墙，从内到外分别为粘土砖、绝热层和普通红砖。
炉膛内高温焰气的热量通过辐射与对流向炉墙内表面传递；内表面再通过传导，把热量传到外表面；而外表面再通过辐射、对流向周围空间散热。
图3-9-6 炉墙厚度上的温度分布1-普通红砖层；2-绝热层；3-粘土砖层；4-炉膛空间；tin-内壁温度；tout-外壁温度一般砌体的作用是保证炉子空间达到工作温度，炉衬不被破坏，而加绝热层是为了减小损失。
从加热经济观点看，砌体蓄热能力差，炉子开停温度升降快，但是炉子砌体墙壁太薄，将导致外表面散热损失增加。
因此，应在对炉子进行严格的热工分析后，确定砌体的厚度与材质。
一般说，长期运行的大型工业炉，砌休可选厚些，反之选薄些。
为了节约能源，越来越多的工业炉采用轻质、热导率小的材料作为砌体的绝热层。
表3—9—3给出了采用不同轻质绝热材料及组合时的节能效果。
对连续式和间歇式加热炉，不同砌体组合的节能效果均为ⅢⅡⅠ。
表3—9—3 采用轻质耐火材料对砌体散热及蓄热的影响炉子工作特点砌筑类型筑炉材料名称厚度/mm热损失散热量/kJ·(m-2·h-1)蓄热量/kJ·m-2连续式炉Ⅰ粘土砖2326926 轻质粘土砖116Ⅱ粘土砖2325074 轻质粘土砖232Ⅲ耐火纤维毡753720 粘土砖232轻质粘土砖232间歇式炉Ⅰ粘土砖2323184381101轻质粘土砖116Ⅱ粘土砖2322157147698硅藻土砖116Ⅲ耐火纤维毡75160910768矿渣纤维100(二)不同砌体对炉子热工状态的影响图3—9—7表示炉子供热量不同对炉内热状态的影响。
燃气工业炉的热工过程及热力计算燃气工业炉通常是一种用于生产工业产品或炼化原料的设备。
不同于电力工业中使用的燃煤炉，燃气炉使用的是天然气或其他燃气类型。
在生产和运营过程中，燃气工业炉需要进行热力计算以确保工作效率、生产质量和能源使用情况得到最大程度的优化。
燃气工业炉的热工过程燃气工业炉的热工过程可以分为两个阶段：进料加热和反应反弹。
在进料加热过程中，先将原材料投入燃气工业炉中，燃气通过加热器进入炉膛，使材料升温到预定的温度。
在反应反弹阶段，材料开始反应并放出能量，同时产生一些废气或其它废物。
废气通过烟道排放到大气中。
燃气工业炉的热工过程可以用以下公式表示：Q = m * c * (T2 - T1)其中，Q代表净热量（kJ），m代表物体质量（kg），c代表物质的比热容（kJ/kg K），T1和T2分别代表原材料的初始温度和加热后的最终温度。
燃气工业炉的热力计算热力计算通常是用来确定燃气工业炉中加热过程的能量损失和能源利用效率。
一般来说，热力计算包括以下关键参数：1.初始条件：这包括原材料和天然气的质量和温度等信息。
2.进料加热：在燃气工业炉中加热原料是通过将天然气通过预热器加热并引入炉腔中实现的。
3.反应过程：在加热过程中，原材料达到一定的温度，就会发生与燃气的反应。
这个过程需要计算能量释放及任何质量损失。
4.烟气处理：废气或其它废物通过烟道排放到大气中，需要计算排放废气的热质量和允许排放的最大限度。
以上参数都可以通过现场的测试、测量和分析计算来得出。
最终，热力计算的结果能够用于优化燃气工业炉的生产过程，提高能源使用效率和生产质量。
结论燃气工业炉的热工过程及热力计算是燃气工业生产中非常重要的环节。
通过合理的热力计算，工厂能够确定合适的燃气使用量、加热温度及排放标准。
这将非常有助于提升燃气工业炉的生产效率、降低能源成本、保证最终产品的质量和保护环境。
（1500字）。
燃气工业炉的工作原理燃气工业炉是一种利用燃气燃烧产生热能的设备，广泛应用于工业生产中的加热、熔炼、焙烧等工艺过程。
它通过燃气与空气的混合燃烧，释放出的废气经过处理后排放，将燃料中的化学能转化为热能，为工业生产提供所需的高温热源。
燃气工业炉的工作原理可以简单概括为三个步骤：供气、供氧和燃烧。
首先是供气过程。
燃气工业炉需要通过供气系统将燃气输送到燃烧器内。
燃气可以是天然气、液化气或其他可燃气体。
在输送过程中，燃气需要经过减压阀进行减压处理，以适应炉内的燃烧需求。
同时，供气系统还需要设置过滤器，去除燃气中的杂质，保证燃气的纯净度。
接下来是供氧过程。
燃气工业炉通常使用空气作为氧化剂，为燃气提供所需的氧气。
空气通过通风系统进入燃烧器，在与燃气混合后，形成可燃气体混合物。
为了保持燃气和空气的适宜比例，燃气工业炉通常配备了比例调节阀，可以根据工艺需求调整燃气与空气的比例，以确保燃烧效果的稳定和高效。
最后是燃烧过程。
燃气工业炉的燃烧过程是指燃气与空气混合后在燃烧器内燃烧产生火焰的过程。
燃气和空气混合后，在燃烧器内形成可燃混合气体。
当这一混合气体遇到点火源时，发生火焰燃烧。
火焰的温度取决于燃气的热值和燃烧效率。
为了提高燃烧效率，燃气工业炉还常常配备预热装置，将废热回收利用，提高能量利用效率。
除了供气、供氧和燃烧过程，燃气工业炉还需要进行废气处理。
在燃烧过程中，除了产生热能外，还会产生一些废气，包括燃烧产物和未完全燃烧的残留物。
这些废气可能对环境造成污染，因此需要经过处理后排放。
废气处理系统通常包括除尘器、脱硫装置和脱氮装置等。
除尘器可以去除烟尘颗粒物，脱硫装置可以去除二氧化硫，脱氮装置可以去除氮氧化物，从而减少对大气环境的影响。
燃气工业炉通过燃气与空气的混合燃烧，将燃料中的化学能转化为热能，为工业生产提供高温热源。
它的工作原理包括供气、供氧和燃烧过程，同时还需要进行废气处理以减少对环境的影响。
了解燃气工业炉的工作原理，有助于合理使用和维护燃气工业炉，提高燃烧效率，降低能源消耗，减少环境污染。
燃气工业炉的分类燃气工业炉是用燃气作为热源的一种加热设备，广泛应用于各个行业中的加热、烘干、烧结等工艺过程中。
根据炉体结构、燃烧方式、加热方式等不同的分类标准，可以将燃气工业炉分为以下几类。
1.按炉体结构分类(1)炉体形状分类：包括横式燃气工业炉和竖式燃气工业炉。
横式燃气工业炉的工作室布置在炉体的横向范围内，炉体相对较大；竖式燃气工业炉的工作室布置在炉体的纵向范围内，炉体相对较高。
(2)炉膛结构分类：包括炉膛式燃气工业炉和炉胆式燃气工业炉。
炉膛式燃气工业炉的燃烧室与工作室是连通的，燃烧室在炉内；炉胆式燃气工业炉的燃烧室与工作室是分开的，燃烧室在外部，工作室在炉内。
2.按燃烧方式分类(1)自然通风燃气工业炉：燃气与空气通过自然对流进行混合，燃气通过塔板或喉管接入燃烧室，并经过节流装置调节燃气流量。
此种燃气工业炉适用于热处理、烘干、烧结、陶瓷烧结等工艺。
(2)强制通风燃气工业炉：燃气与空气通过风机强行进行混合，燃气通过喷嘴或均质器进入燃烧室，喷出的燃气形成一束火焰。
此种燃气工业炉适用于锻造、熔炼、烧结、工模制造等工艺。
3.按加热方式分类(1)直接加热燃气工业炉：燃气燃烧后产生的热量直接传给被加热材料。
例如，加热罩式气氛炉、卧式煤气烧嘴燃烧炉等。
(2)间接加热燃气工业炉：燃气燃烧后产生的热量通过传热介质（如热风、水蒸气、导热油等）传给被加热材料。
例如，导热油炉、热风炉等。
4.按用途分类(1)工业燃气加热炉：用于各类工业生产中的加热或烘干工艺。
(2)工模加热炉：用于模具制造行业的热处理工艺，加热金属模具。
(3)锅炉：用于发电、供暖、蒸汽生产等过程中的燃气加热设备。
(4)烧蓄热设备：用于储存燃气燃烧时产生的余热，以便后续利用。
5.按规模分类(1)小型燃气工业炉：燃气供热功率较小，主要用于家庭或小型工业企业的加热和烘干等场合。
(2)中型燃气工业炉：燃气供热功率适中，适用于中小型企业的加热、烧结、焙烧等工艺。

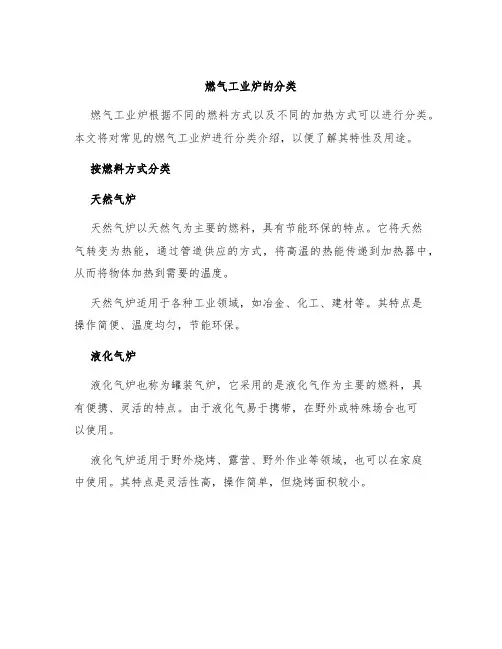

燃气工业炉的分类燃气工业炉根据不同的燃料方式以及不同的加热方式可以进行分类。
本文将对常见的燃气工业炉进行分类介绍，以便了解其特性及用途。
按燃料方式分类天然气炉天然气炉以天然气为主要的燃料，具有节能环保的特点。
它将天然气转变为热能，通过管道供应的方式，将高温的热能传递到加热器中，从而将物体加热到需要的温度。
天然气炉适用于各种工业领域，如冶金、化工、建材等。
其特点是操作简便、温度均匀，节能环保。
液化气炉液化气炉也称为罐装气炉，它采用的是液化气作为主要的燃料，具有便携、灵活的特点。
由于液化气易于携带，在野外或特殊场合也可以使用。
液化气炉适用于野外烧烤、露营、野外作业等领域，也可以在家庭中使用。
其特点是灵活性高，操作简单，但烧烤面积较小。
沼气炉是使用沼气作为燃料的炉子。
将污泥等有机物质发酵产生的沼气进行利用，可得到一定的经济效益。
沼气炉不仅能够提供加热，还能够降解有机污染物，在农村地区广泛使用。
按加热方式分类辊底式炉辊底式炉是一种采用辊底传热的工业炉。
它是通过辊底的旋转来传递热量，从而将物体加热到所需的温度。
辊底式炉具有传热效率高、温度均匀等特点。
它主要适用于钢铁、有色金属等行业。
喷射式炉喷射式炉又称为吹管式炉，是一种采用喷射方式传递热量的炉子。
它通过压缩空气将燃料喷入燃烧室，然后与空气混合燃烧，释放出热能，从而将物体加热。
喷射式炉具有热量控制精确、燃烧效率高等特点。
它主要适用于金银铜加工、建材等行业。
直接加热炉直接加热炉是一种采用直接加热方式传递热量的炉子。
它将燃料和物体放在一个密闭的容器中，通过加热燃料使其燃烧，从而直接将热量传递给物体。
直接加热炉具有加热效率高、结构简单等特点。
它主要适用于建材、电子等行业。
本文对常见的燃气工业炉进行了分类介绍，包括按燃料方式和按加热方式进行分类。
各种不同类型的炉子都适用于不同的行业和场合，根据用途选择合适的炉子可以提高工作效率，降低能耗，在生产中发挥更大的作用。
燃气工业炉的热工过程及热力计算热工过程是工业炉内一个重要的物理、化学过程。
燃气工业炉的热工过程是指炉内燃气燃烧、气体流动及热交换过程的总和。
显然，它是直接影响工业炉生产的产品数量、质量及经济指标的关键。
燃气工业炉的热工过程的好坏，炉膛部位是核心。
因为物料的加热、熔炼及干燥等都主要是在炉膛内完成的，而炉膛热工过程又受炉子砌体各部位热工特性影响。
一、炉体的热工特性工业炉炉子砌体的结构与材料，决定砌体的基本热工特性，进而对于工业炉热工状态造成重大影响。
(一)不同炉子砌体的热工特性工业炉的炉墙、炉顶、炉底由不同材质的多层材料砌筑而成，而各层材料的导热系数与厚度都不一样，因而温度变化也各有差异。
图3—9—6所示炉墙，从内到外分别为粘土砖、绝热层和普通红砖。
炉膛内高温焰气的热量通过辐射与对流向炉墙内表面传递；内表面再通过传导，把热量传到外表面；而外表面再通过辐射、对流向周围空间散热。
图3-9-6炉墙厚度上的温度分布1-普通红砖层；2-绝热层；3-粘土砖层；4-炉膛空间；tin-内壁温度；tout-外壁温度一般砌体的作用是保证炉子空间达到工作温度，炉衬不被破坏，而加绝热层是为了减小损失。
从加热经济观点看，砌体蓄热能力差，炉子开停温度升降快，但是炉子砌体墙壁太薄，将导致外表面散热损失增加。
因此，应在对炉子进行严格的热工分析后，确定砌体的厚度与材质。
一般说，长期运行的大型工业炉，砌休可选厚些，反之选薄些。
为了节约能源，越来越多的工业炉采用轻质、热导率小的材料作为砌体的绝热层。
表3—9—3给出了采用不同轻质绝热材料及组合时的节能效果。
对连续式和间歇式加热炉，不同砌体组合的节能效果均为Ⅲ>Ⅱ>Ⅰ。
表3—9—3采用轻质耐火材料对砌体散热及蓄热的影响炉子工作特点砌筑类型筑炉材料名称厚度/mm热损失散热量/kJ·(m-2·h-1)蓄热量/kJ·m-2连续式炉Ⅰ粘土砖轻质粘土砖116Ⅱ粘土砖轻质粘土砖232Ⅲ耐火纤维毡753720粘土砖232轻质粘土砖232间歇式炉Ⅰ粘土砖81101轻质粘土砖116Ⅱ粘土砖47698硅藻土砖116Ⅲ耐火纤维毡768矿渣纤维100(二)不同砌体对炉子热工状态的影响图3—9—7表示炉子供热量不同对炉内热状态的影响。
燃气工业炉的分类燃气工业炉是指利用燃气作为燃料的工业加热设备，广泛应用于冶金、化工、建材、轻工、食品等领域。
根据炉膛结构、工作方式和燃气燃烧方式的不同，燃气工业炉可以分为多种不同的分类。
以下将介绍一些常见的燃气工业炉的分类。
1. 顶置燃气工业炉顶置燃气工业炉是一种常见的炉膛结构，其特点是燃气燃烧器安装在炉膛的顶部。
燃气通过燃烧器燃烧后产生的热量可以直接作用于炉膛内的物料，实现对物料的加热。
顶置燃气工业炉适用于对物料进行干燥、煅烧、焙烧等加热的工艺过程。
2. 底置燃气工业炉底置燃气工业炉是指燃气燃烧器安装在炉膛的底部的一类炉膛结构。
底置燃气工业炉通常采用冷、热风层流方式，并给炉膛底部配有适当数量的燃烧器。
通过调节燃气流量和燃烧器的工作方式，可以实现对物料的加热、烧结、退火等工艺过程要求。
3. 直燃式燃气工业炉直燃式燃气工业炉是指燃气直接与氧气混合后燃烧的炉膛。
燃气和氧气混合后通过燃烧器燃烧，产生高温火焰，直接对炉膛内的物料进行加热。
直燃式燃气工业炉具有燃烧效率高、温度均匀等优点，适用于对温度要求较高的工艺过程。
4. 返燃式燃气工业炉返燃式燃气工业炉是一种将燃烧产生的废气再燃烧利用的炉膛结构。
燃气首先通过燃烧器燃烧，产生高温烟气进入炉膛，然后将废气排放量较少的氧气注入炉膛内再次燃烧。
返燃式燃气工业炉能够充分利用燃气燃烧产生的热量，节约能源并减少废气排放。
5. 间接加热式燃气工业炉间接加热式燃气工业炉是一种通过燃气燃烧产生高温烟气，再通过换热器将烟气传递给待加热的介质，将介质加热的设备。
燃气在炉内燃烧产生的高温烟气不直接接触待加热介质，避免了燃气燃烧产生的有害物质对介质的污染。
间接加热式燃气工业炉适用于对介质有较高纯洁度要求的工艺过程。
6. 氧燃气工业炉氧燃气工业炉是一种利用高纯度氧气作为燃料氧化剂的炉膛。
相比于常规空气燃烧，氧燃气工业炉可以提高燃烧效率，并减少废气中氮气含量，适用于对产品纯度要求高的工艺过程。
燃气工业炉的分类模版燃气工业炉是指利用燃气作为主要燃料的工业加热设备，广泛应用于冶金、化工、电力、轻工等行业。
根据不同的工艺需求和使用环境，燃气工业炉可以分为多个分类。
本文将介绍燃气工业炉的一些常见分类模板。
一、按燃料种类分类1. 天然气炉：利用天然气作为燃料燃烧的工业炉，是目前最常见和最常用的燃气工业炉之一。
天然气炉具有燃烧效率高、清洁环保等优点，应用广泛。
2. 液化石油气炉：利用液化石油气作为燃料燃烧的工业炉，适用于一些无天然气供应的地区。
液化石油气炉具有较高的燃烧效率和出力。
3. 煤气炉：利用煤气作为燃料燃烧的工业炉，煤气炉可以通过煤气化过程获得煤气。
煤气炉适用于一些没有天然气供应的地区，但由于煤气炉燃烧后会产生大量的烟尘和烟尘等有害物质，对环境污染较大。
4. 生物气炉：利用生物质作为原料，通过气化过程获得的气体作为燃料燃烧的工业炉，生物气炉具有可再生性和环保性等优点。
5. 氢气炉：利用氢气作为燃料燃烧的工业炉，氢气炉可以实现零排放，是最为环保的燃气炉之一。
二、按燃烧方式分类1. 直接燃烧炉：直接燃烧炉是指燃气与空气直接混合后燃烧的工业炉，燃气和空气通过喷嘴或混合器混合后燃烧。
直接燃烧炉操作简单，燃烧效率高，适用于一些要求高温和大热功率的工业加热过程。
2. 预混燃烧炉：预混燃烧炉是指燃气和空气在燃烧前事先混合形成预混合燃气后再燃烧的工业炉，预混燃烧炉可以提高燃烧的均匀性和稳定性，适用于一些对燃烧品质要求较高的工业加热过程。
三、按结构形式分类1. 直燃炉：直燃炉是指燃烧室和加热室直接相连的工业炉，燃气在燃烧室中燃烧后产生高温燃烧气体，直接进入加热室进行加热。
直燃炉结构简单，热效率高，适用于热风循环加热和高温干燥等工艺。
2. 间接燃炉：间接燃炉是指通过热交换器将燃气进行燃烧后产生的高温燃烧气体传递给加热室进行加热的工业炉，燃气和加热室之间通过热交换器隔离。
间接燃炉适用于对加热介质要求较高的工艺，如高温热水和蒸汽等。
燃气工业炉的分类燃气工业炉根据用途及工作条件不同，种类繁多，通常拉不同特征进行分类。
(一)按用途分类这种分类方法是最常用的，燃气工业炉根据用途不同，可分为两大类若干种：1．加热炉在炉内完成物料的加热升温过程，可分为：(1)金属加热炉有锻压加热炉和热处理炉两类。
前者用于金属在轧制和锻造前的加热，以提高其可塑性；后者用来实现金属热处理工艺(退火、淬火、回火、正火、调质、渗碳、氰化等)，以提高金属制品的质量。
(2)焙烧炉或焙烧窑将物料焙烧，获得新的产品，如石灰焙烧窑等。
(3)于燥炉将物料干燥、脱水。
2.熔炼炉在炉内完成物料的加热和熔炼过程，包括：(1)高炉矿石经熔炼，得到金属。
(2)化铁炉用于熔化金属。
(3)平炉及转炉用于金属再精炼。
(二)按热工制度分类1．间断式炉(也称周期式炉)炉膛内不划分温度区段，炉子间断生产，在每一加热周期内炉温是变化的。
2．连续式炉炉子连续生产，炉膛内划分温度区段，在加热进程中，每一区段的温度保持不变。
(三)按炉温分类1.高温炉炉温1000℃，炉内传热以辐射为主。
2．中温炉炉温650～1000℃，炉内传热以辐射、对流为主。
3．低温炉炉温650℃，炉内传热以对流为主。
(四)按炉子结构分类有室式、台车式、开隙式、井式、振底式、步进式等。
(五)按加热方式分类1．直接加热炉炉气直接与物料接触，又称火焰炉。
2．间接加热炉炉气不直接与物料接触。
燃气工业炉的分类（二）燃气工业炉是一种利用燃气作为燃料进行加热、熔炼或其他加工的设备。
根据不同的加热方式和工艺要求，燃气工业炉可以分为多种不同的分类。
下面将介绍几种常见的燃气工业炉分类。
1.按燃烧方式分类：(1) 直接燃烧炉：通过将燃气直接点燃在炉膛内产生热量进行加热。
常见的直接燃烧炉包括燃气燃烧室炉、燃气热风炉、燃气蒸汽炉等，广泛应用于工业生产中的加热和烧结等工艺。
(2) 间接燃烧炉：通过将燃气在燃烧室外燃烧产生热量，然后将热量传导或辐射到炉膛内进行加热。

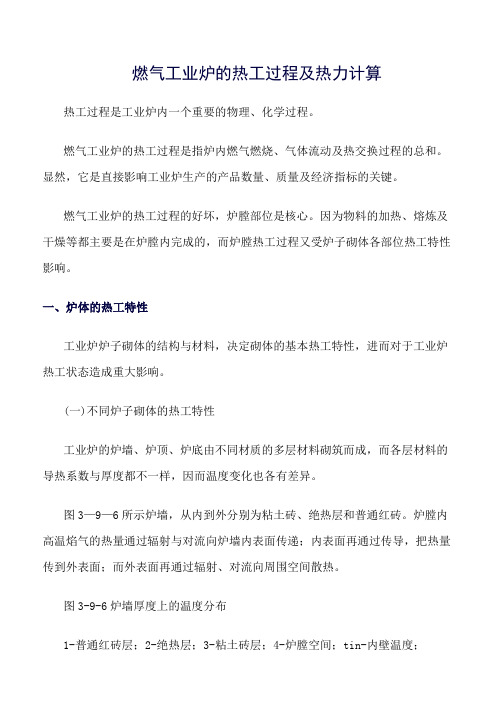

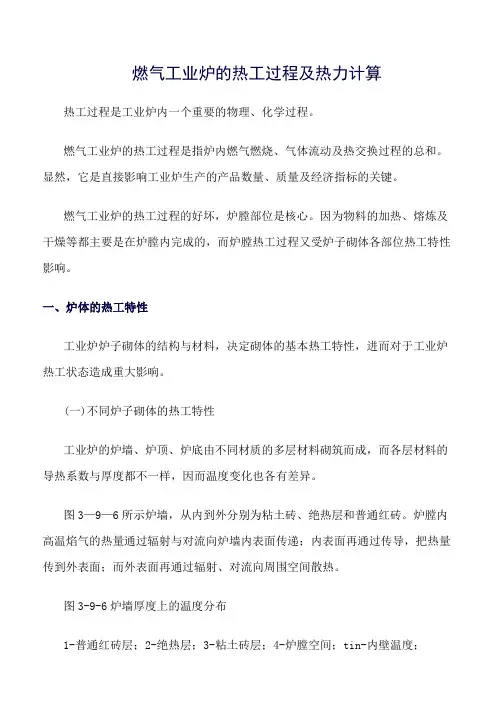

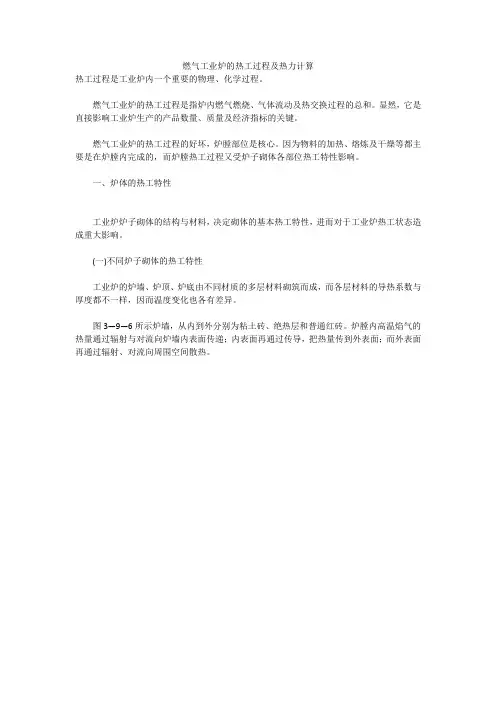

燃气工业炉的热工过程及热力计算
热工过程是工业炉内一个重要的物理、化学过程。
燃气工业炉的热工过程是指炉内燃气燃烧、气体流动及热交换过程的总和。
显然，它是直接影响工业炉生产的产品数量、质量及经济指标的关键。
燃气工业炉的热工过程的好坏，炉膛部位是核心。
因为物料的加热、熔炼及干燥等都主要是在炉膛内完成的，而炉膛热工过程又受炉子砌体各部位热工特性影响。
一、炉体的热工特性
工业炉炉子砌体的结构与材料，决定砌体的基本热工特性，进而对于工业炉热工状态造成重大影响。
(一)不同炉子砌体的热工特性
工业炉的炉墙、炉顶、炉底由不同材质的多层材料砌筑而成，而各层材料的导热系数与厚度都不一样，因而温度变化也各有差异。
图3—9—6所示炉墙，从内到外分别为粘土砖、绝热层和普通红砖。
炉膛内高温焰气的热量通过辐射与对流向炉墙内表面传递；内表面再通过传导，把热量传到外表面；而外表面再通过辐射、对流向周围空间散热。
燃气工业炉的基本组成
?燃气工业炉是一种复杂的热工设备。
一般由以下各部分组成：炉膛、燃气燃烧装置、烟气排出装置、炉门及提升装置、金属构架、各类附属设备(如余热利用装置、各种测量控制调节装置等)。
(一)炉墙
炉膛的侧面砌砖部分称为炉墙。
要求它有足够高的耐火度和良好的隔热性能。
炉墙内部用耐火粘土砖砌筑，外加绝热层，外表面包以4～10mm厚的钢板外壳。
根据炉子工作的需要，在炉墙上开有炉门、窥视孔、烧嘴孔、测温孔等。
为防止砌砖破坏，炉墙应尽可能避免直接承受附加荷载，炉门及冷却水管等构件应支承在钢架上。
(
3—9—
?。
燃气工业炉的基本组成燃气工业炉是一种能够使用燃气作为热源进行加热的生产设备，主要用于金属加热、烧结、退火、淬火等各种工业加热工艺。
本文将介绍燃气工业炉的基本组成。
燃料系统燃气工业炉使用的是燃气作为热源，因此燃料系统是燃气工业炉的基本组成之一。
燃料系统由燃气管道、燃气阀门、燃气调节器、燃气压力表、燃气燃烧器等部分组成。
其中燃气燃烧器是燃气工业炉中最核心的部分，它负责将燃气燃烧，释放出热量以提供炉膛中的加热能量。
平衡系统平衡系统是燃气工业炉的另一个重要组成部分，也是燃气工业炉能够正常运行的重要条件之一。
平衡系统由炉壳、炉膛、烟气出口、风门等部分组成，它的主要作用是保持炉内压力和温度的平衡，以充分利用燃气燃烧释放的能量。
操作系统操作系统是燃气工业炉的另一个重要组成部分，它承担着炉膛的温度、压力、时间、进气等参数的控制，确保炉膛内物料能够得到需要的处理效果。
操作系统由自动控制系统和手动控制系统组成，其中自动控制系统是最常见的操作系统类型，它可以根据炉膛内的参数实时调整燃烧器的燃烧状态，以达到最佳的操作效果。
冷却系统冷却系统是燃气工业炉的另一个重要组成部分，它的主要作用是使加热过的物料从高温状态迅速降温到常温状态，以避免物料过度加热而发生变形或烧焦等现象。
冷却系统主要由冷却卷、冷却风机、风道、温度控制系统等部分构成，它们协同工作，确保物料在适当的温度范围内治理，保证物料质量。
总结以上是燃气工业炉的基本组成，包括燃料系统、平衡系统、操作系统和冷却系统等四个方面。
燃气工业炉的基本组成是相对稳定和固定的，但不同厂家和不同型号的燃气工业炉会有一些区别，因此在购买使用前，需要仔细查看相关资料并进行合理选购。
燃气工业炉的分类
燃气工业炉因其用途和工作条件而异，种类繁多，通常拉不同特征进行分类。
(一)按目的分类
这种分类方法是最常用的，燃气工业炉根据用途不同，可分为两大类若干种：
1．加热炉
完成炉内物料的加热过程，可分为：
(1)金属加热炉有锻压加热炉和热处理炉两类。
前者用于在轧制和锻造之前加热金属，以提高其可塑性；后者用来实现金属热处理工艺(退火、淬火、回火、正火、调质、渗碳、氰化等)，以提高金属制品的质量。
(2)焙烧炉或窑将物料焙烧，获得新的产品，如石灰焙烧窑等。
(3)于燥炉干燥材料、脱水。
2. 熔炼炉
完成炉内物料的加热和熔炼过程，包括：
(1)高炉矿石经过冶炼，得到金属。
(2)化铁炉用于熔化金属。
(3)平炉及转炉用于金属精炼。
(二)按热力系统分类
1．间断式炉(也称周期式炉) 炉膛内不划分温度区段，炉子间断生产，炉膛温度在每个加热循环中变化。
2．连续式炉炉子连续生产，炉膛内划分温度区段，在加热进程中，每个部分的温度保持不变。
(三)按炉温分类
1. 高温炉炉温>1000℃，炉内的传热主要是辐射。
2．中温炉炉温650～1000℃，炉内传热和辐射、对流为主。
3．低温炉炉温<650℃，对流是炉膛内的主要传热。
(四) 按炉膛结构分类
有室式、台车式、开隙式、井式、振底式、步进式等。
(五)按加热方法分类
1．直接加热炉与材料直接接触的炉气，又称火焰炉。
2．间接加热炉炉气不与材料直接接触。

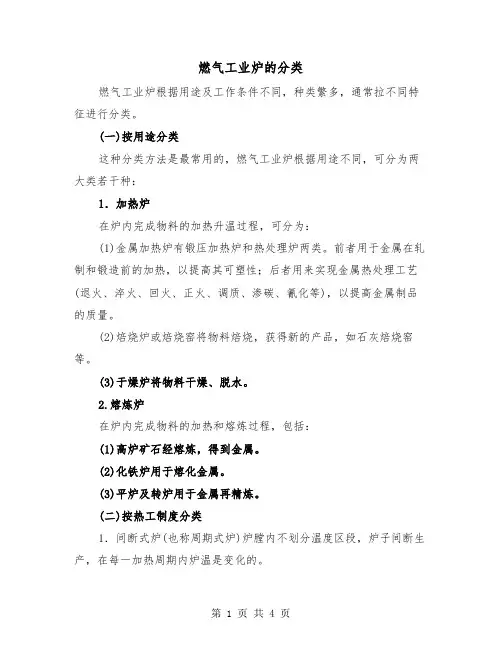

燃气工业炉的分类
燃气工业炉根据用途及工作条件不同，种类繁多，通常拉不同特征进行分类。
(一)按用途分类
这种分类方法是最常用的，燃气工业炉根据用途不同，可分为两大类若干种：
1．加热炉
在炉内完成物料的加热升温过程，可分为：
(1)金属加热炉有锻压加热炉和热处理炉两类。
前者用于金属在轧制和锻造前的加热，以提高其可塑性；后者用来实现金属热处理工艺(退火、淬火、回火、正火、调质、渗碳、氰化等)，以提高金属制品的质量。
(2)焙烧炉或焙烧窑将物料焙烧，获得新的产品，如石灰焙烧窑等。
(3)于燥炉将物料干燥、脱水。
2. 熔炼炉
在炉内完成物料的加热和熔炼过程，包括：
(1)高炉矿石经熔炼，得到金属。
(2)化铁炉用于熔化金属。
(3)平炉及转炉用于金属再精炼。
(二)按热工制度分类
1．间断式炉(也称周期式炉) 炉膛内不划分温度区段，炉子间断生产，在每一加热周期内炉温是变化的。
2．连续式炉炉子连续生产，炉膛内划分温度区段，在加热进程中，每一区段的温度保持不变。
(三)按炉温分类
1. 高温炉炉温>1000℃，炉内传热以辐射为主。
2．中温炉炉温650～1000℃，炉内传热以辐射、对流为主。
3．低温炉炉温<650℃，炉内传热以对流为主。
(四) 按炉子结构分类
有室式、台车式、开隙式、井式、振底式、步进式等。
(五)按加热方式分类
1．直接加热炉炉气直接与物料接触，又称火焰炉。
2．间接加热炉炉气不直接与物料接触。
燃气工业炉的基本组成燃气工业炉是一种复杂的热工设备。
一般由以下各部分组成：炉膛、燃气燃烧装置、烟气排出装置、炉门及提升装置、金属构架、各类附属设备(如余热利用装置、各种测量控制调节装置等)。
一、炉膛炉膛是自来水工业炉的核心区域。
是而使燃气稳定燃烧，让被蒸发工件与高温火焰、烟气直接或进行间接进行热交换的娱乐活动。
炉膛是用炼钢砌筑成的，由炉墙、炉顶、炉底(包括基础)所筑成的一个封闭的空间。
(一)炉墙炉膛的侧面砌砖部分称为炉墙。
要求它有足够高的耐火度和良好的隔热性能。
炉墙内部用耐火粘土砖砖墙，外加绝热层，外表面包以4～10mm厚的钢板外壳。
根据炉子其他工作的需要，在炉墙上一开有炉门、窥视孔、烧嘴孔、测温孔等。
为防止砌砖破坏，炉墙应尽可能避免尽量减少直接承受附加荷载，炉门及冷却水管等构件应支承在钢架上。
(二)炉顶炉膛顶部的砌砖部分称为炉顶。
按其构型形式分为拱顶和吊顶两种。
如图3—9—1和图3—9—2所示。
炉子跨度小于3～4m时可采用拱顶；跨度较大的，一般采用吊顶。
拱顶是用楔形耐火砖砌成的，有环砌与错砌两种。
吊顶出一些特种异型砖织成，异型砖用金属吊杆单独或成组地吊在炉子的钢结构上。
和拱顶相比较，吊顶不应受跨度炉子跨度的限制和易于局部修理，但它结构复杂，造价较高，一般只在大炉子上采用。
(三)炉底炉底是炉膛底部的砌砖部分。
工业炉的炉底与其它臀部部位不同，如金属回火的炉底不仅要承受金属的负荷，而且要经受炉渣和氧化铁皮的化学浸蚀，以及钛的碰撞和摩擦作用。
燃气工业炉的许多种炉底有多种在结构上型式，图3—9—3是几种常见的炉底结构。
加热炉炉底的厚度取决于炉子的尺寸和温度，变动在200～700mm范围内。
炉底的下部可以用绝热材料隔热，中间层采用粘土砖，最上部要接触1200～1250℃的高温，还有氧化铁皮的作用，故多采用镁砖。
在1000℃左右的热处理炉或无氧化加热炉上，因为没有氧化铁皮的浸蚀，炉底也可以直接采用粘土砖和绝热层。
