1岩体地质与结构特征

一、岩体工程地质类型及特征依据岩石成因，研究区岩体可划分为岩浆岩、沉积岩二大工程地质类型。

1．岩浆岩区内岩浆岩仅发育有侵入岩，包括变质侵入岩。

变质侵入岩也可划为变质岩类副变质岩，由于研究区内变质岩类型单一，面积小，只在侵入岩类中加以叙述其特征。

依据侵入岩工程地质结构特征、岩性组合、岩石强度，分为坚硬块状闪长玢岩、正长斑岩、花岗岩、闪长岩岩性综合体和坚硬—较坚硬片状闪长岩类岩性综合体。

（1）坚硬块状闪长玢岩、正长斑岩、花岗岩、闪长岩岩性综合体：岩性组合为元古代二长花岗岩、正长花岗岩、黑云花岗闪长岩及中生代燕山期石英正长斑岩、角闪闪长玢岩岩脉。

岩石坚硬性脆，工程地质结构类型为块状结构。

岩石饱和单轴抗压强度大于60Mpa，抗风化能力强。

在裸露区风化残积土厚0—1m，隐伏区残积土厚1—3m，标贯击数14—30击，地基承载力标准值240—280kpa；全风化带厚0—2m，标贯击数40.9击，地基承载力标准值350—500kpa；强风化带厚0—4m，标贯击数60.2击，地基承载力标准值500—2000kpa。

该岩性综合体具低压缩性，是良好的天然地基。

（2）坚硬—较坚硬片状闪长岩类岩性综合体：为晚太古代阜平期片麻状中粒黑云角闪英云闪长岩。

是经过区域变质作用的片状、片麻状变质侵入岩。

片理产状45°—65°。

岩石饱和单轴抗压强度30—60Mpa，属坚硬—较坚硬；工程地质结构类型为片状结构。

岩体全风化带厚0—5m，标贯击数35击。

地基承载力标准值300—400kpa；强风化带厚5—10m，标贯击数54击，地基承载力标准值400—1500kpa。

岩体塑性变形较大，具中低压缩性，边坡稳定性差，易引起风化、流失、边坡失稳等工程地质问题。

2．沉积岩沉积岩可划分为碳酸盐岩、碳酸盐岩夹碎屑岩、碎屑岩、碎屑岩夹碳酸盐岩四种工程地质岩组。

（1）碳酸盐岩岩组依据岩组工程地质结构特征，岩性组合，岩石强度分为坚硬中厚层状碳酸盐岩岩性综合体；坚硬—较坚硬中厚层状碳酸盐岩岩性综合体；坚硬中薄层状碳酸盐岩岩性综合体；坚硬—较坚硬薄层状碳酸盐岩岩性综合体。

绪论1、何谓岩体力学？它的研究对象是什么？是力学的一个分支学科,是研究岩体在各种力场作用下的变形与破坏规律的理论及其实际应用的科学,是一门应用型基础学科。

研究对象是各类岩体。

2、岩体力学的研究内容和研究方法是什么？内容:○1岩块、岩体地质特征。

○2岩石的物理、水理与热学性质。

○3岩块的基本力学性质。

○4结构面力学性质。

○5岩体力学性质。

○6岩体中天然应力分布规律及其测量的理论与方法。

○7边坡岩体、地基岩体及地下洞室围岩等工程岩体的稳定性。

○8岩体性质的改善与加固技术。

○9各种新技术、新方法与新理论在岩体力学中的应用。

○10工程岩体的模型、模拟试验及原位监测技术。

方法：○1工程地质研究法。

○2试验法。

○3数学力学分析法。

○4综合分析法。

一、岩体地质与结构特征1、何谓岩块、岩体？试比较岩块与岩体，岩体与土有何异同点？岩块是指不含显著结构面的岩石块体，是构成岩体的最小岩石单元体。

岩体是指在地质历史过程中形成的，由岩石单元体和结构面网络组成的，具有一定的结构并赋存于一定的天然应力状态和地下水等地质环境中的地质体。

岩块岩体都是由岩石组成，但岩体包含若干不连续结构面，岩块不含显著结构面。

岩块是岩体的组成物质，岩体是岩块和结构面的统一体。

岩石露在地表部分被风化和淋滤后形成的不溶于水的物质，残留在原地的形成土。

矿物，岩石，岩体都可以形成土。

组成岩体的岩石的矿物颗粒间具有牢固的连接而土没有。

2、岩石的矿物组成是怎样影响岩块的力学性质的？岩石是天然产出的具稳定外型的矿物或玻璃集合体，按照一定的方式结合而成。

力学性质主要取决于组成岩块的矿物成分及其相对含量。

矿物硬度大则强度大，反之则小。

3、何谓岩块的结构？它是怎样影响岩块的力学性质的？岩块的结构是指岩石内矿物颗粒的大小、形式和排列方式及微结构面发育情况与粒间连接方式等反应在岩块构成上的特征。

力学性质主要取决于矿物颗粒连接及微结构面的发育特征。

4、为什么说基性岩和超基性岩最容易风化？可能与其二氧化硅的含量有关。

目录一、结构体的类型和岩体结构特征 (2)1.结构体的类型 (2)2.岩体结构特征 (2)3、组成 (3)4、结构面 (3)5、结构体 (4)6、类型 (4)7、力学效应 (5)二、岩层产状的记录方法 (6)一、结构体的类型和岩体结构特征1.结构体的类型由于各种成因的结构面的组合，在岩体中可形成大小、形状不同的结构体。

岩体中结构体的形状和大小是多种多样的，但根据其外形特征可大致归纳为：柱状、块状、板状、楔形、菱形和锥形等六种基本形态。

当岩体强烈变形破碎时，也可形成片状、碎块状、鳞片状等形式的结构体。

结构体的形状与岩层产状之间有一定的关系，例如：平缓产状的层状岩体中，一般由层面(或顺层裂隙)与平面上的“X”型断裂组合，常将岩体切割成方块体、三角形柱体等；在陡立的岩层地区，由于层面(或顺层错动面)、断层与剖面的上“X”型断裂组合，往往形成块体、锥形体和各种柱体。

结构体的大小，可用体积裂隙数Jv来表示。

其定义是：岩体单位体积通过的总裂隙数(裂隙数／m3)，表达式为：式中的Si为岩体内第i组结构面的间距；为该组结构面的裂隙数(裂隙数／m)。

根据Jv值的大小可将结构体的块度进行分类(表16-4-2)。

结构体块度(大小)分类表16-4-22.岩体结构特征岩体结构是指岩体中结构面与结构体的组合方式。

岩体结构的基本类型可分为整体块状结构、层状结构、碎裂结构和散体结构，它们的地质背景、结构面特征和结构体特征等列于表16-4-3中。

(三)岩体的工程地质特性岩体的工程地质性质首先取决于岩体结构类型与特征，其次才是组成岩体的岩石的性质(或结构体本身的性质)。

不同结构类型岩体的工程地质性质：1.整体块状结构岩体的工程地质性质整体块状结构岩体因结构面稀疏、延展性差、结构体块度大且常为硬质岩石，故整体强度高、变形特征接近于各向同性的均质弹性体，变形模量、承载能力与抗滑能力均较高，抗风化能力一般也较强，所以这类岩体具有良好的工程地质性质。

岩体的组成及工程地质特征一、岩体的概念岩体：可能由一种或多种岩石组合，且在形成现实岩体的过程中经受了构造变动、风化作用、卸荷作用等各种内力和外力地质作用的破坏及改造。

工程岩体的分类为：地基岩体、边坡岩体、地下工程围岩。

二、岩体的结构岩体是由岩块或土构成的，岩体的性质取决于岩石或土和结构面的性质。

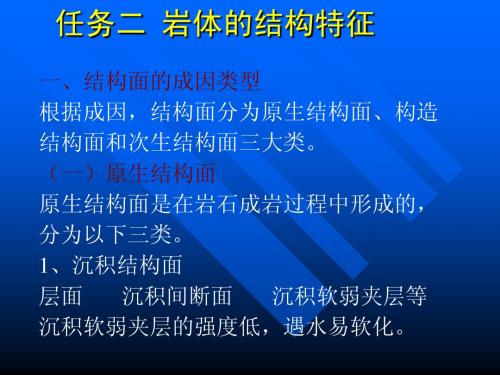

岩体的结构面结构面的特征是影响结构面强度及其他性能的重要因素。

结构面的产状由走向、倾向和倾角三个要素。

岩体的地质构造（1）地质构造的几种类型（1）不利情况 （2）最不利情况（3）有利情况（岩层走向与边坡垂直） （4）有利情况（岩层倾向与边坡相反）（2）断裂构造①裂隙发育程度分级及对工程的影响①裂隙的分类③断层的组成及类型三、岩体结构特征1.岩体结构类型四、岩体的力学特性（一）岩体的变形特征岩体的变形通常包括结构面变形和结构体变形两个部分。

设计人员所关心的主要是岩体的变形特性。

岩体变形参数是由变形模量或弹性模量来反映的。

不同岩体具有不同的流变特性。

一般有蠕变和松弛两种表现形式。

试验和工程实践表明，岩石和岩体均具有流变性。

特别是软弱岩石、软弱夹层、碎裂及散体结构岩体，其变形的时间效应明显，蠕变特征显著。

（二）岩体的强度性质由于岩体是由结构面和各种形状岩石块体组成的，所以，其强度同时受二者性质的控制。

如当岩体中结构面不发育，呈完整结构时，岩石的强度可视为岩体强度。

如果岩体沿某一结构面产生整体滑动时，则岩体强度完全受结构面强度控制。

四、岩体的工程地质性质结构面的工程地质性质对岩体影响较大的结构面的物理力学性质，主要是结构面的产状、延续性和抗剪强度。

延伸长度为5-10m的平直结构面，对地下工程围岩的稳定就有很大的影响，对边坡的稳定影响一般不大。

结构面的规模是结构面影响工程建设的重要性质。

结构面的规模分为I-V级：①级指大断层或区域性断层，控制工程建设地区的稳定性，直接影响工程岩体稳定性。

Ⅱ、Ⅱ级结构面往往是对工程岩体力学和对岩体破坏方式有控制意义的边界条件，它们的组合往往构成可能滑移岩体的边界面，直接威胁工程安全稳定性。

论述题：一.论述公路边坡中的顺向坡段在斜坡变形破坏方面的差异。

1.顺向边坡段易产生滑移拉裂，滑移压制拉裂，滑移弯曲拉裂。

1）滑移弯曲：主要发育在中陡倾外层体斜坡中，尤以薄层状岩体及延性较强的碳酸盐类层状岩体中多见。

这两类斜坡的滑移控制面倾角已明显大于该面的峰值摩擦角，上覆岩体具备滑移面下滑条件，但由于滑移面未临空，使下部受阻，造成坡脚附近顺层板梁承受纵向压应力，在一定条件下可使之发生弯曲变形。

2）滑移拉裂：斜坡岩体沿下伏软弱面向坡前临空方向滑移，并使滑移体拉裂解体。

3）滑移压制拉裂：主要发育在坡度中等陡的平缓层状体斜坡中，坡体沿平缓结构面向坡前临空方向产生缓慢的蠕变性滑移。

滑移面的锁固点火错列点附近，因拉应力集中生成与滑移面近于垂直的拉张裂隙，向上扩展且其方向渐转成与最大主应力方向趋于一致并伴随局部滑移。

2.反向边坡则易产生弯曲拉裂和蠕滑拉裂变形。

1）弯曲拉裂：陡倾的板状岩体在自重弯矩作用下，于前缘开始向临空方向作悬臂梁弯曲，并逐渐向破内发展。

弯曲的板梁之间互相错动并伴有拉裂，弯曲后缘出现拉裂缝，形成于走向的反坡台阶和槽沟。

2）蠕滑拉裂：斜坡岩体向临空方向发生剪切蠕变，其后缘发育自坡面向深部发展的拉裂主要发育在倾内薄层状体坡中也可以发生。

二.简述岩石坝基浅层滑动破坏类型及其形成条件。

岩石坝基渐层滑动破坏的主要类型有浅层岩体的剪切破坏，浅层岩体滑移弯曲和浅层岩体剪动滑移三种类型，其形成条件：1.坝基岩体的岩性软弱，岩石本身的抗剪强度低于坝体混凝土与基岩的接触面2.坝基由近于水平产出的薄层状岩层组成，在库水推力作用下，产生层间滑移，导致坝址下游岩层弯曲隆起3.坝基由碎裂结构岩体组成，在库水推力作用沿不同方位结构面发生渐进性剪动滑动破坏。

三．公路因技术原因无法绕避坡积层滑坡，该滑坡处于基本稳定状态，试论述公路从坡顶，坡中和坡脚通过滑坡的优缺点，并建议合理的通过方案。

1坡脚方案由于公路施工开挖造成稳定性降低2坡中开挖，行车动荷载对坡体影响最小3坡顶方案开挖影响小，动荷载可能相对影响较大4坡脚方案最差，坡中方案最好。
