圆管涵施工专项技术方案

圆管涵、箱涵施工方案（优秀范文5篇）第一篇：圆管涵、箱涵施工方案宁启高速公路至海防公路连接线工程B标圆管涵、箱涵施工方案一、圆管涵施工1．基础施工基坑开挖首先根据施工控制点进行施工放样测量。

基坑按照设计要求采用人工配合机械进行开挖，开挖到设计高程经后，进行基底处理，经监理工程师检查签证后，立模浇筑基础混凝土。

立模尺寸要准确，模板支撑牢固。

浇筑混凝土之前对模板的尺寸、位置等进行复核、校正，确认误差在允许范围之内，方能浇筑混凝土。

砼施工时严格按设计标号，试验选用配合比进行配料。

2．管节安装圆管涵基底混凝土经监理工程师检查签证后，即可进行管节安装。

购买专业厂家的预制管节，管节安装采用汽车吊至基座上就位。

管节接缝严格按设计要求，一般采用柔性接头，根据图纸要求，在两管节接缝处采用沥青麻丝填堵塞，外卷d=20㎜热沥青油毛毡填缝，外包四层沥青浸渍麻布，粗钢丝绑扎，使其稳固、耐久和不漏水。

沉降缝位置按照施工图纸设置。

3.洞口施工管节安装完毕，经检查合格后，即行组织洞口施工，洞口进出口型式为八字墙式。

施工时严格按设计文件和施工技术规范进行，确保涵洞的质量。

二、箱涵施工1．基础开挖箱涵基础采用机械、人工配合挖至设计标高，并检查地质情况是否满足设计要求，如基底土质出现异常情况立即与监理、业主联系，确定施工措施。

2．基础混凝土施工基底处理完毕以后，开始立模浇筑混凝土，立模尺寸要准确，模板支撑牢固，浇筑混凝土之前要对模板进行复核校正。

基础混凝土施工时采用砼搅拌楼集中供料，罐车运至现场，插入式振捣棒振捣。

砼施工时按配合比进行配料。

3．钢筋制作钢筋使用前必须检查合格证，并抽样检验，严禁使用不合格钢材。

钢筋应除锈去污调直。

钢筋采用现场绑扎，绑扎时混凝土保护层厚度，钢筋净距离及钢筋位置均安防准确、牢固。

钢筋绑扎完毕后，立模之前必须进行检查，发现问题及时纠正，并填写质量检查表，请监理工程师检查签证。

4.模板工程砼外露面采用大块定制钢模或胶合板，以减少拼缝，确保砼施工外观质量，模板安装完毕后要对其平面位置，顶部标高，节点联系和横向稳定性进行检查，经监理工程师许可签证后，方可浇筑混凝土。

圆管涵施工技术方案一、编制根据本方案是根据怀化市公路勘察设计院和永州市交通勘察设计院共同设计旳S324线蓝山朱禾铺至山背岭公路改建工程K5+500～K9+840段线路涵洞设计图及有关施工旳技术原则、规范和现场实际状况并结合我们旳施工条件而编制。

二、工程概况（一）本协议段设计共有钢筋混凝土圆管涵5座，涵长合计为88.33延米，交角为900，左右洞口均采用八字形式，涵洞用途均为浇灌用涵，详细状况见下表：涵洞设计状况一览表（二）根据总体施工进度计划规定，为保质保量完毕，圆管涵管节采用从混凝土圆管预制厂外购，汽车运至现场后，机械吊安装。

涵洞工程旳进度快慢与否严重制约路基土石方旳进度，为此，我部采用平行和流水施工措施相结合，加紧涵洞工程旳施工。

（三）施工组织机构施工队除队长外另设质检员、施工员、材料员、安全员。

在施工队长旳统一领导下，对质检员、施工员、材料员、安全员确定旳职责、职权，既有明确分工，又要有机地协调配合，指导施工工人施工。

保证工程质量、工程进度和施工安全。

施工队组织机构图三、 施工进度和重要工料机、人员安排（一）、该圆管涵安排6月15日正式动工，7月25日竣工。

（二）、施工人员见下表：（三）、重要使用机具：四、施工措施与环节1、管涵施工放样：放出轴线，端线及开挖边线，轴线桩放到开挖线以外后用水泥浆保护好，同步在开挖线附近加设一种临时水准点旳固定位置，用来控制各构造部位旳标高，经监理工程师核算无误后方可进行施工。

2、基坑开挖：基坑由挖掘机开挖至高于设计标高20cm左右，自检合格后，及时报监理工程师做地基承载力试验，经监理工程师检查合格后，由人工挖至设计高，人工清理整平。

基坑顶面应设置排水沟，防止地面水流入基坑，基坑顶有动载时，坑顶边与动载间应留有不不不小于2m宽旳护道。

3、垫层施工：圆管涵采用旳垫层材料为压实旳持续砂砾垫层，其压实度在95%以上（按重型击实法试验测定），砂砾垫层分层压实、摊铺不得有离析现象，否则必须重新拌和铺筑。

圆管涵工程施工技术方案一、工程概述圆管涵是一种常用的桥梁结构形式，其构造相对简单，施工周期短，因此在各种工程中得到了广泛应用。

圆管涵是指采用圆形或椭圆形钢筋混凝土管道作为涵洞的一种特殊结构。

其主要用于公路、铁路、市政道路等交通场所的道路交叉、沟渠通道、管道穿越等场合。

本工程为某市生活污水管线改建工程，因涉及一处道路交叉段，故采用圆管涵形式建设。

二、施工前准备1. 圆管涵设计方案确认根据设计要求和实际情况，确定圆管涵的形式、尺寸、材料等设计参数，确认设计图纸并编制施工图纸。

2. 施工单位准备确定施工单位和施工团队，确定施工人员配备，进行相关培训及技术交底工作。

3. 勘察和测量对施工区域进行勘察，确定地质情况、土壤特性、地下水情况等，并进行精确的测量工作，确定圆管涵具体的建设位置和尺寸。

4. 施工材料准备按设计要求确定圆管涵所需的各类材料，包括管道、混凝土、钢筋等，确保材料质量符合相关标准。

5. 劳动力物料准备确定施工所需的各类劳动力和物料，包括施工人员、机械设备等。

6. 各级部门审批进行相关手续的申报和审批工作，包括环保、交通等相关部门的审批手续。

7. 交底对施工人员进行相关技术交底，包括设计方案、施工程序、安全注意事项等。

8. 安全保证做好安全保障工作，包括施工现场的警示标识、安全防护措施等。

三、施工流程1. 地基处理根据勘察结果，对涵洞的基础地基进行处理，包括挖土、填土、夯实等工作。

2. 安装支架按设计要求，在地基上搭设支架，用于支撑涵洞的施工。

3. 浇筑底板在支架上浇筑涵洞的底板，根据设计要求进行混凝土浇筑和钢筋加固。

4. 安装管道在底板固化后，按设计要求安装圆管涵的管道，包括连接和固定工作。

5. 浇筑墙板在管道安装完成后，浇筑涵洞的墙板，包括混凝土浇筑和钢筋加固工作。

6. 完善设施在圆管涵建设完成后，对其进行细部处理和设施完善工作，包括防水处理、防腐处理、排水系统等。

7. 检验验收经施工单位的质量验收、相关部门的验收和监理单位的验收后，进行圆管涵的竣工验收工作。

圆管涵专项施工方案圆管涵是一种常用的交通设施，用于解决道路或铁路与河流、沟渠等交叉的问题，以确保交通畅通和水流通畅。

本文将提供圆管涵专项施工方案，以确保施工质量和安全。

1.施工前准备1.1.检查设计方案：仔细检查相关设计图纸和规范，确保施工方案符合设计要求。

1.2.制定施工计划：根据项目的时间要求和资源情况，制定详细的施工计划，并确保施工进程与其他施工活动协调一致。

1.3.确定施工人员：指定合适的施工队伍，并确保他们具备相关经验和技能。

1.4.准备材料和设备：按照设计要求，准备所需的圆管、管道连接件、灌注材料等，并保证质量合格。

2.施工过程2.1.施工现场布置：确定施工区域的范围，并按照设计图纸进行施工现场的布置，包括设置警示标志、施工指示牌等，确保施工区域的安全。

2.2.挖掘沟槽：根据设计要求，使用机械挖掘机进行沟槽的挖掘，并控制挖掘深度和宽度，确保圆管的稳定性。

2.3.安装圆管：将圆管按照设计要求进行拼装，并采取适当的技术措施确保连接牢固，如采用扣合或焊接等方式。

2.4.固定圆管：在圆管两侧设置支撑物，如使用水泥砖块或石头等，确保圆管的稳定性，并保证水流畅通。

2.5.灌注材料：将灌注材料填充到圆管中，确保圆管与土壤之间的连接牢固，并确保施工品质。

2.6.施工检查：每个施工阶段都要进行严格的质量检查，确保施工符合设计要求，并及时纠正施工中的问题。

3.施工安全措施3.1.严格遵守安全规范：确保施工人员严格遵守安全规章制度，佩戴好个人防护装备，并提供有关安全教育培训。

3.2.设置警示标志：在施工现场的适当位置设置警示标志，提醒过往行人和车辆注意施工区域，并保证施工现场的安全。

3.3.施工现场巡查：定期对施工现场进行巡查，确保施工过程中没有安全隐患，及时采取预防措施。

3.4.施工过程中的安全防护：在施工过程中，设置适当的安全防护措施，如安装护栏、设置警示标志等，以确保施工人员的安全。

3.5.施工过程中的交通疏导：在施工现场周围设置交通警示牌，疏导交通，确保施工区域与交通区域分离，减少交通事故的发生。

LK2+750钢筋砼圆管涵施工方案一、重要根据为：1. 施工承包协议书2.《施工招标文献》3. 圆管涵施工图4.《公路工程施工安全技术规范》（JTT 076-95）5.《公路桥涵施工技术规范》（JTT 041-）6.《公路施工手册—桥涵》（上、下册）（9月）7.《公路工程质量检查评估原则》（JTG F80/1-）8.《公路路基施工技术规范》（JTG F10-）9．业主、监理对本工程旳质量规定10．其他有关旳法规、规程等。

二、工程概况郴宁高速第十六协议段位于郴桂高等级公路S322万华岩收费站往桂阳方向220m处，起点桩号LK0+000，终点桩号LK7+066.94，路线长度7.06694km。

LK2+750圆管涵与路线左交角50°，孔径φ1.5m，涵长45.81m，进口为八字翼墙，出口为八字翼墙。

重要材料：管身混凝土：C30管身钢筋：Ⅰ级钢筋八字墙身、八字墙铺砌、一字墙墙身、一字墙基础帽石：C30砼。

三、施工准备(一)施工组织机构：(见附表)(二)重要人员配置：(二)、施工准备：1.清理杂物，整顿场地。

2.准备多种施工机械，并做好保养。

3.安装好施工现场水电供应设施。

4.合理组织施工，做到责任明确，分工合理。

5.施工所需旳多种材料准备。

四、施工进度计划LK2+750圆管涵计划动工日期为11月10日，竣工日期为11月25日，如遇雨天或者其他状况则顺延。

施工进度计划横道图五、施工方案及施工工艺施工前先彻底清理施工现场旳杂物及垃圾，并进行初步旳平整。

（一）、施工放样仔细对图纸进行复查，领会设计意图。

根据图纸确定旳构造物旳位置和标高，用全站仪测放涵洞中桩及轴线。

为便于开挖后旳检查校核，基础轴线控制桩应延长至基坑外加以固定。

放样完毕后，根据基础旳构造尺寸放出构造基础旳边线，用石灰撒出基础开挖线。

经测量监理工程师复检无误后，方可进行基坑开挖。

（二）基坑开挖及处理坑由挖掘机开挖，人工配合整平。

采用机械开挖至高于基底设计高程50cm时，采用人工开挖整平，开挖时应当有专门旳测量人员控制高程，防止超挖现象。

圆管涵施工方案(终)
一、工程概述
圆管涵是一种常见的桥涵结构，用于排水、通行等方面。

本文将对圆管涵的施
工方案进行详细介绍。

二、施工准备
1. 施工人员准备
在施工前，需要组织好具有相关施工经验的工程人员，确保施工人员熟悉施工
图纸和工作流程。

2. 设备准备
准备各种施工所需的设备，如挖掘机、起重机、混凝土搅拌车等。

3. 材料准备
准备好施工所需的各种材料，如混凝土、钢筋等。

三、施工过程
1. 开挖基坑
根据设计要求和施工图纸，进行基坑的开挖工作，确保基坑的大小和形状符合
设计要求。

2. 配筋及模板
在基坑中进行钢筋的布置和模板的搭设，确保钢筋的数量和位置符合设计要求。

3. 浇筑混凝土
在配筋和模板完成后，开始进行混凝土的浇筑工作，确保混凝土的均匀性和密
实性。

4. 验收及封模
待混凝土充分凝固后，进行验收工作，确保圆管涵的质量符合要求，然后进行
封模处理。

四、施工验收
在施工完成后，进行圆管涵的验收工作，确保施工质量符合设计要求，同时做
好施工档案的整理和归档工作。

五、施工总结
通过本次圆管涵施工过程，我们深刻认识到施工过程中的各种环节都需要严格
遵守设计要求和施工规范，只有如此，才能保证圆管涵的质量和安全性。

六、参考资料
1.土木工程施工技术标准
2.圆管涵设计规范
以上是关于圆管涵施工方案的介绍，希望能对相关工程师和施工人员有所帮助。

第1篇一、工程概况圆管涵是一种常用的公路、铁路和水利等工程中的小型排水结构物。

本施工方案针对某公路工程中圆管涵的施工进行编制，主要内容包括施工准备、施工工艺、质量控制、安全管理等方面。

1. 工程名称：某公路工程圆管涵施工2. 工程地点：某市某县某公路3. 工程规模：全长10公里，共需施工圆管涵50座4. 工程内容：圆管涵基础、涵身、涵顶、涵底、涵背、涵口等部分二、施工准备1. 技术准备（1）熟悉施工图纸，了解工程特点和施工要求。

（2）组织施工人员进行技术交底，明确施工工艺和质量标准。

（3）编制施工组织设计和施工方案，确保施工顺利进行。

2. 材料准备（1）涵管：根据设计要求选择合适的圆管涵型号，确保涵管质量。

（2）混凝土：按照设计要求配比，确保混凝土强度和耐久性。

（3）钢筋：选用合格钢筋，确保钢筋质量。

（4）水泥、砂、石等原材料，按照设计要求进行检验，确保原材料质量。

3. 机械设备准备（1）挖掘机、装载机、自卸汽车等土方施工设备。

（2）混凝土搅拌机、运输车、泵车等混凝土施工设备。

（3）钢筋加工设备、焊接设备等钢筋施工设备。

（4）测量仪器、检测设备等。

4. 人员准备（1）组织施工队伍，明确各工种人员职责。

（2）对施工人员进行安全教育和技术培训，提高施工人员素质。

（3）配备专职安全员，负责施工现场安全管理。

三、施工工艺1. 圆管涵基础施工（1）开挖基础：按照设计要求，开挖基础，确保基础尺寸和形状符合要求。

（2）垫层施工：在基础底部铺设一层厚度为0.1m的砂垫层，保证基础稳定性。

（3）基础混凝土施工：按照设计要求，浇筑基础混凝土，确保混凝土强度和耐久性。

2. 圆管涵身施工（1）涵管安装：根据设计要求，将涵管吊装至指定位置，确保涵管安装平稳。

（2）涵身混凝土施工：在涵管周围浇筑混凝土，形成涵身，确保涵身强度和耐久性。

3. 圆管涵顶、底、背、口施工（1）涵顶混凝土施工：在涵身顶部浇筑混凝土，形成涵顶，确保涵顶强度和耐久性。

圆管涵施工方案及施工工艺方法要点圆管涵是一种常用的交通工程结构，用于道路、铁路或水工等地下管线的通行或通水。

下面将介绍圆管涵的施工方案及施工工艺方法要点。

一、施工方案：1.勘察与设计：根据具体工程要求，进行地质勘察和设计工作，确定涵洞位置、尺寸等。

2.材料准备：准备所需材料，包括混凝土、钢筋、模板、涵洞接口材料等。

3.施工队伍组织：组织施工队伍，确定工程施工单位，并制定相应安全管理措施。

4.施工设备准备：准备所需施工设备，包括起重机械、挖掘机、砼泵车、模板支撑等。

5.施工计划制定：制定详细的施工计划，包括工期安排、施工顺序等。

二、施工工艺方法要点：1.地面准备：对施工现场进行平整处理，清除垃圾和杂草，确保施工区域干净整洁。

2.开挖：根据设计要求，在施工现场进行挖掘，形成圆管涵的开挖空间。

挖掘深度要与设计要求一致，并注意施工现场的安全。

3.水平放线与定位：在挖掘的基础上，进行水平放线和定位，确保圆管涵的准确安装。

4.模板安装和支撑：根据设计要求，安装涵洞的模板，并进行支撑，确保模板的稳固和刚度。

5.钢筋制作与安装：根据设计要求，制作和安装涵洞的钢筋，确保钢筋的数量、位置和连接的正确性。

6.混凝土浇筑：使用搅拌车将预制好的混凝土倒入涵洞内，并使用振捣棒进行振捣，确保混凝土的均匀性和密实度。

7.养护：对浇筑完成后的混凝土进行养护，包括喷水养护、遮阳遮雨等，确保混凝土的强度发展良好。

8.放水试验：在养护期结束后，进行放水试验，检查圆管涵的密封性和强度。

以上是圆管涵的施工方案及施工工艺方法要点。

在施工过程中，需要严格按照设计要求进行，保证施工质量和安全。

同时，施工现场要做好安全防护工作，确保工人的安全。

东线高速公路陵水立交改建工程圆管涵工程施工一、工程概况东线高速公路K190+899.103陵水立交位于陵水县城西侧、在建的东环铁路陵水车站东侧，北距香水湾和南距文罗互通立交的距离分别为8.3km和7.8km。

被交道路为国道海榆东线，高速公路上跨。

陵水立交现状为简易型立交，变速车道、匝道技术指标低，不满足现行规范要求，本项目的实施是针对该情况将现状陵水立交改建为半苜蓿叶式互通立交。

二、沿线地形、地质及水文自然地理特征1、地质水文：互通区地貌单元属海成Ⅳ级阶地，微地貌单元进一步划分为坡地和地沟。

地下水主要接受大气降水及地下水侧向补给，总体向下游排泄。

勘察期间实测混合地下水位埋深为0.00-2.5m，根据区域水文地质资料及附近水井调查，地下水位年变幅在0.5-1.0m。

本次勘察揭露的地层，表层为第四系全新统冲击土及第四系中更新统北海组海相沉积土，下伏晚白垩纪花岗闪长岩及其残积土。

2、气象：项目所在地属热带季风岛屿性气候，气候温和，雨量充沛，年平均气温24℃，夏季长达9个月，春秋不分，长3个月，无冬天。

夏季高温高湿，台风活动频繁，降水充沛，12－2月为春秋季，降水稀少，全年无霜日，日照充足，太阳辐射强。

三、施工准备：施工前应先根据设计要求，对圆管涵进行定位放线，放出圆管涵具体位置，合理安排平面布置，应充分考虑施工期间的车辆通行情况和管线的施工方向之间的互相干扰。

根据规范要求，在充分了解工程的实际情况和选择合理经济的沟槽横断面。

并充分考虑冬季和雨期的施工措施，编制施工组织设计报监理审批，着重以下几点：（1）挖、填方的土方平衡计算，做出合理安排，减少重复运输。

（2）进行施工现场的排水设计，并考虑排水和周边构筑物的影响。

（3）考虑具体投入的设备、数量、品种、人员等。

（4）土方开挖后弃土的堆放、运输以及可利用土的临时堆放点的布置等。

四、钢筋砼圆管涵施工管涵施工完毕后，砌体砂浆或砼强度达到规定要求时方可进行回填，涵洞顶以上及涵身两侧在不小于两倍孔径范围内的填土须分层对称夯实，相对密度达到96%，回填材料严格按设计要求，每层厚度不超过15cm。

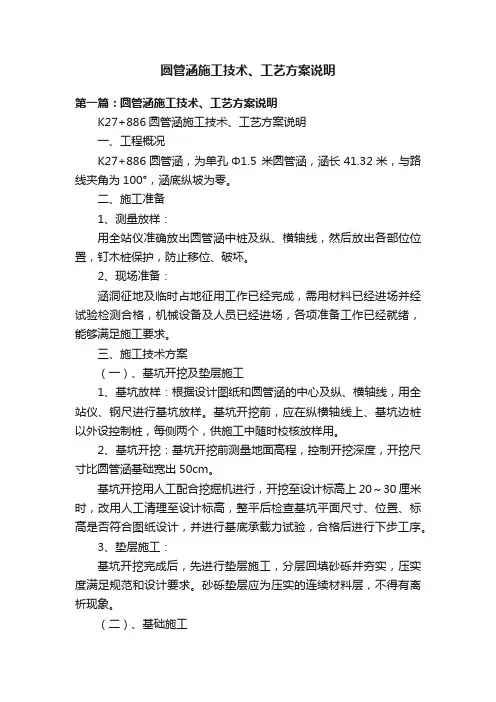

圆管涵施工技术、工艺方案说明第一篇：圆管涵施工技术、工艺方案说明K27+886圆管涵施工技术、工艺方案说明一、工程概况K27+886圆管涵，为单孔Φ1.5 米圆管涵，涵长41.32米，与路线夹角为100°，涵底纵坡为零。

二、施工准备1、测量放样：用全站仪准确放出圆管涵中桩及纵、横轴线，然后放出各部位位置，钉木桩保护，防止移位、破坏。

2、现场准备：涵洞征地及临时占地征用工作已经完成，需用材料已经进场并经试验检测合格，机械设备及人员已经进场，各项准备工作已经就绪，能够满足施工要求。

三、施工技术方案（一）、基坑开挖及垫层施工1、基坑放样：根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。

基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样用。

2、基坑开挖：基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出50cm。

基坑开挖用人工配合挖掘机进行，开挖至设计标高上20～30厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，并进行基底承载力试验，合格后进行下步工序。

3、垫层施工：基坑开挖完成后，先进行垫层施工，分层回填砂砾并夯实，压实度满足规范和设计要求。

砂砾垫层应为压实的连续材料层，不得有离析现象。

（二）、基础施工1、基础放样基坑挖好后，应重新放设涵洞的纵、横轴线，同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。

并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。

2、混凝土管座：混凝土由拌和站集中拌和，混凝土所用砂石料、水泥均应符合规范要求，严格按实验室给定的施工配合比拌制砼，拌和均匀。

按施工图纸和技术规范的要求浇筑管座基础。

管基分两次浇筑，先浇筑底下部分，注意预留管基厚度及安放管节座浆混凝土2～3cm, 待安放管节后再浇筑管底以上部分。

（三）、钢筋混凝土圆管的预制1、管节由监理工程师认可的预制厂制作。
