第八章电气照明装置安装解析

电气照明安装及安全要求一、安装前的准备工作在进行电气照明安装前，需要进行以下准备工作：1.了解电气知识安装者必须具备一定的电气知识，知道电气设备的接线、保护、维护等基本常识。

2.检测电源在安装电气照明设备之前，需要检测电源能否满足设备电气参数的要求，同时需要保证电源的可靠性和安全性。

3.选择合适的设备选择合适的电气照明设备是非常重要的。

需要根据使用需求，选择合适功率、电压、颜色、造型等参数的设备。

4.施工前的环境条件在施工前需要检查施工场地是否符合安装要求，避免出现不必要的事故。

二、电气照明安装步骤电气照明安装需要严格按照以下步骤进行：1.敷设电线首先需要敷设电线管道或布线架，根据不同的环境条件选择不同的敷设方式。

2.安装电箱根据电气负载计算结果选择合适的电箱，将电箱安装在布线架上，然后将电线引入电箱。

3.安装调光器如果需要控制灯光的亮度，需要安装调光器，并与电箱连接。

4.安装灯具将灯具根据需要的位置固定在天花板或墙壁上，并将电线与灯具连接。

5.接线根据电线的颜色和设备的接线图纸将电线正确接线。

6.测试安装完成之后，需要进行灯光的测试和运行检测，确认设备工作正常、电流和电压的稳定性等。

三、电气照明安全要求在进行电气照明安装时，需要遵守以下安全要求：1.安全操作进行安装过程中需要保持安全意识，严格按照安装步骤进行操作，采取安全措施以避免电气事故的发生。

2.防范漏电安装电气设备时，如果设备造成漏电，可能导致电气事故的发生。

因此，在施工过程中，需要注意电气绝缘措施的落实以及接地措施的可靠性。

3.避免短路如果电线接线不当，可能会导致电路出现短路。

为了避免这种情况的发生，需要严格按照接线图纸进行接线，并注意电线的绝缘情况。

4.避免过载如果负载超过电器设备的额定值，可能会导致设备过载而发生电气事故。

因此，需要在安装过程中注意设备的额定负载，选择合适的设备和线路。

5.防火安装电气照明设备时，需要注意避免因设备过热而导致火灾的发生。

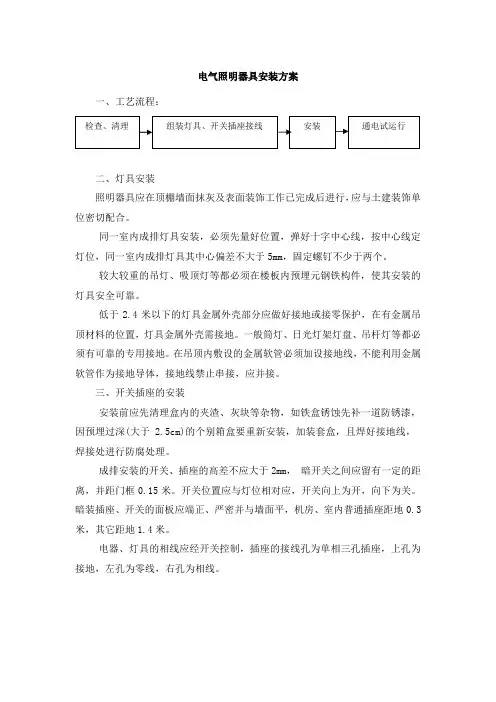

电气照明器具安装方案一、工艺流程：二、灯具安装照明器具应在顶棚墙面抹灰及表面装饰工作已完成后进行，应与土建装饰单位密切配合。

同一室内成排灯具安装，必须先量好位置，弹好十字中心线，按中心线定灯位，同一室内成排灯具其中心偏差不大于5mm ，固定螺钉不少于两个。

较大较重的吊灯、吸顶灯等都必须在楼板内预埋元钢铁构件，使其安装的灯具安全可靠。

低于2.4米以下的灯具金属外壳部分应做好接地或接零保护，在有金属吊顶材料的位置，灯具金属外壳需接地。

一般筒灯、日光灯架灯盘、吊杆灯等都必须有可靠的专用接地。

在吊顶内敷设的金属软管必须加设接地线，不能利用金属软管作为接地导体，接地线禁止串接，应并接。

三、开关插座的安装安装前应先清理盒内的夹渣、灰块等杂物，如铁盒锈蚀先补一道防锈漆，因预埋过深(大于 2.5cm)的个别箱盒要重新安装，加装套盒，且焊好接地线，•焊接处进行防腐处理。

成排安装的开关、插座的高差不应大于2mm ，•暗开关之间应留有一定的距离，并距门框0.15米。

开关位置应与灯位相对应，开关向上为开，向下为关。

暗装插座、开关的面板应端正、严密并与墙面平，机房、室内普通插座距地0.3米，其它距地1.4米。

电器、灯具的相线应经开关控制，插座的接线孔为单相三孔插座，上孔为接地，左孔为零线，右孔为相线。

检查、清理 通电试运行 组装灯具、开关插座接线 安装接地相线零线相线零线先将盒内甩出的导线留出维修长度，注意不要碰伤线芯，先将导线按顺时针方向盘绕在开关、插座面板对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接接入接线孔内，再用顶丝将其压紧，注意线芯不得外露，然后将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。

固定时要使面板端正，并与墙面平齐。

四、通电试运行灯具、配电箱安装完毕，且各条路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。

如果发现问题，必须先断电，然后查找原因进行修复。

电气照明安装施工方案一、前言电气照明安装是建筑施工中非常关键的环节，它直接影响到建筑物的整体亮度和舒适度。

本文将针对电气照明安装的施工方案进行详细介绍，以确保在施工过程中能够顺利完成，达到预期的效果。

二、施工准备在进行电气照明安装施工之前，首先需要进行一系列的准备工作。

包括但不限于： - 确定照明设计方案 - 准备所需的照明设备和材料 - 制定施工计划和安全措施 - 确保现场的电气线路和管道已经预留三、施工步骤3.1 照明设备的安装1.安装顶灯：根据设计方案确定吊顶的位置和数量，将吊顶固定在预留的位置上，并安装照明设备。

2.安装壁灯：确定壁灯的位置和数量，将壁灯固定在墙面上，并连接电路。

3.安装地灯：根据设计要求，将地灯埋入地面中并连接电路。

3.2 电路布线1.铺设主线：在建筑物内部进行电缆线的铺设，连接到总电箱。

2.分线装置：根据设计要求，将电路分线连接到各个照明设备。

3.连接控制开关：将开关连接到各个照明设备，实现照明的控制。

3.3 安全检测1.检查电路连接是否牢固2.使用万用表测试电路是否正常3.检查接地线是否连接良好四、施工质量保证为确保电气照明安装施工的质量，需要进行以下保证措施： - 严格执行施工方案和设计要求 - 使用优质的照明设备和线路材料 - 进行严格的施工验收和安全检测- 保证施工人员的资质和技术能力五、总结电气照明安装是建筑施工中非常重要的一环，只有通过科学合理的施工方案和严格的施工质量保证措施，才能确保建筑物的照明效果和安全性。

在实际施工中，需要严格按照设计要求和安全标准进行操作，确保施工质量达到预期效果。

电气照明装置的安装施工和检验要点摘要：在建筑电气工程中，照明安装工程与整个建筑工程的质量乃至安装人员的作业安全息息相关。

近些年来，在国内建筑业，安全事故均与照明安装有关，让建筑单位承受了严重损失。

为了确保电气照明安装工程的安全性，需要立足细节，结合施工关键技术的全面革新，解决安装环节的问题。

关键词：电气照明装置；装置检验；施工安全；电气施工引言在建筑电气系统中，电气照明装置的作用是提供建筑照明光源。

但是电气照明装置的安装施工较烦琐，建筑电气施工技术人员如果没有严格按照施工标准操作，会造成电气照明装置存在安全问题。

因此，建筑电气施工技术人员应当充分关注电气照明装置的安装施工标准和质量性能检验，全面检验各种类型的电气照明装置。

1建筑电气照明安装工程施工概述在电气照明安装中，往往牵涉诸多设备，主要包括线路的电线、配电箱等电气设备和照明灯具的开关、插座等设备。

在安装环节需要注意以下内容：（1）在开始安装灯具前，需预埋处理螺栓等，并测验其承载力，在保障各项因素均与施工要求相符时，方可开始灯具安装；（2）在灯具安装前，需清除脚手架等设备，并彻底清理地面，保障表面清洁性；（3）在开始接线前，应测试导线，在保障绝缘性能与标准要求相符后，再展开接线工作；（4）在安装较高位置的灯具时，需先在地面上进行通电测试。

唯有严控以上内容，且结合一定顺利严格施工，方才顺利完成安装施工任务。

2电气照明装置的安装施工特点建筑电气照明装置的种类、规格多样，为了保证电气照明装置的安装质量，电气施工技术人员必须准确把握各类电气照明装置的安装施工要点。

相比于原有的建筑电气照明装置，建立在自动化技术基础上的电气照明装置具有非常显著的自动化运行控制特征。

电气工程施工技术人员需要在全面了解照明装置操作规范的前提下，严格按照电气施工图纸施工，并使用专门仪器完成照明装置的运行检验，如电气照明装置的耐压测试和接地试验，避免电气照明装置由于频繁运行而产生故障。

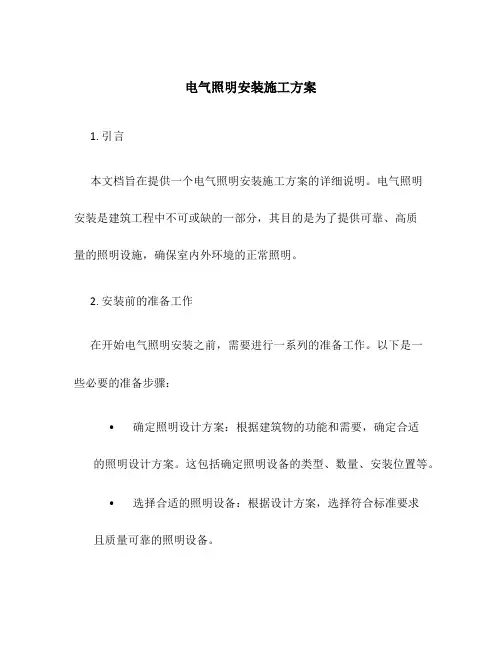

电气照明安装施工方案1. 引言本文档旨在提供一个电气照明安装施工方案的详细说明。

电气照明安装是建筑工程中不可或缺的一部分，其目的是为了提供可靠、高质量的照明设施，确保室内外环境的正常照明。

2. 安装前的准备工作在开始电气照明安装之前，需要进行一系列的准备工作。

以下是一些必要的准备步骤：•确定照明设计方案：根据建筑物的功能和需要，确定合适的照明设计方案。

这包括确定照明设备的类型、数量、安装位置等。

•选择合适的照明设备：根据设计方案，选择符合标准要求且质量可靠的照明设备。

•准备所需材料和工具：根据设计方案，准备所需的电线、开关、插座、灯具等材料。

同时，确保所需的工具完备，并处于良好的工作状态。

3. 施工步骤在准备工作完成后，可以开始进行电气照明安装的施工步骤。

以下是主要的施工步骤：3.1 布线布线是电气照明安装的首要步骤，它涉及到电线的敷设和连接。

以下是布线的具体步骤：1.根据照明设计方案，在墙壁、天花板和地面上标记出电线敷设的位置。

2.使用开槽机在墙壁或天花板上开槽，并将电线放入槽中。

确保电线与其他设备（如水管、暖气管道等）保持安全距离。

3.连接电线：使用绝缘剥线钳剥去电线外皮，然后使用绝缘裙子和螺丝拧紧电线连接器来连接电线。

3.2 安装开关和插座开关和插座的安装是为了控制和供电照明设备。

以下是安装开关和插座的步骤：1.根据照明设计方案，在墙壁上标记出开关和插座的位置。

确保离地高度、间距等符合标准要求。

2.使用开槽机在墙壁上开槽，并将开关和插座安装盒安装在槽中。

3.连接开关和插座：使用绝缘剥线钳剥去电线外皮，然后使用螺丝将电线连接到开关或插座上。

3.3 安装灯具灯具的安装是为了提供照明效果。

以下是安装灯具的步骤：1.根据照明设计方案，在天花板上标记出灯具的位置。

2.使用电钻或开孔器在天花板上打孔，并安装灯具安装盒。

3.连接灯具：使用绝缘剥线钳剥去电线外皮，然后将电线连接到灯具上。

根据灯具的要求，可能需要使用螺丝或连接器连接电线。

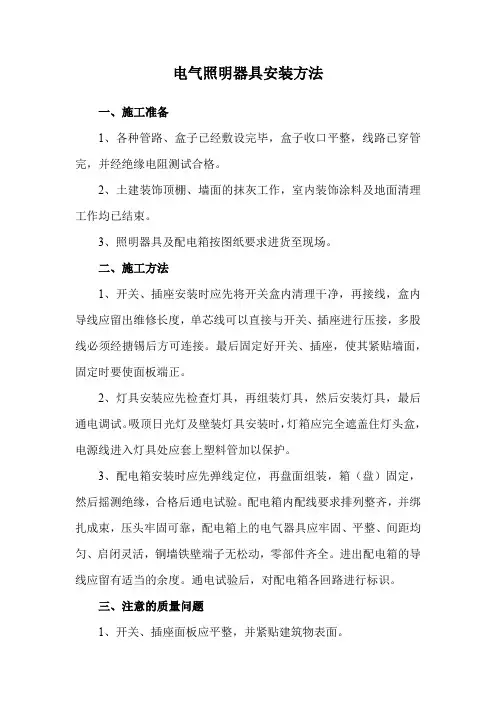

电气照明器具安装方法
一、施工准备
1、各种管路、盒子已经敷设完毕，盒子收口平整，线路已穿管完，并经绝缘电阻测试合格。

2、土建装饰顶棚、墙面的抹灰工作，室内装饰涂料及地面清理工作均已结束。

3、照明器具及配电箱按图纸要求进货至现场。

二、施工方法
1、开关、插座安装时应先将开关盒内清理干净，再接线，盒内导线应留出维修长度，单芯线可以直接与开关、插座进行压接，多股线必须经搪锡后方可连接。

最后固定好开关、插座，使其紧贴墙面，固定时要使面板端正。

2、灯具安装应先检查灯具，再组装灯具，然后安装灯具，最后通电调试。

吸顶日光灯及壁装灯具安装时，灯箱应完全遮盖住灯头盒，电源线进入灯具处应套上塑料管加以保护。

3、配电箱安装时应先弹线定位，再盘面组装，箱（盘）固定，然后摇测绝缘，合格后通电试验。

配电箱内配线要求排列整齐，并绑扎成束，压头牢固可靠，配电箱上的电气器具应牢固、平整、间距均匀、启闭灵活，铜墙铁壁端子无松动，零部件齐全。

进出配电箱的导线应留有适当的余度。

通电试验后，对配电箱各回路进行标识。

三、注意的质量问题
1、开关、插座面板应平整，并紧贴建筑物表面。

2、插座的接地（零）保护措施必须符合施工验收规范的有关规定。

3、成排灯具安装时，必须拉线，以保证灯具成一直线。

4、采用木结构安装灯具时，导线接头和普通塑料导线裸露，应采取防火措施。

5、配电箱安装后应采取保护措施，避免碰坏，弄脏电具、仪表。

6、配电箱接地、接零必须单独设汇流排，箱体开孔必须采用机械开孔。

7、电气工程上所有紧固螺栓都必须是镀锌制品，平垫片、弹簧垫片应齐全。

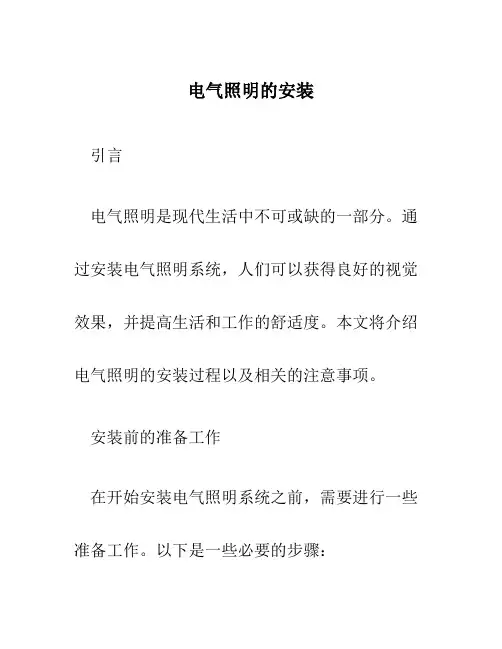

电气照明的安装引言电气照明是现代生活中不可或缺的一部分。

通过安装电气照明系统，人们可以获得良好的视觉效果，并提高生活和工作的舒适度。

本文将介绍电气照明的安装过程以及相关的注意事项。

安装前的准备工作在开始安装电气照明系统之前，需要进行一些准备工作。

以下是一些必要的步骤：1. 确定照明计划在安装电气照明系统之前，需要明确照明计划。

这包括确定照明需求、照明区域和照明布局等。

可以通过绘制平面图或使用相关的照明设计软件来规划照明布局。

2. 准备必要的材料和工具在准备安装电气照明系统时，需要事先准备好必要的材料和工具。

这些可能包括灯具、电线、开关、插座、连接器、电线切割工具、螺丝刀等。

3. 检查电气系统在安装电气照明系统之前，需要对现有的电气系统进行检查。

确保电气系统符合安全标准，并且有足够的电力供应来支持新增的照明设备。

安装步骤1. 安装灯具第一步是安装灯具。

按照照明计划确定的位置，在天花板或墙壁上安装灯具支架。

然后，将灯具插座或配件连接到支架上。

根据灯具的类型，可以使用螺丝或其他适当的连接器将灯具固定在支架上。

2. 连接电线安装灯具后，需要连接电线。

首先，将电线从电源线路中拉出，在灯具支架附近留出足够的长度。

然后，根据电气系统的要求，使用电线切割工具剥离电线的绝缘层。

连接电线时，需要确保正确地连接导线，通常是将相同颜色的导线连接在一起。

3. 安装开关和插座在连接灯具电线之后，可以安装开关和插座。

根据照明计划，确定开关和插座的位置，并在墙壁上进行安装。

然后，将电线连接到开关和插座上。

确保使用正确的连接方法，并使用连接器或绝缘胶带固定连接。

4. 连接电源线路在安装灯具、开关和插座之后，需要连接电源线路。

根据电气系统的布局，将电源线路连接到主电源或配电盘。

使用电线连接器将电源线路与电气系统连接，并确保连接紧固并牢固。

5. 进行测试完成电气照明系统的安装后，需要进行必要的测试。

确保所有灯具、开关和插座都能正常工作。

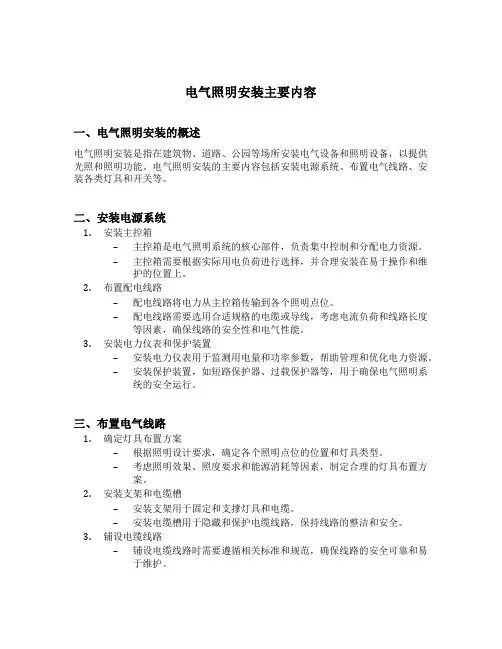

电气照明安装主要内容一、电气照明安装的概述电气照明安装是指在建筑物、道路、公园等场所安装电气设备和照明设备，以提供光照和照明功能。

电气照明安装的主要内容包括安装电源系统、布置电气线路、安装各类灯具和开关等。

二、安装电源系统1.安装主控箱–主控箱是电气照明系统的核心部件，负责集中控制和分配电力资源。

–主控箱需要根据实际用电负荷进行选择，并合理安装在易于操作和维护的位置上。

2.布置配电线路–配电线路将电力从主控箱传输到各个照明点位。

–配电线路需要选用合适规格的电缆或导线，考虑电流负荷和线路长度等因素，确保线路的安全性和电气性能。

3.安装电力仪表和保护装置–安装电力仪表用于监测用电量和功率参数，帮助管理和优化电力资源。

–安装保护装置，如短路保护器、过载保护器等，用于确保电气照明系统的安全运行。

三、布置电气线路1.确定灯具布置方案–根据照明设计要求，确定各个照明点位的位置和灯具类型。

–考虑照明效果、照度要求和能源消耗等因素，制定合理的灯具布置方案。

2.安装支架和电缆槽–安装支架用于固定和支撑灯具和电缆。

–安装电缆槽用于隐藏和保护电缆线路，保持线路的整洁和安全。

3.铺设电缆线路–铺设电缆线路时需要遵循相关标准和规范，确保线路的安全可靠和易于维护。

–注意电缆的规格选择、敷设方式和保护措施，尽量减少线路损耗和故障风险。

四、安装灯具和开关1.安装各类灯具–根据设计要求和场所功能，选择合适的灯具类型，如LED灯、荧光灯、汞灯等。

–安装灯具时需要注意固定方式、接线顺序和光源调试，确保灯具能正常工作并满足照明需求。

2.安装开关和控制装置–安装开关用于控制灯具的开关操作。

–安装控制装置，如调光器、定时开关等，用于调节亮度、节能和实现特定的照明效果。

3.进行电气连接和线路测试–进行电气连接时需要严格按照电路图和接线要求进行操作，确保线路连接正确、可靠。

–进行线路测试，包括线路通断测试、地线连接测试、电压稳定性测试等，确保安装质量和电气安全。

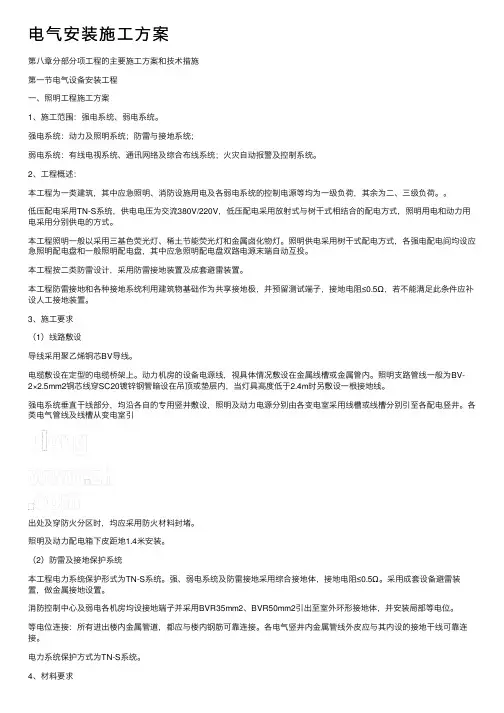

电⽓安装施⼯⽅案第⼋章分部分项⼯程的主要施⼯⽅案和技术措施第⼀节电⽓设备安装⼯程⼀、照明⼯程施⼯⽅案1、施⼯范围：强电系统、弱电系统。

强电系统：动⼒及照明系统；防雷与接地系统；弱电系统：有线电视系统、通讯⽹络及综合布线系统；⽕灾⾃动报警及控制系统。

2、⼯程概述：本⼯程为⼀类建筑，其中应急照明、消防设施⽤电及各弱电系统的控制电源等均为⼀级负荷，其余为⼆、三级负荷。

低压配电采⽤TN-S系统，供电电压为交流380V/220V，低压配电采⽤放射式与树⼲式相结合的配电⽅式，照明⽤电和动⼒⽤电采⽤分别供电的⽅式。

本⼯程照明⼀般以采⽤三基⾊荧光灯、稀⼟节能荧光灯和⾦属卤化物灯。

照明供电采⽤树⼲式配电⽅式，各强电配电间均设应急照明配电盘和⼀般照明配电盘，其中应急照明配电盘双路电源末端⾃动互投。

本⼯程按⼆类防雷设计，采⽤防雷接地装置及成套避雷装置。

本⼯程防雷接地和各种接地系统利⽤建筑物基础作为共享接地极，并预留测试端⼦，接地电阻≤0.5Ω，若不能满⾜此条件应补设⼈⼯接地装置。

3、施⼯要求（1）线路敷设导线采⽤聚⼄烯铜芯BV导线。

电缆敷设在定型的电缆桥架上。

动⼒机房的设备电源线，视具体情况敷设在⾦属线槽或⾦属管内。

照明⽀路管线⼀般为BV-2×2.5mm2铜芯线穿SC20镀锌钢管暗设在吊顶或垫层内，当灯具⾼度低于2.4m时另敷设⼀根接地线。

强电系统垂直⼲线部分，均沿各⾃的专⽤竖井敷设，照明及动⼒电源分别由各变电室采⽤线槽或线槽分别引⾄各配电竖井。

各类电⽓管线及线槽从变电室引出处及穿防⽕分区时，均应采⽤防⽕材料封堵。

照明及动⼒配电箱下⽪距地1.4⽶安装。

（2）防雷及接地保护系统本⼯程电⼒系统保护形式为TN-S系统。

强、弱电系统及防雷接地采⽤综合接地体，接地电阻≤0.5Ω。

采⽤成套设备避雷装置，做⾦属接地设置。

消防控制中⼼及弱电各机房均设接地端⼦并采⽤BVR35mm2、BVR50mm2引出⾄室外环形接地体，并安装局部等电位。

电气照明装置的安装一、照明方式与种类照明方式可分为四种：一般照明；分区一般照明（当仅仅需要担高房间内某些物定工作区的照度，而采用的照明方式）；局部照明和混合照明。

照明种类可分为六种：正常照明；应急照明（包括备用照明、疏散照明和安全照明）；值班照明；警卫照明；景观照明和障碍标志灯。

二、照明供电1．照明供电系统的一般原则照明供电网由馈电线、干线和分支线所组成。

供电网络的接线方式有：放射式、树干式与混合式三种。

（1）三相照明线路上每相负荷的分配，应尽量平衡。

在每个分配中的最大相与最小相的负荷电流差，不可超过30%。

（2）照明系统中的每一单相回路，不应超过16A；灯具数量不宜超过25个。

大型建筑组合灯具，每一单相回路不宜超过25A；电光源数量不宜超过60个。

建筑轮廓灯，每一单相回路不宜超过100个。

（3）当灯具与插座共为一回路时，其中的插座数量不宜超过5个（组）。

当插座为单独回路时，数量不宜超过10个（组）。

（4）在照明分支回路中，不可采用三相低压断路器对三个单相分支回路进行控制与保护。

（5）对于特别重要的负荷，宜在负荷末级的配电盘中采用自动切换电源的方式，也可采用两个专用回路各带约50%的照明灯具和配电方式。

（6）当正常照明发生故障而须继续或暂时继续工作所设置的备用照明，应采用两路电源或两回路供电。

①当采用两路高压电源供电时，备用照明的供电干线，应接自不同的电源变压器上。

②当采用两路低压电源供电时，备用照明的供电干线，应接自两段低压配电干线上。

③当具备自备发电机组时，备用照明的供电干线，一路接自发电机组，另一路接处正常照明电源。

④当不具备两个电源或两个回路时，备用照明电源，宜采用蓄电池组。

（7）插座宜由单独回路供电。

①一个房间内的插座，宜由同一回路配电。

②潮湿房间（住宅中的厨房除外）内不允许装设一般插座，但设置有安全隔离变压器的插座可例外。

③备用照明、疏散照明的回路中，不可设置插座。

2．照明的基本线路常用的两种：一只单联开关控制一盏灯与两只双联开关控制一盏灯。

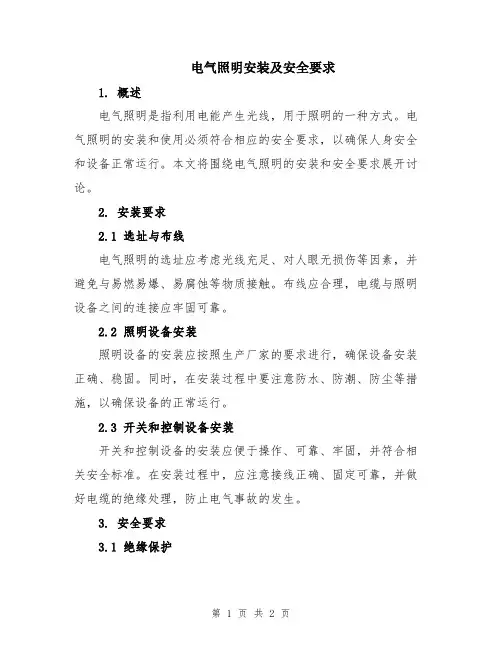

电气照明安装及安全要求1. 概述电气照明是指利用电能产生光线，用于照明的一种方式。

电气照明的安装和使用必须符合相应的安全要求，以确保人身安全和设备正常运行。

本文将围绕电气照明的安装和安全要求展开讨论。

2. 安装要求2.1 选址与布线电气照明的选址应考虑光线充足、对人眼无损伤等因素，并避免与易燃易爆、易腐蚀等物质接触。

布线应合理，电缆与照明设备之间的连接应牢固可靠。

2.2 照明设备安装照明设备的安装应按照生产厂家的要求进行，确保设备安装正确、稳固。

同时，在安装过程中要注意防水、防潮、防尘等措施，以确保设备的正常运行。

2.3 开关和控制设备安装开关和控制设备的安装应便于操作、可靠、牢固，并符合相关安全标准。

在安装过程中，应注意接线正确、固定可靠，并做好电缆的绝缘处理，防止电气事故的发生。

3. 安全要求3.1 绝缘保护照明电气设备应采取绝缘保护措施，以防止电流外泄和触电事故的发生。

安装时应确保设备的绝缘材料完好无损，接地线和保护线的连接牢固可靠。

3.2 防雷保护照明装置应采取有效的防雷措施，如安装避雷针、避雷器等。

在雷雨天气中，应切断电源，避免雷击导致的事故。

3.3 过载保护照明电气装置应设置过载保护装置，以防止长时间大功率使用引发设备过热、电线过载等安全问题。

过载保护装置应选择合适的额定值，确保在过载情况下及时切断电源。

3.4 灭火设施照明装置附近应配备灭火设施，以防止火灾事故的发生。

灭火设施应定期检查、维护，确保其正常有效。

3.5 定期检查照明电气设备应定期进行检查，包括线路、接线、开关、绝缘等方面。

发现问题及时修复，确保设备的正常运行和安全使用。

4. 总结电气照明安装和安全要求涉及到选址、布线、设备安装、绝缘保护、防雷保护、过载保护、灭火设施以及定期检查等方面。

只有严格按照相关要求进行安装和使用，才能确保人身安全和设备的正常运行。

电气照明的安装应用电來发光而作为光源的，称为电气照明。

电气照明普遍运用丁•消费和日常生活中，对电气照明的耍求是保证照明设备平安运转，防止人身或火灾事故的发作，提高照明质量，浪费用电。

电气照明按发光的方法分，有热辐射放电1如白炽灯）、气体放电〔如日光灯）两类：依照明的方式分，有普通照明、局部照明、和混合照明三类、按运用的性质分，有正常照明、事故照明、值班照明、警卫照明、阻碍照明、装饰性照明（如射灯，闪灯）、广告性照明（如霓虹灯）等。

本章主要引见普通工厂和艮用的常用电光源，照明用具及装置方法。

第一节常用照明附件和白炽灯的装置一、常用照明附件常用照明附件包括灯座、开关、插座、挂线盒及木台等器件。

1. 灯座灯座的种类大致分为插口式和螺旋式两种。

灯座外壳分瓷、胶木和金属资料三种。

依据不同的运用场所分平灯座、吊灯座、防水灯座、荧光灯座等。

常用灯座如图6-1所7J\ o0 °b) c) 4)f) g)图6-1常用灯靈插口用灯座 s林口平灯霍c) d) «rr平灯脛e)舫水轉口用灯嵐f＞呦水螺口护灯證a安全荧光力座2. 开关开关的作用是在照明电路中接通或断开照明灯具的器件。

按其装置方式清楚装式fflfi-2藏用开关3. 插座插座的作用是为各种可移动用电器提供电源的器件。

其装置方式可分为明装式和暗装式，从其结构可分为单相双极插座、单相带接地线的三极插座及带接地的三相四极插座等。

如图6・3所示。

图6-3抽座小圆貝通用双极插座b》川式单相三极猜座c）蹟式圆魚通用取段捕遭d） 0B戒三相四扱轴座&）防水昭式冈扁通用取极插幽4. 挂线盒和木台挂线盒俗称 ''先令"，用于悬挂吊灯并起接线盒的作用，制造资料可分为磁质和塑料。

木台用來固定挂线盒、开关、插座等，外形有园形和方形，资料有木质和塑料。

二、常用照明附件的装置1. 木台的装置木台用于明线装置方式。

在明线敷设终了后，需求装置开关、插座、挂线盒等处先装置0 °木台。

电气照明的安装电气照明是现代社会不可或缺的一项设备。

它不仅为我们的生活提供了足够的光线，而且在工业和商业领域中也扮演了非常重要的角色。

安装电气照明需要专业技能和知识，下面我将为大家介绍几个关于电气照明安装的要点。

1.规划和设计在安装电气照明之前，需要进行充分的规划和设计。

安装位置、灯具类型和数量等因素都需要考虑，以确保照明系统能够满足用户的需求，并且按照最佳实践和相关标准安装。

在进行规划和设计时，需要考虑照明需要达到的亮度、照射范围和颜色等因素。

如果是在商业或工业领域安装照明，则还需要考虑电能效率和安全性等因素。

2.电源安装电气照明需要有一个稳定且高质量的电源供应。

在进行电源安装时，需要确保所有的插座、电线和接头都经过了正确的测试和检查，并且符合安全标准。

电源电路的设计和安装需要由专业的电工完成，以确保可靠性和安全性。

3.安全性安装和使用电气照明时需要注意安全性。

由于电气照明和电线都会产生电磁辐射，因此在安装时需要考虑用地线和防雷保护等措施，以确保用户的安全性。

此外，在安装时需要注意使用符合安全标准的灯具和电线，并确保所有的接线有效地被固定到地面或墙上。

安装位置也需要考虑，以避免灯具距离易燃物质太近，从而产生火源和安全隐患。

4.维护和检修电气照明的维护和检修需要定期进行，以检查并防止可能出现的故障。

例如，检查灯泡的状态和损坏程度，以及插头和接触器的松动或损坏。

在进行维护和检修时，需要施工人员具有充足的经验和专业知识，以避免造成安全隐患或引起电线短路等问题。

同时，需要注意使用符合安全标准的工具和设备，以确保操作的安全性。

总之，安装电气照明需要具有专业技能和知识，以确保电气照明的安全、有效和高质量。

无论是在家庭、商业或工业领域，都需要遵循最佳实践和标准，以确保照明系统可以为用户提供足够明亮和安全的照明。

单位工程名称凤凰城会所综合楼交底人接受人分项工程名称照明装置安装工程施工队（组）年月日技术安全交底一、室内灯具安装（一）工艺流程验收灯具→组装灯具→安装灯具→通电试运行校验预埋件（二）验收灯具1. 各型灯具：灯具的型号、规格必须符合设计要求和国家现行技术标准的规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、涂膜剥落，灯罩破裂，灯箱歪翘等现象。

并应有产品质量合格证。

2. 灯内配线：灯内配线应符合设计要求及有关规定。

3. 专用灯具：（1）各种标识灯的指示方向正确无误。

（2）应急灯必须灵敏可靠。

（3）事故灯具应有特殊标志。

（4）供局部照明的变压器必须是双圈的，初次级均应装有熔断器。

（5）携带是照明灯具用的导线，应采用橡胶套导线，接地或接零线应在同一护套内。

（三）灯具组装灯具组装技术控制要点：1. 组合式吸顶花灯首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。

确定出线和走线的位置，将端子板（瓷接头）用机螺丝固定在托板上。

根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。

然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。

单位工程技术施工队单位工程名称东城花苑27＃楼交底人接受人分项工程名称照明装置安装工程施工队（组）年月日技术安全交底2. 吊顶花灯首先将导线从各个灯口穿到灯具本身的接线盒里。

一端盘圈、涮锡后压入各个灯口。

理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线，最后将电源引入先从吊杆中穿出。

3. 日光灯接线（四）照明灯具接线1. 传入灯具的导线在分支连接处不得承受额外压力和磨损，多股软线的端头应挂锡，盘圈，并按顺时针方向弯钩，用灯具端子螺丝拧固在灯具的接线端子上。

2. 螺口灯头接线时，相线应接在中心触点的端子上，零线应接在螺纹的端子上。
