T8LED灯管无极调光驱动电源原理图

LED节能灯的工作原理及原理图LED节能灯是一种高效、环保的照明设备，它采用LED（Light Emitting Diode）作为光源，具有高亮度、低能耗、长寿命等优点。

本文将详细介绍LED节能灯的工作原理及原理图。

一、LED节能灯的工作原理LED节能灯的工作原理主要涉及LED的发光原理和电路控制。

1. LED的发光原理LED是一种半导体器件，当电流通过LED芯片时，电子和空穴在半导体材料中复合，产生能量释放，从而产生光。

LED的发光原理是基于固体发光材料的电致发光现象。

LED芯片内部有P型和N型半导体材料，两种材料之间形成PN结。

当外加正向电压时，电子从N区向P区扩散，空穴从P区向N区扩散，当它们在PN结相遇时，发生复合并释放出能量，产生光。

2. 电路控制LED节能灯的电路控制是通过电子元器件实现的。

常见的电路控制方式有直流驱动电路和交流驱动电路。

直流驱动电路：LED节能灯可以通过直流电源供电，直流驱动电路一般由电源、整流器、电流稳压器和LED模块组成。

电源将交流电转换为直流电，整流器将交流电转换为直流电，电流稳压器用于稳定电流，保证LED的正常工作。

交流驱动电路：LED节能灯也可以通过交流电源供电，交流驱动电路一般由电源、整流器、电流控制器和LED模块组成。

电源将交流电转换为直流电，整流器将交流电转换为直流电，电流控制器用于控制LED的亮度和频率。

二、LED节能灯的原理图LED节能灯的原理图包括LED模块、电源、整流器、电流稳压器（或电流控制器）、电阻、电容等元件。

LED模块：LED模块是LED节能灯的核心组件，包括多个LED芯片、散热结构和光学透镜。

LED芯片通过电路连接，散热结构用于散热，光学透镜用于光的聚焦和散射。

电源：LED节能灯的电源可以是直流电源或交流电源，用于提供工作电压。

整流器：整流器用于将交流电转换为直流电，常见的整流器有整流二极管桥式整流器和电感式整流器。

电流稳压器（或电流控制器）：电流稳压器用于稳定LED的工作电流，保证LED的亮度稳定。

LED节能灯驱动电路图介绍时间:2010-05-23 14:14来源:未知作者:admin 点击:216次驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。

白光LED是电流驱动型器件，其亮度与电流成比例关系。

在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。

白光LED 是电流驱动型器件，其亮度与电流成比例关系。

在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正向电流所需的电压。

这种方式有一个缺点，即白光LED正向电压的任何变化都会导致白光LED电流的变化，从而无法保证流过白光LED的电流等于预设置值，也就无法确保白光LED的亮度恒定。

而在恒流型驱动电路中，是通过检测串联在白光LED回路电阻的电压来保证流过白光LED的电流恒定的。

这种方式可以消除由正向电压变化而产生的电流变化，因此白光LED可产生相对恒定的亮度。

由于移动电话的锂离子电池的工作电压范围一般为3.*.2V，而白光LED的正向电压一般为3～4V，且白光LED闪光灯一般为多个白光LED 串、并联在一起，以提供闪光功能所需的光通量，所以在低电压输入、高电压输出的时候，必须采用升压电路将电压升高以驱动白光LED。

驱动白光LED闪光灯时一般采用两种方式升压，一种是采用以电感为储能元件的升压式变换器，另一种是采用以电容为储能元件的电荷泵。

采用以电感为储能元件的升压变换器的优点是效率相对较高。

现在的白光LED闪光灯驱动控制器都集成了控制电路和升压开关管，但是电感和用于续流的肖特基二极管还是外接的，这增加了电路的复杂性、成本和PCB面积。

此外，由于闪光灯驱功电路、LED闪光灯显示屏、移动电话的天线一般位于移动电话上端，与移动电话的射频电路靠得很近，所以有效防止驱动电路电感的EMI干扰也是很重要的问题。

led灯驱动电源电路图大全（六款模拟电路设计原理图详解）led灯驱动电源电路图（一）电路工作原理LED楼道灯的电路如下图所示。

电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。

220V交流电经电容C1、R1降压限流后在A、B两点的交流电压约为15V，由VD1～VD4.进行整流，在C2上得到约14V的直流电压作为高亮度发光二极管VD5～VD8的工作电压，发光二极管的工作电流约为14mA。

由于电容C1不消耗有功功率，泄放电阻消耗的功率可忽略不计，因此整个电路的功耗约为15&TImes;0.014≈0-2（W）。

为了进一步节省电能和延长高亮度发光二极管的使用寿命，电路中加入了由光敏电阻R2、电阻R3和三极管VT1等组成的光电控制电路，在夜晚光敏电阻R2的阻值可达100K以上，这时C2两端的电压经R2、R3分压后提供给VT1基极的直流偏置电压很小，VT1截止，对发光二极管的工作没有任何影响；白天时，由于光电效应的作用，R2的阻值可减小到1OK以下，这时VT1导通并接近饱和，由于通过C1的电流最大只能达到15mA，由于VTl的分流，C2上的电压可下降到4V以下。

led灯驱动电源电路图（二）LED驱动电源的具体要求LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

10W以下功率LED灯杯应用方案目前10W以下功率LED应用广泛，众多一体式产品面世，即LED 驱动电源与LED灯整合在一个灯具中，方便了用户直接使用。

典型的灯具规格有GU10、E27、PAR30等。

针对这一应用，我们设计了如下方案（见图1）图1：基于AP3766的LED驱动电路原理图该方案特点如下：1.基于最新的LED专用驱动芯片AP3766，采用原边控制方式，无须光耦和副边电流控制电路，实现隔离恒流输出，电路结构简单。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。

LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。

1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。

LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。

LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。

LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。

发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。

当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。

2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。

下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。

电源电路主要由交流电输入端、整流电路和滤波电路组成。

交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。

驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。

驱动电路普通由恒流驱动电路和恒压驱动电路组成。

恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。

恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。

LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。

LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。

LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。

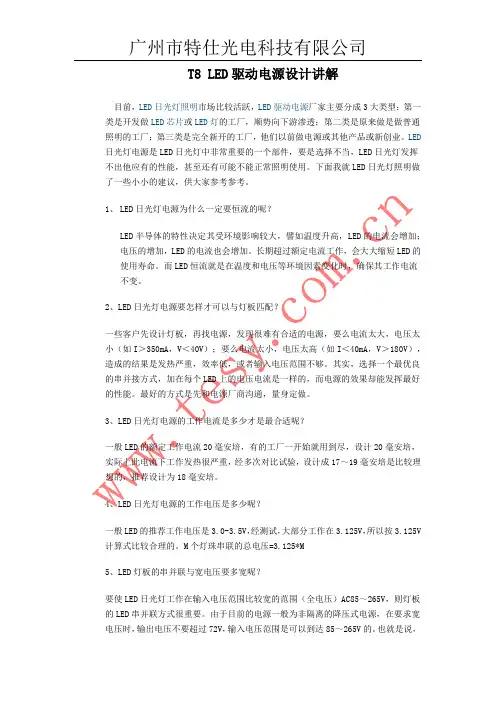

T8 LED驱动电源设计讲解目前，LED日光灯照明市场比较活跃，LED驱动电源厂家主要分成3大类型：第一类是开发做LED芯片或LED灯的工厂，顺势向下游渗透；第二类是原来做是做普通照明的工厂；第三类是完全新开的工厂，他们以前做电源或其他产品或新创业。

LED 日光灯电源是LED日光灯中非常重要的一个部件，要是选择不当，LED日光灯发挥不出他应有的性能，甚至还有可能不能正常照明使用。

下面我就LED日光灯照明做了一些小小的建议，供大家参考参考。

1、LED日光灯电源为什么一定要恒流的呢？LED半导体的特性决定其受环境影响较大，譬如温度升高，LED的电流会增加；电压的增加，LED的电流也会增加。

长期超过额定电流工作，会大大缩短LED的使用寿命。

而LED恒流就是在温度和电压等环境因素变化时，确保其工作电流不变。

2、LED日光灯电源要怎样才可以与灯板匹配？一些客户先设计灯板，再找电源，发现很难有合适的电源，要么电流太大，电压太小（如I＞350mA，V＜40V）；要么电流太小，电压太高（如I＜40mA，V＞180V），造成的结果是发热严重，效率低，或者输入电压范围不够。

其实，选择一个最优良的串并接方式，加在每个LED上的电压电流是一样的，而电源的效果却能发挥最好的性能。

最好的方式是先和电源厂商沟通，量身定做。

3、LED日光灯电源的工作电流是多少才是最合适呢？一般LED的额定工作电流20毫安培，有的工厂一开始就用到尽，设计20毫安培，实际上此电流下工作发热很严重，经多次对比试验，设计成17～19毫安培是比较理想的，推荐设计为18毫安培。

4、LED日光灯电源的工作电压是多少呢？一般LED的推荐工作电压是3.0-3.5V，经测试，大部分工作在3.125V，所以按3.125V 计算式比较合理的。

M个灯珠串联的总电压=3.125*M5、LED灯板的串并联与宽电压要多宽呢？要使LED日光灯工作在输入电压范围比较宽的范围（全电压）AC85～265V，则灯板的LED串并联方式很重要。

LED节能灯的工作原理节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED 电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED1、LED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。

由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。

这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。

市场上浮现一种(yī zhǒnɡ)便宜的LED 手电筒，这种手电前端为5 ~ 8 个高亮度发光管，使用1 ~ 2 节电池。

由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5 头电筒，电流惟独100 mA 摆布。

非常省电。

如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。

从前端拆开后，根据实物绘制了电路图，如图1 所示。

图1 LED 手电驱动(qū dònɡ)电路原理图工作原理：接通电源后，VT1 因R1 接负极，而c1 两端电压不能突变。

VT1(b)极电位低于e 极，VT1 导通，VT2(b)极有电流(diànliú)流入，VT2 也导通，电流从电源正极经L、VT2(c)极到e 极，流回电源负极，电源对L 充电，L 储存能量，L 上的自感电动势为左正右负。

经c1 的反馈作用，VT1 基极电位比发射极电位更低，VT1 进入深度饱和状态，同时VT2 也进入深度饱和状态，即Ib>Ic/β(β 为放大倍数)。

随着电源对c1 的充电，C1 两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1 逐渐减小，当Ib1<=Ic1/β时，VT1 退出饱和区，VT2 也退出饱和区，对L 的充电电流减小。

此时．L 上的自感电动势变为左负右正，经c1 反馈作用。

VT1 基极电位进一步上升，VT1 迅速截止，VT2 也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。

此电压足以使LED 发光。

高亮度白光LED 灯(以下简称白光灯)具有光色好(与日光接近)，节能(电光转换效率远高于白炽灯，也高于荧光灯，是一种冷光源)，寿命长(寿命是荧光灯的几倍(白炽灯的几十倍),环保无污染的特点成为白炽灯和荧光灯的有力挑战者。

但其不足之处是目前价格较高。

目前，白光灯已发展到第二代；第一代白光灯的价格已大幅下降，Φ5 白光灯的价格已降到0.25/只，拆机Φ5 白光灯的价格为0.2 ／只，此价格已经可以接受。

课程设计报告书试验大致思路如下：3．器件管脚分配图：图1（4017管脚分配图）CD4017是十进制计数器，它包含译码器。

计数器在时钟禁止输入为低电平时，在时钟脉冲上升沿进位。

在时钟禁止输入为高电平时，时钟被禁止。

复位输入为高电平时，时钟输入独立运行。

该芯片是一个十进制分配器，只要在其脉冲信号输入端接入脉冲信号，每来一个脉冲信号时，该芯片就会从Q0~~Q9~~Q0循环发出高电平，并且能够保持这个脉冲信号没有结束时，一直是高电平。

由此可知，该芯片能够运用于控制端或者是用于循环彩灯等等方面的应用。

引出端功能符号CO：进位脉冲输渊CP：时钟输入端CR：清除端INH：禁止端Q0-Q9 计数脉冲输出端VDD：正电源VSS：地真值表输入输出CP INH CR Q0-Q9 CO× × H Q0↑L LH ↓L计数计数脉冲为Q0-Q4时：CO=HL × L× H L↓× L×↑L保持计数脉冲为Q5-Q9时：CO=L图2（4069管脚分配图）CD4069又称为六反向器，广泛运用于各种电路设计中。

当Vcc=5~10V时，C110uFU1A 4069BCL_5V U2B 4069BCL_5V R210kΩR1200kΩ1234图4图4为电路中的一部分，是用来产生时钟脉冲的多谐振荡器，它仿真图如下图5整个电路的仿真图如下；。

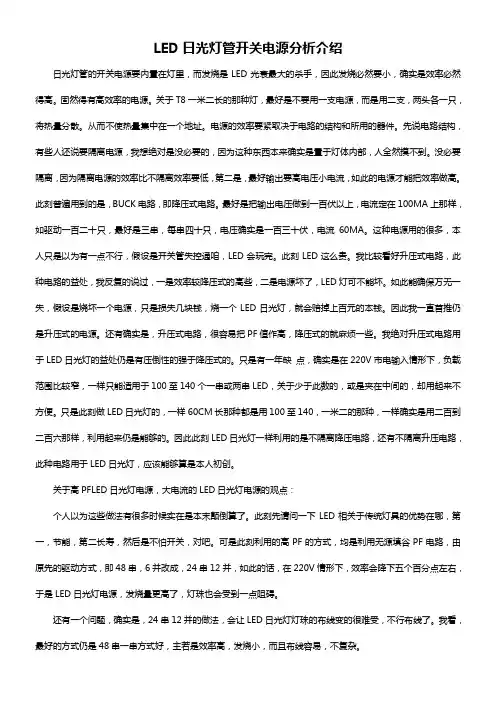

LED日光灯管开关电源分析介绍日光灯管的开关电源要内置在灯里，而发烧是LED光衰最大的杀手，因此发烧必然要小，确实是效率必然得高。

固然得有高效率的电源。

关于T8一米二长的那种灯，最好是不要用一支电源，而是用二支，两头各一只，将热量分散。

从而不使热量集中在一个地址。

电源的效率要紧取决于电路的结构和所用的器件。

先说电路结构，有些人还说要隔离电源，我想绝对是没必要的，因为这种东西本来确实是置于灯体内部，人全然摸不到。

没必要隔离，因为隔离电源的效率比不隔离效率要低，第二是，最好输出要高电压小电流，如此的电源才能把效率做高。

此刻普遍用到的是，BUCK电路，即降压式电路。

最好是把输出电压做到一百伏以上，电流定在100MA上那样，如驱动一百二十只，最好是三串，每串四十只，电压确实是一百三十伏，电流60MA。

这种电源用的很多，本人只是以为有一点不行，假设是开关管失控通咱，LED会玩完。

此刻LED这么贵。

我比较看好升压式电路，此种电路的益处，我反复的说过，一是效率较降压式的高些，二是电源坏了，LED灯可不能坏。

如此能确保万无一失，假设是烧坏一个电源，只是损失几块钱，烧一个LED日光灯，就会赔掉上百元的本钱。

因此我一直首推仍是升压式的电源。

还有确实是，升压式电路，很容易把PF值作高，降压式的就麻烦一些。

我绝对升压式电路用于LED日光灯的益处仍是有压倒性的强于降压式的。

只是有一年缺点，确实是在220V市电输入情形下，负载范围比较窄，一样只能适用于100至140个一串或两串LED，关于少于此数的，或是夹在中间的，却用起来不方便。

只是此刻做LED日光灯的，一样60CM长那种都是用100至140，一米二的那种，一样确实是用二百到二百六那样，利用起来仍是能够的。

因此此刻LED日光灯一样利用的是不隔离降压电路，还有不隔离升压电路，此种电路用于LED日光灯，应该能够算是本人初创。

关于高PFLED日光灯电源，大电流的LED日光灯电源的观点：个人以为这些做法有很多时候实在是本末颠倒算了。

T8 LED照明灯管驱动电路设计曲勇;王善忠;张毅仁;康积涛【摘要】简述了白光LED照明灯驱动电路设计的基本原理,分析设计了一款已获得新加坡TUV PSB质量认证的T8LED灯管内置式驱动电路.此电路结构简单、效率高、功率因数好、电路特性稳定,并且照明效果佳,非常适合商品化批量生产.【期刊名称】《照明工程学报》【年(卷),期】2013(024)004【总页数】4页(P95-98)【关键词】TUV PSB质量认证;T8 LED灯管;驱动电路;照明【作者】曲勇;王善忠;张毅仁;康积涛【作者单位】西南交通大学电气工程学院,四川成都610031;淡马锡理工学院工程学院,新加坡529757;淡马锡理工学院工程学院,新加坡529757;西南交通大学电气工程学院,四川成都610031【正文语种】中文【中图分类】TM9231 引言在新加坡市场上销售的80W白炽灯，20W荧光灯和10W LED灯的单价比约为:1∶10∶35，理论寿命比约为:1000∶18000∶50000［1］，电功率转化成可见光的转换效率分别为:7%，28%，32%［2］。

此三种灯的照明效果大体相当的情况下，按照新加坡市场0.28新币一度电来计算，则成本效益比较如图1所示。

由图1可知，LED灯与白炽灯、荧光灯相比，回收期分别为5200小时和1200小时。

相当于一年中，每天分别使用14.2个小时和3.3个小时。

图1 三种照明灯的成本比较图Fig.1 Cost comparison of the three kinds of lights2 市电白光LED照明驱动电源设计策略针对工频电压白光LED照明驱动电路，大致可以分为两大类:非电气隔离式电路和电气隔离式电路。

其中非隔离式驱动电源较为典型的是电感和MOSFEF为核心器件组成的升降压斩波电路，如图2、图3所示［3］。

该电路结构简单，器件少，适合低成本LED照明灯商品化，批量生产。

而隔离式驱动电源，主要由隔离变压器和MOSFET组成，如图4所示。

高性能LED T8/T5灯管恒流驱动电源方案SM7307/SM7302SM7307与SM7302是同系列的适用于不同功率的产品，SM7307适用于8W到18W的T管方案，而SM7302适用于12W 到24W的T管方案。

二者都是高精度恒流驱动开关，内部集成高压功率开关管，采用BUCK拓扑结构，无需任何的补偿元件，恒流精度小于±3%；采用高压的自启动及供电专利技术，IC内部自供电，不需要外界辅助供电；系统效率可达90%以上，具有LED负载开、短路保护等多重保护，可靠性高，而且系统BOM性价比高。

SM7307/SM7302典型系统原理图如图1。

SM7307/SM7302采用专利的恒流控制技术，通过电流采样端CS限制功率开关管的峰值电流，控制功率开关管的关闭；通过FB 端口检测电感的电流过零点，控制开关管的开启，从而确定了流过电感的高低峰值电流值，实现了输出恒流。

通过DRAIN端口经内部JFET对VDD电容充电，利用IC内部的稳压电路实现稳压供电。

1.1BOM表采用SM7307实现的9W到18W(VOUT：75V~150V，IOUT：120mA)T8LED灯管方案中，驱动电源系统的典型BOM表(对应上述电路图)如表1：1.2测试数据在180-264Vac输入电压范围内，本系统的恒流精度为±1.5%；系统平均转换效率大于90%，不同的输入电压和输出负载情况下的测试数据如表2：1.3PCB布线注意事项本系统的PCB尺寸仅为20*25mm，电路板实拍图如图2：在PCB设计时，为了保证系统的性能，需要注意以下几点：(1)IC的GND接地脚需要铺铜，可加强IC的散热；(2)尽量使主环路(电流回路)走线短，不要把FB、VDD管脚包围在主环路内；(3)从输出到FB端的R2电阻，推荐采用插件电阻；(4)系统输出电容值相同时，优选电解电容，次选贴片电容；SM7302的设计方法与SM7307的相同，仅是功率大于SM7307的功率。

低直流电压供电的36W/T8灯管用可调光电子镇流器利用IR2159可以构成采用低直流供电电压的可调光电子镇流器电路,下面介绍一个采用IR2159的30V直流供电电压的可调光电子镇流器电路。

电路原理如图1所示。

在图1所示的电路图中功率输出级采用推挽输出电路，由于电路的直流供电电压较低（30V），所以功率输出级的推挽变压器次级的一只引脚可以和初级电路的地共地，同样为了避免在调光过程中产生的灯光发光条纹沿灯管的一端向另一端移动的现象，在功率输出推挽变压器的次级绕组的上端通过一个电阻R16接至电源供电+30V的正极，同时电路通过电阻R10和电容C6接至IR2159的SD引脚9，以实现灯管不在位或灯管低端灯丝断路的故障保护，电阻R15和电容C10组成的RC吸收电路用以吸收由于功率开关管VT1和VT2在关断时产生的开关脉冲尖峰电压，并且也可以优化功率开关管VT1和VT2的工作条件。

为了检测功率输出级的工作电流，在功率开关管VT2的源极串接了一只0.1Ω的电流检测电阻，通过这只电流检测电阻产生的电流检测信号的相位和通过推挽变压器次级升压绕组的电流信号的相位基本一致，所以可以用作调光控制的检测控制信号。

并且通过这个0.1Ω的电流检测电阻产生的电压信号可以在灯管点火失败时作为灯电路的故障保护信号。

在这个电路中采用的功率管的型号为IRF540N，它的V ds电压额定值为100V，在25℃条件下的导通电阻R ds(on)为0.044Ω。

这对VT1和VT2在关断期间产生的60V的脉冲峰-</SPAN< p>2、IR2159有关外围电路元件参数的选择（1）电阻R6的选择（4）在本例中，可选=40kHz，这个最低工作频率将会决定灯电路的最大输出功率，这样将=40kHz代入上式后有R6=38.3kΩ，取R6=36kΩ。

（2）灯电路电流检测电阻R12的计算（5）在图1的电路中，N P=25匝，N S=125匝，灯点火电流为2A，则可计算得R12=0.16Ω，在实用中可以取0.15Ω或0.1Ω，如果取R12=0.15Ω，则电路的过电流保护功能会更为灵敏些。

已通过美国UL认证的内置裸版T8 LED日光灯管驱动电源LED日光灯电源是把电源供应转换为特定的电压电流以驱动LED发光的电源转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED日光灯电源是LED驱动的一种，它是LED日光灯中最重要的部件，选择不当，LED日光灯不能发挥出性能，甚至不能正常使用。

LED日光灯电源的分类LED日光灯的电源分为内置式和外置式两种。

所谓内置式就是指电源可以放在灯管内部。

这种内置式的最大优点就是可以做成直接替换现有的荧光灯管，而无需作任何电路改动。

所以内置式的形状都是做成长条形，以便塞进半圆形的灯管中去。

1.非隔离式恒流电源：非隔离是指在负载端和输入端有直接连接，因此触摸负载就有触电的危险。

非隔离恒流源的优点是电路设计简单、制造成本不高。

缺点就是会把交流电源的高压引入到负载端，从而引起触电的危险。

2.隔离式恒流电源：隔离式是指在输入端和输出端有隔离变压器隔离。

但都能把输入和输出隔离起来。

隔离恒流源的优点是电路设计复杂、可以避免触电的危险。

缺点就是电源的效率会有所降低、制造成本高、体积也比较大。

3.集中式外置电源：为了得到最高的性能最好采用集中式外置电源。

因为目前推广LED日光灯的主要场所是政府机关、办公室、商场、学校、地下停车库、地铁等场所，往往一间房间采用不止一个日光灯，可能在10个以上。

这时候就应该采用集中式的外置电源。

所谓集中式是指采用一个大功率的AC/DC开关电源，统一供电，而每个日光灯则采用单独的DC/DC恒流模块。

这样可以得到最高的效率和最大的功率因素。

集中式供电的优点是显而易见的。

而且，它还是一种隔离式电源，这种结构也很容易实现各种调光方案。

这三种电源只有2,3可以通过UL，尤其是外置式电源通过UL的居多，目前YOOGON优冠提供了国内为数不多2方案的多款T8日光灯管LED电源，并已过美国UL/CUL认证，参数：输入工作电源：100~277VAC输出工作电压：30~42V输出电流：180~370MA/380-550MA/560~700MA/710~1000MA最大功率：12W/22W/30W（也可适用于8W/15W/18W/25W）效率：88%功率因素：0.9隔离电源的优点:前后隔离，后级对大地无危险电压，输出电压可以与输入电压相等或是一个可以包含输入电压的范围，不会对人体造成威胁，宽电压表现很好。
