消防立管套管安装规范标准

1、穿过楼板、墙体、基础等处，管道必须设置套管，套管管径应比穿墙、楼板的横管、立管管径大 1~2 号。

2、套管长度：1)过墙套管长度=墙厚+墙两面抹灰厚度；2)过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+H (H：穿过普通楼板套管顶部高出装饰地面为 20mm，穿过洗手间、厨房楼板套管顶部高出装饰地面为 50mm。

)3、管两端平齐,打掉毛刺,管身应除锈,管内外要涂漆防腐、防锈。

4、套管安装应在横管、立管或者支管安装时即时套入,放在指定位处,过楼板处宜用铁丝暂时固定,待横管、立管或者支管安装校正无误后,再调整至规定位置, 用铁丝调正环隙后固定,并进行封堵。

5、穿楼板的套管应在套管与管子之间的空隙用油麻和防水油膏填实。

1、横管坡度、标高的确定：支、吊架要按设计要求给定的标高和坡度敷设，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由该两点用拉线的办法按支点间距确定。

2、支、吊架使用材料的规格管径(mm) 角钢(mm) 膨胀螺栓规格m(m) U 型卡规格(mm)DN25 L30*30*3 M8 M8DN32 L30*30*3 M8 M8DN40 L30*30*3 M8 M8DN50 L30*30*3 M8 M8DN65L50*50*5M10M10DN80 L50*50*5 M10 M10DN100 L50*50*5 M10 M10DN125 L50*50*5 M12 M12DN150 L50*50*5 M12 M12DN200 L63*63*6 M12 M12排管安装槽钢【100或者150 M12 M123、吊架预制：配水支管(DN25-DN50)的吊架,采用∠30×3 角钢制作1)、楼板下安装吊架,其根部焊接一长度为 140mm 的支承座,该支座应与吊杆垂直(角钢的角方向一致) , 构成丁字形,在支承座上以中点平分钻 2-φ 9 孔，间距为 100mm。

另在吊杆下端钻 2 个φ 9 孔，下孔中心距下端 15mm,未安装喷洒管的另一侧角铁做适当倒角，用于安装圆钢管卡,并拧紧螺母。

室内消火栓管道及设备安装施工技术标准材料要求1、消火栓系统的管道应按设计要求选择。

一般采用碳钢管或无缝钢管，管材不得弯曲。

腐蚀重皮和不均匀不均匀现象。

2、消防喷淋管应按设计要求选用。

一般采用镀锌碳素钢管和管件，管壁外侧均匀镀锌。

无生锈、无飞边、无偏扣、螺纹不全、角度不准等。

3、消防喷淋系统的报警阀、动作阀、调节阀延时、水流指示器、水泵耦合器等主要部件的规格型号应符合设计要求。

配件齐全，铸造规则，表面光滑，无裂纹，启动灵活，产品出厂合格证。

4、喷头的规格、型号、工作温度应符合设计要求，形状、规则应齐全。

5、消火栓箱的规格型号应符合设计要求，箱体表面应光滑、清洁。

金属箱体不生锈、无划痕，箱门开启灵活。

箱体为方形，箱体配件齐全，螺栓阀外形规整，无裂纹，启闭灵活，关闭严密，密封包装好，具有产品出厂合格证和消防部门认证。

主要设备1、设备：穿丝机、滚槽机、钻孔机、磨床、台钻、电锤、手砂轮、手电钻、电焊机、电压试压泵等。

2、工具：穿线板、管钳、虎钳、压力钳、链钳、手锤、钢锯、扳手、倒链、电焊等。

工作环境1、主体结构已验收，场地已清理完毕。

2、管道安装所需的基准线应进行测量和标记。

如天花板标高、地面标高、墙壁位置等。

3、设备基础已经过检验，符合设计和制造商的设备数据要求。

4、管道安装所需的操作架应由专业人员架设。

5、检查预埋管道，预留孔的位置、尺寸、数量是否符合设计要求。

6、喷头的安装应根据建筑装修图确定。

吊顶龙骨安装后，应根据吊顶材料的厚度确定喷头标高。

关闭天花板时，根据预留的喷嘴位置在顶板上开一个孔。

7、安装水泵等设备的房间的地板已经完工。

水泵等设备的混凝土基础强度应达到75%以上，尺寸、位置、标高应符合设计要求。

8、水池、水箱有管道安装条件。

9、现场水、电、气源及现场设施符合建设要求。

10、编制了施工方案，进行了技术交底和安全技术交底。

11、根据项目进度要求，及时绘制加工图纸，提出加工方案。

操作流程工艺流程：安装准备、干管安装、立管安装、喷淋分层干支管、消火栓及支管安装系统辅助设备及管道附件安装管道试压管冲洗喷头支管安装（系统综合试压及冲洗）) 节流装置安装报警阀配件、消火栓配件、喷头安装系统用水调试安装准备1、认真熟悉图纸，根据施工方案、技术、质量、安全、披露等具体措施，选材、测量尺寸、绘制草图、预制。

消火栓管道系统施工方法消火栓系统施工原则管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管线安装，先系统试压冲洗，最后进行隐蔽验收。

主要施工方法及技术要求施工准备（1）技术准备工人进场前管道工程师、工长要认真熟悉施工图及有关技术资料，进行图纸会审。

将管道施工图与结构图、建筑图及有关电气、空调施工图等进行核对，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排、施工管理等情况，拟定与总进度相互协调的专业进度计划。

工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育，作好技术交底，明确器具、设备安装的作法及标准，明确各种管道安装尺寸、坡度、支吊架形式。

编制施工进度计划、材料进场计划及作业指导书，根据现场情况配置机械设备，计量器具及劳动力计划。

（2）资源准备根据总进度及专业进度计划，组织机具、劳动力进场。

按平面布置规划设置管道加工预制场，准备管道预制机具等。

材料进场、检验及保管（1）各种管材配件等必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料。

消防器材还必须具有消防许可证。

阀门等管道附件本体上必须有完好无损的铭牌。

（2）材料进入现场按设计要求核对材料规格、材质、型号，并按施工规范和产品检验标准对进场物资进行检查。

阀门每批中抽查10%进行强度试验和严密性试验，在主干管上起截断作用的阀门逐个进行试验。

同时阀门的操作机构必须开启灵活。

经自检合格后，及时填写材质报检单，向监理工程师报检，经检查合格后方可使用。

（3）进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。

堆放中要有防止管材变形的措施（如下图示意，不能堆码过高）。

钢管堆放示意图（4）管道、管件、阀门等在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。

镀锌钢管等要避免磕碰、刮伤等，以防止涂层破坏。

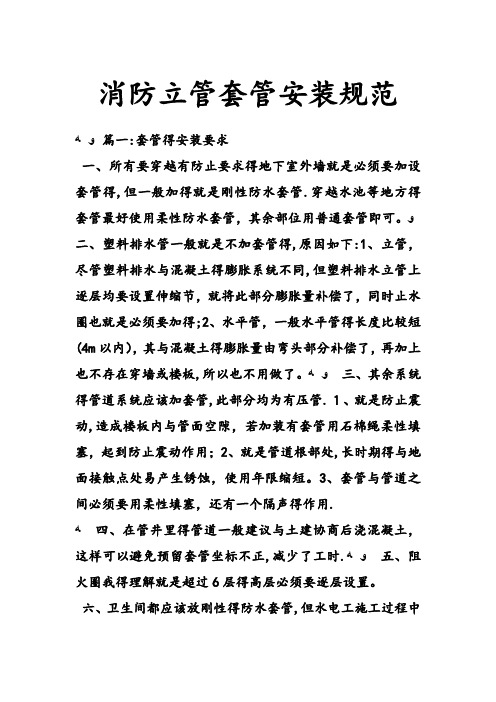

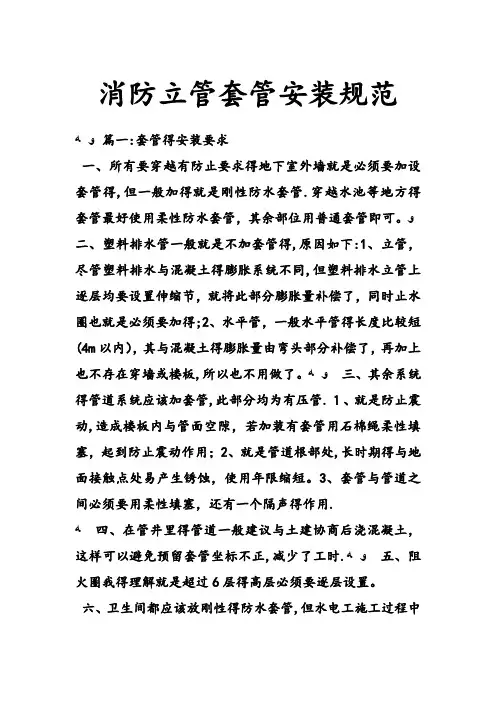

消防立管套管安装规范ﻪﻭ篇一:套管得安装要求一、所有要穿越有防止要求得地下室外墙就是必须要加设套管得,但一般加得就是刚性防水套管.穿越水池等地方得套管最好使用柔性防水套管，其余部位用普通套管即可。

ﻭ二、塑料排水管一般就是不加套管得,原因如下:1、立管，尽管塑料排水与混凝土得膨胀系统不同,但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也就是必须要加得;2、水平管，一般水平管得长度比较短(4m以内），其与混凝土得膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板,所以也不用做了。

ﻪﻭ三、其余系统得管道系统应该加套管,此部分均为有压管.１、就是防止震动,造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、就是管道根部处,长时期得与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声得作用.ﻪ四、在管井里得管道一般建议与土建协商后浇混凝土，这样可以避免预留套管坐标不正,减少了工时.ﻪﻭ五、阻火圈我得理解就是超过6层得高层必须要逐层设置。

六、卫生间都应该放刚性得防水套管,但水电工施工过程中必须要认真，质量意识要强、因PＶC 管有冷热膨胀性、但得膨胀性与水泥得膨胀系数不同、时间长了还就是要渗水(潮），但要处理这种膨胀问题，必须要用柔性材料才能解决.套管与管道之间得填塞很重要，如果用膨胀水泥，那么套管得作用不就是很明显,即不能补偿伸缩量,也不便于维ﻭ关于套管得作用ﻪﻭ论坛中有一些关于套管如何加，哪些管道要加套管得讨论、我认为首先得弄明白为什么要加套管，即套管得作用就是什么、ﻭ根据自己得理解,如下：ﻭ1、所有给水管道加，就是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间得填充物得作用，不会在长时间后使墙面产生裂纹从而影响美观。

２、便于施工。

如果不预留套管，一般来讲就是要求土建做方盒子来打砼得。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。

室外消防管道技术交底技术交底SG-006工程名称：消防管道监理单位：___交底部位：施工现场交底人签字：________交底日期：2012.10.25接收人签字：________一、施工准备1.技术要求1.1.图纸会审及设计交底已完成。

1.2.根据图纸会审和设计交底，编制施工方案，并进行技术、环境、安全交底。

1.3.根据工程进度要求，及时绘制加工图，并提出加工计划。

1.4.管道和预埋件的规格、数量、坐标、标高已校核无误。

2.材料要求2.1.主材：铸铁给水管、镀锌钢管、镀锌衬塑管、铜管等，规格和型号应符合设计要求，并有质量证明文件。

2.2.辅材：三通、弯头、异径管、水表、阀门等，规格和型号要符合要求，并有出厂合格证。

3.主要机具和工具3.1.机具：套丝机、砂轮锯、台钻、电锤、角磨机、手电钻、电焊机、试压泵等。

3.2.工具：套丝板、管钳、压力钳、手锯、手锤、扳手、链钳、煨弯器、捻凿、断管气、水平尺、线坠、钢卷尺、压力表、卡尺等。

4.作业条件4.1.埋地铺设的管沟的坐标、标高、坡度已达到设计要求；基础已做好处理，并达到施工强度要求。

4.2.预留的孔洞、套管、沟槽已预检合格。

4.3.暗装管道应在地沟或吊顶未封闭前进行安装。

4.4.明装干管安装应在结构验收后进行；沿管线安装位置的杂物应清理干净。

4.5.立管安装宜与主体结构施工穿插进行。

每层均应有准确的标高线，暗装竖井管道应把竖井杂物清除干净，并有防坠落安全措施。

4.6.嵌入墙内管道应在墙体砌筑完毕、墙面未装修前进行。

管道在楼（地）坪面层内直埋时应与土建专业配合。

二、施工工艺1.操作工艺1.1.根据施工图纸进行测量放线，确定管道支吊架位置。

1.2.进行预制加工。

2.焊接工艺2.1.焊接前应对接口进行清洁和对齐。

2.2.焊接应按照规范要求进行，焊接工艺应符合设计要求。

2.3.焊接完成后，应进行外观检查和射线检测。

3.安装工艺3.1.管道安装时应注意管道的方向和坡度，保证管道畅通。

消防管道安装技术交底内容：1主要机具：1.1一般常用材料：管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。

1.2主要机具，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

套丝板，管钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，导链，电气焊等工具。

钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等质量。

2施工工艺：2.1管道支架、吊架、防晃支架的安装管道立干管为每层设置支架1个，地下室主干管支架间距为5m。

管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。

管道的支吊架的安装位置不应防碍喷头的喷水效果；管道支架、吊架与喷头之间距离为350mm；与末端喷头之间的距离为500mm.配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于1个；当喷头之间的距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于 3.6m。

在管道转弯处应增设支架。

南北走向安装的管道横担凹面均朝北方向布置；东西走向安装的管道横担凹面均朝西方向布置；与结构楼板生根部位采用型钢时，型钢凹面与横单的方向一致。

螺母位置应便于安装、检修，横担外吊杆的丝扣应出螺母5mm。

固定管道的横担，开孔位置边缘与横担两端边缘的净距离为10mm；管道支架在安装之前应刷灰色防锈漆两道，灰色面漆两道。

支架严禁出现漏刷、流淌等现象。

管道的中心线与梁、柱、楼板等的最小距离应符合表一规定。

管道的中心线与粱、柱、楼板最小距离管道支架、吊架、防晃支架固定牢固；管道支架或吊架之间的距离不应大于下表并配合其他专业进行间距的选择，实际间距根据现场进行考虑，但不允许大于下表。

管道支架或吊架之间的距离1）吊架选型吊架丝杆长度根据现场条件进行选择。

螺纹为右螺纹。

吊架的具体参数详见下表。

2 DN32 1.5M12 M1210六角头螺栓2）管卡管卡的规格入下表所示：b H1 H2 L14 4 1214 4 12DN150 290 62.1.2支架选型 1)单管支架选型L2L1角钢膨胀螺栓圆钢主管道支架规格参数见下表:本工程地下室管道比较密集，多处存在多管道并排安装且空间有限，为节约钢材及布管美观，拟采用一下几种形式得的 联合支架，具体使用部位根据现场管道分布选用并按图施工。

套管的制作安装方案3-1套管的分类：管道穿墙和楼板时必须设套管，根据部位不同应选用不同的套管。

套管形式3-2、工艺流程技术交底→材料检查→套管预制→现场巡视→现场测量定位→现场安装→质量检测→现场巡视保护3-3、技术交底技术人员熟悉本专业图纸和相关土建结构图纸以及相关资料。

发现问题及时与其他专业和设计人员沟通。

作好施工方案、技术交底，措施、交底确认到具体施工人员。

施工人员须对土建结构、标高、基准线以及装修做法、吊顶高度等了如指掌。

配合结构施工预留套管前，仔细查阅与预埋套管相关的结构图和建筑图，并熟悉各管道系统的施工图，了解各系统的管道材质、坡度（坡向）要求、连接形式（法兰、沟槽、焊接、丝扣等）及保温材质和厚度，根据情况选用不同形式的套管以及套管的规格大小。

3-4、材料检查套管所用钢管必须具备产品出厂合格证，并应注有出厂日期和生产厂名。

钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。

3-5、套管制作套管使用无缝钢管或焊接钢管制作，结合现场情况，充分利用现场短料。

套管长度根据预埋位置确定，穿墙套管长度应与预埋墙体厚度一致，穿楼板套管长度应比所穿楼板厚度长30mm-50mm。

预埋套管规格应根据所穿管道尺寸确定，套管管径要比管道外径大2～3号，保温管道套管要选用比管道保温后外径大1～2号。

套管制作前应认真看图，确定套管位置，根据位置不同确定所埋套管形式、长度、规格。

普通填料套管、刚性防水套管制作完成后需对套管表面作除锈处理，管道内壁和露出地面的部位要涂防锈漆。

柔性防水套管部分加工完成后在其外壁均刷底漆一道，外层防腐由设计人确定。

3-5-1、普通填料套管制作普通填料套管制作时，应认真测量套管长度，确保套管长度，使用切割机切断，或使用气焊割断，断口处要平齐不歪斜，切断后管口要做磨光处理，将管口刮铣光滑、无毛刺，管内铁屑除净。

3-5-2、刚性防水套管制作刚性防水套管是在普通填料套管外增加止水翼环，套管长度应参照普通填料套管长度确定，分为穿墙体和楼板。

消防给水管材管件及其敷设设计技术规范7．5．1 管材及管件的主要要求。

1 管材。

1) 自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采用内外壁热浸镀锌钢管；埋地时应采用球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢衬塑、不锈钢衬塑等管道。

2）消防给水管道当采用钢管时应符合表7．5．1—1所列标准，当压力小于等于2MPa时，最小壁厚应符合下列要求：①采用焊接、法兰连接或螺纹连接时：当管径小于等于DNl25，最小管壁序列号为Sch20钢管；当管径为DNl50，最小管壁厚为3．4mm；当管径为DN200及DN250时，最小管壁厚为4．78mm。

②采用卡箍连接时：当管径大于等于DNl00，最小管壁序列号为Sch30钢管；当管径小于DNl00，最小管壁序列号为Sch40钢管。

3）热浸锌镀锌焊接钢管分为普通钢管和加厚钢管，当系统压力小于等于1．2MPa时，可采用热浸锌镀锌焊接普通钢管；当系统压力大于1．2MPa时，应采用热浸镀锌焊接加厚钢管或无缝钢管，一般情况下管壁的壁厚可根据7．5．1条1款2）的①、②确定。

4）当喷头为600锥管螺纹(NT)时，宜采用热浸镀锌无缝钢管。

2 管材及管件的主要标准：各种消防给水管材及管件标准见表7．5．1—1。

表7.5.1－1 消防给水管材及管件标准序号标准管材及管件1 GB/T309低压流体输送用镀锌焊接钢管12 GB/T309低压流体输送用焊接钢管23 GB/T816低压流体输送用无缝钢管34 GB/T871梯唇型橡胶圈接口铸铁管45 GB/T871柔性机械接口铸铁管件56 GB/T132球墨铸铁管件947 GB/T132离心主造球墨铸铁管958 GB/T149流体输送用不锈钢无缝钢管69 GB/T156 沟槽式管接头7．5．2 管道敷设的技术要求：1 管道接口：1) 管道的连接方式有：卡箍连接、螺纹连接、法兰连接和焊接连接。

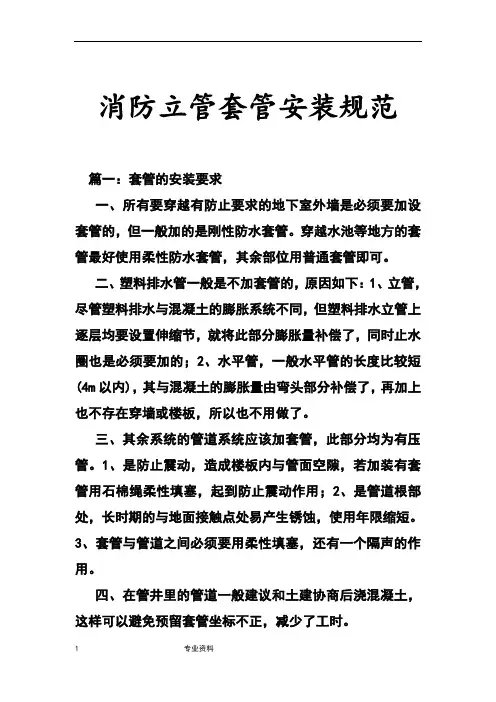

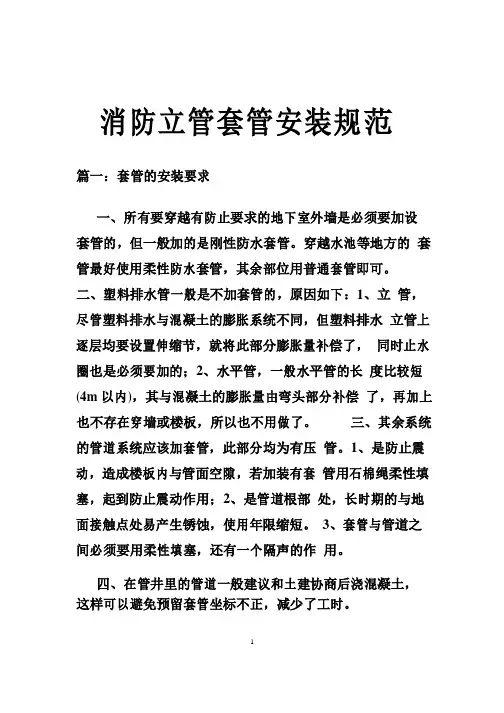

消防立管套管安装规范篇一：套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。

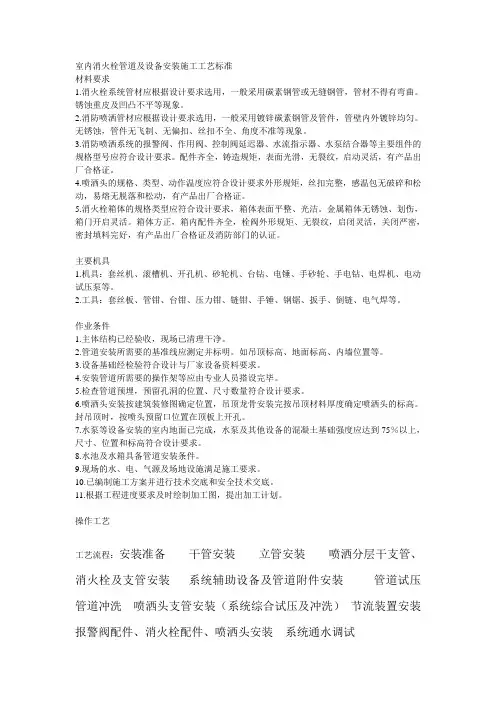

室内消火栓管道及设备安装施工工艺标准材料要求1.消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲。

锈蚀重皮及凹凸不平等现象。

2.消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀。

无锈蚀，管件无飞制、无偏扣、丝扣不全、角度不准等现象。

3.消防喷洒系统的报警阀、作用阀、控制阀延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求。

配件齐全，铸造规矩，表面光滑，无裂纹，启动灵活，有产品出厂合格证。

4.喷洒头的规格、类型、动作温度应符合设计要求外形规矩，丝扣完整，感温包无破碎和松动，易熔无脱落和松动，有产品出厂合格证。

5.消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。

金属箱体无锈蚀、划伤，箱门开启灵活。

箱体方正，箱内配件齐全，栓阀外形规矩、无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证及消防部门的认证。

主要机具1.机具：套丝机、滚槽机、开孔机、砂轮机、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等。

2.工具：套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、倒链、电气焊等。

作业条件1.主体结构已经验收，现场已清理干净。

2.管道安装所需要的基准线应测定并标明。

如吊顶标高、地面标高、内墙位置等。

3.设备基础经检验符合设计与厂家设备资料要求。

4.安装管道所需要的操作架等应由专业人员搭设完毕。

5.检查管道预埋，预留孔洞的位置、尺寸数量符合设计要求。

6.喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。

封吊顶时，按喷头预留口位置在顶板上开孔。

7.水泵等设备安装的室内地面已完成，水泵及其他设备的混凝土基础强度应达到75％以上，尺寸、位置和标高符合设计要求。

8.水池及水箱具备管道安装条件。

9.现场的水、电、气源及场地设施满足施工要求。

10.已编制施工方案并进行技术交底和安全技术交底。

11.根据工程进度要求及时绘制加工图，提出加工计划。
