视频监控镜头相关技术参数、含义解释关于镜头的专业术语（中文、英文对照）aberration 像差：光学系统中对成像造成不良影响的因素。
任何光学系统的设计都致力于用不同的方法纠正各种像差，如：球差与色差，渐晕，慧差和畸变。
agc 自动增益控制：这是一种内置的功能，用来自动调节增益水平。
alc control 自动光线补偿：一种自动光圈设定，使明亮的主体不至于影响整体的曝光。
向peak（弱化）方向调节，会使感光度提高；设定成averade（平均）时感光度降低。
average 为一般的出厂设定。
angle of view 视角：摄影镜头拍摄的视场对角线角度称为视角。
通常广角镜头具有较大的视角；而长焦镜头的视角则较窄。
aperture 光圈：原意指镜头的开度。
一般指控制镜头开度的装置，以控制通过镜头的通光量。
光圈的大小可以是固定的或可变的。
光圈的大小也决定着景深，使用较小的光圈（如：f/11 f/16）往往具有较大的景深。
aspect ratio 画幅比：指拍摄画面的纵横比，一般的135相机拍摄的画面是24x36mm，其画幅比为2：3aspherical 非球面镜片：一种含有非球面表面的光学元件。
目前有多种制造非球面镜片的方法，如：压铸成型，喷射铸造，复合成型等。
这些工艺都依赖于高精度的制造技术。
腾龙公司已成功地开发了复合型非球面镜片--- 一种高精度的模具制造与镜头镀膜技术。
back focus (back focal distant)后焦距: 从光学元件第2主点至焦平面的距离。
barrel镜筒：安装镜片及其他部件的桶型结构。
bbar multi-coating：腾龙特有的bbar多层镀膜。
bbar即broad-band anti-reflective，意为宽频率抗反射。
腾龙拥有在镜头表面镀上多层极薄的抗反射层的技术，这种技术能大大提高镜头的清晰度与色彩还原能力。
depth of field 景深：对焦主体前后的那段清晰区域。
监控常用名词词典CCDCCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
CMOSCMOS全称为Complementary Metal-Oxide Semiconductor，中文翻译为互补性氧化金属半导体。
CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
CCTVCCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上。
video视频，于目前的电视模式（PAL 彩色制式，CCIR 黑白制式625 行，2:1 隔行扫描），所需的大约为6MHz 或更高带宽的基带信号。
video detecting视频探测，用光电成像技术（从近红外到可见光谱范围内）对目标进行感知并生成视频图象信号的一种探测手段。
video monitoring视频监控，用视频探测手段对目标进行监视、控制和信息记录。
video transmitting视频传输，用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备。
本系统中通常包括视频图像信号从前端摄像机到视频主机设备，从视频主机到显示终端，从视频主机到分控，从视频光发射机到视频光接收机等。
video controller /switcher视频主机，常指视频控制主机，它是视频系统作控制的核心设备，通常可以完成对图象的切换、云台和镜头的控制等。
video check to alarm报警图像复核，报警事件发生时，视频监控系统能够自动实时调用与报警区域相关的图像，以便对现场状态进行观察复核。
1、简单监控行业术语：Video：视频Digital：数字Net：网络Record：录像Camera：摄像机DVR：数字视频录像机（俗称：硬盘录像机）DVS（NVS）：数字视频服务器，网络视频服务器、网络视频编码器、视频服务器、视频编码器，编码器，网络视频适配器，多种叫法DVS(digital video server)网络视频服务器、又叫数字视频编码器，是一种压缩、处理音视频数据的专业网络传输设备，由音视频压缩编解码器芯片、输入输出通道、网络接口、音视频接口、RS485串行接口控制、协议接口控制、系统软件管理等构成，主要是提供视频压缩或解压功能，完成图象数据的采集或复原等,目前比较流行的基于MPEG-4或H.264的图像数据压缩通过Internet网络传输数据以及音频数据的处理。
NVR：网络视频录像机IPC：网络摄像机IPCAM：网络摄像机IP Camera：网络摄像机HD IP Camera：高清网络摄像机DC：直流电AC：交流电GND：电源接地2、专业术语CCD：一种图片成像器件CMOS：一种图片成像器件Sensor：传感器IR Camera：红外摄像机Dome camera：半球摄像机AutoDomecamera：球型摄像机PAL（P制）：中国大部分地区使用的电视制式NTSC（N制）：日本、韩国及东南亚地区与美国等欧美国家使用的电视制式DSP：digital signal processor 数字信号处理器Fps：frame per second 帧率－实时/非实时Kbps：kilo bit per second 码率（比特流）kBps：kilo byte per second 字节流F：frame(帧)CIF、HALF-D1、D1、720P、1080P：（图像格式）、分辨率A/D（D/A）：anolog/data 数字＆模拟信号的转换CBR、VBR：定质量、定码流OSD字符叠加功能BLC：背光补偿BLC=back light controlAGC：自动增益控制Automatic Gain Control）AWB：自动白平衡Automatic white balance图像硬压缩/软压缩/压缩比硬方式算法处理/软方式算法处理视频算法：mpeg1-mpepg2-mpepg4-h.261-h.263-h.264音频算法：mp3-g.722-g.723-vidi-midi编码(encode)/解码(解码)2、简单网络术语：Net：网络LAN：局域网MAN：城域网WAN：广域网VLAN/VPN：虚拟局域网WiFi：无线以太网连接技术，一直网络协议3G：第三代无线通信技术EVDO：一种3G制式，中国主要是“电信”在运营商WCDMA：一种3G制式，中国主要是“联通”在运营商TD-SCDMA：一种3G制式，中国主要是“移动”在运营商。

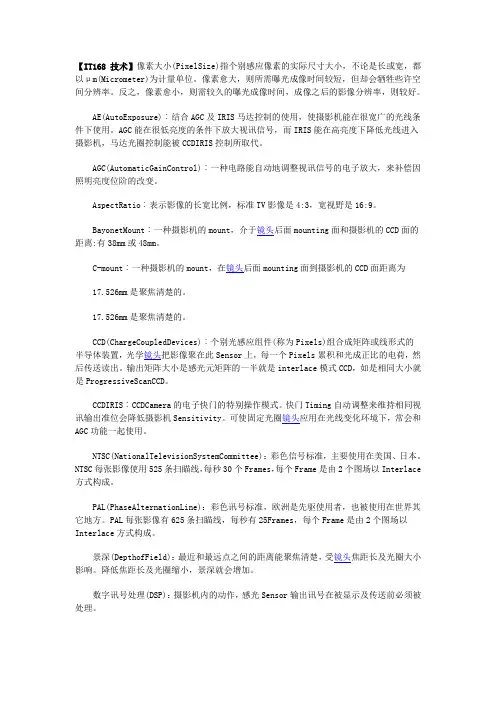

【IT168 技术】像素大小(PixelSize)指个别感应像素的实际尺寸大小，不论是长或宽，都以μm(Micrometer)为计量单位。
像素愈大，则所需曝光成像时间较短，但却会牺牲些许空间分辨率。
反之，像素愈小，则需较久的曝光成像时间，成像之后的影像分辨率，则较好。
AE(AutoExposure)︰结合AGC及IRIS马达控制的使用，使摄影机能在很宽广的光线条件下使用。
AGC能在很低亮度的条件下放大视讯信号，而IRIS能在高亮度下降低光线进入摄影机，马达光圈控制能被CCDIRIS控制所取代。
AGC(AutomaticGainControl)︰一种电路能自动地调整视讯信号的电子放大，来补偿因照明亮度位阶的改变。
AspectRatio︰表示影像的长宽比例，标准TV影像是4:3，宽视野是16:9。
BayonetMount︰一种摄影机的mount，介于镜头后面mounting面和摄影机的CCD面的距离:有38mm或48mm。
C-mount︰一种摄影机的mount，在镜头后面mounting面到摄影机的CCD面距离为17.526mm是聚焦清楚的。
17.526mm是聚焦清楚的。
CCD(ChargeCoupledDevices)︰个别光感应组件(称为Pixels)组合成矩阵或线形式的半导体装置，光学镜头把影像聚在此Sensor上，每一个Pixels累积和光成正比的电荷，然后传送读出。
输出矩阵大小是感光元矩阵的一半就是interlace模式CCD，如是相同大小就是ProgressiveScanCCD。
CCDIRIS︰CCDCamera的电子快门的特别操作模式。
快门Timing自动调整来维持相同视讯输出准位会降低摄影机Sensitivity。
可使固定光圈镜头应用在光线变化环境下，常会和AGC功能一起使用。
NTSC(NationalTelevisionSystemCommittee)：彩色信号标准，主要使用在美国、日本。

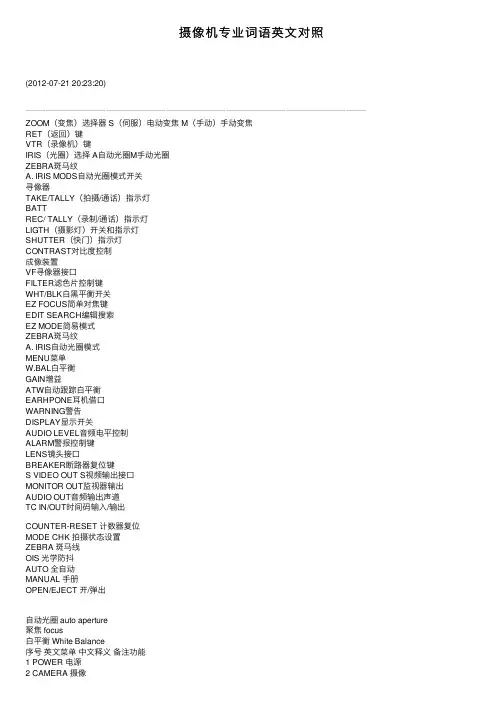

摄像机专业词语英⽂对照(2012-07-21 20:23:20)ZOOM（变焦）选择器 S（伺服）电动变焦 M（⼿动）⼿动变焦RET（返回）键VTR（录像机）键IRIS（光圈）选择 A⾃动光圈M⼿动光圈ZEBRA斑马纹A. IRIS MODS⾃动光圈模式开关寻像器TAKE/TALLY（拍摄/通话）指⽰灯BATTREC/ TALLY（录制/通话）指⽰灯LIGTH（摄影灯）开关和指⽰灯SHUTTER（快门）指⽰灯CONTRAST对⽐度控制成像装置VF寻像器接⼝FILTER滤⾊⽚控制键WHT/BLK⽩⿊平衡开关EZ FOCUS简单对焦键EDIT SEARCH编辑搜索EZ MODE简易模式ZEBRA斑马纹A. IRIS⾃动光圈模式MENU菜单W.BAL⽩平衡GAIN增益ATW⾃动跟踪⽩平衡EARHPONE⽿机借⼝WARNING警告DISPLAY显⽰开关AUDIO LEVEL⾳频电平控制ALARM警报控制键LENS镜头接⼝BREAKER断路器复位键S VIDEO OUT S视频输出接⼝MONITOR OUT监视器输出AUDIO OUT⾳频输出声道TC IN/OUT时间码输⼊/输出COUNTER-RESET 计数器复位MODE CHK 拍摄状态设置ZEBRA 斑马线OIS 光学防抖AUTO 全⾃动MANUAL ⼿册OPEN/EJECT 开/弹出⾃动光圈 auto aperture聚焦 focus⽩平衡 White Balance序号英⽂菜单中⽂释义备注功能1 POWER 电源2 CAMERA 摄像3 OFF 关闭4 VTR 放像5 REW 快倒6 FF 快进7 PAUSE 暂停8 REC 录制开关9 DATA 数字显⽰加速SCREEN 数字显⽰加速10 SLOW 慢放11 FRAME 画⾯12 MENU 菜单13 EXECUTE 进⼊14 EDIT SEARCH 编辑搜索IERO MEN16 INDEX MARK 标志编辑编⼊标志17 COUNTEREST 计算机复位18 REC 摄录开关START/STOP19 ONTROL 数据增加减少调节键20 DATA ⽇期21 TIME(NEXT) 时间22 PROGRAM(AE) 暴光程式选择暴光程式23 IRIS24 SHUTTER 快门速率SPEED25 GAIN 增益摄像增益开关26 FOCUS 聚焦27 FADER 画⾯淡化28 WHT BAL ⽩平衡29 PUSH AUTO 半⾃动30 TITLE 标题1 按下TITLE1标题叠加在摄像画⾯。

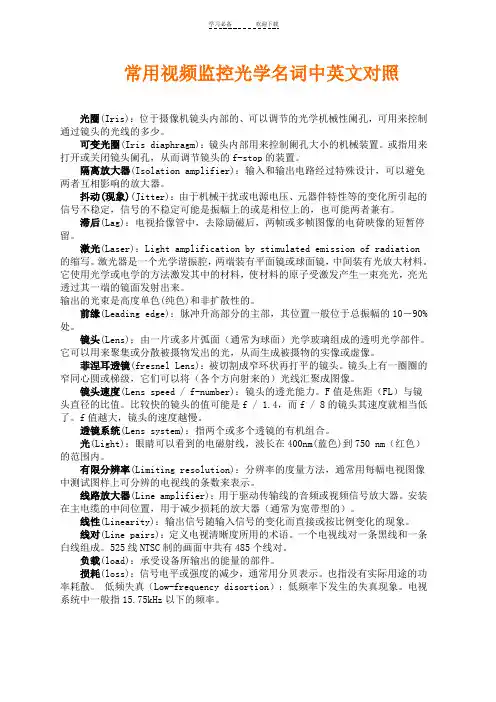

常用视频监控光学名词中英文对照光圈(Iris)：位于摄像机镜头内部的、可以调节的光学机械性阑孔，可用来控制通过镜头的光线的多少。
可变光圈(Iris diaphragm)：镜头内部用来控制阑孔大小的机械装置。
或指用来打开或关闭镜头阑孔，从而调节镜头的f-stop的装置。
隔离放大器(Isolation amplifier)：输入和输出电路经过特殊设计，可以避免两者互相影响的放大器。
抖动(现象)(Jitter)：由于机械干扰或电源电压、元器件特性等的变化所引起的信号不稳定，信号的不稳定可能是振幅上的或是相位上的，也可能两者兼有。
滞后(Lag)：电视拾像管中，去除励磁后，两帧或多帧图像的电荷映像的短暂停留。
激光(Laser)：Light amplification by stimulated emission of radiation 的缩写。
激光器是一个光学谐振腔，两端装有平面镜或球面镜，中间装有光放大材料。
它使用光学或电学的方法激发其中的材料，使材料的原子受激发产生一束亮光，亮光透过其一端的镜面发射出来。
输出的光束是高度单色(纯色)和非扩散性的。
前缘(Leading edge)：脉冲升高部分的主部，其位置一般位于总振幅的10－90%处。
镜头(Lens)：由一片或多片弧面（通常为球面）光学玻璃组成的透明光学部件。
它可以用来聚集或分散被摄物发出的光，从而生成被摄物的实像或虚像。
菲涅耳透镜(fresnel Lens)：被切割成窄环状再打平的镜头。
镜头上有一圈圈的窄同心圆或梯级，它们可以将（各个方向射来的）光线汇聚成图像。
镜头速度(Lens speed / f-number)：镜头的透光能力。
F值是焦距（FL）与镜头直径的比值。
比较快的镜头的值可能是f / 1.4，而f / 8的镜头其速度就相当低了。
f值越大，镜头的速度越慢。
透镜系统(Lens system)：指两个或多个透镜的有机组合。
光(Light)：眼睛可以看到的电磁射线，波长在400nm(蓝色)到750 nm（红色）的范围内。
视频监控系统常用专业术语10.24视频监控系统是弱电系统中最常见的子系统，很多监控行业的朋友，特别是刚入行，遇到一些监控问题搞不清楚而感到头疼，下面本文分享监控基本知识一问一答解读!1、CCTV的含义是什么?——(难度：中等)答：CCTV是英文Closed Circuit Television的缩写，意思是闭路电视监控系统2、什么是镜头的焦距?——(难度：中等)答：从光学原理来讲焦距就是从焦点到透镜中心的距离。
即焦距长度。
如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm 3、焦距长短与成像大小视角大小有什么关系?——(难度：容易)答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。
镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。
4、焦距长短与景深透视感又什么关系?——(难度：容易)答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。
焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强。
5、什么是摄像机的后焦调整?——(难度：容易)答：当安装上标准镜头，要使被摄景物的成像恰好成在CCD 图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦调整。
6、什么是镜头F值?——(难度：容易)答：F值即指镜头之明亮度。
镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。
F值越小表示镜头之明亮度越高。
F 值每缩小一级距，明亮度即增加两倍。
镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F 值平方之反比。
由此推算，F值每缩小一级距，明亮度即增加两倍。
7、什么是镜头的光圈?——(难度：容易)答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈8、什么是景深?——(难度：容易)答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。
名词术语的定义和解释CCTV（Closed-circuit television）：闭路电视。
指图像信号在指定的闭合网络内传输的电视系统。
视频信号：经过光/电转换器件转换后，与图像相对应的电信号。
彩色图像信号占用的频率大约从接近0Hz，一直到8MHz，即0～8MHz。
彩色视频信号中包含有亮度信号和色彩信号，而黑白视频信号中只有亮度信号。
彩色视频信号又有多种形式（格式），常用的有：YC分离信号；UV色差信号；复合视频信号等。
彩色信号：表征图像色彩信息的信号。
目前的电视系统均采用红（Red）、绿（Green）、蓝（Blue）三基色彩色分解、合成原理，所使用的彩色信号即红（R）、绿（G）、蓝（B）三基色信号。
复合视频信号：为了保证接收端的显示屏上能够同步、准确地显示摄像机所拍摄的图像，在视频信号上必须附加上行、场同步信号，彩色副载波信号等多种控制信号。
这种附加了需要的控制信号以后的视频信号，称之为复合视频信号。
在CCTV系统中使用和传输的基本上全部都是复合视频信号。
YC分离信号：Y代表亮度信号，C代表色彩信号，它是黑白与彩色兼容的信号，也是彩色电视最初期的信号。
由于它可以有效避免亮度信号和彩色信号之间的串扰问题，所以许多民用的高保真视频设备，使用这种信号进行传输，即通常所说的S端子信号。
UV信号：是利用矩阵电路对RGB信号进行处理后的彩色色差信号。
它既可以有效压缩信号所占用的空间，又最大限度地减小彩色信号的失真。
在PAL制彩色系统中得到了广泛的应用。
V=0.877（R-Y），U=0.493（B-Y），其中：Y=0.30R+0.59G+0.11B注：在NTSC制彩色系统中由于带宽的限制，采用的是IQ色差信号。
彩色全电视信号：标准的全电视信号是包括图像的亮度信号、彩色副载波信号、行与场消隐信号、行与场同步信号、开槽脉冲和前、后均衡脉冲8种信号的复合信号。
但是通常所说的全电视信号是指包括了伴音信号在内的视频、音频复合信号。
常用视频监控光学名词中英文对照光圈(Iris)：位于摄像机镜头内部的、可以调节的光学机械性阑孔，可用来控制通过镜头的光线的多少。
可变光圈(Iris diaphragm)：镜头内部用来控制阑孔大小的机械装置。
或指用来打开或关闭镜头阑孔，从而调节镜头的f-stop的装置。
隔离放大器(Isolation amplifier)：输入和输出电路经过特殊设计，可以避免两者互相影响的放大器。
抖动(现象)(Jitter)：由于机械干扰或电源电压、元器件特性等的变化所引起的信号不稳定，信号的不稳定可能是振幅上的或是相位上的，也可能两者兼有。
滞后(Lag)：电视拾像管中，去除励磁后，两帧或多帧图像的电荷映像的短暂停留。
激光(Laser)：Light amplification by stimulated emission of radiation 的缩写。
激光器是一个光学谐振腔，两端装有平面镜或球面镜，中间装有光放大材料。
它使用光学或电学的方法激发其中的材料，使材料的原子受激发产生一束亮光，亮光透过其一端的镜面发射出来。
输出的光束是高度单色(纯色)和非扩散性的。
前缘(Leading edge)：脉冲升高部分的主部，其位置一般位于总振幅的10－90%处。
镜头(Lens)：由一片或多片弧面（通常为球面）光学玻璃组成的透明光学部件。
它可以用来聚集或分散被摄物发出的光，从而生成被摄物的实像或虚像。
菲涅耳透镜(fresnel Lens)：被切割成窄环状再打平的镜头。
镜头上有一圈圈的窄同心圆或梯级，它们可以将（各个方向射来的）光线汇聚成图像。
镜头速度(Lens speed / f-number)：镜头的透光能力。
F值是焦距（FL）与镜头直径的比值。
比较快的镜头的值可能是f / 1.4，而f / 8的镜头其速度就相当低了。
f值越大，镜头的速度越慢。
透镜系统(Lens system)：指两个或多个透镜的有机组合。
光(Light)：眼睛可以看到的电磁射线，波长在400nm(蓝色)到750 nm（红色）的范围内。
