一种节气门壳体夹具的设计

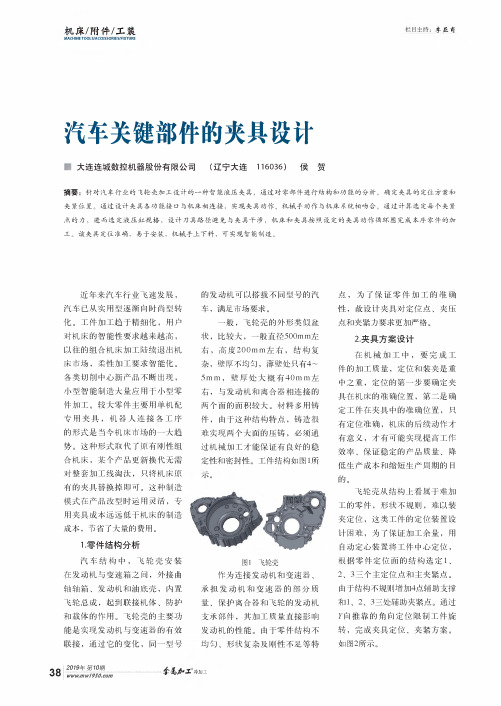

机床/附件/工装MACHINE TOOLS/ACCESSORIES/FIXTURE栏目主持：李亚肖汽车关键部件的夹具设计■大连连城数控机器股份有限公司（辽宁大连116036）侯贺摘要：针对汽车行业的飞轮壳加工设计的一种智能液压夹具，通过对零部件进行结构和功能的分析，确定夹具的定位方案和夹紧位置。

通过设计夹具各功能接口与机床相连接，实现夹具动作、机械手动作与机床系统相吻合。

通过计算选定每个夹紧点的力，进而选定液压缸规格，设计刀具路径避免与夹具干涉，机床和夹具按照设定的夹具动作循环图完成本序零件的加工。

该夹具定位准确，易于安装，机械手上下料，可实现智能制造。

近年来汽车行业飞速发展，汽车已从实用型逐渐向时尚型转化。

工件加工趋于精细化，用户对机床的智能性要求越来越高，以往的组合机床加工陆续退出机床市场，柔性加工要求智能化。

各类切削中心新产品不断出现，小型智能制造大量应用于小型零件加工。

较大零件主要用单机配专用夹具，机器人连接各工序的形式是当今机床市场的一大趋势。

这种形式取代了原有刚性组合机床，某个产品更新换代无需对整套加工线淘汰，只将机床原有的夹具替换掉即可。

这种制造模式在产品改型时运用灵活，专用夹具成本远远低于机床的制造成本，节省了大量的费用。

1•零件结构分析汽车结构中，飞轮壳安装在发动机与变速箱之间，外接曲轴轴箱、发动机和油底壳，内置飞轮总成，起到联接机体、防护和载体的作用。

飞轮壳的主要功能是实现发动机与变速器的有效联接，通过它的变化，同一型号的发动机可以搭载不同型号的汽车，满足市场要求。

一般，飞轮壳的外形类似盆状，比较大，一般直径500mm左右，高度200mm左右，结构复杂，壁厚不均匀，薄壁处只有4~5mm，壁厚处大概有40m m左右，与发动机和离合器相连接的两个面的面积较大。

材料多用铸件，由于这种结构特点，铸造很难实现两个大面的压铸，必须通过机械加工才能保证有良好的稳定性和密封性。

工件结构如图1所示。
