下面我们举例来详细分析开关变压器伏秒容量的测量方法，以及通过对开关变压器伏秒容量的测量，验证开关变压器工作状态的合理性。
例1：电视机中使用的行扫描回扫开关变压器，简称高压包，其工作原理也属于反激式开关变压器，其初级线圈的电感量为6毫亨，工作电压一般为120V，正程扫描时间（脉冲宽度）为52 ，逆程扫描时间为12 。
检测它的伏秒容量是否设计得合理，或它是否工作于最佳工作状态。
为此，我们可以根据（2－150）式，先计算流过高压包初级线圈的最大电流Im，然后再求其极限电流Imax的值，即：测试时选用迭加电流的值。
把已知参数代入（2－150）式：根据上面分析，以及图2－55和图2－56，正常工作时，流过高压包初级线圈的最大电流Im 不应该超过极限电流值Imax的70％，由此，可以求得流过高压包初级线圈的极限电流Imax 为1．49 A 。
上面计算出来的极限电流Imax值，就是用来测试高压包初级线圈的迭加电流的数值。
根据图2－54，把电流源的电流设置为1．49 A，即：设置测试高压包初级线圈的迭加电流为1．49 A，然后测试高压包初级线圈的电感；如果测试结果Lx的数值等于或者大于初始电感L0的90％，则说明，高压包初级线圈的伏秒容量设计是合格的，即：高压包铁芯的磁感应强度基本工作于最佳状态范围之内；如果测试结果Lx小于初始电感L0的90％，则说明，高压包初级线圈的伏秒容量余量太小，不合格，即：高压包铁芯的磁感应强度工作于接近饱和区的范围之内，磁滞损耗以及涡流损耗都比较大，并且开关变压器容易出现磁饱和。
对于高压包或开关变压器除了测试伏秒容量的大小之外，还应该检测高压包或开关变压器初级线圈的漏感。
正常漏感的数值一般小于初级线圈电感量的2％，如果太大，则说明变压器铁芯留的气隙长度过大，或者开关变压器初、次级线圈的结构或绕线方法不合理。
这里顺便说明，采用图2－54测试时应该注意的地方。
图2－54中，隔离电感LT的大小要求是测试电感Lx数值的3倍以上，并且测量高压包初级线圈的初始电感值L0时，最好也要接入电路之中。
伏秒平衡原则:u(t)i(t)V+V-t1t2t0对稳定状态伏秒平衡原则: 在稳态工作的开关电源中电感两端的正伏秒值等于负伏秒值. V+V-ABV+V-AB面积A=面积B分析开关电源中电容和电感的几条原则:电容两端的电压不能突变(当电容足够大时,可认为其电压不变).电感中的电流不能突变(当电感足够大时,可认为其电流恒定不变).流经电容的电流平均值在一个开关周期内为零.电感两端的伏秒积在一个开关周期内必须平衡.恒流充电恒压储能两个有用的公式:C:L:Buck电路工作原理分析:VinVoDLIoSSULILVin-Vo-VoIo1-DT根据L的伏秒平衡原则:(Vin-Vo)*DT=Vo*(1-D)TVo=Vin *DL*ΔIo=Vo *(1-D)TIs根据L在1-D时间的基本方程:ΔIo=Vo *(1-D)T/LBuck电路的输入输出关系:Vo/Vin = DBoost电路工作原理分析:VinVoLIoSSULILVinVo-VinD1-DT根据L的伏秒平衡原则:Vin*DT=(Vo-Vin)*(1-D)TVin *T=(1-D)TVoIsDVo=Vin/(1-D)IDIoVo/Vin =1/(1-D)Boost电路的输入输出关系:理想变压器的基本方程:理想变压器模型:变压器绕组完全耦合变压器无气隙且磁芯的导磁率μ无穷大I1N1u1u2I2电压基本方程:N2N1φ电流基本方程:理想变压器个绕组的电压与匝数成正比,且同名端具有相同极性;各绕组电流与匝数乘积之和为零,即电流的变比与匝比成反比,且极性相反(点进点出原则).实际变压器的分析方法:变压器绕组不是完全耦合I1I1N2N1φ1φ2LkLm2. 变压器有气隙或磁芯的导磁率μ有限I2Im当副边开路时I2=0Im即为原边电感Lm(副边不存在或开路时的电感)产生的电流,Lm称为激磁电感或励磁电感Φk可以认为是由原边串联的电感Lk产生,其大小为副边短路时原边所测得的电感量, Lk称为变压器的漏感.实际变压器的等效模型:理想变压器漏感Lk激磁电感Lm变压器的伏秒平衡原则: 在稳态工作过程中变压器绕组两端的正伏秒值等于负伏秒值.V+V-ABV+V-B面积A=面积B理想变压器的电路变换关系:u1u2I2n:1I1Ru1I1R'u2=I2Ru1=nu2I1=I2/nR'= u1/I1=(nu2)/(I2/n)=n2RPP功率n2CC电容n2Ln2RI/nnU原边等校值LRIU副边数值电感电阻电流电压Ns:Np=n:1正激变换器(Forward)工作原理分析: Io(Vin/n-Vo)DT=Vo(1-D)Tn:n:1VoLGDSVgsILVdsD1-DTIpVLIoVin/n-Vo-VoImVin2VinTr根据电感的伏秒平衡:Vo=VinD/n根据变压器的伏秒平衡:VinDT=VinTrTr=DTTr< (1-D)TD<50%ΔIL根据电感的储能关系:LΔIL = (1-D)T*VoΔIL = (1-D)T*Vo/LIpIL正激变换器的输入输出关系:Vo=VinD/n反激变换器(Flyback)工作原理分析: IoVinVoGDVgsIDVdsD1-DTIpVLIoVin-nVoLmVinVin+nVo根据变压器的伏秒平衡:DImn:1反激变换器的输入输出关系:小结开关电源功率电路的五个基本元件:开关, 二极管, 电容, 电感, 变压器开关电源功率电路分析要点电容的电压不能突变, 电感的电流不能突变流经电容的电流平均值为零, 电感两端电压的平均值为零理想变压器电压与匝数成比且同名同极性, 电流与匝数成反比且点进点出电容恒流充电的公式为, 电感恒压储能的公式为变压器与电感的伏秒积必须平衡。
双激式开关变压器设计伏秒容量与初级线圈匝数计算双激式开关变压器是一种用于调节变压器输出的电子设备。
它具有两组线圈，即初级线圈和次级线圈。
通过改变初级线圈的匝数，可以改变变压器的输出电压。
为了正确设计双激式开关变压器，我们需要计算变压器的伏秒容量和初级线圈的匝数。
首先，我们来计算变压器的伏秒容量。
伏秒容量是变压器的重要指标，用来衡量变压器的能力。
它与变压器的功率直接相关。
伏秒容量的计算公式为：伏秒容量=Vp×Ip×T其中，Vp是变压器的初级电压，Ip是变压器的初级电流，T是变压器的工作周期。
要计算伏秒容量，我们需要先确定变压器的初级和次级电压。
假设我们需要设计一个变压器，其次级电压为Vs，次级电流为Is。
进一步假设变压器的工作周期为T，那么根据变压器的变压比，我们可以计算出初级电压和电流，即：Vp=K×VsIp=Is/K其中，K是变压器的变压比，等于Vs/Vp。
现在我们已经得到了Vp和Ip的数值，我们可以根据上述公式计算伏秒容量。
将Vp和Ip代入公式，我们得到：伏秒容量=Vp×Ip×T=(K×Vs)×(Is/K)×T=Vs×Is×T所以，伏秒容量等于次级电压乘以次级电流再乘以工作周期。
接下来，我们来计算初级线圈的匝数。
初级线圈的匝数与变压器的变压比和次级线圈的匝数直接相关。
变压比等于初级线圈的匝数除以次级线圈的匝数，即：K=Np/Ns其中，Np是初级线圈的匝数，Ns是次级线圈的匝数。
我们可以通过变压比来计算初级线圈的匝数，即：Np=K×Ns现在，我们已经计算出了双激式开关变压器的伏秒容量和初级线圈的匝数。
总结：伏秒容量是变压器的重要指标，用来衡量变压器的能力。
伏秒容量的计算公式为：伏秒容量=Vp×Ip×T，其中Vp是变压器的初级电压，Ip是变压器的初级电流，T是变压器的工作周期。

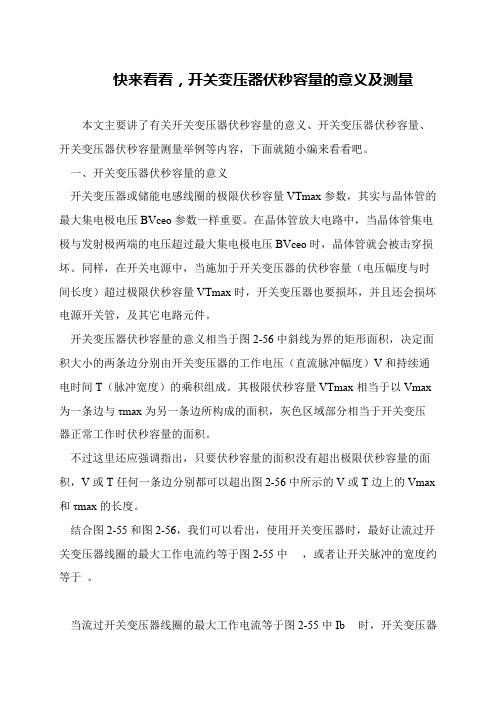

快来看看，开关变压器伏秒容量的意义及测量
