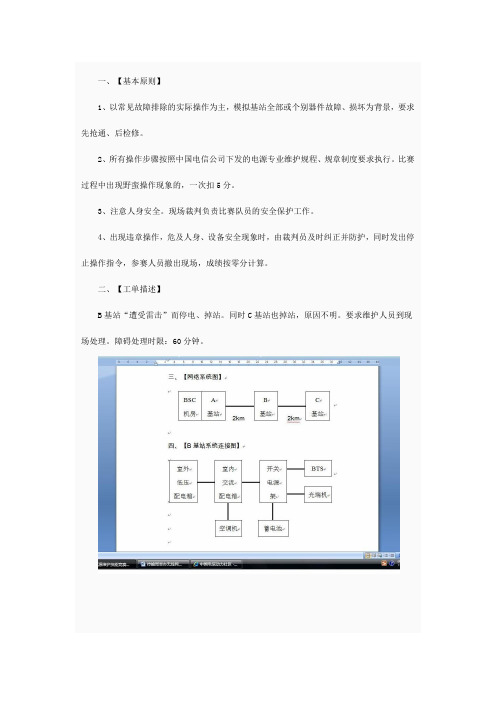

一、【基本原则】1、以常见故障排除的实际操作为主，模拟基站全部或个别器件故障、损坏为背景，要求先抢通、后检修。
2、所有操作步骤按照中国电信公司下发的电源专业维护规程、规章制度要求执行。
比赛过程中出现野蛮操作现象的，一次扣5分。
3、注意人身安全。
现场裁判负责比赛队员的安全保护工作。
4、出现违章操作，危及人身、设备安全现象时，由裁判员及时纠正并防护，同时发出停止操作指令，参赛人员撤出现场，成绩按零分计算。
二、【工单描述】B基站“遭受雷击”而停电、掉站。
同时C基站也掉站，原因不明。
要求维护人员到现场处理。
障碍处理时限：60分钟。
五、【比赛规则】1、接到“障碍工单”通知后，两名维护人员从A基站出发，带上必要的备品备件、仪表下站进行处理。
2、备品备件有：整流模块、各种型号的熔断器、空气开关、四位半的万用表、50A的钳形电流表、内阻测试仪、常用工具等。
3、B基站准备有：24节备用蓄电池、一台10kw油机、机油、相序表、红外线测温仪、温湿度计、地阻仪、电力综合测试仪、黄绿红蓝绝缘胶带、长短塑料扎带、各种规格的线鼻子、压线钳子、灭火器等。
4、B基站还准备有：室内接地铜排一块，室外接地体一根。
5、要求用油机先给B基站供电，再开通光传输设备、基站，后检修故障。
6、维护人员在B基站检修25分钟后，接到市电“恢复”正常了的通知后（现场裁判员将室外的低压配电箱中的闸刀闭合）必须停止油机、使用市电。
若蓄电池组没有接入系统（既蓄电池组等的故障没有完全排除）、停止油机使用市电造成基站设备二次人为掉电现象的，每次扣5分。
7、B基站的电源系统、传输设备、BTS故障排除、系统恢复正常的前后，维护人员可以在B、C基站之间穿梭，以压缩故障处理时间。
8、维护人员进入B基站检修故障前，如果没有穿耐压15KV的绝缘胶鞋的、着装不符合要求的、以及腰间悬挂钥匙的，每人扣10分。
9、具体扣分标准见比赛现场打分表。
10、因时间、场地、工器具等因素限制，不对空调机操作。
