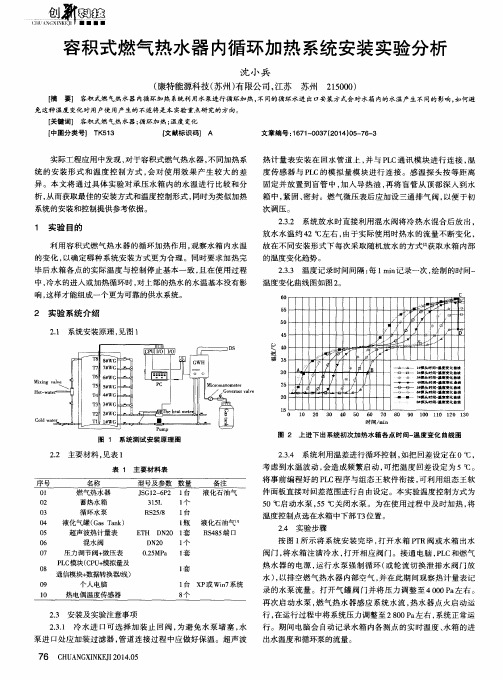

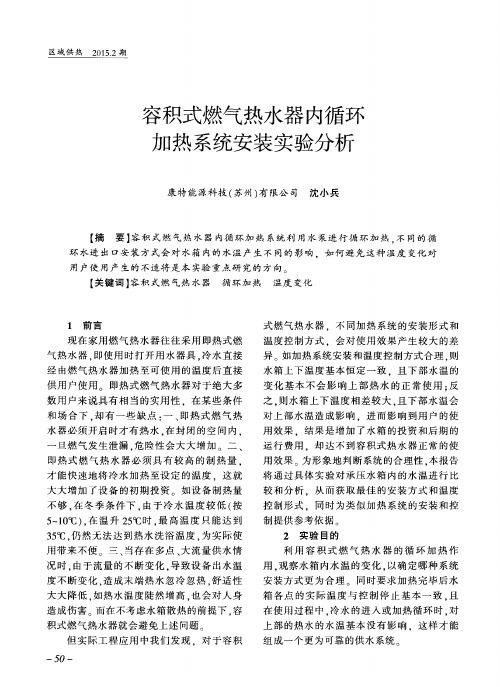

燃气快速热水器预热循环系统安装设计及运行模式研究

燃气热水器及预热循环系统安装高度示意图和安装要求内容提要：预热循环系统安装高度示意图,燃气热水器安装高度示意图和安装要求:燃气热水器的安装要求以及注意事项：燃气热水器及预热循环系统安装高度示意图和安装要求以及注意事项!燃气热水器的安装要求以及注意事项：1、强排式的燃气热水器的烟管直径有50mm、60mm、70mm、80mm等；平衡式的燃气热水器的烟管是双层烟管直径有80mm、90mm、100mm等，不同型号烟管的直径是不同的。

2、为防止烟管的冷凝水倒流，要求烟管打时内高外低，倾斜度一般为3度。

3、装预热循环系统，做水电时在热水器的左侧或右侧(水电改造前最好咨询热水器商家，热水器电源各有不同，有左有右)附近尽量留两个三孔插座（6孔电源）燃气热水器安装高度示意图无回水管热水循环系统无管循环是指没有回水管，利用冷水管做回路的循环叫无管循环。

无回水管工作原理热水循环系统里面会有一个温控感应器和水泵，循环系统装置安装在热水器下方，通过热水器最远端洗手盆下方的热水管和冷水管的连接处的单向阀，实现利用冷水管做回路来循环（无管循环）。

在设定的工作时间段内当温控器检测到水管的水是低于你预设的温度时候，循环系统水泵就会启动，循环水通过冷水管作为循环水路来循环，达到出水温度，循环系统水泵就停止工作，预热系统也就停止工作。

整个热水管路里面的水都是热的，达到打开水龙头就有热水流出的效果。

也就是通过无回水管循环系统实现即开既出热水！有回水管热水循环系统回水管是把最末端热水管再连接到热水器形成循环回路的水管有回水管工作原理从热水管的最远段再接回一条水管到热水器的下方，回来的这条水管就是我们常说的回水管。

在设定的工作时间段内当温控器检测到水管的水是低于你预设的温度时候，循环系统水泵就会启动，循环水通过再接回的一条水管循环水路来循环，达到出水温度，循环系统水泵就停止工作，预热系统也就停止工作。

整个热水管路里面的水都是热的，达到打开水龙头就有热水流出的效果。

2017年第10期时代农机TIMES AGRICULTURAL MACHINERY第44卷第10期Vol.44No.102017年10月Oct.2017（下转第140页）基金项目：湖北省教育厅科学技术研究计划指导性项目，项目名称：强迫风冷技术在功率器件散热中的应用研究，编号：B2015257。

作者简介：李辉（1980-），女，黑龙江海林人，讲师，硕士研究生，主要研究方向：机械电子工程。

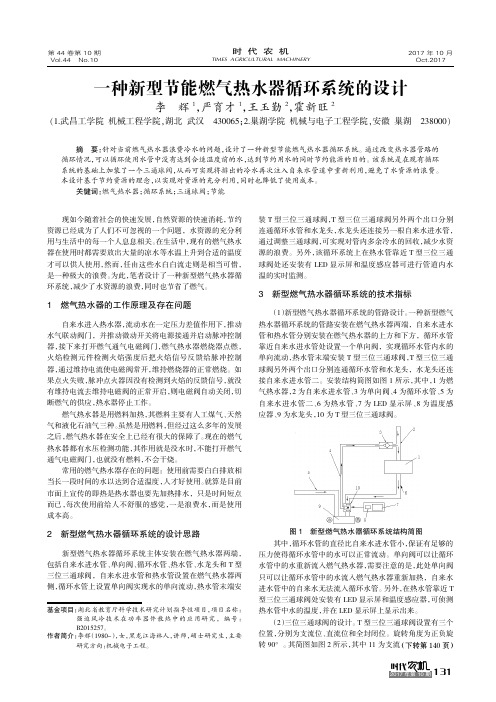

一种新型节能燃气热水器循环系统的设计李辉1，严育才1，王玉勤2，霍新旺2(1.,430065;2.,238000)摘要：针对当前燃气热水器浪费冷水的问题，设计了一种新型节能燃气热水器循环系统。

通过改变热水器管路的循环情况，可以循环使用水管中没有达到合适温度前的水，达到节约用水的同时节约能源的目的。

该系统是在现有循环系统的基础上加装了一个三通球阀，从而可实现将排出的冷水再次注入自来水管道中重新利用，避免了水资源的浪费。

本设计基于节约资源的理念，以实现对资源的充分利用，同时也降低了使用成本。

关键词：燃气热水器；循环系统；三通球阀；节能现如今随着社会的快速发展，自然资源的快速消耗，节约资源已经成为了人们不可忽视的一个问题，水资源的充分利用与生活中的每一个人息息相关。

在生活中，现有的燃气热水器在使用时都需要放出大量的凉水等水温上升到合适的温度才可以供人使用，然而，任由这些水白白流走则是相当可惜，是一种极大的浪费。

为此，笔者设计了一种新型燃气热水器循环系统，减少了水资源的浪费，同时也节省了燃气。

1燃气热水器的工作原理及存在问题自来水进入热水器，流动水在一定压力差值作用下，推动水气联动阀门，并推动微动开关将电源接通并启动脉冲控制器，接下来打开燃气通气电磁阀门，燃气热水器燃烧器点燃，火焰检测元件检测火焰强度后把火焰信号反馈给脉冲控制器，通过维持电流使电磁阀常开，维持燃烧器的正常燃烧。

如果点火失败，脉冲点火器因没有检测到火焰的反馈信号，就没有维持电流去维持电磁阀的正常开启，则电磁阀自动关闭，切断燃气的供应，热水器停止工作。

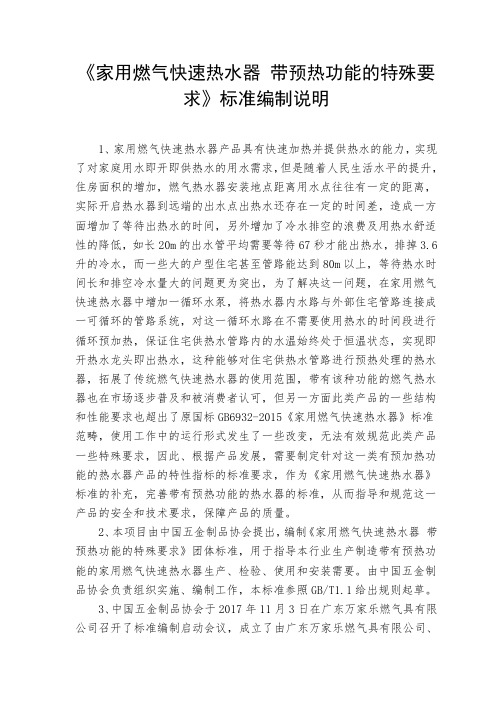

《家用燃气快速热水器带预热功能的特殊要求》标准编制说明1、家用燃气快速热水器产品具有快速加热并提供热水的能力，实现了对家庭用水即开即供热水的用水需求，但是随着人民生活水平的提升，住房面积的增加，燃气热水器安装地点距离用水点往往有一定的距离，实际开启热水器到远端的出水点出热水还存在一定的时间差，造成一方面增加了等待出热水的时间，另外增加了冷水排空的浪费及用热水舒适性的降低，如长20m的出水管平均需要等待67秒才能出热水，排掉3.6升的冷水，而一些大的户型住宅甚至管路能达到80m以上，等待热水时间长和排空冷水量大的问题更为突出，为了解决这一问题，在家用燃气快速热水器中增加一循环水泵，将热水器内水路与外部住宅管路连接成一可循环的管路系统，对这一循环水路在不需要使用热水的时间段进行循环预加热，保证住宅供热水管路内的水温始终处于恒温状态，实现即开热水龙头即出热水，这种能够对住宅供热水管路进行预热处理的热水器，拓展了传统燃气快速热水器的使用范围，带有该种功能的燃气热水器也在市场逐步普及和被消费者认可，但另一方面此类产品的一些结构和性能要求也超出了原国标GB6932-2015《家用燃气快速热水器》标准范畴，使用工作中的运行形式发生了一些改变，无法有效规范此类产品一些特殊要求，因此、根据产品发展，需要制定针对这一类有预加热功能的热水器产品的特性指标的标准要求，作为《家用燃气快速热水器》标准的补充，完善带有预热功能的热水器的标准，从而指导和规范这一产品的安全和技术要求，保障产品的质量。

2、本项目由中国五金制品协会提出，编制《家用燃气快速热水器带预热功能的特殊要求》团体标准，用于指导本行业生产制造带有预热功能的家用燃气快速热水器生产、检验、使用和安装需要。

由中国五金制品协会负责组织实施、编制工作，本标准参照GB/T1.1给出规则起草。

3、中国五金制品协会于2017年11月3日在广东万家乐燃气具有限公司召开了标准编制启动会议，成立了由广东万家乐燃气具有限公司、广东万和新电器股份有限公司、青岛海尔热水器有限公司三家燃气具行业骨干企业组成的标准编制组，由广东万家乐燃气具有限公司负责主编本标准内容。

扫描二维码下载林内智家APPWiFi，并输入正确的WiFi密码后点击“连接”（图1-4），开始扫描设备。

83 指示灯常亮后，此时APP 和主机建立通信，可通过手机主页面功能键(图1-7)，点击开关键(图1-8)，即可进入热水器的远程操作。

4 若配网连接失败，请确认WiFi 密码是否正确，并重新配置（图1-9）。

（图1-5）（图1-7）（图1-8）（图1-9）（图1-6）（图2-1）（图2-2）（图2-3）9点击预约时间设定（图3-3），进入预约设定页面进行模式选择，默认为标准型，并提供上班族、节能模式供选择，用户也可按个人习惯进行自定义设置（图择时间段后再点击应用（图3-5）。

（图3-3）（图3-4）（图3-5）1011一键循环模式和操作部即享模式键功能一样，APP 中点击一键循环光标（图一键循环模式的温度为当前设定用水温度。

48 ℃，即使当前设定温度超过48 ℃，以免造成高温烫伤。

12增压模式和操作部增加键功能一样，APP 中点击增压模式光标为了能确保在设定时间内达到设定温度，热水器会在设定时间前五分钟启动预约循环功能，并在设定关闭时间前三分钟关闭循环功能。

例如：设定九点为预约时间段，热水器则会在八点五十五分启动循环功能，并在九点五十七分关闭循环功能。

当设定九点为预约循环时段，则需在八点五十五分前设定才能生效。

循环功能开启时， 切断电源重新开机时， 则循环功能会按设定条件继当开启本体操作部/手机APP 上的一键循环按键时，热水器启动热水循环功能，关闭一键循环按键时， 热水器关闭热水循环功能， 否则循环运行一小时后将自动关闭。

开启预约开关并设定运行时间段， 在设定时间段内时循环功能会开启；非设定时间段内，循 环功能关闭。

当设定预约功能并在用户设定时间段内，本体操作部循环按键时，会关闭循环功能。

当设定预约功能并在用户设定时间段外，本体操作部循环按键时，会启动循环功能。

增压模式与循环模式不能同时使用。

家用燃气热水器的热水系统优化和供热效果预测热水器在家庭生活中扮演着重要的角色，提供舒适的热水供应。

然而，在使用燃气热水器供热时，我们常常面临着热水供应不稳定以及供热效果不佳的问题。

为了解决这些问题，本文将重点探讨家用燃气热水器的热水系统优化和供热效果预测。

首先，我们需要了解家用燃气热水器的热水系统组成和工作原理。

一般而言，热水器的热水系统主要包括热水储存罐、热水管道和燃气加热器。

当用户需要热水时，燃气加热器会将水加热至设定温度，并通过管道输送到热水储存罐。

用户在需要热水时，打开水龙头，热水会从热水储存罐中流向水龙头提供给用户使用。

然而，由于热水器热水系统的复杂性和燃气供应的不稳定性，导致了热水供应不稳定以及供热效果不佳的问题。

为了解决这些问题，我们可以通过系统优化和供热效果预测来提高家用燃气热水器的性能和用户体验。

首先，进行热水系统优化是提高供热效果的重要手段之一。

系统优化可以包括管道布局调整、热水储存罐的容量设计和燃气加热器的选型等方面。

通过合理调整管道布局，可以减少热水在输送过程中的能量损失，提高供水速度，从而提高供热效果。

另外，适当设计热水储存罐的容量，可以保证用户在高峰期有足够的热水供应，避免热水不足的情况。

而对于燃气加热器的选型，我们可以选择燃气效率高、热水供应稳定的产品，从而提高供热效果。

其次，供热效果的预测可以帮助我们更好地管理家用燃气热水器的热水系统。

通过建立热水系统的数学模型和采集实时数据，我们可以预测热水供应的稳定性和热水温度的变化规律。

这样，我们可以根据预测结果合理调整供热参数，如燃气加热器的温度和供水速度，以保证热水的稳定供应和合适的温度。

同时，预测模型还可以为用户提供热水使用规划和节能建议，例如预测高峰期热水需求，提前加热热水储存罐中的水，以减少燃气的使用量。

在家用燃气热水器的热水系统优化和供热效果预测中，科技创新也起到了重要的作用。

例如，智能控制技术的应用可以实现对热水系统的自动化调控和远程监控。

家用燃气热水器的自适应供热技术和系统优化策略随着科技的不断进步和人们对舒适生活质量的追求，家用燃气热水器作为一个非常重要的家居设备，在我们的生活中发挥着至关重要的作用。

然而，传统的家用燃气热水器在供热方式和系统设计上存在一些不足，无法适应多变的需求和提供高效的供热服务。

因此，开发自适应供热技术和优化系统策略，成为了研究和开发的重要方向。

自适应供热技术是指在燃气热水器供热过程中，根据不同的环境温度、用水量和用水方式等因素，通过调整供气量、燃烧参数和换热系统控制策略，实现热水器的智能化供热。

自适应供热技术不仅可以提高供热效率，节约能源，还可以提高用户的舒适体验。

首先，在自适应供热技术方面，我们可以引入智能控制系统。

智能控制系统通过感知环境温度、用水量和用水方式等信息，实时调整热水器的供气量和燃烧参数，以达到最佳的供热效果。

例如，在寒冷的冬天，当环境温度较低时，智能控制系统可以自动提高供气量和燃烧参数，以保证用户获得足够的热水；而在温和的季节，系统可以自动调整供气量和燃烧参数，以节约能源。

其次，自适应供热技术还可以通过优化换热系统设计来提高供热效果。

传统的燃气热水器采用了固定的换热面积和换热方式，无法满足不同季节和不同用水方式下的供热需求。

因此，我们可以引入可调节的换热面积和换热方式，以适应不同的需求。

例如，在冬季，用户需要大量的热水，可以调整换热系统的换热面积和换热方式，以提高供热效果；而在夏季，用户用水量较小，可以调整换热系统的换热面积和换热方式，以节约能源。

除了自适应供热技术外，系统优化策略也是提高家用燃气热水器效果的重要手段。

首先，我们可以优化供气系统。

传统的燃气热水器在供气系统设计上存在一些问题，例如供气不稳定、燃烧不完全等。

通过优化供气系统，确保供气稳定和燃烧充分，可以提高热水器的供热效果。

其次，我们可以优化燃烧系统。

传统的燃气热水器燃烧系统存在一些不足，例如燃烧不完全、排烟不畅等。

通过改进燃烧系统的设计和控制，可以提高燃烧效率和安全性。

家用燃气空间加热器的热水供应与供暖系统集成随着冬季的来临，家庭供暖和热水供应变得尤为重要。

家用燃气空间加热器作为一种常见的供暖设备，其热水供应功能也逐渐受到关注。

为了满足用户的需求，提高家庭使用的便利性和舒适度，将燃气空间加热器与热水供应系统进行集成已成为一个趋势。

一、燃气空间加热器的原理和特点家用燃气空间加热器通过燃烧燃气产生热能，用于加热空气并将其通过风扇散发到房间内部。

其根据供暖需求来调节燃烧效率，从而调节供暖系统的温度。

这种加热方式的优点在于快速的加热效果和较小的体积。

二、燃气空间加热器的热水供应功能除了供暖功能，一些型号的燃气空间加热器还具备热水供应功能。

这是通过将热源用于加热热水箱或直接提供热水来实现的。

通过热交换器传热技术，将空气中的热能转移到水中，以供应家庭日常的热水需求。

这种热水供应方式存在着一些优势和挑战。

优势：燃气空间加热器的热水供应功能可以满足家庭的日常需求，减少了额外的设备安装和占用空间。

同时，该方式的供水速度较快，热水的使用体验较好。

挑战：热水供应需要耗费大量的燃气能源，可能导致燃气空间加热器的供暖效果下降。

此外，由于加热过程中产生的废气排放，燃气空间加热器的热水供应功能需要安全的废气排放系统来确保家庭安全。

三、燃气空间加热器与热水供应系统集成的可行性虽然燃气空间加热器的热水供应功能具备一定的优势，但其集成系统也面临一些挑战。

1. 容量问题：燃气空间加热器通常容量较小，只能满足家庭小范围的供暖需求。

如果将其用于热水供应，可能无法满足大家庭或多人同时使用的需求。

2. 稳定性问题：燃气空间加热器的供暖和热水供应集成需要对热水的质量、稳定性和温度进行控制。

这需要较为精确的控制系统和传感器，以确保用户获得稳定的热水供应。

3. 安全性问题：热水供应需要废气排放系统和安全防护设备，以确保家庭的安全。

因此，在集成燃气空间加热器的热水供应系统时，需要严格遵守相关的安全标准和规范。

四、燃气空间加热器与热水供应系统集成的优化方案为了克服集成燃气空间加热器的热水供应系统的挑战，可以采取以下优化方案：1. 分析需求：根据家庭的实际需求，选择适当容量的燃气空间加热器，并评估其是否能够满足家庭的热水供应需求。

一种快速热水的燃气热水器优化设计探讨摘要：本文主要对一种快速热水的燃气热水器优化设计进行了分析与探讨，以供同仁参考。

关键词：燃气热水器；优化设计一、前言传统的燃气热水器的水温控制主要是通过检测实际出水温度与用户设置水温的差值，通过实时调整系统输出功率，最终实现出水温度等于用户设置温度。

从检测到热水需求到恒温输出，系统需要不停的对比出水温度与用户设置温度，根据两者的差值反复修正输出功率，最终才能实现出水温度在用户设置温度周围小范围波动(一般正负1度以内)，整个调节过程一般需要10s到20s的时间，在这一段时间内，是无法满足恒温热水要求的，用户处于等待状态，不仅用户会觉得等待时间很漫长，而且往往给人浪费水的印象。

所以从用户的角度出发，希望这个等待的时间越短越好，最好是无需等待，一打开水龙头就有恒温热水可供使用，这样不仅可以拥有良好的用户体验，提升产品口碑，也可以避免水资源的浪费。

为了提高用户体验，针对用户等待时间较长的问题，下面将对燃气热水器通过增加循环泵、加设缓冲水箱、增加加热装置等方面的优化设计，尽可能的缩短用户等待时间，提高用户体验度。

二、一种快速热水的燃气热水器优化设计分析（1）增加循环泵。

针对传统燃气热水器热水慢的问题，本文通过借鉴带有储热水箱的生活热水循环系统，提出了“循环泵+ 燃气热水器+ 循环管”的热水循环形式的设想，如图1 所示。

这种形式是在原有生活热水管道系统中增加一根连接生活热水最远端用水点和燃气热水器冷水进入管之间的循环管，在循环管上加装一台小功率屏蔽泵而组成。

考虑到自来水、热水和循环水的流向问题，在管路系统中加装了单向阀1 和单流阀2。

当没有生活热水需求时，为了保障热水管道中的水温不至于（太低，循环泵按照循环泵可以按照定时、定温、手动等三种模式运行。

在定时运行模式下，循环泵可以分为白天和夜间两种形式，按照预先设定的不同运行间隔模式供用户根据对热水温度的偏好、热水最远端用水点的距离等情况进行选择。
