专题11 电磁感应【2018高考真题】1．如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l,磁感应强度大小相等、方向交替向上向下。
一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A. B.C. D.【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】 D【解析】试题分析：找到线框在移动过程中谁切割磁感线，并根据右手定则判断电流的方向，从而判断整个回路中总电流的方向。
要分过程处理本题。
第一过程从①移动②的过程中然后从③到④的过程中，左边切割产生的电流方向逆时针，而右边切割产生的电流方向也是逆时针，所以电流的大小为，方向是逆时针当线框再向左运动时，左边切割产生的电流方向顺时针，右边切割产生的电流方向是逆时针，此时回路中电流表现为零，故线圈在运动过程中电流是周期性变化，故D正确；故选D点睛：根据线圈的运动利用楞次定律找到电流的方向，并计算电流的大小从而找到符合题意的图像。
2．如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中心，O为圆心。
轨道的电阻忽略不计。
OM是有一定电阻。
可绕O转动的金属杆。
M端位于PQS上，OM与轨道接触良好。
空间存在半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B'（过程Ⅱ）。
在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于（）A. B. C. D. 2【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】 B【点睛】此题将导体转动切割磁感线产生感应电动势和磁场变化产生感应电动势有机融合，经典中创新。
3．（多选）如图所示，竖直放置的形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B．质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等．金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g．金属杆（）A. 刚进入磁场Ⅰ时加速度方向竖直向下B. 穿过磁场Ⅰ的时间大于在两磁场之间的运动时间C. 穿过两磁场产生的总热量为4mgdD. 释放时距磁场Ⅰ上边界的高度h可能小于【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 BCQ1=mg．2d，所以穿过两个磁场过程中产生的热量为4mgd，选项C正确；若金属杆进入磁场做匀速运动，则，得，有前面分析可知金属杆进入磁场的速度大于，根据得金属杆进入磁场的高度应大于，选项D错误。

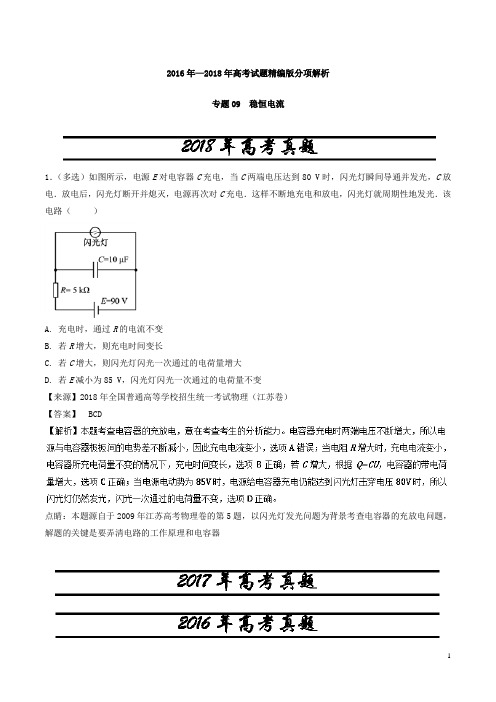

2016年—2018年高考试题精编版分项解析专题09 稳恒电流1．（多选）如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电．放电后，闪光灯断开并熄灭，电源再次对C充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路（）A. 充电时，通过R的电流不变B. 若R增大，则充电时间变长C. 若C增大，则闪光灯闪光一次通过的电荷量增大D. 若E减小为85 V，闪光灯闪光一次通过的电荷量不变【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 BCD点睛：本题源自于2009年江苏高考物理卷的第5题，以闪光灯发光问题为背景考查电容器的充放电问题，解题的关键是要弄清电路的工作原理和电容器1．【2016·上海卷】电源电动势反映了电源把其他形式的能量转化为电能的能力，因此A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A 、B 错误、C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项D 错误。
【考点定位】电动势【方法技巧】本题需要理解电动势的物理意义，电源电动势在闭合电路中的能量分配。
2．【2016·全国新课标Ⅱ卷】阻值相等的四个电阻、电容器C 及电池E （内阻可忽略）连接成如图所示电路。
开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。
Q 1与Q 2的比值为A ． 25B ．12C ．35D ．23【答案】C【考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q =CU 求解电容器的带电荷量。
电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 （1）①开关未断开 ②电阻箱阻值为零 （2）图像如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。
点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度。
2．某同学组装一个多用电表。
可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。

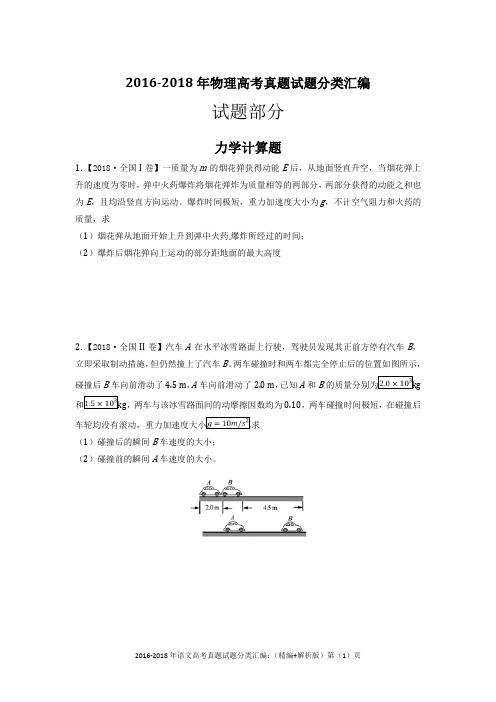

2016-2018年物理高考真题试题分类汇编试题部分力学计算题1．【2018·全国I卷】一质量为m的烟花弹获得动能E后，从地面竖直升空，当烟花弹上升的速度为零时，弹中火药爆炸将烟花弹炸为质量相等的两部分，两部分获得的动能之和也为E，且均沿竖直方向运动。
爆炸时间极短，重力加速度大小为g，不计空气阻力和火药的质量，求（1）烟花弹从地面开始上升到弹中火药爆炸所经过的时间；（2）爆炸后烟花弹向上运动的部分距地面的最大高度2．【2018·全国II卷】汽车A在水平冰雪路面上行驶，驾驶员发现其正前方停有汽车B，立即采取制动措施，但仍然撞上了汽车B。
两车碰撞时和两车都完全停止后的位置如图所示，碰撞后B车向前滑动了4.5 m，A车向前滑动了2.0 m，已知A和B，两车与该冰雪路面间的动摩擦因数均为0.10，两车碰撞时间极短，在碰撞后（1）碰撞后的瞬间B车速度的大小；（2）碰撞前的瞬间A车速度的大小。
3．【2018·全国III卷】如图，在竖直平面内，一半径为R的光滑圆弧轨道ABC和水平轨道PA在A点相切。
BC为圆弧轨道的直径。
O为圆心，OA和OB之间的夹角为α，sinα质量为m的小球沿水平轨道向右运动，经A点沿圆弧轨道通过C点，落至水平轨道；在整个过程中，除受到重力及轨道作用力外，小球还一直受到一水平恒力的作用，已知小球在C 点所受合力的方向指向圆心，且此时小球对轨道的压力恰好为零。
重力加速度大小为g。
求：（1）水平恒力的大小和小球到达C点时速度的大小；（2）小球到达A点时动量的大小；（3）小球从C点落至水平轨道所用的时间。
4．【2018·江苏卷】如图所示，钉子A、B相距5l，处于同一高度．细线的一端系有质量为M的小物块，另一端绕过A固定于B．质量为m的小球固定在细线上C点，B、C间的线长为3l．用手竖直向下拉住小球，使小球和物块都静止，此时BC与水平方向的夹角为53°．松手后，小球运动到与A、B相同高度时的速度恰好为零，然后向下运动．忽略一切摩擦，重力加速度为g，取sin53°=0.8，cos53°=0.6．求：（1）小球受到手的拉力大小F；（2）物块和小球的质量之比M:m；（3）小球向下运动到最低点时，物块M所受的拉力大小T．5．【2018·江苏卷】如图所示，悬挂于竖直弹簧下端的小球质量为m，运动速度的大小为v，方向向下．经过时间t，小球的速度大小为v，方向变为向上．忽略空气阻力，重力加速度为g，求该运动过程中，小球所受弹簧弹力冲量的大小．6．【2018·天津卷】我国自行研制、具有完全自主知识产权的新一代大型喷气式客机C919首飞成功后，拉开了全面试验试飞的新征程，假设飞机在水平跑道上的滑跑是初速度为零的匀加速直线运动，当位移x=1.6×103 m时才能达到起飞所要求的速度v=80 m/s，已知飞机质量m=7.0×104 kg，滑跑时受到的阻力为自身重力的0.1倍，重力加速度取求飞机滑跑过程中（1）加速度a的大小；（2）牵引力的平均功率P。
2016-2018高考物理真题分类汇编专题01 直线运动 (2)专题02 相互作用 (8)专题03 牛顿运动定律 (19)专题04 曲线运动 (26)专题05 万有引力定律与航天 (38)专题06 功和能 (51)专题07 动量 (70)专题08 静电场 (82)专题09 稳恒电流 (102)专题10 磁场 (106)专题11 电磁感应 (119)专题12 交流电 (137)专题13 原子结构、原子核和波粒二象性 (147)专题14 选修3-3 (162)专题15 机械振动和机械波 (192)专题16 光学电磁波相对论 (207)专题17 力学实验 (233)专题18 电学实验 (264)专题19 力学计算题 (290)专题20 电学计算题 (317)专题01 直线运动20181．【2018·全国新课标I卷】高铁列车在启动阶段的运动可看作初速度为零的均加速直线运动，在启动阶段列车的动能（）A. 与它所经历的时间成正比B. 与它的位移成正比C. 与它的速度成正比D. 与它的动量成正比【答案】 B2．【2018·浙江卷】如图所示，竖直井中的升降机可将地下深处的矿石快速运送到地面。
某一竖井的深度约为104m，升降机运行的最大速度为8m/s，加速度大小不超过，假定升降机到井口的速度为零，则将矿石从井底提升到井口的最短时间是A. 13sB. 16sC. 21sD. 26s【答案】 C【解析】升降机先做加速运动，后做匀速运动，最后做减速运动，在加速阶段，所需时间，通过的位移为，在减速阶段与加速阶段相同，在匀速阶段所需时间为：，总时间为：，故C正确，A、B、D错误；故选C。
【点睛】升降机先做加速运动，后做匀速运动，最后做减速运动，根据速度位移公式和速度时间公式求得总时间。
3．【2018·全国新课标II卷】（多选）甲、乙两汽车同一条平直公路上同向运动，其速度—时间图像分别如图中甲、乙两条曲线所示。
2018年高考物理电学实验试题分类解析
----电学实验
(I满)（R1+R2）;使用a和c两个接线柱时有I满（R表+R2）=(I 表2-I满) R1 , I表1和I表2为改装电表的量程，解以上各式得R1 =15 Ω ,R2 = 35Ω。
（2）根据R= ，电流表校准时需选取的刻度为05．10、I5、6（2）】同学们测量某电阻丝的电阻，所用电流表的内阻与相当，电压表可视为理想电压表
①若使用题6图2所示电路图进行实验，要使得的测量值更接近真实值，电压表的a端应连接到电路的点（选填“b”或“c”）
②测得电阻丝的图如题6图3所示，则为（保留两位有效数字）。
③实验中，随电压进一步增加电阻丝逐渐进入炽热状态某同学发现对炽热电阻丝吹气，其阻值会变化他们对此现象进行探究，在控制电阻丝两端的电压为10V的条下，得到电阻丝的电阻随风速（用风速计测）的变化关系如题6图4所示由图可知当风速增加时，会（选填“增大”或“减小”）。
在风速增加过程中，为保持电阻丝两端电压为10V，需要将滑动变阻器的滑片向端调节（选填“M”或“N”）
④为了通过电压表的示数显示风速，同学们设计了如题6图5所示的电路其中为两只阻值相同的电阻，为两根相同的电阻丝，一根置于气流中，另一根不受气流影响，○V为待接入的理想电压表如果要求在测量中，风速从零开始增加，电压表的示数也从零开始增加，则电压表的“+”端和“—”端应分别连接到电路中的点和点（在“a”“b”“c”“d”中选填）
【答案】① c；② 41 （40～42）;③减小，M；④ b，d
考点本题考查伏安法测电阻。
（8（2））（11分）用实验测一电池的内阻r和一待测电阻的阻值Rx。
已知电池的电动势约6V，电池内阻和待测电阻阻值都为数十。
专题07动量【2018高考真题】1．高空坠物极易对行人造成伤害。
若一个50g的鸡蛋从一居民楼的25层坠下，与地面的撞击时间约为2ms，则该鸡蛋对地面产生的冲击力约为（）A. 10NB. 102 NC. 103 ND. 104 N【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】C由动量定理可知：，解得：，根据牛顿第三定律可知鸡蛋对地面产生的冲击力约为103 N，故C正确故选C点睛：利用动能定理求出落地时的速度，然后借助于动量定理求出地面的接触力2．高铁列车在启动阶段的运动可看作初速度为零的均加速直线运动，在启动阶段列车的动能（） A.与它所经历的时间成正比B.与它的位移成正比C.与它的速度成正比D.与它的动量成正比【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】B【解析】本题考查匀变速直线运动规律、动能、动量及其相关的知识点。
根据初速度为零匀变速直线运动规律可知，在启动阶段，列车的速度与时间成正比，即v=at，由动能公式E=mv2，可知列车动能与速度的二次方成正比，与时间的二次方成正比，选项A C错误；由v2=2ax，可知列k车动能与位移x成正比，选项B正确；由动量公式p=mv，可知列车动能E=mv2=，即与列车的动量二次k方成正比，选项D错误。
3．（多选）如图，一平行板电容器连接在直流电源上，电容器的极板水平，两微粒a、b所带电荷量大小相等、符号相反，使它们分别静止于电容器的上、下极板附近，与极板距离相等。
现同时释放a、b，它们由静止开始运动，在随后的某时刻t，a、b经过电容器两极板间下半区域的同一水平面，a、b间的相互作用和重力可忽略。
下列说法正确的是A.a的质量比b的大B.在t时刻，a的动能比b的大C.在t时刻，a和b的电势能相等D.在t时刻，a和b的动量大小相等【来源】2018年全国普通高等学校招生统一考试物理（全国III卷）【答案】BD在t时刻，a的动能比b大，选项B正确；由于在t时刻两微粒经过同一水平面，电势相等，电荷量大小相等，符号相反，所以在t时刻，a和b的电势能不等，选项C错误；由于a微粒受到的电场力（合外力）等于b微粒受到的电场力（合外力），根据动量定理，在t时刻，a微粒的动量等于b微粒，选项D正确。
专题18 电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 （1）①开关未断开 ②电阻箱阻值为零 （2）图像如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。
点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度。
2．某同学组装一个多用电表。
可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。
专题18 电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表;根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【;;】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】（1）①开关未断开②电阻箱阻值为零（2）图像如图所示：121.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。
点睛：本题考查应用电流表和电阻箱测量电;电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电;内阻的精确度。
2．某同学组装一个多用电表。
可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。
专题18 电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 （1）①开关未断开 ②电阻箱阻值为零 （2）图像如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。
点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度。
2．某同学组装一个多用电表。
可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。
专题18 电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 （1）①开关未断开 ②电阻箱阻值为零 （2）图像如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。
点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度。
2．某同学组装一个多用电表。
可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。
要求利用所给器材先组装一个量程为1 mA 的直流电流表，在此基础上再将它改装成量程为3 V 的直流电压表。
组装好的多用电表有电流1 mA 和电压3 V 两挡。
回答下列问题：（1）在虚线框内画出电路图并标出R 1和R 2，其中*为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱___________。
（2）电阻箱的阻值 _____________;R2=____________（保留到个位）【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】（1）如图所示（2）100 2 910【解析】（1）R1的电阻比较小，所以R1与表头并联构成大量程的的电流表，R2的阻值比较大，与改装后的电流表串联可充当大量程的电压表，设计电路图如图所示;本题答案是：（1）如图所示（2）100 2 910点睛：利用串并联的关系求解改装电表时需要串联的电阻或者并联的电阻大小。
3．某同学用伏安法测定待测电阻R x的阻值（约为10 kΩ），除了R x，开关S、导线外，还有下列器材供选用：A．电压表（量程0~1 V，内阻约为10 kΩ）B．电压表（量程0~10 V，内阻约为100 kΩ）C．电流表（0~1 mA内阻约为30 Ω）D．电流表（0~0.6 A，内阻约为0.05 Ω）E．电源（电动势1.5 V，额定电流0.5 A，内阻不计）F．电源（电动势12 V，额定电流2 A，内阻不计）G．滑动变阻器R0（阻值范围0~10 Ω，额定电流2 A）①为使测量尽量准确，电压表选用_________，电流表选用______________，电源选用______________。
（均填器材的字母代号）；②画出测量R x阻值的实验电路图____________。
③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会______________其真实值（填“大于”“小于”或“等于”），原因是____________________________。
【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 B C F 大于电压表的读数大于待测电阻两端实际电压（其他正确表述也可）②因为给的滑动变阻器的最大阻值只有10Ω，若采用限流接法，则电路中电流和电压变化不明显，故采用滑动变阻器的分压接法，由于，所以采用电流表内接法，电路图如图所示，③由于电流表的分压，导致电压测量值偏大，而电流准确，根据可知测量值偏大；【点睛】滑动变阻器的分压和限流接法的区别和选用原则：区别：（1）限流接法线路结构简单，耗能少；（2）分压接法电压调整范围大，可以从0到路端电压之间连续调节；选用原则：（1）优先限流接法，因为它电路结构简单，耗能较少；（2）下列情况之一者，须采用分压接法：①当测量电路的电阻远大于滑动变阻器阻值，采用限流法不能满足要求时（本题就是该例子）；②当实验要求多测几组数据（电压变化范围大），或要求电压从零开始调节；③电源电动势比电压表量程大得多，限流法滑动变阻器调到最大仍超过电压表量程时。
电流表内接和外接的选用：当时，宜采用内接法，即大电阻用内接法；当时，宜采用外接法，即小电阻用外接法；可记忆为“大内，小外”。
4．一课外实验小组用如图所示的电路测量某待测电阻R x的阻值，图中R0为标准定值电阻（R0=20.0 Ω）；可视为理想电压表。
S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器。
采用如下步骤完成实验：（1）按照实验原理线路图（a），将图（b）中实物连线_____________；（2）将滑动变阻器滑动端置于适当位置，闭合S1；（3）将开关S2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；（4）待测电阻阻值的表达式R x=_____________（用R0、U1、U2表示）；（5）重复步骤（3），得到如下数据：（6）利用上述5次测量所得的平均值，求得R x=__________Ω。
（保留1位小数）【来源】2018年全国普通高等学校招生统一考试物理（全国III卷）【答案】如图所示：48.25．某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T，其标称值（25℃时的阻值）为900.0 Ω：电源E（6V，内阻可忽略）：电压表（量程150 mV）：定值电阻R0（阻值20.0 Ω），滑动变阻器R1（最大阻值为1 000 Ω）：电阻箱R2（阻值范围0-999.9 Ω）：单刀开关S1，单刀双掷开关S2。
实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。
回答下列问题：（1）在闭合S1前，图（a）中R1的滑片应移动到_____填“a”或“b”）端；（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R2-t曲线：___________（3）由图（b）可得到R1，在25℃-80°C范围内的温度特性，当t=44.0℃时，可得R1=____Ω；（4）将R t握于手心，手心温度下R2的相应读数如图（c）所示，该读数为____Ω，则手心温度为______℃。
【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】（1）b （2）如图所示（3）450 （4）620.0 33.0【解析】本题主要考查研究小灯泡的伏安特性实验、利用伏安特性曲线计算实际功率及其相关的知识点，意在考查考生对小灯泡伏安特性曲线的理解和灵活运用相关知识，解决实际问题的能力。
（1）图（a）的电路滑动变阻器采用限流接法，在闭合S1前，R1应该调节到接入电路部分的电阻值最大，【点睛】解答此题常见错误主要有：一是没有掌握滑动变阻器的分压接法和限流接法在开关闭合前滑动头的位置；二是没有认真阅读题述的实验过程，导致不能把电阻箱R的读数与热敏电阻阻值联系起来。
【2017高考真题】1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。
其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。
①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条内部断开的导线。
为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量a、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。
②排除故障后，该小组顺利完成实验。
通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。
由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。
【答案】①aa'bb'②1.41（1.36~1.44均可） 0.5（0.4~0.6均可）【解析】①用电压挡检测电路故障，电压表的表头是电流计，原电路有断路，回路中无电流，将电压表接在b a'间后有示数，说明电路被接通，即b a'间有断路故障，再测量aa'间电压，电压表读数不为零，说明断路故障的范围被缩小到aa'间，则一定是aa'导线断开；若读数为零，则说明电路仍未被接通，断路故障的范围被确定在bb'间。
②根据闭合电路的欧姆定律：))(()(021111r R I I r R I E ++++=，12I I ，上式可简化为)()(02111r R I r R I E +++=，读出两点坐标：（60，0.12）和（260，0.05），代入方程解得：电动势E =1.41V ，内阻r =0.5 Ω。
【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。
2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L （额定电压3.8 V ，额定电流0.32 A ）；电压表V V （量程3 V ，内阻3 k Ω）；电流表A （量程0.5 A ，内阻0.5 Ω）；固定电阻R 0（阻值1 000 Ω）；滑动变阻器R （阻值0~9.0 Ω）；电源E （电动势5 V ，内阻不计）；开关S ；导线若干。
