微电网运行与控制概论——20140916

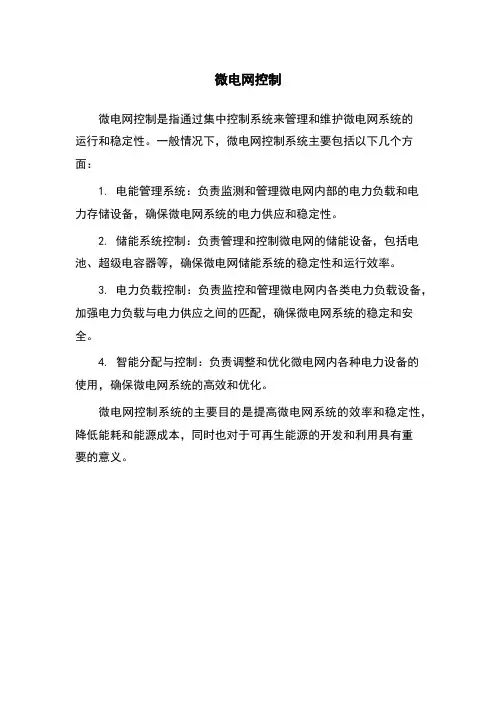

微电网控制
微电网控制是指通过集中控制系统来管理和维护微电网系统的
运行和稳定性。

一般情况下，微电网控制系统主要包括以下几个方面：
1. 电能管理系统：负责监测和管理微电网内部的电力负载和电
力存储设备，确保微电网系统的电力供应和稳定性。

2. 储能系统控制：负责管理和控制微电网的储能设备，包括电池、超级电容器等，确保微电网储能系统的稳定性和运行效率。

3. 电力负载控制：负责监控和管理微电网内各类电力负载设备，加强电力负载与电力供应之间的匹配，确保微电网系统的稳定和安全。

4. 智能分配与控制：负责调整和优化微电网内各种电力设备的
使用，确保微电网系统的高效和优化。

微电网控制系统的主要目的是提高微电网系统的效率和稳定性，降低能耗和能源成本，同时也对于可再生能源的开发和利用具有重
要的意义。

电气工程中的微电网系统设计与运行控制随着能源需求的增长和可再生能源的发展，微电网系统正逐渐成为电力系统领域的热门话题。

微电网系统通过将分布式发电、能量储存和智能电网技术相结合，实现了对电力系统更高效、可靠和可持续的管理。

本文将讨论微电网系统的设计和运行控制。

微电网系统的设计是微电网项目的核心环节。

首先需要确定系统的规模和目标，以及系统的主要构成。

微电网系统一般由可再生能源发电设备、传统能源发电设备、能量储存设备和智能电网技术组成。

根据项目的具体需求和资源状况，设计师需选择合适的设备和组件，并进行系统拓扑的优化设计。

在微电网系统的设计中，关键问题是系统的能量平衡和负荷匹配。

系统设计师需结合能源资源的特点和负荷需求的变化，制定相应的能量管理策略。

同时，应考虑能量储存设备的容量和充放电效率等因素，以确保系统的稳定供电。

另外，微电网系统的运行控制也是至关重要的一环。

运行控制主要包括电力流控制、频率和电压控制以及故障管理。

电力流控制是微电网系统中的主要控制手段，它通过智能电网技术实现对发电设备和负荷的有效管理。

频率和电压控制是保障系统稳定运行的重要手段，它们通过对各种控制机制的协调调节，实现电网的容量平衡和电压平衡。

故障管理是针对系统出现异常情况时的应急措施，包括自动切换、故障诊断和故障隔离等措施。

为了保证微电网系统的安全可靠运行，还需要进行系统的监测和管理。

监测系统可以实时监控系统的运行状态，包括发电设备的输出功率、负荷的需求及系统的容量状况等。

管理系统则负责对监测信息进行处理和分析，制定相应的工作计划和维护措施，以保证系统的高效运行。

此外，微电网系统的经济性也是考虑的重要因素。

微电网系统的投资和运维成本较高，而且与传统电力系统相比存在一定的技术和管理风险。

因此，在微电网系统的设计和运行控制中，应充分考虑成本优化和风险管理。

总之，微电网系统的设计和运行控制是电气工程中的重要课题。

通过合理的系统设计和有效的运行控制，微电网系统能够实现对分布式能源的高效利用和可持续管理，为电力系统的发展做出重要贡献。

接上篇：电力系统规划设计-新能源并网微电网，现在无疑是比较前沿的内容，国内这块与国外相比有一些差距。

参与做过一些微电网规划，比如三沙岛的，也参观过一些实验室的微电网模型，许继的示范项目，试着总结一二。

一、微电网概述首先说说分布式能源和微电网的区别吧。

分布式能源（DER）：一般定义为包括分布式发电（DG）、储能装置（ES）和与公共电网相连的系统。

其中DG是指满足终端用户的特殊需求，接在用户侧的小型发电系统，主要有内燃机，微型燃气轮机、燃料电池、太阳能、风能等发电系统。

分布式能源有很多优点，比如可实现能源综合梯级利用，弥补大电网稳定性方面不足，环境友好等，但是它的最本质缺点在于不可控和随机波动性，从而造成高渗透率下对电网稳定的负面影响。

所以，分布式能源和微电网的本质区别就在于前者不可控，后者可控。

微电网（MG）把分布式发电、储能装置、负荷通过控制系统协调控制，形成单一可控单元，直接接在用户侧，优点是非常明显的。

微电网的控制模式和策略是里面的关键部分，无论是系统级的主从、对等和综合性控制模式，还是逆变器级的P/Q、U/f、下垂控制，乃至和储能相结合的控制方式，都是微电网的核心部分。

而这些，在分布式能源系统里面是不会涉及的。

所以说，很多外面在搞的微网项目，特别是中国人在国外援建，都是在混淆概念，没有控制系统，其实只能叫做分布式发电（分布式能源系统都算不上）。

所以说微电网的核心在于“自治独立，协调互济”，自治独立指的是微电网具备阻断电网故障影响的能力，使微电网的孤网运行具有不失负荷或者少失负荷；协调互济指的是微电网和主网可以建立互相支援的关系。

国外这块，美国，欧盟和日本研究和应用较为领先，三者之间对于微电网的定义略有区别但不大，国内这块，学校里面天大好像还可以，示范工程许继有两个。

二、微电网的架构微电网的体系结构一般采用国际上比较成熟的三层结构（许继的示范工程也是如此）：配电网调度层、微电网集中控制层、分布式电源和负荷就地控制层。

微电网的设计、运行与控制研究问题及背景随着能源需求的不断增长和可再生能源的快速发展，微电网逐渐成为解决能源供应可靠性和经济性的一种新型电能系统。

微电网是一个小尺度、局部化的电能系统，由多种分布式能源资源（DER）以及能量存储设备组成，可以实现电力的自给自足和互联互通。

然而，微电网系统的设计、运行与控制仍然面临许多挑战和问题。

本研究的主要问题是如何设计、运行和控制一个高效可靠的微电网系统，以实现对能源的有效管理和优化能源供应。

研究方案方法1. 确定微电网系统的需求和目标：首先，我们需要分析微电网所服务的负载类型、负荷需求特点以及可用的能源资源类型和容量。

同时，系统需要具备电力质量、能源安全和环境友好性方面的目标。

2. 微电网的设计与拓扑结构选择：在确定需求和目标后，我们需要考虑微电网的拓扑结构，包括DER的选择、容量规模以及互连方式。

设计时考虑能源负荷的预测、微电网系统的容量规模以及系统的红利最值。

3. 微电网的运行策略与控制算法：微电网的运行策略需要考虑各种情况下的资源调度和能源管理问题，包括能源存储、供需平衡、能量负荷管理等。

控制算法的选择需要综合考虑负载需求、能源供应以及微电网系统的运行效率。

4. 数据分析和结果呈现研究过程中，我们将收集微电网系统的运行数据，并对其进行分析。

通过对微电网系统的性能指标如电力质量、能源利用率、稳定性等方面进行评估，可以得出微电网系统的运行效果。

结论与讨论通过对微电网系统设计、运行和控制方案的研究，我们可以得出以下结论：1. 微电网系统的设计需要综合考虑负载需求、能源资源和存储容量以及系统容量规模等因素，以实现高效可靠的能源供应。

2. 微电网系统的运行策略和控制算法需要根据实际情况进行设计和优化，以实现能源的有效管理和供需平衡。

3. 数据分析和性能评估可以验证微电网系统的运行效果，为系统运行和控制的改进提供依据。

在未来的研究中，可以进一步探索微电网系统设计、运行和控制方案的优化，以提高微电网系统的能源利用效率、可靠性和经济性，为可持续发展提供更好的能源解决方案。

电力系统中的微电网运行与控制策略研究随着可再生能源的快速发展和智能电网的推广应用，微电网作为一个能够实现可靠与可持续能源供应的分布式能源系统，引起了广泛关注。

微电网的运行与控制策略是保证其安全稳定运行的重要因素。

本文将深入探讨电力系统中微电网运行与控制策略的研究现状、挑战和发展趋势。

1. 微电网运行与控制策略的概述微电网是一种由多个可互联的分布式能源源（如太阳能光伏、风能、储能系统等）和负荷组成的小型电力系统。

为了实现稳定可靠的电力供应，微电网需要设计合理的运行与控制策略。

运行策略包括微电网的启停策略、能量管理策略、能力分配策略等。

控制策略则涉及到微电网中各种设备的运行状态监测、功率调节、故障检测与处理等内容。

2. 微电网运行与控制策略的研究现状目前，针对微电网运行与控制策略的研究已经取得了很多重要进展。

其中，能量管理策略是微电网运行的核心内容之一。

目前常见的能量管理策略包括最小耗能策略、最大利用率策略、最大续航时间策略等。

此外，还有一些控制策略如频率和电压控制、有功和无功功率控制、容量和功率平衡控制等也得到了广泛的研究。

3. 微电网运行与控制策略的挑战微电网运行与控制策略面临着一些挑战，其中之一是不确定性。

由于可再生能源的天气变化和能量的波动性，微电网中的能源供应具有一定的不确定性。

因此，如何合理地预测和处理能量变化对于微电网运行与控制策略的设计具有重要意义。

此外，由于微电网中的设备和网络结构的复杂性，运行与控制策略的实时性和稳定性也是面临的挑战。

4. 微电网运行与控制策略的发展趋势为了克服微电网运行与控制策略中的挑战，未来的研究和发展将着重于以下几个方面。

首先，需要更加精确的能量预测模型和算法，以提高对能源波动性的处理能力。

其次，需要研究设计具有弹性的控制策略，以应对不同工况变化。

此外，智能化技术的应用将进一步提高微电网运行与控制策略的效果。

例如，利用人工智能、大数据分析和物联网技术来实现微电网的自主优化和自适应控制。

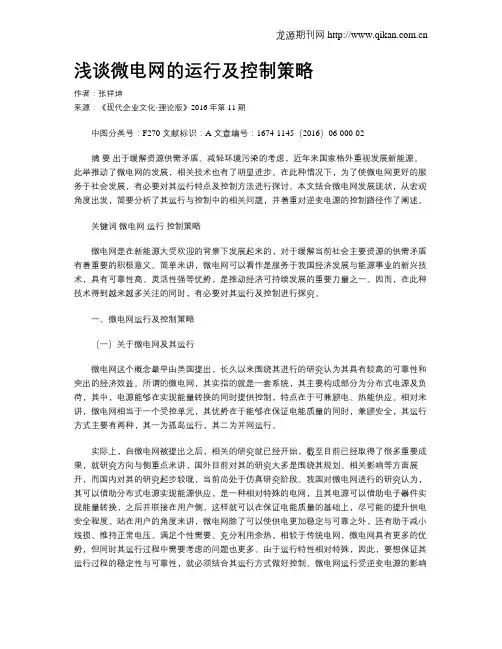

浅谈微电网的运行及控制策略作者：张祥坤来源：《现代企业文化·理论版》2016年第11期中图分类号：F270 文献标识：A 文章编号：1674-1145（2016）06-000-02摘要出于缓解资源供需矛盾、减轻环境污染的考虑，近年来国家格外重视发展新能源。

此举推动了微电网的发展，相关技术也有了明显进步。

在此种情况下，为了使微电网更好的服务于社会发展，有必要对其运行特点及控制方法进行探讨。

本文结合微电网发展现状，从宏观角度出发，简要分析了其运行与控制中的相关问题，并着重对逆变电源的控制路径作了阐述。

关键词微电网运行控制策略微电网是在新能源大受欢迎的背景下发展起来的，对于缓解当前社会主要资源的供需矛盾有着重要的积极意义。

简单来讲，微电网可以看作是服务于我国经济发展与能源事业的新兴技术，具有可靠性高、灵活性强等优势，是推动经济可持续发展的重要力量之一。

因而，在此种技术得到越来越多关注的同时，有必要对其运行及控制进行探究。

一、微电网运行及控制策略（一）关于微电网及其运行微电网这个概念最早由美国提出，长久以来围绕其进行的研究认为其具有较高的可靠性和突出的经济效益。

所谓的微电网，其实指的就是一套系统，其主要构成部分为分布式电源及负荷，其中，电源能够在实现能量转换的同时提供控制，特点在于可兼顾电、热能供应。

相对来讲，微电网相当于一个受控单元，其优势在于能够在保证电能质量的同时，兼顾安全，其运行方式主要有两种，其一为孤岛运行，其二为并网运行。

实际上，自微电网被提出之后，相关的研究就已经开始，截至目前已经取得了很多重要成果，就研究方向与侧重点来讲，国外目前对其的研究大多是围绕其规划、相关影响等方面展开，而国内对其的研究起步较晚，当前尚处于仿真研究阶段。

我国对微电网进行的研究认为，其可以借助分布式电源实现能源供应，是一种相对特殊的电网，且其电源可以借助电子器件实现能量转换，之后并联接在用户侧，这样就可以在保证电能质量的基础上，尽可能的提升供电安全程度。

微网运行和电能质量控制研究一、本文概述随着现代电力系统的快速发展，微网作为一种新型的电力供应方式，其重要性和地位日益凸显。

微网由分布式电源、储能装置、能量转换装置、负荷、监控和保护装置等组成，可以实现电能的自给自足和与外部电网的互补运行。

微网不仅提高了电力系统的供电可靠性和经济性，还有助于促进可再生能源的利用和节能减排。

然而，微网的运行和电能质量控制面临着诸多挑战，如分布式电源的间歇性和不确定性、负荷的多样性和动态性、以及微网与外部电网的交互等。

因此，对微网运行和电能质量控制的研究具有重要的理论意义和实践价值。

本文旨在深入研究微网的运行特性和电能质量控制方法。

对微网的基本结构和运行原理进行介绍，为后续研究奠定理论基础。

分析微网运行中面临的电能质量问题，如电压波动、频率偏移、谐波污染等，并探讨其产生的原因和影响因素。

接着，提出一种基于先进控制理论的微网电能质量控制方法，通过仿真实验验证其有效性和可行性。

对微网运行和电能质量控制的未来发展方向进行展望，为微网的优化设计和实际应用提供参考。

通过本文的研究，可以为微网运行和电能质量控制提供理论支持和实践指导，推动微网技术的进一步发展和应用，为电力系统的可持续发展做出贡献。

二、微网运行分析微网作为一种独立的电力系统，其运行特性与大型电网有着显著的区别。

微网运行分析主要包括微网的稳定性、经济性、环保性以及电能质量等方面。

微网的稳定性分析是关键。

微网中的电源类型多样，包括风力发电、光伏发电、燃料电池等可再生能源，以及储能装置如蓄电池等。

这些电源的出力特性受自然环境影响大，如风速、光照强度等，因此微网的功率输出具有波动性。

为了保障微网的稳定运行，需要对微网进行建模分析，研究其功率平衡、电压稳定、频率稳定等问题，并提出相应的控制策略。

微网的经济性分析也是重要的一环。

微网的建设和运营成本相对较高，但其可以提供可靠的电力供应，减少对传统电网的依赖，降低能源消费成本。

因此，需要对微网进行经济性评估，分析其在不同场景下的经济效益，为微网的规划建设和运营管理提供决策依据。

微电网的建模与控制近年来，随着能源问题的日益突出，微电网作为一种新兴的电力系统形式，受到了广泛关注。

微电网是一种小规模的、能够独立运行的电力系统，在能源转型和可持续发展的背景下，具有重要的意义。

本文将围绕微电网的建模与控制展开讨论，探究其在提高能源利用效率、实现供需匹配、保障电力系统安全稳定等方面的应用前景。

一、微电网的概念与特点微电网是一种由分布式能源、负荷和能源存储系统组成的小型电力系统，与传统的大型集中式电力系统相比，具有以下几个显著的特点：1. 可独立运行：微电网可与主电网隔离，形成一个相对独立的小型电力系统，当主电网故障或停电时，微电网仍然能够继续供电，增强了电力系统的可靠性。

2. 多能源互补：微电网中可以集成多种不同类型的分布式能源，如太阳能、风能、生物质能等，通过互补利用不同能源的优势，提高了能源利用效率。

3. 能量管理灵活：微电网中引入能量存储系统，可以对能源进行调度和管理，实现电力供需的平衡。

此外，微电网还可以与主电网进行双向能量交换，实现能源的共享和互补。

二、微电网的建模过程微电网的建模是实现其有效运行和控制的基础。

建模的目的是通过数学模型对微电网的各个组成部分进行描述，为后续的控制策略设计和性能评价提供依据。

微电网的建模过程主要包括以下几个步骤：1. 资源建模：对微电网中的分布式能源进行建模，包括太阳能光伏发电系统、风能发电系统、燃料电池等。

通过对能源输出特性的建模，可以准确地描述能源的性能和供应能力。

2. 负荷建模：对微电网中的负荷进行建模，包括家庭、商业和工业用电等。

负荷建模需要考虑各种用电设备的功率需求、运行特性以及负荷变化的随机性，以便更好地预测和控制负荷。

3. 储能系统建模：储能系统是微电网中的重要组成部分，对其进行建模可以描述其充放电特性、能量转换效率以及储能容量等指标。

基于储能系统的建模，可以实现对能量调度的优化和控制。

4. 传输与配电系统建模：微电网的传输与配电系统包括输电线路、开关设备、变压器等，通过对其进行建模可以描述电力传输特性、网络拓扑结构以及电压稳定等关键参数。

智能电网中的微电网规划与运行控制随着科技的不断进步与人们对清洁能源的需求增加，智能电网的建设已经成为了实现可持续能源转型的重要措施之一。

而在智能电网中，微电网的规划与运行控制成为了一个关键的环节。

1. 微电网的定义与特点首先，我们来了解一下什么是微电网。

微电网是指由多种不同能源组成的小型能源系统，具备与传统电网相互独立的能力。

它可以利用可再生能源，如太阳能、风能等，通过本地能源的生产与储存实现自给自足，同时也能够与传统电网进行互联，实现双向能量交换。

微电网与传统电网相比，具有以下几个特点。

首先，微电网具备了自给自足的能力，能够在断网情况下独立运行，从而提高了电网的可靠性和鲁棒性。

其次，微电网能够实现能源的多样化利用，不再依赖于单一能源，通过组合不同的能源形式，使能源的供应更加可持续。

此外，微电网还可以通过与传统电网的互联，实现能源的双向流动，使得能量的分配更加高效和灵活。

2. 微电网的规划微电网的规划是实现其可靠运行的基础。

规划过程主要包括需求分析、能源选择、设备配置和布局设计等几个方面。

首先，需求分析是微电网规划的第一步。

在进行规划前，需要对微电网的用电负荷进行精确的测算与分析。

这可以通过历史用电数据、用电设备特性和用电负荷预测等方法得出，从而确定微电网的总体规模和电力需求。

其次，能源选择是微电网规划中的一个重要环节。

根据能源的特性、供应可靠性和成本效益等因素，选择合适的能源形式。

常见的能源包括太阳能、风能、生物能等可再生能源，以及传统的火电、水电等。

在选择能源时，需要充分考虑微电网的地理位置和资源条件，以提高能源的利用效率。

设备配置是微电网规划的第三步。

根据需求分析和能源选择的结果，确定微电网所需的各类设备，包括发电设备、储能设备、配电设备等。

对于发电设备的选择，需要考虑其发电能力、稳定性和可靠性等因素；对于储能设备的选择，需要考虑其容量、充放电效率和储能效率等因素。

在设备配置的过程中，需注意设备之间的兼容性和协同性，以确保整个系统的稳定运行。
