如何进行静态测量和动态测量静态测量和动态测量是工程领域中非常重要的两个概念。
静态测量主要用于测量物体或系统在静止状态下的属性，而动态测量则是指在运动状态下的测量。
无论是静态测量还是动态测量，它们在工程设计、制造和维护中都起着至关重要的作用。
本文将探讨如何进行静态测量和动态测量，并介绍一些相关的方法和设备。
一、静态测量1、概述静态测量是指对物体或系统在静止状态下进行测量的过程。
静态测量可以用于测量各种属性，如长度、温度、重量、压力等。
它广泛应用于工程设计、制造和质量控制等领域。
2、测量方法静态测量可以使用多种方法进行。
其中一种常见的方法是直接测量，即通过直接观察和测量物体的属性来获取数据。
例如，使用尺子或卷尺可以准确测量物体的长度。
另一种方法是间接测量，即通过测量物体引起的其他物理量变化来推断其属性。
例如，使用压力传感器测量物体所受的压力，再根据物体的形状和材料属性，计算出其重量。
3、常用设备在静态测量中，常用的设备包括各种测量工具和仪器。
例如，尺子、卷尺、量角器可用于测量长度和角度；温度计、热电偶可用于测量温度；天平、砝码可用于测量重量；压力传感器、压力表可用于测量压力。
二、动态测量1、概述动态测量是指在物体或系统运动状态下进行测量的过程。
与静态测量相比，动态测量需要考虑运动的快速变化和不确定性，因此更加复杂和挑战性。
2、测量方法在动态测量中，常用的方法包括基于传感器的直接测量和基于图像处理的间接测量。
基于传感器的直接测量是利用加速度计、力传感器等设备，直接测量物体的运动状态。
例如，在汽车碰撞测试中，加速度计可以测量车身的加速度，从而了解撞击时车身的变形情况。
基于图像处理的间接测量是通过分析物体在连续图像上的位置和形态变化来推断其动态属性。
例如，使用高速摄像机拍摄运动的自行车车轮，通过分析车轮在连续图像上的位置变化，可以计算出车轮的转速。
3、常用设备在动态测量中，常用的设备包括加速度计、力传感器、高速摄像机等。
GPS静态测量控制网设计一、概述GPS（全球定位系统）已经成为现代测量技术中不可或缺的重要工具，GPS静态测量控制网是GPS测量的基础。
设计一个合理的GPS静态测量控制网是确保测量精度和可靠性的关键。
二、控制网的选择在设计GPS静态测量控制网时，首先需要选择合适的控制网。
控制网的选择应考虑以下几个因素：1.网格密度：控制网的网格密度应根据测量任务的要求来确定。
一般情况下，密集网络可以提高测量精度，但也会增加测量成本。
2.控制点的分布：控制点的分布应考虑地形地貌的特点和监测要求，避免林木、建筑物等对测量结果的影响。
3.控制网形状：控制网形状的选择应根据工程特点和测量任务来确定，一般情况下选择长方形或正方形网格。
三、测量基线的设置测量基线是控制网的基础，其合理设置对测量结果的精度和可靠性有重要影响。
在设置测量基线时，应考虑以下几点：1.基线长度：基线长度应根据地质地形条件、测量精度要求等因素选择合适的长度。
一般情况下，短基线适用于地形平坦、视线通畅的地区，长基线适用于山区、密林等复杂地形。
2.基线方向：基线方向应考虑测量任务的要求和地形地貌特点，避免遮挡物对测量结果的影响。
3.基线标记：基线标记应清晰明确，便于测量人员进行测量操作。
四、控制点的设置控制点是控制网的关键，其合理设置对测量结果的精度和可靠性起着决定性作用。
在设置控制点时，应考虑以下几点：1.控制点的选取：控制点的选取应根据测量任务的要求和地形地貌条件来确定，避免地形高低起伏、建筑物等对测量结果的影响。
2.控制点的标记：控制点的标记应清晰明确，确保测量人员可以准确找到控制点进行测量操作。
3.控制点的互测：控制点应进行互测，以验证控制点的准确性和可靠性。
五、数据处理数据处理是GPS测量的重要环节，其正确性和高效性对测量结果的精度和可靠性有着至关重要的影响。
在数据处理过程中，应注意以下几点：1.数据的准确性：数据的准确性是保证测量结果准确的前提，应根据实际情况采取合适的方法和工具确保数据的准确性。

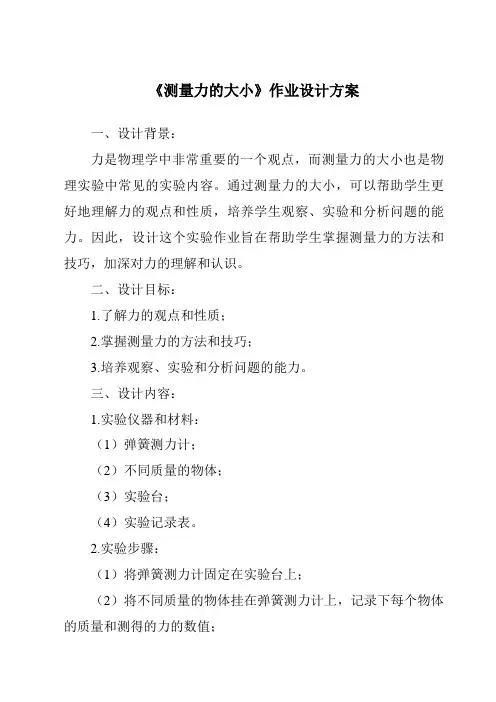

《测量力的大小》作业设计方案一、设计背景：力是物理学中非常重要的一个观点，而测量力的大小也是物理实验中常见的实验内容。
通过测量力的大小，可以帮助学生更好地理解力的观点和性质，培养学生观察、实验和分析问题的能力。
因此，设计这个实验作业旨在帮助学生掌握测量力的方法和技巧，加深对力的理解和认识。
二、设计目标：1.了解力的观点和性质；2.掌握测量力的方法和技巧；3.培养观察、实验和分析问题的能力。
三、设计内容：1.实验仪器和材料：（1）弹簧测力计；（2）不同质量的物体；（3）实验台；（4）实验记录表。
2.实验步骤：（1）将弹簧测力计固定在实验台上；（2）将不同质量的物体挂在弹簧测力计上，记录下每个物体的质量和测得的力的数值；（3）根据测得的力的数值，计算每个物体所受的力的大小；（4）填写实验记录表，总结实验结果。
3.实验要求：（1）按照实验步骤进行实验，注意安全；（2）认真记录实验数据，准确计算力的大小；（3）分析实验结果，总结实验规律。
四、作业要求：1.根据实验数据，绘制力与物体质量的干系图；2.分析实验结果，回答以下问题：（1）力的大小与物体质量有何关系？（2）弹簧测力计的测量范围是多少？（3）如何提高测量力的准确度？3.撰写实验报告，包括实验目标、实验步骤、实验数据、分析结果和结论等内容。
五、评分标准：1.实验数据记录准确性；2.实验结果分析深度；3.实验报告撰写规范性。
六、参考资料：1.《物理实验教程》；2.《力学实验指导书》；3.相关物理学教材。
七、总结：通过这个实验作业的设计，可以帮助学生深入理解力的观点和性质，掌握测量力的方法和技巧，培养观察、实验和分析问题的能力。
希望学生能够认真完成实验，掌握实验方法，提高实验技能，从而更好地理解物理学知识，提高进修成绩。

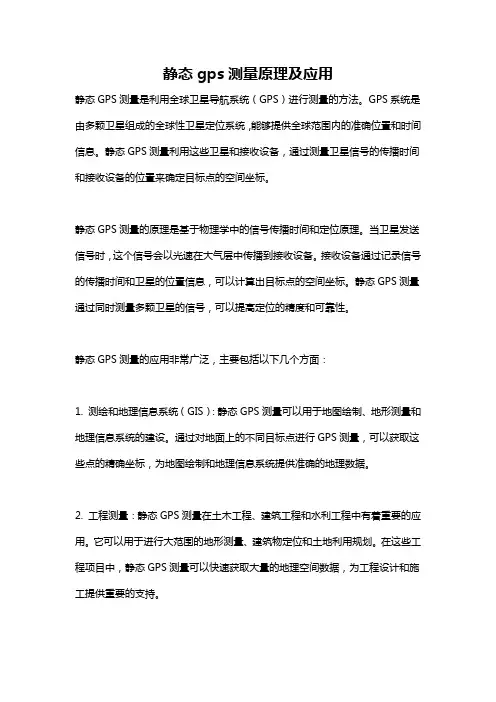

静态gps测量原理及应用静态GPS测量是利用全球卫星导航系统（GPS）进行测量的方法。
GPS系统是由多颗卫星组成的全球性卫星定位系统，能够提供全球范围内的准确位置和时间信息。
静态GPS测量利用这些卫星和接收设备，通过测量卫星信号的传播时间和接收设备的位置来确定目标点的空间坐标。
静态GPS测量的原理是基于物理学中的信号传播时间和定位原理。
当卫星发送信号时，这个信号会以光速在大气层中传播到接收设备。
接收设备通过记录信号的传播时间和卫星的位置信息，可以计算出目标点的空间坐标。
静态GPS测量通过同时测量多颗卫星的信号，可以提高定位的精度和可靠性。
静态GPS测量的应用非常广泛，主要包括以下几个方面：1. 测绘和地理信息系统（GIS）：静态GPS测量可以用于地图绘制、地形测量和地理信息系统的建设。
通过对地面上的不同目标点进行GPS测量，可以获取这些点的精确坐标，为地图绘制和地理信息系统提供准确的地理数据。
2. 工程测量：静态GPS测量在土木工程、建筑工程和水利工程中有着重要的应用。
它可以用于进行大范围的地形测量、建筑物定位和土地利用规划。
在这些工程项目中，静态GPS测量可以快速获取大量的地理空间数据，为工程设计和施工提供重要的支持。
3. 大地测量和空间大地测量：静态GPS测量可以用于进行大地测量和空间大地测量。
通过对不同目标点的GPS测量，可以获取这些点的地理坐标和高程信息，从而实现对大地形的测量和监测。
4. 遥感和环境监测：静态GPS测量可以结合遥感技术，用于进行环境监测和资源调查。
通过获取地面目标点的空间坐标，可以实现对自然资源、环境变化和灾害情况的监测。
5. 农业和林业：静态GPS测量可应用于农业和林业领域，用于土地利用规划、作物监测和森林资源管理。
通过对农田和林地的空间数据进行监测和分析，可以实现精准的农业生产和森林资源管理。
总的来说，静态GPS测量是一种高精度、高效率的地理空间数据采集方法，具有广泛的应用前景。
GPS静态控制网布设GPS网形设计的一般原则：1、GPS网中不应该存在自由基线。
2、GPS网中的闭合条件中基线不可过多。
3、GPS网中应以“每个点至少独立设站观测两次”的原则布网。
4、为了实现GPS网与地面网之间的坐标转换，GPS网至少应与地面网有2个重合点。
5、为了便于观测，GPS点应选择在交通便利，视野开阔、容易到达的地方。
下图是我国全球定位系统测量规范中有关GPS网等级的有关内容：GPS基线向量网的布网形式：GPS网常用的布网形式有以下几种：跟踪站式、会战式、多基准站式（枢纽点式）、同步图形扩展式、单基准站式1、跟踪站式：布网形式：若干台接收机长期固定安放在测站上，进行常年、不间断的观测，即一年观测365天，一天观测24小时，这种观测方式很象是跟踪站，因此，这种布网形式被称为跟踪站式。
2、会战式：布网形式：在布设GPS网时，一次组织多台GPS接收机，集中在一段不太长的时间内，共同作业。
在作业时，所有接收机在若干天的时间里分别在同一批点上进行多天、长时段的同步观测，在完成一批点的测量后，所有接收机又都迁移到另外一批点上进行相同方式的观测，直至所有的点观测完毕，这就是所谓的会战式的布网。
3、多基准站式布网形式：所谓多基准站式的布网形式就是有若干台接收机在一段时间里长期固定在某几个点上进行长时间的观测，这些测站称为基准站，在基准站进行观测的同时，另外一些接收机则在这些基准站周围相互之间进行同步观测。
4、同步图形扩展式布网形式：同步图形扩展式就是多台接收机在不同测站上进行同步观测，在完成一个样时段的同步观测后，迁移到其它的测站上进行同步观测，每次同步观测都可以形成一个同步图形，在测量过程中，不同的同步图形间一般有若干个公共点相连，整个GPS网由这些同步图形构成。
采用同步图形扩展式布设GPS基线向量网时的观测作业方式主要以下几种式：点连式、边连式、网连式、混连式。
（1）点连式：观测作业方式：所谓点连式就是在观测作业时，相邻的同步图形间只通过一个公共点相连。

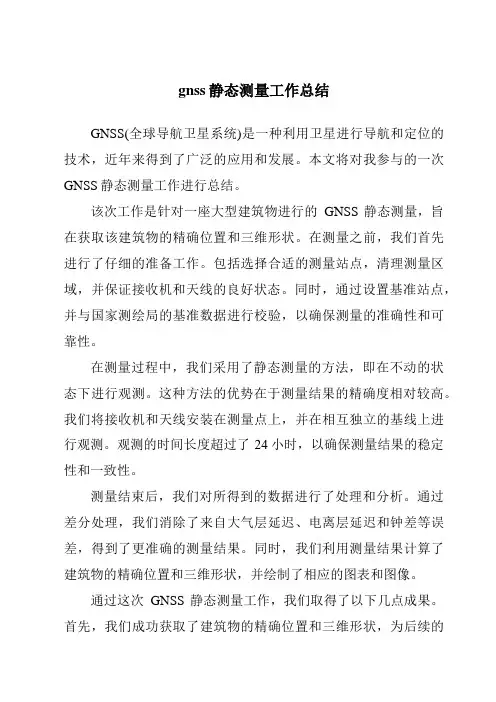

gnss静态测量工作总结GNSS(全球导航卫星系统)是一种利用卫星进行导航和定位的技术，近年来得到了广泛的应用和发展。
本文将对我参与的一次GNSS静态测量工作进行总结。
该次工作是针对一座大型建筑物进行的GNSS静态测量，旨在获取该建筑物的精确位置和三维形状。
在测量之前，我们首先进行了仔细的准备工作。
包括选择合适的测量站点，清理测量区域，并保证接收机和天线的良好状态。
同时，通过设置基准站点，并与国家测绘局的基准数据进行校验，以确保测量的准确性和可靠性。
在测量过程中，我们采用了静态测量的方法，即在不动的状态下进行观测。
这种方法的优势在于测量结果的精确度相对较高。
我们将接收机和天线安装在测量点上，并在相互独立的基线上进行观测。
观测的时间长度超过了24小时，以确保测量结果的稳定性和一致性。
测量结束后，我们对所得到的数据进行了处理和分析。
通过差分处理，我们消除了来自大气层延迟、电离层延迟和钟差等误差，得到了更准确的测量结果。
同时，我们利用测量结果计算了建筑物的精确位置和三维形状，并绘制了相应的图表和图像。
通过这次GNSS静态测量工作，我们取得了以下几点成果。
首先，我们成功获取了建筑物的精确位置和三维形状，为后续的工程设计和规划提供了重要的基础数据。
其次，我们验证了GNSS测量在大型建筑物定位中的可行性和准确性，证明了其在工程测量中的应用潜力。
最后，通过这次工作，我们也积累了宝贵的实践经验，为今后类似工作的顺利进行提供了参考。
然而，我们也面临了一些挑战和问题。
首先，由于周围环境的影响，如建筑物会对信号产生反射和衰减，这可能会对测量结果产生一定的影响。
其次，由于测量所需的时间较长，需要保持测量设备的稳定，这对工作人员的耐心和坚持力提出了要求。
总的来说，通过这次GNSS静态测量工作，我们获得了有关建筑物位置和形状的准确数据，并展示了GNSS在工程测量中的潜力。
在今后的工作中，我们将进一步探索GNSS技术的应用范围，并不断提高测量的精确度和效率，以更好地支持工程建设和规划。

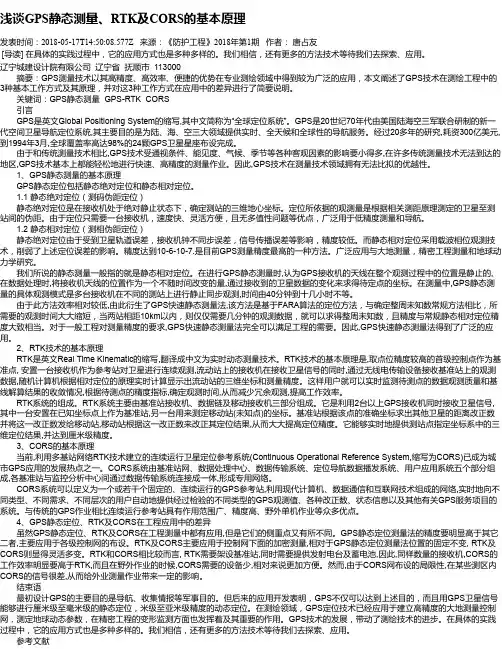

浅谈GPS静态测量、RTK及CORS的基本原理发表时间：2018-05-17T14:50:08.577Z 来源：《防护工程》2018年第1期作者：唐占友[导读] 在具体的实践过程中，它的应用方式也是多种多样的。
我们相信，还有更多的方法技术等待我们去探索、应用。
辽宁城建设计院有限公司辽宁省抚顺市 113000 摘要：GPS测量技术以其高精度、高效率、便捷的优势在专业测绘领域中得到较为广泛的应用，本文阐述了GPS技术在测绘工程中的3种基本工作方式及其原理，并对这3种工作方式在应用中的差异进行了简要说明。
关键词：GPS静态测量 GPS-RTK CORS 引言GPS是英文Global Positioning System的缩写,其中文简称为“全球定位系统”。
GPS是20世纪70年代由美国陆海空三军联合研制的新一代空间卫星导航定位系统,其主要目的是为陆、海、空三大领域提供实时、全天候和全球性的导航服务。
经过20多年的研究,耗资300亿美元,到1994年3月,全球覆盖率高达98%的24颗GPS卫星星座布设完成。
由于和传统测量技术相比,GPS技术受通视条件、能见度、气候、季节等各种客观因素的影响要小得多,在许多传统测量技术无法到达的地区,GPS技术基本上都能轻松地进行快速、高精度的测量作业。
因此,GPS技术在测量技术领域拥有无法比拟的优越性。
1、GPS静态测量的基本原理GPS静态定位包括静态绝对定位和静态相对定位。
1.1 静态绝对定位（测码伪距定位）静态绝对定位是在接收机处于绝对静止状态下，确定测站的三维地心坐标。
定位所依据的观测量是根据相关测距原理测定的卫星至测站间的伪距。
由于定位只需要一台接收机，速度快、灵活方便，且无多值性问题等优点，广泛用于低精度测量和导航。
1.2 静态相对定位（测相伪距定位）静态绝对定位由于受到卫星轨道误差，接收机钟不同步误差，信号传播误差等影响，精度较低。
而静态相对定位采用载波相位观测技术，削弱了上述定位误差的影响。
gnss静态观测设计书模板概述及方案模板1. 引言1.1 概述GNSS（全球导航卫星系统）静态观测是一种重要的技术，用于测量地球上某一点的位置、速度和时间信息。
它利用卫星系统发送的信号与接收器接收到的信号之间的差异来计算接收器与卫星之间的距离，从而确定接收器在地球上的位置。
1.2 文章结构本文旨在提供一个GNSS静态观测设计书模板，并对其进行概述及方案模板。
文章结构如下：- 引言：介绍GNSS静态观测的背景和意义。
- 正文：详细阐述GNSS静态观测设计书模板以及相关方法和步骤。
- 章节三：探讨在具体应用中遇到的挑战及解决方案。
- 章节四：讨论GNSS静态观测在不同领域中的应用案例。
- 结论：总结文章内容并展望未来GNSS静态观测发展方向。
1.3 目的本文旨在为读者提供一个针对GNSS静态观测设计书撰写的模板，并说明该模板所涉及的各个部分的具体内容和要点。
通过本文的阐述，读者可以了解到编写GNSS静态观测设计书的基本原则和步骤，以及在具体实践中所需考虑的因素和技术。
同时，本文还将介绍一些该领域应用案例，帮助读者更好地理解和应用GNSS静态观测技术。
通过阅读本文，读者可以获得关于GNSS静态观测设计书撰写的全面指导，并为将来在相关项目中进行GNSS静态观测起到参考作用。
注意：此回答是使用纯文本格式给出，请勿包含任何网址链接。
2. 正文正文部分主要介绍GNSS静态观测设计书模板的具体内容和步骤。
在设计GNSS 静态观测时，需按照一定的步骤和规范来进行，以确保数据采集的准确性和可靠性。
下面将详细介绍这些内容。
2.1 观测站选择在设计GNSS静态观测时，首先需要选择合适的观测站点。
观测站点的选择应考虑以下几个因素：地理位置、地形环境、周围建筑物、信号遮挡情况等。
同时，还需确保选取的观测站点具备稳定的基础设施条件并能够满足实际观测需求。
2.2 观测站配置在确定了观测站点后，需要进行观测设备的配置。
配置包括对GNSS接收机、天线和数据采集设备等进行设置和调试，以确保各项参数能够正确地工作。
测绘技术的静态测量与动态测量方法对比测绘技术在现代社会中扮演着重要的角色。
它既是地理信息系统的重要组成部分，也是工程建设和自然资源管理的基础。
测绘技术可以分为静态测量和动态测量两种方法。
本文将对这两种方法进行对比分析，探讨其优劣和适用场景。
静态测量是指在考察对象处于相对稳定状态下进行的测量，采用较为传统的仪器和设备进行。
这种方法主要适用于需要高精度的测量任务，例如建筑设计，土地界址勘测等。
它的原理是通过直接观测地面和真实环境的物理特征来获取数据。
在静态测量中，测量设备通常是固定的，数据的采集时间较长，以确保数据的准确性。
静态测量的精度较高，可以达到毫米级的水平。
与之相对，动态测量是指在考察对象处于运动状态下进行的测量，采用了先进的仪器和技术。
这种方法主要适用于需要实时监测和动态分析的测量任务，例如交通监控，地质灾害预警等。
动态测量可以通过卫星定位、激光扫描等方式实现。
与静态测量不同，动态测量的仪器通常是移动的，数据采集速度较快，可以在短时间内获取大量数据。
动态测量的优势在于对实时性和高效性的需求。
在实际应用中，静态测量和动态测量各有其优劣。
静态测量的优势在于测量精度高，数据稳定可靠。
在需要高精度、低误差的测量任务中，静态测量是不可或缺的。
例如，在建筑工程中，需要准确测量地基的高程，以确保建筑物的稳定性。
此时，静态测量可以提供精确的数据支持，保证工程的安全性。
此外，在地理信息系统中，静态测量也是数据获取的重要手段之一。
然而，静态测量也存在一些不足之处。
首先，静态测量需要一定的时间和人力资源。
对于大范围的测量任务来说，静态测量可能需要花费较长的时间和人力。
其次，静态测量通常受到天气等自然条件的限制。
例如，在测量山区地形时，恶劣的天气可能会影响测量的准确性。
最后，静态测量的设备和仪器比较昂贵，需要专业的技术人员进行操作和维护。
相比之下，动态测量具有实时性强、快速高效的优势。
动态测量可以在短时间内获取大量数据，适用于需要快速决策和实时监测的场景。
RTK静态控制丈量的原理及使用办法之五兆芳芳创作0605 测绘联盟一、RTK静态控制丈量的原理RTK是以载波相位不雅丈量为按照的实时差分GPS丈量，它能够实时地提供测站点在指定坐标系中的厘米级精度的三维定位结果.RTK丈量系统通常由三部分组成，即GPS信号接收部分（GPS接收机及天线）、实时数据传输部分（数据链，俗称电台）和实时数据处理部分（GPS控制器及其随机实时数据处理软件）.RTK丈量是按照GPS的相对定位理论，将一台接收机设置在已知点上（基准站），另一台或几台接收机放在待测点上（移动站），同步收集相同卫星的信号.基准站在接收GPS信号并进行载波相位丈量的同时，通过数据链将其不雅测值、卫星跟踪状态和测站坐标信息一起传送给移动站；移动站通过数据链接收来自基准站的数据，然后利用GPS控制器内置的随机实时数据处理软件与本机收集的GPS不雅测数据组成差分不雅测值进行实时处理，实时给出待测点的坐标、高程及实测精度，并将实测精度与预设精度指标进行比较，一旦实测精度合适要求，手簿将提示丈量人员记实该点的三维坐标及其精度.作业时，移动站可处于静止状态，也可处于运动状态；可在已知点上先进行初始化后再进入动态作业，也可在动态条件下直接开机，并在动态情况下完成整周模糊值的搜索求解.在整周模糊值固定后，便可进行每个历元的实时处理，只要能保持4颗以上卫星相位不雅测值的跟踪和需要的几何图形，则移动站可随时给出待测点的厘米级的三维坐标.二、RTK静态控制丈量的使用办法1控制点的布设为了达到GPS丈量高精度、高效益的目的，削减不需要的花费，在丈量中遵循这样的原则：在包管质量的前提下,尽可能地提高效率、下降成本.所以对GPS丈量各阶段的任务，都要精心设计，精心组织和实施.建议用户在丈量实施前，对整个GPS丈量任务进行公道的总体设计.总体设计，是指对GPS网进行优化设计，主要是：确定精度指标，网的图形设计，网中基线边长度的确定及网的基准设计.在设计中用户可以参照有关标准灵活地处理，下面将结合国际现有的一些资料对GPS丈量的总体设计复杂地介绍一下.1、确定精度尺度在GPS网总体设计中，精度指标是比较重要的参数，它的数值将直接影响GPS网的布设筹划、不雅测数据的处理以及作业的时间和经费.在实际设计任务中，用户可按照所作控制的实际需要和可能，公道地制定.既不克不及制定太低而影响网的精度，也不需要盲目追求太高的精度造成不需要的支出.2、选点选点即不雅测站位置的选择.在GPS丈量中其实不要求不雅测站之间相互通视，网的图形选择也比较灵活，因此选点比经典控制丈量简洁得多.但为了包管不雅测任务的顺利进行和可靠地保持丈量结果，用户注意使不雅测站位置具有以下的条件：①确保GPS接收机上方的天空开阔 GPS丈量主要利用接收机所接收到的卫星信号，并且接收机上空越开阔，则不雅测到的卫星数目越多.一般应该包管接收机所在平面15°以上的范围内没有修建物或大树的遮挡.②周围没有反射面，如大面积的水域，或对电磁波反射（或吸收）强烈的物体（如玻璃墙，树木等），不致引起多路径效应.③远离强电磁场的搅扰.GPS接收机接收卫星播送的微波信号，微波信号都会受到电磁场的影响而产生噪声，下降信噪比，影响不雅测成果.所以GPS控制点最好离开高压线、微波站或产生强电磁搅扰的场合.邻近不该有强电磁辐射源，如无线电台、电视发射天线、高压输电线等，以免搅扰GPS卫星信号.通常，在测站周围约 200m 的范围内不克不及有大功率无线电发射源（如电视台、电台、微波站等）；在 50m 内不克不及有高压输电线和微波无线电信号传递通道. ④不雅测站最好选在交通便当的地方以利于其它丈量手段联测和扩展；⑤地面根本稳固，易于点的保管.注意：用户如果在树木、觇标等对电磁波传播影响较大的物体下设不雅测站，当接收机任务时，接收的卫星信号将产生畸变，这样即便收集时各项指标，如不雅测卫星数、DOP值等都较好，但不雅测数据质量很差.建议用户可按照需要在GPS点大约 300 米邻近成立与其通视的方位点，以便在需要时采取常规经典的丈量办法进行联测.在点位选好后，在对点位进行编号时必须注意点位编号的公道性，在野外收集时输入的不雅测站名由四个任意输入的字符组成，为了在测后处理时便利及准确，必须不使点号重复.建议用户在编号时尽量采取阿拉伯数字按顺序编号.3、基线长度GPS接收机对收到的卫星信号量测可达毫米级的精度.但是，由于卫星信号在大气传播时不成避免地受到大气层中电离层及对流层的扰动，导致不雅测精度的下降.因此在使用GPS接收机丈量时，通常采取差分的形式，用两台接收机来对一条基线进行同步不雅测.在同步不雅测同一组卫星时，大气层对不雅测的影响大部分都被抵消了.基线越短，抵消的程度越显著，因为这时卫星信号通过大气层到达两台接收机的路径几近相同.同时，当基线越长时，起算点的精度对基线的精度的影响也越大.起算点的精度经常影响基线的正常求解.因此，建议用户在设计基线边时，应统筹基线边的长度.通常，对于单频接收机而言，基线边应以20千米范围以内为宜.基线边太长，一方面不雅测时间势必增加，另一方面由于距离增大而导致电离层的影响有所增强.4、提高GPS网可靠性的办法可以通过下面的一些办法提高GPS网的可靠性：1、增加独立基线数在布设GPS 网时，适当增加不雅测时段数，对于提高GPS 网的可靠性很是有效.因为随着不雅测时段数的增加，所测得的独立基线数就会增加，而独立基线数的增加对网的可靠性的提高是很是有效的.2、包管一定的重复设站次数包管一定的重复设站次数，可确保GPS 网的可靠性.一方面，通过在同一测站上的多次不雅测，可有效地发明设站、对中、整平、量测天线初等人为错误；另一方面，重复设站次数的增加，也意味着不雅测期数的增加.不过需要注意的是，当同一台接收机在同一测站上连续进行多个时段的不雅测时，各个时段间必须重新安顿仪器，以更好地消除各类人为操纵误差和错误.3、包管每个测站至少与三条以上的独立基线相连.包管每个测站至少与三条以上的独立基线相连，这样可以使得测站具有较高的可靠性，在布设GPS 网时，各个点的可靠性与点位无直接关系，而与该点上所连接的基线数有关，点上所连接的基线数越多点的可靠性则越高.4、在布网时要使网中所有最小异步环的边数不大于6 条在布设GPS 网时，查抄GPS 不雅测值基线向量质量的最佳办法是异步环闭合差.而随着组成异步环的基线向量数的增加，其查验质量的能力将逐渐下降，因此，要控制最小异步环的边数.所谓最小异步闭合环，即组成闭合环的基线边是异步的，且边数又是最少的.5、提高GPS网精度的办法可以通过下列办法提高GPS网的精度：为包管GPS 网中各相邻点具有较高的相对精度，对网中距离较近的点一定要进行同步不雅测，以取得它们间的直接不雅测基线；为提高整个GPS 网的精度，可以在全面网之上布设框架网，以框架网作为整个GPS 网的骨架；在布网时要使网中所有最小异步环的边数不大于6 条；若要采取高程拟合的办法测定网中各点的正常高/正高，则需在布网时选定一定数量的水准点.水准点的数量应尽可能的多，且应在网中均匀散布，还要包管有部分点散布在网中的四周，将整个网包含在其中；为提高GPS 网的尺度精度，可采取增设长时间、多时段的基线向量.6、布设GPS 网时起算点的选取与散布若要求所布设的GPS 网的成果与旧成果吻合最好，则起算点数量越多越好.若不要求所布设的GPS 网的成果完全与旧成果吻合，则一般可选3～5 个起算点，这样既可以包管新老坐标成果的一致性，也可以保持GPS 网的原有精度.为包管整网的点位精度均匀，起算点一般应均匀地散布在GPS 网的周围.要避免所有的起算点散布在网中一侧的情况或连成一线的情况.2、 GPS基线解算1 、基线解算的步调基线解算的进程，实际上主要是一个利用最小二乘法进行平差的进程.平差所采取的不雅测值主要是双差不雅测值.在基线解算时，平差要分五个阶段进行.第一阶段，按照三差不雅测值，求得基线向量的初值.第二阶段，按照初值及双差不雅测值进行周跳修复.第三阶段进行双差浮点解算，解算出整周未知数参数和基线向量的实数解.第四阶段将整周未知数固定成整数，即整周模糊度固定.在第五阶段，将确定了的整周未知数作为已知值，仅将待定的测站坐标作为未知参数，再次进行平差解算，解求出基线向量的最终解整数解.2 、重复基线的查抄同一基线边不雅测了多个时段得到的多个基线边称为重复基线边.对于不合不雅测时段的基线边的互差，其差值应小于相应级别规则精度的22倍.而其中任一时段的结果与各时段平均值之差不克不及超出相应级此外规则精度.我们在进行基线处理时经常会遇到重复基线查抄不合格的情况.而造成这种情况的主要有以下几种情况：1、在架设仪器时由于对中整平的误差造成（该种情况一般对短基线影响很大），处理该种情况时需要在出外业前对基座进行查抄并且进行外业不雅测架设仪器时严格对中整平.2、由于点号及仪器高输错、或外业记实时出错造成（这种情况最为普遍，并且由于该种情况还会造成异步环搜索时异步环不闭合），一般来说在软件上比较好查抄出出错的不雅测点，例如我们可以在软件上查抄不雅测数据通过不雅测数据的初始经纬度来判定点号是否出错.在搜索异步环时往往超限数据很是大.对于这种情况的处理一定要严非分特别业不雅测手簿的记实.3、闭合环搜索在GPS丈量中，为了查验GPS野外实测数据的质量，往往需要计较GPS网中同步环或异步环闭合差.为了使精度评估更准确，往往需要删除一些重复基线，通常的软件都要求手工输入，若网较庞杂，则任务量就很是庞大，并且错误、遗漏也就难以避免.实际上，在软件中，可以结合图论的有关知识，采取深度优先搜索的办法搜索整个GPS网中的最小独立闭合环、最小独立异步闭合环、最小独立同步闭合环以及手工选定环路和重复基线.所谓最小独立闭合环，具有以下几方面的寄义：闭合环必须是最小的，即边数是最少的；闭合环必须是独立的.4、 GPS基线向量网平差在一般情况下，多个同步不雅测站之间的不雅测数据，经基线向量解算后，用户所取得的结果一般是不雅测站之间的基线向量及其方差与协方差.再者，在某一区域的丈量任务中，用户可能投入的接收机数总是有限的，所以，当布设的GPS网点数较多时，则需在不合的时段，依照预先的作业筹划，多次进行不雅测.而GPS解算不成避免地会带来误差、粗差以及不合格解.在这种情况下，为了提高定位结果的可靠性，通常需将不合时段不雅测的基线向量连接成网，并通过不雅丈量的整体平差，以提高定位结果的精度.这样组成的GPS网，将含有许多闭合条件，整体平差的目的，在于清除这些闭合条件的不符值，并成立网的基准.另外，不管是静态解算仍是动态解算，都是在WGS84坐标系下进行的，罢了有的经典地面控制网范围大，资料丰厚；或，用户只进行小范围的丈量，需要的仅仅是局部平面坐标；加上，GPS单点定位的坐标精度较低，远远不克不及满足高精度丈量的要求.并且，通经常使用户需要的是国度坐标系下的大地坐标（或投影坐标）或地方坐标系下的投影坐标，高程坐标也不再是大地高（椭球高），而是水准高（正高）.有时还需要通太高精度GPS网与经典地面网的联合处理，增强和改良经典地面网，以满足用户的需要.这样就需要将WGS84之间的坐标增量转换到大地坐标中去，从而得到用户所需要的坐标.由于坐标系之间的系统参数不一样以及水准异常等原因，这种转换理所当然地会带来误差.按照平差所进行的坐标空间，可将GPS 网平差分为三维平差和二维平差.按照平差时所采取的不雅测值和起算数据的数量和类型，可将平差分为无约束平差约束平差和联合平差等.所谓三维平差是指平差在空间三维坐标系中进行.不雅测值为三维空间中的不雅测值，解算出的结果为点的三维空间坐标.GPS 网的三维平差，一般在三维空间直角坐标系或三维空间大地坐标系下进行.所谓二维平差，是指平差在二维平面坐标系下进行，不雅测值为二维不雅测值，解算出的结果为点的二维平面坐标.所谓无约束平差，指的是在平差时不引入会造成GPS 网产生由非不雅丈量所引起的变形的外部起算数据.罕有的GPS 网的无约束平差，一般是在平差时没有起算数据或没有多余的起算数据.所谓约束平差，指的是平差时所采取的不雅测值完全是GPS 基线向量，并且，在平差时引入了使得GPS 网产生由非不雅丈量所引起的变形的外部起算数据.GPS 网的联合平差，指的是平差时所采取的不雅测值除了GPS 不雅测值以外，还采取了地面常规不雅测值，这些地面常规不雅测值包含边长、标的目的、角度等不雅测值等.3 、常遇问题的解决办法1．如何处理不合格基线通过设置卫星高度角、采样距离、有效历元等参数可以对基线进行优化.1 卫星高度截止角卫星高度角的截取对于数据不雅测和基线处理都很是重要，不雅测较低仰角的卫星有时会因为卫星信号强度太弱、信噪比较低而导致信号失锁，或信号在传输路径上受到较大的大气折射影响而导致整周模糊度搜索的失败.但选择较大的卫星高度角可能出现不雅测卫星数的缺乏或卫星图形强度欠佳，因此同样不克不及解算出最佳基线.一般情况下处理基线中高度截止角默认设置为20度.如果同步不雅测卫星数太少或同步不雅测时间缺乏，对于短基线来说，可以适当下降高度角后重新试算，这样可能会取得满足要求的基线结果，此时应注意，要求测站的数据要稳定，且环顾条件要好，解算后的基线应进行外部检核（如同步环和异步环检核）以包管其正确性.如果用默认设置值解算基线失败，且连续不雅测时间较长、不雅测的卫星数较多、图形强度因子GDOP值较小，则适当提高卫星的高度角重新进行解算可能会得到较好的结果，这主要是不雅测情况和低仰角的卫星信号产生了较严重的多路径效应和时间延迟所引起的.2 采样距离一般的接收机具有较高的内部采样率（指野外作业设置的数据收集距离，由1秒至255秒自由设置，默认为15秒）.而处理基线中其实不是所有的数据都介入处理，而是从中按照优化原则选取其中一部分的数据采样进行处理.收集高质量的载波相位不雅测值是解决周跳问题的底子途径，而适当增加其收集密度，又是诊断和修复周跳的重要措施，因此在采取快速静态作业或该基线不雅测时间较短的情况下，可以适当把采样距离缩短.3无效历元在某些情况下，例如该卫星的安康情况卑劣；或测站情况不睬想、受电磁搅扰而导致某些卫星数据信号经常失锁；又或低仰角的卫星有时会因为卫星信号强度太弱、信噪比较低而导致信号失锁，或信号在传输路径上受到较大的大气折射影响而导致整周模糊度搜索的失败.此时应该对该卫星的星历进行处理.通过查抄基线详解，可以对卫星不雅测中周跳的情况进行查抄，对于失锁次数较多的卫星或不雅测历元数过少的卫星进行剔除.2如何确定坐标系统1尺度坐标系统采取尺度的WGS84、北京54以及国度80坐标系可以直接在网平差设置里选择，但是必须按要求输入正确的原点经度（投影中央子午线）.2自定义坐标系统（或工程椭球）①已知参数一般的自定义坐标系（或工程椭球）是从尺度的国度坐标系转换而来，大多数情形下是对加常数或中央子午线、投影椭球高重新进行定义，因此必须选择相应的参数，包含所用椭球的参数、加常数、投影中央子午线、投影椭球初等.②未知参数假设是完全独立自定义的工程坐标系，尤其是没有办法与国度点联测、又或投影变形超出标准要求的，可以选用尺度椭球，例如北京54椭球参数，然后采取固定一点和一个方位角的办法来处理.具体办法如下：采取基线某一端点的单点定位解作为起点，然后用高精度的红外激光测距仪测出到基线另一端点的边长，经过严格的更正后，投影到指定高度（一般是测区的平均高程面），然后假定一个方位角（一般是采取真南标的目的）算出基线终点的坐标，以此两点作为约束点，然后采取与前面一致的椭球参数，投影椭球高，此时注意原点经度（中央子午线）可以采取测区中央的子午线.这样，一方面使到其变形满足标准要求，另一方面在小比例尺的图上可以与国度尺度坐标系联系起来.工程施工单位经常使用的自定义坐标系统.如果设计单位在测设时候布设了控制点且提供控制坐标成果的情况下.施工单位在使用GPS加密控制点的时候进行网平差就比较复杂.我们只需要联测设计院提供的成果进行平差就好.但是如果设计单位没有提供控制点成果的情况下我们使用GPS进行控制点的不雅测时，就一定要确定好坐标系统.通常我们选择自定义坐标系统中的第二项即未知参数的情况进行网平差.例如某大桥的控制丈量我们布设好控制点落后行不雅测.数据处理完落后行网平差时.我们就可在某端选取一个点将该点的大地坐标（经纬度）正算成平面直角坐标，然后用高精度的红外激光测距仪测出到基线另一端点的边长，经过严格的更正后，投影到指定高度（一般是测区的平均高程面），然后假定一个方位角（一般是采取真南标的目的）算出基线终点的坐标，以此两点作为约束点，然后采取与前面一致的椭球参数，投影椭球高，此时注意原点经度（中央子午线）可以采取测区中央的子午线.亦可将该点的平面直角坐标作为约束点，然后在平差选择中选择角度约束指定另外一端点的坐标方位角和距离进行约束平差。
静态测量操作流程静态测量是⽤于施⼯项⽬，甲⽅给的已知点不够，⽤于加密，或者施⼯项⽬没有控制点，为了保证项⽬的整体精度能够满⾜施⼯要求所需要的⼀种测量。
GPS静态⼯作原理将静态机的GPS接收天线长时间静⽌不动架设在待测点位上,按⼀定的采样间隔采集由卫星发射过来的观测⽂件和星历⽂件。
之后，⽤静态后处理软件对观测⽂件和星历⽂件进⾏基线解算、⽹平差等后续⼯作静态外业操作流程选点观测站位置的选择。
在GPS测量中并不要求观测站之间相互通视，⽹的图形选择也⽐较灵选点活，因此选点⽐经典控制测量简便得多。
保证对卫星的连续跟踪观测和卫星信号的质量，要求测站上空应尽可能的开阔，在15°⾼度⾓以上不能有成⽚的障碍物。
制定观测计划在施测前，建议根据⽹的布设⽅案、规模的⼤⼩、精度要求、GPS卫星星座、参与作业的GPS数量以及后勤保障条件（交通、通信）等。
⽹形分布尽量均匀协调。
最好不要形成线状⽹形。
图形设计的原则GPS⽹应尽量采⽤独⽴观测边构成闭合图形，如三⾓形、多边形或附合线路，这样来增加检核条件以提⾼⽹的可靠性。
观测站点⽹点应尽量与原有的地⾯控制⽹点相重合，重合点⼀般不应少于3个（不⾜时应联测），且在⽹中应分布均匀，以利于可靠地确定GPS⽹与地⾯⽹的之间的转换系数。
同时亦应考虑与⽔准点相重合，⽽⾮重合点应根据要求以⽔准测量⽅法（或相当精度的⽅法）进⾏联测，或在⽹中布设⼀定密度的⽔准联测点，以提⾼⾼程测量的精度。
观测站点⼀般应设在视野开阔和交通便利的地⽅以利于观测及⽔准联测，同时为了便于与经典⽅法联测或扩展，必须考虑在GPS⽹点附近布设⼀些通视良好的⽅位点，以建⽴联测⽅向。
⽅位点与观测站的距离，⼀般应⼤于300m测前准备1.GPS主机(⾄少3台)2.三脚架（与主机数量匹配）3.基座（与主机数量匹配）4.卷尺5.静态外业观测记录簿6.注意检查主机电池电量，避免观测中仪器电量不⾜关机。
外业观测：外业观测1. 摆站：对中、整平2. 量取仪器⾼3. 将GPS主机设置为静态作业模式，设置采样间隔和⾼度解⽌⾓。
