第1篇一、工程概况1.1 工程背景随着我国经济的快速发展，基础设施建设需求日益增长。
管道过桥施工作为城市基础设施建设的重要组成部分，对于提高城市交通效率、保障城市供水、供电、供气等基础设施的运行具有重要意义。
本工程旨在通过管道过桥施工，实现管道与桥梁的顺利连接，满足城市基础设施建设的需求。
1.2 工程规模本工程管道过桥施工长度为200米，桥梁宽度为15米，桥梁高度为5米。
管道直径为DN1000mm，材质为Q345B钢，采用双壁波纹管结构。
桥梁采用预应力混凝土结构，单跨跨径为50米。
1.3 工程特点1.3.1 施工难度大：管道过桥施工涉及桥梁、管道、基础等多个专业领域，施工过程中需协调各方资源，确保施工质量和安全。
1.3.2 施工周期长：管道过桥施工需要经过设计、施工、验收等多个阶段，施工周期较长。
1.3.3 施工环境复杂：施工现场环境复杂，需考虑地质条件、交通状况、周边环境等因素。
二、施工方案2.1 施工准备2.1.1 施工组织成立管道过桥施工项目部，明确项目经理、技术负责人、安全负责人等岗位职责。
项目部下设工程部、质量部、安全部、物资部等职能部门，确保施工过程中各项工作有序进行。
2.1.2 施工图纸及技术资料收集并熟悉施工图纸及技术资料，了解管道过桥施工的具体要求和技术标准。
2.1.3 施工现场准备1）场地平整：对施工现场进行平整，确保施工场地满足施工要求。
2）施工道路：铺设施工道路，方便施工人员和物资运输。
3）临时设施：搭建临时设施，包括办公室、宿舍、食堂等。
2.2 施工工艺2.2.1 管道制作与运输1）管道制作：按照设计要求，采用双壁波纹管结构，进行管道制作。
制作过程中严格控制管道尺寸、壁厚等指标。
2）管道运输：采用吊装设备将管道运输至施工现场。
2.2.2 桥梁施工1）基础施工：按照设计要求，进行桥梁基础施工。
采用钻孔灌注桩基础，桩径为1.2米，桩长为20米。
2）承台施工：在基础施工完成后，进行承台施工。

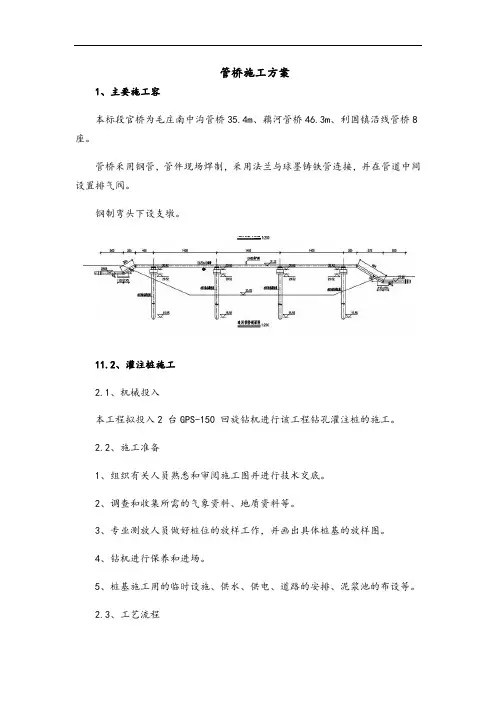

管桥施工方案1、主要施工容本标段官桥为毛庄南中沟管桥35.4m、藕河管桥46.3m、利国镇沿线管桥8座。
管桥釆用钢管，管件现场焊制，釆用法兰与球墨铸铁管连接，并在管道中间设置排气阀。
钢制弯头下设支墩。
11.2、灌注桩施工2.1、机械投入本工程拟投入2 台GPS-150 回旋钻机进行该工程钻孔灌注桩的施工。
2.2、施工准备1、组织有关人员熟悉和审阅施工图并进行技术交底。
2、调查和收集所需的气象资料、地质资料等。
3、专业测放人员做好桩位的放样工作，并画出具体桩基的放样图。
4、钻机进行保养和进场。
5、桩基施工用的临时设施、供水、供电、道路的安排、泥浆池的布设等。
2.3、工艺流程2.4、施工步骤1、测量放样按施工图纸精确测放出桩位。
2、桩机就位组装用锤绳纠正桩机的垂直度，保证垂直度在规要求。
3、护筒埋设采用挖埋法埋设护筒，护筒高出地面30cm，埋入土1.2m 左右，护筒溢水口高程以高出地下水位1.0~1.5 米。
用桩架吊装就位，护筒中心用十字交叉法确定。
护筒直径为Ф1.2、1.0m，护筒中心与桩位中心偏差不大于50mm，护筒与土壁间用粘土分层夯实，以防止地面水流入，并能固定护筒。
4、造浆钻进根据桩位所处的地质情况，采用原孔造浆，在钻至土质差土层时，在泥浆中加少适量的膨润土以防坍孔或缩孔。
钻进过程中要经常测定泥浆浓度，过浓影响钻进速度，过稀不利于护壁、排渣。
根据施工经验，泥浆浓度控制在1.15～1.30 之间。
钻进采用正循环施工法，泥浆的循环采用高压泥浆泵，压、排浆均采用22KW泥浆泵。
钻孔的速度根据地层垂直分布状况,粘性壤土每小时速度宜控制1.5~2.0米砂性层速度宜减慢，这样既能保护孔壁均匀完好，又有利于保持浆液钻渣含量基本稳定，排渣顺畅，均匀。
具体操作要点如下：①、装钻机时转盘中心同钻架上吊滑轮及钻头中心、桩中心同在一条直线上，钻机中心位置偏差不应大于5cm。
②、钻进时应低档慢速钻进，使护筒刃脚处形成坚固的泥皮护壁；钻至护筒刃脚下2～4m，按土质情况用正常速度钻进。
目录1 、工程概况 (2)1.1 工程总概述 (2)1.2 管桥工程概况 (3)1.3 设计对施工的基本要求 (3)2 、管桥施工技术措施 (5)2.1 钻孔灌注桩施工工艺 (5)2.2 承台、支墩浇筑 (8)2.3 管道焊接 (9)2.4 管道吊装安装 (9)3 、施工工期 (9)4 、质量保证措施 (9)5 、机械设备计划表 (11)6 、施工组织 (12)7 、施工安全措施 (13)7.1、安全施工措施 (13)7.2 安全用电措施 (13)7.3 机具管理措施 (13)8 水上作业安全措施 (14)9 、安全防火措施 (15)10、环境保护 (16)11、职业卫生 (16)12、文明施工措施： (17)1、工程概况1.1 工程总概述美罗家园位于宝山罗店镇西部、紧邻嘉定区，社区范围：东至沪太路、南至上海绕城高速（G1501）、西至S7 公路、北至月罗公路，总用地面积约5.76 平方公里。
美罗家园是上海市新一轮规划大型居住社区之一，规划人口12.5 万，规划建筑面积514.2 万平方米。
建设罗店水库增压泵站、罗店服务站点及铺设配套输水管线是为了配合美罗家园的开发建设，确保基地及周边地区的供水需求，方便用户，完善供水及服务设施。
本工程为配套输水管线。
本工程近期铺设DN1200~DN800 输水管线5.9 公里工程平面示意图如下所示：图 1.1 工程平面示意图拟建的输水管线包括水厂至罗店泵站和罗店泵站至接管点两部分。
输水管线分别途经新川沙路、潘泾路、苗圃路、抚远路、月罗公路等，并穿越潘泾河、川沙河支流、练祁河。
本管道沿城市道路铺设，大部分位于主车道路面下，部分位于人行道及绿化带下。
场地内一般为淤泥质粘土地带，地下水位较高。
1.2 管桥工程概况本工程管道穿越荻泾河、1.3 设计对施工的基本要求1.3.1设计参照验收规范工程结构可靠度设计统一标准GB50153—2008 混凝土结构设计规范GB50010 —2010 建筑结构荷载规范（2006版）GB50009—2001 给水排水工程管道结构设计规范GB50332—2002 建筑地基基础设计规范DGJ08-11-2010 建筑桩基础技术规范JGJ94 —2008 1.3.2、工程验收标准混凝土结构工程施工质量规范GB50204-2002（2011年版）建筑地基基础工程施工质量验收规范GB50202-2002 给水排水管道工程施工及验收规范GB50268-20081.3.3、材料（1）混凝土强度等级：管桥钢筋混凝土支架、支墩为C30，灌注桩为水下混凝土C35，水泥采用普通硅酸盐水泥，强度等级不底于42.5 ，骨料选择良也级配。
管道过桥施工方案(顶管)
一、施工前准备
在进行管道过桥施工前，首先需要进行详细的开挖方案设计和场地勘察工作。
根据现场实际情况，确定施工地点、过桥方向、桥墩位置等重要参数。
同时，对施工所需的材料、设备进行准备，确保施工过程顺利进行。
二、施工工艺
1. 钢管制作和焊接
首先需要根据设计要求，对钢管进行制作和焊接。
确保钢管的质量符合相关标准，保证施工的安全性和稳定性。
2. 桥墩的设置
在确定好桥墩位置后，需要进行桥墩基础的开挖和设置。
桥墩需要按照设计要
求进行施工，确保桥墩的稳固性和结构的合理性。
3. 钢管升降
在桥墩设置完成后，需要进行钢管的升降工作。
通过专业的设备和工艺，将钢
管逐步升起并固定在桥墩上。
这个过程中需要严格控制升降速度，确保施工安全。
4. 桥面施工
钢管升降完成后，需要对桥面进行施工。
对桥面的材料、厚度等进行合理选择，并确保施工质量符合相关标准。
三、施工安全
在整个施工过程中，施工方需要严格遵守相关安全规定，确保施工人员和设备
的安全。
同时，对施工过程中可能出现的问题进行及时处理，确保整个施工过程的顺利进行。
四、施工验收
施工完成后，需要进行施工质量的验收工作。
对管道过桥的各个环节进行检查
和测试，确保施工质量符合设计要求，达到使用标准。
五、后续维护
完成施工验收后，需要对管道过桥进行定期的维护和检查。
及时发现问题并进行处理，确保管道过桥的正常使用和安全运行。
以上是管道过桥施工方案(顶管)的基本内容，希望能对相关工作有所帮助。
管桥施工方案范文桥梁施工是一个复杂的过程，需要综合考虑多种因素，包括桥梁类型、地理环境、施工场地条件等。
下面将介绍一个典型的桥梁施工方案，以帮助读者了解桥梁施工的基本流程和技术要点。
1.桥梁类型选择：首先需要根据实际情况选择适合的桥梁类型，包括梁式桥、拱桥、斜拉桥等。
选择桥梁类型需要考虑通行流量、桥梁长度、地理条件等因素。
2.施工场地准备：在进行桥梁施工前，需要对施工场地进行必要的准备工作。
这包括清理施工区域、修整地面、设置安全警示标志等。
3.基础施工：桥梁基础是桥梁施工的重要一环。
首先需要根据桥梁设计要求进行基坑的开挖。
然后，在基坑内铺设合适的排水层，以确保基础的稳固和排水效果。
接着，进行钢筋骨架的制作和安装，最后进行混凝土浇筑。
4.橡胶支座安装：桥梁的橡胶支座是桥梁结构的重要组成部分。
支座的安装需要严格按照设计要求进行，包括支座定位、支座压力调整等步骤。
5.上部结构施工：上部结构施工是桥梁施工的关键环节。
首先需要完成下部结构施工后，再进行上部结构的安装和建造。
具体操作包括梁段吊装、主梁组装、梁面浇筑等。
6.荷载试验：桥梁施工完成后，需要进行荷载试验以验证桥梁的承载能力和结构安全性。
荷载试验通常是通过在桥梁上布置一定负载，并观察桥梁的反应来进行。
7.施工安全措施：在整个施工过程中，安全是施工方案中最为重要的一点。
施工期间需要设置合理的安全警示标志，配备必要的安全设备，培训人员的安全意识等。
以上是一个典型的桥梁施工方案，根据实际情况，还需要结合具体的地理环境、施工条件和相关法规来制定符合实际的具体施工方案。
在实际施工过程中，还需要根据工程进展和实施中的各种情况进行调整和优化。
最终目标是确保桥梁施工过程安全顺利，建造出高质量、安全可靠的桥梁结构。
管桥施工方案Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】管桥施工方案1、主要施工内容本标段内官桥为毛庄南中沟管桥、藕河管桥、利国镇沿线管桥8座。
管桥釆用钢管，管件现场焊制，釆用法兰与球墨铸铁管连接，并在管道中间设置排气阀。
钢制弯头下设支墩。
、灌注桩施工、机械投入本工程拟投入2 台GPS-150 回旋钻机进行该工程钻孔灌注桩的施工。
、施工准备1、组织有关人员熟悉和审阅施工图并进行技术交底。
2、调查和收集所需的气象资料、地质资料等。
3、专业测放人员做好桩位的放样工作，并画出具体桩基的放样图。
4、钻机进行保养和进场。
5、桩基施工用的临时设施、供水、供电、道路的安排、泥浆池的布设等。
、工艺流程、施工步骤1、测量放样按施工图纸精确测放出桩位。
2、桩机就位组装用锤绳纠正桩机的垂直度，保证垂直度在规范要求内。
3、护筒埋设采用挖埋法埋设护筒，护筒高出地面30cm，埋入土内左右，护筒溢水口高程以高出地下水位~ 米。
用桩架吊装就位，护筒中心用十字交叉法确定。
护筒直径为Ф、，护筒中心与桩位中心偏差不大于50mm，护筒与土壁间用粘土分层夯实，以防止地面水流入，并能固定护筒。
4、造浆钻进根据桩位所处的地质情况，采用原孔造浆，在钻至土质差土层时，在泥浆中加少适量的膨润土以防坍孔或缩孔。
钻进过程中要经常测定泥浆浓度，过浓影响钻进速度，过稀不利于护壁、排渣。
根据施工经验，泥浆浓度控制在～之间。
钻进采用正循环施工法，泥浆的循环采用高压泥浆泵，压、排浆均采用22KW泥浆泵。
钻孔的速度根据地层垂直分布状况,粘性壤土每小时速度宜控制~米砂性层速度宜减慢，这样既能保护孔壁均匀完好，又有利于保持浆液钻渣含量基本稳定，排渣顺畅，均匀。
具体操作要点如下：①、装钻机时转盘中心同钻架上吊滑轮及钻头中心、桩中心同在一条直线上，钻机中心位置偏差不应大于5cm。
②、钻进时应低档慢速钻进，使护筒刃脚处形成坚固的泥皮护壁；钻至护筒刃脚下2～4m，按土质情况用正常速度钻进。
管桥施工方案管桥施工方案1. 引言管桥是指将管线穿越河流、道路、铁路等交通设施时所采用的工程技术设施，常见于市政工程、道路建设和管道建设等领域。
管桥的施工方案对项目的顺利进行至关重要。
本文将介绍一种管桥施工方案，以确保施工过程的安全、高效。
2. 施工准备在进行管桥施工之前，需要进行充分的准备工作。
以下是施工准备的主要步骤：2.1. 工程勘察在施工之前，需要进行地形勘察和管线布置的详细测量工作，确定桥梁的位置、高程和水深等参数。
同时，还需进行土壤力学和地质勘察，以评估地质条件对施工的影响。
2.2. 设计方案确定根据勘察结果，制定管桥的设计方案，确保桥梁满足强度和稳定性的要求，并考虑到管线的布置和维护。
2.3. 材料准备根据设计方案，准备所需的材料，包括桥梁构件、钢筋、混凝土和管线等。
2.4. 设备准备准备所需的施工设备，包括起重机械、挖掘机、钢筋加工设备、混凝土搅拌机等。
3. 施工工序3.1. 桥梁基础施工首先，进行桥梁基础的施工工作。
在施工地点进行地面的平整，清除杂物和植被。
然后，根据设计方案的要求，进行桥台和桥墩的基础施工。
桥台和桥墩的施工需要遵循合理的混凝土配合比和浇筑工艺，确保基础的强度和稳定性。
3.2. 桥梁构造施工完成桥梁基础施工后，进行桥梁的构造施工。
根据设计方案的要求，安装预制构件或进行现场浇筑，完成桥梁结构的搭建。
3.3. 管线铺设桥梁构造施工完成后，进行管线的铺设工作。
根据设计方案的要求，开挖管道沟槽，安装管道。
在铺设管道过程中，需注意管道的坡度和连接处的密封性，确保管线的安全和可靠。
3.4. 桥梁保护和美化在管线铺设完成后，进行桥梁的保护和美化工作。
对桥梁进行防腐、防水等处理，以延长桥梁的使用寿命。
同时，可以进行桥面的装饰和绿化等工作，提升桥梁的美观度。
3.5. 施工安全措施在整个施工过程中，需严格遵守相关安全规定，采取相应的施工安全措施。
如设置安全警示标志、划定施工区域、配备安全防护设备等，确保施工人员和过往车辆的安全。
管桥施工方案一、引言管桥施工是指在道路、铁路、河流等交通线路上建造管道桥梁的工程。
管道桥梁在城市交通中起到了重要的作用，它能够用于输送水、气、油、电力等各类管道的交通。
为了保证管道桥梁的安全、稳定及施工效率的提高，制定一份详细的管桥施工方案显得非常必要。
二、施工前的准备工作1. 项目组织在施工前，必须成立一个相应的项目组织机构。
项目组织机构负责协调相关人员和资源，确定施工的具体工作内容和时间安排，以确保项目的顺利进行。
2. 施工图纸在施工前，需要编制详细的施工图纸。
施工图纸是施工方案的依据，它包含了管桥的具体尺寸、结构及材料要求等信息，有助于施工人员的具体操作和管理。
3. 材料准备施工前，需要预先准备好所需的材料。
这些材料包括钢筋、混凝土、管道及其附件等，需要按照设计要求提前购买并进行验收，确保质量合格。
4. 施工设备施工前，需要准备好相应的施工设备。
这些设备包括起重机械、混凝土搅拌站、焊接设备等，需要进行检查和维修，确保正常运行。
5. 安全措施在施工前，需要制定详细的安全措施。
这些安全措施包括施工现场的防护措施、施工人员的安全培训及防火、防爆等措施，以确保施工过程的安全可靠。
三、施工方案1. 地基处理管桥的地基处理非常重要，它直接关系到管桥的稳定性和使用寿命。
在地基处理中，需要进行土层开挖、夯实、填筑等工程。
地基处理的具体方案需要根据地质勘探和设计要求进行制定。
2. 桩基施工桩基施工是管桥施工的关键步骤之一。
根据设计要求，需要进行桩基的打桩、检测和加固等工作。
桩基施工需要严格按照设计要求，确保桩基的质量和稳定性。
3. 主体结构施工主体结构施工需要按照施工图纸进行具体操作。
一般包括模板安装、钢筋绑扎、混凝土浇筑等工作。
施工过程中需要注意保持施工进度和质量，并进行施工过程的记录和检查。
4. 管道安装管道安装是管桥施工中的核心工作之一。
根据设计要求，需要进行管道的定位、连接、固定等工作。
在安装过程中，需要注意管道的质量和安全，确保使用寿命和安全可靠。
管道过桥施工方案摘要本文档旨在提供有关管道过桥施工的详细方案。
施工过程包括必要的准备工作、施工步骤和安全措施。
该方案旨在确保施工过程安全高效，并最大限度地减少对现有结构和环境的影响。
1. 引言管道过桥施工是指在现有桥梁上铺设或悬挂管道的过程。
该过程需要综合考虑桥梁结构的承载能力、管道的重量和工程施工的安全性。
本方案将介绍管道过桥施工的详细步骤和所需的准备工作。
2. 准备工作在开始施工之前，需要进行一系列的准备工作，以确保施工进展顺利。
下面是准备工作的主要步骤：• 2.1 安全评估：在施工过程开始之前，需要对现场进行安全评估，并确保施工过程不会对周围环境和人员造成危险。
• 2.2 申请许可证：根据当地政府的规定，申请必要的许可证和施工许可。
• 2.3 工程设计：根据现有桥梁的结构和需求，进行工程设计，并计算出管道过桥的最佳方案。
• 2.4 采购材料：根据设计方案，采购所需的管道材料和支撑设备。
• 2.5 施工队伍组建：组建合适的施工队伍，并确保他们具备相关的资质和经验。
3. 施工步骤在进行管道过桥施工时，需要按照以下步骤进行操作：• 3.1 桥梁清理：清理桥梁表面的杂物和污垢，确保支撑基础平整稳固。
• 3.2 管道定位：根据设计方案，确定管道的位置和安装方式，并进行相应的标记。
• 3.3 管道支撑安装：根据设计方案，安装管道的支撑设备，确保管道可以在桥梁上稳定悬挂或铺设。
• 3.4 管道安装：将管道逐段悬挂或铺设在桥梁上，并根据设计方案确保管道的连接和密封。
• 3.5 管道测试：在管道安装完成后，进行相应的测试，确保管道的完整性和正常运行。
• 3.6 清理和修补：在施工结束后，清理施工现场，并对桥梁表面进行必要的修补和保养。
4. 安全措施在进行管道过桥施工时，必须严格遵守相关的安全规定和措施，以确保施工过程的安全性。
以下是一些常见的安全措施：• 4.1 穿戴个人防护装备：所有参与施工的人员必须穿戴适当的个人防护装备，包括安全帽、安全鞋、手套和安全眼镜等。
金华市区西水东输供水管道一期工程V标上横畈水库管桥施工组织设计方案编制单位：浙江八咏工路工程有限公司编制日期：2017年8月30日目录第一章工程概况第二章施工准备第三章施工方案第四章现场组织管理机构设置及岗位职责第五章确保工程质量的组织技术措施第六章确保安全生产及文明施工的组织技术措施第七章确保工期的组织技术措施第八章工程的主要施工机械设备第九章施工进度计划表一、概述金华市区西水东输供水管道一期工程V标。
起点为金义快速路JS42（金义快速路桩号K8+780），终点为金义快速路JS71（金义快速路桩号K13+060），全长约4.28KM，管道直径DN1200。
总工期90日历天，质量目标为合格。
管段过上横畈水库，采用D1200钢管以管桥方式架过水库，总长182 m，单跨跨径25 m，计划工期60日历天。
管桥架设在金义快速路上横畈大桥南侧，离桥约10米的水库中。
上横畈水库施工段现水位在2～3 m左右，最深水位为2.8m，为方便桥梁灌注桩及桥梁基础施工，在桥梁两侧设置围堰两道。
桩基础为钻孔灌注桩，桩径800mm，管桥支墩、支座材料采用钢筋砼，混凝土等级C30。
一、准备工作我司已按要求成立组建了“金华市区西水东输供水管道一期工程V标项目经理部”，根据本工程工程量及现场实况认真进行调查研究，在详细阅读和分析招标文件、合同文件及施工图的基础上结合我司现有实际情况，精选了施工质量意识较强，责任心强有战斗力的施工队伍，并组织有关技术人员集中认真阅图、进一步做好图纸会审掌握设计意图和设计技术标准，严格按图纸组织施工，做好技术准备工作。
二、交桩复测已准备好工程水准点及坐标点交接工作,待相关部门实地交桩后，立即进行细部测量放线及控制加密,为开工做好技术准备。
三、临时工程施工安排1、临时电力临时电力线准备搭接在业主指定的变压器上。
2、工地临时房屋及生活用水工地临时房屋采用租用附近民房，生活用水接自自来水。
第三章施工方案一、填土围堰技术方案1、由于水库施工段水面较窄，水位较低，本工程量围堰采用土围堰。
土方采用河岸线以内的基坑开挖土方。
围堰填筑用土，由挖掘机在河道两侧上层挖取，用自卸汽车运至围堰填筑地点，再由挖机自两侧向水库中推碾填筑，直至合拢并达到设计高程及顶宽。
施工围堰不仅仅是临时挡水堰体，而且是确保工程顺利施工、保证施工安全的重要措施，因此，围堰的填筑施工必须符合施工规范的有关要求，并逐层碾压密实，及时检测，同时在施工过程中，严格控制围堰的设计断面尺寸。
围堰设置采用两道分水堰延管桥基础两侧平行布置，长约200m，填筑堰顶宽度为4m，平均深度为2-3 m，迎水面放坡1:2，背水面放坡1:1。
应该注意的是：a、围堰填筑前，应对围堰基底彻底清除，以确保填筑的围堰与堰基和填筑的接合面有良好的结合，保证围堰的防渗性能。
b、所有的围堰填筑的土料均要选用良好土质，确保围堰的填筑质量。
本围堰填土采用沟槽开挖产生的土石方。
2、施工围堰的维护为了防止雨水冲刷、风浪对围堰的影响，等围堰填筑完成后，在围堰迎水面（最低水位以下1m到堰顶）采用蛇皮袋装土叠铺进行防护，必要时，在围堰背水坡脚采用防渗导流措施进行防护。
围堰施工完毕后，经常派人维护检查，在围堰背水面纵向两侧坡脚处各设置集水坑一个，并派专人排水，保持基坑内干燥。
安排专人对围堰外的水位进行观测以及对围堰的检查，发现意外情况及时汇报，及时采取在围堰顶施打子堰加高等应急措施，确保围堰在高水位期间万无一失。
3、围堰拆除水下工程全部结束，接监理工程师指令后方可拆除围堰，拆除前，应先向河道内灌水以保持围堰内外水位基本持平。
然后，用挖掘机将围堰水上部位的土方挖出，自卸汽车将土方运至弃土场内。
对围堰水下土方，将采用抓式挖泥船进行开挖，弃土送至弃土场，水下方作业期间必须经常探测河床底高程及河道的宽度，直到满足设计要求。
二、钻孔桩施工技术方案1、施工准备⑴桩位测设，用经过检验的测量仪器，按设计定出孔位中心位置。
⑵制作泥浆流槽，沉淀池，泥浆池，制备符合要求的泥浆。
⑶护筒制作、埋设。
护筒用5mm厚钢板制作，直径大于桩孔直径20cm，埋设深度不小于2m，护筒顶高出地面线30cm.⑷制作钢筋笼，按设计尺寸，钢材型号加工制作，钢筋笼加工制作过程符合钢筋加工施工规范。
钢筋和焊件经过化验和物理试验，合格后使用。
2、施工作业⑴调制护壁泥浆。
采用孔内造浆，即先将孔内注满水，添加适量粘土，然后开始缓慢钻进，边钻进边造浆，并不断地向孔内添加优质粘土，直到泥浆比重达到1.2～1.3 后，方可开始正常进尺。
孔内泥浆经泥浆池到沉淀池，经沉淀后循环使用。
⑵钻进施工。
待孔内泥浆比重达到1.2～1.3 后开始进尺，进尺适当控制，做好记录，特别注意地质变化情况，绘出柱状地质图。
冲程采用2～4m，采用掏渣筒掏渣，并及时向孔内补充泥浆和粘土，保持孔内水位高于地下水位1.5～2.0m。
钻孔连续钻进作业，不能随便停机。
⑶清孔和安放钢筋笼钻孔一次完成达到设计深度，经成孔检查合格后开始清孔，清孔时保持孔内的水位高出地下水位1.0m，防止塌孔。
清孔采用掏渣筒初清后，再用泵吸法进行二次清孔，直到将孔内泥浆比重控制在 1.0～1.06 范围内为止。
清孔完成后，安放钢筋笼，钢筋笼分节加工，分节吊装焊接，用汽车吊下笼，竖直对位，偏差值不大于规范规定值，两节笼焊接时间尽量缩短，钢筋接头不能设在同一截面上，相互错开50㎝以上，满足规范要求。
下笼前，在钢筋笼四周设四根导向钢管，以确保钢筋中心位置及保护层厚度。
钢筋笼下到位后与护筒焊牢，防止上浮和掉笼现象发生。
⑷导管法灌注混凝土导管采用D250mm钢管，用法兰盘连接牢固并加胶垫，使用前对导管进行闭水及抗拉试验，检查其封闭性及强度。
导管安装完后，进行提升试验，检查是否有卡管现象。
导管底部设置深度，比孔底高20～40cm，并计算首批灌注混凝土用量，确保封底成功。
导管顶部用钢丝绳及特制卡铁卡牢，防止掉管。
⑸灌注水下混凝土。
混凝土拌合时严格控制质量，保持混凝土的和易性和流动性。
首批混凝土通过计算保证一次封住导管底口往上至少1m 。
灌注混凝土前漏斗颈部设隔离球，保证混凝土与水隔离。
灌注混凝土连续进行，中途不准停灌。
灌注时做好记录，随时测试井内混凝土面位置，和导管底口位置，计算出导管埋深，根据测得数据调整导管埋深，把导管埋深控制在2～6m 之间。
当浇至钢筋笼下部时，适当减慢灌注速度，防止浮笼，灌筑混凝土数量和混凝土上升高度分段填写记录。
排出的泥浆收回到泥浆池内，防止污染环境和河流。
混凝土灌筑比设计桩顶面高程高80～100cm 。
桥梁钻孔桩施工工艺框图桩位放样 施工准备 下沉护筒 备制浆粘土、设泥浆泵 钻机就位 钻 进 清 孔 检 孔吊放钢筋笼安装导管灌注水下砼拔除护筒开挖泥浆池、沉淀池 导管试拼、密封试验 钢笼对中 设置防水栓 测量砼面高度 测量深度、斜度、孔径 制做、运送钢筋笼 制备、输送砼三、管桥桥墩台盖梁施工技术方案1、施工放样：盖梁施工前应对墩柱顶进行施工放样，测出墩柱顶的中心位置，以便模板的准确安装和钢筋的定位。
将墩柱的中心位置用红漆标记在盖梁的底模上。
测量盖梁底的标高，以便模板高程的控制。
2、模板安装：盖梁的底模采用在墩柱上用PVC管预埋孔洞，再插入Φ100圆钢，在圆钢上安装槽钢再安装盖梁底模模板。
盖梁底模模板采用15cm*15cm的方木和胶合板，模板应在加工场加工完成后再行安装。
盖梁侧模采用胶合板，用钢筋套塑料管，用螺丝紧锁，以保证模板垂直度和稳定。
模板必须安装牢固，保证表面平整（平整度必须满足规范要求）。
浇筑混凝土前，模板应涂刷脱模剂，且外露面混凝土模板的脱模剂应采用同一品种，不得使用易粘在混凝土上或使混凝土变色的油料。
3、钢筋绑扎：严格按设计图纸进行加工和安装钢筋，钢筋的焊接、绑扎必须满足规范要求。
钢筋表面必须清洁，使用前应将表面油渍、漆皮、鳞锈等清除干净。
应平直、无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。
由于盖梁的钢筋较密，应注意钢筋绑扎的顺序。
4、混凝土浇注：混凝土浇注前必须对粗细骨料进行分筛试验，做好施工配合比。
浇注前，应对钢筋和模板等进行检查，符合要求后方可浇注。
浇注时，自高处向模板内倾斜混凝土时，为防止混凝土离析，其自由倾落高度不宜超过2m，且必须按照一定厚度、顺序和方向分层浇注。
采用插入式振动器振捣时，其移动间距不应超过振动器作用半径的1.5倍，与侧模应保持50~100mm的距离。
振动完毕后应徐徐提出振动棒，避免振动棒碰撞模板、钢筋及其他预埋件。
振动时，必须振动到该部位混凝土密实为止，测 量 放 线绑扎墩台身钢筋 检 查运 输 钢筋下料 检 查立墩台身、模型 运 输 安装预埋件 浇注墩、台身砼 养 生 等 强 拆 除 模 型 密实的标志是混凝土停止下沉，不再冒气泡，表面平整、泛浆。
根据现场实际情况盖梁可采用挖掘机吊混凝土配合施工。
5、混凝土的养护：混凝土达到终凝后即开始进行养护，由于水源较为方便，可洒水养护，在混凝土面上盖上麻袋，以确保水分蒸发。
管桥桥梁墩台施工工艺流程模型加工拆模转运第四章现场组织管理机构设置及岗位职责一、管理机构针对本工程成立“莆田市城厢区东圳水库常太截污工程(管道部分Ⅰ合同段)项目经理部”，下设工程技术部、质量安全部、设备物资部、计划财务部、综合事务部，实行项目经理责任制，由项目经理、技术负责人、施工员、专职质检员、专职安全员等组成管理班子，具体管理机构如下图所示。
测量员施工员质检员安全员材料员会计人员后勤总务项目经理技术负责人工程技术部质量安全部设备物资部成本核算部综合事务部金华市区西水东输供水管道一期工程V标二、项目部人员配备情况项目部技术及管理人员职务职称专业人数项目经理工程师市政 1 技术负责人工程师市政 1 质检员工程师市政 1 施工员工程师、助工市政 1 材料员助工建筑 1 安全员工程师建筑 1 技术员、测量员助工市政 2 预算员工程师市政 1第五章确保工程质量的组织技术措施一、质量方针和目标方针：诚信为本、顾客至上、科学管理、建造精品。
目标：工程质量验收合格率达100%，优良率达95%以上，争创优良工。
二、确保工程质量的组织措施1、建立以项目经理负责的质量管理体系和以项目总工程师负责的测量、试验、质检三个内部质量保证体系（见下图），强化技术责任制，完善技术管理，确实达到质量目标。
项目经理技术负责人技术质量组测量组取样检验组专职质检员现场施工员测量员材料员取样检验员作业班组兼职质检员2、严格按ISO9002-GB/T90002质量标准，建立健全以项目经理为第一责任人的质量保证体系并有效地运行，使所有影响工程质量的施工过程处于受控状态。
3、建立项目总工程师、分项工程师和施工技术员三级技术责任制，从上到下的技术工作，实行统一领导和分级管理。
