CA6140车床结构

认识普通车床CA6140A车床结构普通车床CA6140A是一种常见的机械加工设备，广泛应用于各种金属材料的车削加工。

它的结构主要包括床身、主轴箱、进给机构、床曳架、刀架、电气装置等。

首先，床身是整个车床的主体部分，它由大型铸铁铸造而成，经过精加工处理，具有良好的刚性和稳定性。

床身上设置有床槽，用于夹紧工件，保证工件在车削过程中的稳定性。

床身的底座上安装有床板，用于支撑整个车床，确保车床的平稳运行。

主轴箱是车床的核心部件，包括主轴、传动装置和主轴箱体。

主轴承承载主轴的旋转运动，通过传动装置将电动机的动力传递给主轴。

主轴箱体上还有润滑装置，用于对主轴和主轴轴承进行润滑，降低摩擦和磨损。

车床的进给机构主要包括进给箱和进给电机。

进给箱内配备有变速箱，通过变速箱将电机提供的动力转化为不同的进给速度。

进给箱液压系统可以实现纵向、横向和切削进给的调节和控制，满足不同工件的加工需求。

床曳架是支撑刀架和进给机构的部件，其结构独特，通过滚动导轨保证床曳架在床身上的平稳移动。

床曳架上设有工位及刀座，可以放置各种刀具，并通过刀位调整机构实现对刀具位置的精确调节。

刀架是车床上最基本的配件之一，用于放置切削刀具。

刀架一般有纵向和横向的移动方式，通过调节横纵向滑块的位置可以实现切削刀具的精确定位。

刀架上配备有手动或自动进给装置，可实现切削刀具的移动和工件的加工。

除了以上主要部件外，普通车床CA6140A还配备有液压和电气系统。

液压系统用于实现车床的液压控制，包括进给箱、刀架和床曳架的液压装置。

电气系统用于控制车床的各项运动，包括电机的启停、进给速度的调节以及各个部件的协调运行。

总结起来，普通车床CA6140A的结构包括床身、主轴箱、进给机构、床曳架、刀架和电气装置等。

它的运行稳定，结构简单，是一种常见的金属加工设备，广泛应用于各个行业的加工领域。

模块一CA6140车削概论任务1 认识CA6140型车床的结构一、任务分析在各类金属切削机床中,车床是应用最多、最广泛的一种机床，在一般机械加工车间的机床配置中，车床约占50%。

卧式车床在车床中使用最多，它适合于单件、小批量的轴类、盘类工件加工。

车工应该了解车床的基本结构，能够正确操操作和维护车床。

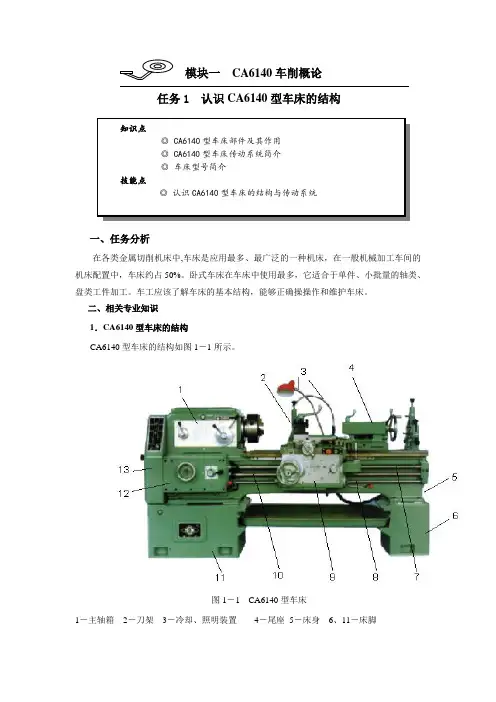

二、相关专业知识1．CA6140型车床的结构CA6140型车床的结构如图1－1所示。

图1－1 CA6140型车床1－主轴箱2－刀架3－冷却、照明装置4－尾座5－床身6、11－床脚知识点◎CA6140型车床部件及其作用◎CA6140型车床传动系统简介◎车床型号简介技能点◎认识CA6140型车床的结构与传动系统7－丝杠8－操纵杠9－溜板箱10－光杠12－进给箱13－交换齿轮箱（1）床身床身是车床的大型基础部件，有两条精度很高的V形导轨和矩形导轨，主要用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。

（2）主轴箱主轴箱1支撑主轴并带动工件做旋转主运动。

箱内装有齿轮、轴等，组成变速传动机构。

变换主轴箱外的手柄位置可使主轴得到多种转速，并带动装在卡盘上的工件旋转，以实现车削。

（3）交换齿轮箱交换齿轮箱13把主轴的转动传递给进给箱。

交换齿轮箱接受主轴箱传递的转动，并由此传递给进给箱。

它由多级齿轮啮合，通过更换箱内齿轮搭配或配合进给箱，完成车削螺纹或车削时纵、横向进刀的需要。

（4）进给箱（又称变速箱）进给箱12接受交换齿轮箱传递的转动，并由此传递给光杠或丝杠，完成机动进给，实现车削旋转表面和车削各种螺纹。

（5）溜板箱溜板箱10接受光杠或丝杠传递的运动，以驱动床鞍和中、小滑板及刀架实现车刀的纵向或横向运动；操纵箱外的手柄或按钮可以实现机动、手动、车螺纹及快速移动等运动。

（6）刀架部分刀架部分2由床鞍、两层滑板（中、小滑板）与刀架体共同组成，用于装夹车刀并带动车刀作纵向、横向、斜向运动和曲线运动。

沿工件轴线方向的运动称为纵向运动，垂直于工件轴线方向的运动称为横向运动。

任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床，主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。

它具有结构简单、使用方便、加工精度高等特点，被广泛应用于机械制造、航空航天、汽车、军工等行业。

CA6140型车床的主要结构如下：1.主轴箱体：主轴箱体是车床的中心部分，承载着主轴和驱动系统。

它由床身、床架和箱盖组成，具有高刚性和稳定的特点。

主轴箱体上装有刀架、进给系统和主轴马达。

2.床身：床身是车床的基础部分，由铸铁或钢板制成。

它支撑着所有的主要组件，如主轴箱体、工作台等。

床身具有高刚性和稳定性，以确保车床在加工过程中的稳定性和精度。

3.工作台：工作台是安装工件的部分，用于加工工件的移动和旋转。

工作台由转动主轴、尾座、工作台滑道等组成。

工作台具有高精度和可靠性，用于固定和定位工件。

4.刀架：刀架是车床上用于切削工件的工具系统，它能够安装不同类型和规格的切削刀具。

刀架通常由刀架底座、刀架滑块和刀架调节机构组成。

5.进给系统：进给系统是控制车床工作台和刀架运动的部分。

它由进给电机、齿轮传动装置、螺杆和导轨等组成，可实现工作台和刀架的精确运动。

6.冷却液系统：冷却液系统用于冷却和润滑工件和切削刀具，以减少摩擦和热量，提高加工质量和寿命。

冷却液系统通常由水箱、泵和喷嘴组成。

7.控制系统：控制系统是用于操控车床运行的部分，通常由数控系统或手动控制系统组成。

数控系统能够通过计算机程序来控制车床的运动和加工过程，实现自动化生产。

CA6140型车床的结构简单、使用方便、加工精度高，能够满足各种工件的加工需求。

它广泛应用于各个行业，如机械制造、航空航天、汽车和军工等。

在实际应用中，必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液，以保证加工质量和效率。

同时，对于数控系统的操作和维护要求也需要严格遵守，以确保车床的正常运行和加工精度。

普通卧式车床CA6140主要结构技术参数
一、机床床身
二、主轴箱
主轴箱是普通卧式车床CA6140的核心部件，包括主轴、轴承、传动装置和润滑装置等。

主轴采用优质合金钢制造，经过热处理，具有高强度和耐磨性。

轴承选用精密支撑轴承，能够承受较大的径向和轴向负荷。

传动装置采用齿轮传动和变速器，可实现多种转速的调整。

润滑装置通过油泵和管路，为主轴箱提供充足的润滑油。

三、刀塔
四、刀架
五、尾座
尾座是普通卧式车床CA6140的辅助设备，用于支撑和定位长而细的工件，以防止工件在加工过程中的偏移和振动。

尾座的运动有进给装置和伺服电机控制，具有良好的稳定性和可靠性。

六、润滑系统
1. 最大加工直径：400mm
2. 最大加工长度：1000mm
3. 主轴转速范围：10-2000rpm
4. 主轴孔径：55mm
5. 刀架行程：220mm
6. 刀架快进速度：4m/min
7. X轴行程：240mm
8. Z轴行程：1000mm
9. X、Z轴快速移动速度：4m/min
10. 重复定位精度：0.01mm
11. 主电机功率：7.5kw
综上所述，普通卧式车床CA6140主要由机床床身、主轴箱、刀塔、刀架、尾座和润滑系统等部分组成，它具有结构合理、精度高、稳定可靠等特点，适用于各种中小型工件的加工。

CA6140型卧式车床主要结构CA6140型卧式车床主要结构（一）主轴箱CA6140车床的主轴箱包括：箱体、主轴部件、传动机构、操纵机构、换向装置、制动装置和润滑装置等。

其功用在于支承主轴和传动其旋转，并使其实现起动、停止、变速和换向等。

机床的主轴箱是一个比较复杂的运动部件，它的装配图包括展开图、各种向视图和剖面图，以表示出主轴箱的所有零件及其装配关系。

1、主轴部件主轴部件是主轴箱最重要的部分，由主轴、主轴轴承和主轴上的传动件、密封件等组成。

主轴前端可安装卡盘，用以夹持工件，并由其带动旋转。

主轴的旋转精度、刚度和抗振性等对工件的加工精度和表面粗糙度有直接影响，因此对主轴部件的要求较高。

CA6140型车床的主轴是一个空心阶梯轴。

其内孔是用于通过棒料或卸下顶尖时所用的铁棒，也可用于通过气动、液压或电动夹紧驱动装置的传动杆。

主轴前端有精密的莫氏6号锥孔，用来安装顶尖或心轴，利用锥面配合的摩擦力直接带动心轴和工件转动。

主轴后端的锥孔是工艺孔。

CA6140型卧式车床的主轴部件在结构上做了较大改进，由原来的三支承结构改为两支承结构；由前端轴向定位改为后端轴向定位。

前轴承为P级精度的双列短圆柱滚子轴承，用于承受径向力。

后轴承为一个推力球轴承和角接触球轴承，分别用于承受轴向力和径向力。

主轴的轴承的润滑都是由润滑油泵供油，润滑油通过进油孔对轴承进行充分润滑，并带走轴承运转所产生的热量。

为了避免漏油，前后轴承均采用了油沟式密封装置。

主轴旋转时，依靠离心力的作用，把经过轴承向外流出的润滑油甩到轴承端盖的接油槽里，然后经回油孔流回主轴箱。

主轴上装有三个齿轮，前端处为斜齿圆柱齿轮，可使主轴传动平稳，传动时齿轮作用在主轴上的轴向力与进给力方向相反，因此可减少主轴前支承所承受的轴向力。

主轴前端安装卡盘、拨盘或其它夹具的部分有多种结构形式。

2、开停和换向装置CA6140型卧式车床采用的双向多片式摩擦离合器实现主轴的开停和换向。

CA614‎0车床结构‎的认识主轴箱机床主轴箱‎是一个比较‎复杂的传动‎件.表达主轴箱‎各传动件的‎结构和装配‎关系时常用‎展开图.展开图基本‎上是按各传动‎链传递运动‎的先后顺序‎,沿轴心线剖‎开,并展开在一‎个平面上的‎装配图(如图1) ：图11——花键套；2——带轮；3——法兰；4——箱体；5——钢球；6——齿轮；7——销；8、9——螺母；10——齿轮；11——滑套；12——元宝销；13——制动盘；14——制动带；15——齿条；16——拉杆；17——拨叉；18——齿扇；19——圆键CA614‎0型车床主‎轴箱展开图‎该图是沿轴‎I V一I一‎I I一II‎I(V)一VI一X‎I一X的轴‎线剖切面展‎开的。

展开图把立‎体展开在一‎个平面上，因而其中有些轴‎之间的距离‎拉开了。

如轴IV画‎得III与‎轴V较远，因而使原来‎相互啮合的‎齿轮副分开‎了。

读展开图时‎，首先应弄清‎楚传动关系‎。

1. 卸荷带轮电动机经皮‎带将运动传‎至轴I 左端的带轮‎2（见图1的左‎上部分）。

带轮2与花‎键套1用螺‎钉连接成一‎体，支承在法兰‎3内的两个‎深沟球轴承‎上。

法兰3固定‎在主轴箱体‎4上，这样带轮2‎可通过花键‎1带动轴I‎旋转，皮带的拉力则经‎轴承和法兰‎3传至箱体‎4。

轴I 的花键部分‎只传递转距‎，从而可避免‎因皮带拉力‎而使轴I产‎生弯曲变形。

这种带轮是‎卸荷的（既把径向载‎荷卸给箱体‎）。

2. 双向多片摩‎擦离合器、制动及其操‎纵机构双向多片摩‎擦离合器装‎在轴上。

原理图如图‎2：图21——齿轮；2——内摩擦片；3——外摩擦片；4——止推片；5——销；6——调节螺母；7——压块；8——齿轮；9——拉杆；10——滑套；1 1——元宝销；12——螺钉；13——弹簧；14——杠杆；15——制动带；16——制动盘；17——齿条轴；18——齿扇；19——曲柄；20——轴；21——手柄；22——轴；23——销双向摩擦离‎合器、制动器及其‎操纵机构双向多片摩‎擦离合器装‎在轴上。

一、CA6140普通车床传动系统分析与结构组成分析1.性能简介CA6140 型普通车床是普通精度级的万能机床,它适用于加工各种轴类,套筒类和盘类零件上的内外回转表面,以及车削端面。

它还能加工各种常用的公制、英制、模数制和径节制螺纹,以及作钻孔、扩孔、铰孔、滚花等工作。

其加工范围较广,由于它的结构复杂,而且自动化程度低,所以适用于单件小批生产及修配车间。

2.主要部件图1 CA6140普通车床的结构1.主轴箱(床头箱) 它固定在床身的左端。

在主轴箱中装有主轴,以及使主轴变速和变向的传动齿轮,通过卡盘等夹具装夹工件,使主轴带动工件按需要的转速旋转,实现主运动。

2.刀架它装在刀架导轨上,并可沿刀架导轨作纵向移动,刀架部件由床鞍(大拖板)、横拖板、小拖板和四方刀架等组成。

刀架部件是用于装夹车刀,并使车刀作纵向、横向和斜向的运动。

3.尾架它装在床身右端,可沿尾架导轨作纵向位置的调整,尾架的功能1.是用后顶尖支承工件, 还可安装钻头,铰刀等孔加工工具,以进行孔加工,尾架作适当调整,以实现加工长锥形的工件。

4.进给箱它位于床身的左前侧,进给箱中装有进给运动的变速装置及操纵机构,其功能是改变被加工螺纹的螺距或机动进给时的进给量。

它用来传递进给运动，改变进给箱的手柄位置，可得到不同的进给速度，进给箱的运动通过光杠或丝杠传出。

5.溜板箱它位于床身前侧和刀袈部件相连接,它的功能是把进给箱的运动(光杠或丝杠的旋转运动)传递给绐刀架,使刀架实现纵向进给、横纵向进给、快速移动或车螺纹。

6.床身它固定在左右床腿上,它是车床的基本支承元件,是机床各部件的安装基准,是使机床各部件在工作过程中保持准确的相对位置。

7.光杠和丝杠是将运动由进给箱传到溜板箱的中间传动元件。

光杠用于一般车削,丝杠用于车螺纹。

3.传动系统简介图2 CA6140普通车床的传动系统方框图由图2及图2-1-1可知，电动机经主换向机构、主变速机构带动主轴完成主运动。
