通信工程设计及概预算教案

通信线路概预算设计培训教案第一章：通信线路概预算设计概述1.1 培训目标了解通信线路概预算设计的概念及重要性掌握通信线路工程的基本构成和预算设计流程1.2 教学内容通信线路工程的概念与分类通信线路工程的基本构成预算设计在通信线路工程中的作用通信线路概预算设计的基本流程1.3 教学方法讲授案例分析1.4 教学资源教材：通信线路概预算设计基础案例资料：通信线路工程案例1.5 教学评估课堂问答案例分析报告第二章：通信线路工程构成与预算要素2.1 培训目标掌握通信线路工程的主要构成部分熟悉通信线路工程预算的基本要素2.2 教学内容通信线路工程的主要构成部分：杆路、电缆、光缆等通信线路工程预算的基本要素：工程量、材料、人工、设备等2.3 教学方法讲授案例分析2.4 教学资源教材：通信线路概预算设计基础案例资料：通信线路工程案例2.5 教学评估课堂问答案例分析报告第三章：通信线路工程预算设计流程3.1 培训目标掌握通信线路工程预算设计的基本流程3.2 教学内容预算设计前的准备工作工程量计算与材料清单编制人工与设备预算预算审核与调整预算文件的编制与提交3.3 教学方法讲授流程图演示3.4 教学资源教材：通信线路概预算设计基础流程图模板：通信线路工程预算设计流程图3.5 教学评估课堂问答预算设计流程图的绘制第四章：通信线路工程预算编制技巧4.1 培训目标掌握通信线路工程预算编制的技巧与方法4.2 教学内容预算编制的基本原则与方法工程量计算的准确性与合理性材料、人工、设备预算的估算与调整预算文件的规范性与完整性4.3 教学方法讲授案例分析4.4 教学资源教材：通信线路概预算设计基础案例资料：通信线路工程案例4.5 教学评估课堂问答预算编制案例分析报告第五章：通信线路工程预算审核与优化5.1 培训目标掌握通信线路工程预算审核的方法与技巧了解预算优化在工程中的作用与价值5.2 教学内容预算审核的基本方法与流程预算审核的重点与难点预算优化策略与实例分析5.3 教学方法讲授案例分析5.4 教学资源教材：通信线路概预算设计基础案例资料：通信线路工程案例5.5 教学评估课堂问答预算审核与优化案例分析报告第六章：通信线路工程预算案例分析6.1 培训目标学会分析通信线路工程预算案例，提高实际操作能力。

《通信工程设计及概预算》课程标准一、课程基本信息二、课程的性质、目的和任务1.课程性质《通信工程设计与概预算》是电子信息工程技术专业交通通信方向的一门必修课程，本课程结合工程案例，通过项目驱动教学方法使学生能够通过预算的执行和管理机制的建立，最大限度地充分使用、配置、控制、协调、提升可以运用的一切人力、物力、财力、组织、信息资源，取得最大的经济价值、品牌价值、社会价值。

2.目的和任务通过本课程的学习，使学生掌握建设项目的基本概念、建设工程程序、工程造价的相关知识、建设工程定额的相关概念、历史发展过程以及通信建设工程现行定额内容结构，系统地了解现行通信建设工程概、预算编制的方法与基础知识，通信建设工程概、预算的管理与审查的有关内容，并能独立完成通信专业工程的概、预算编制示例。

三、课程教学的基本要求四、课程的教学重点和难点、学时分配教学重点：通信工程设计的流程及设计文件的要求，通信工程识图方法，通信线路一阶段工程预算文件的编制方法。

教学难点：通信工程勘察方法，工程量的计算方法，通信工程概、预算定额的掌握和使用。

课程学时分配一览表五、相关课程的衔接本课程在第三学期开设，其前置课程为《通信基础》、《通信工程制图》，后续课程为《通信工程项目管理与实施》等课程。

六、实验教学七、其它学生成绩包括平时成绩和期末考试成绩，其中，平时成绩占30%，期末考核占70%。

成绩考核方法为过程考核和操作考核两种。

平时成绩为过程考核，包括出勤表现5%、课堂提问5%、实践操作10%、实践报告10%，实训成绩由主讲教师和实训教师根据学生在实训过程中的表现进行现场评价，力求科学全面地评价学生的综合素质。

主要考核学生的实践动手能力、团队协作精神、服从意识等。

期末考试为操作考核，重点考核学生的专业知识水平，试题覆盖全部教学内容。

通过进行项目操作分析，研究考核过程中出现的问题并提出解决的措施，以便在以后的教学过程中进行改进。

即本课程采取考核形式如下:总成绩（100%）=平时成绩（30%）+期末试卷成绩（70%）注：平时成绩包含出勤表现5%、课堂提问5%、实验操作1o%、实验报告质量10%。

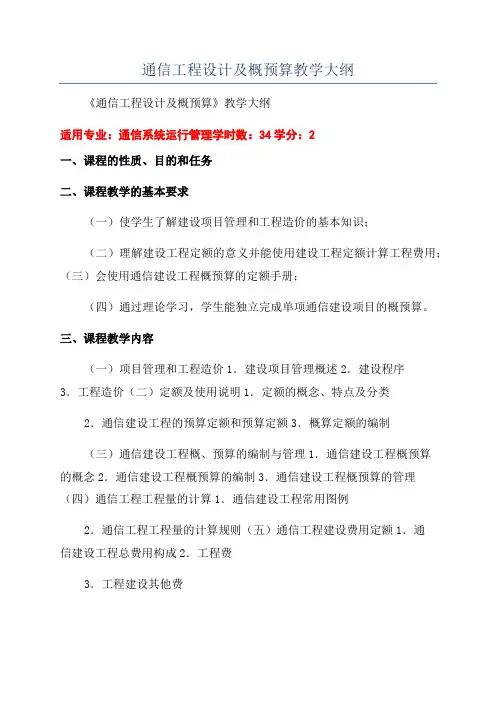

通信工程设计及概预算教学大纲
《通信工程设计及概预算》教学大纲
适用专业：通信系统运行管理学时数：34学分：2
一、课程的性质、目的和任务
二、课程教学的基本要求
（一）使学生了解建设项目管理和工程造价的基本知识；
（二）理解建设工程定额的意义并能使用建设工程定额计算工程费用；（三）会使用通信建设工程概预算的定额手册；
（四）通过理论学习，学生能独立完成单项通信建设项目的概预算。

三、课程教学内容
（一）项目管理和工程造价1．建设项目管理概述2．建设程序
3．工程造价（二）定额及使用说明1．定额的概念、特点及分类2．通信建设工程的预算定额和预算定额3．概算定额的编制
（三）通信建设工程概、预算的编制与管理1．通信建设工程概预算
的概念2．通信建设工程概预算的编制3．通信建设工程概预算的管理（四）通信工程工程量的计算1．通信建设工程常用图例
2．通信工程工程量的计算规则（五）通信工程建设费用定额1．通
信建设工程总费用构成2．工程费
3．工程建设其他费
4．预备费和施工项目承包费（六）概预算文件的组成及编制实例1．概预算文件的组成
2．概预算表格的填写
3.通信工程概预算的编制程序及实例
先修课程：通信概论、通信原理、数据通信、通讯网络和传送线路、计算机网络、移动通信
六、教学参考书
《通信建设工程概预算人员培训教材》通信工程定额质监中心。

通信工程概预算教案1.1.2通用图例图例是用来表示设计意图的符号。

通用图例是指一些限定符号、器件符号及地图符号等，如表4-6、表4-7和表4-8所示。

1.2 通信工程工程量的计算规则1.2.1工程量统计的八大基本原则和工程量计算的基本准则1.2.2通信线路工程量计算规则及举例1.2.3通信设备安装工程量计算规则及举例1.2.1工程量统计的八大基本原则和工程量计算的基本准则1．工程量统计的八大基本原则①工程量计算的主要依据是施工图设计文件、现行预算定额的有关规定及相关资料。

②概、预算人员必须能够熟练的阅读图纸，这是概、预算人员所必须具备的基本功。

浙江交通职业技术学院教案第 1 次，共17 页，第13浙江交通职业技术学院教案第 1 次，共17 页，第14浙江交通职业技术学院教案第 1 次，共17 页，第15图4-12 水平子系统布线示意图6．举例（1）管道（直埋）工作量的统计项目名称：通信线路直埋工程施工图预算已知条件：1、本工程为四类工程，由三级施工企业施工，施工企业基地距施工现场40km。

2、建设用地综合赔补费为10000元/km。

3、由XXX监理公司监理，其监理费率按2.5%取定，工程勘察设计费为建筑安装工程费的2%。

4、不计取“仪器仪表使用费”、“研究试验费”、“生产准备费”、“供电贴费”、“大型施工机械调遣费”、“建设单位贷款利息”、“运土费”、“其他费用”等。

5、设计图纸及说明。

工程路由示意图如图所示。

直埋光缆线路单项工程路由示意图图纸说明如下：a：施工地形为山区，其中硬土区长为810m，其余为砂砾土；b：挖填光缆沟硬土区为“挖夯填”，沟长800m，砂砾土为“挖松填”；c：沟底宽0.30m，沟上口宽0.60m，沟深1.5m；d：光缆为直埋型36芯（单模）光缆，敷设光缆采用人工抬放方式，线路两端各预留10m并与其他光缆进行接续，测试为一个中继段；e：埋式光缆自然弯曲增产系数为0.7%；f：人工顶管10m（硬土区）。
