《建筑图学1》模拟试题

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

建筑制图与识图模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、连续编号B、省略符号C、对称符号D、直径符号正确答案：C2、建筑施工图上一般注明的标高是（）。

A、绝对标高B、相对标高C、要看图纸的说明D、绝对和相对均可正确答案：B3、绘图用三角板有（）种。

A、四种B、二种C、一种D、三种正确答案：B4、围合成室内空间的底面、侧面和顶面称为（）。

A、室内造型B、室内装饰C、室内界面D、室内构造正确答案：C5、（）线表示通过物体的中心线。

A、单点划线B、双点划线C、虚线D、实线正确答案：A6、室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、顶层B、任意层C、本层D、一层正确答案：C7、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、多层结构C、排架结构D、墙结构正确答案：B8、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.9C、0.4D、0.5正确答案：A9、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：B10、主要用来确定新建房屋的位置、朝向以及周边环境的关系的是（）。

A、建筑立面图B、总平图C、建筑平面图D、功能分区图正确答案：B11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰立面图C、装饰平面图D、吊顶平面图正确答案：D12、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、符号B、比例C、线条D、投影视图正确答案：D13、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、8—10mmB、6—10mmC、6—8mmD、4—6mm正确答案：B14、尺寸界线及尺寸线应用（）绘制。

A、细实线B、细单点长画线C、中粗实线D、粗实线正确答案：A15、有关门窗的开关线，下述论点正确的是（）。

建筑识图与构造考试模拟题及答案一、单选题（共65题，每题1分，共65分）1.卷材防水屋面中涂刷冷底子油的作用是()。

A、防止油毡鼓泡B、粘结防水层C、防水D、气密性、隔热性较好正确答案：B2.标高的单位是()A、mB、kmC、mmD、cm正确答案：A3.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

A、箱形基础B、柱下独立基础C、片筏基础D、柱下条基正确答案：C4.在绘制图形时，选择一线宽组，如果细实线的宽度为0.25mm，则粗实线的宽度为()mm。

A、0.5B、0.7C、1.0D、0.35正确答案：C5.为了保证砌体墙的整体性，在砌筑加气混凝土砌块时要错缝搭接，下列说法中正确的是()。

A、搭接长度不应小于砌块长度的1/4B、搭接的同时应在水平灰缝内设2∮4的钢筋网片C、搭接长度不应小于100mmD、搭接长度不应小于砌块长度的1/3正确答案：D6.加气混凝土砌块的竖向灰缝宽度宜为()A、5mmB、10mmC、15mmD、20mm正确答案：D7.医院病房楼疏散楼梯的最小净宽度是()。

A、1.5mB、1.1mC、1.2mD、1.3m正确答案：D8.在建筑总平面图的常用图例中，对于计划扩建建筑物外形用()。

A、中虚线B、点划线C、细实线D、粗实线正确答案：A9.现浇钢筋混凝土楼板的优点是()。

①、适用于平面不规则的建筑②、施工方便、工期短③、强度高④、刚度大A、①②④B、①②③C、②③④D、①③④正确答案：D10.当基础受到冰冻的影响时，将破坏基础结构，因此，必须将基础埋置在冰冻线以下()mm方为合格。

A、100-200mmB、500mmC、200-300mmD、800mm正确答案：A11.屋顶的坡度形成中材料找坡是指()来形成。

A、利用预制板的搁置B、选用轻质材料找坡C、利用结构层D、利用由毡的厚度正确答案：B12.砖基础采用台阶式（等高式）的做法，一般为每2皮砖挑出()的砌筑方法。

建筑施工图中粗实线和细实线的线宽比例是（）。

A：2:1 B：3:1 C：4:1 D：5:1在建筑总平面图中，下列图例分别代表（）A、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物B、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物C、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物D、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物1、图纸中标注的数字和字母的字高应不小于（A）毫米。

A．3.5 B．3.0 C．2.5 D．2.02、直线AB的W面投影反映实长，该直线为( C )。

A.水平线B.正平线C.侧平线D.侧垂线3、下列哪一项不是投影面平行面中水平面的投影特性（ D ）。

A. H面投影反映实形B.V面投影积聚成线C. W面投影积聚成线D.V面投影反映实形4、在正二测轴侧投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（ B ）。

A. 1：1：1B.1：0.5：1C.0.9：1：0.6D.1：1：0.55、下列哪一类不是剖视图中经常采用的画法（ C ）。

A .全剖视图 B.半剖视图C.移出剖视图D.局部剖视图6、下列关于楼梯的描述错误的是（C ）。

A.梯段的坡度不应大于45度B.每跑楼梯的级数不大于18步C.梯段宽度要大于等于平台宽度D.梯井的宽度不大于400mm。

7、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。

A．房屋的总体布局B．房屋的内外形状C.房屋内部的平面布局D．房屋承重构件的布置8、结构施工图包括（C ）等。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图9、结构布置图常用的比例为（D ）。

A．1:200,1:500,1:1000 B．1:5,1:10,1:20C．1:10,1:20,1:50 D．1:50,1:100,1:20010、在结构平面图中，YTB代表构件（C ）A.楼梯板B.预制板C.阳台板D.预应力板11、找到与投影图相对应的几何体，并填写相应的编码。

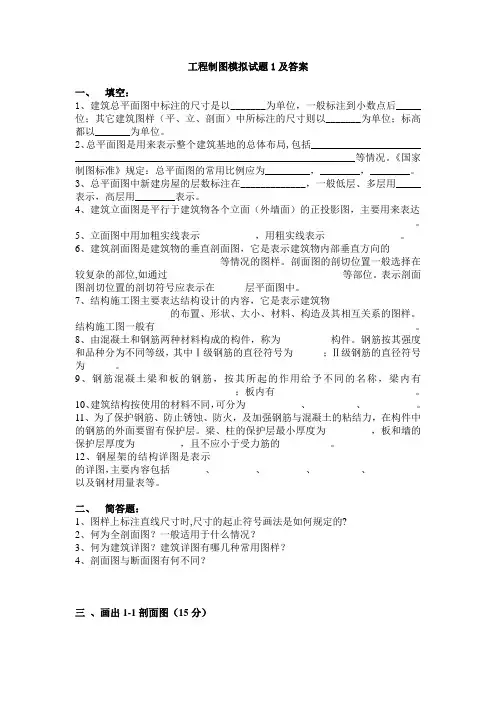

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的内容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

建筑制图（专升本）模拟作业真题题目及答案一、单选题(本部分共55题，每题1分，共55分)1、在土木工程图中有剖切位置符号及编号:，其对应图 2-2为（ )。

A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影参考答案: D2、在重合断面图中，断面轮廓线应采用 ( ) 画出。

A.粗实线B.细实线C.中实线D.虚线参考答案: A3、A0号幅面的图纸其尺寸为（） mm.A.1189×841B.1000×800C.841×594D.594×420参考答案: A4、画图时，粗、细一档实线形形的线宽为（）A.2b、b 、0.5bB.b、0.5b 、0.25bC.b、0.5b 、0.35bD.1.2b 、0.6b 、0.3b参考答案: B5、在土建施工图中，材料图例表示( )。

A.混凝土B.钢筋混凝土C.砖D.三合土参考答案: C6、房屋施工图一般包括建筑施工图、结构施工图以及 ( )。

A.门窗施工图B.设备施工图C.装修详图D.模板详图参考答案: B7、在某一张建施图中，有详图索引其分母 4的含义为 ( C )。

A.图纸的图幅为 4 号B.详图所在图纸编号为 4C.被索引的图纸编号为 4D.详图(节点)的编号为 48、在结构平面图中，构件代号 TB 表示 ( ）A.平板B.阳台板C.预制多孔板D.楼梯板参考答案: D9、结构施工图一般包括施工说明、基础图、各层结构平面图以及 ( )。

A.设备图B.构件详图C.装修图D.门窗构造图参考答案: B10、钢筋混凝土梁详图常用的比例为（ )A.1 : 1、1 :2、1 : 5B.1 : 10、1 : 20、1 : 50C.1 : 100、1 : 150、1 : 200D.1 : 200、1 : 250、1 : 500参考答案: B11、在土建施工图中，尺寸线的线型为 ( )。

A.细实线B.粗实线C.细点划线D.中实线参考答案: A12、在土建工程图中，细点划线一般表示 ( )。

第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．图纸的会签栏一般在（ B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。

A、积聚性B、同素性C、从属性D、定比性5. 填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影（ A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ）A、一般位置直线B、投影面平行线C、投影面垂直线10. 在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C ）A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

建筑制图及识图模拟考试题（附答案）一、单选题（共43题，每题1分，共43分）1.定位轴线采用( )线型。

A、实线B、细点划线C、虚线D、波浪线正确答案：A2.标题栏的位置一般在图幅的( )。

A、右下角B、左下角C、左上角D、右上角正确答案：A3.房屋结构中基础梁的代号为.( )A、JLB、TLC、WLD、LL正确答案：A4.正垂面与侧垂面相变,其交线是( )。

A、侧垂线B、一般线C、网D、水平线正确答案：B5.在施工中,L代表( ).A、柱B、板C、墙D、梁正确答案：D6.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

A、长对正B、高平齐C、宽相等D、三等正确答案：A7.钢筋工程施工中要看懂( )。

A、结构施工图B、土建施工图与结构施工图C、总平面图D、土建施工图正确答案：A8.A2图纸幅面的尺寸规格是( )。

A、594×841B、420×630C、420×594D、297×420正确答案：C9.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C10.H面投影反映形体的( )。

A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C11.如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。

A、半剖面图B、断面图C、阶梯剖面图D、对称剖面图正确答案：A12.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、半剖面图C、局部剖面图D、全剖面图正确答案：B13.正三棱柱的三面投影中,可能有( )三角形。

A、一个B、三个C、没有D、两个正确答案：A14.给水排水工程图常用代号图例中“——J——”表示。

建筑工程CAD模拟考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1、山墙挑檐又称（）。

A、悬山B、硬山C、歇山D、封山正确答案：A2、楼板层的构造说法正确的是（）A、槽形板上不可打洞B、楼板应有足够的强度.可不考虑变形问题C、采用花篮梁可适当提高室内净空高度.D、空心板保温隔热效果好.且可打洞，故常采用正确答案：C3、首层地面垫层为柔性垫层（如砂垫层、炉渣垫层）时，可用于支承（）面层材料。

A、瓷砖B、硬木拼花板C、马赛克D、粘土砖或预制混凝土块正确答案：D4、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、空间结构C、框架结构D、板墙结构正确答案：B5、高层建筑阳台栏杆竖向净高一般不小于（）A、1.1mB、0.8mC、1.3mD、0.9m正确答案：A6、对于有抗震要求的建筑，其墙身水平防潮层不宜采用（）。

A、防水砂浆B、细石混凝土（配3φ6）C、防水卷材正确答案：C7、无障碍设计对坡道坡度的要求是不大于（）。

A、1/12.B、1/10C、1/16D、1/20正确答案：A8、下列砖混结构建筑中不用横墙承重的方案是()。

A、旅馆B、影剧院C、宿舍D、住宅正确答案：B9、吊顶的吊筋是连接（）的承重构件。

A、搁栅与面层B、搁栅和屋面板或楼板等C、主搁栅与次搁栅D、面层与面层正确答案：B10、地下室墙面防水有（）等作法。

A、外贴防水卷材.B、设置多道水平防水层C、外墙采用防水混凝土D、涂沥青两遍正确答案：A11、卷材防水屋面涂刷冷底子油的作用是（）。

A、气密性.隔热性较好B、防止油毡鼓泡C、粘结防水层D、防水正确答案：C12、楼梯构造不正确的是（）A、水泥砂浆面层的楼梯踏步近踏口处.可不做防滑处理B、楼梯踏步的踏面应光洁.耐磨、易于清扫C、楼梯栏杆应与踏步有可靠连接D、水磨石面层的楼梯踏步近踏口处.一般不做防滑处理正确答案：B13、()是塑性破坏，在工程设计和施工通过计算来防止其发生。

2.求二平面的交线MN,并判别可（10建筑制图模拟试卷A解题要求：作图准确、线形分明、标记清楚、保留作图线。

1. （ 1 ）过A 点在三角形ABC 内作一正平线CD; （2）用直角三角形法求BC 的实长。

（10分）3.根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）（16分）b'UIV分析两圆柱（孔）相交的情况，作出其相贯线的投影。

（12分）把正立面图改为半剖面图（7-/剖面图）。

（材料：混凝土）（12分）4.分析屋顶面交线，完成俯视图。

（14分）8.填空题：（12分）（1） ___________________________________________ 房屋施工图由于专业分工不同，可分为图、__________________________________________ 图、 ________ 图。

（2）建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为b、____ b、__ b o（3 ）定位轴线的端部圆的直径为___mm,用_____ 线绘制。

横向定位轴线编号采用______________ 从_____ 至 ___ 顺序编写。

竖向编号采用________________ 从_____ 至____ 顺序编写。

（4）标高分为____ 标高和_____ 标高。

其中______ 标高是以青岛附近的黄海平均海平面为零点作为基准的标高。

______ 标高是以房屋底层室内主要地面为零点作为基准的标高。

1. （1）过A点在三角形ABC内作一正平线CD;2.求二平面的交线并判别可见（10 （2）用直角三角形法求BC的实长。

解题要求：作图准确、线形分明、标记清楚、保留作图线。

根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）2b'分析两圆柱（孔）相交的情况，作出其相贯线的投影。

（12分）把正立面图改为半剖面图（/-/剖面图）。

（材料：混凝土）（12分）4.分析屋顶面交线，完成俯视图。

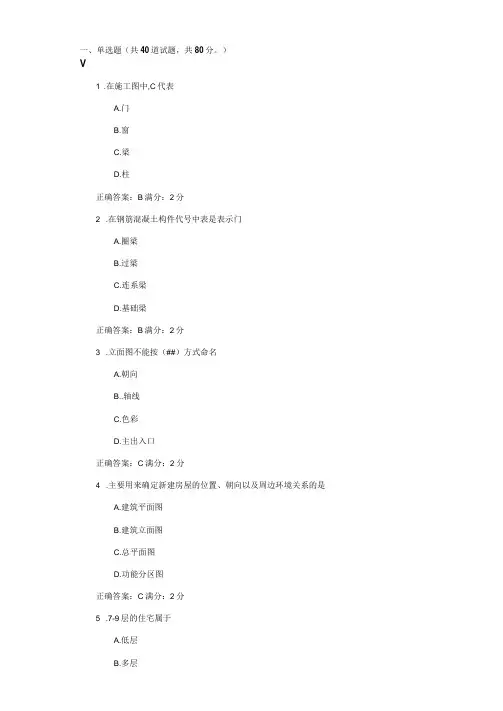

一、单选题（共40道试题，共80分。

）V1 .在施工图中,C代表A.门B.窗C.梁D.柱正确答案：B满分：2分2 .在钢筋混凝土构件代号中表是表示门A.圈梁B.过梁C.连系梁D.基础梁正确答案：B满分：2分3 .立面图不能按（##）方式命名A.朝向B..轴线C.色彩D.主出入口正确答案：C满分：2分4 .主要用来确定新建房屋的位置、朝向以及周边环境关系的是A.建筑平面图B.建筑立面图C.总平面图D.功能分区图正确答案：C满分：2分5 .7-9层的住宅属于A.低层正确答案：C满分：2分6 .房屋建筑制图标准规定，粗实线一般用于A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线D.可见轮廓线及图例线正确答案：A满分：2分7 .基础各部分形状、大小、材料、构造、埋置深度及标号都能通过(##)反映出来A.基础平面图B.基础剖面图C.基础详图D.总平面图正确答案：B满分：2分8 .建筑平面图中的中心线、对称一般应用A.细实线B.细虚线C.细单点长画线D.吸双点画线正确答案：C满分：2分9 .有一栋房屋在图上量得长度为50##m，用的是1:100比例,其实际长度是A. 5mB. 50mC. 500mD. 5000m正确答案：B满分：2分10 .建筑施工图中除了标高用到了m做单位还有(##)用到了m作单位D.总平面图正确答案：D满分：2分11 .水平投影和侧面投影应满足（）的投影规律A.长对正B.宽相等C.高平齐D.长、宽、高都相等正确答案：B满分：2分12 .当比例为1:50时，图上量得长度为30mm，实际长度为触）mA. 1.5B. 15C. 0.15D. 30正确答案：A满分：2分13 .建筑剖面图剖切符号一般应标注在A.标准层平面B.底层平面C.顶层平面D.其他正确答案：B满分：2分14 .关于标高，下列（##）的说法是错误的A.负标高应注一B.正标高应注+C..正标高不注+D.零标高应注正确答案：C满分：2分梃表示示15 .在钢筋混凝土构件代号中A.圈梁B.过梁C.连系梁D.基础梁正确答案：D满分：2分16 .在施工图中,M代表A.窗B.墙C.梁D.门正确答案：D满分：2分17 .建筑施工图中定位轴线端部的圆用细实线绘制，直径为A. 8-10mmB. 11-12mmC. 5-7mmD. 12-14mm正确答案：A满分：2分18 .下列建筑中不属于公共建筑的是A.学校B.旅社C.医院D.宿舍正确答案：D满分：2分19 .结构施工图中的楼梯梁的代号为A. GLB.C. LD. JLE. TL正确答案：D满分：2分20 .梁编号KL5(3##)表示A.框架梁KL5共有3跨，其中一端有悬挑B.框架梁KL5共有5跨，其中两端有悬挑C.框架梁KL5共有4跨，其中一端有悬挑D.框架梁KL5共有4跨，其中两端有悬挑正确答案：A满分：2分21 .标高符号的三角形为等腰直角三角形，高约(##)mmA. 3B. 5C. 6D. 8正确答案：A满分：2分22 .建筑施工图上一般注明的标高是A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上的说明正确答案：B满分：2分23 .建筑物结构承重可分为A.墙承重式框架结构B.墙承重式C.、半框架结构，框架结构D.墙承重式、框架结构、空间结构、半框架结构正确答案：D满分：2分24 .绘图板的工作边为A.短边B.长边C.两边都是D.无工作边正确答案：A满分：2分25 .不属于建筑平面图的是A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面图正确答案：A满分：2分26 .钢筋工程施工中要看懂A.总平面图B.土建施工图C.结构施工图D.土建施工图与结构施工图正确答案：C满分：2分27.图样上的尺寸数字代表的是A.B.、实际尺寸C.、图线的长度尺寸D.、随比例变化的尺寸E.、其他正确答案：A满分：2分28 .结构施工图中的圈梁表示A. GLB. QLC. JLD. KL正确答案：B满分：2分29 .工程图纸一般是采用（##）原理绘制A.中心投影法B.平行投影法C.斜投影图D.正投影图正确答案：D满分：2分30.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为A.纵墙与横墙B.夕卜墙和内墙C.承重墙与非承重墙D.砖墙与钢筋混凝土墙正确答案：B满分：2分31 .正等测轴侧图的轴向缩短系数正确的是A. 1.2B. 1.0C. 0.82D. 0.5正确答案：C满分：2分32 .房屋结构中框架代号为A. KJB. GJC. JD. ZJ正确答案：A满分：2分33 .一级建筑的耐久年限为（##）年A. 15-25B. 25-50C. 50-100D. 100以上正确答案：D满分：2分34 .下列叙述中不正确的是A.3%表示长度为100.高度为3的坡度倾斜度B.指北针一般画在总平面图和底层平面图上C.总平面图中的尺寸单位为毫米，标高尺寸单位为米D.总平面图的所有尺寸单位均为米，标注至小数点后二位正确答案：C满分：2分35 .在施工中,L代表A.板B.柱C.梁D.墙正确答案：C满分：2分36 .填充不得穿越尺寸数字，不可避免时。

建筑制图与识图模考试题+参考答案一、单选题（共40题，每题1分，共40分）1、（）是最常用的正投影制图工具。

A、卷式图柜B、图纸架C、丁字尺与三角板D、排笔正确答案：C2、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）。

A、400mmB、300mmC、200mmD、100mm正确答案：C3、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。

A、水电图B、机械图C、正立投影图D、家具图正确答案：C4、标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、SΦB、RC、巾D、SR正确答案：D5、剖视的剖切符号应由剖切位置线及（）组成,均以粗实线排列。

A、转折线B、引出线C、延展线D、剖视方向线正确答案：D6、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于（）mm oA、2.5B、3C、1.5D、4正确答案：A7、建筑物的墙体根据其受力特征分为承重墙和（）oA、墙面B、非承重墙C、多层D、高层正确答案：B8、三棱尺有（）种比例刻度。

A、2B、6C、3D、4正确答案：B9、掌握基本的（）法则，是绘制轴侧效果图的基础。

A、二点透视B、透视制图C、俯视图D、轴测图正确答案：D10、顶棚平面图的基本内容不包括（）oA、标明门窗的样式、尺寸B、标明灯具名称、规格、位置或间距C、标明顶棚吊顶装饰造型样式、尺寸及标高D、说明顶棚所用材料及规格正确答案：A11、为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、文字B、内视符号C、字母D、箭头正确答案：B12、每个图样一般都是由（）种宽度的图线组成。

A、4B、1C、3D、2正确答案：C13、尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、下方中部C、上方左侧D、上方右侧正确答案：A14、关于标高，下面（）说法是错误的。

A、零标高应注“土”B、正标高必须注“+”C、正标高可不应注“+”D、负标高应注正确答案：B15、图样上的尺寸标注，不包括（）。

自考建筑制图考试题及答案建筑制图是建筑工程领域中非常重要的一门课程，它涉及到建筑物的设计、施工和维护等多个方面。

以下是一套模拟的自考建筑制图考试题及答案，供考生参考。

一、选择题（每题2分，共20分）1. 建筑制图中，比例尺1:100表示实际距离与图上距离的比例关系为：A. 实际距离是图上距离的100倍B. 图上距离是实际距离的100倍C. 实际距离与图上距离相等D. 实际距离是图上距离的1/100答案：D2. 在建筑平面图中，墙体通常用什么线型表示？A. 实线B. 虚线C. 点画线D. 双点画线答案：A3. 以下哪个视图不是建筑三视图的一部分？A. 平面图B. 立面图C. 剖面图D. 透视图答案：D4. 建筑制图中，尺寸标注的目的是为了：A. 美观B. 确定建筑物的精确位置C. 确定建筑物的尺寸和位置D. 确定建筑物的材质答案：C5. 以下哪个符号不是建筑制图中常见的符号？A. 指北针B. 标高符号C. 索引符号D. 电路图符号答案：D二、填空题（每空2分，共20分）6. 建筑制图中，________是用来表示建筑物内部空间的平面图。

答案：平面图7. 在建筑立面图中，________是用来表示建筑物的高度和外观特征的。

答案：标高8. 建筑剖面图是通过________来展示建筑物内部结构的一种视图。

答案：剖切9. 建筑详图的比例通常比基本图的比例________，以便更清晰地展示细节。

答案：大10. 在建筑制图中，________是用来表示建筑物的水平方向的视图。

答案：平面图三、简答题（每题10分，共30分）11. 简述建筑制图中尺寸线、尺寸界线和标注尺寸三者之间的关系。

答案：在建筑制图中，尺寸线是一条细实线，用来连接被标注的物体或要素。

尺寸界线是一系列短划线，垂直于尺寸线，用来表示尺寸线与被标注物体之间的距离。

标注尺寸是具体的数值，表示物体的实际大小，通常标注在尺寸线上方或旁边。

12. 描述建筑平面图中墙体、门窗和楼梯的表示方法。

建筑绘图基础单元测试题及答案一、选择题（每题2分，共20分）1. 建筑绘图中，下列哪一项不是基本的绘图工具？A. 圆规B. 三角板C. 直尺D. 计算器2. 在建筑绘图中，下列哪个单位不是常用的长度单位？A. 米B. 厘米C. 毫米D. 英寸3. 建筑平面图通常表示建筑的哪个面？A. 顶面B. 底面C. 前面D. 侧面4. 建筑立面图主要展示的是建筑的哪个方向的视图？A. 正面B. 侧面C. 背面D. 顶面5. 建筑剖面图是通过什么方式来展示建筑内部结构的？A. 投影C. 剖切D. 旋转6. 建筑绘图中，比例尺的作用是什么？A. 确定图的大小B. 确定图的精确度C. 确定图的美观度D. 确定图的复杂度7. 建筑绘图中，以下哪个术语与建筑的垂直度无关？A. 垂直线B. 铅垂线C. 正交线D. 水平线8. 在建筑绘图中，下列哪个符号通常用来表示门？A. ∆B. □C. ○D. ∇9. 建筑绘图中，下列哪个符号通常用来表示窗？A. ∆B. □C. ◯D. ∇10. 建筑绘图中，以下哪个术语表示建筑物的外墙？A. 内墙B. 外墙D. 承重墙答案：1. D2. D3. B4. B5. C6. B7. C8. B9. C 10. B二、填空题（每空1分，共10分）1. 建筑绘图中，常用的比例尺有1:50、1:100、______等。

答案：1:2002. 在建筑平面图中，墙体通常用______线表示。

答案：粗实线3. 建筑立面图中，通常使用______来表示建筑物的高度。

答案：标高4. 建筑剖面图中，剖面线通常用______线表示。

答案：虚线5. 在建筑绘图中，______是用来表示建筑元素的尺寸。

答案：尺寸线6. 建筑绘图中，______是用来表示建筑元素的定位。

答案：轴线7. 建筑绘图中，______是用来表示建筑元素的材质或颜色。

答案：图例8. 建筑绘图中，______是用来表示建筑元素的编号。

答案：索引9. 建筑绘图中，______是用来表示建筑元素的详细尺寸。

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“——J——”表示（ C ）。

A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“——RJ——”表示（ A ）。

A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“——W——”表示（ C ）。

A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“——F——”表示（ B ）。

A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。

A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是（ B ）。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。

A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。

A、mmB、cmC、mD、km9、下列叙述中不正确的是（ C ）。

A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是（ A ）。

A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图11、描述建筑剖面图，下列说法正确的是（ C ）A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。

A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（ D ）。

A、-9.600B、5.700C、±0.000D、-3.900 -9.6+(9.6-3.9)=-3.914、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。

2022年建筑工程识图考试模拟试题1姓名年级学号题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分一、单选题1.工程建筑类型为：（）A.工业建筑B.农业建筑C.公共建筑D.居住建筑√2.工程结构类型为：（）A.砖混结构B.框架结构C.框剪结构√D.剪力墙结构3.工程的建筑层数为：（）A.8B.9 √C.10D.114.工程框架抗震等级为：（）A.3B.4 √C.6D.75.工程的建筑安全等级为（）A.一B.二√C.三D.四6.工程的建筑主体屋面板顶高度为：（）A.27.000mB.27.200m √C.28.500mD.31.300m7.工程的墙身防潮层在室内地坪下：（）A.20mmB.50mmC.60mm √D.120mm8.一层大门朝向的为：（）A.东B.西C.南D.北√9.室外标高为：（）A.±0.000B.0.200C.-0.050D.-0.200 √10.室外散水宽度为：（）A.600mmC.800mm √D.900mm11.室外坡道做法中，混凝土的强度等级为：（）A.C.15 √B.C.20C.C.25D.C.1012.1号轴线前的附加轴线应表示为：（）A.1/1B.01/1C.1/01 √D.0/113.一层外墙墙厚为：（）A.100mmB.120mmC.200mm√D.240mm14.一层出入口大门为：（）A.M1225√B.D.K1225C.TLM1826D.乙FM115.一层楼梯的踏步个数为：（）A.8B.9C.16√D.1816.电梯井底标高为：（）A.-1.900B.-1.600D.±0.000√17.本工程室内外高差为（）A.0mB.-0.2mC.-0.15mD.0.2m√18.一层外墙装饰为：（）A.灰色面砖B.深灰色面砖√C.银白色涂料D.白色涂料19.门厅雨篷的面标高为（）A.2.700mB.2.800m√C.3.000mD.3.600m20.二层楼面的工程标高为：（）A.±0.000B.2.800C.3.000√D.3.60021.出入口大门上的雨蓬挑出外墙的距离为：（）A.1000mmB.1100mm√C.1200mmD.900mm22.住宅窗台低于（）m时应做防护措施。
