1.1-交换机知识点复习(一)

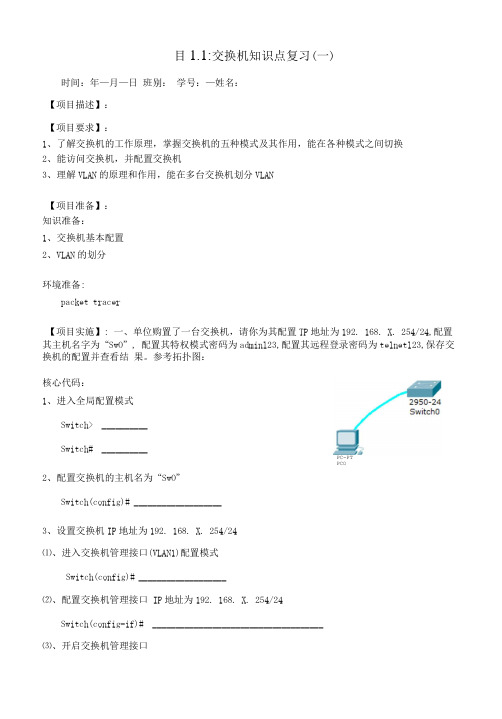

目1.1:交换机知识点复习(一)时间：年—月—日班别：学号：—姓名：【项目描述】：【项目要求】：1、了解交换机的工作原理，掌握交换机的五种模式及其作用，能在各种模式之间切换2、能访问交换机，并配置交换机3、理解VLAN的原理和作用，能在多台交换机划分VLAN【项目准备】：知识准备：1、交换机基本配置2、V LAN的划分环境准备:packet tracer【项目实施】: 一、单位购置了一台交换机，请你为其配置TP地址为192. 168. X. 254/24,配置其主机名字为“SwO”, 配置其特权模式密码为adminl23,配置其远程登录密码为telnetl23,保存交换机的配置并查看结果。

参考拓扑图：核心代码：1、进入全局配置模式Switch> __________Switch# __________2、配置交换机的主机名为“SwO”Switch(config)# ___________________3、设置交换机IP地址为192. 168. X. 254/24⑴、进入交换机管理接口(VLAN1)配置模式Switch(config)# ___________________⑵、配置交换机管理接口IP地址为192. 168. X. 254/24Switch(config-if)# _____________________________________ ⑶、开启交换机管理接口PC-PT PCOSwitch(config-if)# __________________________________核心代码:PCO>telnet 192. 168. *. 254SwO (config)# 制创建VLAN200£0/1 /950-24^<SwitchO< IP: 192. 168. *.254SwO(config-vlan)#⑷、返同到全局配置模式Switch(config-if)# _____________________________________ 4、 设置交换机特权模式密码为adn 】inl23Swi tch (conf i g) # ________________________________ 5、 配置交换机远程登录密码为telnetl23⑴、进入vty 配置端口，启用第0・3条线路Swi tch(config)# _________________________________设置远程登录密码Swi tch (config-1i no)# ___________________________⑶、返回全局配置模式Switch (config-1ine)# _____________________________ 6、保存查看结果Switch (config) #//返回特权模式 Switch#〃保存交换机设置 Swi tch#//查看配置信息二、测试从PC0远程登录已经配置好的交换机，为交换机划分VLAN,接口 12-22划分到vlan200, 查看划分VLAN 的结果并截图。

交换机技术基础知识交换技术可分为：端口交换、帧交换和信元交换。

下面是整理的交换机技术基础知识，希望对你有帮助!1.端口交换技术端口交换技术最早出现在插槽式的集线器中，这类集线器的背板通常划分有多条以太网段(每条网段为一个广播域)，不用网桥或路由连接，网络之间是互不相通的。

以大主模块插入后通常被分配到某个背板的网段上，端口交换用于将以太模块的端口在背板的多个网段之间进行分配、平衡。

根据支持的程度，端口交换还可细分为：模块交换：将整个模块进行网段迁移。

端口组交换：通常模块上的端口被划分为若干组，每组端口允许进行网段迁移。

端口级交换：支持每个端口在不同网段之间进行迁移。

这种交换技术是基于OSI第一层上完成的，具有灵活性和负载平衡能力等优点。

如果配置得当，那么还可以在一定程度进行容错，但没有改变共享传输介质的特点，自而未能称之为真正的交换。

2.信元交换技术ATM技术采用固定长度53个字节的信元交换。

由于长度固定，因而便于用硬件实现。

ATM采用专用的非差别连接，并行运行，可以通过一个交换机同时建立多个节点，但并不会影响每个节点之间的通信能力。

ATM还容许在源节点和目标、节点建立多个虚拟链接，以保障足够的带宽和容错能力。

ATM采用了统计时分电路进行复用，因而能大大提高通道的利用率。

ATM的带宽可以达到25M、155M、622M甚至数Gb的传输能力。

但随着万兆以太网的出现，曾经代表网络和通讯技术发展的未来方向的ATM技术，开始逐渐失去存在的意义。

3.帧交换技术帧交换是目前应用最广的局域网交换技术，它通过对传统传输媒介进行微分段，提供并行传送的机制，以减小冲突域，获得高的带宽。

一般来讲每个公司的产品的实现技术均会有差异，但对网络帧的处理方式一般有以下几种：直通交换：提供线速处理能力，交换机只读出网络帧的前14个字节，便将网络帧传送到相应的端口上。

存储转发：通过对网络帧的读取进行验错和控制。

前一种方法的交换速度非常快，但缺乏对网络帧进行更高级的控制，缺乏智能性和安全性，同时也无法支持具有不同速率的端口的交换。

交换机的基础知识1.1 交换机简介交换机是计算机网络中的关键设备，用于连接各种网络设备，实现数据的高效传输。

与集线器不同，交换机能够根据MAC地址学习和过滤数据，提高网络性能和安全性。

1.2 交换机的工作原理交换机在数据链路层工作，根据目标设备的MAC地址将数据包从源端口传送到目标端口。

通过建立MAC地址表，交换机能够学习设备的物理位置，实现更快速、精准的数据传输。

二、交换机的基本配置2.1 连接交换机在使用交换机之前，首先要通过网线将计算机或其他网络设备与交换机连接。

确保连接的网线正常，端口指示灯亮起，表示连接正常。

2.2 登录交换机要配置交换机，首先需要登录到其管理界面。

通常，我们可以通过Telnet或串口连接来进行登录。

确保登录时使用的用户名和密码是正确的，以确保获取管理员权限。

三、交换机的基本命令3.1 查看端口状态在交换机上，了解端口的状态是很重要的。

使用以下命令可以查看端口的工作状态和连接情况：bashCopy codeshow interfaces status这个命令会列出所有端口的详细信息，包括端口的速度、双工模式以及连接状态。

3.2 配置VLAN虚拟局域网（VLAN）是交换机中一个重要的概念，通过将不同的端口划分到不同的VLAN中，可以实现逻辑上的隔离。

以下是配置VLAN的简单命令：bashCopy codevlan databasevlan 10vlan 20exit这个命令序列会创建两个VLAN（ID为10和20）。

3.3 配置端口将端口划分到特定的VLAN中是常见的配置任务。

使用以下命令可以完成这个操作：bashCopy codeinterface fastEthernet 0/1switchport mode accessswitchport access vlan 10这个命令将交换机的端口FastEthernet 0/1配置为访问模式，并划分到VLAN 10中。

3.4 保存配置在完成配置后，务必将配置保存到交换机的非易失性存储中，以便在重新启动后配置依然生效：bashCopy codewrite memory这个命令将当前的运行配置保存到交换机的闪存中。

交换机功能概述（核心和接入）（1）1.1.1.1 锐捷核心交换机产品概述RG-S5750-H系列交换机是锐捷网络新推出的高性能、强安全、集成多业务的新一代以太网交换机，该系列交换机采用业界超前硬件架构设计，搭载锐捷网络新的RGOS11.X模块化操作系统，提供更大的表项规格、更快的硬件处理性能、更便捷的操作使用体验。

RG-S5750-H系列提供灵活的千兆接入及高密度的万兆端口扩展能力，全系列交换机均固化4端口万兆光，采用双扩展槽设计，支持高密、高性能端口上行能力。

充分满足用户高密度接入和高性能汇聚的需求。

RG-S5750-H系列交换机以极高的性价比为大型网络汇聚、中小型网络核心、数据中心服务器接入提供了高性能、完善的端到端的服务质量、灵活丰富的安全设置，最大化满足高速、安全、智能的企业网需求。

RG-S5750-H系列交换机具备内置AC功能，实现有线无线一体化集成，最大可管理256个AP，同时支持集群功能，在主AC故障后可以切换到备AC，当主AC故障恢复后可切换回主AC。

产品特性高性能、高扩展性RG-S5750-H系列交换机固化4端口万兆光，可根据用户需要灵活选择不同数量的万兆光口，完全满足大型企业园区网汇聚或中小型网络核心部署需求。

可支持高达64K的MAC地址容量IPv4/IPv6双协议栈多层交换硬件支持IPv4/IPv6双协议栈多层线速交换，硬件区分和处理IPv4、IPv6协议报文，可根据IPv6网络的需求规划网络或者维持网络现状，提供灵活的IPv6网络通信方案。

支持丰富的IPv4路由协议，包括静态路由、RIP、OSPFv2、IS-ISv4、BGP4等，满足不同网络环境中用户选择合适的路由协议灵活组建网络。

同时支持丰富的IPv6路由协议，包括静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等，不论是在升级现有网络至IPv6网络，还是新建IPv6网络，都可灵活选择合适的路由协议组建网络。

交换机及路由器基础知识及配置交换机及路由器基础知识及配置
章节一、交换机基础知识
1.1 交换机的定义和作用
1.2 交换机的分类和类型
1.3 交换机的工作原理
1.4 交换机的特点和优点
1.5 交换机的常见问题及故障排除方法
章节二、交换机配置和管理
2.1 交换机的初始化设置
2.2 VLAN的配置和管理
2.3 交换机端口的配置和管理
2.4 交换机的安全配置
2.5 交换机的性能优化和监控
章节三、路由器基础知识
3.1 路由器的定义和作用
3.2 路由器的分类和类型
3.3 路由器的工作原理
3.4 路由器的特点和优点
3.5 路由器的常见问题及故障排除方法章节四、路由器配置和管理
4.1 路由器的初始化设置
4.2 路由器接口的配置和管理
4.3 路由器的路由配置和管理
4.4 路由器的安全配置
4.5 路由器的性能优化和监控
附件：
本文档附带以下附件供参考：
1、交换机配置示例文件
2、路由器配置示例文件
3、相关网络拓扑图示
法律名词及注释：
1、VLAN（Virtual Local Area Network）- 虚拟局域网，是一
种将物理局域网划分成逻辑上的多个虚拟局域网的技术。

2、故障排除方法 - 指在设备或系统出现问题时，通过一系列
的技术手段和方法来确定问题原因，并进行修复和解决的过程。

3、性能优化和监控 - 指通过对网络设备性能进行监控和调优，以提高网络的稳定性、可靠性和性能表现。

1.1.1.1 锐捷核心交换机产品概述RG-S5750-H系列交换机是锐捷网络新推出的高性能、强安全、集成多业务的新一代以太网交换机，该系列交换机采用业界超前硬件架构设计，搭载锐捷网络新的RGOS11.X模块化操作系统，提供更大的表项规格、更快的硬件处理性能、更便捷的操作使用体验。

RG-S5750-H系列提供灵活的千兆接入及高密度的万兆端口扩展能力，全系列交换机均固化4端口万兆光，采用双扩展槽设计，支持高密、高性能端口上行能力。

充分满足用户高密度接入和高性能汇聚的需求。

RG-S5750-H系列交换机以极高的性价比为大型网络汇聚、中小型网络核心、数据中心服务器接入提供了高性能、完善的端到端的服务质量、灵活丰富的安全设置，最大化满足高速、安全、智能的企业网需求。

RG-S5750-H系列交换机具备内置AC功能，实现有线无线一体化集成，最大可管理256个AP，同时支持集群功能，在主AC故障后可以切换到备AC，当主AC故障恢复后可切换回主AC。

产品特性高性能、高扩展性RG-S5750-H系列交换机固化4端口万兆光，可根据用户需要灵活选择不同数量的万兆光口，完全满足大型企业园区网汇聚或中小型网络核心部署需求。

可支持高达64K的MAC地址容量IPv4/IPv6双协议栈多层交换硬件支持IPv4/IPv6双协议栈多层线速交换，硬件区分和处理IPv4、IPv6协议报文，可根据IPv6网络的需求规划网络或者维持网络现状，提供灵活的IPv6网络通信方案。

支持丰富的IPv4路由协议，包括静态路由、RIP、OSPFv2、IS-ISv4、BGP4等，满足不同网络环境中用户选择合适的路由协议灵活组建网络。

同时支持丰富的IPv6路由协议，包括静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等，不论是在升级现有网络至IPv6网络，还是新建IPv6网络，都可灵活选择合适的路由协议组建网络。

虚拟交换单元（VSU，Virtual Switching Unit）支持虚拟交换单元技术（VSU，Virtual Switch Unit）即虚拟交换单元技术。

二、交换机功能介绍——IGMP Snooping
IGMP Snooping 的工作原理
运行IGMP Snooping的二层设备通过对收到的IGMP报文进行分析，为端口和MAC组 播地址建立起映射关系，并根据这样的映射关系来转发组播数据。
IGMP Snooping 的相关端口
（1）路由端口 交换机上朝向三层组播设 备(DR或IGMP查询器)一侧 的端口。 （2）成员端口 又称组播成员端口，表示 交换机上朝向组播组成员 一侧的端口。
二、交换机功能介绍
1、VLAN管理
2、ACL
3、IGMP 4、DHCP 5、端口管理
二、交换机功能介绍——VLAN管理
什么是VLAN？
虚拟局域网，Virtual Local Area Network，虚拟局域网是一 种通过将局域网内的设备逻辑地 而不是物理地划分成一个个网段 从而实现虚拟工作组的技术。
报告
普遍组查询
成员报告
特定组查询：相比v1增加了特定组播组的查询 离开报文：相比v1增加了组播成员离开机制 成员报告(6种类型，相比v1和v2增加了对组播源 普遍组查询 的控制): （1）Mode-is-Include（G，S） 特定组查询 （2）Mode-is-Exclude（G，S） IGMP v3 （3）Change-to-Include（G，S） （4）Change-to-Exclude（G，S） 特定源组查询：相比v1和v2增加了对组播源的 （5）Allow-new-source（G，S） 控制 （6）Block-old-source（G，S）
交换机运 行IGMP Snooping 前后对比:
运行IGMP Snooping后
二、交换机功能介绍——IGMP Snooping

交换机的端口类型
固定端口
具有固定配置的物理端口，通常用于连接计算机 或其他设备。
动态端口
可通过软件进行配置的端口，可动态地与其他设 备建立连接。
管理端口
用于连接交换机管理控制台的管理端口，可通过 该端口进行配置和管理交换机。
交换机的硬件连接方式
01
级联
通过交换机之间的物理连接将多个交换机连接在一起，实现更高速的
数据传输。
02
堆叠
通过将多个交换机作为一个逻辑交换机来管理和运行，实现可扩展性
和灵活性。
03
集群
将多台交换机通过高速背板连接在一起，作为一个单一的系统进行管
理和运行，实现高性能和高可用性。
03
交换机的软件配置
交换机的系统软件
交换机系统架构
交换机软件系统的基本架构和组成。
系统软件升级与更新
系统软件的升级和更新方法及注意事项。
交换机培训资料
xx年xx月xx日
目录
• 交换机的基本概念 • 交换机的硬件组成 • 交换机的软件配置 • 交换机的性能优化 • 交换机的应用场景 • 交换机的发展趋势和前景
01
交换机的基本概念
交换机的定义和作用
交换机定义
交换机是一种基于MAC地址识别，能完成封装、转发数据包 功能的网络设备。
交换机作用
负载均衡
通过配置负载均衡策略，将网络流量分散到多个 交换机上，提高整体性能。
定期维护
定期对交换机进行维护和检查，确保其正常运转 ，及时排除故障和隐患。
05
交换机的应用场景
企业网络中的应用
企业网络中的交换机通常被用于连接各个楼层、建筑物和远 程办公室，提供高速数据传输和信息交流。

交换机的知识点一、交换机的概念交换机是一种用来连接多个网络设备的网络基础设施设备，它的作用在于把两台电脑之间的信息进行递送和转发，从而实现电脑之间通信。

交换机通过物理端口（口）的连接实现电脑之间的通信。

根据不同的应用场景，交换机还可以分为交换机（Switch）和路由器（Router）。

二、交换机的功能1、通信功能：通过交换机，可以实现两个或多个网络设备之间的交互，实现数据的收发；2、安全功能：交换机可以根据MAC地址，过滤掉网络数据包，从而保护网络安全；3、VLAN功能：交换机可以实现VLAN技术，可以将多个端口连在一起，形成一个逻辑单元；4、Quality of Service（QoS）功能：交换机可以根据数据流动特性，实现QoS分配功能，为各类应用提供优先通信服务；5、管理功能：交换机可以进行远程管理，实现交换机的配置、状态监测、运行日志等功能，便于网络管理员进行网络管理。

三、交换机的分类1、按交换类型分类：交换机可以分为交换机（Switch）、路由器（Router）和中继器（Repeater）；2、按交换速率分类：交换机可以分为千兆交换机、万兆交换机和百兆交换机；3、按网络结构分类：交换机可以分为以太网交换机、光纤交换机、SAN交换机等；4、按网络类型分类：交换机可以分为笔记本交换机、桌面交换机、接入交换机（Formula Switch）、核心交换机（Core Switch）以及智能交换机等。

四、交换机的应用1、企业内网：企业内网是一个典型的以交换机为基础设备的网络系统，它可以实现不同部门之间的资源共享和信息交换，从而提高企业的运营效率；2、宽带接入：交换机可以实现宽带接入的功能，可以实现多个宽带复用的功能，并且可以实现网络负载的均衡；3、多媒体传输：交换机可以实现多媒体的实时传输，它可以通过QoS功能实现多媒体信号的优先级，以确保多媒体信号的质量；4、云计算中心：云计算中心使用交换机来实现网络的连接，并且可以实现高带宽、低延时的网络环境，便于云计算的实施。

集线器的数据传输方式是广播（broadcast）方式，即所有端口 处在一个冲突域中；而交换机的数据传输一般只发生在源端口和目的 端口之间，即交换机的每个端口处在不同的冲突域。 （3）带宽占用方式不同
集线器所有端口共享集线器的总带宽，而交换机的每个端口都具 有自己独立的带宽。 （4）传输模式不同
集线器采用半双工方式进行数据传输；交换机采用全双工方式来 传输数据。
2.2.1 交换机的分类
根据传输介质、传输速度以及发展历史上看，局域网 交换机有这样一些类型：
• 以太网交换机 • 快速以太网交换机 • 千兆以太网交换机 • 万兆以太网交换机 • FDDI交换机 • ATM交换机 • 令牌环交换机 • ……
2.2.1 交换机的分类
从规模与应用上分为 企业级交换机 部门级交换机 工作组交换机
2.1.3 交换机与集线器（HUB）的主要区别
总结：
交换机与集线器有着本质的不同，无论在工作 层次、通讯方式、传输速度和可管理性上，都都 存在明显的差别，交换机与集线器相比具有无与 伦比的优势。目前，交换机已经成为组网中的普 遍使用的网络连接设备，而集线器已经逐渐在退 出历史舞台。
2.2 交换机的分类与性能指标
汇聚层（distribution layer）
汇聚层交换机用于汇聚接入层交换机 的流量，并上连至核心层交换机。一般采 用3层交换机，比如Cisco 3550系列、华 为的Quidway S3526E等。这类交换机一 般具有一定数量的高速端口，以提供较高 的数据吞吐能力。
3层式交换网络拓扑结构
双冗余热备份网络拓扑结构
(2)端口多。交换机得端口密度远大于网桥。
(3)功能强大。交换机除了转发/过滤的功能，还有诸多管理 功能，如网络管理协议的支持、虚拟局域网的划分等。

交换机基本知识交换机知识入门交换机是日常生活工作中经常用到的物品，但不少人队交换机基本知识却不是很了解，本文从交换机的起源、类型、应用、交换方式等方面介绍了交换机基本知识（入门知识），希望对大家有所帮助。

交换机定义什么是交换机？交换机英文名称为Switch，也称为交换式集线器，交换机是构建网络平台的“基石”，又称网络开关它是一种基于MAC地址(网卡的硬件标志)识别，能够在通信系统中完成信息交换功能的设备。

其工作原理可以简单地描述为“存储转发”四个字。

因为交换机支持“全双工”模式，所以B在接收A发送数据的同时，还可以向A或其他的计算机发送数据。

如果在MAC地址中没有B的地址信息，那么交换机可以通过“MAC地址学习”功能将连接到自身的B计算机MAC地址记住，形成一个节点与MAC地址的对应表。

交换和交换机最早起源于电话通讯系统（PSTN），我们现在还能在老电影中看到这样的场面：首长（主叫用户）拿起话筒来一阵猛摇，局端是一排插满线头的机器，戴着耳麦的话务小姐接到连接要求后，把线头插在相应的出口，为两个用户端建立起连接，直到通话结束。

这个过程就是通过人工方式建立起来的交换。

当然现在我们早已普及了程控交换机，交换的过程都是自动完成。

交换机的类型交换机类型的了解是交换机的基本知识，必须掌握。

交换机有多种分类方式：从网络覆盖范围划分交换机可以分为以下两类：广域网交换机和局域网交换机根据传输介质和传输速度分：以太网交换机、快速以太网交换机、千兆以太网交换机、10千兆以太网交换机、ATM交换机、FDDI交换机和令牌环交换机。

根据交换机应用网络层次划分企业级交换机、校园网交换机、部门级交换机和工作组交换机、桌机型交换机。

根据交换机端口结构划分固定端口交换机和模块化交换机。

根据工作协议层划分第二层交换机、第三层交换机和第四层交换机根据是否支持网管功能划分网管型交换机和非网管理型交换机交换机的应用作为局域网的主要连接设备，交换机成为应用普及最快的网络设备之一。

交换机知识点总结一、交换机概述交换机是一种网络设备，用于在局域网(LAN)内实现数据包的转发和交换，将数据包从源地址传输给目标地址。

交换机能够学习和存储网络中所有连接设备的MAC地址，并根据这些地址建立转发表，从而提高数据包的传输效率和网络质量。

交换机通常用于构建局域网，提供高速、稳定的数据交换服务。

二、交换机的工作原理1. MAC地址在局域网中，每个网络设备都有唯一的MAC地址，用于标识设备在网络中的位置。

交换机通过学习和存储MAC地址，建立转发表，实现数据包的转发和交换。

2. 数据包的转发和交换当一台设备要发送数据包时，交换机会根据转发表，将数据包从源地址转发到目标地址。

交换机会在转发表中查找目标设备的MAC地址，然后将数据包发送到目标设备的接口。

3. 交换机的转发方式交换机的转发方式主要包括存储转发和直通转发。

存储转发是指交换机接收整个数据包后再进行处理和转发，而直通转发是指交换机在接收到目标地址后立即进行转发。

4. 交换机的工作模式交换机的工作模式主要包括半双工和全双工。

在半双工模式下，交换机只能同时进行发送或接收数据包，而在全双工模式下，交换机可以同时进行发送和接收数据包，提高了数据传输的效率。

三、交换机的类型1. 交换机的分类根据交换机的用途和性能，可以将交换机分为企业级交换机、工业级交换机、家用交换机、SOHO交换机等。

2. 交换机的功能交换机可以根据其功能分为三层交换机、二层交换机和一层交换机。

三层交换机可以实现网络层路由功能，二层交换机主要用于数据链路层的传输，一层交换机主要用于物理层的传输。

3. 交换机的规模交换机根据规模的大小，可以分为小型交换机、中型交换机和大型交换机。

小型交换机规模比较小，适用于小型公司和个人用户，而大型交换机适用于大型企业和数据中心。

四、交换机的管理和配置1. 交换机的管理方式交换机可以通过Web界面、CLI命令行和SNMP等方式来进行管理和配置。

Web界面是一种图形化界面，便于用户进行管理和配置，CLI命令行是通过命令行来进行管理和配置，SNMP是一种网络管理协议，可以远程监控和管理交换机。

交换机基础介绍
2010-2-23
交换机概述
• 交换机(英文:Switch，意为“开关”)是一
种用于电信号转发的网络设备。它可以为 接入交换机的任意两个网络节点提供独享 的电信号通路。
交换机必备基础知识
• • • • • • •
端口数 传输速度 端口类型 模块化槽数 背板带宽 包转发率 MAC地址表
•
8、VLAN支持（一）
•
VLAN，中文名为"虚拟局域网"， VLAN是一种将局域网（LAN）设 备从逻辑上划分（注意，不是从物理上划分）成一个个网段（或者说 是更小的局域网LAN），从而实现虚拟工作组（单元）的数据交换技
术。
8、VLAN支持（二）
•
由VLAN的特点可知，一个VLAN内部的广播和单播流量 都不会转发到其他VLAN中，从而有助于控制流量、减少 设备投资、简化网络管理、提高网络的安全性。 • VLAN除了能将网络划分为多个广播域，从而有效地控 制广播风暴的发生，以及使网络的拓扑结构变得非常灵活 的优点外，还可以用于控制网络中不同部门、不同站点之 间的互相访问。
力，单位为Gbps，也叫交换带宽，一般的交换机 的背板带宽从几Gbps到上百Gbps不等。一台交换 机的背板带宽越高，所能处理数据的能力就越强， 但同时设计成本也会越高。 3100系列背板19.2Gbps
•
3600系列背板32Gbps 5500系列背板192/240Gbps
6、包转发率
•
包转发率标志了交换机转发数据包能力的大小。 单位一般位pps（包每秒），一般交换机的包转发 率在几十Kpps到几百Mpps不等。包转发速率是指 交换机每秒可以转发多少百万个数据包（Mpps） 3100系列转发率为：6.55/13.2Mpps 3600系列转发率为：9.6/13.1Mpps 5500系列转发率为：92/132Mpps

生成树协议（STP）原理及配置
01
STP产生背景
为解决网络环路引起的广播风暴和多路径问题，IEEE制定了生成树协议
（STP）。
02 03
STP工作原理
通过阻塞冗余链路，确保网络中只有一条活动路径，避免环路产生；同 时，当活动路径出现故障时，能够自动切换到备份路径，保障网络连通 性。
STP配置方法
介绍STP的基本配置步骤，包括启用STP、设置根桥、配置端口优先级 和路径成本等参数，以实现网络拓扑的优化和故障恢复。
熟悉ACL的配置方法，包括标准ACL和扩展 ACL。
配置文件管理与备份
配置文件的重要性
01
了解配置文件在交换机配置管理中的重要性。
配置文件的查看与编辑
02
掌握如何查看和编辑交换机的配置文件。
配置文件的备份与恢复
03
熟悉配置文件备份和恢复的方法，以防配置文件丢失或损坏。
04
交换机高级功能应用
VLAN划分与配置实例
典型故障案例分析与解决方案
案例一
VLAN配置错误导致网络不通。解决方案：检查 VLAN配置，确保端口正确划分到相应VLAN。
案例二
交换机反复重启。解决方案：升级交换机软件版 本或更换硬件设备。
案例三
端口速率不匹配导致性能下降。解决方案：调整 端口速率和双工模式，确保两端设备配置一致。
预防性维护计划和巡检流程
电源模块
为交换机提供稳定的电 力供应，保证设备的正
常运行。
风扇模块
为交换机提供散热功能 ，防止设备过热而损坏
。
交换机接口类型与功能
01
02
03
04
以太网接口
用于连接以太网设备，如计算 机、服务器等，支持多种速率

故障排除
根据诊断结果，确定故障的具体位置，并采取相应的措施 进行修复。例如，如果发现某个端口不工作，可以检查该 端口的配置或物理状态。
验证和测试
在修复故障后，重新启动交换机并进行测试，以确保故障 已经完全解决。
使用日志进行故障排除
日志记录
在交换机上开启日志记录功能， 以便记录故障发生时的状态和信 息。这有助于后续的分析和故障
防ICMP攻击
防止网络设备被ICMP洪水攻击导致瘫痪。
3
防TCP SYN攻击
通过识别并拒绝异常连接，保护网络设备免受攻 击。
802.1x认证
支持基于端口的认证
01
通过认证和授权方式，确保只有合法用户可以访问网络资源。
支持动态VLAN分配
02
根据用户认证信息，动态分配相应的VLAN，提高网络安全性。
Console口
用于配置和管理交换机， 通常使用RJ45或USB接口 。
交换机的性能指标
包转发率
衡量交换机转发数据包的速度 ，单位为pps（每秒包数）。
管理功能
包括远程管理、配置管理、故 障排除等。
背板带宽
衡量交换机数据处理能力的指 标，单位为Mbps。
缓冲区容量
交换机用于存储数据包的内建 内存大小，单位为Byte。
排除。
日志分析
分析日志中记录的信息，找出故 障发生的原因。这可能需要一定 的技术知识和经验，因此可以参 考日志分析工具或寻求专业支持
。
问题解决
根据日志分析结果，采取相应的 措施解决问题。例如，如果发现 某个端口频繁出现故障，可能需 要检查该端口的物理连接或配置
。
交换机的维护和监控
定期维护
定期对交换机进行检查和维护，以确保其正常运行。例如，清理灰尘、检查散热风扇等。

• 背板带宽与端口速率 • 模块化与固定配置 • 专用芯片与通用芯片 • 单/多MAC地址类型
2.2.2 交换机的主要性能指标
背板带宽与端口速率 背板带宽和端口速率是衡量交换机的交换能力的主要
参数。
背板带宽：指通过交换机所有通信的最大值。
交换机的端口速率：每秒通过的比特数。 – 10Mbps – 100Mbps – 1000Mbps – 10000Mbps
2.2.1 交换机的分类
根据传输介质、传输速度以及发展历史上看，局域网 交换机有这样一些类型：
• 以太网交换机 • 快速以太网交换机 • 千兆以太网交换机 • 万兆以太网交换机 • FDDI交换机 • ATM交换机 • 令牌环交换机 • ……
2.2.1 交换机的分类
从规模与应用上分为 企业级交换机 部门级交换机 工作组交换机
块化交换机：具有很强的可扩展性，可在机箱内提供一系列扩展模 块，如千兆位以太网模块、FDDI模块、ATM模块、快速以太网 模块、令牌环模块等，所以能够将具有不同协议、不同拓扑结构 的网络连接起来。但是它的价格一般也比较昂贵。模块化交换机 一般作为骨干交换机来使用。
固定配置交换机：一般具有固定端口配置，比如Cisco公司的Catalyst l900/2900交换机，Bay公司的BayStack350/450交换机等。固 定配置交换机的可扩充性显然不如模块化交换机，但是价格要低 得多。
2.2.2 交换机的主要性能指标
专用芯片与通用芯片
• X86： 通用计算机芯片 • ASIC： （Application-Specific-Integrated Circuit ） • NP： 专用网络处理器
特点：交换机接收到数据包后，首先将数据包存储到缓冲 器中，进行CRC循环冗余校验,如果这个数据包有 CRC错误，则该包将被丢弃；如果数据包完整， 交换机查询地址映射表将其转发至相应的端口。

第一部分网络通信基础第一章数据通信基础通信简单地讲就是信息的相互传递，包括电路交换、分组交换和信元交换等。

信息是客观事物状态的反映，信息是由数据来表示的。

数据在通信介质上传输，必须把数据转换为信号（光信号或电信号）才能在网络中传输，因此信号是指数据的电磁或电子编码。

信号又分为两类，一类是数字信号，另一类是模拟信号。

数字信号是一系列的脉冲，而模拟信号是一个在时间上连续变化的量。

用数字信号进行的传输称为数字传输，用模拟信号进行的传输称为模拟传输。

数据通信是计算机与计算机或计算机与终端之间的通信。

它传送数据的目的不仅是为了交换数据，更主要是为了利用计算机来处理数据。

数据通信系统主要由数据终端设备、数据电路、计算机系统三部分组成。

用于发送和接收数据的设备称为数据终端设备（简称DTE）。

用来连接DTE与数据通信网络的设备称为数据电路终接设备（DCE）。

数据电路指的是在线路或信道上加信号变换设备之后形成的二进制比特流通路，它由传输信道及其两端的数据电路终接设备（DCE）组成。

数据在线路上（连接发送和接收端的通信媒体，下同）可以有多种传输方式，它们是单工方式、半双工方式和全双工方式。

把数字数据转换为模拟信号的编码（调制）技术有三种，它们分别是：调幅（ASK）、调频（FSK）、调相（PSK）。

原始语音信号含有多种频率和幅度不同的标准正弦波，人类听力能够识别的语音信号频率范围是20Hz ~ 20KHz。

人类发出的语音信号绝大部分（声波的幅度表示声音的大小）分布在300Hz ~ 3.4KHz的这个频带内。

为了把模拟信号数字化，PCM技术采用三个步骤来完成这个任务，它们是：一、抽样与复用（sampling and Multiplexing)；二、量化（quantisation）；三、编码（Encoding）。

2Mbps的PCM在实际的通信领域，进行PCM编码时，125 us时间内可同时对32路语音进行采样，每路语音占用的时间我们称为一个时隙；一个时隙使用8比特对信号进行编码；在一个125 us时间内，可以对所有的32路语音信息进行抽样编码，一个包含所有时隙信息的125 us 数据结构我们称为一帧；据此我们可以得出下列结论：每时隙8bit.每帧32个时隙（slot）每秒8000帧（抽样速率8000次/秒）每帧256bits（8×32＝256）8bit/s ×32 slots ×8000帧＝2.048Mb/s同步，是接收方按照发送方发送每个码元的起止时刻和速率来接收数据。
