车间温湿度标准一、背景介绍车间温湿度是指生产车间内的温度和湿度水平。
恰当的车间温湿度标准可以保障生产过程的稳定性和产品质量,同时也能提高员工的工作舒适度和健康状况。
本文将提供一套标准的车间温湿度要求,以确保车间的正常运行和员工的安全与健康。
二、车间温度标准1. 车间温度的测量单位为摄氏度(℃)。
2. 根据不同的车间类型和工艺要求,车间温度标准如下:- 电子产品制造车间:20℃-25℃- 医药制造车间:20℃-25℃- 食品加工车间:15℃-25℃- 机械制造车间:15℃-30℃- 化工生产车间:20℃-30℃- 纺织制造车间:20℃-30℃- 仓库和储存车间:10℃-25℃- 办公区域:18℃-25℃3. 车间温度应保持稳定,波动范围应控制在±2℃以内。
4. 车间温度的测量应使用可靠的温度计,并定期校准确保准确性。
5. 车间温度的监控应实时进行,记录温度数据并保存至少一年。
三、车间湿度标准1. 车间湿度的测量单位为相对湿度(RH)。
2. 根据不同的车间类型和工艺要求,车间湿度标准如下:- 电子产品制造车间:40%-60%- 医药制造车间:40%-60%- 食品加工车间:40%-70%- 机械制造车间:40%-70%- 化工生产车间:40%-70%- 纺织制造车间:40%-70%- 仓库和储存车间:40%-70%- 办公区域:40%-60%3. 车间湿度应保持稳定,波动范围应控制在±5%以内。
4. 车间湿度的测量应使用可靠的湿度计,并定期校准确保准确性。
5. 车间湿度的监控应实时进行,记录湿度数据并保存至少一年。
四、其他要求1. 车间温湿度的控制应采取合理的通风、空调、加湿或除湿等措施,确保温湿度在标准范围内。
2. 车间内的温湿度设备应定期维护和保养,确保其正常运行。
3. 车间温湿度的监控系统应具备报警功能,一旦温湿度超出标准范围,及时报警并采取相应措施。
4. 车间内的员工应配备适当的工作服和个人防护用品,以适应不同的温湿度环境。
目的:建立洁净厂房温湿度监测控制规程,空气净化系统能够有效控制洁净厂房的温湿度。
范围:适用于洁净厂房温湿度的监测控制
职责:工程设备部、生产部、质量部对本标准的实施负责。
规程:
1 应根据产品特性及工艺条件要求设计,确定洁净厂房温湿度控制标准及检测点。
2 温度监测:
2.1 仪器:温度计
3 相对湿度监测:
3.1 仪器:湿度计
4 测试方法:
4.1 测试空气平衡结束后进行,将温、湿度计安装在墙壁上,可随时观察温、湿度变化情况,并记录。
5 监测频率:每班监测一次。
6 标准:空气净化系统在规定的运行期间和装有加热器的情况下,在全年温度变化的情况下,应能够将洁净厂房温度维持在18-260C,相对湿度控制在45-65%,或根据产品需要指定的温度范围。
7 在洁净厂房温度和相对湿度的监测过程中,若发现结果超出规定的范围,应即时检查原因,必要地对空气净化系统进行调整。
8 洁净厂房温湿度的检测以及根据检测结果对空气净化系统进行的调整应记录归档。
____________________________________________________________________________
变更记录。

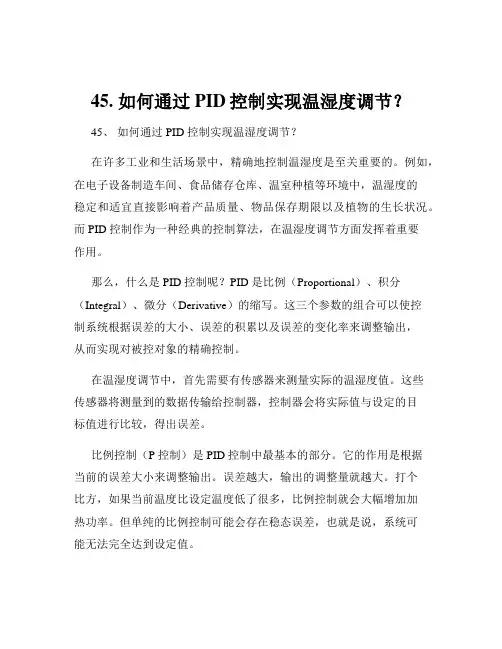

45. 如何通过PID控制实现温湿度调节?45、如何通过 PID 控制实现温湿度调节?在许多工业和生活场景中,精确地控制温湿度是至关重要的。
例如,在电子设备制造车间、食品储存仓库、温室种植等环境中,温湿度的稳定和适宜直接影响着产品质量、物品保存期限以及植物的生长状况。
而 PID 控制作为一种经典的控制算法,在温湿度调节方面发挥着重要作用。
那么,什么是 PID 控制呢?PID 是比例(Proportional)、积分(Integral)、微分(Derivative)的缩写。
这三个参数的组合可以使控制系统根据误差的大小、误差的积累以及误差的变化率来调整输出,从而实现对被控对象的精确控制。
在温湿度调节中,首先需要有传感器来测量实际的温湿度值。
这些传感器将测量到的数据传输给控制器,控制器会将实际值与设定的目标值进行比较,得出误差。
比例控制(P 控制)是 PID 控制中最基本的部分。
它的作用是根据当前的误差大小来调整输出。
误差越大,输出的调整量就越大。
打个比方,如果当前温度比设定温度低了很多,比例控制就会大幅增加加热功率。
但单纯的比例控制可能会存在稳态误差,也就是说,系统可能无法完全达到设定值。
为了解决这个问题,积分控制(I 控制)就登场了。
积分控制会对误差进行积累。
即使当前误差较小,但如果长时间存在误差,积分控制的作用就会逐渐增大,直到消除稳态误差。
但积分控制也可能带来一些问题,比如积分饱和,就是积分项的作用过大,导致系统反应迟缓。
微分控制(D 控制)则是根据误差的变化率来调整输出。
它能够预测系统的变化趋势,提前做出调整,从而减少系统的超调和振荡。
比如说,当温度快速下降时,微分控制会提前增加加热功率,以减缓温度下降的速度。
在实际应用中,如何确定 PID 的参数是一个关键问题。
一般可以通过实验的方法,先设定一组初始参数,然后观察系统的响应,根据响应情况逐步调整参数,直到达到满意的控制效果。
这需要一定的经验和耐心。

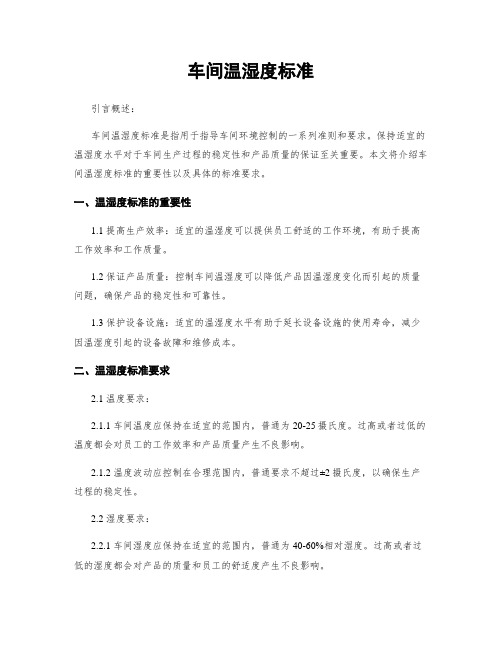

车间温湿度标准引言概述:车间温湿度标准是指用于指导车间环境控制的一系列准则和要求。
保持适宜的温湿度水平对于车间生产过程的稳定性和产品质量的保证至关重要。
本文将介绍车间温湿度标准的重要性以及具体的标准要求。
一、温湿度标准的重要性1.1 提高生产效率:适宜的温湿度可以提供员工舒适的工作环境,有助于提高工作效率和工作质量。
1.2 保证产品质量:控制车间温湿度可以降低产品因温湿度变化而引起的质量问题,确保产品的稳定性和可靠性。
1.3 保护设备设施:适宜的温湿度水平有助于延长设备设施的使用寿命,减少因温湿度引起的设备故障和维修成本。
二、温湿度标准要求2.1 温度要求:2.1.1 车间温度应保持在适宜的范围内,普通为20-25摄氏度。
过高或者过低的温度都会对员工的工作效率和产品质量产生不良影响。
2.1.2 温度波动应控制在合理范围内,普通要求不超过±2摄氏度,以确保生产过程的稳定性。
2.2 湿度要求:2.2.1 车间湿度应保持在适宜的范围内,普通为40-60%相对湿度。
过高或者过低的湿度都会对产品的质量和员工的舒适度产生不良影响。
2.2.2 湿度波动应控制在合理范围内,普通要求不超过±5%相对湿度,以确保生产过程的稳定性。
三、温湿度控制措施3.1 温度控制措施:3.1.1 使用空调系统:安装空调系统可以对车间温度进行调节和控制,确保温度在标准范围内。
3.1.2 加装隔热材料:在车间墙壁、天花板和地板等部位加装隔热材料,减少温度波动和热量传递。
3.2 湿度控制措施:3.2.1 使用加湿器和除湿器:根据需要安装加湿器和除湿器,调节车间湿度,确保湿度在标准范围内。
3.2.2 加强通风系统:增加车间通风设备,促进空气流通,有助于控制湿度和排除潮湿空气。
四、温湿度监测和记录4.1 温湿度监测设备:4.1.1 安装温湿度传感器:在车间关键位置安装温湿度传感器,实时监测温湿度水平。
4.1.2 使用数据采集系统:将温湿度传感器与数据采集系统相连,实现对温湿度数据的自动记录和分析。

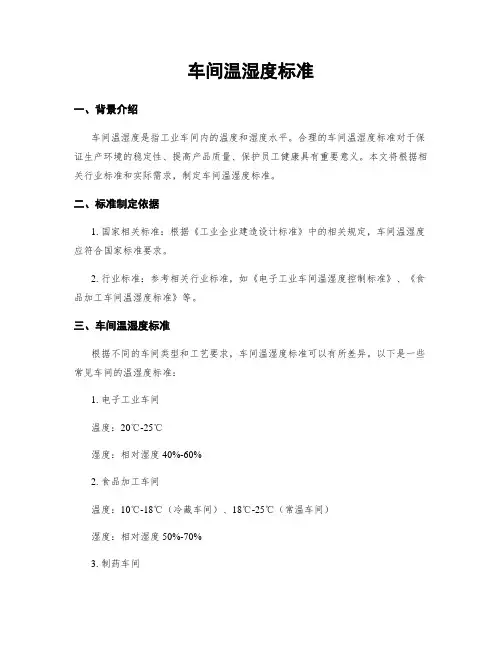

车间温湿度标准一、背景介绍车间温湿度是指工业车间内的温度和湿度水平。
合理的车间温湿度标准对于保证生产环境的稳定性、提高产品质量、保护员工健康具有重要意义。
本文将根据相关行业标准和实际需求,制定车间温湿度标准。
二、标准制定依据1. 国家相关标准:根据《工业企业建造设计标准》中的相关规定,车间温湿度应符合国家标准要求。
2. 行业标准:参考相关行业标准,如《电子工业车间温湿度控制标准》、《食品加工车间温湿度标准》等。
三、车间温湿度标准根据不同的车间类型和工艺要求,车间温湿度标准可以有所差异。
以下是一些常见车间的温湿度标准:1. 电子工业车间温度:20℃-25℃湿度:相对湿度40%-60%2. 食品加工车间温度:10℃-18℃(冷藏车间)、18℃-25℃(常温车间)湿度:相对湿度50%-70%3. 制药车间温度:20℃-25℃湿度:相对湿度40%-60%4. 纺织车间温度:18℃-26℃湿度:相对湿度45%-65%5. 机械加工车间温度:18℃-25℃湿度:相对湿度40%-60%6. 印刷车间温度:20℃-25℃湿度:相对湿度40%-60%四、温湿度控制方法为了保持车间温湿度在合理范围内,可以采取以下控制方法:1. 温度控制- 合理选择空调设备,根据车间面积和热负荷进行计算,确保供冷或者供暖的能力。
- 定期检查和维护空调设备,确保其正常运行。
- 根据季节和工艺要求调整空调设备的运行模式和温度设定。
2. 湿度控制- 安装湿度传感器,实时监测车间湿度水平。
- 使用加湿器或者除湿器,根据湿度传感器的反馈,控制车间湿度。
- 定期检查和维护加湿器或者除湿器,确保其正常运行。
3. 综合控制- 根据车间的具体情况,制定温湿度变化的规律和调整策略。
- 建立温湿度监测系统,实时监测和记录车间温湿度数据,以便及时发现和处理异常情况。
五、温湿度标准的重要性1. 保证生产环境的稳定性:合理的温湿度标准可以避免温度过高或者过低导致设备故障、产品质量问题等情况的发生。
GMP车间规范要求一、引言GMP(Good Manufacturing Practice)是指良好生产规范,是一种保证药品质量和安全性的国际标准。
本文将详细介绍GMP车间规范要求,包括车间设计、设备要求、人员要求、操作规程、清洁和消毒要求等方面。
二、车间设计要求1. 建造结构:车间建造应符合相关法规和规范要求,确保车间的安全性和稳定性。
2. 空气质量:车间应具备良好的通风系统,确保空气质量符合GMP标准要求。
3. 照明设施:车间应有充足的照明设施,确保工作区域的良好可见性。
4. 温湿度控制:车间应具备合适的温湿度控制系统,确保生产过程的稳定性和药品质量的一致性。
三、设备要求1. 设备选型:车间应选用符合GMP要求的设备,确保设备的可靠性和质量。
2. 设备安装:设备应按照像关规范进行正确安装,并进行验证和记录。
3. 设备维护:定期维护设备,确保设备的正常运转和安全性。
4. 设备清洁:设备应定期进行清洁和消毒,确保生产过程的卫生和药品的质量。
四、人员要求1. 培训要求:车间员工应接受相关的GMP培训,了解GMP要求和操作规程。
2. 卫生要求:车间员工应保持良好的个人卫生习惯,包括穿戴干净的工作服、戴口罩、戴帽子等。
3. 健康状况:车间员工应定期进行健康检查,确保身体健康,不患传染病。
五、操作规程1. 原料管理:车间应建立完善的原料管理制度,确保原料的质量和追溯性。
2. 生产记录:车间应建立规范的生产记录系统,记录生产过程中的关键信息,包括原料批号、操作步骤、生产环境等。
3. 质量控制:车间应建立有效的质量控制体系,包括原料和成品的检验、检测和验证。
4. 废弃物处理:车间应建立合理的废弃物处理制度,确保废弃物的安全处理和环境保护。
六、清洁和消毒要求1. 清洁程序:车间应建立清洁程序,包括清洁频率、清洁剂的选择和使用方法等。
2. 消毒程序:车间应建立消毒程序,确保车间环境的卫生和无菌状态。
3. 清洁验证:车间应进行清洁验证,确保清洁程序的有效性和可行性。
***********有限公司车间温湿度要求及管理办法1.目的:确保在SMT车间、邦定车间生产过程的产品及原材料、半成品贮存过程中和相应的设备具有卫生的、良好的环境,以防止产品损坏或变质和设备有良好的管理。
2.使用范围2.1SMT车间2.2邦定车间2.责任3.1总经理负责设备措施资源工作3.2工程负责人负责监督管理工作3.3车间负责人员负责检查和安排相关人员作记录4.内容4.1 SMT车间内温度、相对湿度要求:4.1.1温度: 23℃~28 ℃4.1.2 35‰RH~65‰RH4.2 温度湿度检测仪器:4.2.1 PTH-A16精密温湿度巡检仪4.2.2采用Pt100铂电阻做测温传感器,保证了测量温度的准确性和稳定性;4.2.3采用通风干湿球法测量相对湿度,避免了风速对湿度测量的影响;4.2.4分辨率:温度:0.01℃;湿度:0.01%RH;4.2.5整体误差(电测+传感器):温度:±(0.1~0.2)℃;湿度:±1.5%RH。
4.3 SMT车间内环境控制的相关规定:4.3.1参数值根据产品要求、季节变化,由工程部负责人和SMT车间负责人员设定。
4.3.2日常温湿度计的放置位置:采用电子数字显示温湿度计,放置在机器最密集的区域,以便能采集到最显著的温湿度变化。
4.3.3 温湿度计的记录周期设定为一个月,作记录时须写明日期、实际记录时间、记录人,《温湿度记录表》存放在特定的文件夹里,保存期至少为1年。
4.3.4室内空调系统的开关、湿度控制系统加湿器开关,由工程部负责人和SMT车间负责人员来负责,其它人员不得擅自使用。
4.3.5回流焊的抽风口必须每月清理1次, 防止积水过多。
4.3.6逢节假休息日须关闭空调系统的吹风口开关,并要求电工人员不要关闭空调系统的抽风口开关,以防机器内壁结露。
4.4 温湿度日常检查要求4.4.1检查工作由SMT车间负责人员。
4.4.2检查次数为一天一次,检查时间为9:00~~10:00;4.4.3每次检查结果须记录在规定的表格中,并签上检查人的姓名。

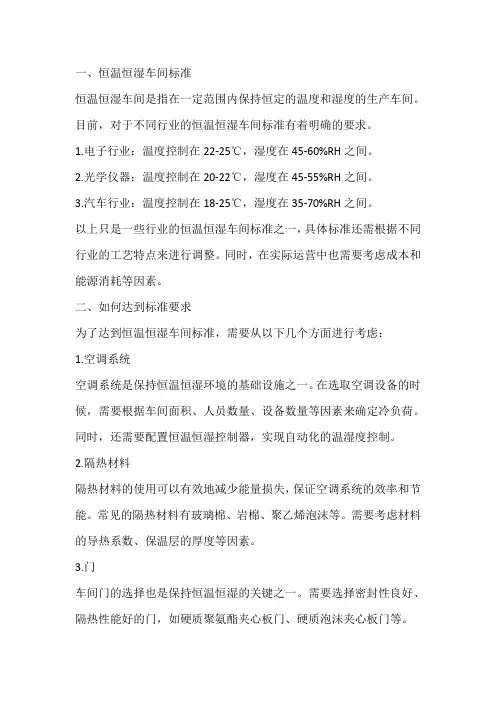

一、恒温恒湿车间标准
恒温恒湿车间是指在一定范围内保持恒定的温度和湿度的生产车间。
目前,对于不同行业的恒温恒湿车间标准有着明确的要求。
1.电子行业:温度控制在22-25℃,湿度在45-60%RH之间。
2.光学仪器:温度控制在20-22℃,湿度在45-55%RH之间。
3.汽车行业:温度控制在18-25℃,湿度在35-70%RH之间。
以上只是一些行业的恒温恒湿车间标准之一,具体标准还需根据不同行业的工艺特点来进行调整。
同时,在实际运营中也需要考虑成本和能源消耗等因素。
二、如何达到标准要求
为了达到恒温恒湿车间标准,需要从以下几个方面进行考虑:
1.空调系统
空调系统是保持恒温恒湿环境的基础设施之一。
在选取空调设备的时候,需要根据车间面积、人员数量、设备数量等因素来确定冷负荷。
同时,还需要配置恒温恒湿控制器,实现自动化的温湿度控制。
2.隔热材料
隔热材料的使用可以有效地减少能量损失,保证空调系统的效率和节能。
常见的隔热材料有玻璃棉、岩棉、聚乙烯泡沫等。
需要考虑材料的导热系数、保温层的厚度等因素。
3.门
车间门的选择也是保持恒温恒湿的关键之一。
需要选择密封性良好、隔热性能好的门,如硬质聚氨酯夹心板门、硬质泡沫夹心板门等。
4.灯具
灯具的选择也需要考虑到恒温恒湿的要求,一般选择LED灯更为合适。
LED灯的发热量较低,寿命长,对于机器和人员的影响也较小。
5.人员行为管控
车间里的人员行为也会影响到车间的环境。
需要对车间的交通、进出口、门的使用等进行规范管理,防止外界湿度、温度的进入和影响。

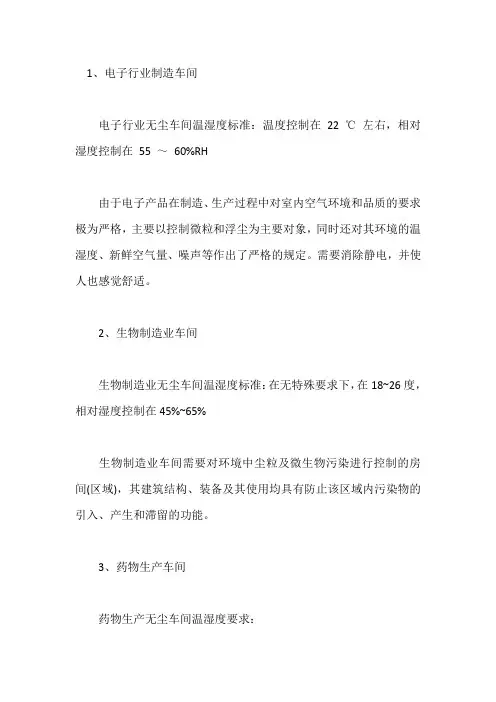

1、电子行业制造车间电子行业无尘车间温湿度标准:温度控制在22 ℃左右,相对湿度控制在55 ~60%RH由于电子产品在制造、生产过程中对室内空气环境和品质的要求极为严格,主要以控制微粒和浮尘为主要对象,同时还对其环境的温湿度、新鲜空气量、噪声等作出了严格的规定。
需要消除静电,并使人也感觉舒适。
2、生物制造业车间生物制造业无尘车间温湿度标准:在无特殊要求下,在18~26度,相对湿度控制在45%~65%生物制造业车间需要对环境中尘粒及微生物污染进行控制的房间(区域),其建筑结构、装备及其使用均具有防止该区域内污染物的引入、产生和滞留的功能。
3、药物生产车间药物生产无尘车间温湿度要求:洁净区(无菌环境):温度宜在20-24℃,相对湿度:45-60%RH;控制区(无菌环境):温度宜在18-26℃,相对湿度:50-65%RH。
4、SMT贴装车间SMT贴装无尘车间对温度和湿度有明确的要求,首先主要是为了锡膏能工作在一个较好的环境,温度会影响锡膏的活性,对于里面所添加的助焊剂的相关溶剂的活性有一定的影响。
温度高会增加其的活性,最终影响丝印贴装及回流的效果。
容易出现虚焊,焊点不光泽等现象。
湿度的大小回引起锡膏在空气中吸入水气的多少,如过吸如过多水气,会使回流时产生气空,飞渐,连焊等现象。
故而SMT 恒温恒湿车间温湿度标准: 温度: 24±2℃湿度: 50±10%。
并非所有净化车间都设计为恒温恒湿净化车间吗?必须根据生产过程的要求设计空调系统的温度和湿度。
5、食品/保健品车间食品无尘车间对对生产洁净度要求是比较高的,通常为10万级及万级部分行业要求千级/百级以上,但同时车间的湿度越低越容易滋生细菌,细菌和其他生物污染(霉菌,病毒,真菌,螨虫)在相对湿度超过60%的环境中可以活跃地繁殖。
一些菌群在相对湿度超过30%时就可以增长。
在相对湿度处于40%至60%的范围之间时,可以使细菌的影响以及呼吸道感染降至最低。
例析模糊自适应PID温湿度控制系统棉花品质是获得高质量棉纱的基础,先进的棉纺生产工艺和温湿度控制系统则是获得高质量棉纱的技术保障。
在不同的温湿度条件下,棉纤维的物理特性和机械特性(如回潮率、强力、伸长度、柔软性及导电性等)都会产生不同程度的变化。
棉纺工艺从清棉、梳棉、并条、细纱到络筒,每道工序所要求的温度和湿度都是不同的。
车间的温度和湿度靠传统的人工调节,往往造成滞后现象严重,温湿度大范围波动,调节精度达不到要求。
纺织厂空调系统的控制性能差、能耗高始终是制约企业发展的重要因素,也是企业亟待解决的难点之一。
本文以阿克苏巨鹰纺织厂为例,将模糊控制算法融入PID调节器形成模糊自适应PID控制器,用于细纱车间空调系统,不仅可以实时准确控制车间温湿度,而且可以节约能源,减少工人劳动强度,从而在动态变化的外界环境和内部负荷条件下,保证系统稳定运行,并以最小的代价(能耗)满足工艺对温湿度和环境舒适性的要求。
1 纺织厂空气调节过程纺织厂空气调节的基本方法是采用空调室送风系统。
根据送风系统对空气进行处理的方式不同,一般采用直接接触式和表面式两种方式,目前国内外纺织厂多数都是采用直接接触式,即在空调室内进行喷水,如图1所示。
2 控制系统的组成阿克苏地区地下水资源较充裕,纺织厂喷水室水系统采用18℃的深井水喷淋,循环利用。
夏季在喷水室喷射低温水来降低送风温度,冬季抽取地下水用于喷淋,以确保车间湿度达到要求。
冬季时,使用锅炉给车间供暖,回风与新风相比,比例稍大些,基本可保持室内温度恒定在25℃左右。
控制室内湿度,使相对湿度保持在50%~55%左右;夏季时,保证室内温度保持在30℃~32℃左右,使室内湿度保持在55%~60%。
其中,TS表示设定温度值,HS表示设定湿度值,TC表示实际温度,HC表示实际湿度;前级执行机构包括执行温度控制器指令的变频器、风机、调节阀等执行器;后级执行机构包括执行湿度控制器指令的变频器、水泵、调节阀等。
厂房生产车间环境温湿度的标准是什么?
工厂生产车间环境温度、湿度的要求是依照行业类型而定的,有的需要较低温的环境来进行生产工作,有些需要较高温的环境,那么食品、针织、织布、电子、医疗器械等厂房生产车间环境温湿度标准你知道吗?如何提高环境管控的效率?来详细了解一下!
一、各个行业的生产车间温湿度要求
1、电子制造车间:温度要求在23 ±2℃,相对湿度要在55±5%范围内,这是员工最适宜的工作环境、生产环境。
2、喷漆车间:最佳温度建议控制有15-25℃,湿度控制在40-70%。
3、制药工厂车间:洁净区(无菌环境),温度要求20-24℃,相对湿度45-60%。
4、制药工厂车间:控制区(无菌环境),温度要求18-26℃,相对湿度50-65%。
5、食品生产车间:食品制造、生产的类型很多,不同类型有不同标准,要依据食品类型而定。
另外不同的生产车间有不同要求,比如:加工车间的温度不应高于21℃(加热工序除外)。
产品经冷冻后进行包装时,包装间的温度应控制在10℃以内。
6、织布车间:制织纯棉织物,车间相对湿度应控制在70~75%。
冬季车间温度应控制在22~25℃,夏季车间温度应控制在29~31℃。
7、印刷车间:最佳工作环境温度为18~23℃,相对湿度为55%~65%。
8、(玻璃产品加工)钢化车间:温度是18~28℃,湿度要求20%~70%。
制药企业洁净室温湿度控制尽管我国制药企业的GMP改造取得了阶段性成果,但也暴露出洁净技术应用方面的一些误区。
特别是在温湿度控制方面,珠海欧伯特测技术有限公司的温湿度变送器精度高、测量稳定,能有效的测量准确的温湿度信号,并且快速的给到PLC控制器,有效的控制空调机组除湿加湿等调节能力。
最终级用户节约电能超到很大的作用。
在第五届中国国际(北京)洁净技术论坛上,我国洁净技术领域的专家、天津大学环境科学与工程学院涂光备教授指出,就现阶段制药行业净化空调系统的一些问题进行讨论是十分必要的。
多方共同维护GMP社会上众多相关行业的人员对GMP的理解很容易走偏,特别是净化空调的设计、制造和施工单位。
不少人误以为“药厂GMP改造和认证”,就是改善药厂生产车间的环境,使其达到所要求的洁净室级别。
这样的理解过于片面。
涂教授认为,净化空调技术在GMP认证管理中只是扮演了一个提供生产环境的角色,是一个必要条件,但绝不是惟一的决定因素。
药厂环境控制的主要目的是为了防止因污染或交叉污染等任何危及药品质量的情况发生。
涂教授指出,这种生产环境是个动态概念,是环境控制的各项措施综合作用的结果。
“决不是按照规定建起了洁净室,通过了验收就万事大吉”。
他认为,日常维护、管理与监测更为重要。
涂教授举例说,某些药厂已建成的洁净室及净化空调系统由于维护、保养未能跟上,又没有严格的监测制度进行检查和监督,使得实际生产环境的许多指标偏离规定要求。
如吹淋室的高效过滤器应该换的未能及时更换,形同虚设,以至喷口风速降低到10米/秒以下,根本起不到抖落洁净服外附着的尘土的作用;某些洁净室必要的压差因送、回、排风量失控而改变,开口处气流逆向流动,造成污染。
涂教授认为,药厂以及制药工业服务的相关单位和企业均应该自觉成为GMP的实施主体。
这就要求承担药厂规划、建筑与结构设计、暖通与空调设计的人员以及相应硬件服务企业重视GMP,与药厂一道共同落实GMP。
按需进行空调净化系统设计谈到目前一些药厂在进行GMP改造过程中,在空调净化系统设计方面片面追求高洁净度的问题,国内有关专家纷纷表示惋惜。
