PLC试题库.pptx

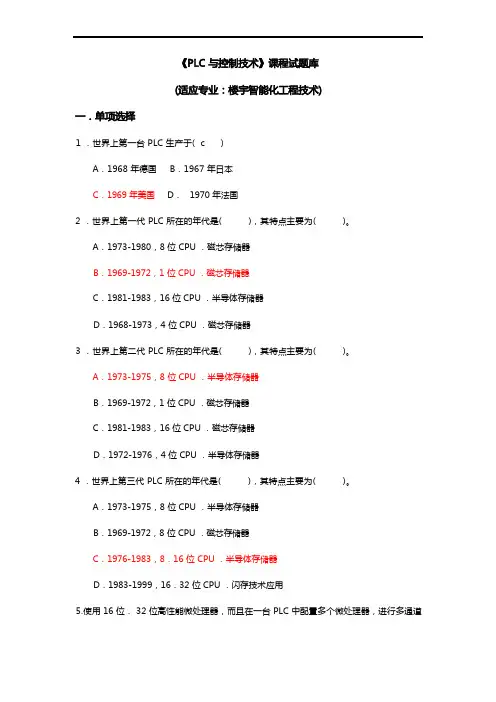

1 ．世界上第一台 PLC 生产于( c )A．1968 年德国 B．1967 年日本C．1969 年美国D． 1970 年法国2 ．世界上第一代 PLC 所在的年代是( )，其特点主要为( )。

A．1973-1980，8 位 CPU ．磁芯存储器B．1969-1972，1 位 CPU ．磁芯存储器C．1981-1983，16 位 CPU ．半导体存储器D．1968-1973，4 位 CPU ．磁芯存储器3 ．世界上第二代 PLC 所在的年代是( )，其特点主要为( )。

A．1973-1975，8 位 CPU ．半导体存储器B．1969-1972，1 位 CPU ．磁芯存储器C．1981-1983，16 位 CPU ．磁芯存储器D．1972-1976，4 位 CPU ．半导体存储器4 ．世界上第三代 PLC 所在的年代是( )，其特点主要为( )。

A．1973-1975，8 位 CPU ．半导体存储器B．1969-1972，8 位 CPU ．磁芯存储器C．1976-1983，8．16 位 CPU ．半导体存储器D．1983-1999，16．32 位 CPU ．闪存技术应用5.使用 16 位． 32 位高性能微处理器，而且在一台 PLC 中配置多个微处理器，进行多通道处理是( ) PLC 的突出特点。

A ．第五代B ．第二代C ．第三代D ．第四代6． PLC 英文名称的全称是( )A．programming logic controllerB．programmable logical controllerC．programmer logical controllerD．programing logic controller7.下列不属于 PLC 硬件系统组成的是( )A.中央处理单元B.输入输出接口C.用户程序D.I/O 扩展接口8. 下列不属于 PLC 硬件系统组成的是( )A. 用户程序B.输入输出接口C. 中央处理单元D.通讯接口9．PLC 的系统程序不包括( )A.管理程序B.供系统调用的标准程序模块C.用户指令解释程序D.开关量逻辑控制程序10. 以下哪条不是系统管理程序的主要功能( )A 系统自检B 运行时序分配管理C 程序执行D 存储空间分配管理11. PLC 的工作方式是( ) 。

p l c考试试题题及答案(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三、简答题1、什么是低压电器常用的低压电器有哪些2、熔断器的作用是什么熔体电流如何确定3、常用的继电器有哪些类型？简述其各自在电路中的作用。

4、中间继电器与接触器有何区别？5、简述通电延时型和断电延时型时间继电器的动作过程。

6、速度继电器的作用是什么？简述其工作原理。

7、什么是固态继电器它比传统继电器有何优点8、什么是主令电器常用的有哪些电器9、接近开关、光电开关与传统的接触式行程开关有何优缺点？10、电气控制系统图主要包括哪些图形？11、什么是电气原理图包括那些电路12、电气原理图的阅读方法有哪些13、什么是互锁和自锁各用在哪些场合14、电动机的启动方式有哪些？15、电气控制线路设计的规律和原则是什么？五、设计题1、设计一个具有点动、长动和两地控制环节的电路。

2、设计一个时间原则的先启后停控制环节的电路。

3、设计一个Y→△的降压启动控制电路。

4、设计一个速度原则的能耗制动控制电路。

5、设计一个电动机带动机械机构运动的电路。

要求如下：（1）按下连续运行按钮，机构前进，当碰到位置开关SQ1后返回，当碰到位置开关SQ2后自动停车。

（2）前进和后退的任意位置都能停车和重新启动。

（3）机构能够点动前进或后退。

（4）能够两地控制机构连续前进或后退。

五、设计题6、设计一个两台电动机顺序启动停车的电路。

要求如下：（1）按下启动按钮，M1先启动，经10s后M2自行启动。

（2）按下停止按钮，M2先停止，经10s后M1自行停止。

7、设计一台专用机床的电气控制线路，画出电气原理图。

动作程序：快进→工进→停留光刀（3秒钟）→快退→停止。

机床共有三台电机：主电机M1、工进电机M2、快速电机M3。

要求：（1）启动后，工步之间由行程开关转换，设限位保护，为保证工进定位，须采取制动措施。

（2）快速电机可点动调整，但工进时无效。

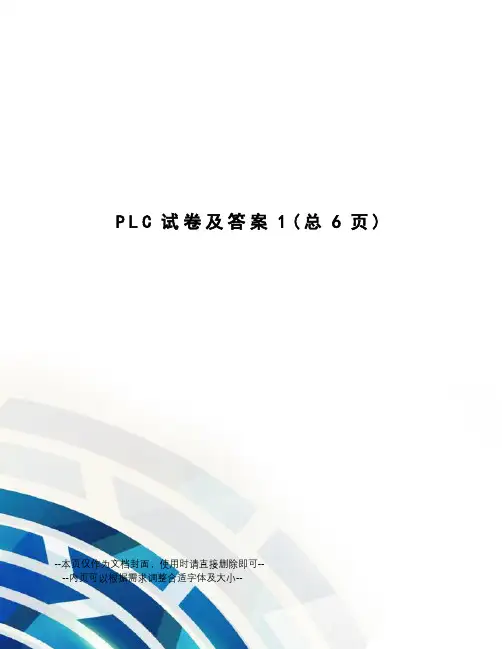

P L C试卷及答案1(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《PLC》理论试卷1一、填空题（15分，每空1分）1、说明下列指令意义：MOV RSTORB LDMPP RETSTL MC2、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。

3、如图示：若闭合X1，则Y3Y2Y1Y0中、亮。

4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：、、二、简答题（25分）1、说明FX2N—48MR型号的的意义，并说出它的输入输出点数（10分）2、（D）MOV（P）指令中，D、P的含义是什么？（5分）3、M8002的功能是什么？（5分）4、K2M0表示什么意思？（5分）三、写出下图指令系统。

（每题10分，共30分）1、如图1，写出指令。

2、如图2，写出指令。

3、如图3，写出指令。

X1T0X4T0X0X2X3X10X5X7X11X6M3K100Y2图1图X0M8002S1Y1S0Y0S2X2Y2X1四、分析题（10分）分析下列梯形图，如X0合上，Y0经过输出为1，当Y0为输出为1时，X0断开，Y0（能、不能）保持1四、设计题（20分）某小车可以分别在左右两地分别启动，运行碰到限位开关后，停10S再自动往回返，如此往复，直到按下停止按钮，小车停止运行，小车在任何位置均可以通过手动停车。

1、进行I/O分配；2、绘出PLC外部电路接线图；3、设计梯形图程序。

《PLC》理论试卷1答案一、填空题（15分，每空1分）1、说明下列指令意义：MOV 传送指令 RST 复位指令ORB 串联电路块并联指令 LD 取指令MPP 出栈指令 RET 返回指令STL 步进指令 MC 主控指令2、PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

3、如图示：若闭合X1，则Y3Y2Y1Y0中 Y1 、 Y3 亮。

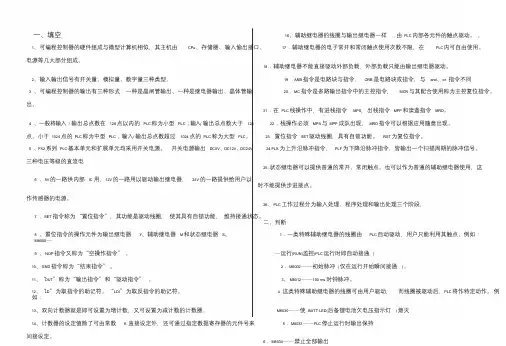

一、填空16、辅助继电器的线圈与输出继电器一样, 由PLC内部各元件的触点驱动。

1、可编程控制器的硬件组成与微型计算机相似，其主机由CPu、存储器、输入偷出接口、17．辅助继电器的电子常开和常闭触点使用次数不限，在PLC内可自由使用。

电源等几大部分组成。

18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。

2、输入输出信号有开关量、模拟量、数字量三种类型。

19．ANB指令是电路块与指令，ORB是电路块或指令，与and、or 指令不同3 、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输20．MC指令是多路输出指令中的主控指令，MCR与其配合使用称为主控复位指令。

出。

21．在PLC栈操作中，有进栈指令MPS，出栈指令MPP和读盏指令MRD。

4 、一般将输入/ 输出总点数在128点以内的PLC称为小型PLC；输入/ 输出总点数大于128 22．栈操作必须MPS与MPP成队出现，MRD指令可以根据应用随意出现。

点、小于1024 点的PLC称为中型PLC；输入/ 输出总点数超过1024点的PLC称为大型PLC。

23. 置位指令SET驱动线圈，具有自锁功能。

RST为复位指令。

5 、FX2系列PLC基本单元和扩展单元均采用开关电源。

开关电源输出DC5V、DC12V、DC24V 24.PLS 为上升沿脉冲指令，PLF为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。

三种电压等级的直流电25. 状态继电器可以提供普通的常开、常闭触点。

也可以作为普通的辅助继电器使用，这6 、5V的一路供内部IC 用，12V的一路用以驱动输出继电器，24V的一路提供给用户以时不能提供步进接点。

作传感器的电源。

26、PLC工作过程分为输入处理、程序处理和输出处理三个阶段，7 、SET指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

二、判断8 、置位指令的操作元件为输出继电器Y、辅助继电器M和状态继电器S。

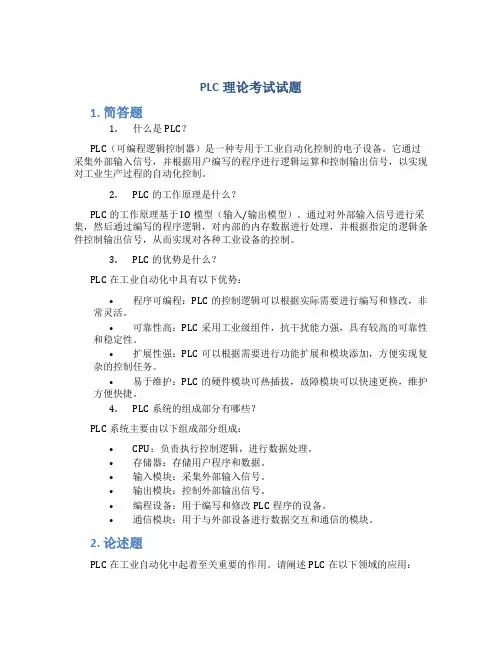

PLC理论考试试题1. 简答题1.什么是PLC？PLC（可编程逻辑控制器）是一种专用于工业自动化控制的电子设备。

它通过采集外部输入信号，并根据用户编写的程序进行逻辑运算和控制输出信号，以实现对工业生产过程的自动化控制。

2.PLC的工作原理是什么？PLC的工作原理基于IO模型（输入/输出模型）。

通过对外部输入信号进行采集，然后通过编写的程序逻辑，对内部的内存数据进行处理，并根据指定的逻辑条件控制输出信号，从而实现对各种工业设备的控制。

3.PLC的优势是什么？PLC在工业自动化中具有以下优势：•程序可编程：PLC的控制逻辑可以根据实际需要进行编写和修改，非常灵活。

•可靠性高：PLC采用工业级组件，抗干扰能力强，具有较高的可靠性和稳定性。

•扩展性强：PLC可以根据需要进行功能扩展和模块添加，方便实现复杂的控制任务。

•易于维护：PLC的硬件模块可热插拔，故障模块可以快速更换，维护方便快捷。

4.PLC系统的组成部分有哪些？PLC系统主要由以下组成部分组成：•CPU：负责执行控制逻辑，进行数据处理。

•存储器：存储用户程序和数据。

•输入模块：采集外部输入信号。

•输出模块：控制外部输出信号。

•编程设备：用于编写和修改PLC程序的设备。

•通信模块：用于与外部设备进行数据交互和通信的模块。

2. 论述题PLC在工业自动化中起着至关重要的作用。

请阐述PLC在以下领域的应用：1.生产线控制PLC在生产线控制中广泛应用，通过采集生产线上各种传感器的信号、实时监控设备状态，并根据程序逻辑控制生产过程中的各个环节，实现自动化生产。

PLC 可以根据生产情况调整工艺参数，确保生产线的稳定运行，提高生产效率和产品质量。

2.机械设备控制PLC可以控制各种机械设备，如机床、输送带、搬运机器人等。

通过采集传感器信号，PLC可以实时了解设备的状态，并根据程序逻辑控制设备的运动、速度和位置等参数，精准控制设备的工作。

3.物料配送系统物料配送系统中的输送带、堆垛机等设备可以通过PLC进行控制。

plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。

答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。

答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。

答案：程序执行三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描。

PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。

2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。

四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。

答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。

五、论述题1. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中扮演着核心角色。

它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。

PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。

此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。

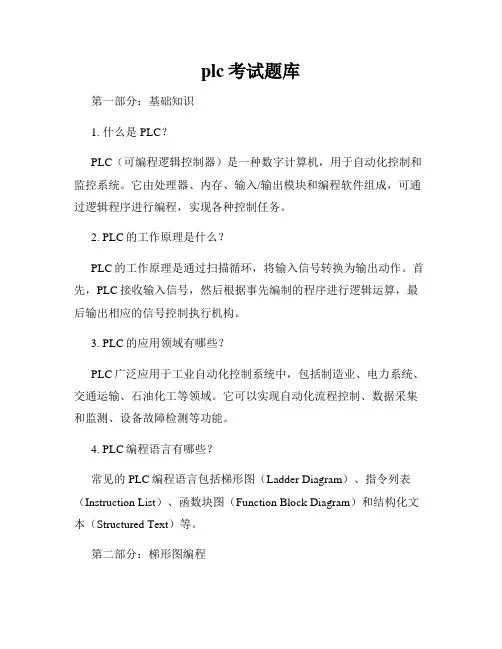

plc考试题库第一部分：基础知识1. 什么是PLC？PLC（可编程逻辑控制器）是一种数字计算机，用于自动化控制和监控系统。

它由处理器、内存、输入/输出模块和编程软件组成，可通过逻辑程序进行编程，实现各种控制任务。

2. PLC的工作原理是什么？PLC的工作原理是通过扫描循环，将输入信号转换为输出动作。

首先，PLC接收输入信号，然后根据事先编制的程序进行逻辑运算，最后输出相应的信号控制执行机构。

3. PLC的应用领域有哪些？PLC广泛应用于工业自动化控制系统中，包括制造业、电力系统、交通运输、石油化工等领域。

它可以实现自动化流程控制、数据采集和监测、设备故障检测等功能。

4. PLC编程语言有哪些？常见的PLC编程语言包括梯形图（Ladder Diagram）、指令列表（Instruction List）、函数块图（Function Block Diagram）和结构化文本（Structured Text）等。

第二部分：梯形图编程以下列举了一些常见的梯形图编程题目，供参考：1. 编写一个梯形图程序，实现两个电机的正反转控制。

2. 设计一个循环控制程序，实现气缸的前后往复运动。

3. 编程实现一个按钮控制灯的开关功能，并添加延时功能。

4. 建立一个计数器功能，监测某个过程的次数并输出到数码管。

第三部分：指令列表编程以下是一些指令列表编程的示例题目：1. 使用指令列表编程，实现PLC与上位机的通信功能。

2. 设计一个定时器程序，控制某个设备的时间延迟。

3. 编写一个循环检测程序，监测输入信号的状态，并输出相应的控制信号。

4. 利用指令列表编程，实现一个PID控制器，维持某个系统的稳定性。

第四部分：函数块图编程以下是一些函数块图编程的示例题目：1. 使用函数块图编程，实现一个温度控制系统。

2. 设计一个报警程序，当某个传感器检测到异常值时，触发报警输出。

3. 编写一个带有自动校准功能的压力控制程序。

4. 创建一个闭环控制系统，实现水位控制和流量调节。

plc考试题库及答案1. PLC是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的主要功能是什么？A. 数据处理B. 过程控制C. 网络通信D. 所有选项答案：D3. PLC的编程语言有哪些？A. 梯形图B. 功能块图C. 结构化文本D. 所有选项答案：D4. PLC的扫描周期通常包括哪些阶段？A. 输入采样B. 程序执行C. 输出刷新D. 所有选项答案：D5. PLC的输入/输出模块通常包括哪些类型？A. 数字输入模块B. 数字输出模块C. 模拟输入模块D. 模拟输出模块E. 所有选项答案：E6. PLC在工业自动化中的主要应用是什么？A. 机器控制B. 过程控制C. 运动控制D. 所有选项答案：D7. PLC的通信协议包括哪些？A. MODBUSB. PROFIBUSC. EtherCATD. 所有选项答案：D8. PLC的故障诊断方法有哪些？A. 观察指示灯B. 检查输入输出状态C. 使用诊断软件D. 所有选项答案：D9. PLC的程序存储方式有哪些？A. 只读存储器(ROM)B. 随机存取存储器(RAM)C. 可擦写可编程只读存储器(EEPROM)D. 所有选项答案：D10. PLC的扩展模块有哪些类型？A. 模拟输入模块B. 模拟输出模块C. 特殊功能模块D. 所有选项答案：D。

PLC基础知识单项选择题（50题）1.PLC是在()计算机技术基础上发展起来的.A.继电控制系统B.单片机C.电子技术D.机器人正确答案:A2.工业中控制电压一般是多少伏?A.24VB.36VC.110VD.220V正确答案:A3.工业中控制电流一般是直流还是交流?A.交流B.直流C.混合式D.交变电压正确答案:B4.下面不属于PLC输出点类型是？A.继电器B.晶闸管C.晶体管D.IC驱动正确答案:D5.PLC的输出方式为晶体管型时,它适用于哪种负载？A.感性B.交流C.直流D.交直流正确答案:C6.二进制数10011101等于十进制数的：A.92B.93C.94D.95正确答案:B7.十六进制数的E转变为十进制是多少？A.31B.32C.15D.29正确答案:C8.PLC主要的工作方式是：A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式正确答案:D9.下列不属于PLC硬件系统的是：A.I/O口B.用户程序C.中央处理单元D.通讯接口正确答案:B10.世界上第一台PLC诞生于：A.1968年德国B.1967年日本C.1969美国D.1970年法国正确答案:C11.在下列叙述中()的说法是不正确的：A.PLC是一种工业控制计算机B.PLC程序中不可包含用高级语言写的程序C.PLC系统配置灵活D.同单片机系统相比,可靠性较差正确答案:D12.FX2N系列PLC支持哪种编程方式：A.梯形图B.继电接线图C.步进流程图D.高级语言正确答案:A13.PLC程序中,手动程序和自动程序需要:A.自锁B.互锁C.保持D.联动正确答案:B14.PLC用户数据结构不包括:A.位数B.字数据C.浮点数D.位与字的混合格式正确答案:C15.访问FX2N系列PLC的IR区,不能采用的寻址方式是:A.位寻址B.字寻址C.间接寻址D.直接寻址正确答案:C16.FX2N系列中,读取特殊扩展模块数据,应采用哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A17.FX2N系列中,写入特殊扩展模块数据,应采哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A18.FX2N系列PLC中,IDFU表示什么指令：A.MOCB.SFTC.ROLD.PID正确答案:B19.FX2N系列PLC中,DIFD表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:B20.FX2N系列PLC中,SET表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:D21.FX2N系列中,RSET表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:C22.FX2N中,OUT表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:B23.FX2N系列中,二进制加法指令应用：A.ADBB.ADDC.SUBD.MUL正确答案:B24.FX2N系列中,二进制减法指令应用：A.SBBB.ADDC.SUBD.MUL正确答案:C25.FX2N系列中,ASL指令表示：A.算术左移B.算术右移C.循环左移D.循环右移正确答案:A26.下列指令中,影响25505标志位的是：A.DADDB.ADDC.CMPD.MUL正确答案:C27.FX2N系列中,数据传送指令应用：A.MOVB.MVNC.XFERD.MOVB正确答案:A28.FX2N系列中,比较两个数值的大小什么指令？A.BCMPB.BCDC.TCMPD.CMP正确答案:D29.FX2N系列中PLC中,BCD码乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:C30.FX2N系列中,BCD码除法指令是：A.DIVB.DIVLC.DVBD.DMUL正确答案:A31.FX2N系列中,二进制乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:A32.FX2N系列中,二进制除法指令：A.DIVB.DIVLC.DVBD.DMUL正确答案:C33.FX2N系列中,位循环右移指令是：A.ASLB.SLDD.SFTR正确答案:C34.FX2N系列中,JMP n这条指令中,n的取值范围是：A.ANDWB.ORWC.XORWD.XNRW正确答案:C35.FX2N系列PLC,JMP n这条指令中,n的取值范围是：A.0—128B.1-64C.0-49D.0—255正确答案:C36.顺序控制程序段开始指令的操作码是:：A.STEPB.STEPSC.SNXTD.SNXTS正确答案:B37.一般而言,PLC的I/O点数要冗余：A.10%B.5%C.15%D.20%正确答案:A38.FX2N系列PLC普通输入点,输入响应时间大约是多少ms?A.100msB.10msC.15msD.30ms正确答案:B39.FX2N系列PLC基本单元最多可以有多少个I/O点？A.30B.40C.128D.256正确答案:B40.CPM2A系列PLC最多能扩展多少个I/O点？A.30B.60C.120D.1000正确答案:C41.CP1H系列PLC基本单元的I/O点数是多少？A.12/8B.20/10C.24/16正确答案:C42.CP1H系列PLC最多能扩展到多少个I/O点？A.120B.240C.320D.1000正确答案:C43.一般而言,FX2N系列PLC的AC输入电源电压范围是多少？A.DC24VB.86_264VACC.220_380VAXD.24VAC_220AC正确答案:B44.FX2N系列PLC的晶体管输出点接电阻性负载,其最大负载电流为多少？A.1AB.200mAC.500mAD.2A正确答案:C45.FX2N系列PLC的继电器输出点接电阻性负载其最大负载电流是多少？A.1AB.200mAC.500mAD.2A正确答案:D46.FX2N系列PLC的模拟设定电位器械精度是：A.8位B.10位C.12位D.16位正确答案:A47.FX2N系列PLC中,晶体管输出类型的PLC主机,能输出脉冲频率最大是多少？A.2KB.20KC.200KD.500K正确答案:A48.FX2N系列PLC的单相最高计数频率是：A.2KB.5KC.10KD.20K正确答案:B49.CPM2A系列PLC最多可以扩展几个I/O单元：A.2B.3C.4D.5正确答案:B50.采用FX2N系列PLC作为CPU设计控制系统,这防止电击大中型电器噪声引起误运输,务必将接地端子接地,接电阻不大于：A.100欧B.200欧C.300欧D.400欧正确答案:A。

PLC理论题库一、填空题1．PLC按输入∕输出接口的总点数可分为、和。

2-1-12.PLC主要由、、、和等几部分组成。

1-1-13.PLC存储器包括和。

系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。

2-1-14. PLC的扫描时间与、指令种类和有关。

2-2-15.S7-200系列PLC的数字量输出接口电路包括能驱动直流负载的和能驱动交、直流负载的。

2-2-26.当PLC进入程序运行状态时，PLC工作于独特的工作方式，每个扫描周期分为、和 3个阶段。

2-2-27.在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中，输入回路通则相应端子的输入映像寄存器就为，输入回路不通，输入映像寄存器就为。

2-2-38.当CPU对全部用户程序执行结束后，进入到，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。

2-2-39.S7-200系列PLC的数据存储区按存储数据的长短可划分为、和3类。

2-2-310.S7-200系列PLC的字节寄存器有7个，分别是输入映像寄存器I、、变量寄存器V、、 SM、 S和 L。

3-2-111.S7-200系列PLC的字寄存器有4个，分别 T、、模拟量输入寄存器AI和。

3-2-112.双字寄存器有2个，分别是和。

4-2-113.特殊标志位（即特殊寄存器SM）可分为及两大部分，对于只读区特殊标志位，用户只能利用其触点。

3-2-114.定时器的计时过程采用的方式，其时基（分辨率）分别为、和三种。

3-2-115.计数器具有、和三种类型。

4-2-116.S7-200系列PLC指令系统的数据寻址方式有、和3大类。

4-2-117．S7-200系列PLC的存储单元有、、和双字四种编址方式。

4-2-118．基本逻辑控制指令一般是指、和。

4-2-119．S7-200系列PLC的定时器具有、及三类。

PLC试题一、填空题（每空1分，共20分）1．第一台可编程控制器是年产生于美国，简称。

答案：1969，PLC。

2．可编程序控制器属于控制方式，其控制功能是通过存放在存储器内的程序来实现硬件控制的。

答案：存储程序、软件化。

3．可编程序控制器是一种的电子系统，专为在下应用而设计。

答案：数字运算操作、工业环境。

4．PLC的主要特点：、、、。

答案：PLC软件简单易学、使用和维护方便、运行稳定可靠、设计施工周期短。

5．FX ON -40MR的输入点数有，输出点数有，MR指的是。

答案：24点、16点、基本单元继电器输出。

6．PLC工作方式有和两挡。

答案：RUN、STOP。

7．FX ON -40MR采用的通信电缆是。

该电缆用于和的通信。

答案：RS-422电缆、PLC、计算机。

8．PLC是一种主用于工业自动化控制的计算机，主要由、、、、等组成。

答案：CPU、存储器、I/O接口电路、外设接口、编程装置和电源。

9．PLC的存储器由、、3大部分构成，主要用于、。

答案：ROM 、RAM 、EEPROM 、存放系统程序、用户程序及工作数据。

10、在PLC输入控制系统中，各种、、等主令电器直接接到PLC输入接口电路上。

答案：按钮、行程开关、传感器。

11、PLC输入输出信号有、、三种类型。

答案：开关量、模拟量、数字量。

12、PLC的输出有三种形式：、、。

答案：继电器输出，晶闸管输出(SSR型)，晶体管输出。

13、PLC接口电路提高抗干扰能力的方法主要有：、。

答案：光电耦合器、阻容滤波电路。

FX14、-40MR 型的PLC输入电源允许范围为，由用户另外提供。

0N答案：AC85--264V，负载电源。

15、PLC采用工作方式，其工作过程是一个不断的过程。

每次扫描过程有、和3个阶段。

答案：串行、循环扫描、输入采样、程序执行、输出刷新。

16、PLC常用的编程语言有和两种。

答案：梯形图、指令语句表。

17、PLC控制系统由、、、及相连接而成。

plc考试题及答案**PLC考试题及答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的输入/输出接口电路通常采用（）。

A. 晶体管输出B. 继电器输出C. 晶闸管输出D. 以上都是答案：D3. PLC的扫描周期是指（）。

A. PLC从输入到输出的整个处理过程的时间B. PLC从开始到结束的整个处理过程的时间C. PLC从输入到输出的单个处理过程的时间D. PLC从开始到结束的单个处理过程的时间答案：A4. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 流程图答案：C5. 以下哪个不是PLC的特点（）。

A. 高可靠性B. 易于编程C. 体积庞大D. 灵活性高答案：C6. PLC的输出接口电路中，晶体管输出型适用于（）。

A. 交流负载B. 直流负载C. 感性负载D. 以上都是答案：B7. PLC的输入接口电路中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 以上都是答案：A8. PLC的存储器中，只读存储器（ROM）通常用来存储（）。

A. 用户程序B. 系统程序C. 输入/输出状态D. 临时数据答案：B9. PLC的输入/输出模块与CPU之间的通信方式是（）。

A. 并行通信B. 串行通信C. 无线通信D. 以上都是答案：B10. PLC的程序存储器中，RAM通常用来存储（）。

A. 用户程序B. 系统程序C. 输入/输出状态D. 临时数据答案：D二、填空题（每题2分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller，可编程逻辑控制器。

2. PLC的输入/输出接口电路中，继电器输出型适用于_______负载。

答案：交流负载。

3. PLC的扫描周期包括_______和_______两个阶段。

plc理论考试题及答案PLC理论考试题及答案一、选择题1. PLC的全称是什么？- A. 功率控制逻辑- B. 程序逻辑控制器- C. 个人逻辑控制器- D. 电源控制逻辑答案：B2. PLC系统中，扫描周期包括哪些部分？- A. 输入采样、程序执行、输出刷新- B. 输入采样、程序编写、输出刷新- C. 输入采样、程序执行、输出等待- D. 输入采样、程序编写、输出等待答案：A3. 在PLC的梯形图中，常开接点表示为？- A. 一个没有斜线的矩形- B. 一个带有斜线的矩形- C. 一个圆圈- D. 一个带有曲线的矩形答案：B4. PLC的工作原理是基于什么？- A. 顺序控制- B. 随机控制- C. 循环扫描- D. 事件驱动答案：C5. 下列哪个不是PLC的特点？- A. 可靠性高- B. 易于编程- C. 体积庞大- D. 安装方便答案：C二、填空题1. PLC的编程语言通常包括梯形图、指令列表、_______、结构化文本和高级语言。

答案：功能块图2. 在PLC控制系统中，_______是用来存储系统配置和程序的设备。

答案：存储卡3. PLC的输入接口电路通常包括_______电路和_______电路。

答案：直流输入；交流输入4. PLC的输出接口电路通常分为_______输出和_______输出。

答案：晶体管；继电器5. PLC的内部元件包括累加器、寄存器和_______。

答案：数据寄存器三、简答题1. 简述PLC与继电器控制系统相比有哪些优点？PLC与继电器控制系统相比具有以下优点：- 编程灵活性高，易于修改控制方案。

- 抗干扰能力强，适用于各种工业环境。

- 系统集成度高，可以减少硬件的使用，节省空间。

- 维护方便，诊断功能强大，便于故障查找。

- 可靠性高，使用寿命长，减少维护成本。

2. PLC控制系统的设计步骤是什么？PLC控制系统的设计步骤通常包括：- 明确控制要求，进行系统分析。

《PLC基础知识试题》（初级）一、填空题：1、GE90-30PLC基本组成部分包括：（背板）、（电源）、（cpu）、（输入模块）、( 输出模块）、（特殊用途模块）。

2、PLC的控制功能有：（逻辑控制）、（位置控制）、（过程控制）、（系统监控）、（集散控制）3、PLC按I/O 点数可分为：（超小型）、（小型）、（中型）、（大型）4、PLC按组成结构可分为：（整体式）、（模块式）5、PLC按功能可分为：( 低档) 、( 中档) 、( 高档)6、PLC软件系统包括：（用户软件）、（系统软件）7、大多数的PLC用户程序要求扫描周期越（短）越好8、GEPLC编程软件有：（LM90）、（Versapro ）、（GEM）E9、GE90-30PLC可以用的编程软件有（Versapro ）、（GEM）E10、TSA22用（GEM）E 软件编程11、TSA21用（Versapro ）软件编程12、TCP70用（LM90）软件编程13、TBA19用（LM90）软件编程14、TCP71用（LM90）软件编程15、TBA22用（GEM）E 软件编程16、TFA3用（LM90）软件编程17、TBA22生产线的利乐缓冲塔用（GEM）E 软件编程18、LM90中AlT+ENter 组合键的作用（全屏）19、LM90中AlT+N组合键的作用（显示指令相关信息）20、LM90中AlT+M组合键的作用（改变联机状态）21、LM90中AlT+R组合键的作用（运行或停止PLC）22、Offline 的含义是（离线）23、Online 的含义是（在线）24、Monitor 的含义是（监视）25、LM90联机后显示PLC程序名HHP是表示PLC内部（没有程序）26、Logic not EQ 表示（程序不对等）27、Logic EQ 表示（程序对等）28、LM90中“store from programmer to PLC”表示把程序从（电脑）传到（PLC）29、I/O 是英文（input ）、（output ）的缩写30、LM90中“RACK”1表示（第二块基板）31、LM90中“slot ”表示（插槽）32、GE90-30中第一槽放（电源）模块33、GE90-30中第二槽放（CPU）模块34、LM90中查看故障信息可以在（Monitor ）、（Online ）状态35、LM90中清除故障信息可以在（Online ）状态36、LM90与Versapro 使用的串口通信电缆是否是一样的（是）37、Versapro 软件中中可以调用HWC软件，其作用是（硬件配置）38、versamaxPLC的cpu 与输入、输出是集成到一起的吗（是）39、GEME可以读LM90\Versapro 的程序吗（可以）40、TBA22使用的PLC是什么品牌（GE ）。
