煤矿安全监控系统布置图及断电控制图绘制规范为进一步加强煤矿安全监控系统的图纸技术资料管理,规范煤矿安全监控系统布置图和断电控制图的绘制,明确填图内容,现将有关事项通知如下。
一、煤矿安全监控系统布置图1、主要内容该图为反映煤矿安全监控系统装备布置的综合性图纸。
煤矿安全监控系统布置图中应标明的主要内容有:传感器、断电控制器、分站、电源、中心站等设备的位置、接线、断电范围、报警值、断电值、复电值、传输电缆、供电电缆等。
2、注记图中应标注中心站主要配置及监控系统型号,填绘通风设施、风流方向,填绘回采掘工作面图例及系统所装配的所有传感器(包括模拟量、开关量、累计量)等内容;分站模拟输入量的报警值、断电值、复电值及断电范围宜以表格形式在图中适当位置标注;主干、分支信号传输电缆的规格应分别标注;图中应标注分站号、传感器编号,传感器编号标注形式为:分站号-通道号,如安装在5号分站1通道的传感器编号为“5-1”。
图签填写完整,图中的各种文字、数字注记的位置,视图面而定,应层次清楚,布局合理。
图纸应根据矿井采掘变化和设备设置变化情况,及时修改、更新保存。
二、断电控制图1、主要内容该图为反映煤矿安全监控系统断电控制设置情况的示意图。
煤矿安全监控系统断电控制图中应包括的主要内容有:甲烷传感器、馈电传感器和分站的位置,断电范围,被控开关的名称与编号,被控开关的断电接点和编号。
2、注记图中应标注监控中心站、断电控制器的安设位置,对断电控制电缆、信号传输电缆、分站供电电缆在图中进行区别标绘;图中应标出监控分站的编号、断电控制输出端口编号;对监控分站安设的传感器等输入量的报警、断电、复电参数及断电范围、是否采用异地断电等情况应以列表的形式标注;对断电开关所控制的所有机电设备,可参照供电系统图附加表格(图)进行标注;图中还应标明监控分站的电源来源(来自某一变电所的某个开关),主干电缆及分支电缆规格,被控开关的安设位置等。
宜对井下监控分站的安设位置按采区进行标注;井下安设有遥控分路器等具有智能分区断电设备的,也应在图中予以标注。
煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准GB/T 50593-20102、煤矿安全规程(2016)3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法(煤安监行管〔2017〕5号)5、山西省煤矿图纸交换管理办法(暂行)二、总体要求1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下实际情况,按规定图例标注,各测点风量直接标注在测风站位置。
3、图名一律标在图框内,位置在图的上框线正中下方。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制)。
7、上报要求:通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部;通风系统图、避灾线路图每季度上报救护消防应急救援中心,图纸以季末实际情况填报,上报时间1月5日、4月5日、7月5日、10月5日之前;矿井通风立体示意图每年上报一次,其他图纸根据需要绘制上报。
三、绘制要求及标注内容1、矿井通风系统图(1)在矿井1:2000的采掘工程平面图上绘制,每月修改,在图的右上方绘制指北针。
(2)标注内容完整、准确,充分反应井下实际情况,各地点风量直接标注在测风站位置处。
(3)图上标注内容:主要通风机参数、各类通风设施(密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等)、风流方向、局部通风机、风筒、瓦斯涌出量,图例样式见表2-1 矿井通风系统图例说明。
(4)图纸右下角制作图签,样式见表2-2 通风系统图签说明。
(5)井下有火区的必须绘制火区位置关系图,并按形成先后顺序进行编号,标注发火日期及其他应说明内容。

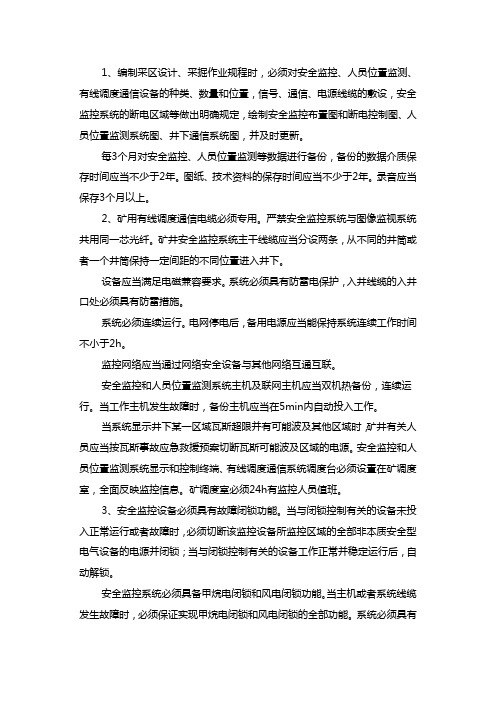

1、编制采区设计、采掘作业规程时,必须对安全监控、人员位置监测、有线调度通信设备的种类、数量和位置,信号、通信、电源线缆的敷设,安全监控系统的断电区域等做出明确规定,绘制安全监控布置图和断电控制图、人员位置监测系统图、井下通信系统图,并及时更新。
每3个月对安全监控、人员位置监测等数据进行备份,备份的数据介质保存时间应当不少于2年。
图纸、技术资料的保存时间应当不少于2年。
录音应当保存3个月以上。
2、矿用有线调度通信电缆必须专用。
严禁安全监控系统与图像监视系统共用同一芯光纤。
矿井安全监控系统主干线缆应当分设两条,从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
设备应当满足电磁兼容要求。
系统必须具有防雷电保护,入井线缆的入井口处必须具有防雷措施。
系统必须连续运行。
电网停电后,备用电源应当能保持系统连续工作时间不小于2h。
监控网络应当通过网络安全设备与其他网络互通互联。
安全监控和人员位置监测系统主机及联网主机应当双机热备份,连续运行。
当工作主机发生故障时,备份主机应当在5min内自动投入工作。
当系统显示井下某一区域瓦斯超限并有可能波及其他区域时,矿井有关人员应当按瓦斯事故应急救援预案切断瓦斯可能波及区域的电源。
安全监控和人员位置监测系统显示和控制终端、有线调度通信系统调度台必须设置在矿调度室,全面反映监控信息。
矿调度室必须24h有监控人员值班。
3、安全监控设备必须具有故障闭锁功能。
当与闭锁控制有关的设备未投入正常运行或者故障时,必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁;当与闭锁控制有关的设备工作正常并稳定运行后,自动解锁。
安全监控系统必须具备甲烷电闭锁和风电闭锁功能。
当主机或者系统线缆发生故障时,必须保证实现甲烷电闭锁和风电闭锁的全部功能。
系统必须具有断电、馈电状态监测和报警功能。
4、安全监控设备的供电电源必须取自被控开关的电源侧或者专用电源,严禁接在被控开关的负荷侧。
煤矿安全监控系统及检测仪器使用管理规范(AQ1029—2019)中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿,包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能,用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等,并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等,由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器 transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置,一般具有显示及声光报警功能。
3.4风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器 carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器 temperature transducer连续监测矿井环境温度高低的装置。
第十一章监控与通信第一节一般规定第四百八十七条所有矿井必须装备安全监控系统、人员位置监测系统、有线调度通信系统。
第四百八十八条编制采区设计、采掘作业规程时,必须对安全监控、人员位置监测、有线调度通信设备的种类、数量和位置,信号、通信、电源线缆的敷设,安全监控系统的断电区域等做出明确规定,绘制安全监控布置图和断电控制图、人员位置监测系统图、井下通信系统图,并及时更新。
每3个月对安全监控、人员位置监测等数据进行备份,备份的数据介质保存时间应当不少于2年。
图纸、技术资料的保存时间应当不少于2年。
录音应当保存3个月以上。
第四百八十九条矿用有线调度通信电缆必须专用。
严禁安全监控系统与图像监视系统共用同一芯光纤。
矿井安全监控系统主干线缆应当分设两条,从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
设备应当满足电磁兼容要求。
系统必须具有防雷电保护,入井线缆的入井口处必须具有防雷措施。
系统必须连续运行。
电网停电后,备用电源应当能保持系统连续工作时间不小于2h。
监控网络应当通过网络安全设备与其他网络互通互联。
安全监控和人员位置监测系统主机及联网主机应当双机热备份,连续运行。
当工作主机发生故障时,备份主机应当在5min内自动投入工作。
当系统显示井下某一区域瓦斯超限并有可能涉及其他区域时,矿井有关人员应当按瓦斯事故应急救援预案切断瓦斯可能涉及区域的电源。
安全监控和人员位置监测系统显示和控制终端、有线调度通信系统调度台必须设置在矿调度室,全面反映监控信息。
矿调度室必须24h有监控人员值班。
第二节安全监控第四百九十条安全监控设备必须具有故障闭锁功能。
当与闭锁控制有关的设备未投入正常运行或者故障时,必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁;当与闭锁控制有关的设备工作正常并稳定运行后,自动解锁。
安全监控系统必须具备甲烷电闭锁和风电闭锁功能。
当主机或者系统线缆发生故障时,必须保证实现甲烷电闭锁和风电闭锁的全部功能。
安全监控系统断电控制图的
绘制
-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
安全监控系统断电控制图的绘制规范(讨论稿)
一、概述
1、为了进一步规范安全监控系统断电控制图的绘制,理顺断电逻辑关系,断电控制图应以井下供电系统图为底图绘制。
供电系统图发生变化,断电控制图必须随之变化。
供电系统图中的各种电气设备应按国家标准的电气设备符号绘制。
断电图中必须保留供电系统图中供电设备、电缆等型号。
2、如若用一张供电系统图表示井下全部供电系统,此时断电图可能比较复杂,则断电控制图可按不同的生产环节(如采、掘)分开几张绘制。
3、断电控制图只需绘制井下断电部分,不需要绘制地面断电部分。
二、分站
4、断电图中分站输入端只需标出CH4传感器、风筒传感器、馈电传感器,其他传感器可省略;输出端要标明断电器和报警器。
CH4传感器应标明所安装的位置(例如上隅角、工作面、回风流等,或用T0、T1、T2表示)。
图中应标出CH4传感器的型号。
5、为分站供电的电源箱应与分站连接并标出电源箱的型号,分站的交流电源的电压等级、从何处引出应标到图中,
以上连接方式可用导线直接连接,不同的连线可用不同颜色线表示。
如若线路复杂,可用端子号代替。
6、不参与断电的分站可不出现在断电图中。
三、断电器
7、断电点开关处(如变电所、配电点)所有开关(可能是低压开关、也可能是高压开关)、变压器应全部出现在断电图中,开关的接线方式应遵守供电系统图中的连接方式。
变电所、配电点的电源引自何处应标明。
母线上所有总开关、分路开关应有编号。
8、图中应标出断电器的分站编号、型号、安装位置。
分站编号、型号必须与原理图一致。
9、参与断电的开关所带的所有负荷都应表示在图中,不断电的开关所带负荷可省略,但要标明这些不断电开关所带负荷的名称。
四、馈电
10、断电图中必须标明馈电传感器的安装位置、型号,并用导线连接到分站输入端。
五、其他
11、不建议分站、传感器、电源箱、报警器等采用图片。
只用框图等简单符号即可。
12、图中应标出安全监控系统的型号。
13、必要时图中可以加图例(只列监控系统的设备),并列表。
14、将报警器连接到分站,并标出型号、位置。
15、图中应标明CH4报警、断电、复电浓度。
16、图中应标明传输电缆型号。
17、图中同一类型的器件应采用同一种符号。
同一类型的线路采用同一种颜色、线型。
18断电范围用虚线框住,并用汉字标清生产环节的名称、编号。
(例如90102综采工作面、90103运输顺槽掘进工作面等)
19.断电图应遵守所有图纸应有的要素,例如标题栏、边框线等,应有相关人员的签字和盖章,绘制日期、矿名等。
