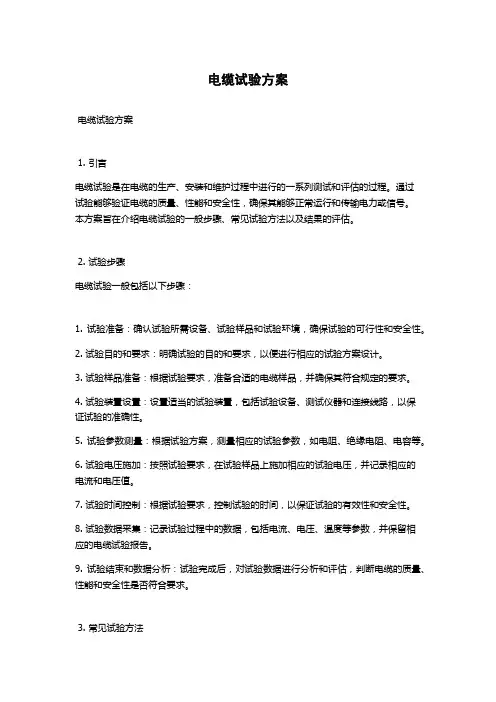

电缆试验方案电缆试验方案1. 引言电缆试验是在电缆的生产、安装和维护过程中进行的一系列测试和评估的过程。

通过试验能够验证电缆的质量、性能和安全性，确保其能够正常运行和传输电力或信号。

本方案旨在介绍电缆试验的一般步骤、常见试验方法以及结果的评估。

2. 试验步骤电缆试验一般包括以下步骤：1. 试验准备：确认试验所需设备、试验样品和试验环境，确保试验的可行性和安全性。

2. 试验目的和要求：明确试验的目的和要求，以便进行相应的试验方案设计。

3. 试验样品准备：根据试验要求，准备合适的电缆样品，并确保其符合规定的要求。

4. 试验装置设置：设置适当的试验装置，包括试验设备、测试仪器和连接线路，以保证试验的准确性。

5. 试验参数测量：根据试验方案，测量相应的试验参数，如电阻、绝缘电阻、电容等。

6. 试验电压施加：按照试验要求，在试验样品上施加相应的试验电压，并记录相应的电流和电压值。

7. 试验时间控制：根据试验要求，控制试验的时间，以保证试验的有效性和安全性。

8. 试验数据采集：记录试验过程中的数据，包括电流、电压、温度等参数，并保留相应的电缆试验报告。

9. 试验结束和数据分析：试验完成后，对试验数据进行分析和评估，判断电缆的质量、性能和安全性是否符合要求。

3. 常见试验方法电缆试验涵盖了多种试验方法，以下为常见的几种试验：3.1 绝缘电阻试验该试验用于测量电缆的绝缘电阻，以判断电缆的绝缘性能。

常用的测试方法包括直流绝缘电阻试验和交流耐压试验。

3.2 电阻试验电阻试验用于测量电缆导体的电阻值，以验证电缆的导电性能。

通常使用四线法进行测量，结果以标准电阻为参考，计算电缆的电阻值。

3.3 电容试验电容试验用于测量电缆之间的电容值，以检查电缆之间的绝缘情况。

常用的试验方法有相对法和桥法。

3.4 带电试验带电试验用于测试电缆在额定电压下的工作性能。

常见的带电试验包括直流带电试验和交流带电试验。

3.5 屏蔽试验屏蔽试验用于检测电缆的屏蔽性能，以验证电缆的抗干扰能力。

电力电缆试验方法及检测技术分析
一、引言
电力电缆作为电力传输的重要设备，其质量直接关系到电力系统的安全运行。

对电力
电缆进行试验和检测显得十分重要。

本文将从电力电缆试验方法和检测技术两个方面展开，对电力电缆的质量检测进行深入分析，以期能够为广大电力行业从业人员提供一定的参考
和借鉴价值。

二、电力电缆试验方法
1. 试验设备
电力电缆试验需要使用一些特殊的设备，例如介损测试仪、绝缘电阻测试仪、局部放
电测试仪、高电压绝缘电阻测试仪等。

这些设备对试验的准确性和可靠性起着至关重要的
作用。

2. 介损测试
介损测试是电力电缆试验中的一个重要环节，它可以反映电缆绝缘性能的好坏。

通过
介损测试，可以了解到电缆在工作频率下的绝缘耗损和电缆的绝缘性能变化情况，进而评
价电缆的质量。

3. 绝缘电阻测试
4. 局部放电测试
局部放电测试是检测电缆局部放电情况的一种方法，通过测试可以了解到电缆绝缘材
料的质量状况，从而评价电缆的使用寿命和安全性能。

三、电力电缆检测技术分析
1. 红外热像检测技术
红外热像检测技术是一种新兴的电力电缆检测技术，通过红外热像仪对电缆进行拍摄，可以直观地了解到电缆的绝缘损坏情况，对电缆的故障诊断和预防起到了十分重要的作
用。

2. 超声波检测技术
3. X射线检测技术
4. 光纤测温技术
光纤测温技术是一种新兴的电力电缆检测技术，通过在电缆中布置光纤测温仪，可以实时地监测电缆的温度变化情况，对电缆的运行状态和安全性进行实时监测，具有非常重要的意义。

电力电缆试验方法及检测技术分析电力电缆是现代工业生产和生活中不可或缺的一部分，在电力传输和分配中有着重要作用。

为确保电缆电力传输的安全可靠，并延长电缆的使用寿命，需要对电力电缆进行各种试验。

本文将针对电力电缆试验方法及检测技术进行分析。

一、电缆试验方法1.低频电压试验低频电压试验是电力电缆试验中最常用的一种，用于检验电缆的绝缘性能和耐电压特性。

试验设备需选用直流高电压试验仪，将电缆缠绕在试验机上，对其进行各种电压实验。

试验的量程和时间等参数应根据电缆的制造标准来确定。

2.局部放电试验局部放电试验是检验电缆绝缘性能的另一种方法。

通过在电缆中加入人造缺陷或者在接头处制造模拟接头，然后给电缆施加高压，观测电缆是否会产生放电现象。

该试验能够检验电缆的绝缘集中情况，有助于发现接头缺陷，电缆的表面维护和绝缘材料的老化情况。

电容耐压试验是用来检验电缆耐压性能的方法之一。

使用试验仪器将电缆相互连接，然后施加高电压让电缆电容达到满电荷状态，保持一段时间。

试验过程中，要保证电流不过大，否则可能影响试验结果。

二、检测技术1.热红外检测技术热红外检测技术可检验电缆接头和光缆的状态，并观测电缆的热量分布，可以检测电缆接头和片区问题。

通过该技术可大大缩短抢修时间，减少人员损失和经济损失。

2.介质分析技术介质分析技术可以检测电缆绝缘材料的老化情况。

利用仪器检测电缆的介质材料中的微量气体元素，通过对气体元素含量的变化来判断电缆绝缘材料是否老化。

3.电缆定位及检测技术电缆定位及检测技术是一种非破坏性检测电缆状态的技术，可进行电缆定位、割接及支线检测。

该技术通过对电缆进行脉冲反射进行测量，可以准确测量出电缆长度及具体位置，并确定有无电缆断裂或故障点，操控简单，易于操作。

综上所述，电力电缆试验方法及检测技术的应用非常重要。

通过该技术，可以确保电力传输的安全可靠，有效预防电力故障的发生，保障电力系统的稳定运行。

电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。

通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。

本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。

二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。

2. 查阅相关资料，了解试验的要求、标准和方法。

3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。

三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。

(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。

(3) 检查试验环境是否满足试验要求，如温度、湿度等。

2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。

(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。

(2) 启动直流电阻测试仪，进行直流电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。

(2) 启动交流耐压测试仪，进行交流耐压试验。

(3) 记录测试结果，并核对是否符合试验要求。

5. 过热试验(1) 将电缆导线连接到过热试验设备。

(2) 设定过热试验设备的温度和时间参数。

(3) 启动过热试验设备，进行过热试验。

(4) 记录测试结果，并核对是否符合试验要求。

6. 试验结束(1) 断开电缆与试验设备的连接。

(2) 数据整理和报告编写。

四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。

2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。

3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。

电线电缆试验方法电线电缆作为电力传输和信号传递的重要载体，在现代社会中发挥着举足轻重的作用。

为确保电线电缆的质量、安全性和可靠性，满足不同应用场景下的性能需求，对其进行严格的试验是至关重要的。

本文将详细介绍电线电缆的试验方法，包括结构检查、电气性能测试、机械性能测试以及环境适应性测试等多个方面。

一、结构检查结构检查是对电线电缆的外观和内部构造进行的初步评估，主要目的是检查其是否符合设计要求和相关标准。

1. 外观检查：检查电线电缆的表面是否光滑、无损伤、无裂纹、无污渍等。

同时，还需检查标识、印刷字迹是否清晰、耐久。

2. 尺寸测量：使用千分尺、显微镜等工具测量电线电缆的直径、绝缘厚度、导体直径等关键尺寸，确保其符合规格要求。

3. 剖面分析：通过切割、研磨、染色等手段，制备电线电缆的剖面样品，然后在显微镜下观察其内部结构，如导体绞合、绝缘层、屏蔽层等的排列和组合情况。

二、电气性能测试电气性能测试是评估电线电缆传输电能和信号能力的重要手段，主要包括导电性能、绝缘电阻、介电强度等方面。

1. 导电性能测试：通过测量电线电缆的直流电阻或交流阻抗，评估其导电能力。

测试时需注意样品的长度、温度等因素对测量结果的影响。

2. 绝缘电阻测试：在规定的温度和湿度条件下，测量电线电缆绝缘层的电阻值，以评估其绝缘性能。

绝缘电阻的高低直接影响到电线电缆的安全使用。

3. 介电强度测试：通过施加高压电场，测试电线电缆绝缘层能够承受的最大电压而不发生击穿现象。

这是评估电线电缆耐压能力和安全性的重要指标。

三、机械性能测试机械性能测试旨在评估电线电缆在受到外力作用时的变形、断裂等机械行为，以确保其在安装和使用过程中的稳定性和耐久性。

1. 拉伸试验：在规定的速度和条件下，对电线电缆样品进行拉伸，直至断裂。

通过测量拉伸过程中的力-位移曲线，可以计算出抗拉强度、断裂伸长率等关键指标。

2. 弯曲试验：将电线电缆样品按照规定的弯曲半径和次数进行弯曲，然后观察其表面是否有开裂、断裂等现象。

电力电缆试验方法及检测技术分析电力电缆是输送电能的重要设备，其质量和安全性直接影响着电力系统的可靠运行。

为了保证电力电缆的质量和安全性，需要进行各种试验以及使用先进的检测技术进行评估。

本文将就电力电缆试验方法及检测技术进行分析。

一、电力电缆试验方法1. 绝缘电阻试验绝缘电阻试验是衡量电缆绝缘质量的重要方法，它能够检测电缆在正常工作电压下的绝缘性能。

试验时，需要将电缆正、负极通过绝缘电阻测试仪分别接地，并施加一定的电压，通过测试仪的读数来判断绝缘电阻是否符合规定标准。

2. 电气强度试验电力电缆在运行时会受到不同程度的电压冲击和过电压，因此电气强度试验是必不可少的。

试验时，需在规定条件下施加交流耐压或直流耐压，判断电缆的绝缘是否能够经受住低频、高频、瞬态过电压等不利因素。

3. 拉力试验拉力试验是为了测试电缆的机械性能，主要用于检测电缆的拉伸强度、抗压强度、柔韧性等。

通过拉力试验可以评估电缆在安装和使用过程中的耐久性和可靠性。

4. 防水防潮试验电力电缆通常需要在潮湿、潜水等恶劣环境下工作，因此防水防潮试验是非常重要的。

试验时，需要将电缆放入水中、水下或水蒸气环境中保持一定时间，以检测电缆的绝缘和护套是否能够有效防水防潮。

5. 火焰试验火焰试验是用于测试电缆的阻燃性能，以判断其在火灾情况下是否能够有效阻止火势蔓延。

通过火焰试验可以评估电缆的阻燃性能和安全性能，以保障电力系统的安全运行。

二、电力电缆检测技术分析1. 微波局部放电技术微波局部放电技术是一种非接触式的检测技术，通过微波信号来检测电力设备中的局部放电现象。

采用微波局部放电技术可以实现对电缆内部局部放电的在线监测，发现潜在故障隐患，提前采取措施进行维护和修复，从而避免事故的发生。

2. 红外热像技术红外热像技术是利用红外热像仪来检测设备表面的热量分布情况，从而发现设备中的热点和异常温升。

通过红外热像技术可以对电力电缆进行快速、全面的检测，及时发现电缆的发热点和故障点，预防潜在的故障风险。

电缆的试验方法现行的电缆线路电气试验方法有多种，不同电压等级、不同类型的电力电缆有不同的试验方法。

文中介绍了油浸纸绝缘电缆、塑料绝缘电缆和交联聚乙烯电缆的试验方法。

现行电缆线路的电气试验大致有：直流耐压和泄漏电流试验、工频耐压试验、测量绝缘电阻、绝缘油试验、局部放电试验、0.1 Hz超低频试验、交流变频谐振试验等。

目前，电力部门对于不同电压等级和不同类型的电力电缆线路的试验方法和试验内容也不尽相同。

1油浸纸绝缘电缆的直流耐压实验直流耐压反映电缆绝缘的泄漏和耐压特性。

理论分析和实用效果均表明，油浸纸介质电缆、充油电缆或充气电缆的直流、交流耐压特性基本相同。

对油纸绝缘电力电缆的试验，除制造厂在进行例行试验时采用交流电压外，安装和运行单位对电缆线路进行交接验收和预防性试验或故障修复后试验时，都采用直流耐压，因为直流耐压试验具有下列优点。

a. 直流试验设备携带轻便，适合现场使用。

对电缆作直流耐压试验时一般以半波整流获得试验电压，并应用多倍压整流技术，故可用体积容量都较小的试验设备（试验变压器和整流设备），获得对较长电缆线路进行直流高压试验的电压。

b. 交流耐压试验有可能在绝缘空隙中产生游离放电，从而导致绝缘的永久性损坏，采用直流耐压试验则避免了这种情况发生。

c. 在进行直流耐压试验时，可以同时测量泄漏电流。

根据泄漏电流的数值及其随时间的变化、泄漏电流和试验电压的关系，可以判断电缆的绝缘状况。

d. 对电缆进行直流耐压试验时，按规程规定采用负极性接线，即将导体接负极。

这种接法的好处是，如果纸绝缘已经受潮，由于水带正电，在直流电压下，有明显“电渗现象”，会使水分子从表层移向导体（负极），从而使泄漏电流增大，甚至形成贯穿性通道，有利于暴露纸绝缘中已经局部受潮的缺陷。

e. 直流耐压试验加压时间可以较短，如规程规定对6～35 kV电缆进行交接和预防性试验时每相加压时间为5 min。

这是因为直流击穿电压与加压时间关系不大，如有缺陷，一般在直流电压下几分钟内就可以发现，无需长时间加压。

电力电缆工程试验规范1. 引言电力电缆是电力系统中不可或缺的基本设备，其质量和可靠性对电力系统的安全运行起着至关重要的作用。

为了保证电力电缆工程的质量，减少故障，确保运行安全，制定本试验规范。

2. 试验前准备2.1 设备准备•试验设备：包括绝缘测试仪、局部放电检测仪、直流电阻测试仪等。

•安全设备：包括绝缘手套、绝缘靴、绝缘衣等。

2.2 试验样品准备•样品应符合国家相关标准，并经过验收合格。

•样品准备应注意保护好外皮，避免破损。

3. 试验内容和要求3.1 绝缘电阻测试•目的：检测电缆绝缘情况及其质量。

•方法：采用直流或交流方法进行测试。

•要求：绝缘电阻不得小于规定值。

3.2 交流耐压试验•目的：检测电缆绝缘是否能承受额定电压下的耐压试验。

•方法：采用交流电源进行试验，电压持续一段时间后逐渐增加，直至达到规定值。

•要求：试验过程中不得发生击穿或闪络现象。

3.3 局部放电试验•目的：检测电缆绝缘是否存在局部放电现象，评估其绝缘质量。

•方法：采用局部放电检测仪进行试验，通过监测电缆绝缘中的局部放电活动进行评估。

•要求：局部放电等级应符合相关标准。

3.4 直流电阻测量•目的：测量电缆的直流电阻，判断导体的接头是否接触良好。

•方法：采用直流电阻测试仪，按照规定的方式进行测量。

•要求：导体的接头应有稳定的接触电阻。

3.5 高压试验•目的：检测电缆绝缘是否能承受额定电压下的高压试验。

•方法：采用高压试验仪进行试验，电压持续一段时间后逐渐增加，直至达到规定值。

•要求：试验过程中不得发生击穿或闪络现象。

4. 试验记录和评定4.1 试验记录•对每项试验进行记录，包括试验日期、试验设备、试验结果等。

•试验记录应保存至少两年。

4.2 试验评定•每项试验的结果进行评定，根据标准对试验结果进行判定。

•试验合格的样品方可使用，不合格的样品应进行重新试验或更换。

5. 试验安全措施•在进行试验前，应进行必要的安全培训。

•试验过程中，操作人员应佩戴好相应的个人防护用具。

电力电缆耐压试验方法电力电缆耐压试验是电力电缆的重要检测手段，主要用于检测电缆的绝缘性能和安全可靠性。

该试验主要通过施加高电压来模拟电缆在正常使用条件下的工作环境，判断其绝缘是否能够承受正常工作电压，以及是否存在绝缘缺陷等问题。

根据电缆的不同用途和规格，电力电缆耐压试验方法可以分为如下几种：1.初次输入的电缆绝缘试验：这是对新安装电缆或修复电缆进行的试验，其目的是验证电缆绝缘是否符合要求。

测试方法为施加电缆额定电压的1.732倍持续10分钟以上，以判断绝缘是否能够承受正常工作电压。

2.涂鞣绝缘电缆的试验：涂鞣绝缘电缆的试验通常采用直流电，其电压范围为1.732～3.732倍的额定电压。

测试时间应持续10分钟以上，以判断绝缘耐压性能。

3.偶绞电缆耐压试验：偶绞电缆通常采用频率为0.1Hz的交流电进行试验，测试电压为1.732倍的额定电压或更高。

测试时间应持续30分钟以上。

4.电缆连接头和终端试验：对于电缆连接头和终端，试验电压应为额定电压的1.732倍或更高，并持续30分钟以上。

该试验主要用于验证连接头和终端的绝缘性能是否合格。

在进行电力电缆耐压试验之前，还需注意以下几个方面：1.设备选择：测试时应选用符合标准的专业试验设备，且设备性能稳定可靠。

2.环境准备：试验时应保持环境清洁、干燥，以防止试验设备受潮。

3.试验过程：试验时应逐渐施加电压，避免突然过高的电压对电缆产生影响。

测试过程中应注意观察电缆的绝缘状况和试验结果。

4.试验后处理：试验结束后，应检查电缆是否受损，及时处理试验时可能引起的异常情况。

在进行电力电缆耐压试验时，必须遵守相关的安全操作规程，确保测试的准确性和安全性。

另外，不同国家和地区可能有不同的电力电缆试验标准和规范，试验人员应仔细阅读并遵守相应的规定。

电力电缆的绝缘试验标准及方法电力电缆主要由导电线芯、绝缘层和护套组成，《规程》将电力电缆分成三类，即纸绝缘电力电缆、橡塑绝缘电力电缆(聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、乙丙橡皮绝缘电力电缆)、电容式充油电缆，它们的预防性试验见表1-1。

注：“☆”表示正常试验项目，“×”表示不进行该项目试验，“△”表示大修后进行，“○”表示必要时进行。

测量电力电缆的主绝缘电阻可以检查电缆绝缘是否老化、受潮，以及耐压试验中暴露出来的绝缘缺陷。

对1000V以下的电缆测量时用1000V绝缘电阻测试仪，对1000V及以上的电缆用2500V 绝缘电阻测试仪，对6kV及以上电缆用5000V绝缘电阻测试仪。

像塑绝缘电力电缆的绝缘电阻很低时，应用万用表正、反接线分别测屏蔽层对铠装、铠装层对地的直流电阻，以检查它们是否受潮。

当绝缘确实受潮时，应安排检修。

当电缆埋于地下后，测量钢铠甲对地的绝缘电阻，可检查出外护套有无损伤；同理，测量铜屏蔽层对钢铠甲间的绝缘电阻也可以检查出内护套有无损伤。

通过这两项测量可以判断绝缘是否已经受潮。

当电缆敷设在电缆沟、隧道支架上时，其外护套的损伤点不在支点处且又未浸泡在水中或置于特别潮湿的环境中，则外护套的操作很难通过测量绝缘电阻来发现，此时测量铜屏蔽层对钢铠甲的绝缘电阻则更为重要。

电缆终端或套管表面脏污、潮湿对绝缘电阻有较大的影响。

除擦拭干净外，还应加屏蔽环，将屏蔽环接到绝缘电阻测试仪的“屏蔽”端子上，当电缆为三芯电缆时，可利用非测量相作为两端屏蔽环的连线，见图1-1。

图1-1 测量绝缘电阻时的屏蔽接线(a)单芯电缆；(b)三芯电缆当被测电缆较长时，充电电流很大，因而绝缘电阻测试仪开始指示的数值很小，这并不表示绝缘不良，必须经过较长时间遥测才能得到正确的结果。

测量中若采用手动绝缘电阻测试仪，则转速不得低于额定转速的80%，且当绝缘电阻测试仪达到额定转速后才能接到被试设备上并记录时间，读取15s和60s的绝缘电阻值。

10kv电力电缆交接试验标准一、电缆本体及附件检查1. 电缆应无机械损伤、挤压变形、漏油、渗油等异常情况。

2. 电缆终端头应密封良好，金属部件无明显锈蚀和变形。

3. 电缆附件应齐全，无损坏和老化现象。

4. 电缆中间接头应无缝隙、无渗油现象。

二、电缆绝缘电阻测量1. 采用1000V兆欧表测量电缆绝缘电阻，绝缘电阻值应符合规定。

2. 电缆绝缘电阻值应大于或等于100MΩ。

3. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。

三、电缆直流耐压试验1. 对电缆进行直流耐压试验，以检查电缆的绝缘性能。

2. 试验电压为10kV，持续时间为1分钟。

3. 试验过程中，应观察电缆有无放电、击穿等现象。

4. 试验后，应检查电缆有无损伤、变形等异常情况。

四、电缆泄漏电流测量1. 采用专用泄漏电流测量仪器进行测量。

2. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。

3. 泄漏电流值应符合规定要求。

五、电缆相位检查1. 对电缆进行相位检查，确保电缆相位正确。

2. 相位检查应包括电缆A、B、C三相的颜色标识。

3. 相位应符合设计要求。

六、电缆金属护套接地电阻测量1. 采用双臂电桥法测量电缆金属护套接地电阻。

2. 接地电阻值应符合规定要求。

七、电缆外护层绝缘电阻测量1. 采用1000V兆欧表测量电缆外护层绝缘电阻。

2. 绝缘电阻值应符合规定要求。

八、电缆交叉互联系统试验1. 对电缆交叉互联系统进行试验，以检查系统的运行性能。

2. 试验包括系统功能测试和运行稳定性测试。

3. 系统功能测试应包括接地电阻监测、温度监测等功能。

4. 运行稳定性测试应包括系统在正常运行条件下的稳定性和耐压性测试。

5. 试验过程中，应观察系统有无异常情况。

电力电缆试验报告报告摘要：本试验报告旨在对电力电缆进行一系列试验以验证其性能指标是否符合相关标准要求。

试验包括介电强度试验、电阻试验、接地电阻试验以及绝缘电阻试验等。

试验结果表明，所使用的电力电缆具有良好的绝缘性能和导电性能，符合相关标准要求。

1.引言电力电缆作为输送电能的重要装置，其性能的稳定性和可靠性对于电力系统的安全运行至关重要。

因此，对电力电缆进行试验以验证其性能指标是必要的。

2.试验目的本试验的目的是验证电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标是否满足相关标准要求。

3.试验方法3.1介电强度试验按照标准要求，将电力电缆两端分别接入高压设备，施加规定的交流电压，记录电流的变化情况，以判断是否出现击穿。

3.2电阻试验使用万用表测量电力电缆的导电部分的电阻值。

3.3接地电阻试验将电力电缆一端接地，利用万用表测量接地电阻值。

3.4绝缘电阻试验使用计量级绝缘电阻仪对电力电缆的绝缘部分进行测量。

4.试验结果4.1介电强度试验结果根据试验记录，电力电缆在施加规定交流电压下，未出现击穿现象。

4.2电阻试验结果经过检测，电力电缆的导电部分的电阻值符合相关标准范围。

4.3接地电阻试验结果根据试验结果，电力电缆的接地电阻值符合相关标准范围。

4.4绝缘电阻试验结果根据测量结果，电力电缆的绝缘电阻值符合相关标准范围。

5.结论经过一系列试验，我们可以得出以下结论：电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标均符合相关标准要求。

因此，电力电缆可以满足电力系统的要求，并可安全运行。

6.建议建议在实际工程中，对电力电缆的试验合格率进行统计，以进一步提高电力电缆质量和可靠性，并定期对电力电缆进行维护和检测，确保其良好的运行状态。

[1]《电缆和电缆附件通用技术规范》[2]《电力系统设备绝缘调试和故障试验导则》附录：。

电力电缆的试验项目
电力电缆试验是对电力电缆进行各种性能和可靠性的检测，以确保电
缆在正常工作条件下具有良好的电气性能和安全可靠性。

以下是电力电缆
常见的试验项目。

1.直流电阻测量试验：用于测量电缆导体的直流电阻，以判断导体的
良好连接和传导性能。

2.绝缘电阻测量试验：用于测量电缆绝缘材料（如橡胶、聚氯乙烯等）的绝缘电阻，以验证绝缘性能是否满足要求。

3.电气功率频率耐压试验：以额定电压为依据，测试电缆在正常工作
电压下是否能稳定工作，以及其对电压的耐受能力。

4.放电试验：模拟电缆在运行中可能出现的放电情况，检测电缆绝缘
系统是否能承受放电并保持正常工作。

5.交流耐压试验：在交流电压下，检测电缆绝缘系统及其他零部件的
耐压性能，以判断电缆的安全性能。

6.电压升降试验：在额定电压上升和下降的情况下，检测电缆及其接
头的电流和电压变化，以判断电缆的电气性能是否稳定。

7.电缆对接试验：模拟电缆连接后的动态负荷条件，测试电缆及其连
接器在各种条件下的电气性能和可靠性。

8.火焰试验：用于评估电缆在火灾条件下的燃烧性能和阻燃能力，以
确保电缆在火灾情况下能够保持良好的电气性能和安全性能。

9.老化试验：将电缆放置在高温、低温、潮湿等恶劣环境条件下，检
测其耐久性和可靠性，以评估电缆的使用寿命。

10.弯曲试验：通过模拟电缆在安装和使用过程中的弯曲状况，测试电缆对弯曲的适应性和柔韧性。

电力电缆试验项目的实施是确保电力电缆质量和安全可靠性的重要手段，通过这些试验可以全面评估电缆的性能，为保证电力供应的安全和稳定提供有力的保障。

电力电缆检测方案及方法
概述
本文档旨在提供一种电力电缆检测的方案及方法，以确保电力电缆的安全运行和可靠性。

方案
1. 检测设备选择
- 选择符合相关标准和规范的智能电力电缆测试仪器，确保测试结果准确可靠。

- 根据电力电缆的特点和要求，选择适当的测试设备，例如绝缘电阻测量仪、交耐压测试仪等。

2. 检测参数设置
- 根据电力电缆的类型和功能，合理设置检测参数，包括测试电压、测试时间等。

- 使用合适的检测参数可以提高测试的准确性和可靠性，同时保护电力电缆免受过高的测试压力。

3. 检测方法
- 进行绝缘电阻测试：使用绝缘电阻测量仪，测量电力电缆的
绝缘电阻，以评估绝缘性能。

- 进行交耐压试验：使用交耐压测试仪，施加适当的交流电压，检测电力电缆在高压下的耐压性能。

- 进行局部放电检测：采用合适的局部放电测试仪器，实施检
测以判断电力电缆是否存在潜在故障。

- 进行线路阻抗测量：使用线路阻抗测量仪，测量电力电缆的
阻抗值，以评估电力电缆的电流传输性能。

4. 检测报告和记录
- 在每次检测后，及时编制检测报告，详细记录检测数据和结果。

- 检测报告应包括电力电缆的基本信息、检测参数、测试结果、存在的问题和建议的解决方案等内容。

- 检测报告和记录应妥善保存，作为后续维护和管理的依据。

总结
通过合理选择检测设备，设置适当的检测参数，并采用多种方
法进行电力电缆的检测，可以有效保障电力电缆的安全与可靠性。

及时编制检测报告和记录，有助于维护和管理工作的顺利进行。

对
于复杂的检测需求和情况，建议在电力电缆检测中寻求专业人士的支持和指导。

电力电缆通电前耐压试验
电力电缆通电前进行的耐压试验是指在电力电缆安装之前，对其绝缘性能进行的一项重要测试。

该测试目的是确保电缆在正常工作电压下能够正常工作，并且在发生过电压或其他异常情况时能够保持其绝缘性能，避免发生电击、火灾等安全事故。

耐压试验的具体步骤如下：
1、准备测试仪器，包括高压发生器、绝缘电阻仪等设备。

2、将电力电缆的两端连接到测试仪器上。

3、开始测试，将测试仪器产生的高电压施加到电缆上，通常测试电压为电缆额定电压的1.5倍。

4、在一定时间内持续施加高电压，通常为15分钟至1小时。

5、观察电缆绝缘的情况，包括是否有放电现象、电缆外皮是否有击穿、绝缘电阻是否稳定等。

6、根据测试结果判断电缆的耐压性能是否符合要求，如果符合则可安装和使用，如果不符合则需要修复或更换电缆。

这一耐压试验是电力电缆安装前的必要工作，能有效保障电力系统的安全稳定运行。

- 1 -。

电力电缆试验方法一．测量绝缘电阻※测量各电缆线芯对地或对金属屏蔽层间的绝缘电阻；※测量各电缆线芯间的绝缘电阻；※为使准确，应在线芯端部绝缘上或套管端部装屏蔽环，并接在摇表的屏蔽端子G上；※绝缘电阻值参见制造厂规定。

1．工具选择※电压等级≥1KV：1500V或2500V兆欧表；※额定电压＜1KV：500或1000V兆欧表；※对护层有绝缘要求的电缆，应用500V兆欧表测量护层的绝缘电阻和警报系统的绝缘电阻。

2．步骤⑴断开电缆两侧电源；⑵用放电棒分别对电缆线芯接地，充分放电；⑶拆除电缆一切对外连线；⑷擦拭电缆头；⑸将非被测试相的线芯与铅皮一同接地；⑹分别摇测高压侧A、B、C对地绝缘电阻，如图1所示记录R15和R60的数据。

⑺分别摇测高压侧AB、BC、CA间绝缘电阻，如图2所示记录R15和R60的数据。

⑻用放电棒分别对电缆线芯接地，充分放电；二．直流耐压和泄漏电流试验※电缆不宜做交流耐压试验，制做直流耐压试验；※测量泄漏电流和测量绝缘电阻类似，试验加压部位相同，只需将兆欧表换为直流耐压设备即可；※试验电压一般分为0.25、0.5、0.75、1.0倍试验电压，均匀升压，每阶段停留1min，并读取泄漏电流值；※常用电缆直流耐压试验电压标准，如表所示：表1：粘性油浸纸绝缘电缆直流耐压试验电压标准表2：不滴流油浸纸绝缘电缆直流耐压试验电压标准表3：塑料绝缘电缆直流耐压试验电压标准表4：橡皮绝缘电力电缆直流耐压试验电压标准- 1 -文档来源为:从网络收集整理.word版本可编辑.欢迎下载表5：橡皮绝缘电力电缆直流耐压试验电压标准注：U－电缆额定线电压；U0－电缆线芯对地或金属屏蔽层间的额定电压。

1．工具选择一般选用200V/60000V的直流耐压泄漏试验设备2．步骤⑴工作负责人根据《电业安全工作规程》办理工作票，获得工作许可；⑵做好安全措施；⑶接线，如图3所示；⑷置调压器于“零位”，微安表接至最大量程；⑸采用整流管G做直流耐压试验时，应先接通灯丝电源回路，并调节控制好灯丝电压的可变电阻，使灯丝电压由最小值调整至额定值；⑹约一分钟，即灯丝有足够的电子向阳极发射后，合上升压回路的刀闸；⑺试验前，应先测量试具和接线的泄漏电流，并记录；⑻确定试具和接线无异常后，接入电缆，缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，在高压端读取1min的直流电流值，并记录；⑼每相试验完毕后，经电阻（放电器）对地放电，再直接接地。

高压电力电缆试验报告
试验日期：年月日
低压馈电线路（电缆）试验记录
电力电缆试验规程
第1条电力电缆的试验项目如下：
一、测量绝缘电阻；
二、直流耐压试验并测量泄漏电流；
三、检查电缆线路的相位。

第2条测量绝缘电阻。

绝缘电阻值不作规定。

第3条直流耐压试验并测量泄漏电流。

一、直流耐压试验标准见表1。

1、电力电缆直流耐压试验标准表1
表中：U为标准电压等级的电压。

2、电除尘器用直流电缆敷设后的直流试验电压为2倍额定电压，试验持续时间为10 分钟；
3、交流单芯电缆的护层绝缘试验标准，按订货协议进行。

二、试验时，试验电压可分4〜6阶段均匀升压，每阶段停留1分钟，并读取泄漏电流值。

测量时应消除杂散电流的影响；
三、粘性油浸纸绝缘电缆泄漏电流的三相不平衡系数不大于2；当10千伏及以上电缆的泄漏电流不大于20微安、6千伏及以下电缆泄漏电流小大10微安时，不平衡系数不作规定；充油、橡胶、塑料绝缘电缆的不平衡系数也不作规定；
四、泄漏电流只作为判断绝缘情况的参考，不作为决定是否能投入运行的标准；
五、电缆漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1、泄漏电流很不稳定；
2、泄漏电流随试验电压升高急剧上升；
3、泄漏电流随试验时间延长有上升现象；
第4条检查电缆线路的相位。

两端相位应一致，并与电网相位符合。

电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录。
