浅谈碳纤维复合材料成型工艺技术

碳纤维复合材料加工工艺一、手糊成型工艺：在模具表面上涂抹脱模剂、胶衣，将事先裁好的碳纤维预浸布铺设在模具工作面上，在工作面上刷涂或喷射树脂胶液，达到所需要的厚度之后，成型固化、脱模、后处理。

在成型技术高度发达的今天，手糊工艺仍然具有工艺简便、投资低廉、适用面广的特点，在石油化工、储存容器、贮槽、汽车壳体等诸多领域有广泛应用。

其缺点是质地疏松、精度不高、表面粗糙、密度低，制品强度不高，并且主要依赖人工，质量不稳定，生产效率很低，难以批量化和标准化。

喷射成型工艺属于手糊成型工艺中低压成型工艺的一类，一般利用短切纤维和树脂混合，在喷枪中利用压缩空气均匀喷洒在模具表面上，达到所需厚度后，再利用手工橡胶来回刷平，最后固化成型。

为改进手糊成型工艺而创造的一种半机械化成型工艺，在生产效率方面有一定的提高，多用来制造汽车车身、船身、浴缸、储罐的过渡层。

二、真空热压罐工艺：工艺过程是将单层预浸料按预设方向铺叠成的复合材料坯料放置在热压罐内，在一定预设温度和压力下完成固化的过程。

热压罐是一种能够承受和调整温度、压力范围的专用压力容器。

坯料铺设在涂抹脱模剂的模具表面，然后依次用脱模布、吸胶毡、透气毡完全覆盖，并密封在真空袋内，再放入热压罐内。

在放入热压罐加温固化之前需要抽真空，然后在放入热压罐高温、加压、固化成型固化规则的制定与执行是保证复合材料产品质量的关键。

此种成型工艺适多用于制造整流罩、飞机舱门、机载雷达罩，支架、机翼、尾翼等产品。

三、层压成型工艺：把一层层铺设的预浸料放置在上下平板模之间通过加压高温固化成型，这种工艺可以直接利用木胶合板的生产方法和设备，并根据树脂的流动性能，进而进行改进与完善。

此种成型工艺主要用来生产不同规格、不同用途的复合材料板材。

具有机械化和自动化程度高、产品质量稳定、利用批量化等特点，但是设备投资较大，成本较高。

四、缠绕成型：缠绕成型工艺的发展已经有半个世纪，随着缠绕技术的不断更新，缠绕工艺基本已经成型，并成为金属铝复合材料重要施工工艺之一。

碳纤维增强复合材料hp-rtm成型工艺及孔隙控制研究碳纤维增强复合材料（CFRP）是一种具有优异性能的材料，被广泛应用于航空航天、汽车制造、船舶制造和体育器材等领域。

其中，HP-RTM（High-Pressure Resin Transfer Molding，高压树脂转移成型）是一种常用的CFRP成型工艺。

本文将对HP-RTM工艺及孔隙控制进行研究。

HP-RTM工艺属于封闭式模具成型方法，其中包括母模、子模和螺旋开关等。

首先，在模具中布置纤维预浸料和加热元件，然后将两个模具合拢，经过压力施加和树脂注射，使树脂充分浸润纤维，并且通过加热元件进行硬化。

最后，将模具分开，取出成型件。

HP-RTM工艺具有以下优点：1.成型速度快。

树脂注射压力高，注射时间短，加热硬化时间也短，可以提高生产效率。

2.成型件的质量稳定。

由于高压注射，树脂能够充分浸润纤维，可以获得性能均匀一致的成型件。

3.可以生产复杂结构的零件。

HP-RTM工艺适用于生产具有复杂几何形状的零件，如整体翼板和车身结构。

HP-RTM工艺也存在一些问题，其中最重要的是控制成型过程中的孔隙问题。

孔隙是指CFRP制品中的小空洞或气泡，会降低成型件的强度和耐久性。

孔隙的形成主要有两个方面的原因，一是树脂注射过程中的气体积聚，二是纤维预浸料中的气体气泡。

为了解决孔隙问题，可以采取以下措施：1.控制树脂注射过程。

增加注射压力和注射速度可以减少气体积聚，同时在注射前进行真空处理也是有效的手段。

2.优化纤维预浸料的制备工艺。

提高纤维预浸料的浸润性和挤出性可以降低气泡的生成。

3.采用树酯成型树脂（Resin Transfer Molding，RTM）前驱体。

RTM前驱体在注射过程中可以释放出溶剂，减少气泡的形成。

4.模具结构的优化设计。

增加模具表面的喷嘴和逃孔，提高树脂的流动性，减少气体积聚的产生。

在实际应用中，HP-RTM成型工艺及孔隙控制研究还需要进一步探索和完善，特别是对孔隙形成机理的深入研究和优化控制方法的开发。

碳碳复合材料生产工艺碳碳复合材料是一种高性能复合材料，由碳纤维和碳基材料组成，具有高强度、高摩擦性能、高抗侵蚀能力等优点，被广泛应用于航空航天、汽车制造、船舶制造等领域。

下面将介绍碳碳复合材料的生产工艺。

碳纤维制备：碳纤维是碳碳复合材料的主要增强材料，其制备过程包括原料选用、浆料制备、纤维拉丝、高温碳化等步骤。

首先，选用高纯度的石墨为原料，通过碳化反应制备碳纤维前体浆料。

然后，将浆料拉丝成纤维，并通过高温石墨化处理，将其转化为含有95%以上纯碳的碳纤维。

碳基材料制备：碳碳复合材料的基体材料通常选用高纯度石墨或石墨纤维，其制备过程包括预制件制备、石墨化处理、浸渍碳化等步骤。

首先，将石墨材料制备成预制件，通常采用热压或化学气相沉积等方法。

然后，对预制件进行高温处理，使其石墨化，提高其机械性能和耐热性。

最后，通过浸渍工艺，将预制件浸渍进碳化剂中，使其形成碳基材料。

复合成型：碳纤维和碳基材料经过制备后，通过复合成型将其组合成复合材料。

常见的成型方法包括层板法、缠绕法、注射法等。

层板法将碳纤维和碳基材料按照一定的排布顺序叠加，并采用压制热压的方法使其复合成型。

缠绕法将碳纤维按照一定的螺旋方式缠绕在模具上，并进行热压使其复合成型。

注射法将碳纤维和碳基材料按照一定比例混合后注入模具中，通过热压使其固化成型。

炭化和石墨化：复合材料在固化成型后，需要进行炭化和石墨化处理，以提高其炭化度和石墨化程度。

炭化过程通常采用高温石墨化处理，将复合材料在高温下进行长时间热处理，使其炭化度达到要求。

石墨化过程则是通过进一步高温处理，将复合材料的炭化产物转化为石墨，提高其机械强度和导热性能。

表面处理：最后，对已经炭化和石墨化的碳碳复合材料进行表面处理，以提高其性能和抗氧化能力。

常见的表面处理方法包括化学气相沉积、化学涂层、磨削抛光等。

化学气相沉积是通过将材料暴露在特定气氛中，使其表面形成一层保护性的氧化物。

化学涂层则是将材料表面涂覆一层抗氧化涂层，增强其抗氧化能力。

碳纤维复合材料加工工艺
碳纤维复合材料加工工艺一般包括以下步骤：
1. 制备纤维预浸料：将碳纤维与树脂混合，形成纤维预浸料。

树脂可以是热固性树脂如环氧树脂、酚醛树脂，也可以是热塑性树脂如聚酰亚胺。

2. 成型：将纤维预浸料放置在模具中，并使用真空吸附或压力来排除空气和树脂预浸料之间的空隙。

根据不同的加工工艺，可以采用压缩成型、注塑成型、旋转成型等不同方法。

3. 固化：根据树脂的类型和加热条件，将模具中的纤维预浸料加热，使树脂固化为硬化状态。

这一步可以在常温下进行，也可以在高温下进行，需要根据树脂的固化特性和材料要求来确定最佳固化条件。

4. 切割和修整：将固化后的碳纤维复合材料切割成所需尺寸和形状，可以使用机器切割、喷砂或电火花加工等方式进行切割和修整。

5. 表面处理：对切割和修整后的碳纤维复合材料进行表面处理，以改善其表面性能和粘接性能。

常见的表面处理方法包括打磨、清洗、表面处理剂或涂层的涂覆等。

6. 组装和连接：将处理好的碳纤维复合材料组装到所需的产品中，并使用黏合剂、螺栓或其他连接件进行连接。

7. 检测和质量控制：对加工好的碳纤维复合材料进行检测和质量控制，包括外观检查、尺寸测量、力学性能测试等，以确保产品质量符合要求。

需要注意的是，以上所述的加工工艺只是一般的步骤，具体的加工工艺流程会根据具体的产品要求和材料性能而有所不同。

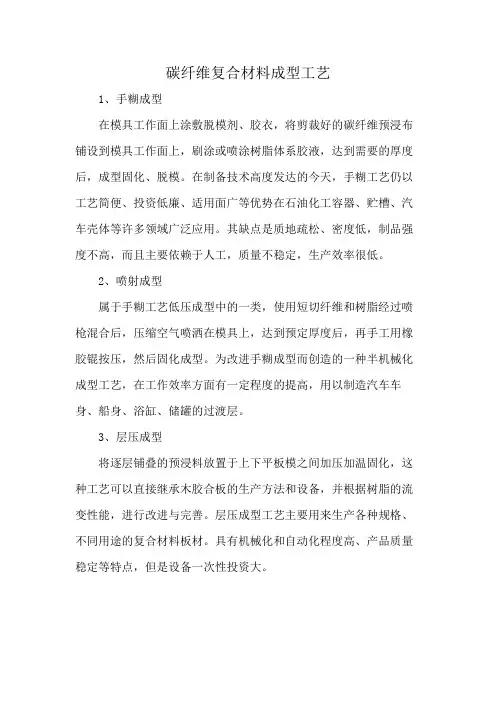

碳纤维复合材料成型工艺
1、手糊成型
在模具工作面上涂敷脱模剂、胶衣，将剪裁好的碳纤维预浸布铺设到模具工作面上，刷涂或喷涂树脂体系胶液，达到需要的厚度后，成型固化、脱模。

在制备技术高度发达的今天，手糊工艺仍以工艺简便、投资低廉、适用面广等优势在石油化工容器、贮槽、汽车壳体等许多领域广泛应用。

其缺点是质地疏松、密度低，制品强度不高，而且主要依赖于人工，质量不稳定，生产效率很低。

2、喷射成型
属于手糊工艺低压成型中的一类，使用短切纤维和树脂经过喷枪混合后，压缩空气喷洒在模具上，达到预定厚度后，再手工用橡胶锟按压，然后固化成型。

为改进手糊成型而创造的一种半机械化成型工艺，在工作效率方面有一定程度的提高，用以制造汽车车身、船身、浴缸、储罐的过渡层。

3、层压成型
将逐层铺叠的预浸料放置于上下平板模之间加压加温固化，这种工艺可以直接继承木胶合板的生产方法和设备，并根据树脂的流变性能，进行改进与完善。

层压成型工艺主要用来生产各种规格、不同用途的复合材料板材。

具有机械化和自动化程度高、产品质量稳定等特点，但是设备一次性投资大。

碳纤维复合材料的成型工艺一、碳纤维复合材料概述碳纤维复合材料是一种由碳纤维增强体和树脂基体组成的新型高性能材料。

它以其轻质、高强度、高刚度、耐疲劳、耐腐蚀等优异性能，在航空航天、汽车制造、体育器材、建筑结构等领域得到了广泛的应用。

本文将探讨碳纤维复合材料的成型工艺，分析其重要性、挑战以及实现途径。

1.1 碳纤维复合材料的特点碳纤维复合材料的特点主要包括以下几个方面：- 轻质高强：碳纤维具有很高的比强度和比模量，使得复合材料在保持轻质的同时，具有很高的承载能力。

- 高刚度：碳纤维复合材料的刚度远高于传统材料，可以提供更好的结构稳定性。

- 耐疲劳：碳纤维复合材料具有优异的耐疲劳性能，适用于承受反复循环载荷的应用。

- 耐腐蚀：碳纤维复合材料对多种腐蚀性介质具有很好的抵抗力，适用于恶劣环境。

1.2 碳纤维复合材料的应用领域碳纤维复合材料的应用领域非常广泛，包括但不限于以下几个方面：- 航空航天：用于飞机结构、发动机部件等，以减轻重量、提高性能。

- 汽车制造：用于车身、底盘等部件，以提高燃油效率和车辆性能。

- 体育器材：用于自行车、网球拍、高尔夫球杆等，以提供更好的运动性能。

- 建筑结构：用于桥梁、高层建筑等，以提高结构的承载能力和耐久性。

二、碳纤维复合材料的成型工艺碳纤维复合材料的成型工艺是实现其优异性能的关键环节。

不同的成型工艺会影响材料的性能和应用范围。

2.1 预浸料成型工艺预浸料成型工艺是一种常用的碳纤维复合材料成型方法。

该工艺首先将碳纤维与树脂基体预先混合，形成预浸料，然后在模具上铺设预浸料，通过热压或真空袋压等方法固化成型。

预浸料成型工艺具有成型效率高、产品质量好等优点。

2.2 树脂传递模塑成型工艺树脂传递模塑（RTM）成型工艺是一种先进的复合材料成型技术。

该工艺通过将树脂注入闭合模具中，使树脂在模具内流动并浸润碳纤维，最终固化成型。

RTM工艺可以实现复杂形状的制品成型，且具有较低的生产成本。

碳纤维复合材料的生产工艺与性能研究碳纤维复合材料是一种高强度、高刚度的材料，具有重量轻、耐腐蚀、耐高温等优良性质，在航空、汽车、体育器材等领域得到了广泛应用。

本文将从生产工艺和性能两个方面探讨碳纤维复合材料的研究进展。

一、生产工艺1. 原材料准备碳纤维复合材料的制备需要采用碳纤维和树脂等原材料，其中碳纤维是该材料的主要成分。

碳纤维是由聚丙烯腈等高聚物制成的，加热后经炭化和热处理，最终形成直径为10微米以下的碳纤维。

树脂材料可以采用环氧树脂、酚醛树脂、丙烯酸酯树脂等。

2. 成型工艺碳纤维复合材料的成型工艺主要有两种：手工层压和自动化生产。

手工层压是一种传统工艺，通过手工将碳纤维和树脂按照一定的方向、角度和层数叠压在一起，形成复合材料。

自动化生产采用机器人等自动化设备进行，可以提高生产效率和质量稳定性。

3. 热固化和热成型碳纤维复合材料的成型后需要经过热固化和热成型两个过程。

热固化是指在一定温度下使固化剂与树脂反应，形成三维空间网络结构，增加材料的硬度和刚性。

热成型是指在真空包装下对成型的材料进行加热成型，使其达到所需的形状和尺寸。

二、性能研究1. 强度和刚度碳纤维复合材料的最大优点在于其优异的强度和刚度。

与传统材料相比，碳纤维复合材料的强度和刚度可以达到同等重量下的几倍，因此在航空、汽车、体育器材等领域得到广泛应用。

强度和刚度的提升可以通过改变材料的方向、角度和层数等方式来实现。

2. 耐腐蚀性碳纤维复合材料具有良好的耐腐蚀性能，能够在恶劣环境下长期使用。

树脂基材料具有耐腐蚀能力，而碳纤维可以有效地分散应力和防止开裂，使得整个材料具有优异的耐腐蚀性。

3. 耐高温性碳纤维复合材料还具有优异的耐高温性能，可以在高温环境下长时间使用而不失效。

这是由于碳纤维的熔点较高，达到了约3000℃，使得材料在高温环境下不易熔化和变形。

4. 烟雾毒性碳纤维复合材料的烟雾毒性是其应用较为薄弱的一点。

在热分解时，碳纤维会释放出二氧化碳、氧气等有害物质，导致燃烧产生的烟雾有毒性。

复合材料成型工艺及应用引言复合材料是由两种或两种以上的材料组合而成的新材料，具有优异的性能和广泛的应用领域。

复合材料的成型工艺对于材料的性能和应用具有重要影响。

本文将深入探讨复合材料成型工艺及其应用。

成型工艺1. 碳纤维复合材料成型工艺碳纤维复合材料是一种常见的复合材料，其成型工艺有以下几个步骤：1.原材料准备–碳纤维布预浸树脂–模具2.布料叠层–将预浸树脂的碳纤维布按照设计要求叠加在一起3.真空吸气–将叠层的碳纤维布放置在真空袋内–利用真空泵抽取袋内空气，将袋与布料牢固贴合4.热固化–将真空吸气后的碳纤维布置于热压机中进行热固化–在一定的温度和压力下，树脂固化和纤维之间形成牢固的结合2. 玻璃纤维复合材料成型工艺玻璃纤维复合材料是另一种常用的复合材料，其成型工艺包括以下步骤：1.玻璃纤维制备–将原始玻璃熔融并通过喷丝机进行拉伸成细长纤维2.纤维增强–将玻璃纤维与树脂混合物浸渍，使纤维饱和3.成型–将纤维增强的玻璃纤维复合材料放置在模具中–利用压力或真空将复合材料与模具表面充分接触4.固化–在一定的温度和时间下，树脂固化并与玻璃纤维形成牢固结合应用领域复合材料因其独特的性能，广泛应用于以下领域：1. 航空航天业复合材料在航空航天业中具有重要地位。

其轻量化和高强度的特性，使其成为航空器结构中的关键材料。

例如，飞机机翼、机身和尾翼等部件都采用碳纤维复合材料制造，以提高飞行性能和燃油效率。

2. 汽车工业复合材料在汽车工业中的应用越来越广泛。

通过使用复合材料，汽车的整体重量可以降低，燃油效率可以提高。

此外，复合材料还能提供更好的碰撞安全性能和外观设计自由度。

3. 建筑业复合材料在建筑业中的应用也越来越受欢迎。

由于其轻质、高强度和耐腐蚀性能，复合材料可以用于建筑结构、墙体和屋顶等部件的制造。

同时，复合材料还能提供独特的外观效果，满足建筑设计的需求。

4. 化工工业复合材料在化工工业中的应用主要体现在储罐、管道和设备等方面。

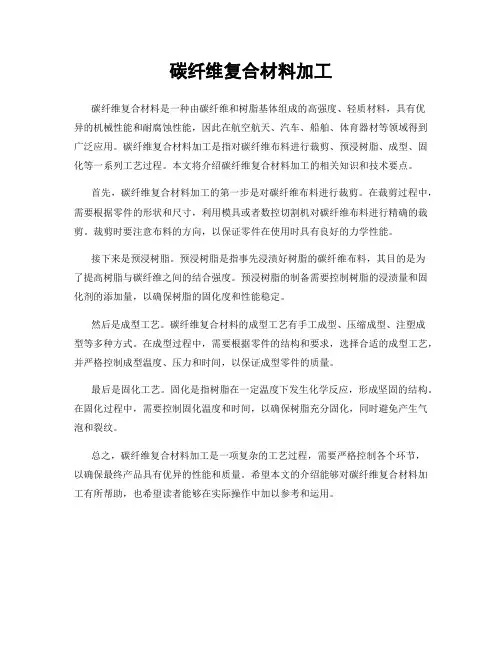

碳纤维复合材料加工
碳纤维复合材料是一种由碳纤维和树脂基体组成的高强度、轻质材料，具有优
异的机械性能和耐腐蚀性能，因此在航空航天、汽车、船舶、体育器材等领域得到广泛应用。

碳纤维复合材料加工是指对碳纤维布料进行裁剪、预浸树脂、成型、固化等一系列工艺过程。

本文将介绍碳纤维复合材料加工的相关知识和技术要点。

首先，碳纤维复合材料加工的第一步是对碳纤维布料进行裁剪。

在裁剪过程中，需要根据零件的形状和尺寸，利用模具或者数控切割机对碳纤维布料进行精确的裁剪。

裁剪时要注意布料的方向，以保证零件在使用时具有良好的力学性能。

接下来是预浸树脂。

预浸树脂是指事先浸渍好树脂的碳纤维布料，其目的是为
了提高树脂与碳纤维之间的结合强度。

预浸树脂的制备需要控制树脂的浸渍量和固化剂的添加量，以确保树脂的固化度和性能稳定。

然后是成型工艺。

碳纤维复合材料的成型工艺有手工成型、压缩成型、注塑成
型等多种方式。

在成型过程中，需要根据零件的结构和要求，选择合适的成型工艺，并严格控制成型温度、压力和时间，以保证成型零件的质量。

最后是固化工艺。

固化是指树脂在一定温度下发生化学反应，形成坚固的结构。

在固化过程中，需要控制固化温度和时间，以确保树脂充分固化，同时避免产生气泡和裂纹。

总之，碳纤维复合材料加工是一项复杂的工艺过程，需要严格控制各个环节，
以确保最终产品具有优异的性能和质量。

希望本文的介绍能够对碳纤维复合材料加工有所帮助，也希望读者能够在实际操作中加以参考和运用。

碳纤维复合材料工艺技术
碳纤维复合材料工艺技术是一种高性能的材料加工技术，它将碳纤维与树脂等复合材料相结合，具有高强度、高刚度、轻质化等优点。

在工业领域中，碳纤维复合材料已经广泛应用于航空、航天、汽车、船舶、体育器材等领域，成为了现代化生产工艺中的重要组成部分。

碳纤维复合材料工艺技术的核心是材料的制备和加工。

制备过程主要包括预浸料的制备和外形成型。

预浸料制备是将树脂与碳纤维等混合而成的复合材料，通常包括底漆和表面涂层等。

外形成型则是将预浸料按照设计要求进行成型，并进行固化等工艺过程。

加工过程则包括切割、钻孔、修整等工艺，这些工艺需要采用特殊的加工工具和技术，以确保材料的质量和性能。

随着碳纤维复合材料工艺技术的不断发展，其应用范围不断扩大，同时也面临着一些挑战和难题，如材料的成本、回收利用等问题。

因此，未来需要继续加强技术研发和创新，提高碳纤维复合材料的性能和可持续性，推动其在各个领域的广泛应用。

- 1 -。

碳纤维复合材料的制备工艺及其应用一、碳纤维复合材料概述碳纤维复合材料是一种由碳纤维和树脂基体组成的材料，具有轻质、高强、高模量、耐腐蚀、耐高温、耐磨损等优点，是目前运用广泛的一种高性能材料。

碳纤维复合材料被广泛应用于航空航天、汽车、体育器材、建筑结构等领域。

如今，其中最为流行的应用就是在制造高档化、高速度、高精度单体器和新颖双翼飞行器上。

二、碳纤维复合材料的制备工艺碳纤维复合材料的制备过程是由多个工艺环节组成的，下面将针对每个环节逐一介绍。

1.纤维预处理碳纤维预处理是将原始碳纤维进行表面处理的过程，主要是增加碳纤维与树脂基体间的结合力。

预处理方法主要有物理法、化学法和物化结合法等。

2. 纤维束成型纤维束成型过程即是对碳纤维进行方向、密度、弯曲等要求的布放，旨在保障最终制品的力学性能和外观质量。

这个过程是全过程中最主要的工艺点。

3. 预浸胶（浸渍）预浸胶过程即是将干燥的碳纤维通过浸渍机进行一遍遍地浸润预浸膜，以保障纤维与树脂基体的结合质量和防止气泡的存在。

浸前要在浸润池内先提前进行啊溶剂和树脂的混合溶解，提高浸渍的成效。

4.层叠成形层叠成形过程即是替代传统的钣金模具来进行原料成型工艺，具有工艺灵活、生产效益高的特点。

一般有人工贴放和机器封装成型两种方法。

一个部位若是需要多层叠放，需对第一个和最后一个层间进行封闭处理。

5. 热固化热固化是将层叠成型后的半成品传送至热压机进行加压热处理，达成树脂基体固化硬化的工艺过程，这个过程也是碳纤维复合材料制品性能优良的重要原因。

三、碳纤维复合材料的应用碳纤维复合材料的优异性能，使得其在许多工业领域得以广泛应用，下面将对其主要应用领域进行介绍。

1. 航空航天领域碳纤维复合材料在航空航天领域中得到了广泛应用，如飞机翼、机身、尾翼等部位以及航空发动机的结构件等。

其优秀的轻重比使得飞机自身质量大大减轻，節省燃油成本以及大幅减少大气污染。

2. 汽车领域碳纤维复合材料在汽车领域中的应用也越来越广泛，碳纤维车身、内饰、动力传输部件以及刹车片等等都是一个个优秀的代表。

收稿日期:2001-10-22。

作者简介:靳武刚,工程师。

1994年毕业于西安西北大学,现主要从事纤维增强塑料应用研究方面的工作。

已公开发表论文20篇。

碳纤维复合材料管材热缩成型工艺技术靳武刚 高建军 吴利英(信息产业部电子39研究所,西安,710065)摘要:研究了一种新型的CFRP(碳纤维复合材料管)成型工艺方法。

该工艺采用预浸料铺层、热压罐固化工艺,通过对热缩材料的性能研究,发现可将其作为CFRP 管成型的表面辅助均压材料。

制品具有厚度均匀、表面光滑平整的优点,满足结构使用要求。

关键词: 碳纤维复合材料管 热缩管工艺碳纤维复合材料(CFRP)具有优异的机械性能和物理性能,是应用于航空、航天、兵器、电子等领域重要的结构材料,在轻型化结构中经常使用。

CFRP 杆、管结构是组成复合材料构件的一种典型单元,是航空、航天器结构中常用的结构组件。

大型卫星天线和桁架结构的支撑杆大多采用CFRP 圆管或方管。

CFRP 管材成型工艺方法一般采用纤维缠绕等工艺,这些成型工艺方法都有一定的局限性和缺点。

复合材料天线的大型弯管受外形限制不易采用纤维缠绕法。

热缩成型工艺新技术,解决了CFRP 管材的表面质量问题。

该方法简便易行,工艺可靠。

俄罗斯曾经有采用真空扩张橡胶模的工艺解决大型缠绕结构件的外观表面质量的报道[1]。

国内航天部703所在20世纪80年代曾开展过此类工艺研究,结果因热缩材料及成型工艺技术限制难以解决管件的外观质量问题[2]。

1 热缩成型工艺原理CFRP 管常用的成型工艺有手糊法、卷管法、纤维缠绕法、预浸布铺层法等。

预浸料手工铺层-热压罐工艺一般适用于板件成型,如用于制造管件,则表面质量会存在严重缺陷。

成型的CFRP 管材的表面缺陷表现为皱折、条纹及富胶等。

这是因为,CFRP 管在铺层时,不可能施加足够的张力压紧预浸料叠层块,各铺层间相对较松散,厚度也较成品厚。

在成型加压时,将产生收缩。

复合材料叠层块被压紧,沿环向的纤维必然松弛,纤维被压弯曲、打折。

复合材料成型工艺引言复合材料是由两种或两种以上的材料组成的，具有优异的力学性能和化学性能的材料。

复合材料广泛应用于航空航天、汽车、建筑和体育器材等领域。

复合材料的成型工艺对于最终产品的质量和性能起着至关重要的作用。

本文将介绍几种常见的复合材料成型工艺。

压缩成型简介压缩成型是一种常见的复合材料成型工艺，其基本原理是在高压和高温下将材料固化为所需形状。

该工艺适用于制备具有较大平面尺寸和较简单形状的复合材料制品。

工艺步骤压缩成型的工艺步骤通常包括以下几个步骤：1.材料预处理：将所需的纤维和基体材料进行预处理，以去除杂质和增强其性能。

2.材料层叠：将预处理后的纤维和基体层叠在一起，形成所需形状的复合材料。

3.加热和压缩：将复合材料置于温度和压力控制设备中，进行加热和压缩，以使其固化为最终形状。

4.冷却和固化：完成压缩成型后，将产品冷却至室温，使其固化。

应用案例压缩成型常用于制备平板、管道和简单几何形状的复合材料制品。

例如，在航空航天领域，压缩成型工艺常用于制备飞机机身和结构件。

注射成型简介注射成型是一种适用于制备复杂形状的复合材料制品的成型工艺。

该工艺通过将预先制备好的复合材料注入到模具中，使其形成所需的形状。

工艺步骤注射成型的工艺步骤通常包括以下几个步骤：1.制备模具：根据产品的设计要求，制备出合适的注射模具。

2.材料准备：将纤维和基体材料按照一定比例混合，并加入适量的固化剂和添加剂。

3.注射成型：将混合好的复合材料注入到模具中，并施加一定的压力，使其填充整个模具。

4.固化和脱模：在恰当的温度下，使复合材料固化，并脱模得到最终产品。

应用案例注射成型常用于制备复杂形状的复合材料制品，如飞机翼、汽车车身和管道等。

这种工艺能够实现复合材料的高精度和复杂形状要求。

真空成型简介真空成型是一种利用真空吸力将预处理好的复合材料贴合到模具上，形成所需形状的成型工艺。

真空成型适用于制备较大尺寸的复合材料产品。

工艺步骤真空成型的工艺步骤通常包括以下几个步骤：1.制备模具：根据产品的设计要求，制备出合适的真空吸力模具。

碳纤维复合材料工艺技术
碳纤维复合材料是一种高性能、高强度、轻质化的材料，广泛应用于航空、航天、汽车、体育器材、建筑等领域。

碳纤维复合材料的制造过程主要包括预浸料制备、层压、固化、加工等步骤。

一、预浸料制备
预浸料是碳纤维复合材料的基本材料之一，它是由树脂和碳纤维组成的，通过浸渍碳纤维制成。

预浸料的制备过程包括树脂的选择、树脂的固含量、树脂的浸渍方式、碳纤维的选择等。

预浸料的制备是碳纤维复合材料制造的关键环节之一。

二、层压
层压是将预浸料层层叠加，形成复合材料的过程。

层压时需要注意预浸料的质量和数量，以及层压的压力和温度。

层压过程中还需要注意预浸料的排气，以避免产生气泡，影响复合材料的性能。

三、固化
固化是将层压好的预浸料在一定温度下进行加热，使树脂固化，从而形成复合材料的过程。

固化的温度和时间是影响复合材料性能的重要因素之一。

固化过程中
还需要注意复合材料的收缩和变形，以避免影响复合材料的几何尺寸和性能。

四、加工
加工是将固化好的复合材料进行切割、钻孔、磨削等加工处理的过程。

加工时需要注意复合材料的性能和结构，以避免对复合材料造成损伤。

加工过程中还需要注意复合材料的尺寸和形状，以满足产品的要求。

以上是碳纤维复合材料的制造过程中的几个关键环节，其中每个环节都需要严格控制，以保证复合材料的性能和质量。

碳纤维复合材料的成型工艺及应用威海光威复合材料股份有限公 264202威海光威复合材料股份有限公司 264202摘要：复合材料的轻量化研究已成为现代设计制造领域的主流。

随着社会对节能减排的要求越来越高，轻质材料将广泛应用于各个领域。

简要介绍了几种具有代表性的碳纤维及其成型工艺，并结合轻量化的特点分析了碳纤维复合材料的应用前景。

关键词：碳纤维复合材料;轻量化;成型工艺;应用1概述在当今的设计和生产中，复合材料的轻量化是一个重要的发展趋势。

随着节能减排需求的不断增加，轻质材料将广泛应用于各个行业，成为未来发展的主要方向。

综述了碳纤维及其复合材料的性能、应用和发展，总结了国内外具有代表性的碳纤维制品的主要成型技术，并从材料应用的角度展望了其发展趋势。

2碳纤维复合材料成型工艺2.1 PCM成型工艺PCM工艺是将CFRP半成品放入模具中，采用扫描喷射成型工艺。

PCM成型过程首先需要对模具进行设计，然后通过三维计算机处理得到模具的三维模型，然后将数据转换成分层剖面数据，生成控制信息。

然后，使用PCM快速成型机控制树脂喷嘴，将树脂均匀地喷到芯砂表面。

一层完成后，对其进行预热，以加速模型的固化。

PCM成型工艺不仅可以大大缩短成型时间，提高生产效率，节约生产成本，提高产品稳定性，而且尺寸精度高，表面光洁度好，易于一次成型复杂结构件。

同时，由于纤维具有良好的取向性，产品具有较高的强度和刚度。

目前，PCM成型工艺已成为汽车CFRP的重要组成部分[2]。

2.2ＲTM成型工艺RTM工艺是在一定压力下填充低粘度树脂，然后在封闭模具中低压固化，得到结构复杂的复合材料。

RTM成型工艺流程首先根据不同需要设计碳纤维的布局，将碳纤维铺入模具闭合，然后注入树脂进行渗透，固化后打开模具取出成品。

与传统的成型工艺相比，RTM工艺简单，易于控制，生产效率高，模具成本低；产品表面平整光滑，形状精度高。

目前，RTM工艺以其优异的性能在航空航天、汽车制造等领域得到了广泛的应用。

碳纤维板热压成型工艺简介1. 碳纤维板热压成型工艺概述碳纤维板是一种轻质、高强度、耐腐蚀的复合材料，广泛应用于航空航天、汽车、体育器材等领域。

热压成型是制备碳纤维板的常用工艺之一。

本文将详细介绍碳纤维板热压成型工艺的原理、流程和关键技术。

2. 碳纤维板热压成型工艺流程碳纤维板热压成型的一般流程包括预浸料制备、层叠、预压、热压和后处理等步骤。

2.1 预浸料制备预浸料是由碳纤维和树脂组成的复合材料片，通常由碳纤维布和树脂浸渍而成。

预浸料的制备过程包括树脂混合、布料浸渍和固化等步骤。

1.树脂混合–将树脂和固化剂按一定比例混合，形成树脂基体。

–添加填料和助剂，改善树脂的流动性和成型性能。

2.布料浸渍–将碳纤维布浸入树脂基体中，使其充分浸润。

–通过挤压或真空处理，去除浸渍过程中的气泡。

3.固化–将浸渍好的碳纤维布放入烘箱中，按一定温度和时间进行固化。

–固化过程中，树脂基体发生化学反应，形成硬化的复合材料片。

2.2 层叠层叠是将多层预浸料堆叠在一起，形成整个碳纤维板的过程。

在层叠过程中，需要注意预浸料的纤维方向、层数和排列方式，以及可能的填充物和增强材料的添加。

1.纤维方向–根据碳纤维板的力学性能需求，确定纤维的方向。

–不同方向的纤维层堆叠在一起，可以增强材料的各向异性特性。

2.层数和排列方式–确定碳纤维板的厚度和层数。

–采用交替层叠或对称层叠的方式，以增强板材的强度和稳定性。

3.填充物和增强材料–根据需要，可以在层叠过程中添加填充物和增强材料，以改善碳纤维板的性能。

2.3 预压预压是在层叠好的预浸料上施加一定的压力，以去除残余气泡和提高纤维间的浸润质量。

预压过程可以采用手动或自动的方式进行。

1.压力施加–在预压过程中，施加一定的压力，使预浸料中的气泡从板材边缘排出。

–压力的大小和时间的长短根据预浸料的类型和厚度进行调整。

2.温度控制–在预压过程中，根据树脂的固化特性，控制一定的温度。

–温度的控制可以促进树脂的固化反应，提高碳纤维板的力学性能。

浅谈碳纤维复合材料成型工艺技术李一军（陕西千山航空电子有限责任公司）引言CFRP就是我们常说的碳纤维复合材料。

这种材料在航天、军工、电子、等等诸多领域都有着很广泛的应用。

尤其是碳纤维复合材料杆件是航空航天结构中最重要的组成部分，常用于飞机和航天器的内部骨架以及发动机等零件的固定支架等。

碳纤维复合材料管被应用在雷达、电视塔用于天线使用。

本文主要对碳纤维复合材料成型所采用的预浸料铺层-热压罐固化介绍，并对技术工艺的难点进行分析。

首先我们先来认识以下碳纤维合成材料：1碳纤维复合材料在当代高科技产物都是出于军事领域，碳纤维复合材料也是一样。

在20世纪50年代，世界强国都开展了对太空领域的探索，所以碳纤维复合材料也应运而生，随着科技的不断进步，碳纤维复合材料制品也进入了平常人的生活中，小到羽毛球拍大到汽车无处不见到碳纤维何处材料的身影。

碳纤维合成材料的强度要高于铜，自身重量却小于铝。

与玻璃纤维相比，碳纤维还有高强度、高模量的特点，是非常优秀的增强型材料。

它不仅可以对塑料、金属、陶瓷灯材料进行增强。

还可以做为新型的非金属材料进行应用，它的组要特点有；高强度、耐疲劳、抗蠕变、导电、高模量、抗高温、抗腐蚀、传热、比重小和热胀胀系数小等优异性能。

1.1碳纤维树脂复合材料环氧树脂、酚醛树脂和聚四氟乙烯是目前被最多应用于基体的树脂材料。

这类复合材料的比重比铝轻，强度还很高。

其弹性模量要大于铝合金和钢。

并且疲劳强度高，冲击韧性好。

同时抗水和湿气，化学稳定性高，摩擦系数小，导热性好，还具有受X光线辐射时强度和模量不变化等特点。

总之其性能要高于玻璃钢，所以被广泛应用于航天工程。

但这类材料也有很大的不足，做为复合材料，碳纤维与环氧树脂、酚醛树脂和聚四氟乙烯等材质的粘结力不够大，而且各向异性强度高，在高温环境下不稳定。

1.2碳纤维金属复合材料碳元素不容易在常温条件下和金属发生反应，只有在高温情况下才会生成金属碳化物，所以碳纤维金属复合材料比较不容制作。

碳纤维拉挤成型工艺
碳纤维拉挤成型是一种目前常用的工艺，用于制造高强度、低重量的碳纤维复合材料构件。

1. 原材料准备：首先，将碳纤维单丝进行预处理，包括去除杂质、涂覆树脂等。

然后，将经过处理的碳纤维单丝编织成纱线或拧成纱，用于后续的拉挤成型。

2. 拉挤成型：在拉挤机中，将碳纤维纱线或纱束引入机器，经过一系列的装置进行塑化加热，并通过模具将其拉伸、挤出。

模具的形状决定了最终构件的形状和尺寸。

同时，可以通过真空封闭模具和注射树脂等方式，确保碳纤维的密实度和表面质量。

3. 固化：拉挤出的构件会进入固化炉，经过一定的时间和温度条件下进行热固化。

在此过程中，树脂会固化，将碳纤维牢固地粘结在一起，并形成坚硬而轻量的复合材料。

4. 后续加工：经过拉挤成型和固化的构件还需要进行后续的加工和整理。

包括去除模具残留物、修整表面、加工孔洞等步骤，以确保构件的精度和质量。

碳纤维拉挤成型工艺具有生产效率高、造型灵活、可实现大批量生产等优点。

在航空航天、汽车、船舶等行业中得到广泛应用，为实现轻量化、高强度的产品设计提供了有效的解决方案。
